HQMC10012 - Microphone HQ Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système microphonique sans fil avec récepteur
Marque	HQ Power
Modèle	HQMC10012
Plage de fréquence (récepteur)	863.050 MHz / 865.000 MHz
Plage de fréquence (microphone)	863.050 MHz / 865.000 MHz
Système de réception	Synthétiseur PLL, 1 canal fixe
Portée de fonctionnement	Jusqu'à 100 m (idéale 60 m)
Réponse en fréquence	40 Hz - 18 kHz
Rapport signal/bruit	100 dB
Puissance de sortie RF (microphone)	Max. 30 mW
Alimentation du récepteur	12 VCC, max. 500 mA (via adaptateur secteur)
Alimentation du microphone	2 piles AA/R6 (incluses)
Dimensions du récepteur	195 x 140 x 40 mm
Poids du récepteur	920 g
Dimensions du microphone	45 x 250 mm
Poids du microphone	250 g
Sorties audio	2 sorties XLR symétriques (canaux A et B), 1 sortie audio mixte
Fonctions principales	Réglage de volume individuel par canal, indicateurs LED de signal et de niveau sonore, antennes dédiées
Entretien	Nettoyer avec un chiffon doux et un détergent doux ; ne pas immerger ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement à l'intérieur ; ne pas ouvrir le boîtier ; débrancher avant nettoyage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; commander les pièces chez le revendeur
Garantie	24 mois pour les produits grand public (conditions détaillées dans la notice)

FOIRE AUX QUESTIONS - HQMC10012 HQ Power

Comment remplacer les piles du microphone ?

Dévissez le compartiment à piles situé au bas du microphone. Retirez les piles usagées et insérez deux piles neuves de type AA/R6 en respectant la polarité indiquée. Revissez le compartiment. La LED d'alimentation clignote lorsque les piles sont faibles.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que le récepteur est branché et sous tension, ou que les piles du microphone sont correctement installées. Remplacez les piles si nécessaire. Vérifiez également le câble d'alimentation et la prise secteur.

Pourquoi n'y a-t-il aucun son ou aucune réception ?

Assurez-vous que tous les appareils (microphone, récepteur, table de mixage) sont connectés et allumés. Vérifiez que le microphone et le récepteur sont réglés sur la même fréquence. Rapprochez le microphone du récepteur dans la portée de fonctionnement (max. 100 m). Contrôle les connexions des câbles audio.

Comment augmenter la portée du système ?

La portée maximale est d'environ 100 m, mais la distance idéale est de 60 m. Pour optimiser la portée, éloignez les obstacles métalliques, relevez l'antenne du récepteur et placez le récepteur en hauteur. Évitez les interférences avec d'autres appareils sans fil.

Comment nettoyer le microphone et le récepteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide avec un détergent doux. N'immergez jamais l'appareil dans l'eau ou un liquide. N'utilisez pas de solvants comme l'alcool, l'essence ou l'ammoniaque.

Puis-je utiliser des piles rechargeables dans le microphone ?

Le microphone est conçu pour des piles alcalines standard de type AA/R6. Les piles rechargeables peuvent être utilisées, mais leur tension (1,2 V) est inférieure, ce qui peut réduire la durée de vie et la portée. La notice déconseille de recharger des piles alcalines.

Que signifie le clignotement de la LED d'alimentation du microphone ?

La LED d'alimentation clignote en continu lorsque les piles sont faibles. Remplacez immédiatement les piles par des neuves pour éviter une coupure du son.

Comment connecter le récepteur à une table de mixage ?

Utilisez les sorties XLR symétriques du récepteur (canaux A et B) pour vous connecter aux entrées micro de la table de mixage. Pour une sortie mixte, utilisez la sortie audio MIX. Assurez-vous que les câbles sont en bon état et que les niveaux sont ajustés.

Quelle est la durée de la garantie ?

Pour les produits grand public, la garantie est de 24 mois à compter de la date d'achat, contre tout vice de production ou de matériaux. Les conditions détaillées sont dans la notice. Pour une utilisation professionnelle, la garantie est réduite à 6 mois.

Comment éviter le larsen (feedback) ?

Pour éviter le larsen, ne pointez pas le microphone vers les enceintes. Réduisez le niveau sonore si nécessaire. Éloignez le microphone des haut-parleurs. Utilisez une égalisation appropriée sur la table de mixage.

MODE D'EMPLOI HQMC10012 HQ Power

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

Polarité d'alimentation.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil; ne pas tirer sur le câble.
• Disposer les câbles de telle manière que personne ne puisse marcher ou trébucher dessus, particulièrement au niveau des fiches, des prises de courant et de la sortie de l'appareil.
• Enlever tout matériau inflammable à proximité de l'appareil avant la mise en service.
• Ne pas installer l'appareil sur une surface inflammable (p. ex. linoleum, moquette, bois, papier, carton, plastique, etc.).
• Protéger l'appareil des sources de chaleur telles que les radiateurs, climatiseurs, poêles ou toutes autres unités (y compris les amplificateurs) produisant de la chaleur.
• Ne jamais démonter ni ouvrir le boîtier. L'appareil ne contient aucune pièce réparable par l'utilisateur. Ne jamais utiliser l'appareil si le boîtier est ouvert.
• Ne pas utiliser l'appareil s'il est visiblement endommagé. Ne pas utiliser l'appareil si le câble d'alimentation est endommagé.
• Toujours monter l'appareil de manière sûre et stable. Monter l'appareil dans un endroit offrant une ventilation appropriée. Laisser une distance d'environ 15 cm entre l'appareil et le mur.

HQMC10011/HQMC10012

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toujours brancher l'appareil sur une prise appropriée (voir étiquette sur l'appareil).
• Toujours installer l'appareil dans un endroit bien ventilé.
• Protéger contre la poussière et les températures extrêmes. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Laisser une distance minimale de 2.5 cm entre l'appareil et tout autre objet pour assurer une ventilation suffisante.

- Ne jamais connecter l'appareil à un variateur ou un rhéostat.

- En cas de problème de fonctionnement, arrêter immédiatement d'utiliser l'appareil.

- Ne jamais tenter de réparer l'appareil soi-même. Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

- Cet appareil ne convient pas à un fonctionnement continu : des pauses régulières prolongeront la durée de vie.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman ® en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

Panneau frontal

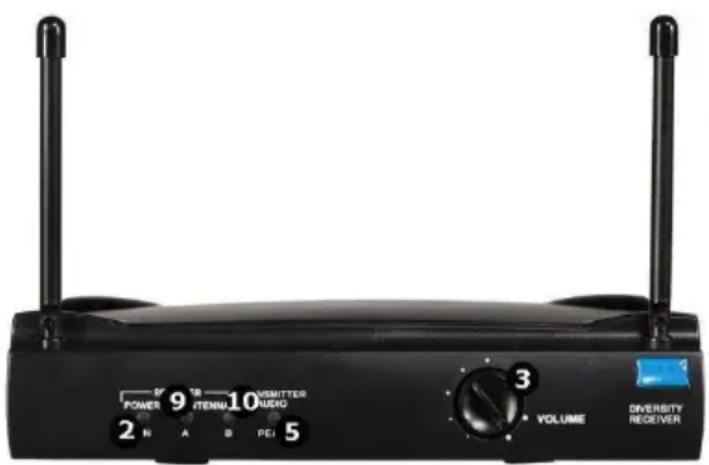

HQMC10011

POWER 9 ITEMS 10 HAMITTER AUDIO 2 N A B PEI 5 3 VOLUME DIVERSITY RECEIVER

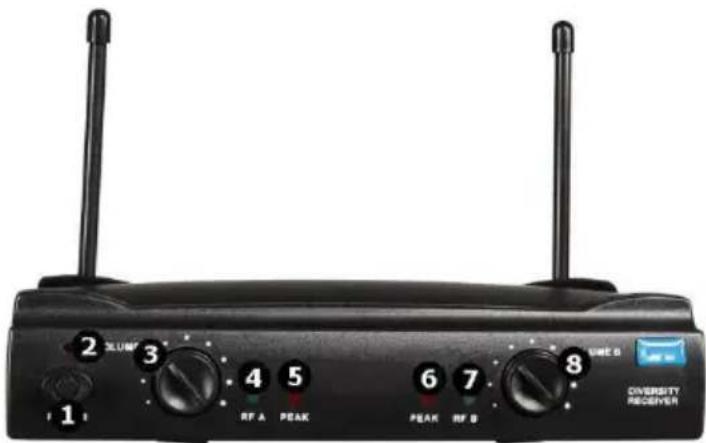

HQMC10012

2 3 4 5 6 7 8 1 RF A PEAK PEAK RF B CIVERSITY RECEIVER

1	interrupteur on/off
2	LED d'alimentation
3	réglage de volume canal A
4	LED de signal canal A
5	LED de niveau sonore canal B

6	réglage de volume canal B
7	LED de signal canal B
8	LED de niveau sonore canal B
9	LED d'antenne canal A
10	LED d'antenne canal B

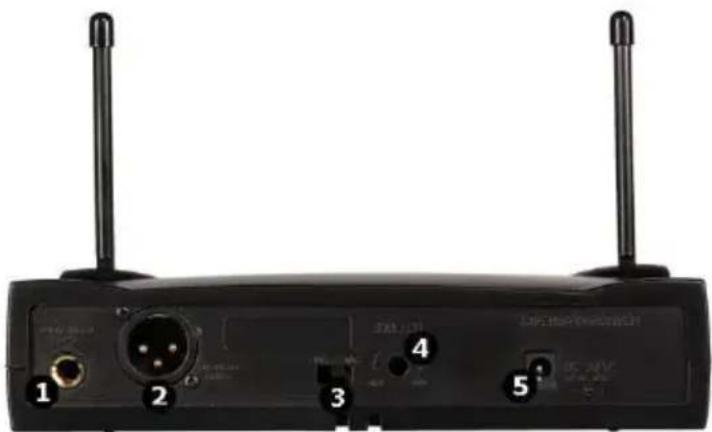

HQMC10011

1	sortie 1⁄4” asymétrique
2	sortie XLR symétrique pour microphone
3	interrupteur symétrique/asymétrique

4	réglage squelch
5	entrée d'alimentation

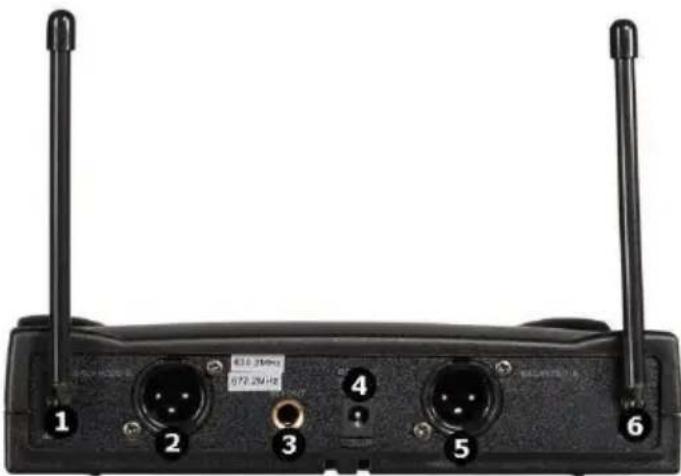

HQMC10012

1 2 3 4 5 6 E10.21GHz 072.2M/Hz

1	antenne canal B
2	sortie XLR symétrique pour microphone B
3	sortie audio MIX

4	entrée d'alimentation
5	sortie XLR symétrique pour microphone A
6	antenne canal A

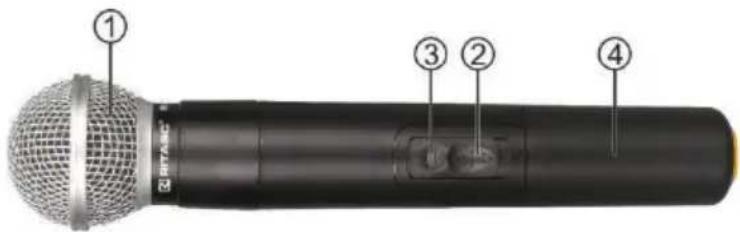

Microphone

① ③ ② ④

1	tête de microphone
2	interrupteur on/off

3	LED d'alimentation
4	compartiment à piles

Avertissement !

Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

La durée de vie estimée de deux piles alcalines est d'environ 8 heures d'utilisation continue. Remplacer les piles immédiatement lorsque la LED d'alimentation clignote en continu.

Dévisser le compartiment à piles, retirer les piles usagées et insérer les nouvelles piles en respectant la polarité. Revisser le compartiment à piles.

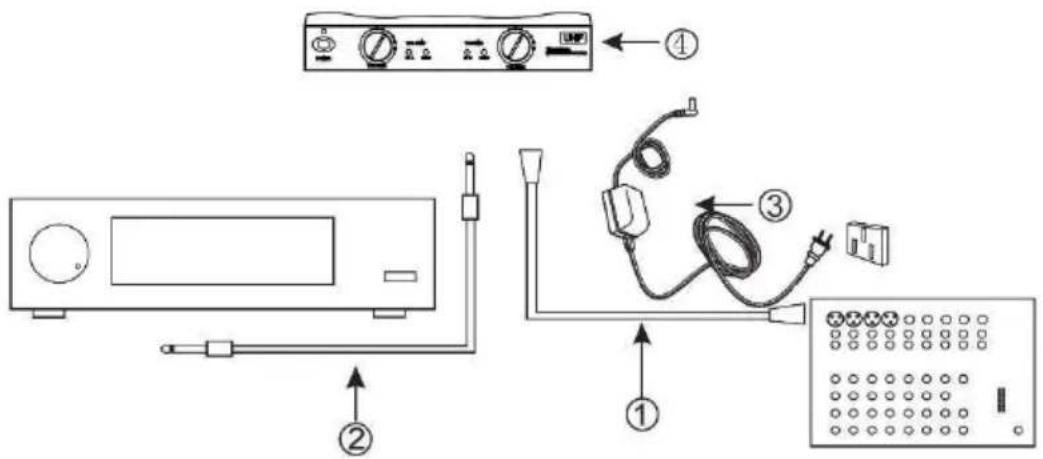

Connecter et allumer le récepteur

1. Connecter la sortie XLR symétrique du récepteur à une table de mélange.
2. Connecter la sortie XLR asymétrique du récepteur à un amplificateur de puissance.
3. Connecter le récepteur au réseau électrique via l'adaptateur réseau.
4. Installer l'antenne sur le récepteur et la relever.

La portée maxi. est d'environ 100 m (en fonction de l'environnement). La distance de fonctionnement idéale est de 60 m. Maintenir le microphone et le récepteur à une distance optimale pour les meilleurs résultats.

6. Problèmes et solutions

Problème	Cause	Solution
La LED ne s'allume pas.	Pas de courant ou les piles ne sont pas installées correctement.	Vérifier l'alimentation, remplacer les piles ou vérifier que les piles sont installées correctement.
La LED clignote.	Piles faibles.	Remplacer les piles.
Pas de réception ou de son.	L'un des appareils n'est pas connecté.	Vérifier et connecter tous les appareils.
	Incompatibilité de fréquence.	S'assurer que le microphone et le récepteur utilisent la même fréquence.
	La portée de fonctionnement max. a été dépassée.	Déplacer le microphone et le récepteur dans la portée de fonctionnement.
	Connexion incorrecte.	Vérifier la connexion entre le récepteur et l'amplificateur de puissance/table de mélange.
	Faible niveau sonore.	Augmenter lentement le niveau sonore.

HQMC10011/HQMC10012

Son déformé.	Il y a d'autres appareils à proximité qui fonctionnent sur la même fréquence.	Retirer les appareils ou changer la fréquence utilisée.
Feedback.	Niveau sonore élevé.	Baisser le niveau sonore.
	Emplacement du haut-parleur.	Ne pas pointer le microphone vers la sortie du haut-parleur et ne pas installer le haut-parleur devant le microphone.

Nettoyage

• Débrancher l'appareil avant chaque nettoyage ou entretien.
• Nettoyer le boîtier de l'appareil avec un chiffon doux imprégné d'un détergent doux. Ne jamais immerger l'appareil dans l'eau ou tout autre liquide. Ne jamais utiliser de solvants ou de détergents contenant du pétrole (essence, kérosène, huile), diluant, térébenthine, alcool ou ammoniaque.

Entretien

- Cet appareil ne nécessite aucun entretien particulier. Ne jamais ouvrir le boîtier de l'appareil. L'appareil ne contient aucune pièce réparable par l'utilisateur. L'ouverture ou des tentatives visibles d'ouverture ou de réparation pourraient annuler toutes les garanties ou endommager l'appareil ou provoquer des blessures corporelles.

Stockage

- Ranger l'appareil et ses accessoires dans l'emballage d'origine et dans un endroit propre et sec.

Récepteur

plage de fréquenceHQMC10011....864.000 MHzHQMC10012....863.050 MHz/865.000 MHz

système de réception......syntonisation PLLmodule de réception....1 canal (fixe)

stabilité de fréquence.... ± 0.005 % rapport S/B....100 dB

plage dynamique....>100 dBréponse en fréquence....de 40 Hz à 18 kHzalimentation....12 VCC, max. 500 mAportée de fonctionnement....100 m (en fonction de l'environnement)dimensions....195 x 140 x 40 mmpoids....920 g

Microphone

plage de fréquence

HQMC10011....864.000 MHz

HQMC10012....863.050 MHz/865.000 MHz

puissance de sortie RF.... max. 30 mW

mode de vibration...... syntonisation PLL

stabilité de fréquence....± 0.002 %

puissance....85 mA, 2.4 V

alimentation 2 x pile AA/R6 (incl.)

dimensions 45 x 250 mm

poids 250 g

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.hqpower.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Déclaration de conformité RED

Par la présente, Velleman SA, déclare que le type d'équipement radioélectrique HQMC10011 + HQMC10012 est conforme à la norme 2014/53/EU.

Le texte complet de la déclaration de conformité est disponible sur la page web suivante : www.velleman.eu.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- Tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
