U336U03GB - Concentrador USB Tripp Lite - Manual de uso y guía de instrucciones gratis

Marca	Tripp Lite
Modelo	U336U03GB (U336-U03-GB)
Tipo de producto	Hub USB 3.2 con adaptador Gigabit Ethernet
Número de puertos USB	3 puertos USB 3.2 SuperSpeed (retrocompatibles USB 2.0/1.1)
Puerto Ethernet	1 puerto RJ45 Gigabit (10/100/1000 Mbps)
Velocidad de transferencia USB	Hasta 5 Gbit/s
Alimentación	Alimentado por bus (a través del puerto USB del ordenador)
Dimensiones aproximadas	10 x 5 x 2 cm
Peso aproximado	100 g
Sistemas operativos compatibles	Windows 2000 y posterior, Mac OS 9.X y posterior, Linux Kernel 2.6.14 y posterior
Funciones principales	Hub USB 3 puertos + adaptador de red Gigabit Ethernet, plug and play, Wake-on-LAN, soporte Jumbo Frames, VLAN, Auto-MDIX
Indicadores luminosos	Luz blanca (conexión USB), luz verde (enlace Ethernet), luz naranja (actividad de red)
Estándares Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3az (Ethernet eficiente en energía)
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave y seco. Evitar la humedad y productos químicos.
Seguridad	Usar en un ambiente seco y templado. No exponer a temperaturas extremas.
Piezas de repuesto y reparabilidad	No aplicable (producto no reparable por el usuario). En caso de problema, contactar al soporte de Tripp Lite.
Garantía	1 año (defectos de materiales y fabricación)
Contenido del embalaje	U336-U03-GB, guía de inicio rápido

Preguntas frecuentes - U336U03GB Tripp Lite

¿El hub USB es compatible con mi ordenador portátil?

Sí, es compatible con cualquier ordenador que tenga un puerto USB disponible. Funciona con Windows, Mac OS y Linux.

¿Cuál es la velocidad máxima de transferencia vía USB?

El hub admite velocidades USB 3.2 SuperSpeed de hasta 5 Gbit/s. Para alcanzar esta velocidad, use un cable y un periférico USB 3.2.

¿Cómo instalar los controladores?

La instalación es automática (Plug and Play). En Windows, se puede instalar un controlador para la red LAN a través del aviso de AutoPlay o accediendo a la unidad de CD virtual en 'Mi PC'.

¿Qué significan los indicadores luminosos?

La luz blanca indica la conexión USB. La luz verde junto al puerto RJ45 señala un enlace Ethernet, y la luz naranja parpadea en caso de actividad de red.

¿Puedo usar periféricos USB 2.0 en este hub?

Sí, el hub es retrocompatible con USB 2.0 y 1.1, pero las velocidades se limitarán a las de esas versiones.

¿El hub necesita alimentación externa?

No, el hub se alimenta a través del puerto USB del ordenador. No se necesita ninguna fuente de alimentación externa.

¿Cómo activar la función Wake-on-LAN?

La función Wake-on-LAN es compatible. Debe configurar su sistema operativo y su tarjeta de red para activarla, generalmente en la configuración de administración de energía.

¿El adaptador Ethernet admite tramas gigantes?

Sí, el hub admite Jumbo Frames (tramas gigantes) así como etiquetado VLAN y Auto-MDIX.

¿Qué hacer si el ordenador no detecta el hub?

Verifique que el conector USB esté bien insertado. Pruebe otro puerto USB. Si el problema persiste, reinicie el ordenador o consulte el Administrador de dispositivos.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía de un año contra defectos de materiales y fabricación. Consulte su sitio web para el procedimiento de devolución.

MANUAL DE USUARIO U336U03GB Tripp Lite

English 1 Français 19 Deutsch 28 Italiano 37

El producto comprado puede ser diferente al de la imagen.

EAT•N

Características del Producto

• Combina un hub de 3 puertos SuperSpeed USB 3.2 con un adaptador Gigabit Ethernet
• Admite velocidades de transferencia de datos USB 3.2 de hasta 5 Gbps
• Compatible con versiones anteriores con dispositivos USB 2.0 y 1.1 (a velocidades USB 2.0 y 1.1)
• El puerto Gigabit Ethernet admite velocidades de red reales de 10/100/1000 Mbps
• Compatible con IEEE 802.3, 802.3u, 802.3ab y 802.3az (Energy Efficient Ethernet)
• Admite Checksum Offload Engine [COE] de módulo IPv4 e IPv6 para reducir la carga de la CPU
• Admite operación totalmente dúplex con control de flujo IEEE 802.3x y operación medio dúplex con control de flujo de contrapresión
• Admite Wake-on-LAN, Jumbo Frames, VLAN tagging y Auto-MDIX
• Plug and play; no requiere suministro de energía externo

Requisitos del Sistema

• Un puerto USB disponible
• Windows® 2000 y posteriores
  • Mac OS® 9.X y posteriores
• Linux® Kernel 2.6.14 y posteriores

El Paquete Incluye

• U336-U03-GB
• Guía de Inicio Rápido

Accesorios Opcionales

• Cable Patch Snagless Cat5e 350 MHz serie N001
- Cable Patch Snagless Cat6 Gigabit serie N201
- Cables para dispositivos A/B SuperSpeed USB 3.2 serie U322
- Cables para dispositivos A/Micro B SuperSpeed USB 3.2 serie U326

Instalación

1. Inserte el conector USB U336-U03-GB en un puerto disponible de su computadora. La LED de la parte superior de la unidad se iluminará en blanco cuando esté conectada.

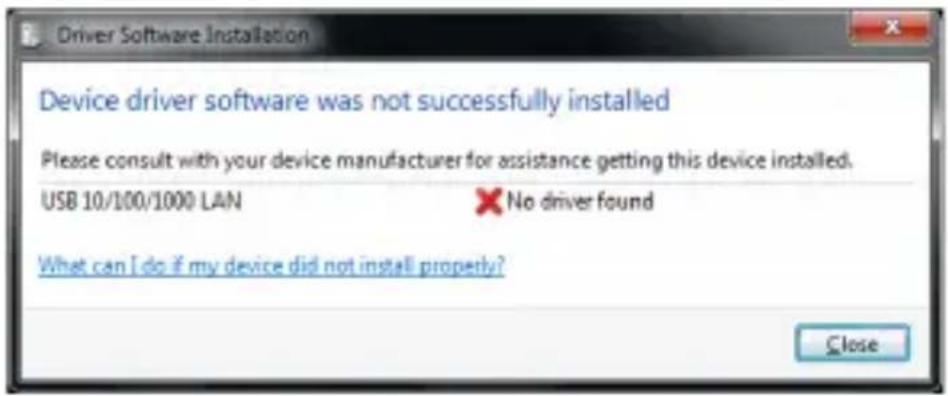

2. Una vez que computadora detecte la unidad, se producirá una instalación automática de los controladores USB. Es posible que aparezca un aviso inicial indicando No se ha encontrado ningún controlador para LAN USB 10/100/1000. A continuación, aparecerá un mensaje AutoPlay indicando que instale el controlador. Si no ve el mensaje AutoPlay, puede navegar hasta la pantalla Mi computadora y acceder a él, donde aparecerá como Unidad de CD.

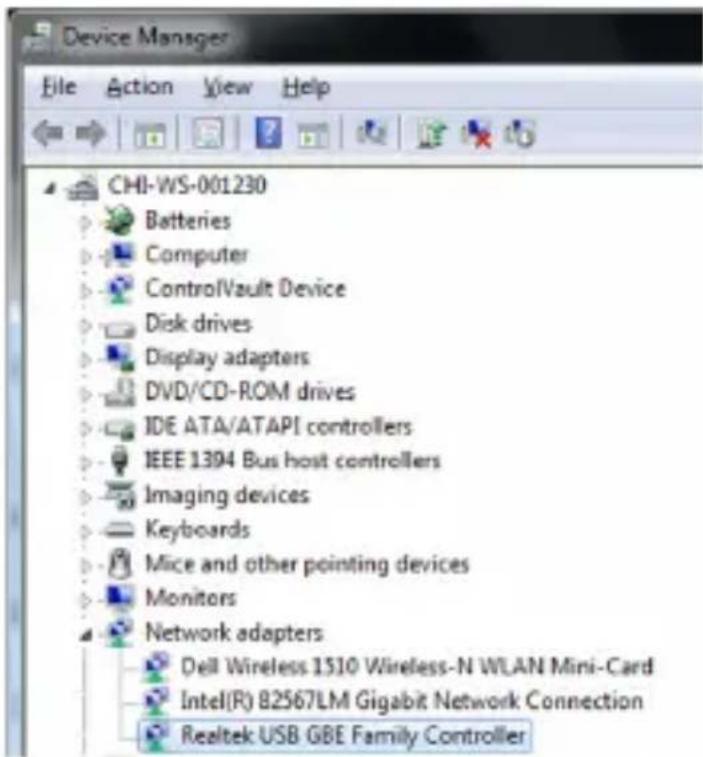

1. Para confirmar que el controlador se ha instalado correctamente, vaya a la pantalla de Administrador de dispositivos de su computadora y confirme que Realtek USB GBE Family Controller aparece como un adaptador de red.

1. Una vez finalizada la instalación, puede conectar el puerto de red RJ45 del U336-U03-GB a su red utilizando el cable patch Cat5e/6. Una LED verde situada junto al puerto RJ45 se iluminará para indicar que existe una conexión Ethernet. Una LED naranja parpadeará para indicar la actividad de la red.

Instalación

1. Puede conectar dispositivos USB a los puertos disponibles en el U336-U03-GB utilizando cableado USB.

Nota: Se necesita un cable USB 3.2 y un dispositivo USB 3.2 para alcanzar velocidades de transferencia de datos SuperSpeed de hasta 5 Gbps.

Garantía

GARANTÍA LIMITADA DE 1 AÑO

Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO LO DISPUESTO ANTERIORMENTE, EN NINGÚN CASO EATON SERÁ RESPONSABLE DE LOS DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES DERIVADOS DEL USO DE ESTE PRODUCTO, INCLUSO AUNQUE SE HAYA ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS.

Especificamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros ni por cualquier otro motivo.

Garantía

WEEE Información de cumplimiento para clientes y recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Eaton es una marca registrada.

Todas las marcas

registradas son

propiedad de

sus respectivos

propietarios.
