Marke	Tripp Lite
Modell	U336U03GB (U336-U03-GB)
Produkttyp	USB 3.2 Hub mit Gigabit-Ethernet-Adapter
Anzahl der USB-Ports	3 USB 3.2 SuperSpeed-Ports (abwärtskompatibel zu USB 2.0/1.1)
Ethernet-Port	1 RJ45 Gigabit-Port (10/100/1000 Mbit/s)
USB-Übertragungsgeschwindigkeit	Bis zu 5 Gbit/s
Stromversorgung	Bus-betrieben (über USB-Port des Computers)
Ungefähre Abmessungen	10 x 5 x 2 cm
Ungefähres Gewicht	100 g
Unterstützte Betriebssysteme	Windows 2000 und höher, Mac OS 9.X und höher, Linux-Kernel 2.6.14 und höher
Hauptfunktionen	3-Port-USB-Hub + Gigabit-Ethernet-Netzwerkadapter, Plug and Play, Wake-on-LAN, Unterstützung von Jumbo Frames, VLAN, Auto-MDIX
LED-Anzeigen	Weiße LED (USB-Verbindung), grüne LED (Ethernet-Verbindung), orange LED (Netzwerkaktivität)
Ethernet-Standards	IEEE 802.3, 802.3u, 802.3ab, 802.3az (energieeffizientes Ethernet)
Pflege und Reinigung	Vor der Reinigung abziehen, ein weiches, trockenes Tuch verwenden. Feuchtigkeit und Chemikalien vermeiden.
Sicherheit	In einer trockenen und gemäßigten Umgebung verwenden. Nicht extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Nicht zutreffend (vom Benutzer nicht reparierbares Produkt). Bei Problemen wenden Sie sich an den Tripp Lite-Support.
Garantie	1 Jahr (Material- und Verarbeitungsfehler)
Verpackungsinhalt	U336-U03-GB, Kurzanleitung

Häufig gestellte Fragen - U336U03GB Tripp Lite

Ist der USB-Hub mit meinem Laptop kompatibel?

Ja, es ist mit jedem Computer kompatibel, der über einen verfügbaren USB-Anschluss verfügt. Es funktioniert unter Windows, Mac OS und Linux.

Was ist die maximale Übertragungsgeschwindigkeit über USB?

Der Hub unterstützt USB 3.2 SuperSpeed mit bis zu 5 Gbit/s. Um diese Geschwindigkeit zu erreichen, verwenden Sie ein USB 3.2-Kabel und -Gerät.

Wie installiere ich die Treiber?

Die Installation erfolgt automatisch (Plug and Play). Unter Windows kann ein Treiber für das LAN-Netzwerk über die AutoPlay-Eingabeaufforderung oder durch Zugriff auf das virtuelle CD-Laufwerk unter 'Arbeitsplatz' installiert werden.

Was bedeuten die LED-Anzeigen?

Die weiße LED zeigt die USB-Verbindung an. Die grüne LED neben dem RJ45-Port signalisiert eine Ethernet-Verbindung, und die orange LED blinkt bei Netzwerkaktivität.

Kann ich USB 2.0-Geräte an diesem Hub verwenden?

Ja, der Hub ist abwärtskompatibel mit USB 2.0 und 1.1, aber die Geschwindigkeiten sind auf die dieser Versionen begrenzt.

Benötigt der Hub eine externe Stromversorgung?

Nein, der Hub wird über den USB-Port des Computers mit Strom versorgt. Keine externe Stromquelle erforderlich.

Wie aktiviere ich die Wake-on-LAN-Funktion?

Die Wake-on-LAN-Funktion wird unterstützt. Sie müssen Ihr Betriebssystem und Ihre Netzwerkkarte konfigurieren, um sie zu aktivieren, normalerweise in den Energieverwaltungseinstellungen.

Unterstützt der Ethernet-Adapter Jumbo Frames?

Ja, der Hub unterstützt Jumbo Frames sowie VLAN-Tagging und Auto-MDIX.

Was tun, wenn der Computer den Hub nicht erkennt?

Überprüfen Sie, ob der USB-Stecker richtig eingesteckt ist. Versuchen Sie einen anderen USB-Port. Wenn das Problem weiterhin besteht, starten Sie den Computer neu oder überprüfen Sie den Geräte-Manager.

Welche Garantie hat dieses Produkt?

Tripp Lite bietet eine einjährige Garantie auf Material- und Verarbeitungsfehler. Besuchen Sie deren Website für das Rückgabeverfahren.

BEDIENUNGSANLEITUNG U336U03GB Tripp Lite

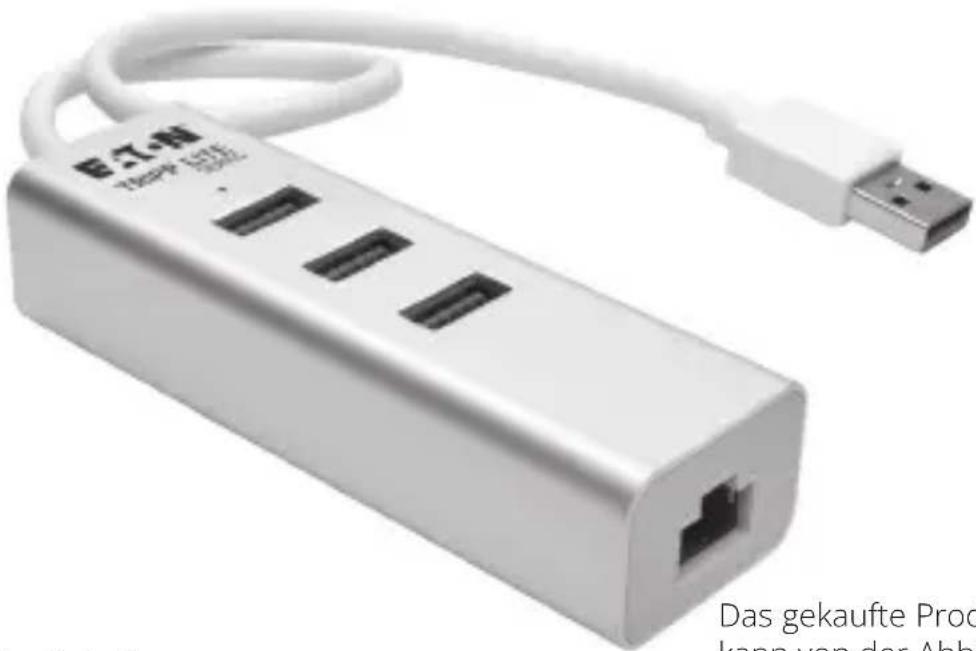

USB 3.2 SuperSpeed Hub mit 3 Anschlüssen und Gigabit Ethernet

Modell: U336-U03-GB

English 1 Español 10 Français 19 Italiano 37

Das gekaufte Produkt kann von der Abbildung abweichen.

EAT•N

• Kombiniert einen USB 3.2 SuperSpeed Hub mit 3 Anschlüssen mit einem Gigabit Ethernet Adapter
- Unterstützt USB 3.2-Datenübertragungsraten von bis zu 5 Gbit/s
- Abwärtskompatibel mit USB 2.0- und USB 1.1-Geräten (mit USB 2.0- und 1.1-Geschwindigkeit)
• Gigabit Ethernet-Anschluss unterstützt echte 10/100/1000 Mbit/s-Netzwerkgeschwindigkeiten
• IEEE 802.3, 802.3u, 802.3ab und 802.3az (Energieeffizientes Ethernet) konform
- Unterstützt Checksum Offload Engine (COE) für IPv4- und IPv6-Datenpakete zur Reduzierung der CPU-Belastung
- Unterstützt sowohl den Vollduplex-Betrieb mit IEEE 802.3x-Flusskontrolle als auch den Halbduplex-Betrieb mit Back-Pressure-Flusskontrolle
- Unterstützt Wake-on-LAN, Jumbo-Rahmen, VLAN Tagging und Auto-MDIX
• Stecker und Spiel; keine externe Leistungsversorgung erforderlich

Systemanforderungen

• Ein verfügbarer USB-Anschluss
- Windows® 2000 und höher
• Mac Betriebssystem® 9.X und höher
- Linux® Kernel 2.6.14 und höher

Im Paket enthalten

U336-U03-GB
- Quick Start Guide

Optionales Zubehör

• N001-Serie Cat5e 350 MHz Snagless Patchkabel
• N201-Serie Cat6 Gigabit Snagless Patchkabel
• U322-Serie USB 3.2 SuperSpeed A/B Gerätekabel
• U326-Serie USB 3.2 SuperSpeed A/Micro B Gerätekabel

Installation

1. Stecken Sie den USB-Stecker des U336-U03-GB in einen freien Anschluss an Ihrem Computer. Die LED an der Oberseite des Geräts leuchtet weiß, wenn es angeschlossen ist.

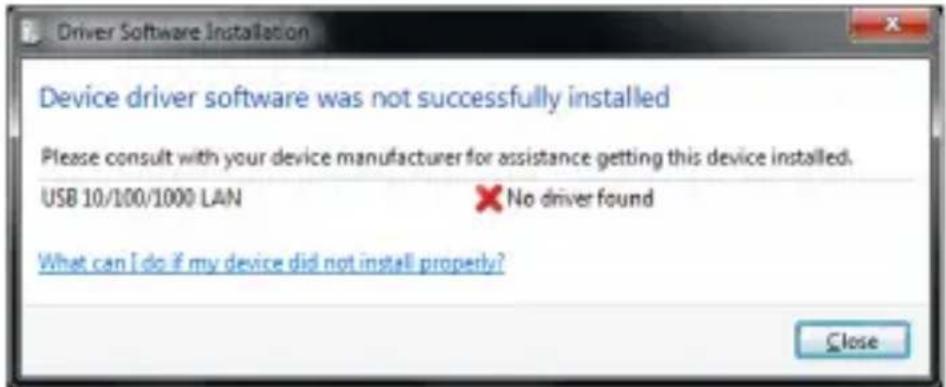

2. Sobald der Computer das Gerät erkennt, erfolgt eine automatische Installation der USB-Treiber. Möglicherweise wird prompt die Meldung angezeigt Keine Treiber gefunden für USB 10/100/1000 LAN. Danach sollte ein promptes AutoPlay zur Installation des Treibers folgen. Wenn Sie kein promptes AutoPlay sehen, können Sie zum Bildschirm Arbeitsplatz navigieren und dort auf IT zugreifen, wo IT als CD-Laufwerk angezeigt wird.

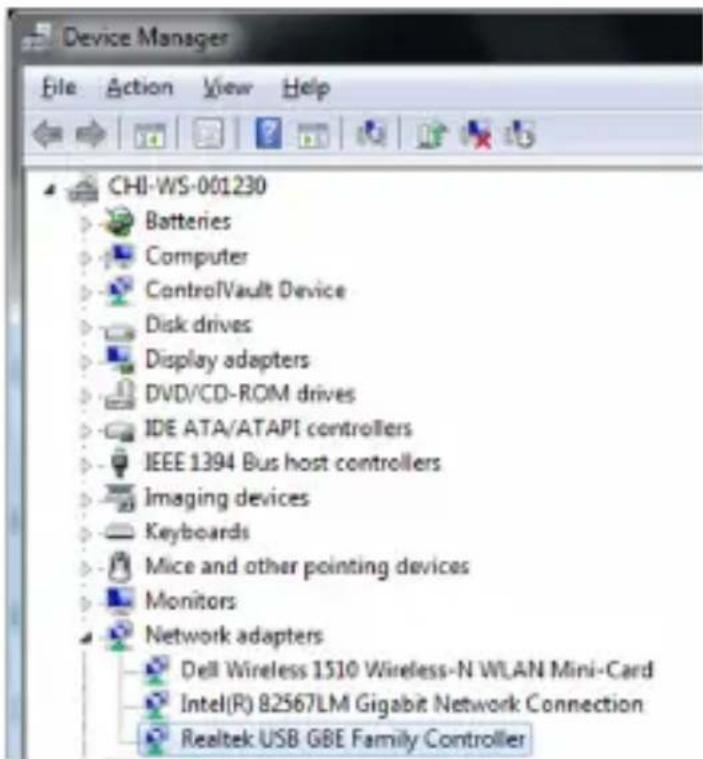

1. Um die erfolgreiche Installation des Treibers zu bestätigen, rufen Sie den Bildschirm Geräte-Manager Ihres Computers auf und bestätigen Sie, dass Realtek USB GBE Family Controller angezeigt wird als Netzwerkadapter.

1. Nach Abschluss der Installation können Sie den RJ45-Netzwerkanschluss des U336-U03-GB mit einem Cat5e/6-Patchkabel an Ihr Netzwerk anschließen. Eine grüne LED neben dem RJ45-Anschluss leuchtet auf, um eine Ethernet-Verbindung anzuzeigen. Eine orangefarbene LED blinkt, um die Netzwerkaktivität anzuzeigen.

Installation

1. Sie können USB-Geräte mit Hilfe eines USB-Kabels an die verfügbaren Anschlüsse des U336-U03-GB anschließen.

Hinweis: Ein USB 3.2-Kabel und ein USB 3.2-Gerät sind erforderlich, um SuperSpeed Datenübertragungsraten bis zu 5 Gbit/s zu erreichen.

Garantie

1 JAHR EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER VORSTEHENDEN BESTIMMUNGEN IST EATON IN KEINEM FALL HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTS ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

Informationen zur WEEE-Konformität für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn diese endgültig zu Abfall werden

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Veröffentlichung Nr.

23-06-460 /

93359A_RevB

Juli 2023

Eaton ist eine

eingetragene Marke.

Alle Marken sind

Eigentum der

jeweiligen Inhaber.
