U336U03GB - Hub USB Tripp Lite - Manuale utente e istruzioni gratuiti

Marca	Tripp Lite
Modello	U336U03GB (U336-U03-GB)
Tipo di prodotto	Hub USB 3.2 con adattatore Gigabit Ethernet
Numero di porte USB	3 porte USB 3.2 SuperSpeed (retrocompatibili USB 2.0/1.1)
Porta Ethernet	1 porta RJ45 Gigabit (10/100/1000 Mbps)
Velocità di trasferimento USB	Fino a 5 Gbit/s
Alimentazione	Alimentato dal bus (tramite porta USB del computer)
Dimensioni approssimative	10 x 5 x 2 cm
Peso approssimativo	100 g
Sistemi operativi supportati	Windows 2000 e successivi, Mac OS 9.X e successivi, Linux Kernel 2.6.14 e successivi
Funzioni principali	Hub USB 3 porte + adattatore di rete Gigabit Ethernet, plug and play, Wake-on-LAN, supporto Jumbo Frames, VLAN, Auto-MDIX
Indicatori luminosi	LED bianco (connessione USB), LED verde (collegamento Ethernet), LED arancione (attività di rete)
Standard Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3az (Ethernet a risparmio energetico)
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e asciutto. Evitare umidità e prodotti chimici.
Sicurezza	Utilizzare in un ambiente asciutto e temperato. Non esporre a temperature estreme.
Parti di ricambio e riparabilità	Non applicabile (prodotto non riparabile dall'utente). In caso di problemi, contattare il supporto Tripp Lite.
Garanzia	1 anno (difetti di materiali e fabbricazione)
Contenuto della confezione	U336-U03-GB, guida rapida

Domande frequenti - U336U03GB Tripp Lite

L'hub USB è compatibile con il mio computer portatile?

Sì, è compatibile con qualsiasi computer dotato di una porta USB disponibile. Funziona su Windows, Mac OS e Linux.

Qual è la velocità massima di trasferimento via USB?

L'hub supporta velocità USB 3.2 SuperSpeed fino a 5 Gbit/s. Per raggiungere questa velocità, utilizzare un cavo e un dispositivo USB 3.2.

Come installare i driver?

L'installazione è automatica (Plug and Play). Su Windows, un driver per la rete LAN può essere installato tramite il prompt AutoPlay o accedendo all'unità CD virtuale in 'Risorse del computer'.

Cosa significano gli indicatori luminosi?

Il LED bianco indica la connessione USB. Il LED verde accanto alla porta RJ45 segnala un collegamento Ethernet, e il LED arancione lampeggia in caso di attività di rete.

Posso utilizzare dispositivi USB 2.0 su questo hub?

Sì, l'hub è retrocompatibile con USB 2.0 e 1.1, ma le velocità saranno limitate a quelle di queste versioni.

L'hub richiede un'alimentazione esterna?

No, l'hub è alimentato tramite la porta USB del computer. Nessuna fonte di alimentazione esterna è necessaria.

Come attivare la funzione Wake-on-LAN?

La funzione Wake-on-LAN è supportata. È necessario configurare il sistema operativo e la scheda di rete per attivarla, solitamente nelle impostazioni di gestione dell'alimentazione.

L'adattatore Ethernet supporta le trames géantes?

Sì, l'hub supporta i Jumbo Frames (trame giganti) così come il marcatura VLAN e l'Auto-MDIX.

Cosa fare se il computer non rileva l'hub?

Verificare che il connettore USB sia ben inserito. Provare un'altra porta USB. Se il problema persiste, riavviare il computer o consultare il Gestione dispositivi.

Qual è la garanzia di questo prodotto?

Tripp Lite offre una garanzia di un anno contro difetti di materiali e fabbricazione. Consultare il loro sito per la procedura di reso.

MANUALE UTENTE U336U03GB Tripp Lite

English 1

Español 10

Français 19

Deutsch 28

Il prodotto acquistato può di erire dall'immagine.

EAT•N

Caratteristiche del prodotto

• Combina un Hub USB 3.2 SuperSpeed a 3 porte con un adattatore Gigabit Ethernet;
• Supporta velocità di trasferimento dati USB 3.2 fino a 5 Gbps;
• Compatibilità con i dispositivi USB 2.0 e 1.1 (a velocità USB 2.0 e 1.1);
• Gigabit Ethernet La porta supporta una vera velocità di Rete di 10/100/1000 Mbps;
• La porta Gigabit Ethernet supporta velocità di rete pari a 10/100/1000 Mbps;
• Supporta il pacchetto IPv4 e IPv6 Checksum Offload Engine (COE) per ridurre il carico della CPU;
• Supporta il funzionamento full-duplex con controllo di flusso IEEE 802.3x e il funzionamento half-duplex con controllo di flusso back-pressure;
  • Supporta Wake-on-LAN, Jumbo Frames, VLAN Tagging e Auto-MDIX;
• Plug and play; non è necessaria un'alimentazione esterna;

Requisiti di sistema

• Una porta USB disponibile;
• Windows® 2000 e successivi;
  • Mac OS ^® 9.X e successivi;
• Linux® Kernel 2.6.14 e successivi.

Il pacchetto include:

• U336-U03-GB;
- Guida rapida.

Accessori opzionali:

• Cavi patch Cat5e 350 MHz Snagless serie N001;
• Cavi patch Cat6 Gigabit Snagless serie N201;
- Cavi per dispositivi USB 3.2 SuperSpeed A/B serie U322;
• Cavi per dispositivi USB 3.2 SuperSpeed A/Micro B serie U326.

Installazione

1. Inserire il connettore USB dell'U336-U03-GB in una porta disponibile del computer. Il LED sulla parte superiore dell'unità si illumina di bianco quando è collegato.

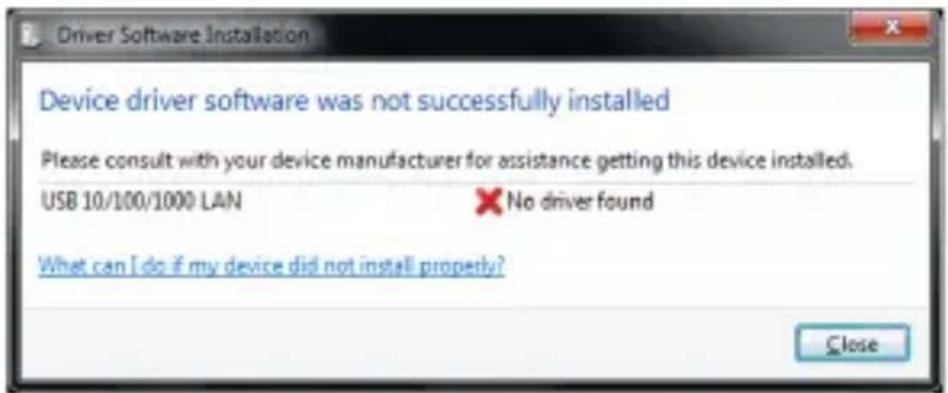

2. Una volta che il computer avrà rilevato l'unità, verrà eseguita un'installazione automatica dei driver USB. Potrebbe apparire un messaggio iniziale che indica Nessun driver trovato per USB 10/100/1000 LAN. Dovrebbe seguire un prompt di AutoPlay per l'installazione del driver. Se non viene visualizzato il prompt di AutoPlay, è possibile spostarsi nella schermata di Risorse del computer e accedervi, dove apparirà come unità CD.

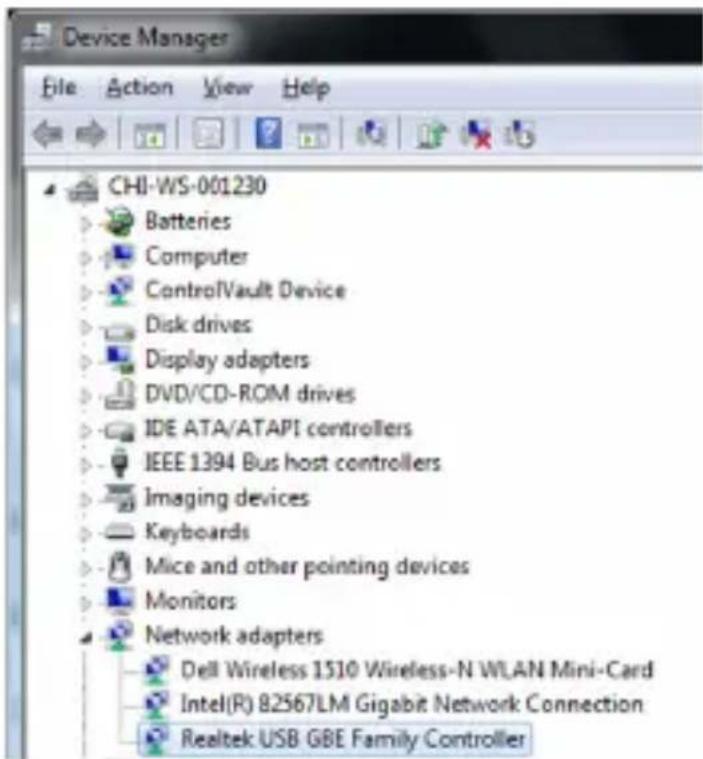

1. Per confermare il successo dell'installazione del driver, navigare nella schermata "Gestione periferiche del computer" e verificare che Realtek USB GBE Family Controller appaia come adattatore di rete.

1. Una volta completata l'installazione, è possibile collegare la porta di rete RJ45 dell'U336-U03-GB alla rete con un cavo patch Cat5e/6. Il LED verde accanto alla porta RJ45 si accende per indicare una connessione Ethernet. Un LED arancione lampeggia per indicare l'attività di rete.

Installazione

1. È possibile collegare i dispositivi USB alle porte disponibili sull'U336-U03-GB utilizzando il cablaggio USB.

Nota: Per ottenere velocità di trasferimento dati SuperSpeed fino a 5 Gbps sono necessari un cavo USB 3.2 e un dispositivo USB 3.2.

Garanzia

GARANZIA LIMITATA DI 1 ANNO

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un (1) anno dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare tripplite.eaton.com/support/product-returns prima di spedire qualsiasi apparecchiatura all'assistenza. La presente garanzia non si applica alle apparecchiature danneggiate da incidenti, negligenza o errata applicazione o alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusione di garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO SOPRA, IN NESSUN CASO EATON SARÀ RESPONSABILE PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATA DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come perdita di profitti o entrate, perdita di attrezzature, perdita di utilizzo di attrezzature, perdita di software, perdita di dati, costi di prodotti sostitutivi, reclami da parte di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton hanno diritto a:

- Inviare le vecchie apparecchiature per il riciclaggio su base uno a uno, a parità di condizioni (questo varia a seconda del paese);

- Inviare la nuova apparecchiatura per il riciclaggio quando questa diventa un rifiuto.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.

Tutti i diritti riservati

Pubblicazione N°

23-06-460 /

93359A_RevB

Luglio 2023

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
