U336U03GB - Hub USB Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Marque	Tripp Lite
Modèle	U336U03GB (U336-U03-GB)
Type de produit	Hub USB 3.2 avec adaptateur Gigabit Ethernet
Nombre de ports USB	3 ports USB 3.2 SuperSpeed (rétrocompatibles USB 2.0/1.1)
Port Ethernet	1 port RJ45 Gigabit (10/100/1000 Mbps)
Vitesse de transfert USB	Jusqu'à 5 Gbit/s
Alimentation	Bus-powered (via port USB de l'ordinateur)
Dimensions approximatives	10 x 5 x 2 cm
Poids approximatif	100 g
Systèmes d'exploitation supportés	Windows 2000 et ultérieur, Mac OS 9.X et ultérieur, Linux Kernel 2.6.14 et ultérieur
Fonctions principales	Hub USB 3 ports + adaptateur réseau Gigabit Ethernet, plug and play, Wake-on-LAN, support Jumbo Frames, VLAN, Auto-MDIX
Indicateurs lumineux	Voyant blanc (connexion USB), voyant vert (liaison Ethernet), voyant orange (activité réseau)
Normes Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3az (Ethernet économe en énergie)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Utiliser dans un environnement sec et tempéré. Ne pas exposer à des températures extrêmes.
Pièces détachées et réparabilité	Non applicable (produit non réparable par l'utilisateur). En cas de problème, contacter le support Tripp Lite.
Garantie	1 an (défauts de matériaux et de fabrication)
Contenu de l'emballage	U336-U03-GB, guide de démarrage rapide

FOIRE AUX QUESTIONS - U336U03GB Tripp Lite

Le hub USB est-il compatible avec mon ordinateur portable ?

Oui, il est compatible avec tout ordinateur disposant d'un port USB disponible. Il fonctionne sous Windows, Mac OS et Linux.

Quelle est la vitesse maximale de transfert via USB ?

Le hub supporte des débits USB 3.2 SuperSpeed jusqu'à 5 Gbit/s. Pour atteindre cette vitesse, utilisez un câble et un périphérique USB 3.2.

Comment installer les pilotes ?

L'installation est automatique (Plug and Play). Sous Windows, un pilote pour le réseau LAN peut être installé via l'invite AutoPlay ou en accédant au lecteur CD virtuel dans 'Poste de travail'.

Que signifient les voyants lumineux ?

Le voyant blanc indique la connexion USB. Le voyant vert à côté du port RJ45 signale une liaison Ethernet, et le voyant orange clignote en cas d'activité réseau.

Puis-je utiliser des périphériques USB 2.0 sur ce hub ?

Oui, le hub est rétrocompatible avec l'USB 2.0 et 1.1, mais les débits seront limités à ceux de ces versions.

Le hub nécessite-t-il une alimentation externe ?

Non, le hub est alimenté via le port USB de l'ordinateur. Aucune source d'alimentation externe n'est nécessaire.

Comment activer la fonction Wake-on-LAN ?

La fonction Wake-on-LAN est prise en charge. Vous devez configurer votre système d'exploitation et votre carte réseau pour l'activer, généralement dans les paramètres de gestion d'alimentation.

L'adaptateur Ethernet prend-il en charge les trames géantes ?

Oui, le hub supporte les Jumbo Frames (trames géantes) ainsi que le marquage VLAN et l'Auto-MDIX.

Que faire si l'ordinateur ne détecte pas le hub ?

Vérifiez que le connecteur USB est bien enfoncé. Essayez un autre port USB. Si le problème persiste, redémarrez l'ordinateur ou consultez le Gestionnaire de périphériques.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie d'un an contre les défauts de matériaux et de fabrication. Consultez leur site pour la procédure de retour.

MODE D'EMPLOI U336U03GB Tripp Lite

Hub USB 3.2 superspeed 3 ports avec gigabit ethernet

Modèle : U336-U03-GB

Anglais 1 Espagnol 10 Allemand 28 Italien 37

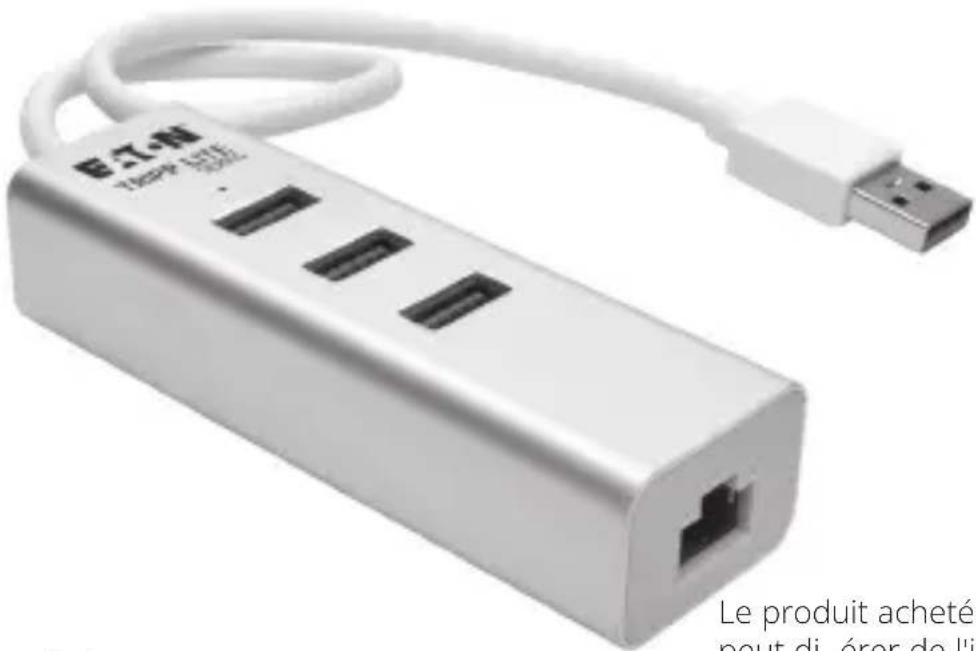

Le produit acheté peut différer de l'image.

EAT•N

Caractéristiques du produit

• Combine un hub 3 ports USB 3.2 SuperSpeed avec un adaptateur Gigabit Ethernet
• Prend en charge des débits de transfert de données USB 3.2 jusqu'à 5 Gbits/s
• Rétrocompatible avec les dispositifs USB 2.0 et 1.1 (aux débits de l'USB 2.0 et 1.1)
• Le port Gigabit Ethernet prend en charge des vitesses réelles de réseau de 10/100/1000 Mbits/s
• Conforme aux normes IEEE 802.3, 802.3u, 802.3ab, et 802.3az (Ethernet économe en énergie)
• Prend en charge le moteur COE (Checksum Offload Engine) IPv4 et IPv6 pour réduire la charge du processeur
• Prend en charge à la fois le fonctionnement en duplex intégral avec contrôle de flux IEEE 802.3x et le fonctionnement en semi-duplex avec contrôle de flux par contre-pression.
• Prend en charge la fonction Wake-on-LAN, les trames géantes, le marquage VLAN et Auto-MDIX
• Plug and play : aucune source d'alimentation externe nécessaire

Configuration système requise

• Un port USB disponible
• Windows® 2000 et versions ultérieures • Mac OS® 9.X et versions ultérieures
• Linux® Kernel 2.6.14 et versions ultérieures

Contenu de l'emballage

• U336-U03-GB • Guide de démarrage rapide

Accessoires disponibles en option

• Câbles de brassage anti-coupure Cat5e 350 MHz série N001
• Câbles de brassage anti-coupure Cat6 Gigabit série N201
• Câbles appareils USB 3.2 SuperSpeed A/B série U322
• Câbles appareils USB 3.2 SuperSpeed A/Micro B série U326

Installation

1. Insérez le connecteur USB de l'U336-U03-GB dans un port disponible de votre ordinateur. Le voyant situé sur le dessus de l'appareil s'allume en blanc lorsqu'il est connecté.

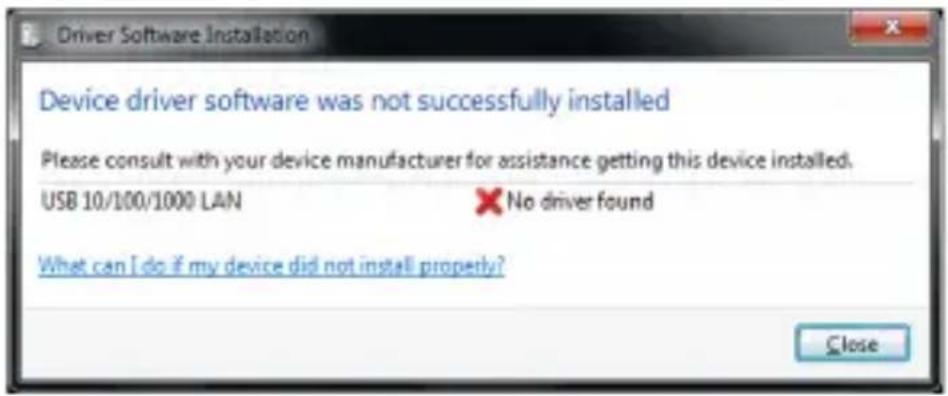

2. Une fois que l'ordinateur a détecté l'unité, une installation automatique des pilotes USB se produit. Il se peut qu'un message initial vous indique qu' aucun pilote n'a été trouvé pour le réseau LAN USB 10/100/1000. Cette opération devrait être suivie d'une invite AutoPlay à installer le pilote. Si vous ne voyez pas l'invite AutoPlay, vous pouvez naviguer jusqu'à votre écran Mon Ordinateur et y accéder. Il apparaîtra alors comme lecteur de CD.

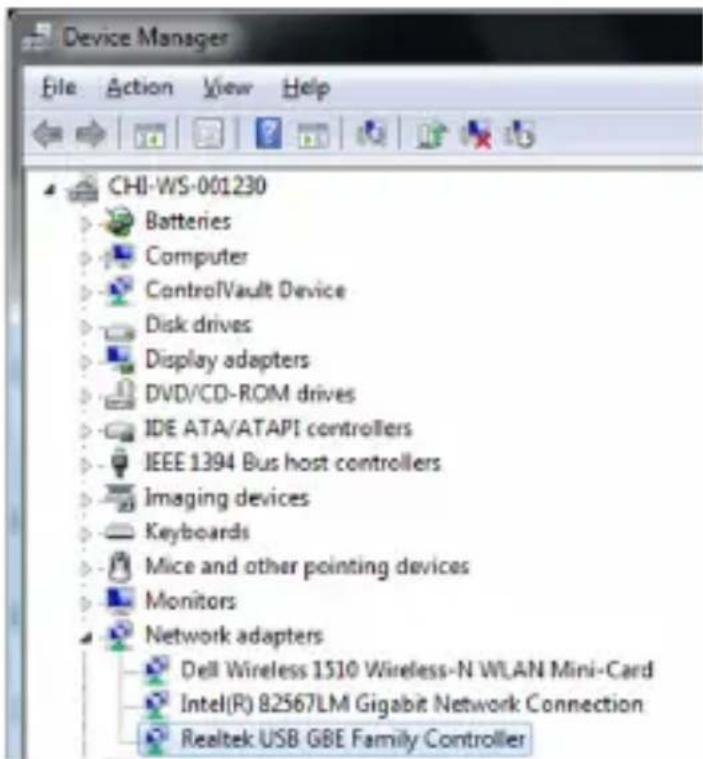

1. Pour confirmer la réussite de l'installation du pilote, accédez à l'écran Gestionnaire de périphériques de votre ordinateur et vérifiez que Realtek USB GBE Family Controller apparaît en tant qu'adaptateur réseau.

1. Une fois l'installation terminée, vous pouvez connecter le port réseau RJ45 de l'U336-U03-GB à votre réseau à l'aide d'un câble de brassage Cat5e/6. Un voyant vert situé à côté du port RJ45 s'allume pour indiquer la présence d'une connexion Ethernet. Un voyant orange clignote pour indiquer l'activité du réseau.

Installation

1. Vous pouvez connecter des appareils USB aux ports disponibles sur l'U336-U03-GB à l'aide d'un câble USB.

Remarque : un câble USB 3.2 et un appareil USB 3.2 sont nécessaires pour atteindre les débits de transfert de données SuperSpeed jusqu'à 5 Gbits/s.

Garantie

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF STIPULATION CONTRAIRE CI-DESSUS, EN AUCUN CAS EATON NE POURRA ÊTRE TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCIDENTELS OU COLLATÉRAUX SURVENUS PENDANT L'UTILISATION DE CE PRODUIT, MÊME EN CAS DE MISE EN GARDE CONTRE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

EAT·N

Eaton est une marque déposée.

© 2023 Eaton

Tous droits réservés.

Publication n°

23-06-460 /

93359A_RevB

Juillet 2023

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
