Tipo de producto	Kit de motor para abrepuertas de garaje de corriente continua (CC)
Marca	LIFT-MASTER
Modelo	041D80061
Alimentación	Red eléctrica y batería de respaldo
Tipo de accionamiento	Correa o cadena (según modelo)
Funciones principales	Apertura y cierre motorizados de puerta de garaje, programación de finales de carrera, inversión de seguridad
Programación	Botones UP, DOWN y SET para ajuste de posiciones de apertura y cierre
Seguridad	Sensores de inversión de seguridad, sistema de parada en caso de obstáculo, desbloqueo de emergencia
Mantenimiento	Prueba mensual del sistema de inversión de seguridad, verificación de la tensión de la correa/cadena
Piezas de repuesto y reparabilidad	Conjunto motor reemplazable, módulo de carrera extraíble, piñón y clip reutilizables
Dimensiones (estimadas)	Aproximadamente 30 x 20 x 15 cm (motor solo)
Peso (estimado)	Aproximadamente 3 kg (motor solo)

Preguntas frecuentes - 041D80061 LIFT-MASTER

¿Cómo programar los finales de carrera del abrepuertas?

Presione el botón SET hasta que el botón UP parpadee. Use UP y DOWN para posicionar la puerta en apertura, luego presione SET. El botón DOWN parpadea, use UP/DOWN para ajustar el cierre, presione SET. Finalmente, presione UP y luego DOWN para finalizar.

¿Qué hacer si la puerta no se cierra o parpadea 10 veces?

Esto indica un problema con los sensores de inversión de seguridad. Verifique que estén alineados y sin obstrucciones. Los sensores deben estar a menos de 15 cm del suelo y sus LED deben estar encendidos.

¿Cómo probar el sistema de inversión de seguridad?

Coloque una tabla de 3,8 cm (2x4 plana) debajo de la puerta abierta. Cierre la puerta con el control remoto. La puerta debe retroceder al contacto con la tabla. Pruebe mensualmente.

¿Cómo ajustar la tensión de la correa o la cadena?

Para una correa, apriete la tuerca hasta que el resorte mida aproximadamente 3,18 cm. Para una cadena tipo A, la cadena debe estar a 6 mm por encima del riel a media longitud; para tipo B, a 13 mm.

¿Puedo reemplazar el motor yo mismo?

Sí, el kit motor está diseñado para ser reemplazado. Desconecte la alimentación, retire el motor antiguo, instale el nuevo reconectando los mazos y volviendo a montar el piñón y la correa/cadena.

¿El abrepuertas funciona sin batería?

Sí, funciona con corriente eléctrica. La batería de respaldo permite el funcionamiento en caso de corte de energía.

¿Cómo desenganchar la puerta manualmente?

Tire de la manija de desbloqueo de emergencia (a menudo un cordón rojo) para desenganchar el carro y abrir/cerrar la puerta manualmente.

¿Qué hacer si la programación de los finales de carrera expira (5 parpadeos)?

La programación tomó demasiado tiempo. Vuelva a comenzar los pasos manteniendo presionado el botón SET hasta que UP parpadee, luego realice los ajustes rápidamente.

¿Cómo conectar los cables en la placa lógica?

Use los bornes de conexión rápida. Para liberar un cable, presione la lengüeta con un destornillador. Asegúrese de que las patas de los mazos miren hacia el panel del extremo.

¿Cómo limpiar y mantener el abrepuertas?

Desconecte la alimentación antes de limpiar. Limpie el exterior con un paño suave y seco. No use productos químicos. Verifique regularmente los sensores y la tensión de la correa/cadena.

MANUAL DE USUARIO 041D80061 LIFT-MASTER

Kit de motor para abre-puertas de garaje CC

MODELOS 041D1739-1, 041D1624-1 Y 041D8006-1

INTRODUCCIÓN

Las imágenes en estas instrucciones son nada más que de referencia. El producto comprado podría tener un aspecto diferente.

Herramientas necesarias:

• Llave magnética para tuercas de 1/4 de pulg.
• Pinzas de punta larga
• Llave magnética larga para tuercas de 5/16 de pulg.
• Destornillador plano

ADVERTENCIA

Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA MUERTE:

- Desconecte TODA la corriente eléctrica y de la batería ANTES de realizar cualquier servicio o mantenimiento.

PRECAUCIÓN

La puerta del garaje DEBE estar en la posición completamente cerrada durante la instalación.

SIEMPRE uso los guantes protectores y protección ocular cuando cambiar la batería o trabajando cerca el compartimiento de la batería.

ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov

INSTALACIÓN

1. Cierre la puerta del garaje. Desenchufar el abre-puerta. Desconecte la batería (si corresponde).
2. Desenganche la puerta jalando la manija de desenganche de emergencia. Suelte la tensión de la cadena o de la correa aflojando la tuerca.
3. Para la correa, retire la cubierta de la rueda dentada retirando los tornillos. Retire la correa de la rueda dentada.
   Para la cadena, retire la cubierta de la rueda dentada oprimiendo los lados y luego jálela. Retire la cadena de la rueda dentada.
4. Use un destornillador de punta plana para retirar la presilla en C del eje del motor, luego retire el piñón del eje del motor (ponga a un lado la rueda dentada y la presilla en C para reinstalar después).

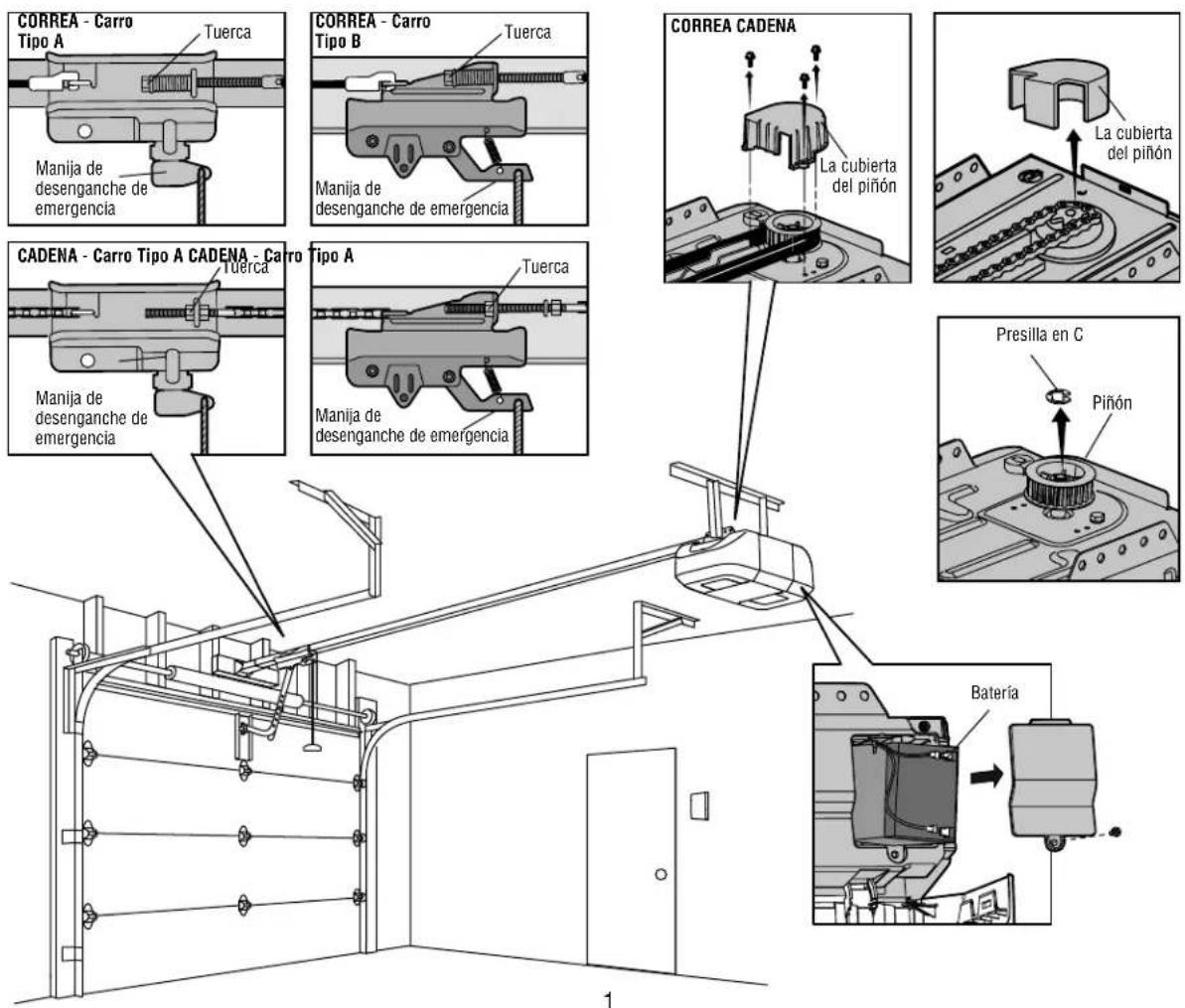

CORREA - Carro Tipo A Tuerca Manija de desenganche de emergencia CORREA - Carro Tipo B Tuerca Manija de desenganche de emergencia CORREA CADENA La cubierta del piñón La cubierta del piñón CADENA - Carro Tipo A CADENA - Carro Tuerca Tipo A Tuerca Manija de desenganche de emergencia Presilla en C Piñón Bateria

INSTALACIÓN

1. Desarme el abre-puertas de garaje:

2. Retire los lentes de luz (si corresponde).

3. Desconecte los cables de las terminales de conexión rápida de la tarjeta lógica.
4. Retire el panel del extremo con la tarjeta lógica.
5. Desconecte todos los arneses de cables de la tarjeta lógica.
6. Retire la cubierta.
7. Retire el conjunto del motor del chasis.

- Retire el arnés del cable del módulo de recorrido en el conjunto viejo del motor. Deseche el conjunto viejo del motor.

1. Vuelva a montar el abre-puertas de garaje:

- Fije el conjunto nuevo del motor al chasis. (Si el conjunto nuevo del motor incluye tornillos, utilícelos. Si no se incluyen los tornillos, utilice los que vienen con el conjunto viejo del motor).

- Fije el arnés del cable del módulo viejo de recorrido al módulo de recorrido en el conjunto nuevo del motor.

- Vuelva a fijar los arneses de cable a la tarjeta lógica (asegúrese de que las lengüetas del arnés del cable estén orientadas hacia el panel del extremo, no hacia la tarjeta lógica).

• Vuelva a fijar la cubierta y luego el panel del extremo.
• Reconecte los cables a los terminales de conexión rápida.
  • Vuelva a fijar los lentes de luz.
• Vuelva a fijar la rueda dentada y use la presilla en C para mantener la rueda dentada en el lugar.
• Vuelva a fijar la correa o cadena de la rueda dentada.

• Vuelva a fijar la cubierta de la rueda dentada.

• Reconecte la puerta. NOTA: Asegúrese de que el carro interior se conecte con el carro exterior.

• Ajuste la tensión de la correa o de la cadena:

• Para cadenas con carro tipo A, Para cadenas, apriete la tuerca hasta que la cadena esté a 6 mm (1/4 de pulg.) sobre la base del riel en su punto medio.

• Para cadenas con carro tipo B, Para cadenas, apriete la tuerca hasta que la cadena esté a 13 mm (1/2 de pulg.) sobre la base del riel en su punto medio.

• Para correas con carro tipo A o B, Para correas, apriete la tuerca hasta que el resorte esté lo más cercano a 3.18 cm (1-1/4 de pulg.) como sea posible.

• Conecte la energía.

Realice los Ajustes necesarios.

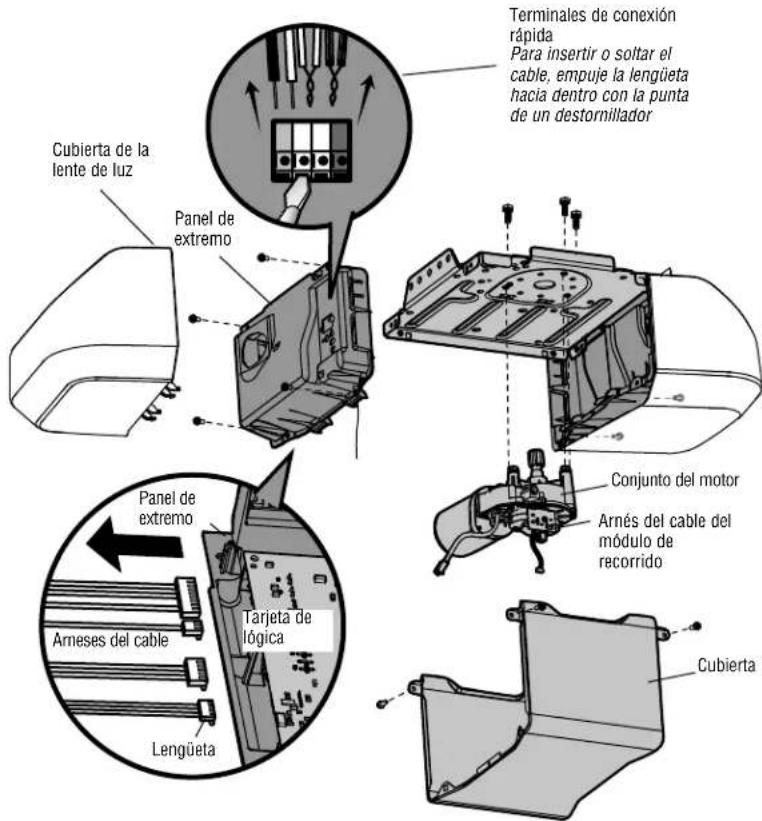

Cubierta de la lente de luz Panel de extremo Tarjeta de lógica Lengüeta Panel de extremo Arneses del cable Terminales de conexión rápida Para insertir o soltar el cable, empuje la lengüeta hacia dentro con la punta de un destornillador Conjunto del motor Arnés del cable del módulo de recorrido Cubierta

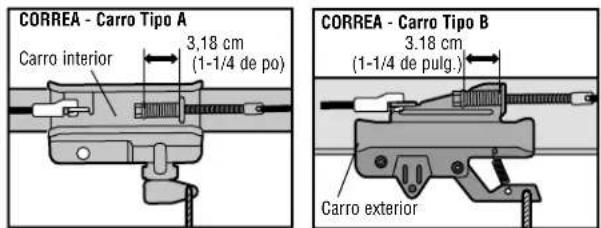

CORREA - Carro Tipo A 3,18 cm (1-1/4 de po) Carro interior CORREA - Carro Tipo B 3,18 cm (1-1/4 de pulg.) Carro exterior

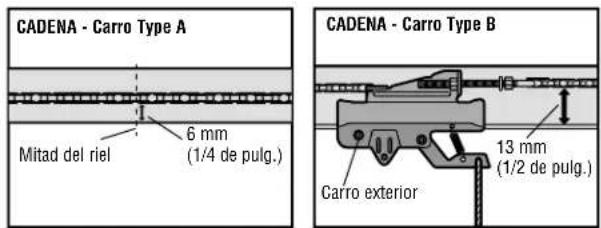

CADENA - Carro Type A 6 mm Mitad del riel (1/4 de pulg.) CADENA - Carro Type B 13 mm (1/2 de pulg.) Carro exterior

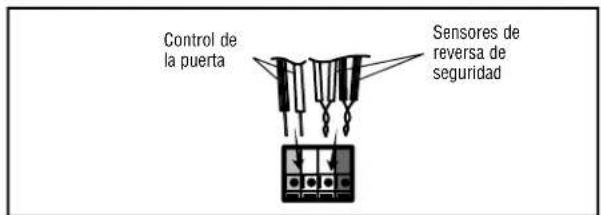

Control de la puerta Sensores de reversa de seguridad

AJUSTES

PROGRAMAR DEL RECORRIDO

Su abridor está diseñado con controles electrónicos para hacer ajustes de configuración y fácil. Los ajustes que permiten al programa donde la puerta se detiene al aire libre (UP) y cierre (DOWN). Los controles electrónicos sentido la cantidad de fuerza necesaria para abrir y cerrar la puerta. La fuerza se ajusta automáticamente al programa de recorrido y no se puede cambiar.

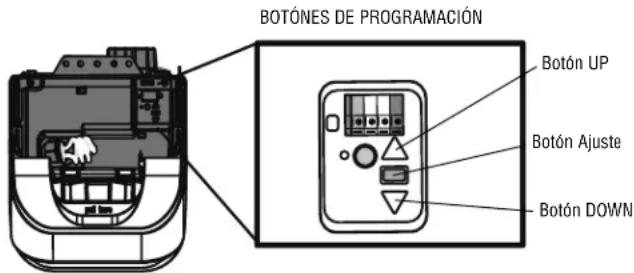

BOTÓNES DE PROGRAMACIÓN Botón UP Botón Ajuste Botón DOWN

ADVERTENCIA

Si el sistema de auto-reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES O INCLUSO LA MUERTE cuando se cierre la puerta del garaje.

• El sistema de reversa de seguridad SE DEBE probar cada mes.
• Después de llevar a cabo cualquier ajuste, SE DEBE probar el sistema de reversa de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de altura (o de 5 x 10 cm [2 x 4 pulg.] acostado en el piso).

PRECAUCIÓN

Para evitar que los vehículos sufran daños, cerciórese de que cuando la puerta esté completamente abierta haya espacio sufi ciente.

Ajuste de la posición ARRIBA (UP):

1. Oprima y mantenga oprimido el botón "Ajuste" hasta que el botón ARRIBA empiece a parpadear y/o se escuche una señal sonora.
2. Oprima y mantenga oprimido el botón ARRIBA hasta que la puerta se encuentre en la posición deseada.
   NOTA: Los botones ARRIBA (UP) y ABAJO (DOWN) se pueden utilizar para mover la puerta hacia arriba y hacia abajo según sea necesario.
3. Una vez que la puerta esté en la posición deseada, oprima y suelte el Botón "Ajuste". Las luces del abre-puertas de garaje parpadearán dos veces y el botón ABAJO comenzará a parpadear.

Ajuste de la posición ABAJO (DOWN):

1. Oprima y mantenga oprimido el botón ABAJO hasta que la puerta se encuentre en la posición deseada. NOTA: Los botones ARRIBA (UP) y ABAJO (DOWN) se pueden utilizar para mover la puerta hacia arriba y hacia abajo según sea necesario.

2. Una vez que la puerta esté en la posición deseada, oprima y suelte el Botón "Ajuste". Las luces del abre-puertas de garaje parpadearán dos veces y el botón ARRIBA comenzará a parpadear.

3. Presione y suelte el botón ARRIBA. Cuando la puerta empiece su carrera hasta la posición programada de ARRIBA, el botón ABAJO comenzará a parpadear.

4. Presione y suelte el botón ABAJO. La puerta empezará su carrera hasta la posición programada de ABAJO. La programación ha finalizado.

* Si las luces del abre-puertas de garaje parpadean 5 veces durante los pasos de Programación del recorrido, el tiempo de programación se ha agotado. Si las luces del abre-puertas de garaje parpadean 10 veces durante los pasos de Programación del recorrido, los sensores de reversa de seguridad están mal alineados u obstruidos. Una vez que los sensores estén alineados y libres de obstrucciones, inicie un ciclo completo hacia arriba y hacia abajo utilizando el control remoto o los botones ARRIBA y ABAJO. La programación ha finalizado. Si no puede operar la puerta hacia arriba o hacia abajo, repita los pasos de Programación de recorrido.

PRUEBA DEL SISTEMA DE SEGURIDAD DE REVERSA

1. Con la puerta completamente abierta, coloque una tabla de 3.8 cm (1-1/2 de pulg.) (o de 2 x 4 acostada sobre el piso) en el centro bajo la puerta del garaje.
2. Oprima el botón pulsador del control remoto para cerrar la puerta. La puerta DEBE retroceder al entrar en contacto con la tabla.

Si la puerta se detiene y no retrocede al hacer contacto con la obstrucción, se debe ajustar la carrera (consulte el Programar del Recorrido).

Repita la prueba. Cuando la puerta retroceda al entrar en contacto con la tabla de 3.8 cm (1-1/2 de pulg.), retire la tabla y abra/cierre la puerta 3 ó 4 veces para probar el ajuste.

Si la prueba sigue fallando, llame a un técnico especializado en sistemas de puertas.

ADVERTENCIA

Si el sistema de auto-reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES O INCLUSO LA MUERTE cuando se cierre la puerta del garaje.

• El sistema de reversa de seguridad SE DEBE probar cada mes.
• Después de llevar a cabo cualquier ajuste, SE DEBE probar el sistema de reversa de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3.8 cm (1-1/2 de pulg.) de altura (o de 5 x 10 cm [2 x 4 pulg.] acostado en el piso).

1

1. Abra la puerta. Coloque una obstrucción en el paso de la puerta.
2. Oprima el botón pulsador del control remoto para cerrar la puerta. La puerta no se moverá más de 2.5 cm (una pulgada), y las luces del abre-puertas de garaje parpadearán 10 veces.

El abre-puertas de garaje no se cerrará mediante un control remoto si el LED del sensor de reversa de seguridad está apagado (alertándolo de que el sensor está mal alineado u obstruido).

Si el abre-puertas de garaje cierra la puerta cuando el sensor de reversa de seguridad está obstruido (y los sensores están a no más de 15 cm [6 pulgadas] por encima del piso), llame a un técnico especializado en sistemas de puertas.

ADVERTENCIA

Si el sistema de auto-reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES O INCLUSO LA MUERTE cuando se cierre la puerta del garaje.

1
