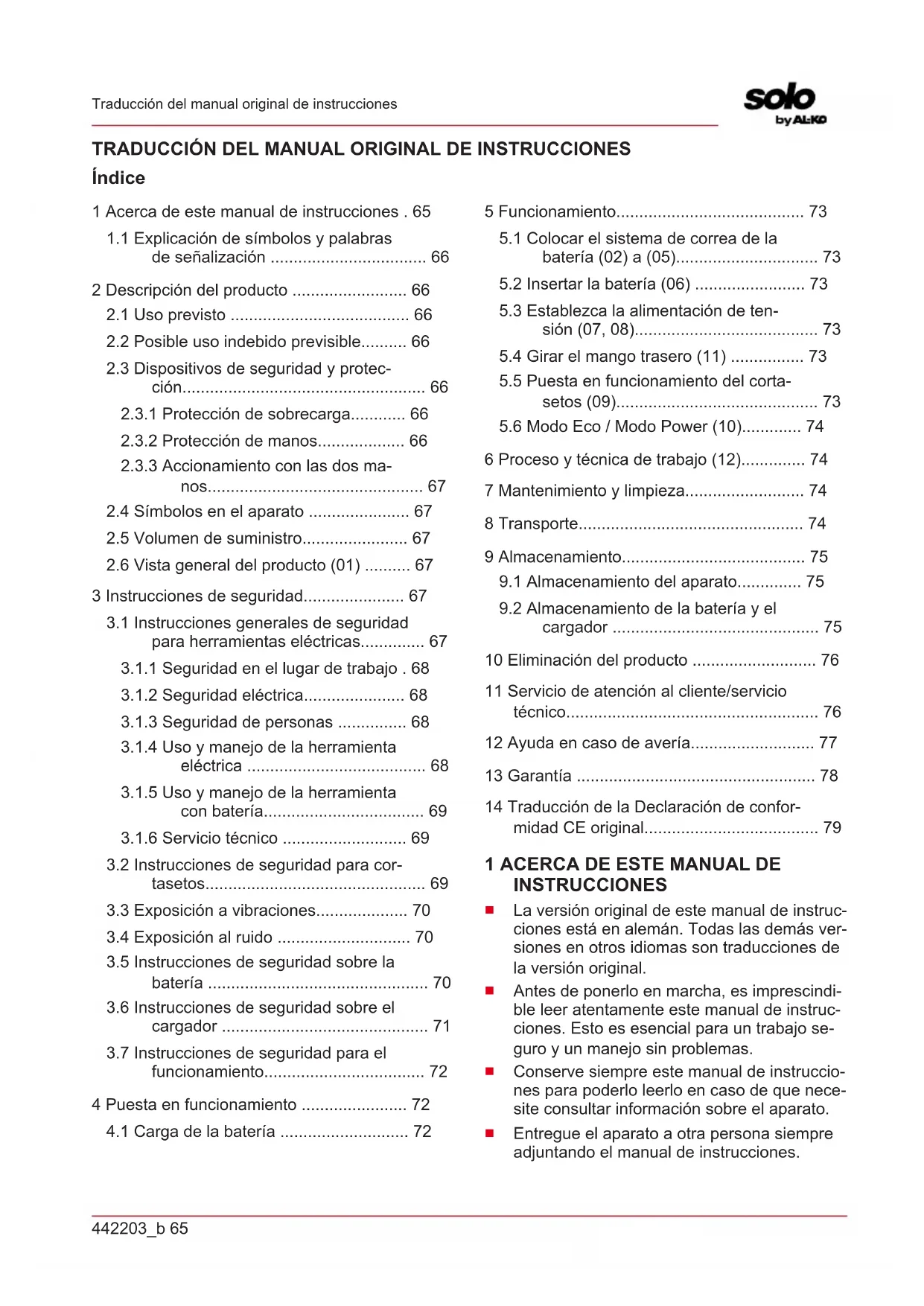

MANUAL DE USUARIO HT 4245 AL-KO

1.1 Explicación de símbolos y palabras

de señalización .................................. 66 2 Descripción del producto ......................... 66

2.1 Uso previsto ....................................... 66

2.2 Posible uso indebido previsible.......... 66

2.3 Dispositivos de seguridad y protec-

ción..................................................... 66

2.3.1 Protección de sobrecarga............ 66

2.3.2 Protección de manos................... 66

2.3.3 Accionamiento con las dos ma-

nos............................................... 67

2.4 Símbolos en el aparato ...................... 67

2.5 Volumen de suministro....................... 67

2.6 Vista general del producto (01) .......... 67

3 Instrucciones de seguridad...................... 67

3.1 Instrucciones generales de seguridad

para herramientas eléctricas.............. 67

3.1.1 Seguridad en el lugar de trabajo . 68

3.1.2 Seguridad eléctrica...................... 68

3.1.3 Seguridad de personas ............... 68

3.1.4 Uso y manejo de la herramienta

eléctrica ....................................... 68

3.1.5 Uso y manejo de la herramienta

3.2 Instrucciones de seguridad para cor-

3.4 Exposición al ruido ............................. 70

3.5 Instrucciones de seguridad sobre la

batería ................................................ 70

3.6 Instrucciones de seguridad sobre el

cargador ............................................. 71

3.7 Instrucciones de seguridad para el

funcionamiento................................... 72 4 Puesta en funcionamiento ....................... 72

4.1 Carga de la batería ............................ 72

5 Funcionamiento......................................... 73

5.1 Colocar el sistema de correa de la

batería (02) a (05)............................... 73

5.2 Insertar la batería (06) ........................ 73

5.3 Establezca la alimentación de ten-

5.5 Puesta en funcionamiento del corta-

9.2 Almacenamiento de la batería y el

• cargador p. 75
• 10 Eliminación del producto p. 76
• 11 Servicio de atención al cliente/servicio técnico p. 76
• 12 Ayuda en caso de avería p. 77
• 13 Garantía p. 78
• 14 Traducción de la Declaración de confor- midad CE original p. 79

La versión original de este manual de instruc- ciones está en alemán. Todas las demás ver- siones en otros idiomas son traducciones de la versión original.

Conserve siempre este manual de instruccio- nes para poderlo leerlo en caso de que nece- site consultar información sobre el aparato.

Entregue el aparato a otra persona siempre adjuntando el manual de instrucciones.ES 66 HT 4260 | HT 4245 Descripción del producto

Lea y tenga en cuenta las indicaciones de seguridad y advertencias de este manual de instrucciones.

1.1 Explicación de símbolos y palabras de

señalización ¡PELIGRO! Indica una situación de peligro inminen- te que, en caso de no evitarse, produce lesiones graves o la muerte. ¡ADVERTENCIA! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones graves o la muerte. ¡PRECAUCIÓN! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones de leves a moderadas. ¡ATENCIÓN! Indica una situación que, en caso de no evitarse, podría producir daños materia- les. NOTA Indicaciones especiales para una mejor comprensión y manejo.

2 DESCRIPCIÓN DEL PRODUCTO

El presente manual de instrucciones describe un cortasetos con batería guiado a mano.

Este cortasetos con batería se ha diseñado ex- clusivamente para recortar setos, arbustos y ma- torrales. El cortasetos solo se puede utilizar con los si- guientes componentes:

Sistema de correa de la batería BTA 42 – art. n.º 127442

Batería de iones de litio – art. n.º 127390

Cargador – C150 Li, art. n.º 127391 Se considerará uso no previsto cualquier otro uso diferente y las modificaciones de montaje o ampliaciones no autorizadas. Como consecuen- cia, se extinguirá la garantía y la conformidad (marcado CE) y también se anulará cualquier responsabilidad por parte del fabricante por da- ños al usuario o a terceros.

2.2 Posible uso indebido previsible

No se pueden desmontar los dispositivos de seguridad ni puentear sus piezas, por ejem- plo, uniendo los interruptores de encendido/ apagado de los mangos.

No operar el aparato en entornos con peligro de explosión.

No utilice el aparato cuando llueva.

No utilice el aparato en arbustos y setos mo- jados. El aparato no ha sido concebido para el uso in- dustrial en parques públicos o instalaciones de- portivas ni para el uso en el ámbito de la agricul- tura y la silvicultura.

2.3 Dispositivos de seguridad y protección

¡ADVERTENCIA! Riesgo de lesiones Los dispositivos de seguridad y protec- ción defectuosos y anulados pueden provocar lesiones graves.

Haga reparar los dispositivos de se- guridad y protección defectuosos.

Nunca anule los dispositivos de se- guridad y protección.

2.3.1 Protección de sobrecarga

¡PRECAUCIÓN! Atención ante cualquier daño mate- rial Si el material que se va a cortar es de- masiado grueso o si aparece un objeto duro, la cuchilla se bloquea y el motor se desconecta automáticamente.

Antes de realizar cualquier trabajo, retire la batería del equipo.

Elimine el bloqueo de la cuchilla.

Espere unos 5 segundos.

Vuelva a encender el aparato.

2.3.2 Protección de manos

¡PRECAUCIÓN! Riesgo de lesiones en las cuchillas de corte Si la protección de manos no se en- cuentra montada, existe riesgo de lesio- nes en las cuchillas de corte.

Nunca utilice el aparato sin la pro- tección de manos.442203_b 67 Instrucciones de seguridad

2.3.3 Accionamiento con las dos manos

Solamente es posible accionar el cortasetos con las dos manos a la vez.

2.4 Símbolos en el aparato

Sím- bolo Significado Lea el manual de instrucciones antes de la puesta en funcionamiento. Utilice protección para los ojos. Utilice protección para los oídos. Utilice protección para la boca. Proteja el aparato de la lluvia y la hu- medad.

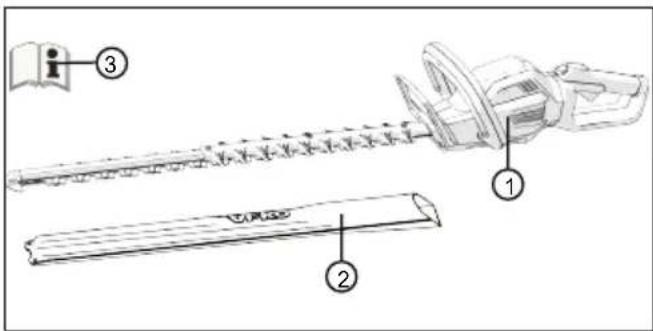

2.5 Volumen de suministro

Tras desembalar el aparato, compruebe que se hayan suministrado todos los componentes. NOTA La batería y el cargador no están inclui- dos en el volumen de suministro.

N.º Componente 1 Cortasetos HT 4260 2 Cubierta de protección para la cuchilla de corte 3 Manual de instrucciones

2.6 Vista general del producto (01)

La vista general del producto da una visión gene- ral del aparato. N.º Componente 1 Cuchillas de corte 2 Protección de manos 3 Mango delantero con interruptor de seguridad 4 Bloqueo para el mango regulable 5 Mango trasero con interruptor de encendido/apagado y conector hembra para el cable de conexión. 6 Batería* 7 Cargador con enchufe* 8 Sistema de correa de la batería con cable de conexión* 9 Cubierta de protección para la cu- chilla de corte 10 Manual de instrucciones *No incluido en el volumen de suministro, pero disponible con los siguientes números de artícu- lo:

Sistema de correa de la batería BTA 42 – art. n.º 127442

Batería de iones de litio – art. n.º 127390

Cargador – C150 Li, art. n.º 127391

3 INSTRUCCIONES DE SEGURIDAD

3.1 Instrucciones generales de seguridad

para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias e instruc- ciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede cau- sar descargas eléctricas, incendios y le- siones graves.

Guarde todas las advertencias e ins- trucciones de seguridad para un uso futuro. El término "herramienta eléctrica", empleado en las instrucciones de seguridad, hace referencia a herramientas eléctricas alimentadas por red (con cable) y a herramientas eléctricas alimentadas por batería (sin cable).ES 68 HT 4260 | HT 4245 Instrucciones de seguridad

3.1.1 Seguridad en el lugar de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo desordena- das y sin iluminación pueden causar acciden- tes.

No utilice la herramienta eléctrica en una zona expuesta a riesgos de explosión, en la que haya polvos, gases o líquidos infla- mables. Estas herramientas originan chispas que pueden inflamar el polvo o los gases.

Mantenga a los niños y a las demás per- sonas alejadas mientras utiliza la herra- mienta eléctrica. Las distracciones pueden hacerle perder el control de la herramienta eléctrica.

3.1.2 Seguridad eléctrica

El enchufe de red de la herramienta eléc- trica debe coincidir con la toma de co- rriente. No se puede cambiar el enchufe. No use ningún adaptador con las herra- mientas eléctricas conectadas a tierra. Los enchufes originales y las tomas de co- rriente adecuadas disminuyen el riesgo de descargas eléctricas.

Evite el contacto corporal con superficies puestas a tierra tales como tubos, radia- dores, cocinas y neveras. Existe un alto riesgo de sufrir una descarga eléctrica si el cuerpo está puesto a tierra.

Mantenga las herramientas eléctricas ale- jadas de la lluvia y la humedad. La pene- tración de agua en el aparato eléctrico au- menta el riesgo de descarga eléctrica.

No use el cable para fines extraños, para llevar el aparato, colgarlo o tirar de la cla- vija del enchufe. Mantenga el cable aleja- do del calor, aceite, bordes afilados o pie- zas móviles del aparato. El peligro de des- cargas eléctricas aumenta si el cable está dañado o enrollado.

Si trabaja con un aparato eléctrico al aire libre, utilice un alargador que también sea adecuado para el exterior. El uso de un alargador adecuado para el exterior reduce el peligro de descargas eléctricas.

Si no puede evitar el uso del aparto en un ambiente húmedo, utilice un interruptor diferencial. El uso de este interruptor dife- rencial evita el riesgo de una descarga eléc- trica.

3.1.3 Seguridad de personas

Esté atento, preste atención a lo que hace y proceda con sentido común cuando tra- baje con una herramienta eléctrica. No uti- lice el aparato eléctrico si está cansado o bajo la influencia de drogas, alcohol o me- dicamentos. Un momento de distracción en el uso del aparato puede causar graves le- siones.

Utilice equipo de protección personal y siempre gafas de protección. El uso de equipos de protección personal, como más- cara contra el polvo, zapatos de seguridad antideslizantes, casco de protección o pro- tección para los oídos, según el tipo y aplica- ción de la herramienta eléctrica, reduce el riesgo de lesiones.

Evite una puesta en funcionamiento invo- luntaria. Asegúrese de que la herramienta eléctrica está desconectada antes de en- chufarla a la red eléctrica, conectar la ba- tería o transportarla. Al transportar la herra- mienta eléctrica se pueden producir acciden- tes si el dedo está en el interruptor o si la he- rramienta eléctrica está encendida y conecta- da a la red eléctrica.

Retire las llaves de ajuste antes de conec- tar el aparato. Una llave olvidada en alguna de las piezas giratorias puede causar lesio- nes.

Procure mantener una postura normal. Mantenga una postura firme y el equilibrio en todo momento. Esto permite un mayor control de la herramienta eléctrica en situa- ciones inesperadas.

Utilice la ropa adecuada. No utilice ropa holgada ni joyas. Mantenga el pelo y la ro- pa alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden en- gancharse en las piezas móviles.

Si dispone de dispositivos para la extrac- ción y recogida de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un dispositivo as- pirador de polvo puede reducir los riesgos re- lacionados con el polvo.

3.1.4 Uso y manejo de la herramienta

No sobrecargue el aparato. Utilice la he- rramienta eléctrica adecuada para realizar el trabajo. Con la herramienta eléctrica apro- piada trabaja mejor y más seguro en el área de servicio especificada.442203_b 69 Instrucciones de seguridad

No utilice una herramienta eléctrica cuyo interruptor esté defectuoso. Un aparato eléctrico, que no se puede encender o apa- gar más, es peligroso y se debe reparar.

Saque el conector del enchufe y/o retire la batería antes de efectuar los ajustes del aparato, cambiar los accesorios o apartar el aparato. Esta medida de precaución impi- de el arranque accidental de la herramienta eléctrica.

Conserve el aparato eléctrico que no se utilice fuera del alcance de los niños. No permita que las personas que no están fa- miliarizadas con el aparato o no hayan leí- do estas instrucciones utilicen el aparato. Las herramientas eléctricas son peligrosas si son utilizadas por personas sin experiencia.

Consérvese con cuidado la herramienta eléctrica. Controle si las piezas móviles funcionan perfectamente y no se atascan, si hay piezas rotas o dañadas que perjudi- quen de forma que puedan perjudicar el funcionamiento de la herramienta eléctri- ca. Encargue la reparación de las piezas dañadas antes del uso del aparato eléctri- co. Muchos accidentes han sido provocados por herramientas eléctricas incorrectamente reparadas.

Mantenga las herramientas de corte afila- das y limpias. Las herramientas de corte cuidadosamente conservadas con bordes de corte afilados se atascan menos y son más fáciles de controlar.

Utilice la herramienta eléctrica, los acce- sorios, las herramientas de aplicación, etc., según estas indicaciones. Tenga en cuenta las condiciones del trabajo y las actividades a realizar. El uso de aparatos eléctricos para aplicaciones distintas a las previstas puede dar lugar a situaciones de peligro.

3.1.5 Uso y manejo de la herramienta con

Cargue la batería únicamente en cargado- res recomendados por el fabricante. Exis- te peligro de incendio si se carga la batería en un cargador que es apropiado para otro ti- po de batería.

Utilice únicamente las baterías previstas para las herramientas eléctricas. En caso de utilizar otras baterías, existe riesgo de in- cendio y lesiones.

Mantenga la batería que no utilice lejos de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos, que puedan pro- vocar un puenteo entre los contactos. Un cortocircuito de los contactos de la batería puede tener como consecuencia quemadu- ras o incendio.

En caso de una aplicación incorrecta, puede salir líquido de la batería. Evite el contacto con el mismo. En caso de con- tacto accidental, lávese con agua. Si el lí- quido entra en contacto con los ojos, acu- da al médico. El líquido que sale de la bate- ría puede causar irritaciones de la piel o que- maduras.

3.1.6 Servicio técnico

Solamente el personal cualificado puede reparar la herramienta eléctrica y sólo con piezas de repuesto originales. De este mo- do se garantiza que se mantenga la seguri- dad del aparato.

3.2 Instrucciones de seguridad para

Mantenga todas las partes del cuerpo ale- jadas de la cuchilla de corte. No intente retirar el material cortado mientras la cu- chilla está en movimiento o sostener el material que vaya a cortar. Retire el mate- rial cortado que haya quedado atascado solamente con el aparato desconectado. Un momento de distracción en el uso del cor- tasetos puede causar graves lesiones.

Transporte el cortasetos por el mango con la cuchilla parada. Coloque siempre la cubierta de protección cuando trans- porte o almacene el cortasetos. El manejo cuidadoso del aparato reduce el riesgo de le- siones ocasionadas por la cuchilla.

Sujete la herramienta eléctrica por la su- perficie aislante del mango para impedir que la cuchilla de corte entre en contacto con cables eléctricos ocultos. El contacto de la cuchilla de corte con un cable de alta tensión puede poner bajo tensión las piezas metálicas y provocar una descarga eléctrica.ES 70 HT 4260 | HT 4245 Instrucciones de seguridad

3.3 Exposición a vibraciones

¡ADVERTENCIA! Peligro debido a la vibración El valor efectivo de emisión de vibracio- nes al utilizar el aparato puede diferir del valor especificado por el fabricante. An- tes y durante el uso tenga en cuenta los siguientes factores de influencia:

¿El aparato se utiliza conforme al uso previsto?

¿El material se corta o se trabaja de una manera adecuada?

¿El aparato se encuentra en un es- tado de uso correcto?

¿La herramienta de corte está debi- damente afilada y se ha colocado la herramienta de corte adecuada?

¿Se han montado las asas de suje- ción y, en caso necesario, las asas antivibración opcionales, y están fir- memente unidas al aparato?

Opere el aparato únicamente con el número de revoluciones del motor necesario para lle- var a cabo el trabajo en cuestión. Evite el nú- mero de revoluciones máximo para reducir el ruido y las vibraciones.

Si se usa de manera indebida o se lleva a cabo un mal mantenimiento puede aumentar el ruido y las vibraciones del aparato. perjudi- cando la salud. En ese caso, apague inme- diatamente el aparato y llévelo a reparar a un taller del servicio técnico autorizado.

El grado de exposición a vibraciones depen- de del trabajo que se realiza y de cómo se utiliza el aparato. Tenga esto en cuenta y ha- ga las pausas necesarias durante el trabajo. Esto reducirá notablemente la exposición a vibraciones durante todo el período de traba- jo.

El uso prolongado del aparato expone al usuario a vibraciones que podrían causarle problemas de circulación ("dedos blancos"). Para evitar este riesgo lleve guantes y man- tenga las manos calientes. En caso de que se detecte cualquier síntoma de "dedos blan- cos" acuda inmediatamente a un médico. En- tre estos síntomas están: adormecimiento, pérdida de sensibilidad, cosquilleo, picor, do- lor, fuerza debilitada, cambio de color o del estado de la piel. Normalmente, estos sínto- mas afectan a los dedos, las manos o el pul- so. El peligro aumenta con las bajas tempe- raturas.

Realice descansos largos durante su jornada laboral para que pueda recuperarse del ruido y las vibraciones. A la hora de trabajar con equipos que producen fuertes vibraciones or- ganícese el trabajo repartido en varios días.

Si observa una sensación desagradable o al- teraciones en el color de la piel de las manos mientras usa el aparato, interrumpa el trabajo inmediatamente. Haga pausas con duración suficiente. Si no hace suficientes pausas, po- dría llegar a sufrir el síndrome de vibración mano-brazo.

Minimice el riesgo de exposición a vibracio- nes. Cuide el aparato siguiendo las instruc- ciones del manual.

Si utiliza el aparato con frecuencia, póngase en contacto con su distribuidor especializado para adquirir accesorios antivibración (p.ej. empuñaduras).

Evite trabajar con el aparato a temperaturas inferiores a 10°C. Determine en un plan de trabajo de qué forma puede reducir las vibra- ciones.

3.4 Exposición al ruido

Es inevitable un determinado grado de exposi- ción al ruido con este aparato. Efectúe los traba- jos con mayor nivel de ruido a horas en que esté permitido y sea adecuado. Respete el horario de descanso y limite el trabajo a la duración necesa- ria. Una protección adecuada para los oídos es necesaria para protegerse usted mismo y otras personas cercanas.

3.5 Instrucciones de seguridad sobre la

batería Este apartado cita todas las indicaciones de se- guridad básicas que deben tenerse en cuenta a la hora de utilizar la batería. Lea estas indicacio- nes.

Utilice la batería únicamente de la manera prevista, es decir, para dispositivos a pilas de la empresa AL-KO. Cargue la batería única- mente con el cargador AL-KO indicado.

Saque del envase original la nueva batería cuando vaya a utilizarla.

Cargue la batería completamente antes de su primer uso y utilice siempre el cargador especificado. Respete siempre las indicacio- nes del manual de instrucciones para cargar la batería.442203_b 71 Instrucciones de seguridad

No utilice la batería en entornos con peligro de explosión y de incendio.

Cuando esté utilizándose en el aparato, no exponga la batería al agua ni a la humedad.

Proteja la batería del calor, el aceite y el fue- go para no dañarla y evitar que se generen vapores y líquidos electrolíticos. Existe peli- gro de explosiones.

No tire ni arroje la batería.

No utilice la batería sucia o mojada. Antes de utilizarla, limpie y seque la batería con un pa- ño seco y limpio.

Mantenga la batería cargada y sin utilizar fuera del alcance objetos metálicos para evi- tar el sobrepuenteo de contactos (p. ej. clips, monedas, llaves, clavos, tornillos). No mani- pule la batería con objetos puntiagudos (p.ej., destornillador). Esto puede provocar un cortocircuito interno y, con ello, causar un sobrecalentamiento, un incendio o la explo- sión de la batería.

No abra, desmonte ni despiece la batería. Existe peligro de cortocircuito y de descarga eléctrica.

Si se hace un uso indebido y si la batería es- tá dañada pueden salir vapores y líquido electrolítico de ella. Ventile suficientemente la estancia y acuda a un médico en caso de molestias. En caso de contacto con líquido electrolítico, lávese la zona afectada exhaustivamente y enjuáguese los ojos abundantemente de in- mediato. Después, acuda a un médico.

Las personas no autorizadas no pueden utili- zar la batería a no ser que estén supervisa- das por una persona responsable de su se- guridad o hayan recibido de ella instruccio- nes sobre el modo de funcionamiento de la batería. Las personas no autorizadas son, por ejemplo:

personas (incluidos los niños) cuya capa- cidad física, psíquica o sensorial esté li- mitada.

personas sin experiencia y/o sin conoci- mientos sobre la batería.

Deben vigilarse a los niños para que no jue- guen con la batería.

No deje la batería permanentemente en el cargador. Si no va a utilizarla durante mucho tiempo, saque la batería del cargador.

Saque la batería de los aparatos que se utili- zan cuando no vaya a utilizarlos.

Almacene la batería que no se use en un lu- gar seco y cerrado. Protéjala del calor y de la radiación solar directa. Las personas no au- torizadas y los niños no deben tener acceso a la batería.

3.6 Instrucciones de seguridad sobre el

cargador Este apartado cita todas las indicaciones de se- guridad y advertencias básicas que deben tener- se en cuenta a la hora de utilizar el cargador. Lea estas indicaciones.

Utilice el aparato únicamente conforme a lo previsto, es decir, para cargar la batería pre- vista. Cargue únicamente baterías originales de AL-KO con el cargador.

Antes de cada uso, compruebe si el aparato completo y, en especial, el cable de alimen- tación y el compartimento de la batería pre- sentan daños. Utilice el aparato únicamente si se encuentra en perfecto estado.

No opere el aparato en entornos con peligro de explosión y de incendio.

Opere el aparato únicamente en espacios cerrados y no lo exponga a agua ni hume- dad.

Coloque el cargador siempre sobre una su- perficie bien ventilada y no inflamable, ya que se calienta durante el proceso de carga. Deje libres las ranuras de ventilación y no cu- bra el aparato.

Antes de conectar el cargador compruebe si está disponible la tensión de red mencionada en los datos técnicos.

Utilice el cable de alimentación solamente para conectar el cargador, no para otros fi- nes. No transporte el cargador sujetándolo por el cable de alimentación, ni desenchufe el conector tirando del cable.

Proteja el cable de alimentación del calor, el aceite y los bordes afilados para evitar que sufra daños.

No utilice el cargador ni la batería si están sucios o mojados. Limpie y seque el aparato y la batería antes del uso.

No abra el cargador ni la batería. Existe peli- gro de cortocircuito y de descarga eléctrica.

Por su seguridad, permita sólo al personal especializado cualificado que repare el apa- rato y sólo con piezas de repuesto originales.

Este aparato no puede ser utilizado por per- sonas no autorizadas a no ser que estén su-ES 72 HT 4260 | HT 4245 Puesta en funcionamiento pervisadas por una persona responsable de su seguridad o hayan recibido de ella instruc- ciones sobre el modo de funcionamiento del aparato. Las personas no autorizadas son, por ejemplo:

personas (incluidos los niños) cuya capa- cidad física, psíquica o sensorial esté li- mitada

personas sin experiencia y/o sin conoci- mientos sobre el aparato.

Se debe vigilar y enseñar a los niños para que no jueguen con el aparato.

Almacene el aparato que no se use seco y en un lugar cerrado. Las personas no autori- zadas y los niños no deben tener acceso al aparato.

3.7 Instrucciones de seguridad para el

funcionamiento ¡ADVERTENCIA! Peligro por campo electromagnético Esta herramienta eléctrica genera un campo electromagnético durante su fun- cionamiento. Este campo puede interfe- rir, en determinadas circunstancias, con implantes médicos activos o pasivos.

Para reducir el riesgo de lesiones graves o la muerte, recomendamos a las personas con implantes que consulten a su médico y al fabrican- te del implante antes de usar esta herramienta eléctrica.

Tenga en cuenta que el usuario es el respon- sable de los accidentes y daños que se pue- dan producir a otras personas o a su propie- dad.

Utilice el aparato únicamente para aquellos trabajos para los que está previsto. Un uso no previsto puede producir lesiones y daños materiales.

Utilice el aparato únicamente cuando no ha- ya otras personas ni animales en la zona de trabajo.

Mantenga una distancia de seguridad con respecto a personas y animales o bien des- conecte el aparato cuando se aproxime a personas y animales.

Antes de proceder a cortar, registre los setos y arbustos en busca de objetos ocultos, p.ej., alambres, alambradas, cables eléctri- cos, herramientas de jardinería o botellas, y retírelos.

Desplace y transporte el aparato de forma que la cuchilla de corte no entre en contacto con ninguna personal ni ningún animal. An- tes del transporte coloque la cubierta de pro- tección sobre la cuchilla de corte.

Durante el trabajo, no sujete las ramas que van a cortarse.

Desconecte el aparato y espere a que la cu- chilla de corte se haya detenido antes de reti- rar la rama enganchada.

Retire la batería del aparato y coloque la cu- bierta de protección sobre la cuchilla de corte en caso de:

Trabajos de prueba, ajuste y limpieza

Trabajos con la cuchilla de corte

Trabajos de mantenimiento y reparación

4.1 Carga de la batería

¡PRECAUCIÓN! Peligro de incendio durante la carga. Si el cargador se calienta y este está si- tuado sobre una base que se inflama con facilidad y la estancia no está lo su- ficientemente ventilada, existe peligro de incendio.

Utilice el cargador siempre sobre una base que no prenda con facili- dad y en un entorno no inflamable.

Si existe: Deje libres las ranuras de ventilación. NOTA La batería y el cargador no están inclui- dos en el volumen de suministro. NOTA Cargue la batería por completo antes de utilizarla por primera vez. La batería se puede cargar en cualquier estado de carga. La interrupción de la carga no da- ña la batería.442203_b 73 Funcionamiento NOTA La batería está protegida frente a sobre- carga durante la carga ya que el estado de carga se detecta automáticamente; la batería puede permanecer en el carga- dor algún tiempo pero no de manera permanente.

1. Conecte la batería (01/6) y el cargador

(01/7), y enchufe el cargador a la tensión de alimentación. Comienza el proceso de carga. El LED del cargador se ilumina en verde, en la batería se muestra el estado de carga.

2. Observe las indicaciones del estado de carga

en la batería. El proceso de carga dura en torno a dos horas y media para una carga completa. El proceso de carga finaliza auto- máticamente cuando la batería está cargada completamente.

3. Desconecte la batería del cargador y el car-

gador de la tensión de alimentación. 5 FUNCIONAMIENTO ¡ADVERTENCIA! Peligro de lesiones por piezas del aparato que se sueltan Si se sueltan piezas durante el funciona- miento pueden producirse lesiones muy graves.

Antes de conectar el aparato, com- pruebe que todas las piezas estén bien atornilladas.

Fije las herramientas de corte para que no puedan soltarse durante el funcionamiento.

5.1 Colocar el sistema de correa de la

batería (02) a (05) Coloque el sistema de correa de la batería con- forme a las figuras de (02) a (05).

5.2 Insertar la batería (06)

Colocación de la batería

1. Introduzca la batería (06/1) en el sistema de

correa de la batería (06/2) (06/a) hasta que encaje. Sacar la batería

1. Pulse el botón de desbloqueo (06/3) de la

batería (06/1) y manténgalo pulsado.

2. Saque la batería (06/1) (06/b).

5.3 Establezca la alimentación de tensión

(07, 08) Montar el cable de conexión

1. Alinee el primer conector del cable de cone-

xión (07/1) con la espiga de guía y la ranura de guía del conector del sistema de correa de la batería (07/2), únalo y gírelo ligeramen- te en sentido horario hasta que se escuche encajar el interruptor de bloqueo y desblo- queo (07/3).

2. Alinee el segundo conector del cable de co-

nexión (08/1) con la espiga de guía y la ranu- ra de guía del conector hembra, introdúzcalo en el conector hembra del aparato (08/2) (08/ a) y gírelo ligeramente en sentido horario hasta que se escuche encajar el interruptor de bloqueo y desbloqueo (08/3). Desmontar el cable de conexión

1. Tire hacia atrás del interruptor de bloqueo y

desbloqueo (07/3) (07/b), gire el conector li- geramente hacia la izquierda y extráigalo (07/c).

2. Tire hacia atrás del interruptor de bloqueo y

desbloqueo (08/3) (08/b), gire el conector li- geramente hacia la izquierda y extráigalo del conector hembra del aparato (08/2) (08/c).

1. Pulse el botón de desbloqueo (11/1).

2. Gire el mango 90° hacia la izquierda o la de-

recha (11/a) hasta que encaje.

3. Suelte el botón de desbloqueo (11/1).

Girar hacia atrás el mango

1. Pulse el botón de desbloqueo (11/1).

2. Gire hacia atrás el mango hasta la posición

inicial hasta que encaje.

3. Suelte el botón de desbloqueo (11/1).

5.5 Puesta en funcionamiento del

1. Colóquese en un lugar seguro.

2. Sujete el mango delantero (09/1) con una

mano y, después, el mango trasero (09/2) con la otra.

3. Pulse el interruptor de seguridad situado en

el mango delantero (09/a) y a continuación pulse el interruptor de encendido/apagado si- tuado en el mango trasero (09/b). El aparato arranca.ES 74 HT 4260 | HT 4245 Proceso y técnica de trabajo (12)

4. Mantenga pulsados ambos interruptores du-

rante el trabajo. En el momento en que se suelte una de las teclas, el aparato deja de funcionar.

5.6 Modo Eco / Modo Power (10)

El aparato está equipado con un Modo Eco/Modo Power. Puede elegir según prefiera entre el Mo- do Eco (aprox.1200rpm) y el Modo Power (aprox.1500rpm) pulsando el botón (10/1). Si está conectado el Modo Power, se iluminará el indicador LED verde. Cuando el aparato se apaga y luego se vuelve a encender, arranca con el ajuste seleccionado por última vez.

6 PROCESO Y TÉCNICA DE TRABAJO

(12) ¡ADVERTENCIA! Incremento del peligro de caída Existe un riesgo de caída considerable si el trabajo se lleva a cabo desde una posición elevada (por ejemplo, una es- calera).

Trabaje con el aparato siempre des- de el suelo y procure adoptar una postura segura.

Siga las indicaciones de seguridad.

Corte el seto con regularidad y únicamente a las horas permitidas.

Corte únicamente las ramas finas y los bro- tes nuevos de la superficie del seto; no corte a demasiada profundidad.

Siempre corte los lados del seto primero y después la parte de arriba. De este modo se evita que caigan cortes del seto en las zonas que todavía no se han trabajado.

Los setos siempre se deben cortar siempre de forma trapezoidal. para evitar calvas en las ramas inferiores (12).

Únicamente retire el material cortado con el motor parado.

Coloque la cubierta de protección.

Extraiga la batería y compruebe si el aparato presenta daños después de su uso.

7 MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA! Peligro de lesiones por cortes Peligro de lesiones por cortes al tocar partes afiladas y en movimiento del apa- rato, así como las herramientas de cor- te.

Desconecte siempre el aparato an- tes de efectuar trabajos de manteni- miento, conservación o limpieza. Retire la batería.

Utilice siempre guantes de seguri- dad cuando realice trabajos de man- tenimiento, conservación y limpieza. NOTA Los trabajos de reparación solo pueden ser realizados por los centros de servi- cio técnico o empresas especializadas competentes.

No exponga el aparato a la humedad.

Limpie la cuchilla de corte y la carcasa con un cepillo y un paño después de cada uso. No utilice agua ni detergentes o disolventes agresivos – Peligro de corrosión y daños en las piezas de plástico.

Extraiga la batería y compruebe si el aparato presenta daños después de cada uso.

Limpie la cuchilla de corte y rocíela con acei- te antioxidante.

Compruebe periódicamente la cuchilla de corte. Acuda al servicio técnico de AL-KO si:

la cuchilla de corte está defectuosa.

la cuchilla de corte está desafilada.

la cuchilla de corte está excesivamente desgastada.

Compruebe que todos los tornillos estén fir- memente asentados.

Compruebe si los contactos eléctricos del aparato presentan corrosión; en caso nece- sario, límpielos con un pincel de alambre fino y a continuación rocíelos con un spray de contactos. 8 TRANSPORTE Antes del transporte, tome las siguientes medi- das:

1. Desconecte el aparato.

2. Retire la batería del aparato.442203_b 75

3. Embale la batería adecuadamente (ver más

abajo). NOTA La energía nominal de la batería supera los 100Wh. Por eso deben respetarse las siguientes instrucciones de transpor- te. La batería de ion de litio incluida está sujeta a las disposiciones relativas al transporte de mercan- cías peligrosas aunque puede transportarse en condiciones más simples:

Un usuario privado puede transportar la bate- ría por carretera sin más, siempre y cuando el embalaje de esta esté condicionado para la venta al por menor y dicho transporte sea para fines privados.

Los usuarios industriales que realicen el transporte en el contexto de su actividad principal (p.ej. entregas desde y hacia obras o exhibiciones) también pueden aplicar esta simplificación. En los dos casos mencionados anteriormente de- ben tomarse precauciones obligatoriamente para evitar que se libere el contenido. En otros casos deberán respetarse obligatoriamente las disposi- ciones relativas al transporte de mercancías peli- grosas. En caso de incumplimiento, se impon- drán sanciones graves al emisor y, si procede, también al transportista. Otras indicaciones sobre transporte y envío

Transportar o enviar las baterías de iones de litio solo en perfecto estado.

Para transportar la batería utilizar únicamen- te el cartón original o un cartón especial para mercancías peligrosas (no es necesario para baterías con una energía nominal inferior a 100Wh).

Cerrar con adhesivo los contactos de la bate- ría abiertos para evitar un cortocircuito.

Asegurar la batería frente a deslizamientos dentro del embalaje para evitar que la batería se dañe.

Asegurarse de que la marcación y la docu- mentación de envío sean correctas para el transporte y el envío (p. ej., por parte de la empresa de paquetería o expedición).

Antes de realizar el transporte, infórmese so- bre si el proveedor de servicios que usted ha elegido puede transportar el aparato y notifi- que su envío. Recomendamos ponerse en contacto con un es- pecialista en mercancías peligrosas para prepa- rar el envío. También deberán respectarse otras posibles disposiciones nacionales. 9 ALMACENAMIENTO

9.1 Almacenamiento del aparato

Después de cada uso limpie a fondo el apa- rato y sus accesorios y, en caso necesario, coloque todas las cubiertas de protección.

Almacene el aparato en un lugar seco, prote- gido contra heladas y que se pueda cerrar con llave.

Guarde el aparato fuera del alcance de niños y personas no autorizadas. Antes de períodos de inactividad de más de 30días, lleve a cabo las siguientes tareas:

Limpie la cuchilla de corte y rocíela con acei- te antioxidante.

Limpie a fondo el aparato y almacénelo en un lugar seco.

9.2 Almacenamiento de la batería y el

cargador ¡PELIGRO! Peligro por explosiones e incendios. Pueden morir personas o resultar grave- mente heridas si la batería explota debi- do a que se almacena delante de llamas abiertas o fuentes de calor.

Almacene la batería en un lugar fresco y seco pero no delante de fuentes de calor ni llamas abiertas. NOTA La batería está protegida frente a sobre- carga durante la carga ya que el estado de carga se detecta automáticamente; la batería puede permanecer en el carga- dor algún tiempo pero no de manera permanente.

Almacene la batería en un lugar seco y sin riesgo de heladas a una temperatura de al- macenamiento de entre 0°C y +35°C y con un estado de carga de aprox. 40-60%.

No almacene la batería cerca de objetos de metal o que contengan ácidos debido al peli- gro de cortocircuito.

La batería se debe recargar tras cierto tiem- po de almacenamiento. Tenga en cuenta alES 76 HT 4260 | HT 4245 Eliminación del producto respecto el manual de instrucciones de la ba- tería.

10 ELIMINACIÓN DEL PRODUCTO

Indicaciones sobre la ley alemana de equipos eléctricos y electrónicos (ElektroG)

Los aparatos eléctricos y electrónicos antiguos no pertenecen a la basura do- méstica y deben eliminarse por sepa- rado.

Las baterías o pilas gastadas que no sean fi- jas deben retirarse antes del aparato. La ley alemana de baterías rige su eliminación.

El propietario o usuario de equipos eléctricos y electrónicos están obligados por ley a de- volverlas tras su uso.

El usuario final asume la responsable propia de borrar los datos personales del equipo an- tiguo que quiere eliminar. El símbolo del contenedor tachado significa que los aparatos eléctricos y electrónicos no se pue- den tirar a la basura doméstica. Los aparatos eléctricos y electrónicos pueden depositarse en los siguientes puntos:

Puntos de recogida y eliminación públicos (p.ej. recintos municipales)

Puntos de venta de electrodomésticos (físi- cos y en línea) siempre que el comerciante esté obligado a recoger aparatos u ofrezca el servicio voluntariamente. Estas afirmaciones solamente son válidas para aparatos que se instalen y se vendan en los paí- ses de la Unión Europea y que estén sujetos a la Directiva europea 2012/19/UE. En países fuera de la Unión Europea pueden estar vigentes unas disposiciones diferentes a ésta en materia de eli- minación de aparatos eléctricos y electrónicos antiguos. Indicaciones sobre la ley alemana de baterías (BattG)

Las pilas y baterías gastadas no perte- necen a la basura doméstica sino que deben eliminarse por separado.

Consulte el resto de indicaciones del manual de operación y montaje para extraer con se- guridad las baterías o pilas del aparato elec- trónico y obtener información sobre el tipo y el sistema químico de las mismas.

El propietario o usuario de pilas y baterías están obligados por ley a devolverlas tras su uso. La devolución se limita a la entrega de cantidades normales. Las baterías gastadas pueden contener sustan- cias contaminantes y metales pesados que pue- den perjudicar el medio ambiente y la salud. Re- ciclar las baterías gastadas y aprovechar sus re- cursos contribuye a proteger estos dos bienes tan preciados. El símbolo del contenedor tachado significa que las baterías y las pilas no se puede tirar a la ba- sura doméstica. Si además del contenedor, debajo de este se en- cuentran los símbolos Hg, Cd o Pb significa lo si- guiente:

Hg: la batería contiene más de 0,0005% de mercurio

Cd: la batería contiene más de 0,002% de cadmio

Pb: la batería contiene más de 0,004% de plomo Las pilas y las baterías pueden entregarse gratui- tamente en los siguientes puntos:

Puntos de recogida y eliminación públicos (p.ej. recintos municipales)

Puntos de venta de pilas y baterías

Puntos de recogida del sistema de recogida comunitario para baterías gastadas de apa- ratos

Un punto de recogida del fabricante (en caso de que no sea miembro del sistema de reco- gida comunitario) Estas afirmaciones solamente son válidas para las baterías y pilas que se instalen y se vendan en los países de la Unión Europea y que estén sujetas a la Directiva europea 2006/66/CE. En países que no pertenezcan a la Unión Europea pueden estar vigentes otras disposiciones dife- rentes a esta en materia de eliminación de bate- rías y pilas.

11 SERVICIO DE ATENCIÓN AL

CLIENTE/SERVICIO TÉCNICO

Para cuestiones acerca de la garantía, reparacio- nes o piezas de recambio, diríjase al punto de servicio técnico deAL-KO más cercano. Lo en- contrará en la siguiente dirección electrónica: www.al-ko.com/service-contacts442203_b 77 Ayuda en caso de avería

12 AYUDA EN CASO DE AVERÍA

¡PRECAUCIÓN! Riesgo de lesiones Las partes del aparato afiladas y en mo- vimiento pueden producir lesiones.

Lleve siempre guantes protectores cuando realice trabajos de manteni- miento, conservación y limpieza. NOTA En caso de averías que no figuren en esta tabla o no pueda solucionar usted mismo, póngase en contacto con nues- tro servicio de atención al cliente. Problema Causa Solución El motor no funciona. La batería está agotada. Cargue la batería. Falta la batería o no está co- locada correctamente. Colocar la batería correctamente. No hay alimentación de co- rriente.

1. Retire la batería.

2. Limpie los contactos del aparato.

El guardamotor ha desco- nectado el motor debido a una sobrecarga. Espere hasta que el guardamotor vuelva a permitir la conexión del mo- tor. El motor funciona con inte- rrupciones.

El interruptor de encendi- do/apagado está defec- tuoso. Consulte al servicio técnico de AL-KO. La cuchilla de corte se ca- lienta. Se genera humo. No hay aceite en la cuchilla de corte.

3. Vuelva a colocar la batería.

La cuchilla de corte está mellada.

Muescas en la cuchilla de corte. Consulte al servicio técnico de AL-KO. Las ramas no se cortan lim- piamente. Las ramas se que- dan atrapadas a menudo en la cuchilla de corte. La cuchilla de corte está me- llada. Consulte al servicio técnico de AL-KO. El juego de deslizamiento de la cuchilla de corte es dema- siado grande. Consulte al servicio técnico de AL-KO. El motor se pone en marcha pero la cuchilla de corte no se mueve. Fallo del aparato Consulte al servicio técnico de AL-KO. El aparato vibra de forma anómala. Fallo del aparato Consulte al servicio técnico de AL-KO. El tiempo de funcionamiento de la batería disminuye con- siderablemente. La vida útil de la batería ha finalizado. Sustituir la batería. Utilizar sólo los accesorios originales del fabricante.ES 78 HT 4260 | HT 4245 Garantía Problema Causa Solución La batería no se puede car- gar. Los contactos de la batería están sucios. Consulte al servicio técnico de AL-KO. La batería o el cargador es- tán defectuosos. Pedir piezas de repuesto. Consulte al servicio técnico de AL-KO. La batería está demasiado caliente. Deje enfriar la batería. 13 GARANTÍA Durante el periodo legal de la garantía, nos comprometemos, a nuestra elección, a reparar o sustituir el aparato en caso de defecto de fabricación o material. El periodo de la garantía depende de la legis- lación del país donde se compró el aparato. Nuestra garantía solo tiene validez en los siguien- tes casos:

Se ha seguido el manual de instrucciones

Se manipula el aparato correctamente

Se han utilizado piezas de repuesto originales La garantía no tendrá validez en los siguientes ca- sos:

Intentos de reparación no autorizados

Modificaciones técnicas sin autorización

Un uso inadecuado Quedan excluidos de la garantía:

Los daños de pintura derivados del desgaste normal

Las piezas de desgaste que están identificadas con el marco xxxxxx (x) en la ficha de piezas de repuesto El plazo de garantía comienza con la compra por parte del primer comprador final. La fecha del com- probante de compra será determinante. Diríjase al comercio donde compró el aparato o al servicio de atención al cliente autorizado más cercano con esta declaración y el comprobante de compra original. De acuerdo con esta declaración, los derechos del comprador permanecen intactos frente al vende- dor.442203_b 79 Traducción de la Declaración de conformidad CE original 14 TRADUCCIÓN DE LA DECLARACIÓN DE CONFORMIDAD CE ORIGINAL Por la presente, declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los están- dares específicos del producto. Producto Cortasetos con batería Número de serie G2033022 Fabricante AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz (Alemania) Apoderado para la recopilación de la do- cumentación Andreas Hedrich Ichenhauser Str. 14 89359 Kötz (Alemania) Tipo HT 4260 HT 4245 Nivel de potencia acústi-
