125 SE (2022) - Motocicleta Sherco - Manual de uso y guía de instrucciones gratis

Tipo de producto	Moto todoterreno
Marca	Sherco
Modelo	125 SE (2022)
Categoría	Moto
Dimensiones (L x A x H)	2260 x 820 x 950 mm
Distancia entre ejes	1465 mm
Altura libre al suelo	355 mm
Altura del asiento	950 mm
Motor	Monocilíndrico 2 tiempos, refrigeración líquida
Cilindrada	124,81 cc
Alimentación	Carburador KEIHIN PWK 36; combustible super sin plomo 95 octanos + aceite 2T (2%)
Arranque	Eléctrico con batería de litio (Keyless)
Transmisión	Manual, 6 velocidades, cadena
Embrague	Multidisco en baño de aceite, mando hidráulico
Chasis	Semi-perimétrico en acero CrMo, bucle trasero en aluminio
Horquilla	KAYABA USD ∅48 mm, ajustable (compresión/extensión)
Suspensión trasera	KAYABA con botella separada, ajustable
Freno delantero	Disco ∅260 mm, pastillas reemplazables
Freno trasero	Disco ∅220 mm, pastillas reemplazables
Neumáticos	Delantero 90/90-21, trasero 140/80-18; presión todoterreno 0,9 bar
Capacidad del depósito	10,4 L (incluye 1 L de reserva)
Batería	Litio 12 V 2 Ah (Factory) o 12 V 4 Ah (Racing)
Sistema keyless	Arranque sin llave, parada automática después de 30 s de inactividad

Preguntas frecuentes - 125 SE (2022) Sherco

¿Cómo arrancar el motor en frío?

Coloque el selector de velocidad en punto muerto, accione el starter, luego presione el botón de arranque sin acelerar. Deje calentar unos minutos antes de desactivar el starter.

¿Qué combustible usar y en qué proporciones?

Use supercombustible sin plomo de índice de octano 95 mínimo, mezclado con 2% de aceite de motor 2T. Por ejemplo, 1 litro de aceite por 50 litros de gasolina.

¿Cómo ajustar la posición del manillar?

Retire los cuatro tornillos de las abrazaderas del manillar, quite el manillar, luego mueva las abrazaderas superiores a los agujeros deseados (distancia A = 13 mm, excentricidad B = 4 mm). Vuelva a montar el manillar y apriete los tornillos a 25 Nm (abrazaderas) y 40 Nm (abrazaderas superiores) con fijador de roscas Loctite 243.

¿Cómo drenar el aceite de la caja de cambios?

Coloque la moto en vertical, quite el cárter del motor, luego desenrosque los tapones de drenaje (1 y 2). Deje escurrir el aceite caliente, limpie los tapones, luego vuelva a enroscarlos a 15 Nm. Llene con 0,5 L de aceite SAE 5W40 por el tapón de llenado.

¿Cómo limpiar el filtro de aire?

Desmonte el asiento, retire el tornillo moleteado y saque el filtro con su soporte. Separe la espuma del soporte, límpiela con un limpiador especial (Motul A1 Filter Clean), deje secar, luego impregne con aceite para filtro (Motul A2 Air Filter Oil). Vuelva a montar centrando bien el filtro.

¿Cómo ajustar la compresión de la horquilla?

Gire el tornillo de ajuste (en la parte superior de cada tubo) en sentido horario hasta el tope, luego retroceda el número de clics deseado. Para uso estándar, 12 clics hacia atrás (modelo Factory) o 14 clics (Racing). Los ajustes Confort y Deporte se indican en el manual.

¿Qué hacer si la batería de litio no arranca en tiempo frío?

Si la temperatura es inferior a 15 °C, la potencia de arranque disminuye. Presione el botón de arranque durante 5 segundos, luego espere 30 segundos para que el calor se distribuya. También puede calentar la batería en el interior antes de arrancar.

¿Cómo verificar el nivel de líquido refrigerante?

Motor frío, coloque la moto en vertical. Desenrosque el tapón del radiador, luego el tornillo de purga. Llene hasta la parte superior del radiador, incline la moto a la derecha, complete, luego vuelva a enroscar. El vaso de expansión debe estar en la marca LEVEL.

¿Qué presión de neumáticos para uso todoterreno?

La presión recomendada para uso todoterreno es de 0,9 bar para ambos neumáticos (delantero y trasero). Verifique en frío antes de cada salida.

¿Cómo reemplazar la bombilla del faro?

Desmonte la placa del faro desabrochando las gomas y desconectando el conector. Retire la protección de goma en la parte trasera del faro, gire el portalámparas un cuarto de vuelta para extraerlo, luego reemplace la bombilla (tipo S2, 12V 35/35W). Vuelva a montar en sentido inverso.

MANUAL DE USUARIO 125 SE (2022) Sherco

Le agradece la confianza que ha depositado en ellos al comprar uno de sus productos.

Ahora es propietario de una SHERCO 125 SE. Podrá disfrutar de todo el placer de conducirla si sigue los consejos e instrucciones que SHERCO indica en este manual, así como respetando la legislación de tráfico.
Este manual explica el funcionamiento, revisión, mantenimiento y puesta a punto de su SHERCO. Si tuviera alguna duda sobre este manual o sobre su máquina, debe ponerse en contacto con su concesionario SHERCO: www.sherco.com / apartado "Dealers"
Tómese tiempo para leer atentamente y en su totalidad este manual antes de utilizar su máquina.
A fin de conservar su SHERCO en perfecto estado durante muchos años, asegúrese de hacerlo según los cuidados y mantenimiento descritos en este manual.
(El vehículo que usted ha comprado puede ser ligeramente distinto del vehículo que se encuentro en este manual.)
SHERCO se reserva el derecho de realizar modificaciones sin previo aviso.

REGISTRO DE LOS NÚMEROS DE SERIE

Indicar en sus espacios respectivos los números de serie del vehículo

Sello concesionario

Número de bastidor (p.167)

Tipo y número de motor (p.167)

ÍNDICE

Características técnicas 162

Descripción del vehículo 166

Localización de los números de serie ..... 167

Mandos y controles ....168

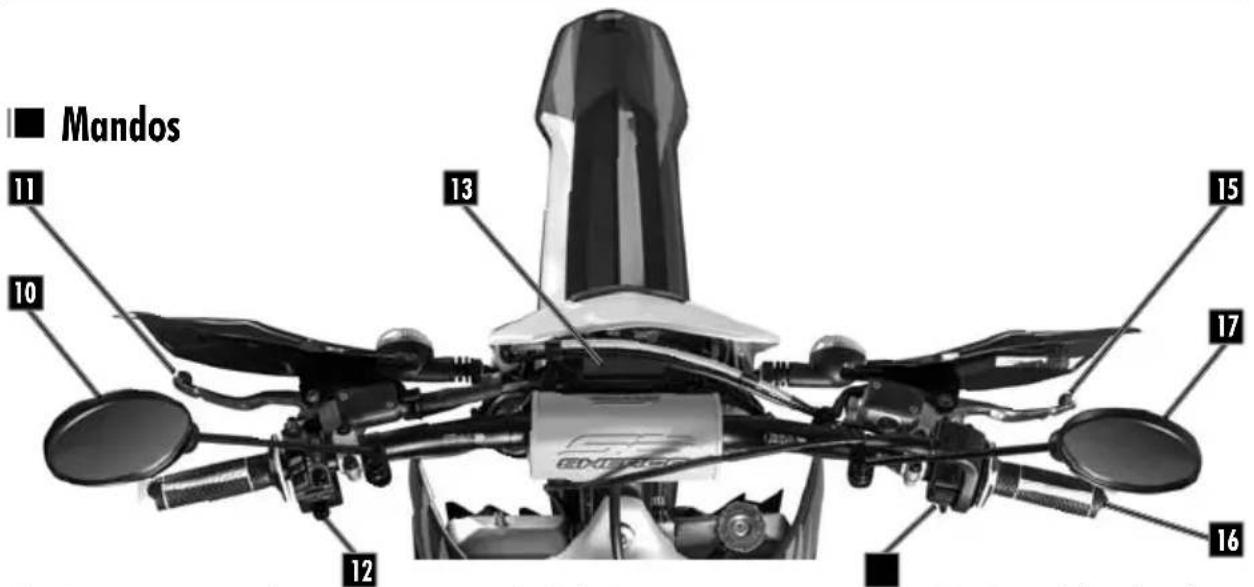

Mandos de mano: palanca de embrague, de freno delantero, interruptores ....168

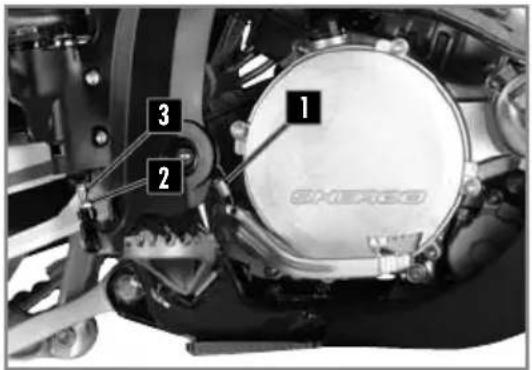

Mandos de pie: cambio de marcha, caballete, freno trasero 171

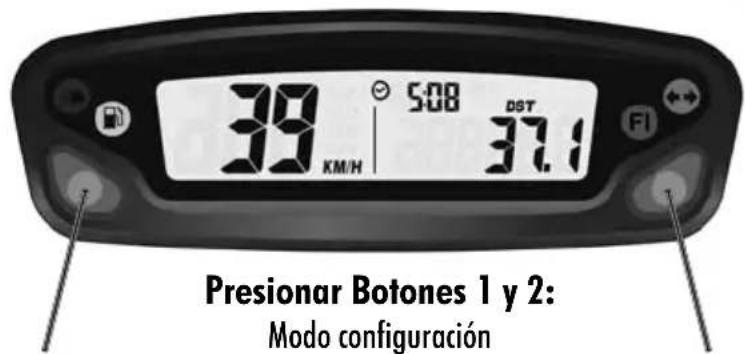

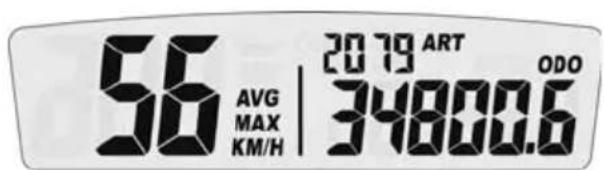

Velocímetro 172

Apertura / Cierre depósito de combustible ..... 176

Conducción 178

Instrucciones de seguridad ....179

Sistema de refrigeración ....180

Control de nivel de líquido de refrigeración ..... 180

Vaciado del líquido de refrigeración ....181

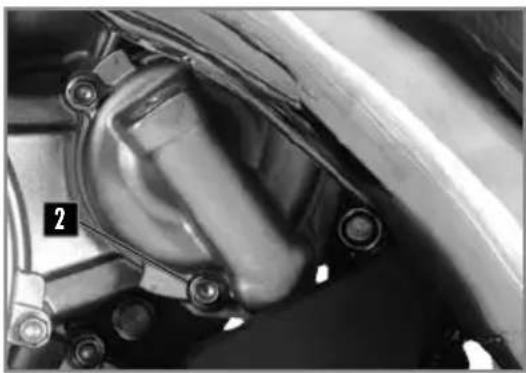

Llenado del líquido de refrigeración 182

Reglaje del motor 183

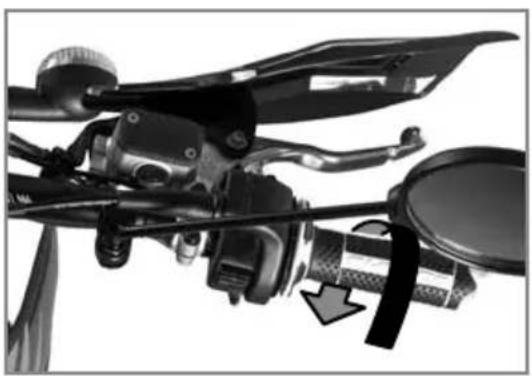

Controlar el juego del cable de acelerador 183

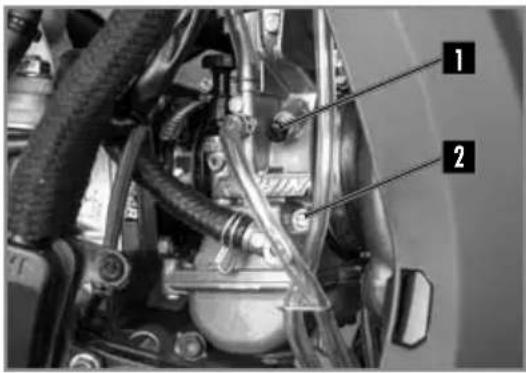

Ajuste del ralentí 184

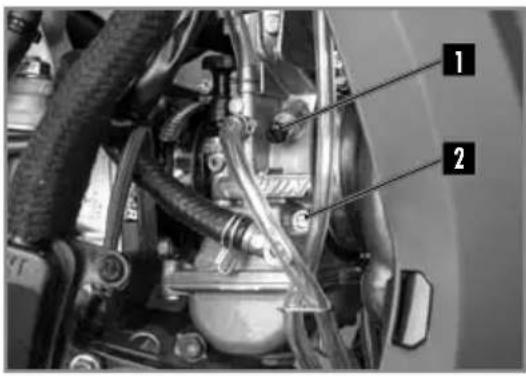

Reglaje del carburador 184

Tabla de ajuste carburación ....186

Mantenimiento del motor 187

Vaciado aceite cambio 187

Llenado aceite cambio 187

Reglaje parte ciclo 188

Posición del manillar 188

Reglaje de los topes de dirección 189

Reglaje de base de la parte ciclo en función del piloto .... 189

Reglaje de la compresión de la horquilla .....190

Reglaje de la descompresión de la horquilla ..... 190

Ajuste de la compresión a baja velocidad del amortiguador 191

Ajuste de la compresión a alta velocidad del amortiguador 191

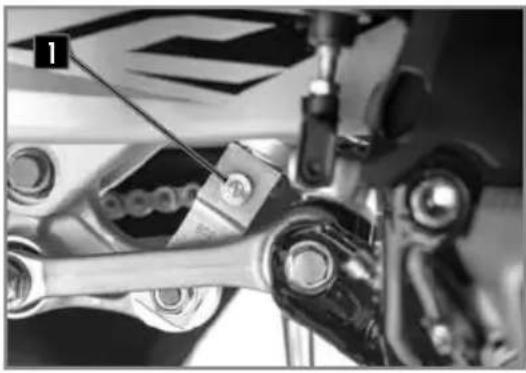

Ajuste de la descompresión del amortiguador .... 192

Control del hundimiento en vacío del amortiguador ..... 192

Control del hundimiento en carga del amortiguador ..... 192

Cambiar el muelle del amortiguador 193

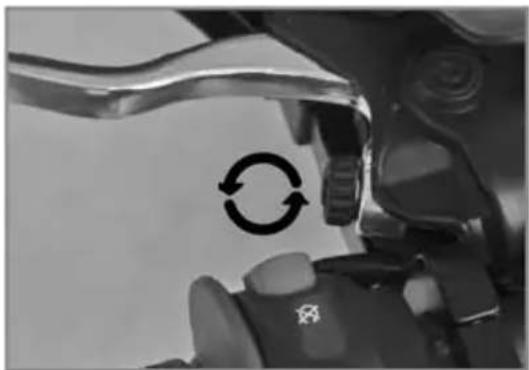

Mantenimiento parte ciclo ....194

Desmontaje del sillín 194

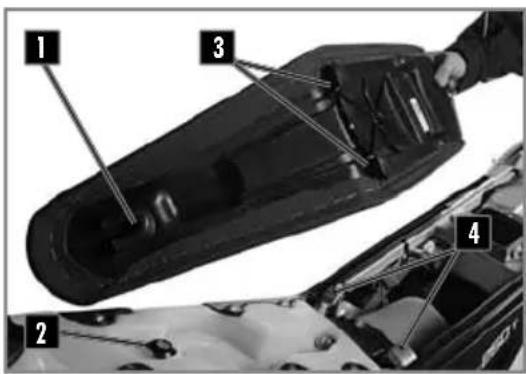

Montaje del sillín 194

Extracción del filtro de aire 194

Limpieza el filtro de aire 195

Montaje del filtro de aire 195

Desmontaje del depósito de gasolina 196

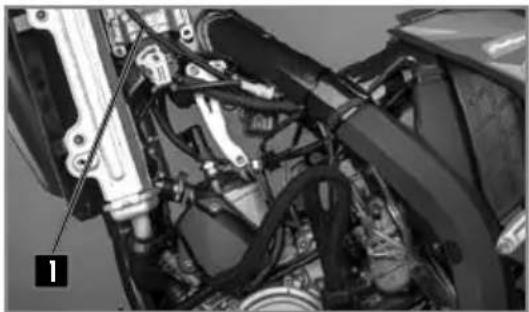

Montaje del depósito de gasolina 197

Purga de los brazos de la horquilla 198

Limpieza de los guardapolvos de la horquilla ..... 198

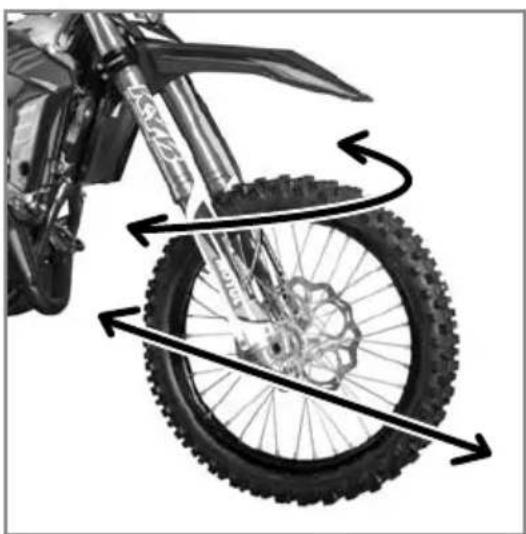

Control del juego de los cojinetes de dirección ..... 198

Ajuste del juego de los cojinetes de dirección ..... 199

Límpieza de la cadena 199

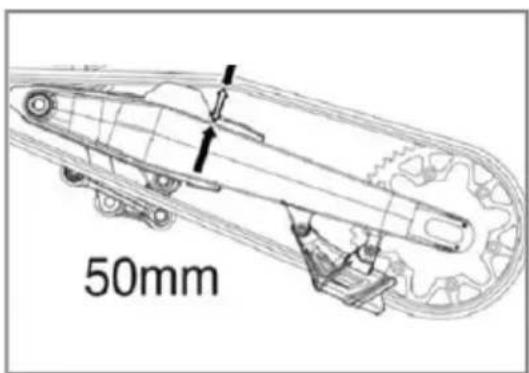

Control de la tensión de la cadena 199

Ajuste de la tensión de la cadena 200

Ajuste del embrague 200

Control nivel de líquido embrague 201

Desmontaje del protector del motor 201

Desmontaje del amortiguador 202

Montaje del amortiguador 202

Ruedas, neumáticos ....203

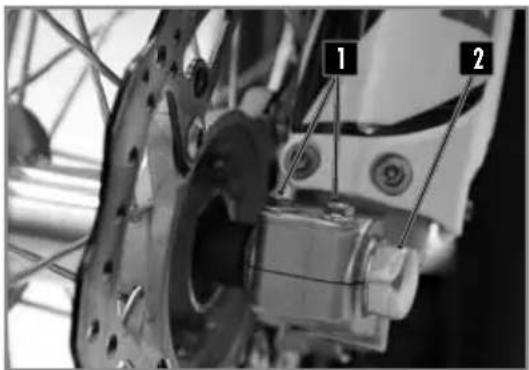

Desmontaje de la rueda delantera 203

Montaje de la rueda delantera 203

Desmontaje de la rueda trasera 204

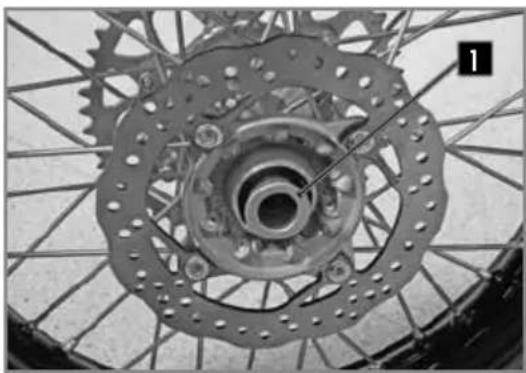

Montaje de la rueda trasera 204

Control de la presión de los neumáticos 205

Desgaste y deterioro 206

Comprobación de la tensión de los radios 206

Frenos 207

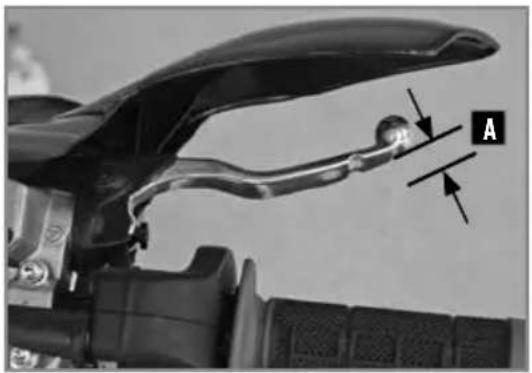

Comprobación del recorrido del freno delantero ...... 207

Ajuste del recorrido de la palanca del freno delantero ... 207

Control de nivel del líquido del freno delantero ..... 207

Rellenado de líquido de freno delantero 208

Ajuste de la posición del pedal de freno trasero ..... 208

Comprobación del recorrido del pedal de freno trasero ... 208

Ajuste del recorrido del pedal de freno trasero ...... 209

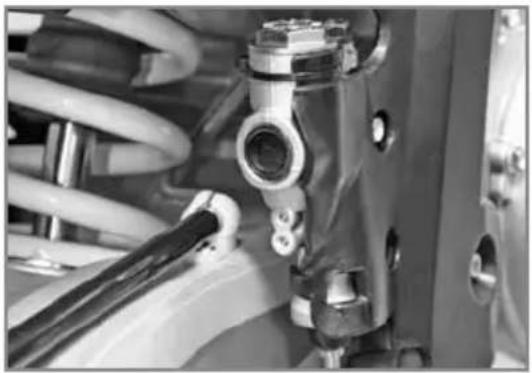

Control del nivel de líquido freno trasero 209

Rellenado de líquido de freno trasero 209

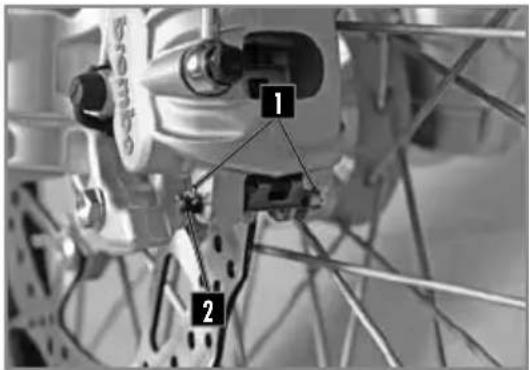

Desmontaje de las pastillas de freno 210

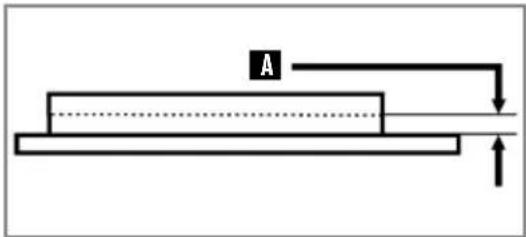

Control de las pastillas de freno delantero y trasero ..... 210

Sustitución de las pastillas de freno delantero y trasero ... 210

Mantenimiento circuito eléctrico ......211

Extracción de la batería 211

Montaje de la batería 212

Carga de la batería 212

Susfituir el fusible principal 213

Sustituir el fusible de protección de haz luminoso ..... 213

Desmontaje del faro 213

Montaje del faro 214

Sustituir la bombilla del faro o el piloto 214

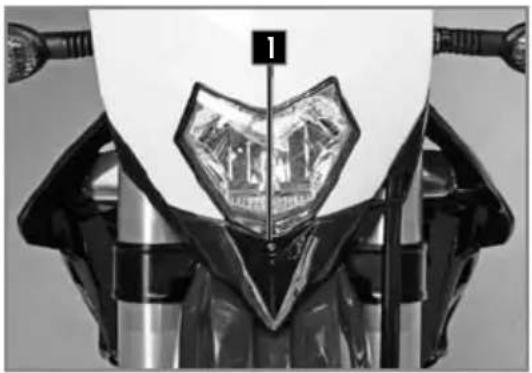

Ajustar el alcanze del faro 215

Sustituir la batería del velocímetro 215

Limpieza y conservación 216

Limpieza de la moto 216

Almacenamiento de la moto 216

Puesta en servicio después del almacenamiento ..... 216

Plan de mantenimiento ....217

Pares de apriete 220

Especificaciones 125 SM Factory ......222

Plan de mantenimiento 125 SM ......224

Garantía 225

CARACTERÍSTICAS TÉCNICAS

DIMENSIONES

Longitud total	2260 mm
Anchura total	820 mm
Altura sillín	950 mm
Distancia entre ejes	1465 mm
Distancia al suelo	355 mm

MOTOR

Tipo	Single cylinder 2 stroke liquid cooled
Cilindrada	124,81 cc
Diámetro/Carrera	54 x 54,5 mm
Sistema de inyección	Carburator Keihim PWK 36 SAG
Refrigeración	Liquid system with forced circulation
Sistema de arranque	Electric starter
Batería	12V 2Ah (Factory) / 12V 4Ah (Racing)
Sistema de enlendido	DC-CDI no switch with digital advance
Bujía	NGK BR9ECMIX
Distancia entre los electrodos de bujía	0.7 mm
Alternador	220W
Capacidad aceite motor	500 ml 5W40

CARBURADOR 125 SE

Tipo	KEIHIN PWK 36S AG
Posición aguja	3a posición empezando por arriba
Aguja de chiclé	N1EE
Chiclé principal	KEA 170 (KEA 115)
Chiclé de ralentí	KEP 42 (KEA 38)
Chiclé starter	85 (50)
Apertura tornillo de regulación del aire	1T 1/2
Apertura de la campana	N°5.5

TRANSMISIÓN

Tipo	Manual
Embrague	Multi discos en baño de aceite, mando hidráulico
Transmisión primaria	20 x 72
Cambio	6 velocidades
Transmisión secundaria	13 x 51

CARACTERÍSTICAS TÉCNICAS

PARTE CICLO

Bastidor	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	KAYABA USD ∅48mm cartucho cerrado (Factory)KAYABA USD ∅48mm cartucho abierto (Racing)
Suspensión trasera	KAYABA con botella separada (Factory)
Carrera delantera/trasera	300/330mm
Freno delantero	Disc ∅260mm
Freno trasero	Disc ∅220mm
Frenos de disco	Límite de desgaste: 2.7mm delante y 3.6mm detrás
Neumático delantero	90/90-21''
Neumático trasero	140/80-18''
Presión todo terreno delantera/trasera	0,9 bar
Capacidad depósito de gasolina	10,4L con 1L de reserva
Gasolina	Súper sin plomo con un índice de octanaje de al menos 95 mixto con aceite de 2 tiempos

SISTEMAS ELÉCTRICOS

Batería	BS BSLi-02 Lithium (Factory)	12V 2Ah
	Yuasa YTX5 LBS (Racing)	12V 4Ah
Faro	S2	12V 35/35W
Piloto	W5W	12V 5W
Luz trasera / freno	LED
Intermitentes	R10W	12V 10W
Batería contador de velocidad	CR 2032	Tensión de la batería: 3V
Luz de matrícula	W5W	12V 5W

REGLAJES - HORQUILLA KAYABA USD (FACTORY) ∅48MM

Compresión	Confort	20 clics hacia atrás
	Estándar	12 clics hacia atrás
	Sport	8 clics hacia atrás
Descompresión	Confort	18 clics hacia atrás
	Estándar	12 clics hacia atrás
	Sport	10 clics hacia atrás
Rigidez muelle	Peso del piloto: 65-75kg	3.8N/mm
	Peso del piloto: 75-85kg	4.0N/mm
	Peso del piloto: 85-95kg	4.2N/mm
Tipo de aceite	KAYABA 01M	345 CC

CARACTERÍSTICAS TÉCNICAS

REGLAJES - HORQUILLA KAYABA USD (RACING) ∅48MM
Compresión	Confort	18 clics hacia atrás
	Estándar	14 clics hacia atrás
	Sport	12 clics hacia atrás
Descompresión	Confort	14 clics hacia atrás
	Estándar	12 clics hacia atrás
	Sport	10 clics hacia atrás
Rigidez muelle	Peso del piloto: 65-75kg	3.8N/mm
	Peso del piloto: 75-85kg	4.0N/mm (Original)
	Peso del piloto: 85-95kg	4.2N/mm
Tipo de aceite	KAYABA 01M	670 cm ^3
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior		120 mm

REGLAJES - AMORTIGUADOR KAYABA SUSPENSIÓN (FACTORY)
Compresión baja velocidad	Confort	20 clics hacia atrás
	Estándar	14 clics hacia atrás
	Sport	12 clics hacia atrás
Compresión alta velocidad	Confort	2 vueltas hacia atrás
	Estándar	1,5 vueltas hacia atrás
	Sport	1 vuelta hacia atrás
Descompresión	Confort	15 clics hacia atrás
	Estándar	13 clics hacia atrás
	Sport	11 clics hacia atrás
Rigidez muelle	Peso del piloto: 65-75kg	44N/mm
	Peso del piloto: 75-85kg	46N/mm (Original)
	Peso del piloto: 85-95kg	48N/mm

CARACTERÍSTICAS TÉCNICAS

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES

Aceite motor	SAE 5W40	Motul® 300V 4T Off Road
Gasolina con aceite (2%)		Motul® 800 2T Factory Line Off Road
líquido refrigerante		Motul® Motocool Factory Line -35°C
Líquido de freno	DOT 4	Motul® RBF 700 DOT 4
Aceite de la horquilla	KAYABA 01M
Aceite del amortiguador	KAYABA K2C
Aerosol para cadena de transmisión secundaria		Motul® C3 Chain Lub OffRoad
Limpiador filtro de aire		Motul® A1 Air Filter Clean
Lubricante para filtro de aire		Motul® A2 Air Filter Oil
Limpiador plástico		Motul® E9 Wash & Wax Spray
Limpiador llantas		Motul® E3 Wheel Clean
Limpiador discos de freno		Motul® P2 Brake Clean
Lubricante universal		Motul® P4 EZ Lub

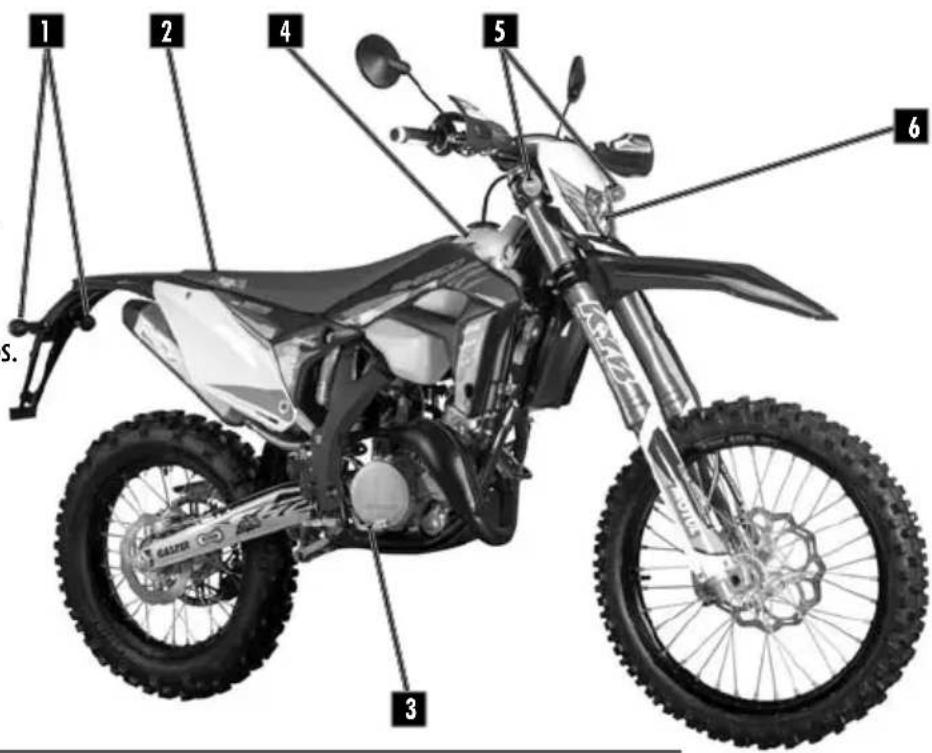

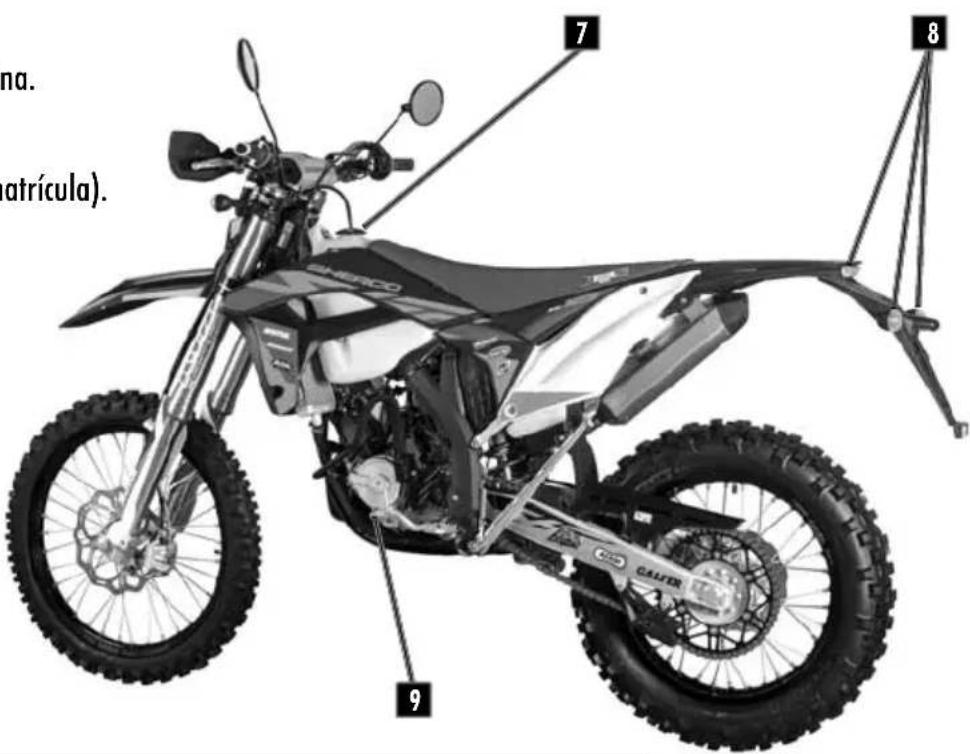

Lado derecho

1 - Intermitentes traseros.
2 - Sillín.
3 - Pedal de freno trasero.
4 - Depósito.
5 - Intermitentes delanteros.
6 - Faro.

Lado izquierdo

7 - Tapón depósito gasolina.
8 - Luz trasera (freno / iluminación matrícula).
9 - Selector de cambio.

DESCRIPCIÓN DEL VEHÍCULO

10 - Retrovisor izquierdo.
11 - Maneta de embrague.
12 - Conmutador izquierdo.

13 - Velocímetro.
14 - Conmutador derecho.
15 - Maneta freno trasero.

16 - Puño del acelerador.
17 - Retrovisor derecho.

LOCALIZACIÓN NÚMEROS DE SERIE

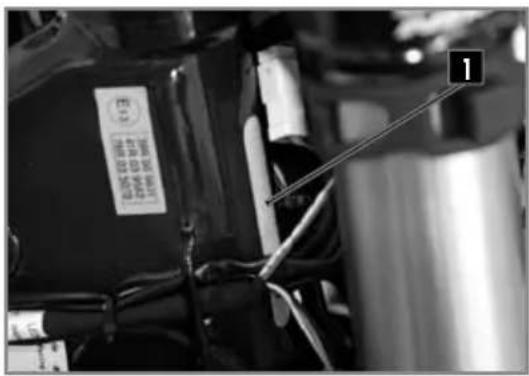

■ Número de serie del vehículo

El número de serie del vehículo está grabado en el lado derecho de la columna de dirección.

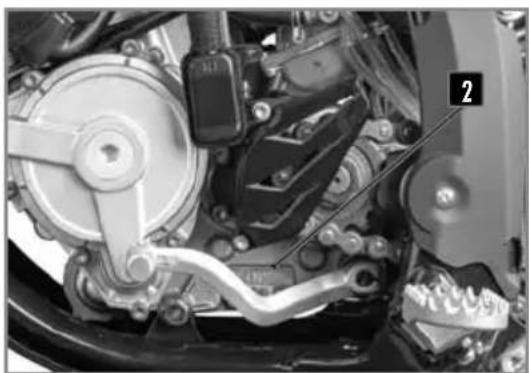

■ Tipo y número del motor

2 El número de motor está estampado en la parte izquierdo del cárter central.

MANDOS Y CONTROLES

MANDOS DE MANO:

MANETA DE EMBRAGUE, DE FRENO DELANTERO, INTERRUPTORES

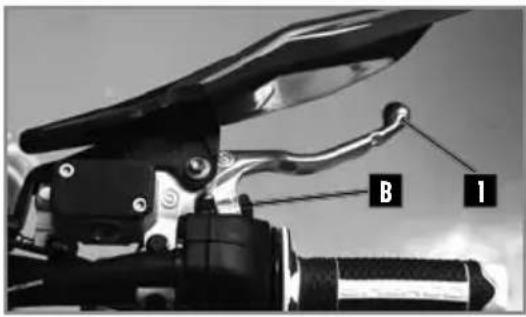

Maneta de embrague

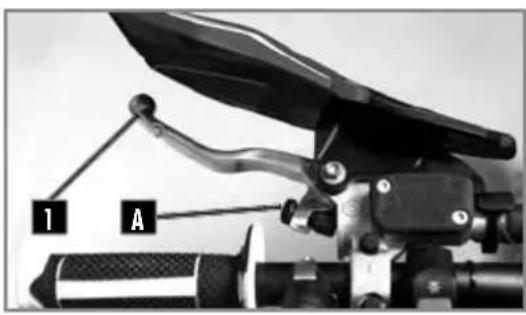

La maneta de embrague 1 está en el lado izquierdo del manillar y dispone de un tornillo de reglaje A.

Maneta de freno

La maneta de freno delantero 1 está en el lado derecho del manillar y dispone de un tornillo de reglaje B.

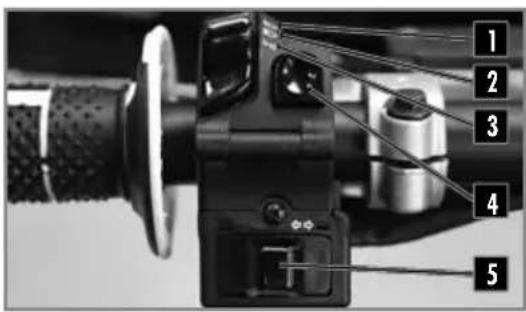

■ Conmutador izquierdo

1 Luz de carretera (Faro)
2 Luz de cruce (Código)
3 Luz de posición (Piloto)
4 Bocina
5 Intermitentes

Dos posiciones posibles:

Posición ON 1 : todas las luces están encendidas.

Posición OFF 2 : todas las luces están apagadas.

■ Conmutador derecho

Botón de intermitentes

1 Botón de arranque.
2 Selector de curva de mapa.

1 Velocímetro.
2 Botón de mando de las funciones del contador.
3 Contacto de llave.

El contacto de llave tiene dos posiciones:

Posición 1. El motor está cerrado y no puede arrancarse.

Posición 2. El motor puede arrancarse.

1 Intermitente izquierdo.
2 Intermitente derecho.
3 Apagado intermitentes.

MANDOS Y CONTROLES

Sistema KEYLESS

La moto está equipada con un sistema "Keyless". Permite arrancar la moto sin utilizar la llave ni el contactor ON/OFF. Se enciende automáticamente y se apaga tras 30 segundos de inactividad de la moto. En general, las baterías de iones de litio son más ligeras que las baterías de plomo y tienen un menor índice de autodescarga y una mayor potencia de arranque con temperaturas por encima de 15 °C (60 °F). Sin embargo, la potencia de arranque de las baterías de iones de litio se ve más afectada por las temperaturas bajas que la de las baterías de plomo.

Es posible que deba intentarse arrancar varias veces. Pulsar el botón del motor de arranque durante 5 segundos y esperar 30 segundos entre cada intento. Estas pausas son necesarias para que el calor que se genera pueda distribuirse por la batería de iones de litio y para evitar que esta resulte dañada.

Si, con una temperatura inferior a 15 °C (60 °F), una batería de iones de litio cargada no es capaz de accionar el motor de arranque o si solo lo acciona débilmente, debe calentarse internamente para aumentar la potencia de arranque (salida de corriente). A medida que aumenta la temperatura, también lo hace la potencia de arranque.

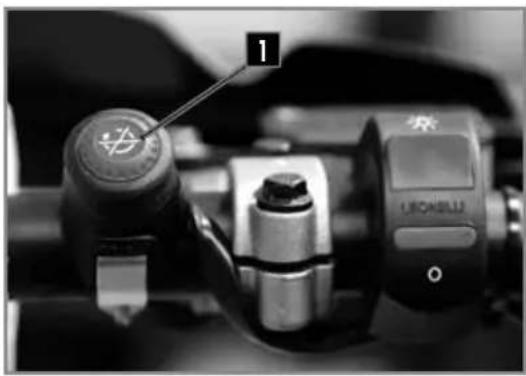

Parada de emergencia del motor

Dos posiciones posibles:

Botón suelto ■: en esta posición, la moto puede arrancarse.

Botón presionado 1: la moto en marcha se para y la moto parada no puede arrancarse.

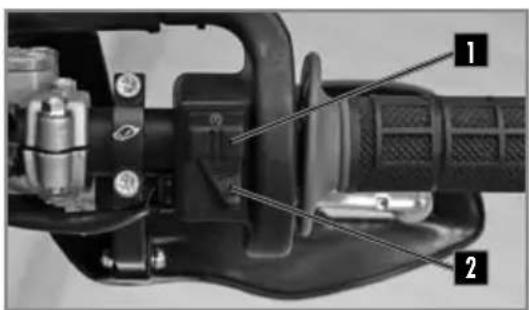

• Selector de mapa de inyección


Posición 1. Curva "Soft".

Posición 2. Curva "Hard".

MANDOS Y CONTROLES

MANDOS DE PIE:

CAMBIO DE MARCHA, CABALLETE, FRENO TRASERO

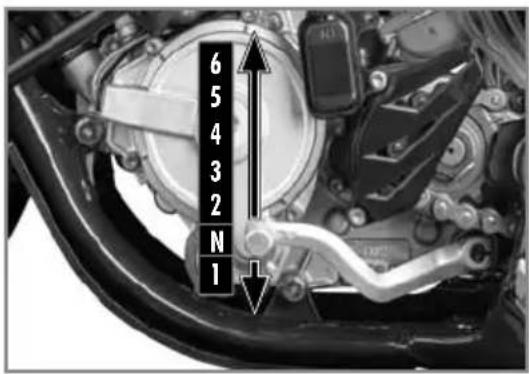

Cambio de marchas

Esquema de acciones en el selector para pasar por las 6 velocidades

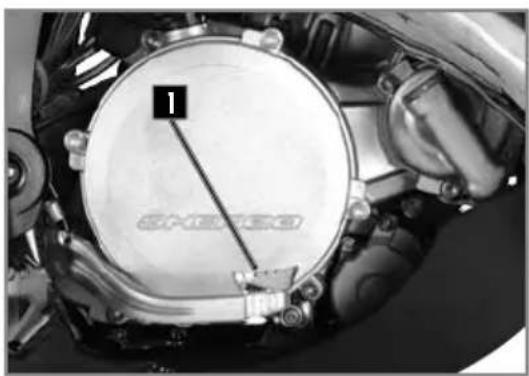

Freno de pie

1 Mando de freno trasero.

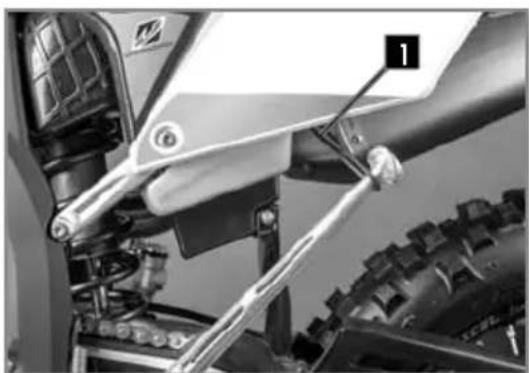

Caballete lateral

Subir la goma de seguridad 1, apoyar el pie sobre el caballete y mantenerlo desplegado hasta que soporte todo el peso de la moto.

! ATENCIÓN

• El caballete dispone de un sistema de seguridad que lo pliega automáticamente cuando la moto ya no está en vertical.
• El caballete está concebido para soportar solo el peso de la moto.

VELOCÍMETRO

! ATENCIÓN

Para evitar el ingreso de agua, guardar una distancia mínima de lavado de 20cm.

Botón 1:

Cambiar pantalla 1,2,3

Presionar Botón 1:

Pantalla 1: ajuste DST

Pantalla: ajuste DST2

Botón 2:

Cambiar pantalla 1,2,3

Presionar Botón 2:

Pantalla 1: puesta a 0 DST

Pantalla 2: puesta a 0 DST2

Pantalla 3: puesta a 0 MAX/ AVG

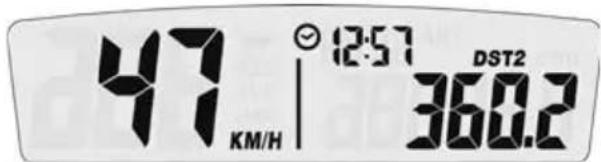

Pantalla 1: Velocidad, Hora, DST 1

Pantalla 2: Velocidad, Hora, DST2

Pantalla 3: Alterno velocidad AVG/MAX, Horas de funcionamiento, ODO

Indicador de intermitente.

Indicador de luz de carretera.

Indicador FI (MIL):

defecto sistema de inyección.

2017

El vehículo no debe estar bajo tensión para manipular el velocímetro.

Botón izquierdo:

Permite cambiar de una pantalla a otra.

Entrar en el modo DST y DTS2.

Permite disminuir la distancia en modo DST.

Botón derecho:

Permite cambiar de una pantalla a otra.

Permite poner a 0 DST/DST2, velocidad MAX/AVG (botón presionado 3s).

Permite aumentar la distancia en modo DST.

Función SPD velocidad instantánea (pantallas 1 y 2):

muestra la velocidad actual del vehículo. La velocidad puede mostrarse en km/h (reglaje por defecto) o en mph. (p.175).

Fig 2 Función MAX

Función MAX velocidad máxima (écran 3): muestra la velocidad máxima desde la última puesta a 0.

La velocidad puede mostrarse en km/h (reglaje por defecto) o en mph. (p.175). Puesta a 0→Función MAX→Botón derecho presionado 3s→0→Puesta a 0 realizada.

Función AVG velocidad media (pantalla 3): muestra la velocidad media desde la última puesta a 0. La velocidad puede mostrarse en km/h (reglaje por defecto) o en mph. (p.175). Puesta a 0 → Función AVG → Botón derecho presionado 3s → 0 → Puesta a 0 realizada.

Fig 4 Función DST

Función DST diario kilométrico (pantalla 1): muestra el kilometraje parcial recorrido por el vehículo desde la última puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph (p.175).

Puesta a 0 → Función DST → Botón derecho presionado 3s → 0.0 → Puesta a 0 realizada.

Fig 5 Función DST2

Función DST2 diario kilométrico (pantalla 2): muestra el kilometraje parcial recorrido por el vehículo desde la última puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph. (p.175).

Puesta a 0 → Función DST2 → Botón derecho presionado 3s → 0.0 → Puesta a 0 realizada.

Fig 6 Función ajuste distancia

Funciones DST y DST2 pueden ser ajustadas por el usuario.

Configuración DST (pantalla 1) → Botón izquierdo presionado 3s→el icono «DST» parpadea→Botón izquierdo para disminuir la distancia. Botón derecho para aumentar la distancia → volviendo a la pantalla 1.

Fig 7 Función ODO

Configuración DST2 (pantalla 2) → Botón izquierdo presionado 3s → el icono «DST2» parpadea → Botón izquierdo para disminuir la distancia. Botón derecho para aumentar la distancia → volviendo a la pantalla 2.

Función ODO totalizador (pantalla 3):

muestra el kilometraje total recorrido por el vehículo. La distancia total se muestra según la unidad elegida en km/h (reglaje por defecto) o en m/h (p.175). Esta información no puede ponerse a 0.

Al pasar de 399.999 km (o millas), el contador se vuelve a poner a 0.

Fig 8 Función ART

Función ART horas de funcionamiento (pantalla 3) amuestra las horas de funcionamiento del vehículo. Esta información no puede ponerse a 0.

Al pasar de 9.999 horas, el contador se queda a este valor.

Fig 9 Función Hora

Función Hora (pantallas 1 y 2):

muestra la hora.

Fig 10 Función batería baja/error batería

Función batería baja/error batería:

→ Cuando la tensión de la batería es débil (<2.4V), el indicador de batería baja aparece en la pantalla.
→ Cuando la tensión de la batería es crítica, solamente aparece en la pantalla el indicador de batería baja parpadeando.

MANDOS Y CONTROLES

■ Modo configuración

Botones izquierdo y derecho presionados juntos 3s: activación del modo configuración
Botón izquierdo	Botón derecho
Elección M/H y KM/HElección formato 24h y 12h
Disminuye hora del día	Aumenta hora del día
Disminuye valor indicador de mantenimiento	Aumenta valor indicador de mantenimiento

El cambio de parámetro se hace cada 5s automaticamente.

UNIT(elección unidad)	LIFE(Circunferencia rueda)	PPr(Número de pulsos)	(Formato hora) (Ajuste hora)		(Recordatorio de mantenimiento)
[SDK8]			[SH4H]	[23C2]	[SHX7]
Millas o KmPor defecto: km			12 o 24hPor defecto: 24h	Ajustede la hora	Reglaje del recordatoriode mantenimientoen horas
No modificar estos parametros					Por defecto: 5horas
					OFF :no funciona	Reglaje valousuario

Función recordatorio mantenimiento:

permite el reglaje de un recordatorio para las operaciones de mantenimiento.

Cuando se alcance el número de horas programado se encenderá en la pantalla el icono de mantenimiento.

Para poner a 0 el recordatorio o visualizar el tiempo que queda:

Visualización del tiempo que queda (pantalla 3):

Botón izquierdo presionado 3s → aparece el valor → ninguna acción → volviendo a la pantalla 3.

Puesta a 0 recordatorio de mantenimiento (pantalla 3):

Botón izquierdo presionado 3s → aparece el valor → Botón derecho presionado 3s → Puesta a 0 realizada (el recordatorio empieza al valor programado en modo configuración).

Nota:

Si el testigo de mantenimiento ya sale en la pantalla, el valor será 0.

Si el recordatorio no está activado, el valor será OFF.

APERTURA / CIERRE DEPÓSITO DE COMBUSTIBLE

Combustible

Utilice únicamente gasolina súper sin plomo con un índice de octanaje de al menos 95 mixto con aceite de 2 tiempos.

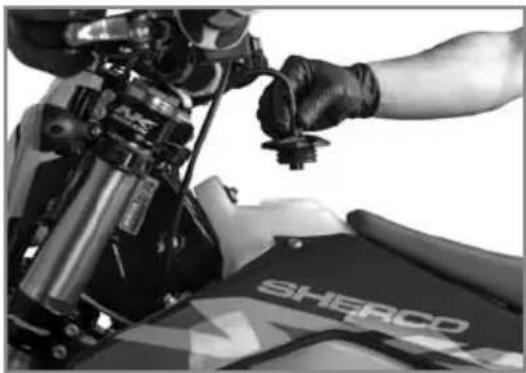

Tapón del depósito

Apertura: Girar el tapón hacia la izquierda.

Cierre: Girar el tapón hacia la derecha.

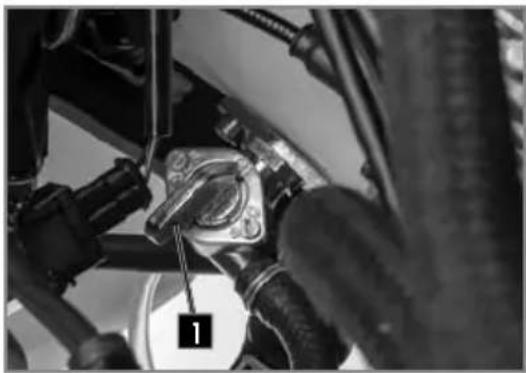

Grifo de gasolina

El grifo de la gasolina se encuentra en el lado derecho del depósito de combustible.

Con el mando giratorio 1 en el grifo de la gasolina puede abrirse y cerrarse la alimentación de combustible para el carburador.

OFF: No puede fluir combustible del depósito de combustible al carburador.

ON: Puede fluir combustible del depósito de combustible al carburador. El depósito de combustible se vacía hasta la reserva.

RES: Puede fluir combustible del depósito de combustible al carburador. El depósito de combustible se vacía completamente.

MANDOS Y CONTROLES

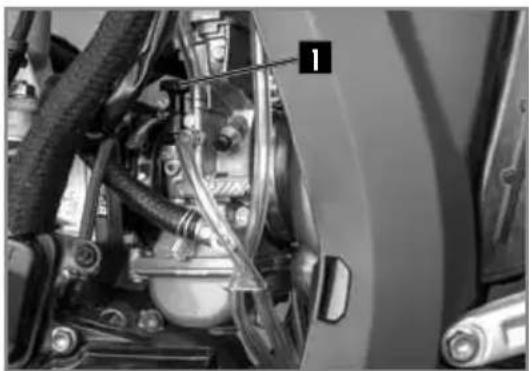

■ Palanca de arranque en frío

El botón de arranque en frío 1 se encuentra en el lado izquierdo del carburador.

Función de arranque en frío activada → El botón de arranque en frío está extendido hasta el tope.

Función de arranque en frío desactivada → El botón de arranque en frío está oprimido hasta el tope.

ATTENTION

Cuando el motor está caliente, la función de arranque en frío debe estar desactivada.

CONDUCCIÓN

Arranque del motor en frío

1. Ponga el selector de velocidad en punto muerto.
2. Pulse el starter.
3. Arranque el motor pulsando el botón del arrancador sin acelerar.
4. Espere unos minutos para que el motor se caliente.
5. Suelte el starter.

Arranque del motor en caliente

Siga las instrucciones anteriores sin los pasos 2-4 y 5.

Cambio de marcha

• Las posiciones del selector de marchas se indican en la (p.171).
• Para encontrar el punto muerto, presionar el selector, cuando llegue a primera (se notará una resistencia) subir ligeramente el selector.
• Cerrar el gas al desembragar.
• Poner la marcha inferior.
• Abrir parcialmente el gas cuando se embraga.

Aparcamiento

- Pare el motor con el botón de parada. El sistema Keyless cortará automáticamente el contacto tras 30 segundos de inactividad.

Familiarícese con todos los mandos y sus funciones antes de utilizar el vehículo.

INSTRUCCIONES DE SEGURIDAD

• No conduzca después de haber consumido alcohol.
• Lleve un casco homologado cuando utilice el vehículo.
• Mantener la máquina en buen estado de marcha y realizar correctamente el mantenimiento aumenta su fiabilidad y su seguridad de uso.
• La gasolina es inflamable, llene el depósito de gasolina con el motor parado.
• Los gases de escape son tóxicos, nunca se debe poner el motor en marcha dentro de un local cerrado.
• Estacionar siempre el vehículo sobre un suelo duro y plano, no aparque nunca el vehículo en pendiente o sobre un suelo blando. Compruebe siempre el equilibrio del vehículo.
• Antes de salir a la carretera compruebe siempre los siguientes puntos:

Neumáticos:	Desgaste y presión.
Aceite motor:	Nivel (p.187).
Gasolina:	Nivel + Ausencia de fugas.
Cadena de transmisión:	Flecha (p.187).
Dirección:	Que no haya bloqueo.
Frenos:	Funcionamiento, holgura, ausencia de fugas del líquido, desgaste de las pastillas (p.207 a 211).
Puño del gas:	Holgura (p.183).
Embrague:	Juego (p.201).
Equipamiento eléctrico:	Funcionamiento de la bocina y las luces (p.168 y p.169).
Apriete (tuercas, pernos...):	Comprobar que todos los componentes del vehículo estén bien fijados (p.220).

Si durante estas comprobaciones se encuentra una anomalía, consulte el capítulo Mantenimiento y reglajes de este manual o diríjase a un concesionario Sherco.

SISTEMA DE REFRIGERACIÓN

CONTROL DE NIVEL DE LÍQUIDO DE REFRIGERACIÓN

• El líquido caliente puede provocar heridas graves - El líquido de refrigeración es nocivo.
• En caso de contacto con la piel o los ojos, o en caso de ingestión o de heridas ocasionadas por el líquido caliente: CONSULTE A UN MÉDICO.
• Utilice guantes de protección.
• No sustituya el líquido de refrigeración por agua o anticongelante: eso podría dañar el motor.

• Realizar las operaciones de control y llenado del líquido de refrigeración con el motor en frío.

• Colocar la moto en vertical sobre una superficie horizontal.

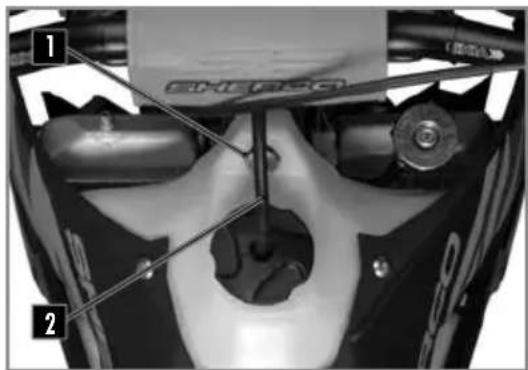

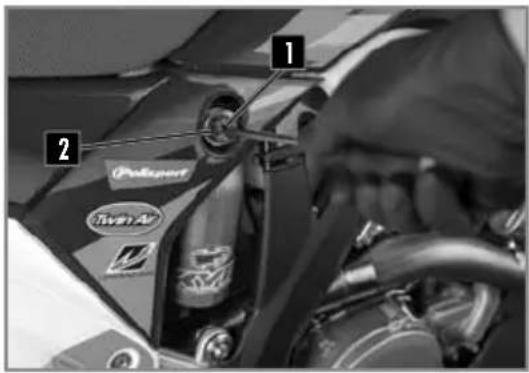

• Desenroscar el tapón 1.
• Desenroscar el tornillo de purga 2.

Líquido de refrigeración

Motul® Motocool Factory Line -35°C

• Rellenar hasta que el líquido salga sin aire.
• Colocar el tornillo 2.
• Volver a poner el tapón 1 y comprobar que esté en posición correcta.

Tornillo de purga M6X8 8Nm

• Llenar de líquido hasta arriba del radiador.
• Volver a poner el tapón 1 y comprobar que esté en posición correcta.

! ATENCIÓN

Es importante respetar estas advertencias. La falta de líquido o la presencia de aire dentro del radiador izquierdo puede causar daños graves al motor.

SISTEMA DE REFRIGERACIÓN

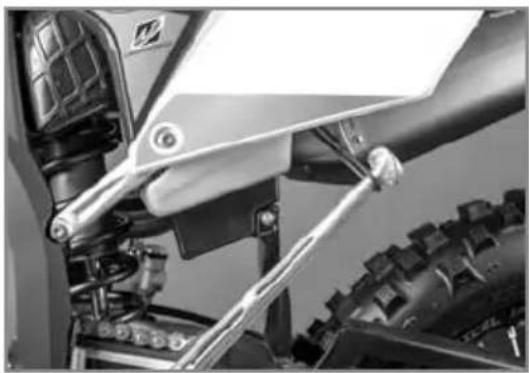

Comprobar el nivel de líquido en el depósito de expansión.

El líquido debe llegar al nivel de la marca « LEVEL ». Si el nivel no es correcto, desenroscar el tapón 3. Rellenar de líquido hasta la marca « LEVEL ».

Líquido de refrigeración

Motul® Motocool Factory Line -35°C

Volver a poner el tapón 3.

VACIADO DEL LÍQUIDO DE REFRIGERACIÓN

Asegúrese de que la moto esté bien vertical sobre un suelo horizontal.

• Colocar un recipiente bajo la moto

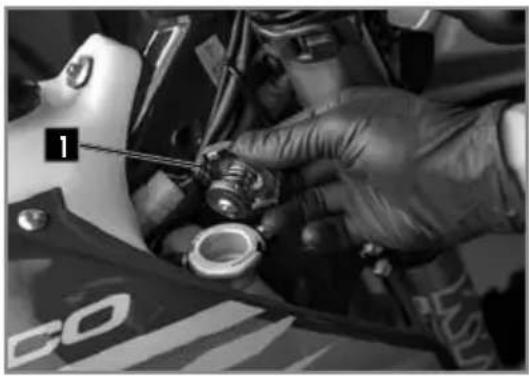

• Retirar el tapón 1 y el tornillo 2.
• Dejar que fluya el líquido.

NOTA

Para proteger el medio ambiente, el líquido extraído debe llevarse a un centro de recogida.

SISTEMA DE REFRIGERACIÓN

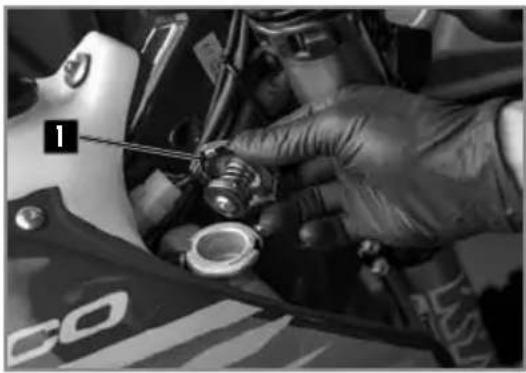

LLENADO DEL LÍQUIDO DE REFRIGERACIÓN

- Volver a poner el tornillo 2 con una junta nueva. - Llenar por el orificio del tapón 1 el líquido de refrigeración nuevo.

Líquido de refrigeración

Motul® Motocool Factory Line -35°C

- Continuar el llenado. - Una vez el nivel llegue a: (Aprox. 1,1 litros). - Volver a poner la moto sobre el caballete lateral y continuar las operaciones de control de nivel (p.180).

REGLAJE MOTOR

CONTROLAR EL JUEGO DEL CABLE DEL ACELERADOR

■ Juego del cable de gas

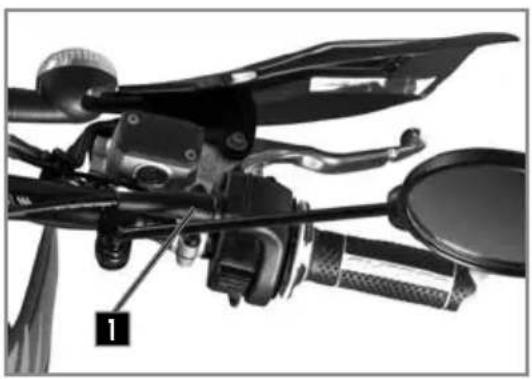

Manillar en posición derecha, comprobar que el juego del puño sea correcto.

Juego del cable del acelerador 2...4mm

Si el juego no es correcto, ajustarlo como se muestra abajo (p.183).

Arrancar la moto y dejarla funcionar al ralentí.

Girar el manillar y comprobar que el ralentí sea constante. Si el régimen cambia, reglar la holgura del cable del acelerador (p.183).

Ajustar el juego del cable de gas

Ajustar la tensión del cable de gas al nivel del puño con la ayuda del tensor 1.

Si no es suficiente, ajustar el tensor directamente en el cuerpo de la inyección.

AJUSTE DEL RALENTÍ

• El tornillo de ajuste 1 es para ajustar el régimen de ralentí.
• El tornillo de regulación del ralentí 2 es para ajustar la mezcla al ralentí.

Arrancar la moto y hacerla subir de temperatura.

Reglar el ralentí girando el tornillo 1.

2000 +/- 100 rpm

Apretar el tornillo de regulación del ralentí 2 hasta el tope, y girarlo para colocarlo de 1.5 vueltas.

Régimen de ralentí 2000 +/- 100 rpm

Tornillo regulación ralentí 1T 1/4

REGLAJE DEL CARBURADOR

Apertura campana e influencias:

La composición de la mezcla (aire-gasolina) es función de la apertura de la campana:

• Rango de ralentí A:

De 0 a 18 de apertura de la campana este rango está regulado por el tornillo de ralentí 1 y del tornillo de regulación del aire de ralentí 2.

• Rango de transición B:

De 18 a 14 de apertura de la campana, este rango está regulado por el chiclé de ralentí y por la forma de la campana.

De 14 a 34 de apertura de la campana, este rango está regulado por la aguja del chiclé (forma y posición). En el rango inferior, el ajuste del ralentí y en el rango superior, el chiclé principal son determinantes para regular el motor.

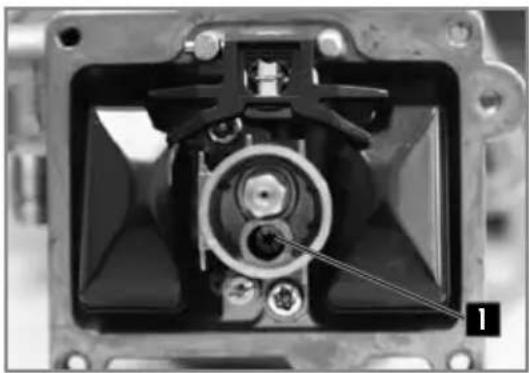

- Carga llena D:

De 34 a apertura completa, este rango está regulado por el chiclé principal y de la aguja del chiclé.

Chiclé de ralentí y tornillo piloto:

Para controlar el rango de ralentí A y la transición B, puede jugar con el chiclé de ralentí 1 (su tamaño está grabado en el mismo chiclé y el tornillo piloto 2).

Ajustar el tornillo piloto sirve para enriquecer la mezcla.

Proceder con 18 de vuelta, si sale del rango de 1T à 2.5 T, modificar el tamaño de su chiclé de ralentí.

Aguja:

La aguja posee 5 posiciones de ajuste, 1 a 5 POBRE a RICO.

La referencia de la aguja está grabada en la misma. En la tabla de ajuste, la posición del clip está definida a partir de la posición más alta.

Chiclé principal:

El chiclé principal está situado en el punto 3. Su tamaño está grabado en el mismo.

TABLA DE AJUSTE CARBURACIÓN

ALTITUD↓	TEMPERATURA→	-20°CA-7°C	-6°CA5°C	6°CA15°C	16°CA24°C	25°CA36°C	37°CA49°C
3000 mA2301 m	Tornillo de aire	1,5 T	1,5 T	1,75 T	1,75 T	2 T
	Chiclé ralentí	40	40	38	38	38
	Aguja	N1EE	N1EE	N1EF	N1EF	N1EG
	Posición de la aguja	3	3	3	3	3
	Chiclé principal	168	168	165	162	162
2300 mA1501 m	Tornillo de aire	1,25 T	1,5 T	1,5 T	1,75 T	1,75 T	2 T
	Chiclé ralentí	42	40	40	40	38	38
	Aguja	N1ED	N1EE	N1EE	N1EF	N1EF	N1EG
	Posición de la aguja	3	3	3	3	3	3
	Chiclé principal	170	170	168	162	162	162
1500 mA750 m	Tornillo de aire	1,25 T	1,5 T	1,5 T	1,5 T	1,75 T	1,75 T
	Chiclé ralentí	42	40	40	40	40	40
	Aguja	N1ED	N1ED	N1EE	N1EE	N1EF	N1EF
	Posición de la aguja	3	3	3	3	3	3
	Chiclé principal	170	170	168	165	165	162
750 mA301 m	Tornillo de aire	1 T	1,5 T	1,5 T	1,5 T	1,5 T	1,75 T
	Chiclé ralentí	45	42	42	42	40	40
	Aguja	N1EC	N1ED	N1ED	N1EE	N1EE	N1EF
	Posición de la aguja	3	3	3	3	3	3
	Chiclé principal	172	172	170	168	168	165
300 mA0 m	Tornillo de aire	1 T	1,25 T	1,5 T	1,5 T	1,5 T	1,5 T
	Chiclé ralentí	45	45	42	42	42	40
	Aguja	N1EC	N1ED	N1ED	N1EE	N1EE	N1EE
	Posición de la aguja	3	3	3	3	3	3
	Chiclé principal	175	172	170	170	168	168

MANTENIMIENTO MOTOR

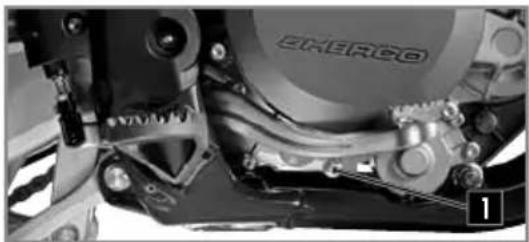

VACIADO ACEITE CAMBIO

• Quitar el protector motor (p.201).
• Realizar el vaciado del aceite motor caliente.

ATENCIÓN

Utilice guantes de protección.

• Colocar la moto en vertical sobre suelo horizontal.
• Colocar un recipiente bajo la moto para recuperar el aceite usado.
• Aflojar el tapón de vaciado 1.
• Aflojar el tapón de vaciado 2.
• Dejar fluir el aceite.
• Limpiar los tapones 1 y 2 con un desengrasante.

- Montar el tapón 1 and 2 con una junta nueva.

Tapones 1 y 2	M16	15Nm
- Desenroscar el tapón de llenado de aceite motor 3.- Rellenar de aceite motor.
Aceite motor	0,5l	SAE 5W40

-Volver a colocar el tapón de llenado del motor 3.
- Volver a montar el bloque motor.

ATENCIÓN

Para proteger el medio ambiente, los aceites usados deben depositarse en un centro de recogida y no tirar los por la alcantarilla o en la naturaleza.

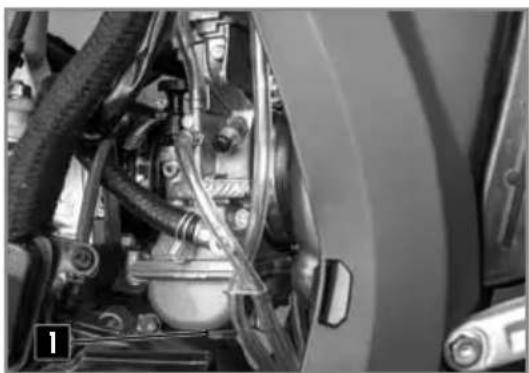

■ Vaciar la cámara del flotador del carburador

• Girar el mango en el grifo de la gasolina a la posición OFF.
• Colocar un paño debajo del carburador para recoger el combustible que pueda salir.
• Quitar el tapón roscado 1.
• Vaciar completamente el combustible.
• Montar el tapón roscado y apretarlo.

POSICIÓN DEL MAILLAR

Las patas de la horquilla llevan dos orificios separados por una distancia A.

Distancia entre los orificios A

13mm

Los puentes de manillar están descentrados por una distancia B.

Descentrado de los puentes B

4mm

La moto se entrega de fábrica con el manillar en posición retrasada.

-Retirar los cuatro tornillos 1.
-Retirar las bridas de manillar y retirar el manillar.
-Retirar lo dos tornillos 2.
-Retirar los puentes y colocarlos en la posición deseada.

Tornillo fijación puentes

M10x35

40Nm

Loctite® 243TM

• Volver a montar el manillar y las bridas.
  -Poner los cuatro tornillos 1 en su sitio y apretarlos uniformemente.

El manillar también puede orientarse según los puentes.

REGLAJE PARTE CICLO

REGLAJE DE LOS TOPES DE DIRECCIÓN

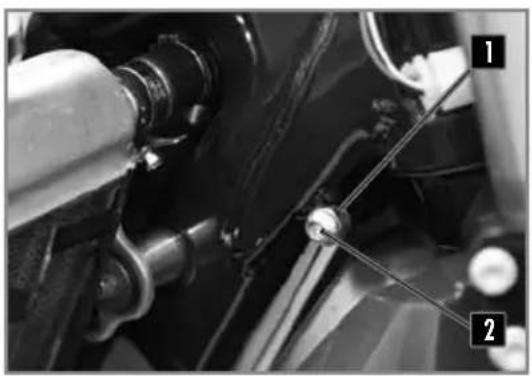

El ángulo de giro puede modificarse utilizando los tornillos de reglaje situados en los bordes inferiores de la columna de dirección.

Aflojar la tuerca 1 y apretar el tornillo 2 hasta obtener el ángulo de giro deseado.

Apretar la fuerca y realizar la misma operación en el otro lado.

Tuerca de bloqueo ángulo de giro

M8 20Nm

REGLAJE DE BASE DE LA PARTE CICLO EN FUNCIÓN DEL PILOTO

Si el peso del piloto no se corresponde con las normas, compensar modificando la rigidez de los muelles (horquilla y amortiguador).

Peso estándar del piloto (con equipamiento)

de 75 a 85kg

REGLAJE DE LA COMPRESIÓN DE LA HORQUILLA

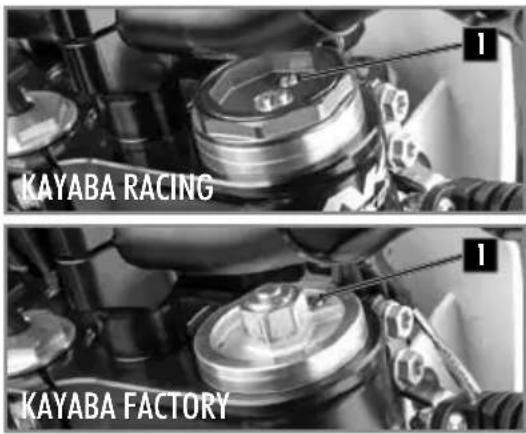

Los tornillos 1 determinan el comportamiento de la horquilla cuando se comprime. Al girarlos hacia la derecha aumenta el freno hidraulico (y viceversa). Girar hacia la derecha el tornillo 1 hasta el final y después volver atrás el número de clics indicado.

Reglaje compresión KAYABA (Racing)	Confort	18 clics
	Estándar	14 clics
	Sport	10 clics
Reglaje compresión KAYABA (Factory)	Confort	20 clics
	Estándar	12 clics
	Sport	8 clics

REGLAJE DE LA DESCOMPRESIÓN DE LA HORQUILLA

Los tornillos de reglaje 1 determinan el comportamiento de la horquilla cuando se extiende. Girar los tornillos hacia la derecha aumenta el freno hidráulico (y viceversa).

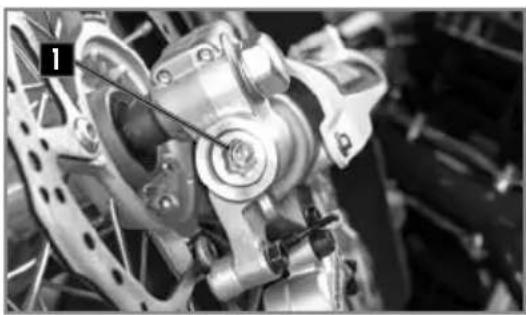

Los tornillos de ajuste 1 están situados en el extremo inferior de los brazos de la horquilla.

Girar hacia la derecha el tornillo 1 hasta el final y después volver atrás el número de clics indicado.

Reglaje descompresión KAYABA (Racing)	Confort	14 clics
	Estándar	12 clics
	Sport	10 clics
Reglaje descompresión KAYABA (Factory)	Confort	18 clics
	Estándar	12 clics
	Sport	10 clics

REGLAJE PARTE CICLO

AJUSTE DE LA COMPRESIÓN A BAJA VELOCIDAD DEL AMORTIGUADOR

KAYABA

El tornillo de ajuste 1 determina el comportamiento del amortiguador en compresiones lentas (sensibilidad). Girar el tornillo hacia la derecha aumenta el freno hidráulico (y viceversa).

Girar hacia la derecha el tornillo 1, con un destornillador hasta el tope, después volver atrás el número de clics indicado.

No aflojar la tuerca 2.

AMORTIGUADOR KAYABA

Reglaje de compresión lenta	Confort	20 clics
	Estándar	14 clics
	Sport	12 clics

AJUSTE DE LA COMPRESIÓN ALTA VELOCIDAD DEL AMORTIGUADOR

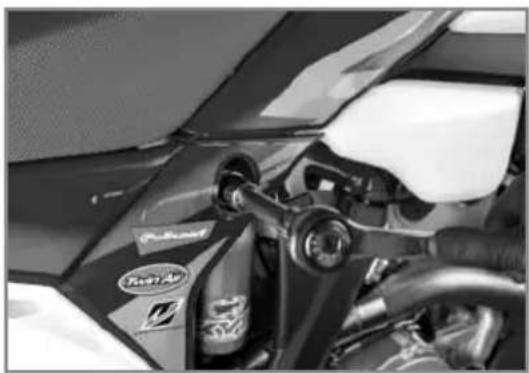

La fuerca de ajuste 2 determina el comportamiento del amortiguador en compresiones rápidas (impactos grandes).

Girar el tornillo hacia la derecha aumenta el freno hidráulico (y viceversa).

Girar hacia la derecha la tuerca 2, con una llave de tubo, hasta el tope, después volver hacia atrás el número de clics indicado.

No aflojar el tornillo 1.

AMORTIGUADOR KAYABA

Reglaje de compresión rápida	Confort	2,5 vueltas
	Estándar	1,5 vueltas
	Sport	1 vuelta

AJUSTE DE LA DESCOMPRESIÓN DEL AMORTIGUADOR

El tornillo de ajuste 1 determina el comportamiento del amortiguador en distensión. Girar el tornillo hacia la derecha aumenta el freno hidráulico (y viceversa).

Girar hacia la derecha el tornillo 1 hasta el tope y después volver hacia atrás el número de clics indicado.

AMORTIGUADOR KAYABA

Ajuste de distensión	Confort	15 clics
	Estándar	13 clics
	Sport	11 clics

CONTROL DEL HUNDIMIENTO EN VACÍO DEL AMORTIGUADOR

Medir el lado R1 entre un punto fijo del chasis y el eje de las ruedas.

La moto sobre sus ruedas

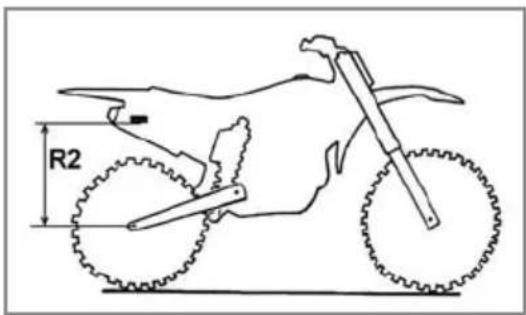

Medir el lado R2 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento estático es la diferencia R1-R2.

Hundimiento estático

35mm-40mm

Si el hundimiento estático no es correcto, reglar la precarga del amortiguador (p.193).

CONTROL DEL HUNDIMIENTO EN CARGA DEL AMORTIGUADOR

El piloto sobre la moto

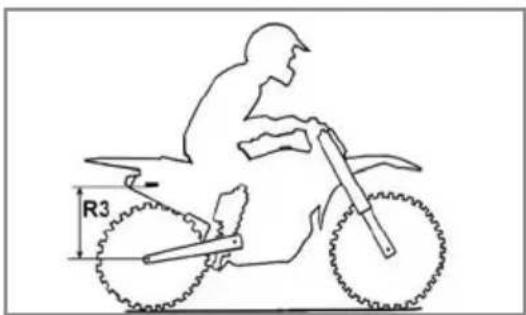

Medir el lado R3 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento en carga es la diferencia R1-R3.

Hundimiento en carga

95mm a 100mm

Si el hundimiento en carga no es correcto, cambiar el muelle. (p.193).

REGLAJE PARTE CICLO

AMORTIGUADOR KAYABA

• Desmontar el amortiguador y limpiarlo (p.202).
  -Aflojar la abrazadera 1.
• Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacío medido.

Indicaciones	Aflojar una vuelta	Aumenta en 4mm el valor del hundimiento en vacío
	Apretar una vuelta	Reduce en 4mm el valor del hundimiento en vacío

• Volver a bloquear la abrazadera 1.
  (par de apriete: 5 Nm).
• Volver a montar el amortiguador (p.202).
• Controlar el hundimiento en vacío (p.192).

CAMBIAR EL MUELLE DEL AMORTIGUADOR

• Desmontar el amortiguador y limpiarlo. (p.202).

• Elegir e instalar un muelle en función de su peso.

• Volver a montar el amortiguador.

• Controlar el hundimiento en carga (p.192).
• Reglar la distensión (p.192).

Rigidez del muelle	KAYABA
Peso del piloto (con equipamiento): 65-75kg	44N/mm
Peso del piloto (con equipamiento): 75-85kg	46N/mm
Peso del piloto (con equipamiento): 85-95kg	48N/mm

MANTENIMIENTO PARTE CICLO

DESMONTAJE DEL SILLÍN

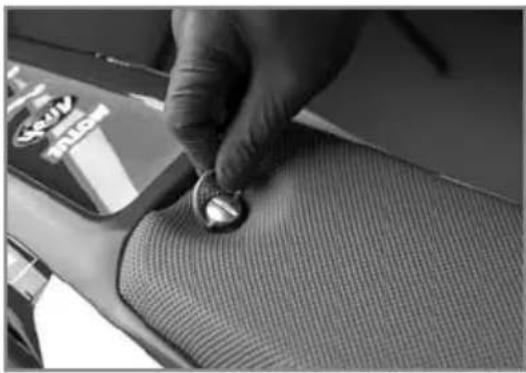

- Desbloquear un cuarto de vuelta a la izquierda el tornillo Dzeus 1 del sillín.

- Desmontar el sillín tirando de él hacia atrás respecto a la moto.

MONTAJE DEL SILLÍN

- Volver a montar el sillín hacia delante asegurándose de que quede 1 enganchado en la plataforma 2 del depósito. Las mueccas 3 del sillín deben pasar por dentro de las lengüetas del bastidor secundario 4 previstas para ello.

- Bloquear el tornillo Dzeus un cuarto de vuelta hacia la derecha.

EXTRACCIÓN DEL FILTRO DE AIRE

El filtro de aire es un elemento vital para el buen funcionamiento del motor. Su mantenimiento es, por tanto, primordial.

Un filtro de aire sucio disminuye el rendimiento de la moto, aumenta el consumo de gasolina y, en el peor de los casos, las impurezas pueden pasar al motor y provocar un desgaste prematuro.

• Desmontar el sillín (p.194).

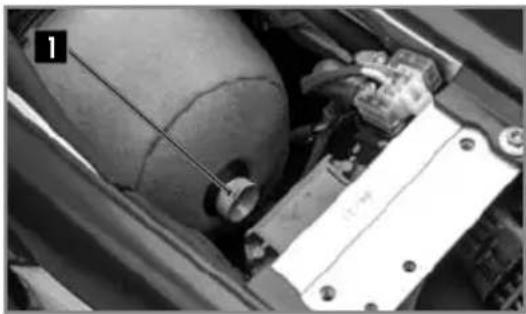

• Aflojar el tornillo moleteado 1.
• Sacar el filtro con su soporte de plástico 2.
• Separar el filtro de su soporte de plástico.

MANTENIMIENTO PARTE CICLO

LIMPIEZA DEL FILTRO

Limpiar la espuma del filtro de aire con un limpiador líquido especial y dejarla secar.

i INFO

No limpie el filtro de aire con disolventes o gasolina.

Limpiador filtro de aire Motul® A1 Filter Clean

i INFO

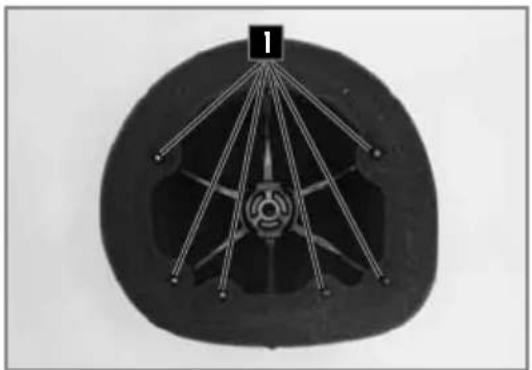

No estrujar el filtro ni retorcerlo. Solo debe apretarse. Impregnar el filtro de aire con aceite de filtro.

Aceite para filtro Motul® A2 Air Filter Oil

Si es necesario, limpiar el interior de la caja de aire con un trapo.

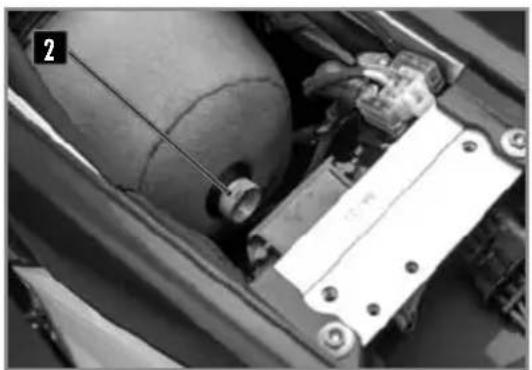

MONTAJE DEL FILTRO

• Volver a colocar el elemento filtrante en su soporte. Asegurarse de que quede bien enganchado en las seis lengüetas 1.
• Aplicar una película de grasa en la cara delantera del filtro.

• Volver a instalar el filtro con su soporte teniendo cuidado de que quede bien centrado.
• Volver a montar el tornillo moleteado 2.
• Comprobar que el filtro de aire esté bien colocado.
• Volver a montar el sillín (p.194).

MANTENIMIENTO PARTE CICLO

DESMONTAJE DEL DEPÓSITO DE GASOLINA

• Retirar el sillín (p.194).
• Aflojar el tornillo 1 del depósito.
• Retirar el tubo de ventilación 2 de la Te superior de la horquilla.

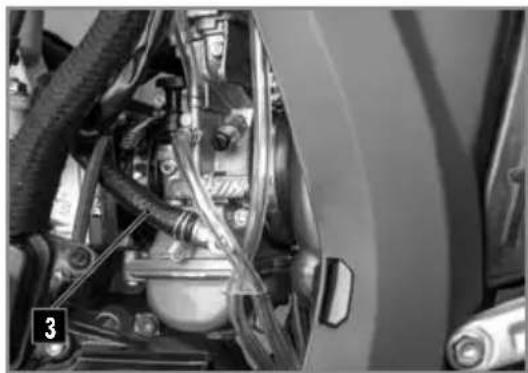

• Retirar el manguito 3 del carburador.

Evitar que entren impurezas en el cableado de la gasolina. Eso podría causar el gripaje.

- Aflojar los tornillos 4 de las placas laterales.

MANTENIMIENTO PARTE CICLO

MONTAJE DEL DEPÓSITO DE GASOLINA

Asegurarse de que el cable del gas 1 y el cableado del embrague 2 estén bien colocados.

Pasar el cableado/conexión eléctrica por los huecos del depósito.

Instalar el depósito quitando las rejillas del radiador y comprobar que ningún cable quede pinzado.

Comprobar el ajuste de las placas laterales con las rejillas de depósito.

Conectar la conexión eléctrica 3.

Montar los tornillos 4 del depósito con su anilla de goma.

Montar los tornillos 5 de las rejillas de radiador.

Tornillos del chassis M6 10Nm

Instalar los tubos de ventilación en el orificio de la te superior.

Volver a montar el sillín (p.194).

MANTENIMIENTO PARTE CICLO

PURGA DE LOS BRAZOS DE LA HORQUILLA

Después de algún tiempo de funcionamiento, el aire se acumula bajo presión en la horquilla.

Cada 5 a 10 horas de uso (según la intensidad) se debe realizar la purga.

En frío, con la horquilla completamente distendida, retirar y después volver a apretar los tornillos ■ en cada tapa de la horquilla.

LIMPIEZA DE LOS GUARDAPOLVOS DE LA HORQUILLA

Desmontar la rueda delantera (p.203).

Desmontar las protecciones de la horquilla.

Deslizar los guardapolvos hacia abajo.

Limpiar y lubricar los guardapolvos y los tubos de la horquilla.

Lubricante universal Motul® P4 EZ Lub

Volver a montar los guardapolvos y limpiar el aceite superfluo.

Volver a montar las protecciones de la horquilla.

Volver a montar la rueda delantera (p.203).

Bajar la moto del trípode.

CONTROL DEL JUEGO DE LOS COJINETES DE DIRECCIÓN

Ejercer presión de delante hacia atrás en los brazos de la horquilla.

No se debe notar ningún juego en los cojinetes de la dirección.

Hacer girar el manillar de derecha a izquierda.

No se debe notar ninguna resistencia en los cojinetes de dirección.

En caso de juego y/o de resistencia, reglar la holgura de los cojinetes y/o cambiarlos.

Reglar la holgura de los cojinetes (p.199)

Retirar la moto del trípode.

MANTENIMIENTO PARTE CICLO

AJUSTE DEL JUEGO DE LOS COJINETES DE DIRECCIÓN

CONTROL DE LA TENSIÓN DE CADENA

Moto sobre trípode.

Aflojar los tornillos 1 y 2.

Aflojar la tuerca 3 y volverla a apretar.

Tuerca de dirección

M20

30Nm

Apretar los tornillos 1.

Tornillos de brida superior de la horquilla

M8x35

17Nm

Apretar el tornillo 2.

Tornillo de te superior

M8x30

17Nm

Loctite®243TM

Controlar el juego de los cojinetes de dirección. (p.198). Retirar la moto del trípode.

NOTA

Los cojinetes deben engrasarse al menos una vez al año.

Limpiar regularmente la cadena aumenta considerablemente su duración.

Limpiar la cadena y aplicar lubricante para cadena.

Limpiador para cadena	Motul ^ C1 Chain clean
Grasa para cadenas	Motul ^ C3 Chain Lub Off Road

Moto sobre trípode.

Empujar la cadena hacia arriba y medir la tensión de la cadena según se indica en el esquema.

Tensión de cadena

50mm...53mm

Si la tensión de la cadena no es correcta, consultar el ajuste de la cadena. (p.200).

En caso contrario, retirar la moto del trípode.

MANTENIMIENTO PARTE CICLO

AJUSTE DE LA TENSIÓN DE CADENA

Una mala tensión de la cadena puede provocar desgastes mecánicos.

Aflojar las tuercas 1.

Aflojar o apretar los tornillos 2.

Dévisser ou visser les vis 3 hasta conseguir la tensión correcta de la cadena.

Tensión de cadena 50mm...53mm

Controlar la simetría de los dos lados con la ayuda de las marcas 4.

Apretar los tornillos 5.

Apretar la tuerca 6.

Tuerca eje trasero M24 100Nm

Retirar la moto del trípode.

NOTA

La pieza deslizante 7 esta preparada para adaptarse a cadenas más largas girándola 180°.

La posición de la maneta puede modificarse en función de la fisonomía del piloto.

- Girar la rueda 1 hacia la derecha para acercar la maneta.

MANTENIMIENTO PARTE CICLO

- Girar la rueda 1 hacia la izquierda para alejar la maneta.

Distancia A ≥3mm

ATENCIÓN

• El líquido hidráulico es muy corrosivo.
• Puede ser peligroso para la piel.
• Leer atentamente las recomendaciones del embalaje.

Colocar el cilindro maestro en horizontal.

• Sacar los dos tornillos 1, la cubierta 2 y la membrana 3.
• Controlar el nivel de líquido y rellenarlo si es necesario.

Nivel de líquido de freno bajo el borde de la boca.

4mm

Motul® RBF 700 líquido de freno DOT 4

- Volver a colocar la cubierta con la membrana y los dos tornillos.

Sacar los tornillos 1 y sacar el protector motor.

MANTENIMIENTO PARTE CICLO

DESMONTAJE DEL AMORTIGUADOR

Desmontar el escape.

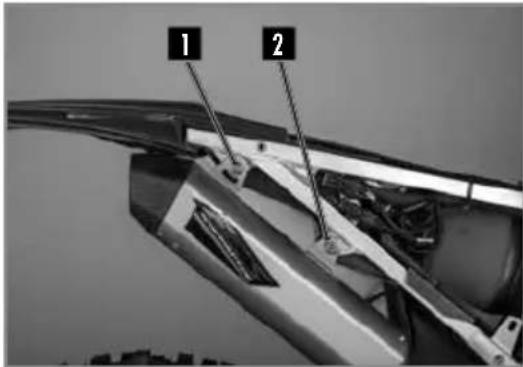

Retirar los tornillos 1 y 2.

Retirar el silenciador del escape y el intermedio.

ATENCIÓN

No desmontar el silenciador después de haber hecho funcionar la moto. Hay riesgo de quemaduras importantes.

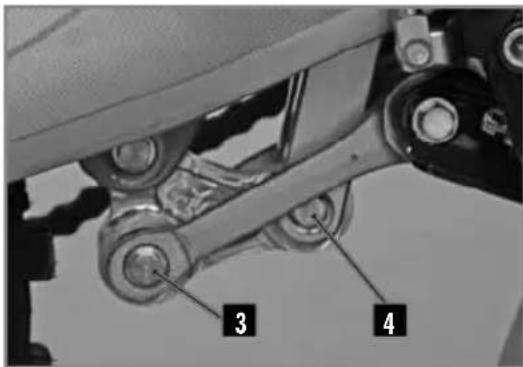

Desmontar el eje 3.

Quitar el tornillo 4 .

Quitar el tornillo superior del amortiguador.

Retirar el amortiguador por arriba.

Colocar el amortiguador por arriba.

Poner el tornillo superior del amortiguador y apretar.

Tornillo superior del amortiguador

M10

50Nm

Loctite®2701

Colocar la bieleta delta delta y la bieleta H.

Poner el tornillo 1 y apretar.

Tornillo inferior del amortiguador

M10

50Nm

Loctite®2701

oner el tornillo 2 y apretar.

Eje de bieleta

M12

60Nm

Volver a montar el escape los muelles y los "silent bloc".

Volver a montar el silenciador detrás y apretar los tornillo 3 con las tuercas nylstop.

Tornillo chasis

M6

10Nm

Volver a montar la placa lateral derecha.

Retirar la moto del trípode.

RUEDAS, NEUMÁTICOS

DESMONTAJE DE LA RUEDA DELANTERA

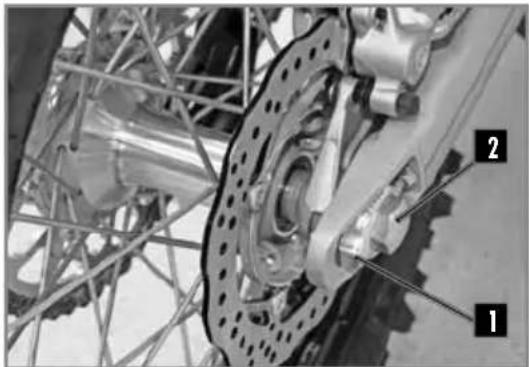

Aflojar los dos tornillos 1 y la tuerca 2.

Aflojar los dos tornillos 3.

Extraer el eje por el lado derecho.

Sacar la rueda de la horquilla.

ATENCIÓN

No accionar la palanca de freno delantero cuando la rueda delantera se haya retirado.

Comprobar que los discos de freno no estén sucios de aceite o de grasa. En ese caso, limpiar los discos con el limpiador para frenos.

Motul® P2 Brake CleanLimpiador

Instalar el separador ■ en el lado izquierdo del cubo de rueda.

Instalar la rueda delantera en la horquilla y montar el eje, que se habrá engrasado previamente.

Apretar los tornillos 2.

Tornillo pie horquilla M8 20Nm

Poner la tuerca 3 en su sitio y apretar.

Tuerca eje rueda delantera M20 60Nm

Apretar los tornillos del lado derecho de la moto.

Tornillo pie horquilla M8 20Nm

Accionar varias veces la palanca de freno delantero hasta que las pastillas toquen el disco.

Retirar la moto del trípode y hundir la horquilla varias veces.

RUEDAS, NEUMÁTICOS

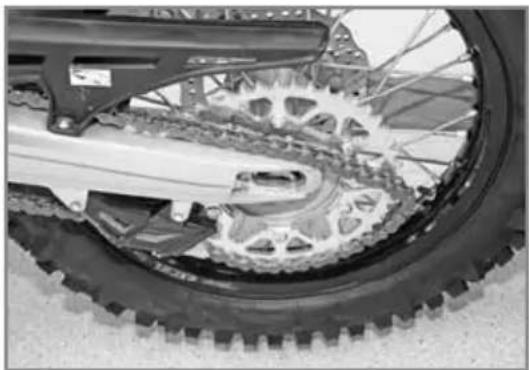

DESMONTAJE DE LA RUEDA TRASERA

• Aflojar la tuerca 1 y extraer la pieza deslizante 2.
• Tapar el eje 3 con una cubierta nylon.
• Sacar el eje.
• Mover la rueda lo más hacia delante posible.
• Extraer la cadena y la rueda.

! ATENCIÓN

No accionar el pedal de freno trasero cuando se haya retirado la rueda trasera.

MONTAJE DE LA RUEDA TRASERA

Comprobar que los discos de freno no esté sucio de aceite o de grasa. En ese caso, limpiar los discos con un limpiador para frenos.

Motul® P2 Brake CleanLimpiador para fren

Comprobar que los dos separadores 1 y 2 de ruedas estén bien colocados.

RUEDAS, NEUMÁTICOS

Instalar la rueda en los brazos e introducir el eje de la rueda previamente engrasado. Montar la cadena.

Colocar los tensores de cadena 1 e instalar la tuerca 2 pero sin apretar. Controlar la tensión de cadena (p.200). Apretar la tuerca 2.

Tuerca de eje rueda trasera M24 100Nm

Accionar varias veces el pedal de freno trasero hacia delante hasta que las pastillas toquen el disco. Retirar la moto del trípode.

CONTROL DE LA PRESIÓN DE LOS NEUMÁTICOS

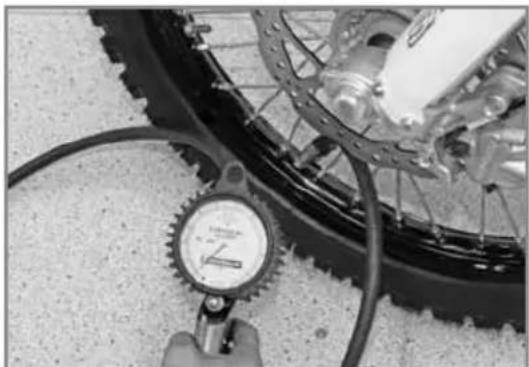

Comprobar regularmente la presión de los neumáticos con un manómetro de precisión. - Sacar el tapón de la válvula. - Comprobar la presión del aire cuando el neumático esté frío. Presión del aire del neumático para uso todo terreno.

Delante	0,9bar (13 psi)
Detrás	0,9bar (13 psi)

Si la presión no se corresponde con la tabla de debajo: - Corregir la presión. - Volver a poner el tapón de la válvula.

RUEDAS, NEUMÁTICOS

Comprobar regularmente la profundidad de la banda de rodadura.

Profundidad banda de rodadura ≥3mm

Si la profundidad es inferior al valor indicado:

- Cambiar el neumático.

Comprobar que no haya golpes, piedras, clavos, objetos puntiagudos o deformaciones en el neumático.

Si el neumático está dañado:

- Cambiar el neumático

COMPROBACIÓN DE LA TENSIÓN DE LOS RADIOS

No olvidar el control y la tensión de los radios.

! ATENCIÓN

Una buena tensión asegura estabilidad y seguridad de conducción.

• Realizar una verificación antes y después de cada uso de la moto, especialmente si es nueva o en caso de cambiar los radios.
• Con un destornillador, golpear ligeramente cada radio, el sonido debe ser claro.
• Si el sonido es sordo, hacer que se comprueben los radios en un concesionario Sherco.

FRENOS

COMPROBACIÓN DEL RECORRIDO DEL FRENO DELANTERO

Tirar de la maneta hacia el manillar y comprobar el recorrido A.

Recorrido maneta freno delantero ≥3mm

Si el recorrido no se corresponde con estas indicaciones, seguir las instrucciones indicadas a continuación.

AJUSTE DEL RECORRIDO DE LA PALANCA DE FRENO DELANTERO

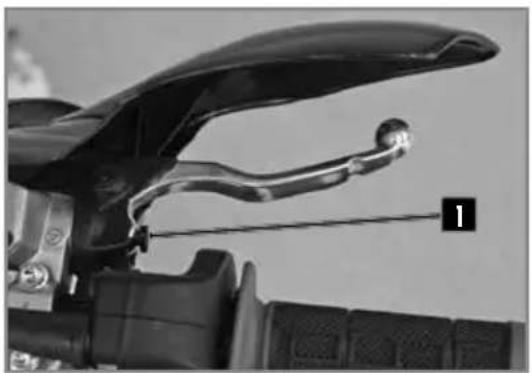

Ajustar el recorrido con la ayuda del tornillo de reglaje 1.

• Girar hacia la derecha para alejar la maneta.
• Girar hacia la izquierda para acercar la maneta.

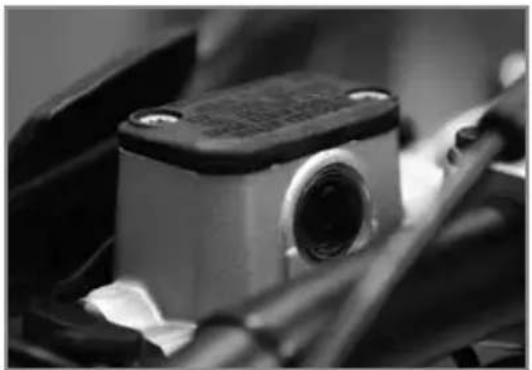

CONTROL DE NIVEL DE LÍQUIDO DEL FRENO DELANTERO

Poner la boquilla en posición horizontal. Comprobar el nivel del líquido mediante el indicador. Asegurarse de que el nivel (entre las dos flechas) esté más cerca de la flecha de arriba.

Si el nivel es inferior a la marca MIN, rellenar el líquido según las instrucciones siguientes.

FRENOS

RELLENADO DE LÍQUIDO DE FRENO DELANTERO

ATENCIÓN

• El líquido hidráulico es muy corrosivo.
• Puede ser peligroso para la piel.

• Leer atentamente las recomendaciones del embalaje.

• Aflojar los dos tornillos 1.

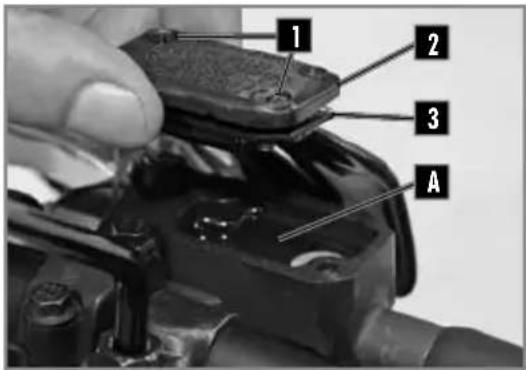

• Levantar la cubierta 2 con su membrana 3.
• Rellenar la boquilla con el líquido de freno hasta la marca A.

Nivel de líquido de freno por debajo del reborde de la boquilla.	5mm
Motul® RBF 700 líquido de freno DOT4

- Volver a montar la membrana, la cubierta y los dos tornillos.

AJUSTE DE LA POSICIÓN DEL PEDAL DE FRENO TRASERO

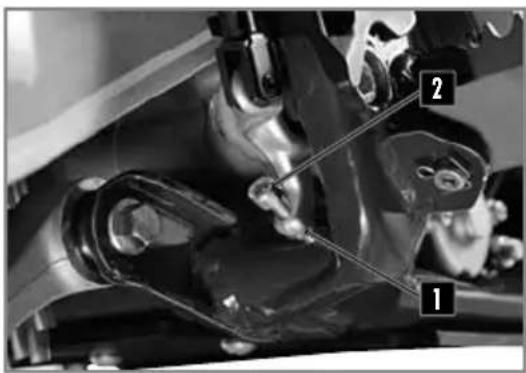

La posición del pedal de freno se regla del siguiente modo: desbloquear la contratuerca 1 después apretar o aflojar el tornillo 2 para encontrar la posición deseada. Apretar la tuerca una vez el pedal esté reglado.

Tuerca de tope de pedal de freno.

Comprobar el recorrido

10NmM6

Comprobar el recorrido (→ por debajo).

COMPROBACIÓN DEL RECORRIDO DEL PEDAL DE FRENO TRASERO

• Soltar el muelle 1.
• Accionar varias veces el pedal.

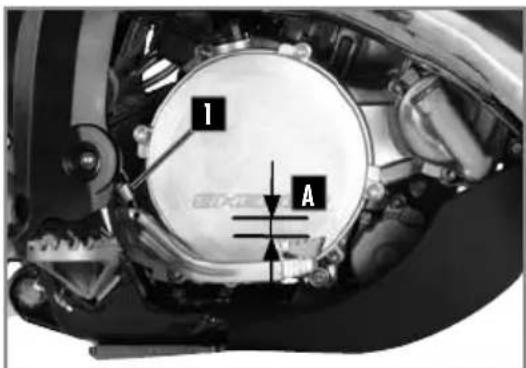

Recorrido pedal freno trasero ≥3mm A ≥5mm

- Fijar el muelle 1. Si el recorrido no corresponde con las indicaciones, consulte el reglaje del recorrido..(p.209).

FRENOS

AJUSTE DEL RECORRIDO DE FRENO TRASERO

- Soltar el muelle 1. - Aflojar la tuerca 2 y girar la varilla 3 hasta que el recorrido sea correcto.

Recorrido pedal freno trasero ≥3mm A ≥5mm

Bloquear la varilla 3 y apretar la tuerca 2.

Tuerca 10Nm

- Fijar el muelle 1.

CONTROL DE NIVEL DE LÍQUIDO FRENO TRASERO

Colocar la moto sobre una superficie plana. Comprobar el nivel del líquido mediante el indicador. Asegurarse de que el nivel (entre las dos flechas) esté más cercano a la flecha de arriba.

Si el nivel es inferior a la marca MIN, rellenar el líquido según las instrucciones siguientes.

RELLENADO DE LÍQUIDO DE FRENO TRASERO

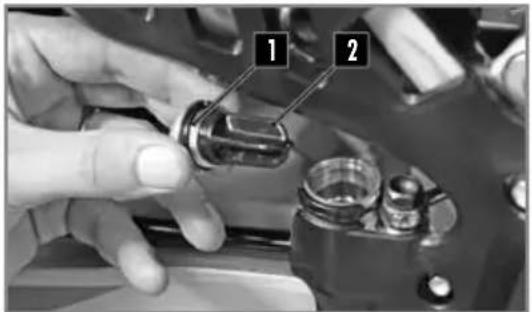

Retirar el tapón 1 con su membrana 2. Rellenar de líquido hasta la marca A.

Motul® RBF 700 líquido de freno DOT4

- Volver a montar la membrana y la cubierta con su junta tórica.

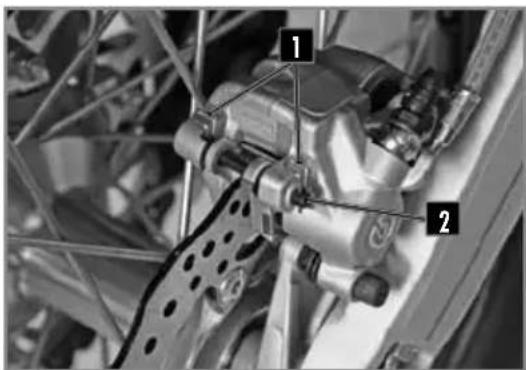

• Retirar los clips 1 y el eje 2.
• Retirar las pastillas de freno.

No accionar la palanca de freno delantero o el pedal de freno trasero cuando se hayan retirado las pastillas.

CONTROL DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar el desgaste de las pastillas.

Espesor mínimo de las pastillas | A ≥1mm

Si se deben sustituir, cambiar siempre las pastillas por parejas.

SUSTITUCIÓN DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar que los discos de freno no estén sucios de aceite o de grasa. En ese caso, limpiar los discos con limpiador para frenos.

Motul® P2 Brake CleanLimpiador para fren

FRENOS

Instalar pastillas nuevas.

Volver a montar los dos ejes 2 y los clips 1. Comprobar los niveles de líquido de freno y rellenar si es necesario (p.207 y 209).

! ATENCIÓN

No utilizar la moto si la palanca o el pedal de freno no están operativos. «Bombear» varias veces con la palanca/el pedal Hasta que las pastillas estén en contacto con los discos.

MANTENIMIENTO CIRCUITO ELÉCTRICO

EXTRACCIÓN DE LA BATERÍA

Desactivar todos los sistemas y parar el motor.

! ATENCIÓN

ESPERE AL MENOS 30 SECONDES, MOTO APAGADA Y INMOVIL, PARA QUE EL SISTEMA "KEYLESS" SE APAGUE RIESGO IMPORTANTE DE DANOS EN EL PROCESADOR (ECU)

• Desmontar el sillín (p.194).
• Desmontar el filtro de aire (p.194).

La batería está situada al fondo de la caja del filtro.

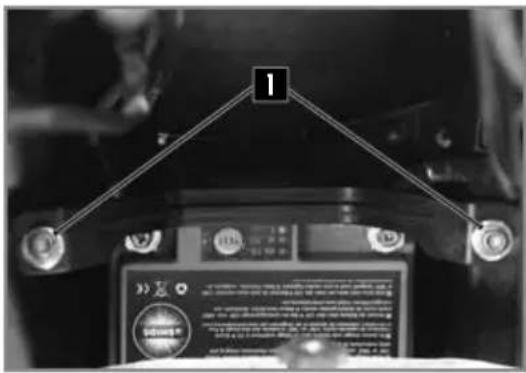

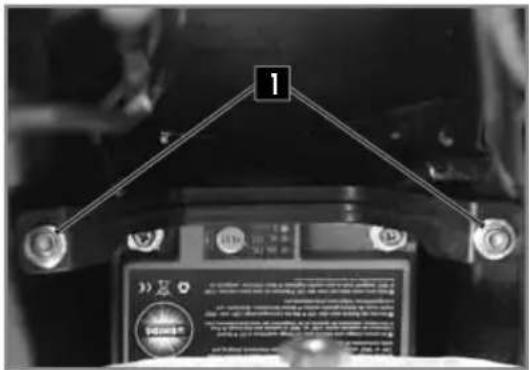

• Desmontar los dos tornillos 1 de la pieza que sujeta la batería.

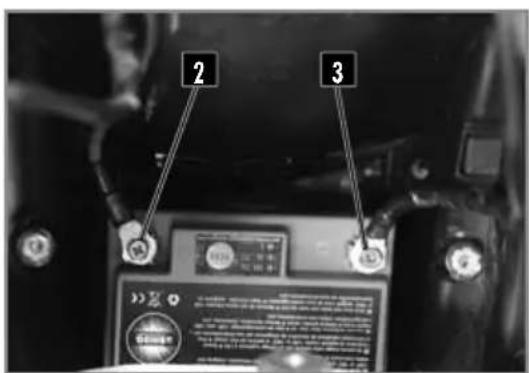

• Desconectar el cable negativo 2 de la batería.
• Desconectar el cable positivo 3 de la batería.
• Subir la batería hacia arriba.

MANTENIMIENTO CIRCUITO ELÉCTRICO

MONTAJE DE LA BATERÍA

• Colocar la batería en su alojamiento.
• Conectar el cable positivo a la batería.
• Conectar el cable negativo a la batería.
• Instalar la pieza que fija la batería y apretar los dos tornillos 1.

Tornillo chasis 10NmM6

• Comprobar la colocación de los cables de batería para que no haya dudas durante la manipulación del filtro de aire.
• Volver a montar el filtro de aire (p.195).
• Volver a montar el sillín (p.194).

CARGA DE LA BATERÍA

La batería es de tipo sin mantenimiento.

Si el vehículo no va a utilizarse durante un largo periodo de tiempo, se recomienda desconectar la batería y guardarla en un lugar seco.

Extracción de la batería (p.211).

Comprobar con un voltímetro la tensión de la batería:

Tensión batería >12.5V

Si la tensión es insuficiente, extraer la batería y cargarla con un cargador.

Carga batería (12V)

0.5 A durante 10 horas or 5A durante 30 min.

Desconectar el cargador al final de la carga.

Instalar la batería (→ por encima).

MANTENIMIENTO CIRCUITO ELÉCTRICO

SUSTITUIR EL FUSIBLE PRINCIPAL

Desmontar el sillín (p.194).

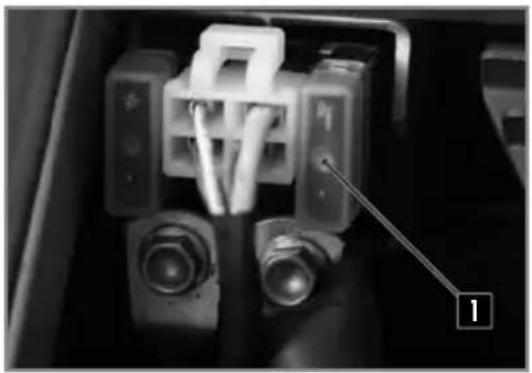

El fusible principal 1 se encuentra en el relé de arranque.

Retirar el fusible defectuoso y sustituirlo por uno nuevo del mismo valor.

Fusible principal 30A

30A

Poner un nuevo fusible de reserva en la caja de fusibles.

Volver a montar el sillín (p.194).

SUSTITUIR EL FUSIBLE DE PROTECCIÓN DE HAZ LUMINOSO

Desmontar el sillín (p.194).

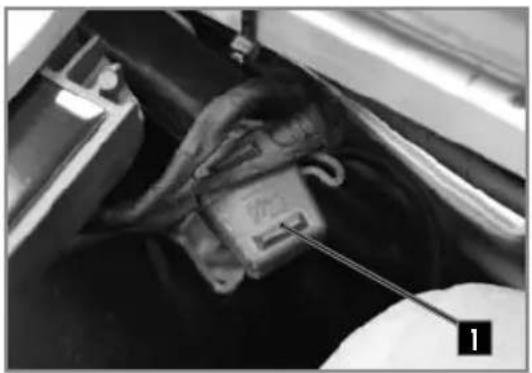

El fusible de protección de haz luminoso 1 se encuentra bajo el montante superior del bastidor secundario en el lado derecho de la moto. Retirar el fusible defectuoso y sustituirlo por un fusible nuevo del mismo valor.

Fusible de protección de haz luminoso

15A

Volver a montar el sillín (p.194).

DESMONTAJE DEL FARO

Poner el contacto en off.

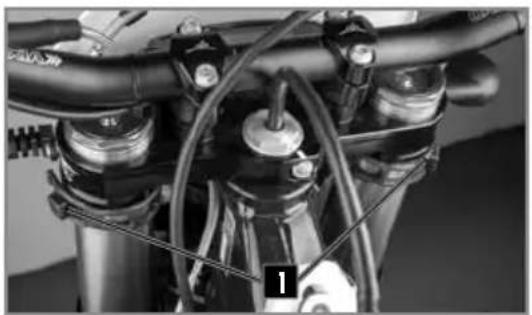

Soltar las gomas derecha e izquierda 1 de cada lado de la horquilla.

Desconectar el cableado del freno /cable del contador de las guías superior e inferior.

Mover el faro hacia arriba.

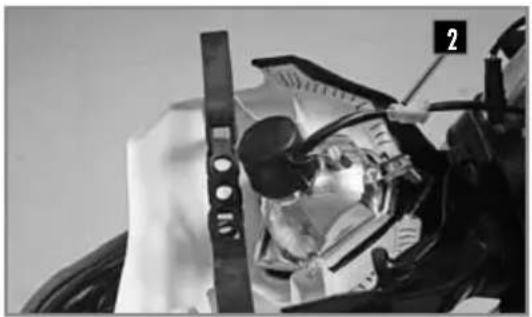

Desconectar el conector 2 y retirar el faro.

Conectar el sistema eléctrico.

Conectar el faro asegurándose de que los orificios 1

del faro se correspondan con los huecos 2 del guarda barros.

Hacer pasar el cableado de freno/cable contador por las guías superior e inferior 3.

Fijar las bridas en las gomas.

Controlar el reglaje del alcance del faro.(p.215).

SUSTITUIR LA BOMBILLA DEL FARO O EL PILOTO

Desmontar la placa del faro y el faro (p.213).

Retirar la protección de goma 1.

Girar un cuarto de vuelta a la izquierda para sacar el faro.

Presionar ligeramente sobre la bombilla hacia la izquierda y sacarla del faro.

Colocar una bombilla nueva 2.

Volver a montar el portalámparas con la bombilla en el faro atornillando hacia la derecha.

Volver a colocar la protección de goma.

El piloto 3 se sustituye simplemente retirando la bombilla del reflector.

Luz piloto W5W 12V 5W

Reponer la placa faro y el faro.

MANTENIMIENTO CIRCUITO ELÉCTRICO

AJUSTAR EL ALCANCE DEL FARO

El alcance se ajusta con la moto en funcionamiento con su piloto.

Para ajustar el haz del faro, apretar o aflojar el tornillo 1 a la base del faro.

Apretar el tornillo 1 aumenta el alcance del faro.

Aflojar el tornillo ■ disminuye el alcance del faro.

SUSTITUIR LA BATERÍA DEL VELOCÍMETRO

1. Desmontar la placa faro y el faro (p.214).
2. Sacar la centralita de intermitentes 1 para acceder al tornillo de contador.

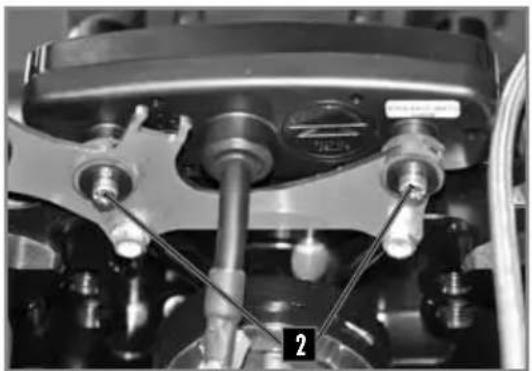

3. Quitar los tornillos 2 y retirar el contador sacándolo hacia arriba.
4. Desconectar el conector principal del contador.

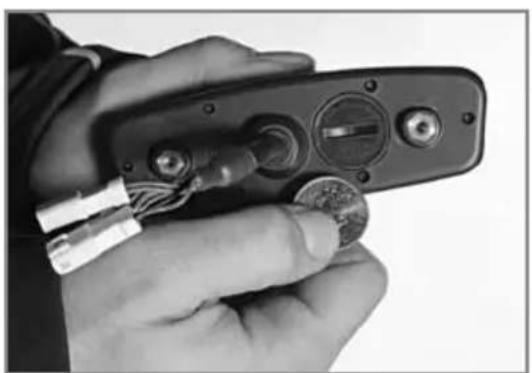

5. Abierto el velocímetro con una moneda.
6. Instalar una nueva batería (marcado hacia arriba).

Batería de contador CR 2032 3A

1. Volver a montar la cubierta con cuidado de no dañar la junta tórica.
2. Volver a conectar el conector principal del velocímetro.
3. Poner la moto en on y comprobar que el velocímetro funciona.
4. Volver a instalar el contador en el soporte.
5. Apretar los tornillos 2 y volver a poner la centralita intermitentes..
6. Volver a montar la placa faro y el faro (p.214).
7. Reglar el contador (p.175).

SHERCO le aconseja lavar su 125 SE tan a menudo como sea posible para mantenerla en buen estado y prolongar su vida útil.

1. Tapar la salida del silenciador del escape y el filtro de aire (para tapar la salida de escape utilice la pieza número 8527, para tapar la entrada de aire utilice la pieza número 4476).
2. Para desengrasar el motor, aplicar el desengrasante, limpiar con un trapo y después secar el motor.
3. Lavar el resto del vehículo con agua caliente jabonosa.
4. Enjuagar con agua.
5. Secar con trapo de piel o de paño suave.
6. Secar la cadena y lubricarla con grasa especial para cadena.
7. Une vez terminada la limpieza, quitar las protecciones del filtro de aire y del escape, arrancar el motor y dejarlo girar algunos minutos al ralentí.

Evitar el uso de material de alta presión que puede provocar filtraciones de agua en los cojinetes, la horquilla delantera... y que entraña daños importantes. Utilizar un detergente de fuerza media. Antes de guardar el vehículo durante un largo tiempo (más de 2 meses), seguir las instrucciones siguientes.

ATENCIÓN

Para evitar el ingreso de agua, guardar una distancia mínima de lavado de 20cm.

Antes de almacenar el vehículo a largo plazo (más e 2 meses), siga estas instrucciones:

1. Lavar toda la moto.
2. Vaciar el depósito de gasolina.
3. Desmontar la bujía y inyectar un spray en el interior del motor por el orificio de la bujía Volver a montar la bujía. Con la bujía desmontada da algunos impulsos de arranque para recubrir de una capa protectora la pared del cilindro.
4. Quitar la batería (p.211).
5. Cargar la batería (p.212).
6. Lubricar todos los cables con un spray.
7. Sostener la moto de forma que las ruedas no toquen el suelo.
8. Proteger la salida del escape con una bolsa de plástico para impedir que entre la humedad.
9. Vaporizar un spray por las superficies metálicas no pintadas, motor y cableado eléctrico.
10. Recubrir la moto con una cubierta transpirante

PUESTA EN SERVICIO DESPUÉS DEL ALMACENAMIENTO

Reinstalar la batería (p.212).

Rellenar el depósito de combustible.

Efectuar las operaciones de engrasado y mantenimiento (p.217).

Realizar una prueba en carretera.

PLAN DE MANTENIMIENTO

PLAN DE ENGRASADO Y MANTENIMIENTO	Después de 5 horas	Cada 20 horas
MOTOR
Vaciador aceite de cambio	●	●
Comprobar válvulas y boosters		●
Sustituir bujía (despues 50 horas)
CARBURADOR
Limpiar carburador		●
ACCESORIOS
Comprobar estanqueidad circuito de refrigeración	●	●
Comprobar estanqueidad y fijación escape	●	●
Comprobar estado, flexibilidad y posición del cable, reglar, engrasar	●	●
Comprobar nivel en el cilindro maestro del embrague	●	●
Limpiar filtro de aire y caja	●	●
Comprobar estado y posición de los cables eléctricos
Comprobar funcionamiento circuito eléctrico (código/faro, freno, intermitentes, iluminación contador, claxon, interruptores)	●	●
FRENOS
Comprobar nivel líquido de freno, separador de pastillas, discos	●	●
Comprobar estado y estanqueidad cableado de freno	●
Comprobar estado, recorrido en vacío de pedal y palanca de freno, reglar	●	●
Comprobar apriete tornillo circuito de freno y discos	●	●
PARTE CICLO
Comprobar funcionamiento y estanqueidad horquilla y amortiguador	●	●
Limpiar los guardapolvos		●
Purgar los brazos de la horquilla		●
Comprobar apriete general de la tornillería		●
Comprobar / reglar los cojinetes de dirección	●	●
RUEDAS
Comprobar tensión de los radios y estado de las llantas		●
Comprobar estado y presión de los neumáticos	●	●
Comprobar estado cadena, piñón corona, guías, tensión cadena	●	●
Engrasar la cadena	●	●
Comprobar la holgura de los rodamientos de ruedas	●	●

PLAN DE MANTENIMIENTO

MANTENIMIENTO ANUAL

TRABAJOS DE MANTENIMIENTO IMPORTANTES RECOMENDADOS QUE PUEDEN SER REQUERIDOS ADICIONALMENTE	Al menos1 vez al año
Horquilla	●
Amortiguador	●
Limpiar y engrasar cojinetes de dirección	●
Sustituir la fibra de vidrio del silenciador	●
Tratar los rácores y contactos eléctricos con un aerosol protector	●
Sustituir el líquido del embrague hidráulico	●
Sustituir el líquido de freno	●
COMPROBACIONES Y TRABAJOS DE MANTIMIENTO IMPORTANTES A REALIZAR POR EL PILOTO	Antes de cada uso	Después de cada uso
Nivel de aceite	●
Comprobar nivel líquido de freno	●
Comprobar estado de las pastillas de freno	●
Comprobar funcionamiento de la iluminación	●
Comprobar funcionamiento de la bocina	●
Engrasar cables / gas		●
Purgar regularmente los brazos de la horquilla		●
Sacar regularmente los guardapolvos, limpiar		●
Limpiar cadena, engrasar, comprobar tensión, reglar si es necesario		●
Limpiar filtro de aire y caja		●
Comprobar estado de los neumáticos y presión	●
Comprobar nivel líquido de refrigeració	●
Comprobar estanqueidad cableado de gasolina	●
Comprobar estado de todos los mandos	●
Comprobar frenada	●
Pasara producto anticorrosión Protector en las piezas nuevas (excepto frenos y escape)		●
Poner Protector en contacto y botón iluminación		●
Comprobar el apriete de los tornillos y tuercas		●

ATENCIÓN

Comprobar el apriete de los tornillos de su bicileta después de la primera vuelta / de las primeras horas de uso. En uso de competición hay que revisar 20 horas después de cada carrera. No retrasar la revisión más de dos horas. ¡Las revisiones en los talleres Sherco no sustituyen los controles y el mantenimiento del piloto!

PLAN DE MANTENIMIENTO

COMPROBACIONES Y TRABAJOS DE MANTENIMIENTO IMPORTANTES QUE DEBEN SER REALIZADOS POR UN TALLER SHERCO

Uso competición	Cada 10H	Cada 20H	Cada 40H	Cada 80H
Uso ocio	Cada 20H	Cada 40H		Cada 80H
Controlar el desgaste de los discos de embrague		●	●	●
Controlar la longitud de los muelles de embrague		●	●	●
Comprobar que la nuez de embrague no esté marcada			●	●
Comprobar que la campana de embrague no esté marcada			●	●
Controlar el desgaste del cilindro y el pistón		●	●	●
Sustituir el pistón		●	●	●
Limpiar y controlar que las válvulas y boosters funcionan bien	●	●	●	●
Controlar el descentrado del extremo del cigüeñal			●	●
Controlar el cojinete del pie de biela			●	●
Sustituir la biela			●	●
Sustituir los cojinetes del cigüeñal			●	●
Controlar el desgaste total de la caja (piñones, rodamientos, cojinestes)			●	●
Controlar la caja de laminas		●	●	●
Sustituir el material del silenciador del escape	●	●	●	●

PARES DE APRIETE

PARES DE APRIETE DEL CHASIS	Dimensión	Valor (Nm)	Bloqueo de hilo
Tornillo de batería	M6	5Nm
Tornillo guía de cadena	M6	10Nm
Tornillos del chasis	M6	10Nm
Tuercas del chasis	M6	10Nm
Tornillo de corona	M8	40Nm
Tornillo de fijación de la culata	M8	25Nm
Tornillo de fijación del subchasis	M8	25Nm
Tornillo de horquilla inferior	M8	20Nm
Tornillo de la pinza del freno delantero	M8	25Nm
Tornillo de platina de horquilla inferior	M8	12Nm
Tornillo de platina de horquilla inferior	M8	17Nm
Tornillo del disco de freno delantero / trasero	M8	40Nm	Azul
Tornillos de fijación de brida de manillar	M8	25Nm
Tornillos de soporte lateral de culata	M8	25Nm	Azul
Tornillos del chasis	M8	25Nm
Tuerca de Gripster	M8	10Nm
Tuercas del chasis	M8	25Nm
Ejes de motor	M10	50Nm
Tornillo amortiguador inferior	M10	50Nm	Rojo
Tornillo amortiguador superior	M10	50Nm	Rojo
Tornillo de cabalete	M10	35Nm
Tornillo del pedal de freno	M10	35Nm
Tornillos de fijación de brida del manillar	M10	40Nm	Azul
Tornillos del chasis	M10	40Nm
Tuercas del chasis	M10	40Nm
Eje de bieleta delta/H	M12	60Nm
Eje basculante	M16	100Nm
Tuerca de la columna de dirección	M20	20Nm
Tuerca de rueda delantera	M20	60Nm
Tuerca de rueda trasera	M24	100Nm

PARES DE APRIETE

PARES DE APRIETE DEL MOTOR	Dimensión	Valor (Nm)	Bloqueo del hilo
Tornillo de encendido (estator)	M5	6Nm	Azul
Rotor de bomba de agua	M6	10Nm
Tornillo bombin de embrague	M6	10Nm
Tornillo de arranque	M6	10Nm
Tornillo de brida de escape	M6	10Nm
Tornillo de culata	M6	12Nm
Tornillo de la palanca de embrague	M6	10Nm	Azul
Tornillo de muelle de embrague	M6	10Nm
Tornillo de nivel de aceite	M6	6Nm
Tornillo de purga de culata	M6	10Nm
Tornillo de selector	M6	10Nm
Tornillo de tapa de bomba de agua	M6	10Nm
Tornillo de tapa de embrague	M6	10Nm
Tornillo de tapa de la válvula de escape	M6	10Nm
Tornillo desmodromico de seleccion	M6	10Nm	Azul
Tornillos de carter central	M6	10Nm
Espárrago de cilindro	M8	20Nm	Azul
Tuerca de cilindro	M8	20Nm
Tapón de distribución del cigüeñal	M10	10NM
Senso de agua	M12	20Nm	Amarillo
Tuerca del volante de encendido	M12	80Nm	Rojo
Bujia	M14	25Nm
Tapón de drenaje	M16	15Nm
Tapa de visor del cigüeñal	M27	8Nm
Tuerca de embrague	M18	100Nm	Rojo

ESPECIFICACIONES 125 SM FACTORY

DIMENSIONES

Longitud total	2100mm
Anchura total	820mm
Altura sillín	920mm
Distancia entre ejes	1520mm
Distancia al suelo	315mm

PARTE CICLO

Bastidor	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	Sachs USD série or
Suspensión trasera	WP suspension
Carrera delantera/trasera	300mm/300mm
Freno delantero	Disco ∅ ∅270mm
Freno trasero	Disco ∅ 220 mm
Neumático delantero	120/70 R 17 / 2bar
Neumático trasero	150/60 R 17 / 2,2bar
Capacidad depósito de gasolina	10,4 Litros incluyendo 1 Litro de reserva
Gasolina	Súper sin plomo con un índice de octanaje de al menos 95

TRANSMISSIÓN

Tipo	Manual
Embrague	multi discos en baño de aceite, mando hidráulico
Transmisión primaria	20 x 72
Cambio	6 velocidades
Transmisión secundaria	13 x 43

REGLAJES - HORQUILLA

Compresión	12 clics hacia atrás
Descompresión	12 clics hacia atrás
Tipo de aceite	SAE 5
Cantidad de aceite	600cm3
Nivel de aceite	130 mm

REGLAJES - AMORTIGUADOR

Compresión baja velocidad	12 clics hacia atrás
Compresión alta velocidad	12 clics hacia atrás
Descompresión	7 clics hacia atrás

ESPECIFICACIONES 125 SM FACTORY

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES

Aceite motor	Motul® 300V 4T Factory Line Off Road
Líquido de refrigeración	Motul® Motocool Factory Line -35°C
Líquido de freno	Motul® RBF 700 líquido de freno
Aceite de la horquilla	SAE 5
Shock absorber oil	SAE 2,5
Aerosol para cadena de transmisión secundaria	Motul® C3 Chain Lub OffRoad
Limpiador filtro de aire	Motul® A1 Filter Clean
Lubricante para filtro de aire	Motul® A2 air Filter Oil
Limpiador plástico	Motul® E9 wash&Wax Spray
Limpiador llantas	Motul® E3 Wheel Clean
Limpiador discos de freno	Motul® P2 Brake Clean
Lubricante universal	Motul® P4 EZ Lub

	Cada año
	Después de cada carrera
	Cada 100 horas / Cada 5000kms
	Cada 50 horas de uso / Cada 2500kms
	Cada 40 horas de uso / Cada 2000kms
	Cada 30 horas de uso / Cada 1500kms
	Cada 20 horas de uso / Todos los 1000kms
	Cada 10 horas de uso / Cada 500 km
	Después de 1 hora de uso
CHASIS
Verifique el estado y la presión de los neumáticos	●	●	●	●	●	●	●
Control de los radios de rueda	●	●	●	●	●	●	●
Verificación de la tensión de la cadena de transmisión	●	●	●	●	●	●	●
Inspeccione todas las mangueras (fugas)	●	●	●	●	●	●	●
Control de tornillos	●	●	●	●	●	●	●
Control de tensión de batería		●	●	●	●	●	●
Verifique el juego de la columna de dirección		●	●	●	●	●	●
Revise la pastilla del freno trasero y delantero	●			●		●
Verifique el juego de la palanca del freno delantero		●	●	●	●	●	●
Verifique / corrija el nivel del líquido de embrague y freno	●	●	●	●	●	●	●
Verifique el disco de freno		●	●	●	●	●	●
Control del chasis		●	●	●	●	●	●
Control basculante		●	●	●	●	●	●
Verifique cualquier juego en todos los rodamientos (ruedas, basculantes...)		●	●	●	●	●	●
Control de los bujes / llantas		●	●	●	●	●	●
Control estado / nivel de refrigerante		●	●	●	●	●	●
Control del estado del cable del acelerador y el ajuste		●	●	●	●	●	●
Limpie el filtro de aire y la caja del filtro de aire		●	●	●	●	●	●
Realizar mantenimiento de horquilla				●
Realizar el mantenimiento del amortiguador				●
Remplazar la lana de roca en el silenciador			●		●
Grasa las bieletas de suspensiones				●			●
Grasa el rodamiento de la columna de dirección			●		●
MOTOR
Cambio de aceite	●	●	●	●	●	●	●
Reemplazo bujía				●
Verifique y reemplace si es necesario el disco de embrague					●		●
Reemplazo de pistón					●
Verifique / medir el cilindro						●
Verifique / medir la culata						●
Reemplace la biela / Cojinete							●
Verifique la caja de cambios, reemplazar si es necesario						●
Reemplace todos los cojinetes de los cárteres							●
Reemplazar todos los sellos del motor							●

GARANTÍA

GARANTÍA

INFORMACIÓN DEL VEHÍCULO

VEHÍCULO:

NÚMERO DE CHASIS:

NÚMERO DE MOTOR:

CLIENTE :

DIRECCIÓN:

CÓDIGO POSTAL: PAÍS:

FECHA :

VENDEDOR :

Sello del distribuidor

CONDICIONES DE LA GARANTÍA CONTRACTUAL

SHERCO MOTORCYCLES otorga una garantía contractual que puede variar de un mes a dos años según el modelo. Su distribuidor le indicará la duración de este de acuerdo con las condiciones de garantía. Las condiciones y cobertura de esta garantía contractual se detallan a continuación

REGISTRO DE VEHÍCULO:

El día de la entrega de la motocicleta, el concesionario y el cliente se comprometen a completar este folleto, así como el formulario de aceptación del vehículo. A continuación, el concesionario debe registrar el vehículo en el sitio web dedicado. No se aceptará ninguna garantía si el vehículo no ha sido registrado. En caso de reventa del vehículo, la garantía contractual es transferible al nuevo propietario mediante este libro.

OBTENCIÓN DE SERVICIOS BAJO LA GARANTÍA CONTRACTUAL:

Cualquier pregunta relacionada con la garantía debe discutirse directamente con su distribuidor.

Todas las reparaciones de garantía deben ser realizadas por un distribuidor SHERCO autorizado. Cuando solicite cobertura de garantía, presente este folleto a su distribuidor.

SHERCO MÓTORCYCLES sugiere que se comunique con su distribuidor que vendió el vehículo; sin embargo, todos los distribuidores autorizados de SHERCO pueden realizar reparaciones en garantía.

CONDICIONES PARA OBTENER LA GARANTÍA CONTRACTUAL

Cualquier solicitud de cobertura bajo la garantía contractual está sujeta al cumplimiento de los procedimientos e intervalos de mantenimiento detallados en este folleto y en el manual del propietario. Este folleto debidamente cumplimentado, así como las facturas, son prueba del mantenimiento del vehículo.

Los justificantes (facturas) que detallen las operaciones realizadas serán imprescindibles para beneficiarse de la garantía contractual otorgada por SHERCO MOTORCYCLES.

INFORMACIÓN:

Se recomienda que el mantenimiento se realice con un distribuidor SHERCO autorizado porque solo él tiene las herramientas específicas y las informaciones técnicas para un mantenimiento adecuado.

El uso de piezas originales SHERCO únicamente garantizará la validez de la garantía contractual.

El mantenimiento recomendado no exime al usuario de realizar determinadas comprobaciones diarias (consulte el manual del propietario).

En caso de anomalía, póngase en contacto con su distribuidor lo antes posible. Es responsabilidad del propietario del vehículo tomar todas las precauciones y medidas para evitar daños mayores. Cualquier daño indirecto resultante del uso continuado del vehículo después de que se haya identificado un problema no estará cubierto por la garantía contractual.

COBERTURA DE GARANTÍA CONTRACTUAL

Quedan excluidos de la garantía los gastos de transporte de devolución al concesionario, los gastos de alojamiento o alimentación, los gastos de avería o entrega y la pérdida de uso del vehículo.

Esta garantía no cubre daños accidentales, desastres naturales, incendios, ni cubre ninguna otra causa que esté fuera del control de SHERCO MOTORCYCLES.

Cualquier daño causado por modificaciones destinadas a aumentar la potencia del motor, mala lubricación debido a ajustes incorrectos de carburación, montaje de una pieza o accesorio no vendido por SHERCO MOTORCYCLES no estará cubierto por la garantía contractual., El uso de lubricantes o fluidos no recomendados por SHERCO MOTORCYCLES y el incumplimiento de los procedimientos de mantenimiento periódico y diario.

No cubiertos por la garantía contractual, trabajos de mantenimiento y conservación, sustitución de piezas de desgaste, fenómenos estéticos que no afecten al buen funcionamiento del vehículo, imperfecciones superficiales relacionadas con las

GARANTÍA

limitaciones externas (calor, frío...) y con el envejecimiento, vibraciones y ruidos vinculados para el funcionamiento del vehículo, la sustitución de piezas en el contexto de cambios de diseño.

LIMITACIÓN DE GARANTÍA Y RECURSOS:

La garantía no cubre productos de consumo, piezas de desgaste, productos en contacto con superficies de fricción o expuestos a los elementos.

SHERCO MOTORCYCLES no asume ninguna responsabilidad hacia nadie por daños directos o indirectos de cualquier tipo cubiertos por cualquier otra garantía, expresa o implícita o resultante de cualquier otro contrato, negligencia o abuso de cualquier tipo.

INSPECCIÓN Y MANTENIMIENTO

Control anual mínimo obligatorio

Para garantizar una seguridad perfecta y permitirle disfrutar plenamente de su motocicleta, se debe realizar una revisión anual mínima (consulte el manual del propietario).

Frecuencia de mantenimiento

La frecuencia de mantenimiento se ha definido según el uso medio. Para los vehículos sometidos a una conducción extrema, el mantenimiento debe realizarse con mayor frecuencia.

Definición de utilización extrema

• Uso prolongado a alta velocidad.
• Uso prolongado a baja velocidad
• Utilizacion en clima frío
• Usar en ambientes polvorientos o salinos

Presente este registro en cada servicio para que el distribuidor pueda sellarlo y proporcionar información de servicio.

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

GARANTÍA

Fecha :

Km / Horas :

Sello del concesionario y firma.

N° de registro del Sherconetwork®. - www.sherconetwork.com

Manteminiento realizado :

PRÓXIMA REVISIÓN :

NOTAS

INHALTSVERZEICHNIS

FRANÇAIS p. 4

■ ENGLISH p. 82

ESPAÑ OL p. 160

DEUTSCH p. 238
