MANUAL DE USUARIO VL12 Prime Denon DJ

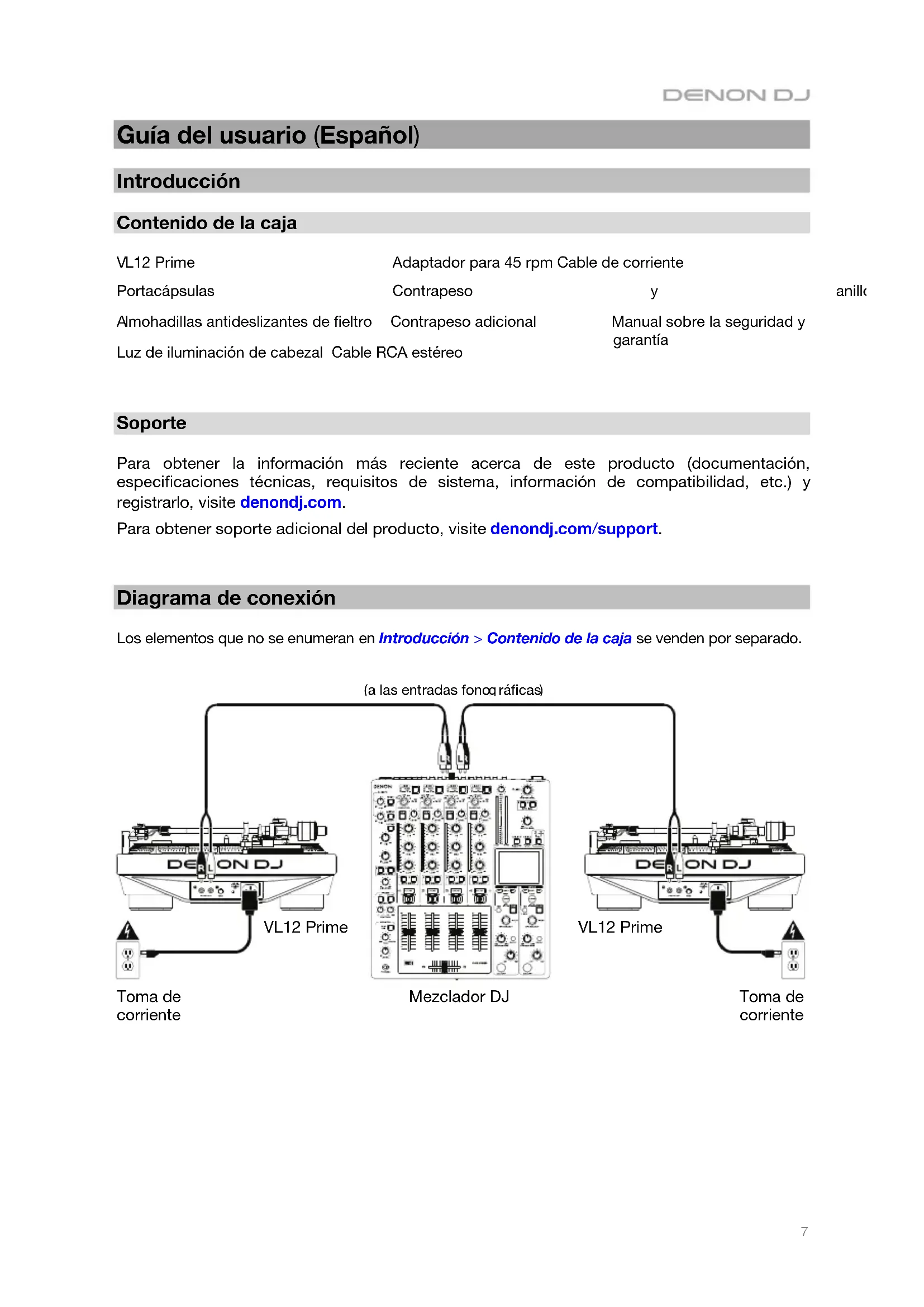

Guía del usuario (Español)
Introducción
Contenido de la caja
VL12 Prime
Adaptador para 45 rpm Cable de corriente
Portacápsulas
Contrapeso
y
Almohadillas antideslizantes de fieltro
Contrapeso adicional
Manual sobre la seguridad y garantía
Luz de iluminación de cabezal Cable RCA estéreo
Soporte
Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denondj.com.
Para obtener soporte adicional del producto, visite denondj.com/support.

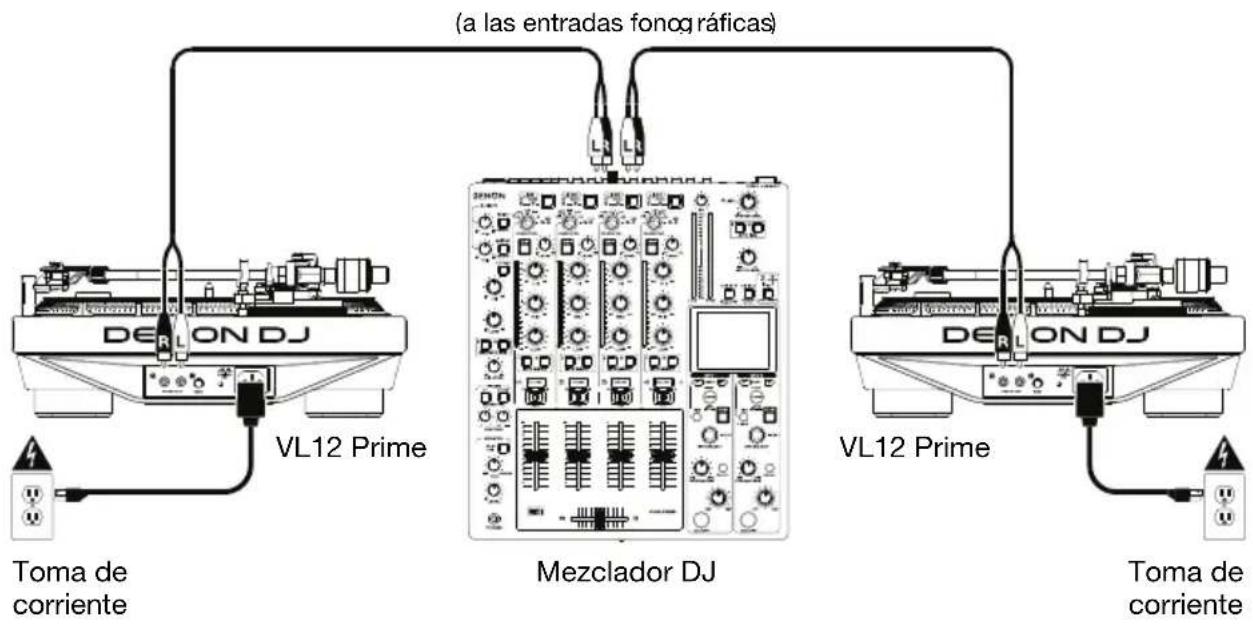

Diagrama de conexión
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.
VL12 Prime
Toma de corriente
Mezclador DJ
VL12 Prime
Toma de corriente
Características

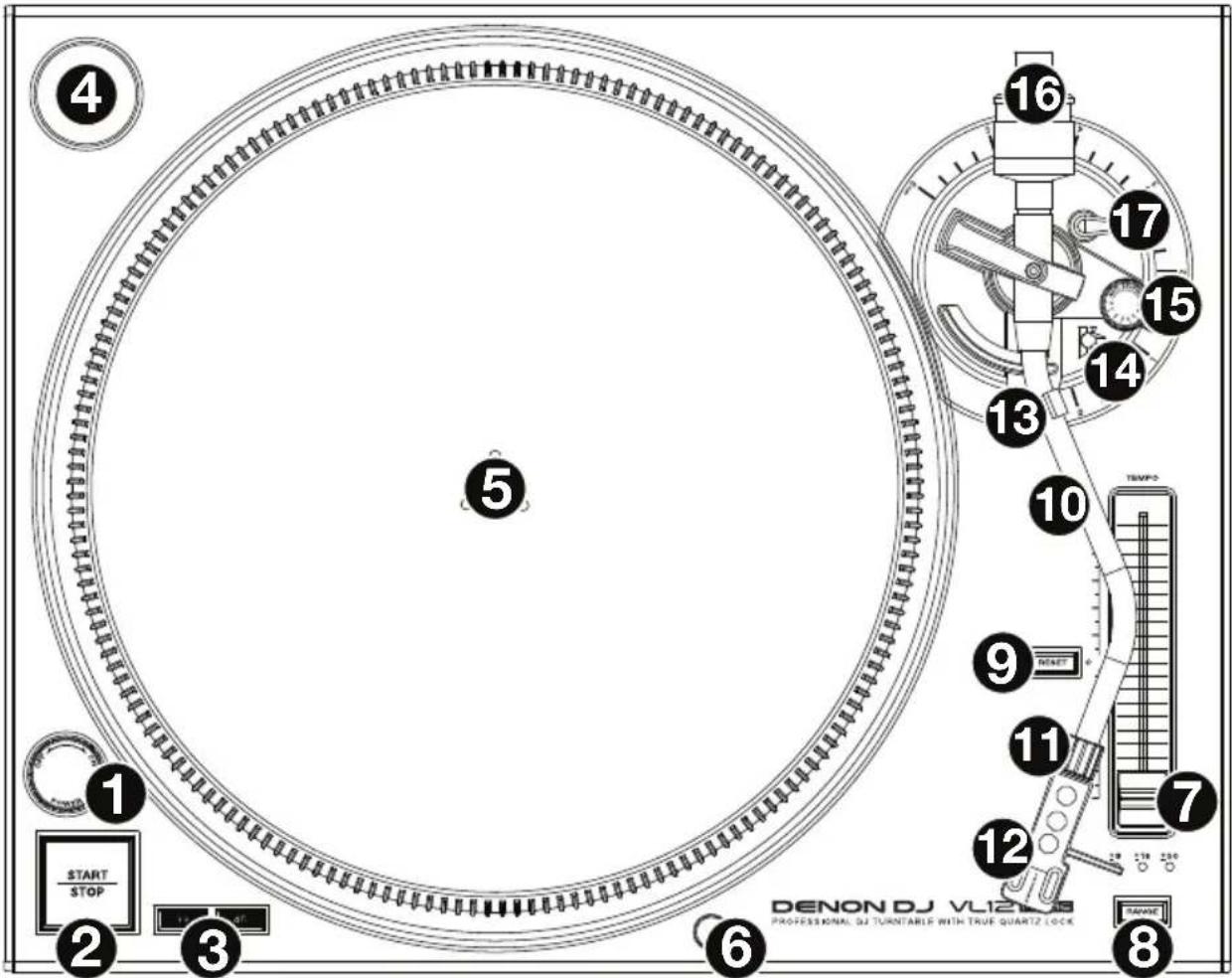

Panel superior
5
16
17
15
14
13
10
9
11
7
12
8
DENON DJ V125
PROFESSIONAL DJ TURNABLE WITH TRUE QUARTZ LOCK
START
STOP
2
3
6
TEMP-0
TURR 250
- Interruptor de encendido y luz estroboscópica: Gire este cuadrante en la parte superior de la luz estroboscópica para encender o apagar el VL12 Prime.
La luz estroboscópica ilumina el borde del plato, el cual indica si la fase de la rotación del plato es o no constante. A medida que gira el plato, observe las líneas verticales en su borde bajo la luz estroboscópica. Si la fase es constante, las líneas parecerán estar quietas. Si la rotación está fuera de fase, las líneas parecerán moverse o “desplazarse”.
-
Iniciar/Parar: Pulse este botón para iniciar o detener el motor del plato. Si el plato pareciera no estar funcionando, compruebe si está sujetado correctamente (consulte Instalación > Plato).
-
Botones 33 & 45 RPM: Pulse una de estos botones para ajustar la velocidad de rotación (RPM) del plato. El botón iluminado indica la selección actual.
-
Soporte del adaptador para 45 rpm: Use este eje para sostener el adaptador de 45 RPM cuando no esté en uso.
-
Plato: Coloque el plato sobre el motor antes de usarlo. Consulte Instalación > Plato para obtener más información sobre cómo colocar el plato.
-
Luz de iluminación de cabezal: La luz de iluminación de cabezal (incluido) ilumina los surcos en su disco para que pueda seguir la púa con la vista en ambientes oscuros. Para encenderla, adjuntar a este conector. Para apagarla, separarla de este conector.
Nota: Para evitar daños, recomendamos retirar la luz de iluminación de cabezal antes de embalar o transportar el VL12 Prime.
- Fader de pitch (tono): Mueva este fader para aumentar o disminuir la velocidad del plato (y por lo tanto el pitch de la pista). En la posición central, el pitch está al 0%. Use el botón Pitch Range (rango de pitch) para ajustar el rango completo del fader de pitch.
- Rango de pitch: Pulse este botón para alternar entre los rangos disponibles del fader de pitch: +8%, +16% y +50%. Las luces encima del botón indican la selección actual.
- Reestablecer pitch: Pulse este botón para regresar la velocidad del plato al ajuste de 0% de pitch inmediatamente, independientemente de la posición del fader de pitch.
- Brazo de lectura: Con la palanca del brazo de lectura en la posición “alta”, mueva con delicadeza el brazo de lectura de manera que quede suspendido por encima de su disco en el plato. Para reproducir su disco, coloque la palanca del brazo de lectura en la posición “baja”, lo cual bajará el brazo de lectura hasta su disco.
- Tuerca de fijación del brazo: Esta tuerca asegura el conjunto del portacápsula y la cápsula al brazo de lectura. Gire la cápsula en sentido horario para aflojarla o en sentido antihorario para apretarla. No la apriete en exceso.
- Portacápsulas: Monte su cápsula (no se incluye) en este portacápsula y luego sujete el portacápsula a la tuerca de fijación del brazo. (Recuerde retirar la cubierta de plástico de la cápsula antes de utilizarla). El portacápsula puede ser sustituido por el usuario y es compatible con una gran variedad de cápsulas estándar.
Nota: Para evitar daños, recomendamos retirar el conjunto de portacápsula y cápsula antes de embalar o transportar el VL12 Prime.
- Clip del brazo de lectura: Cuando no use el brazo de lectura, colóquelo en este clip. La muesca “exterior” del clip del brazo de lectura sirve para apoyar el brazo temporalmente (aún será capaz de moverlo, levantarlo o bajarlo), mientras que la muesca “interior” es para sujetarlo.
Nota: Para evitar daños, recomendamos sujetar el brazo de lectura en la muesca “interior” del clip del brazo antes de embalar o transportar el VL12 Prime.
- Palanca del brazo de lectura: Mueva esta palanca entre sus dos posiciones para subir o bajar el brazo. Levante el brazo antes de moverlo hacia o alejarlo del disco, y bájelo una vez que esté en su lugar.
- Cuadrante antideslizamiento: Gire este cuadrante para compensar las fuerzas de tracción hacia adentro que ocurren con ciertas cápsulas cuando la aguja se acerca al centro del disco. En la mayoría de los casos, ajustelo a 0. Si experimenta demasiados saltos durante los retrocesos rápidos o rayados estando cerca del centro del disco, aumente el ajuste de este dial en pequeños incrementos y pruebe el desempeño.
- Contrapeso y anillo de escala: El contrapeso equilibra el conjunto de portacápsula y cápsula de manera que el brazo pueda aplicar la cantidad correcta de presión de la púa sobre el disco. Consulte Instalación > Brazo de lectura para aprender a balancear el brazo de lectura correctamente.
Nota: Si su portacápsulas es más pesado que lo esperado, se incluye un contrapeso adicional, el cual puede utilizar junto con este contrapeso para equilibrar su brazo de lectura correctamente.
- Ajuste de altura y palanca de bloqueo: Gire Este cuadrante grande para ajustar la altura del brazo de lectura. Mueva la pequeña palanca de bloqueo (encima del cuadrante antideslizamiento) en sentido antihorario u horario para bloquear o desbloquear el ajuste altura, respectivamente. Consulte Instalación > Brazo de lectura aprender a ajustar la altura apropiada.
Paneles laterales

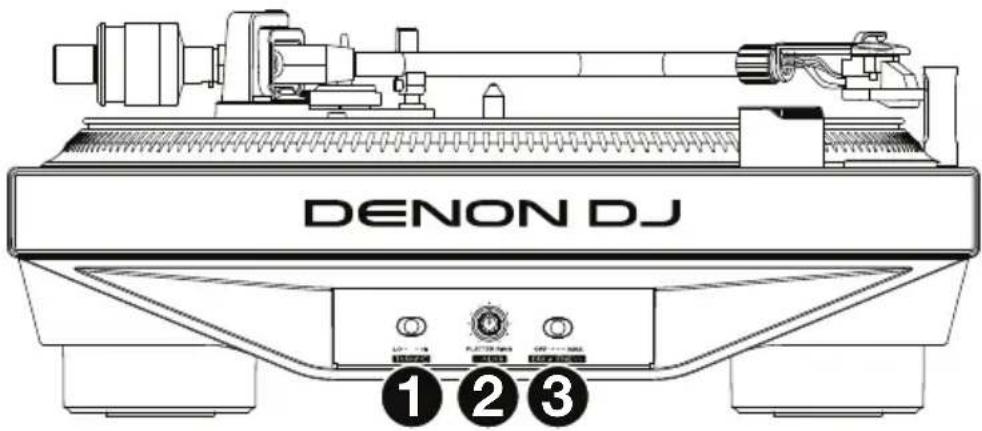

Lado izquierdo
1 2 3
- Torque: Use este interruptor para ajustar el torque del plato. En el ajuste Hi, el plato se sentirá más pesado y fuerte. En el ajuste Lo, el plato se sentirá más liviano y ágil.
- Color del plato: Gire esta perilla para seleccionar el color de la luz alrededor del plato.
- Brillo del plato: Use este interruptor para seleccionar el brillo de la luz alrededor del plato.

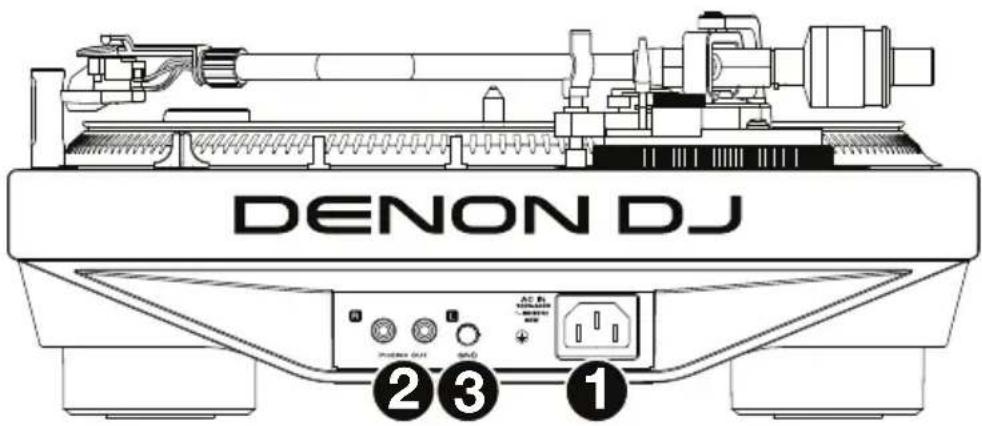

Lado derecho
②③①
- Entrada de corriente: Utilice el adaptador de corriente incluido para conectar esta entrada a una toma de corriente y luego encienda la unidad.
- Salidas fonográficas (RCA): Conecte estas salidas a las entradas fonográficas de su mezclador.
- Terminal de conexión a tierra: Si se experimenta un "zumbido" grave en la señal de audio de su disco, esto puede significar que el VL12 Prime no está conectado a tierra. En este caso, use un cable de conexión a tierra para conectar este terminal al terminal de conexión a tierra de su mezclador.
Instalación
Plato

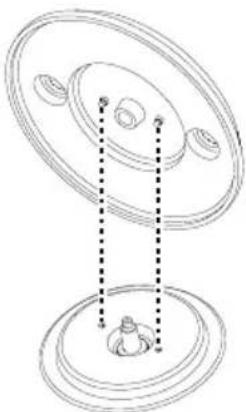

Coloque el plato en el motor alineando los pernos de la parte inferior del plato con los orificios del motor. Presiónelo firmemente. Asegúrese de que gire de manera uniforme y sin tambalear en exceso y coloque la almohadilla antideslizante sobre el plato.
Importante:
- La instalación incorrecta del plato puede causar el mal funcionamiento del giradiscos, la inestabilidad del plato o un daño permanente al motor.
- Asegúrese de que la alfombrilla de fieltro esté siempre colocada sobre el plato cuando se usa el giradiscos. Si no se usa la alfombrilla, puede dañarse el medio, así como el giradiscos.
Importante: Consulte la documentación de su cápsula para determinar la presión/peso apropiado para la púa (en gramos) y altura del brazo (en milímetros).
- Asegúrese de que la cápsula se encuentre sobre el brazo. Gírela en sentido horario para aflojarla o en sentido antihorario para apretarla. ¡No la apriete en exceso! Retire la cubierta plástica de la cápsula (cubierta de la púa) antes de hacer funcionar el giradiscos.
- Sujete el contrapeso y anillo de escala al brazo de lectura y luego gire el contrapeso en sentido antihorario (mientras usted se encuentra de frente al anillo de escala) hasta que quede en la posición de más adelante.
Nota: Ésta es también la máxima cantidad de presión que se le puede aplicar a la cápsula.
-
Ahora debería sentir una sensación de peso y resistencia cuando levanta o baja el portacápsula. Comience a girar el contrapeso en sentido horario (ubicándose de frente al anillo de escala) hasta que la sensación de peso y resistencia desaparezca. Si esto se hace correctamente, el brazo pivotará de un lado al otro con muy poca resistencia indicando que hay exactamente 0 gramos de presión sobre la aguja.
-
Con el contrapeso en su nueva posición más lejos del punto de pivote del brazo, tome solamente el anillo de escala y gírelo hasta que el 0 esté en la posición vertical.
-
Finalmente, gire el contrapeso y el anillo de escala en sentido antihorario hasta alcanzar el peso deseado. Una vuelta completa del anillo de escala equivale a 3 g, de manera que si la escala gira 360° más allá del punto 0, sume 3 a la nueva lectura del anillo de escala.
Si no logra obtener el peso deseado durante este paso, retire el contrapeso y anillo de escala completamente del brazo de lectura, sujete el contrapeso adicional (incluido) al extremo del brazo de lectura y comience nuevamente desde el paso 2 más arriba. Esto no suele suceder, aunque puede que haya ciertos portacápsulas y cápsulas de DJ que sean más pesadas de lo normal.
- Mueva la pequeña palanca Lock (encima del cuadrante antideslizamiento) en sentido antihorario para desbloquear el ajuste de altura. Coloque la púa sobre su disco, y luego mueva la palanca Height Adjust (Ajuste de altura) para subir o bajar el brazo de manera que quede paralelo al disco. Empuje la palanca Lock en sentido horario para bloquear el nuevo ajuste de altura.
