BEDIENUNGSANLEITUNG VL12 Prime Denon DJ

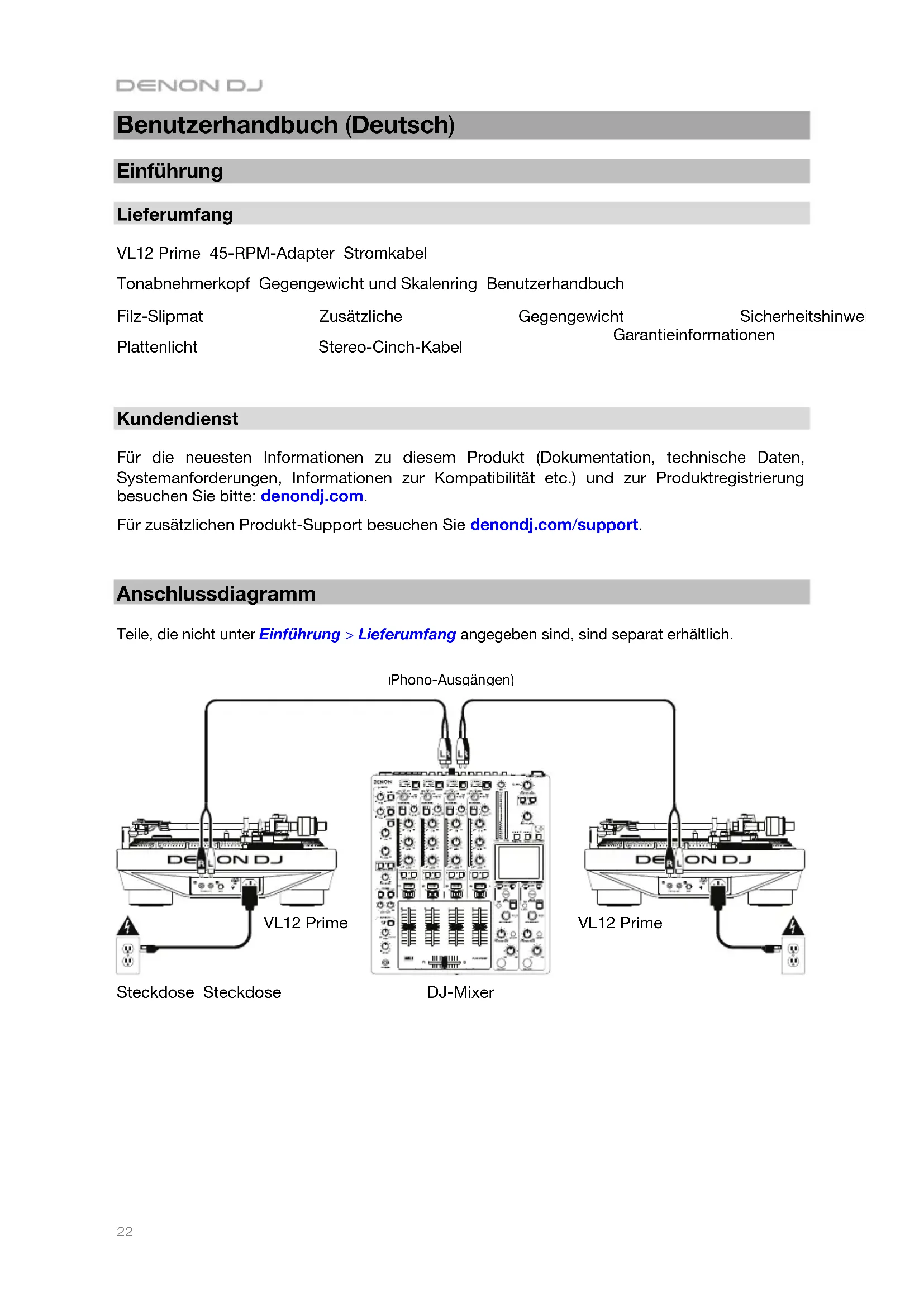

Benutzerhandbuch (Deutsch) Einführung Lieferumfang VL12 Prime 45-RPM-Adapter Stromkabel Tonabnehmerkopf Gegengewicht und Skalenring Benutzerhandbuch Filz-Slipmat Zusätzliche Gegengewicht Sicherheitshinweise und Garantieinformationen Plattenlicht Stereo-Cinch-Kabel

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: denondj.com. Für zusätzlichen Produkt-Support besuchen Sie denondj.com/support.

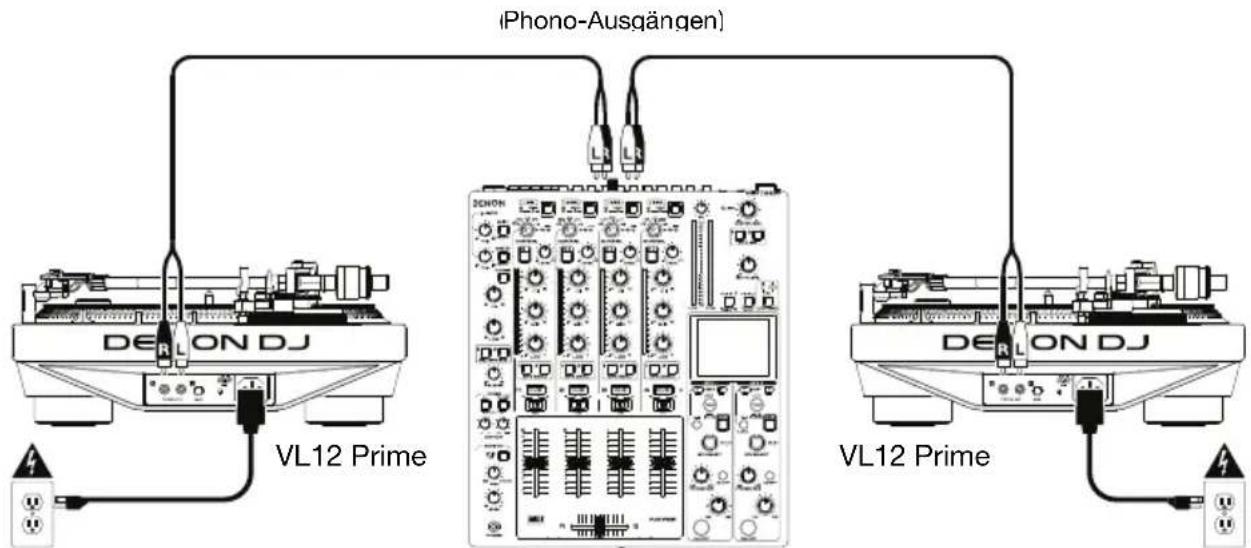

Anschlussdiagramm Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

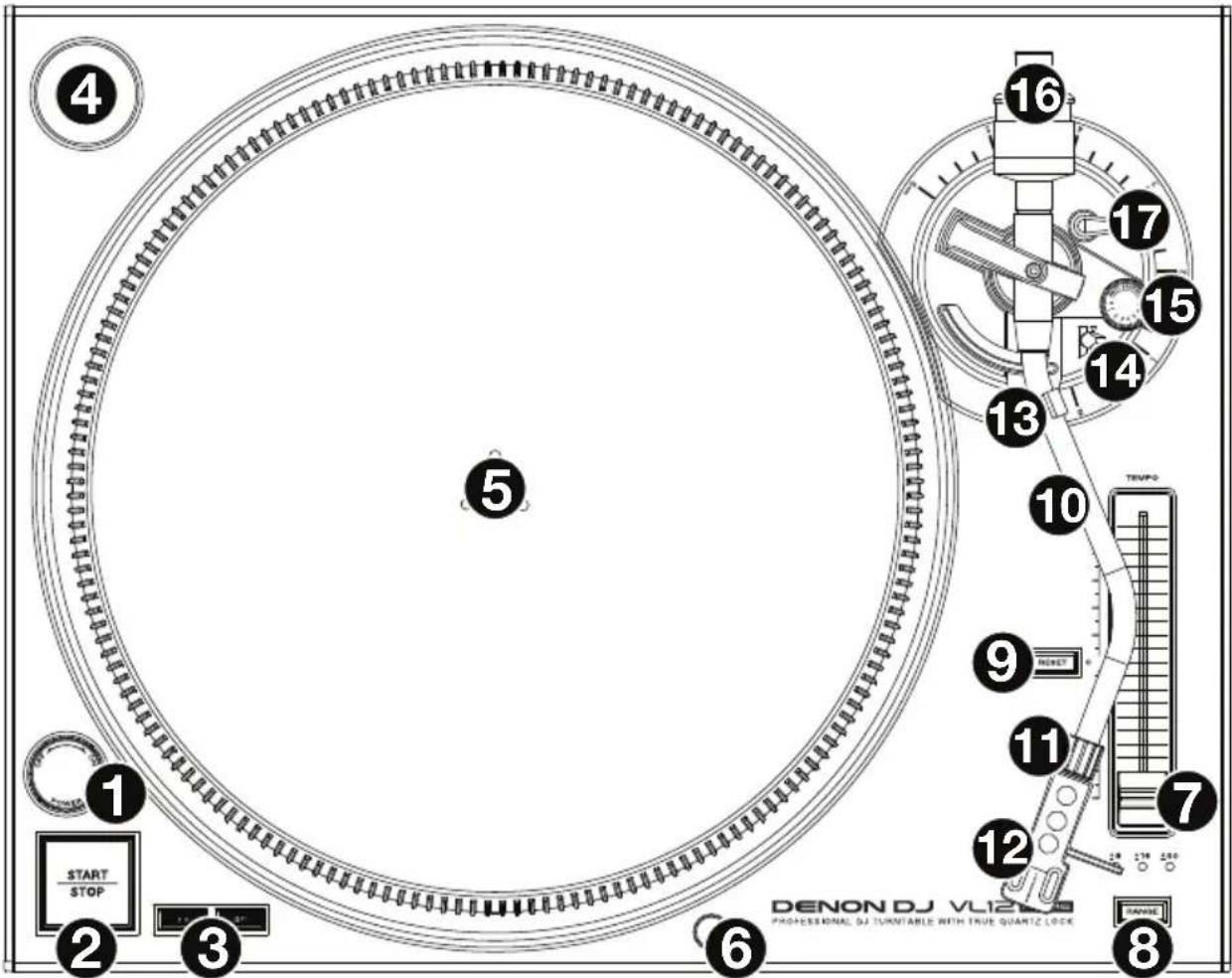

Funktionen Oberseite

1. Netzschalter und Stroboskoplicht: Drehen Sie diesen Regler am oberen Teil des

Stroboskoplichts, um das VL12 Prime ein- oder auszuschalten. Das Stroboskoplicht beleuchtet die Plattentellerkante, an der zu erkennen ist, ob die Rotationsgeschwindigkeit des Plattentellers konstant ist. Beobachten Sie die vertikalen Linien an der Kante unter dem Stroboskoplicht, wenn sich der Plattenteller dreht. Wenn die Umdrehungsphase konstant ist, scheinen die Linien still zu stehen. Ist die Rotationsphase nicht konstant, scheinen die Linien zu „driften“.

2. Start/Stopp: Drücken Sie diese Taste, um den Plattentellermotor zu starten oder zu

stoppen. Sollte der Plattenteller nicht funktionieren, stellen Sie sicher, dass er richtig gesichert ist (siehe Setup > Plattenteller).

3. 33 und 45 RPM-Tasten: Drücken Sie eine dieser Tasten, um die Drehzahl (RPM) des

Plattentellers einzustellen. Die beleuchtete Taste zeigt die aktuelle Auswahl an.

4. 45 RPM-Adapterhalterung: Verwenden Sie diese Spindel, um den 45 RPM-Adapter

aufzubewahren, wenn er nicht verwendet wird.

5. Plattenteller: Legen Sie den Plattenteller auf den Motor bevor Sie das Gerät verwenden. Siehe

Setup > Plattenteller für genauere Informationen über die Sicherung des Plattentellers.

6. Plattenlicht: Dieses Plattenlicht (im Lieferumfang enthalten) beleuchtet die Rillen der Platte,

damit Sie die Nadel in dunkler Umgebung verfolgen können. Um es einzuschalten, befestigen Sie es an diesem Anschluss. Um es auszuschalten, entfernen Sie es von diesem Anschluss. Hinweis: Um Schäden zu vermeiden, empfehlen wir, das Ziellicht zu entfernen, bevor sie das VL12 Prime verpacken oder transportieren.24

7. Pitch-Fader: Bewegen Sie diesen Regler, um die Geschwindigkeit des Plattentellers (und

damit die Tonhöhe des Tracks) zu erhöhen oder zu verringern. In der Mittelposition liegt die Tonhöhe bei 0%. Verwenden Sie die Taste Pitch-Range, um den vollen Bereich des Pitch-Faders einzustellen.

8. Pitch-Range: Drücken Sie diese Taste, um durch die verfügbaren Bereiche des Pitch-

Faders zu blättern: +8%, +16% oder +50%. Die Lichter über der Taste zeigen die aktuelle Auswahl an.

9. Pitch Zurücksetzen: Drücken Sie diese Taste, um die Geschwindigkeit des Plattentellers

sofort auf die 0% Pitch-Anpassung zurückzusetzen - und zwar unabhängig von der Position des Pitch-Faders.

10. Tonarm: Bringen Sie den Tonarm behutsam über die Platte am Plattenteller, wenn sich

der Tonarmhebel in der „angehobenen“ Position befindet. Um Ihre Platte abzuspielen, bringen Sie den Tonarmhebel in die „abgesenkte“ Position. So wird der Tonarm auf Ihre Platte abgesenkt.

11. Tonarm-Sicherungsmutter: Diese Mutter fixiert den Tonabnehmerkopf und das

Tonabnehmersystem am Tonarm. Drehen Sie den Tonabnehmer im Uhrzeigersinn, um ihn zu lösen bzw. gegen den Uhrzeigersinn, um ihn festzuziehen. Ziehen sie ihn jedoch nicht zu fest an!

12. Tonabnehmerkopf: Setzen Sie Ihren Tonabnehmer (nicht im Lieferumfang enthalten) in diesen

Kopf ein und befestigen Sie den Kopf anschließend an der Tonarm-Sicherungsmutter. (Vor Gebrauch entfernen Sie bitte die Plastikabdeckung vom Tonabnehmer.) Der Tonkopf ist vom Benutzer austauschbar und mit vielen Standardtonabnehmern kompatibel. Hinweis: Um Schäden zu vermeiden, empfehlen wir, Tonkopf und Tonabnehmersystem zu entfernen, bevor sie das VL12 Prime verpacken oder transportieren.

13. Tonarm-Clip: Wenn Sie den Tonarm nicht verwenden, setzen Sie ihn in diesen Tonarm-

Clip. Die „äußere“ Kerbe des Tonarm-Clips wird verwendet, um den Tonarm vorübergehend abzusetzen (Sie können ihn immer noch bewegen, anheben oder absenken), während die „innere“ Kerbe der Sicherung dient. Hinweis: Um Schäden zu vermeiden, empfehlen wir den Tonarm in die „innere“ Kerbe des Tonarm-Clips zu legen, bevor Sie das VL12 Prime verpacken oder transportieren.

14. Tonarmhebel: Bewegen Sie diesen Hebel zwischen seinen beiden Positionen, um den

Tonarm anzuheben oder abzusenken. Heben Sie den Tonarm zuerst an, bevor Sie ihn von der Platte wegbewegen und senken Sie ihn ab, sobald er in Position ist.

15. Anti-Skating-Drehrad: Verwenden Sie dieses Rad, um innere Auflagekräfte auszugleichen,

die bei bestimmten Tonabnehmern auftreten, wenn sich die Nadel der Plattenmitte nähert. In den meisten Fällen stellen Sie hier 0 ein. Wenn Sie übermäßiges Springen der Nadel beim Zurückspielen oder Scratching feststellen, während die Nadel kurz vor der Plattenmitte ist, sollten Sie den Wert in kleinen Schritten erhöhen und die Einstellung danach testen.

16. Gegengewicht und Skalenring: Das Gegengewicht balanciert den Tonabnehmer und

Tonabnehmerkopf, damit der Tonarm den richtigen Auflagedruck auf die Nadel anwenden kann. Siehe Setup > Tonarm, um mehr über die korrekte Balance des Tonarms zu erfahren. Hinweis: Wenn Ihr Tonkopf schwerer als erwartet ist, gibt es ein zusätzliches Gegengewicht, das Sie gemeinsam mit diesem Gegengewicht benutzen können, um Ihren Tonarm richtig zu balancieren.

17. Höhenverstellung und Sperrhebel: Drehen Sie dieses große Rad, um die Höhe des

Tonarms einzustellen. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skating- Drehrad) gegen den Uhrzeigersinn oder im Uhrzeigersinn, um die Höhenverstellung zu ver- oder entriegeln. Siehe Setup > Tonarm, um zu erfahren, wie Sie die korrekte Höhe einstellen.25

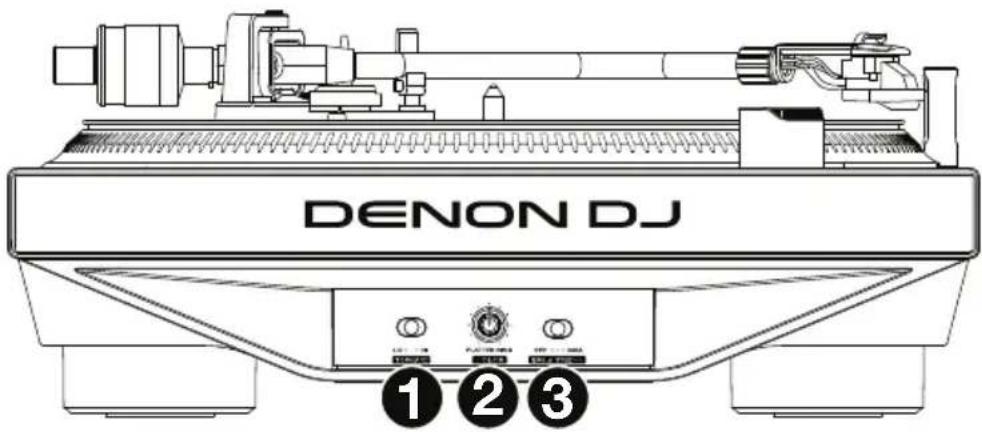

1. Drehmoment: Mit diesem Schalter wird das Drehmoment des Plattentellers eingestellt. In

der Einstellung Hi fühlt sich der Plattenteller schwerer und stärker an. In der Einstellung Lo fühlt sich der Plattenteller leichter an.

2. Plattentellerfarbe: Mit diesem Regler stellen Sie die Farbe des Lichts rund um den

3. Plattentellerhelligkeit: Verwenden Sie diesen Schalter, um die Helligkeit des Lichts rund

um den Plattenteller einzustellen.

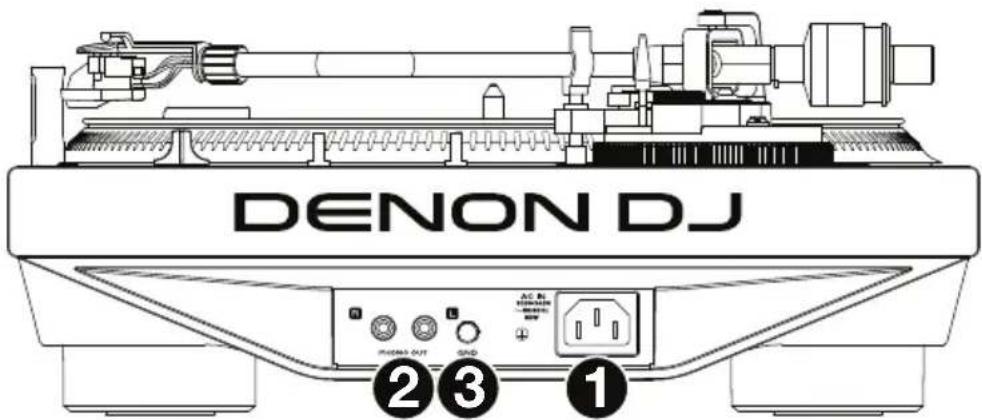

1. Netzeingang: Verwenden Sie den mitgelieferten Netzadapter, um diesen Eingang mit einer

Steckdose zu verbinden und schalten das Gerät dann ein.

2. Phono-Ausgänge (Cinch): Verbinden Sie diese Ausgänge mit den Phono-Eingängen Ihres

3. Erdungsklemme: Wenn Sie ein tiefes Brummgeräusch oder Summen hören, könnte dies

bedeuten, dass Ihr VL12 Prime nicht geerdet ist In diesem Fall verwenden Sie ein Erdungskabel, um diesen Anschluss mit dem Masseanschluss des Mixers zu verbinden.26

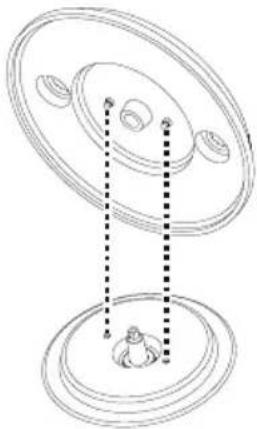

Setup Plattenteller Legen Sie die Plattenteller auf den Motor, indem Sie die Stifte an der Unterseite des Plattentellers mit den Löchern im Motor ausrichten. Drücken Sie den Teller fest nach unten. Stellen Sie sicher, dass er sich gleichmäßig dreht und nicht zu stark wackelt. Legen Sie dann die Slipmat auf den Plattenteller. Wichtig:

• Eine unsachgemäße Montage des Plattentellers kann zu schlechter Wiedergabe, Instabilität oder sogar permanenten Motorschäden führen.

• Achten Sie darauf, dass die Filz-Slipmat während der Verwendung des Plattenspielers immer auf dem Plattenteller liegt. Eine fehlende Slipmat kann Schäden an den Tonträgern oder dem Plattenspieler verursachen.

Wichtig: Lesen Sie die Anleitung für Ihren Tonabnehmer, um den richtigen Auflagedruck/Gewicht (in Gramm) und die Tonarmhöhe (in Millimetern) zu bestimmen.

1. Stellen Sie sicher, dass der Tonabnehmer am Tonarm montiert ist. Drehen Sie ihn im Uhrzeigersinn,

um ihn zu lösen, oder gegen den Uhrzeigersinn, um ihn festzuziehen. Ziehen sie ihn jedoch nicht zu fest an! Entfernen Sie die Plastikabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

2. Bringen Sie das Gegengewicht und den Skalenring am Tonarm an und drehen dann das

Gegengewicht gegen den Uhrzeigersinn (während Sie den Skalenring vor sich haben), bis er sich vollständig in der vordersten Position befindet. Hinweis: Dies ist auch der maximale Druck, der auf den Tonabnehmer ausgeübt werden kann.

3. Gewicht und Widerstand sollten fühlbar sein, wenn der Tonabnehmerkopf angehoben und

abgesenkt wird. Drehen Sie das Gegengewicht im Uhrzeigersinn (während Sie den Skalenring vor sich haben), bis das Gewichts- und Widerstandsgefühl weg ist. Wenn dies korrekt durchgeführt wurde, lässt sich der Tonarm mit sehr wenig Widerstand hin und her schwenken, was anzeigt, dass genau 0 Gramm Auflagedruck besteht.

4. Das Gegengewicht befindet sich nun weiter weg vom Tonarmdrehpunkt in der neuen Position.

Fassen Sie nur den Skalenring an und drehen Sie ihn, bis sich 0 in der vertikalen Position befindet.

5. Drehen Sie schließlich das Gegengewicht und den Skalenring gegen den Uhrzeigersinn, bis Sie

das gewünschte Gewicht erreichen. Eine vollständige Umdrehung des Skalenrings entspricht 3 g. Wenn sich die Skala also um 360° über den 0 Punkt hinaus drehen lässt, fügen Sie dem neuen Skalenringwert 3 hinzu. Wenn Sie bei diesem Schritt das gewünschte Gewicht nicht erreichen können, entfernen Sie das Gegengewicht und den Skalenring völlig vom Tonarm, bringen das (im Lieferumfang enthaltene) zusätzliche Gegengewicht am Ende des Tonarms an und beginnen wieder bei oben angeführtem Schritt 2. Dies tritt nicht oft auf, es gibt jedoch einige DJ- Tonköpfe und Tonabnehmer, die schwerer als normal sind.

6. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skate-Drehrad) gegen den Uhrzeigersinn, um

die Höheneinstellung zu entriegeln. Legen Sie die Nadel auf Ihre Platte und bewegen Sie dann den Höheneinstellungshebel, um den Tonarm anzuheben oder abzusenken, sodass er parallel zur Platte ist. Bewegen Sie den Sperrhebel im Uhrzeigersinn, um die neue Höheneinstellung zu fixieren. 4 g27
