Caractéristique	Détails
Type de platine	Platine disque DJ professionnelle Direct-Drive
Motorisation	Quartz direct-drive avec démarrage ultra-rapide (< 0,4 secondes)
Vitesses de lecture	33 1/3 et 45 RPM (adaptateur 45 tours inclus)
Couple moteur	Réglable Hi/Lo : Hi = 5,0 kgf/cm (démarrage), 3,4 kgf/cm (stable) | Lo = 3,2 kgf/cm (démarrage), 1,4 kgf/cm (stable)
Wow & Flutter	< 0,05% (pondéré JIS) - stabilité professionnelle
Plateau	Aluminium moulé sous pression, diamètre 13,1 pouces (332 mm), poids 2,2 kg
Éclairage du plateau	Plaque illuminée avec sélection de couleurs et réglage de luminosité, lumière stroboscopique de vérification de phase
Bras de lecture	Longueur effective 238 mm, surplomb 25 mm, angle d'inclinaison 20,5°
Équilibrage du bras	Contrepoids avec molette de réglage calibrée (1 révolution = 3 grammes), contrepoids supplémentaire inclus pour les cartouches lourdes
Anti-dérapage	Molette antidérapage (anti-skate) ajustable pour prévenir les sauts du stylet
Contrôle de pitch	Curseur de hauteur tonale avec 3 ranges : ±8%, ±16%, ±50%
Réinitialisation de pitch	Bouton de réinitialisation instantanée à 0% indépendant de la position du curseur
Coquille de cartouche	Interchangeable, compatible avec la majorité des cartouches DJ standard
Lumière cible	Lumière de plateau incluse pour tracker le stylet en environnement sombre
Connectivité	Sorties RCA stéréo phono, borne de mise à la terre, alimentation IEC 100-240V 50/60Hz
Consommation électrique	65 W
Dimensions	45,1 cm (L) x 35,5 cm (P) x 15,0 cm (H)
Poids	12,4 kg
Système de freinage	Freinage électronique précis
Tapis antidérapant	Tapis en feutrine inclus pour protection du disque et de la platine
Utilisation recommandée	DJ professionnel, mixing, scratching, production musicale, clubs et événements
Accessoires inclus	Câble d'alimentation, câble RCA stéréo, adaptateur 45 tours, tapis feutrine, lumière cible, contrepoids supplémentaire, guide d'utilisation
Maintenance	Nettoyage régulier du plateau, vérification du bras et calibrage du contrepoids, inspection du stylet, protection contre l'humidité

FOIRE AUX QUESTIONS - VL12 Prime Denon DJ

Comment calibrer correctement le bras de lecture sur la VL12 Prime ?

Le calibrage du bras est critique pour la qualité audio. Étapes : 1) Équilibrez le contrepoids en le tournant dans le sens antihoraire jusqu'à ce que le bras flotte sans poids (0g). 2) Alignez la molette de réglage sur le zéro. 3) Tournez le contrepoids dans le sens antihoraire jusqu'au poids requis par votre cartouche (généralement 1,5-2,5g pour les DJ). Une révolution complète = 3 grammes. Consultez toujours la documentation de votre cartouche pour le poids exact recommandé.

Comment utiliser la lumière stroboscopique pour vérifier la vitesse exacte ?

La lumière stroboscopique illumine les lignes verticales sur le bord du plateau. Lorsque le plateau tourne à la bonne vitesse (33 1/3 ou 45 RPM), les lignes semblent immobiles. Si elles semblent dériver ou bouger, c'est que la vitesse n'est pas précise. Utilisez le curseur de pitch pour ajuster finement jusqu'à ce que les lignes restent totalement immobiles sous la strobe. Cette vérification est essentielle pour le mixage musical précis.

Quelle est la différence entre les réglages Hi et Lo du couple moteur ?

Le couple réglable (torque) change la sensation tactile du plateau : Mode Hi (couple fort) : le plateau a une inertie importante, idéal pour les scratches puissants et les transitions brutales. Mode Lo (couple léger) : plus facile à contrôler pour des transitions fluides et le beatmatching fin. Le choix dépend de votre style de mix. Testez les deux réglages pour trouver celui qui convient à votre technique de DJ.

Comment réduire le bruit de ronflement (hum) lors de la lecture ?

Un bruit de ronflement grave indique généralement un problème de mise à la terre. Vérifiez que le câble de mise à la terre (inclus) relie correctement la borne de terre du VL12 Prime à la borne de terre de votre console de mixage. Assurez-vous aussi que : 1) Tous les câbles RCA sont bien enfichés, 2) Aucun câble ne croise d'autres câbles d'alimentation, 3) La platine est reliée au même circuit électrique que votre mixer. Un mauvais grounding est la cause principale de ce problème.

Comment changer de cartouche sur le VL12 Prime ?

Pour remplacer la cartouche : 1) Desserrez la bague de verrouillage du bras (tournez dans le sens horaire) pour retirer l'ancienne coquille. 2) Montez la nouvelle cartouche sur la coquille (ou utilisez une nouvelle coquille préinstallée). 3) Enfoncez fermement la coquille dans la bague de verrouillage et serrez dans le sens antihoraire. 4) Retirez toujours le capuchon de protection du stylet avant utilisation. 5) Recalibrez le contrepoids selon le poids de la nouvelle cartouche.

Quand et comment utiliser le contrepoids supplémentaire inclus ?

Le contrepoids supplémentaire est nécessaire si votre coquille et votre cartouche sont plus lourdes que prévu (cas fréquent avec les cartouches DJ robustes). Signes : vous n'arrivez pas à atteindre le poids de pression requis avec un seul contrepoids. Solution : fixez le contrepoids supplémentaire à l'extrémité du bras de lecture, puis suivez la procédure de calibrage normale. Cela augmente la plage maximale de pression disponible.

Comment régler l'anti-skate (antidérapage) correctement ?

L'anti-skate compense la tendance du stylet à dériver vers le centre du disque. Pour la plupart des configurations DJ : réglez sur 0. Si vous éprouvez des sauts excessifs pendant le back-cueing ou le scratching en approchant du centre du disque, augmentez l'anti-skate par petits incréments (0,5 à 1 au maximum) et testez les performances. Un réglage trop élevé peut aussi causer des problèmes, donc cherchez le juste équilibre.

Comment utiliser la lumière cible (target light) pour un meilleur tracking ?

La lumière cible incluse illumine les sillons du disque, ce qui permet de tracker visuellement le stylet en environnement sombre ou en cas de faible éclairage. Pour l'utiliser : connectez-la simplement au port spécifique sur la platine. Pour l'éteindre, retirez-la du connecteur. Le manuel recommande de toujours retirer cette lumière avant transport pour éviter les dommages. Elle est très utile pour les performances en clubs mal éclairés.

Le bras de lecture ne reste pas en place ou vibre excessivement, que faire ?

Les vibrations excessives du bras indiquent généralement un problème de surface ou de poids : 1) Vérifiez que la platine repose sur une surface stable et parfaitement plane (utilisez un niveau si nécessaire). 2) Assurez-vous que le contrepoids est correctement calibré (les vibrations peuvent venir d'un poids incorrect). 3) Utilisez des pieds anti-vibration sous la platine si l'environnement est vibrant. 4) Vérifiez que le tapis feutrine est correctement en place.

Comment optimiser les réglages de hauteur du bras (tonearm height) ?

La hauteur du bras affecte la géométrie du stylet et la qualité audio. Procédure : 1) Déverrouillez le levier de réglage de hauteur (tournez à gauche). 2) Placez le stylet sur le disque. 3) Ajustez le bras jusqu'à ce qu'il soit parallèle au disque (ni incliné vers l'avant ni vers l'arrière). 4) Verrouillez le levier (tournez à droite). Une hauteur incorrecte causera une usure prématurée du stylet et une qualité audio dégradée. Consultez la documentation de votre cartouche pour les recommandations spécifiques en millimètres.

Quels sont les avantages de la motorisation Quartz direct-drive du VL12 Prime ?

La motorisation Quartz direct-drive offre plusieurs avantages professionnels : 1) Démarrage ultra-rapide (< 0,4 secondes) idéal pour les transitions instantanées en mix. 2) Stabilité exceptionnelle (< 0,05% wow & flutter) pour un beatmatching précis. 3) Couple puissant et maîtrisable pour les scratches et manipulations DJ. 4) Freinage électronique précis pour des stops contrôlés. C'est le standard des platines DJ professionnelles.

Comment mettre en place la platine pour le transport ?

Pour un transport sécurisé : 1) Retirez la lumière cible du connecteur. 2) Retirez et rangez la coquille et la cartouche. 3) Sécurisez le bras de lecture dans l'encoche intérieure du serre-bras. 4) Assurez-vous que le tapis feutrine est retiré. 5) Placez la platine dans son emballage d'origine si possible. 6) Évitez les chocs et les vibrations excessives pendant le transport. Le manuel insiste sur l'importance de cette procédure pour éviter les dommages permanents au moteur et au bras.

Quel type de cartouche est compatible avec la VL12 Prime ?

La VL12 Prime accepte la majorité des cartouches DJ standard avec montage standard. Les paramètres importants à vérifier : 1) Poids total de la cartouche (nécessite éventuellement le contrepoids supplémentaire si > 7g). 2) Poids de pression recommandé (généralement 1,5-2,5g pour DJ). 3) Impédance et capacité pour votre preamp. Les marques courantes compatibles incluent Ortofon, Shure, Audio-Technica et autres. Consultez toujours le fabricant de la cartouche pour les recommandations de réglage spécifiques.

Comment personnaliser l'éclairage du plateau avec la sélection de couleurs ?

La VL12 Prime dispose d'une plaque illuminée avec sélection de couleurs : 1) Le bouton de couleur sur le panneau latéral gauche permet de choisir différentes teintes (bleu, vert, rouge, blanc, etc.). 2) Le commutateur de luminosité permet d'ajuster l'intensité pour matcher l'ambiance de votre environnement. 3) Ces options sont purement esthétiques et n'affectent pas les performances audio. Personnalisez selon votre style et l'atmosphère de votre set.

Pourquoi utiliser les différents ranges de pitch (±8%, ±16%, ±50%) ?

Les trois ranges de pitch permettent une flexibilité maximale : Range ±8% : pour les ajustements fins et précis lors du beatmatching (utilisation courante en mix). Range ±16% : pour des transitions plus importantes entre morceaux (switching entre bpm très différents). Range ±50% : pour les effets extrêmes, les scratches radicaux, ou les expériences créatives. Le bouton Pitch Range permet de basculer entre ces modes instantanément. Gardez le Reset Pitch à proximité pour revenir à 0% en un clic.

Quand nettoyer la platine et comment l'entretenir correctement ?

Entretien régulier recommandé : 1) Nettoyage du plateau : essuyez avec un chiffon doux et sec après chaque session pour enlever la poussière. 2) Vérification du stylet : inspectez-le régulièrement et remplacez-le après 300-500 heures d'utilisation typique. 3) Calibrage du contrepoids : vérifiez tous les 2-3 mois en cas d'utilisation intensive. 4) Protection contre l'humidité : conservez la platine dans un environnement sec (< 80% humidité). 5) Pas d'exposition à des températures extrêmes. Un bon entretien prolonge la durée de vie de plusieurs années.

MODE D'EMPLOI VL12 Prime Denon DJ

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

VL12 Prime

Adaptateur pour 45 t/min Câble d'alimentation

Coquille Contrepoids et molette de réglage Guide d'utilisation

Tapis en feutrine Contrepoids supplémentaire Consignes de sécurité et

Lumière de plateau Câble RCA audio

informations concernant la garantie

Assistance

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter denondj.com.

Pour de l'assistance supplémentaire, veuillez visiter le site denondj.com/support.

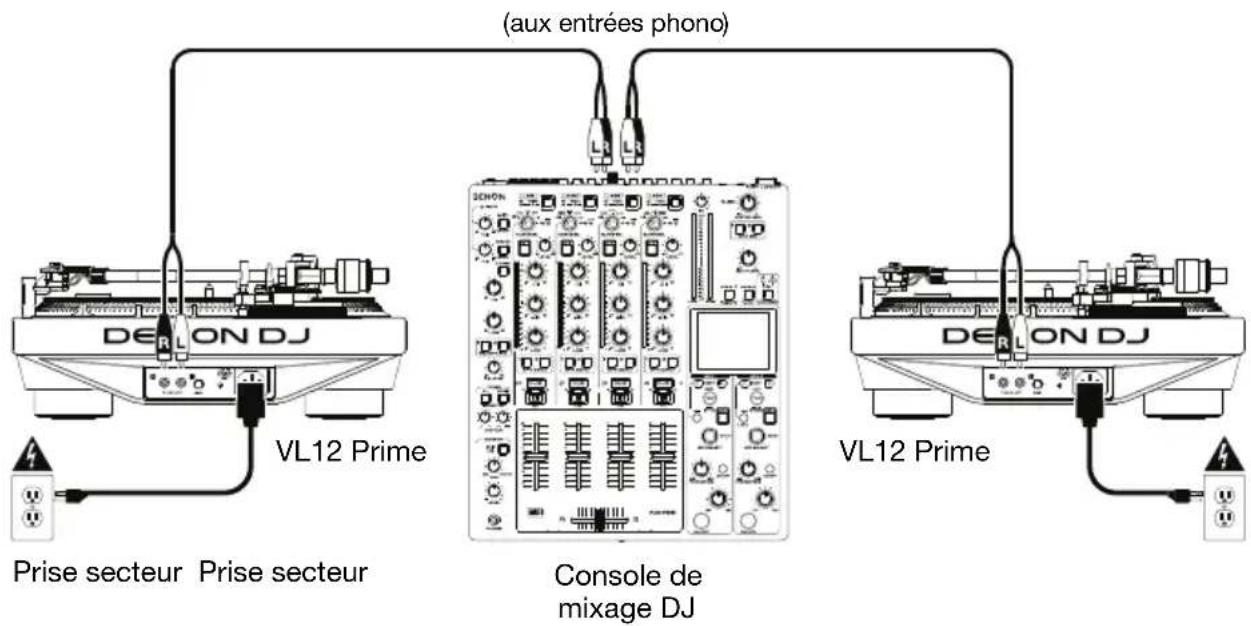

Schéma de connexion

Les éléments qui ne figurent pas dans le section Présentation > Contenu de la boîte sont vendus séparément.

(aux entrées phono) VL12 Prime VL12 Prime Prise secteur Prise secteur Console de mixage DJ DELON DJ

Caractéristiques

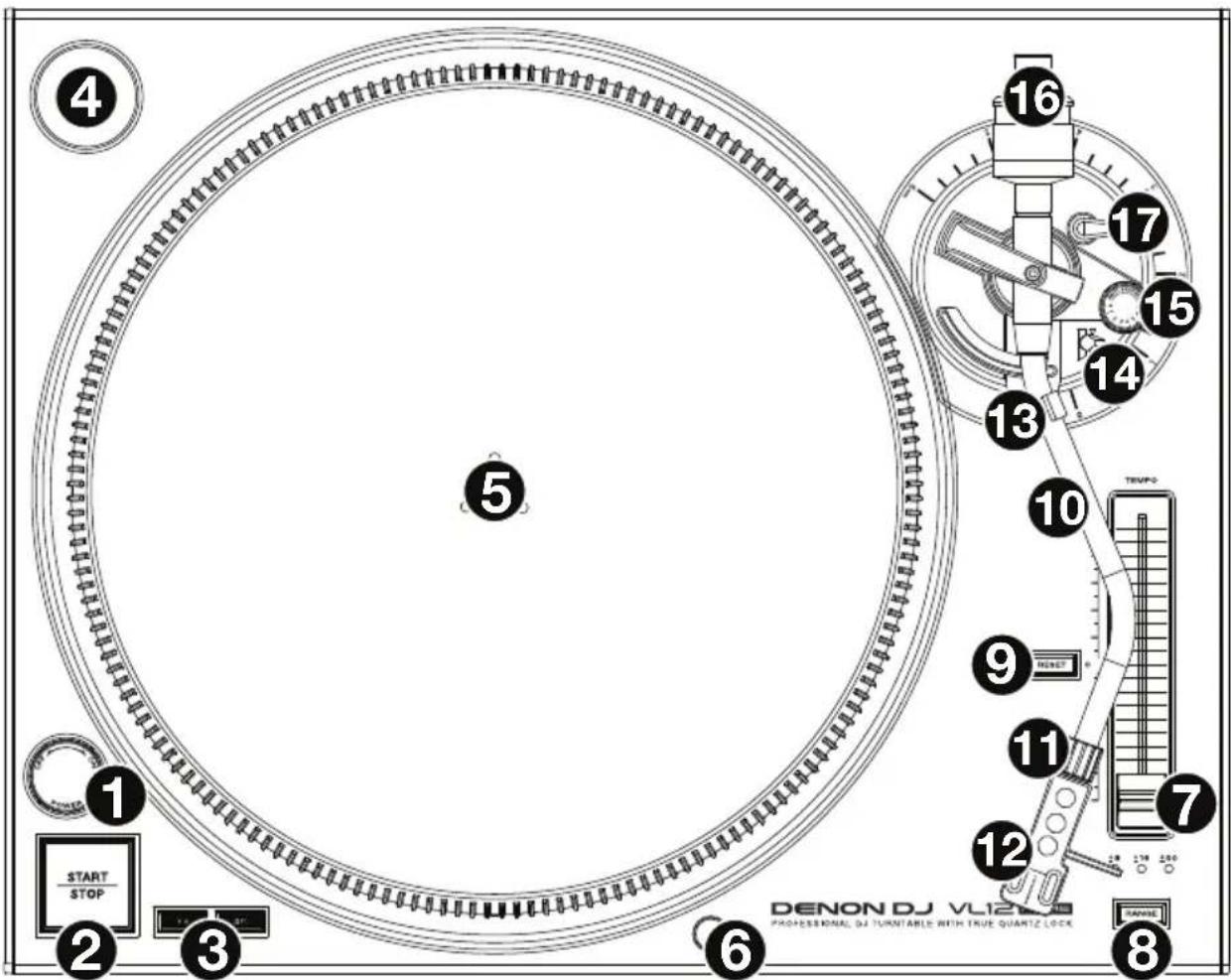

Panneau supérieur

DENON DJ V124 PROFESSIONAL DJ TURNABLE WITH TRUE QUANTZ LOCK 1 START STOP 2 3 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Interrupteur d'alimentation et lumière stroboscopique : Le bouton au-dessus de la lumière stroboscopique permet la mise sous et hors tension de la platine VL12 Prime.

Ce témoin illumine le rebord du plateau, indiquant si la phase de la rotation du plateau est constante. Lorsque le plateau tourne, regardez les lignes verticales sur le rebord sous la lumière stroboscopique. Si la phase est constante, les lignes sembleront immobiles. Si la phase est inconstante, les lignes sembleront se déplacer.

1. Start/Stop : Cette touche met sous et hors tension le moteur du plateau de la platine. Si le plateau semble ne pas fonctionner, vérifiez qu'il est bien installé (veuillez consulter la section Installation > Plateau).

2. Touches de vitesses de lecture 33/45 (t/min): Ces touches permettent de régler la vitesse de rotation du plateau (tr/min). Lorsque la touche est allumée, cela indique la sélection en cours.

3. Rangement pour adaptateur pour 45 tours : Cet emplacement permet de ranger l'adaptateur pour 45 tours lorsqu'il n'est pas utilisé.

4. Plateau : Placez le plateau sur le moteur avant de l'utiliser. Veuillez consulter la section Installation > Plateau pour de plus amples informations sur l'installation du plateau.

5. Lumière de plateau : La lumière de plateau (inclus) illumine les sillons du disque afin que vous puissiez suivre l'emplacement de la pointe de lecture dans les environnements plus sombres. Pour l'activer, fixez-la à ce connecteur. Pour l'arrêter, retirez-la de ce connecteur.
   Remarque : Pour éviter tout dommage durant le transport de la VL12 Prime, nous vous recommandons de retirer la lumière de plateau.

6. Curseur de hauteur tonale : Ce curseur permet d'augmenter ou diminuer la vitesse du plateau, et par le fait même, la hauteur tonale de la piste. Lorsqu'il occupe la position centrale, la hauteur tonale est de 0 %. Utilisez la touche Range afin de régler la plage de tonalité.
7. Range : Cette touche permet de faire défiler les plages de tonalité possibles du curseur : ±8 %, ±16 % et ±50 %. Un témoin au-dessus de la touche indique la sélection en cours.
8. Reset : Cette touche permet de réinitialiser la vitesse du plateau à 0 % immédiatement, indépendamment de la position du curseur.
9. Bras de lecture : Lorsque le levier du bras de lecture est relevé, déplacez doucement le bras de lecture afin qu'il soit au-dessus du plateau. Pour lancer la lecture du disque, abaissez le levier du bras de lecture afin d'abaisser le bras de lecture sur le disque.
10. Bague de verrouillage du bras de lecture : Cette bague permet de fixer l'ensemble de coquille et la cartouche au bras de lecture. Tournez la cartouche dans le sens horaire pour la desserrer ou dans le sens antihoraire pour la serrer. Ne la serrez pas à fond.
11. Coquille : Installez la cartouche (non incluse) sur la coquille, puis fixez la coquille à la bague de verrouillage du bras de lecture. (Retirez le couvercle de plastique de la cartouche avant de l'utiliser.) La coquille peut être remplacée par l'utilisateur et elle est compatible avec de nombreuses cartouches standards.

Remarque : Pour éviter tout dommage durant le transport de la VL12 Prime, nous vous recommandons de retirer la cartouche et l'ensemble de coquille.

1. Serre-bras : Lorsque vous n'utiliser pas l'appareil, placez le bras de lecture dans le serre-bras. L'encoche « extérieur » du serre-bras permet de reposer temporairement le bras de lecture (vous pouvez encore le déplacer, le soulever ou l'abaisser), tandis que l'encoche « intérieur » permet de le verrouiller.
   Remarque : Pour éviter tout dommage durant le transport de la VL12 Prime, nous vous recommandons de verrouiller le bras de lecture.
2. Levier du bras de lecture : Ce levier permet de soulever ou abaisser le bras de lecture. Soulevez le bras de lecture avant de l'approcher ou de l'éloigner du disque et abaissez-le une fois qu'il est en place.
3. Molette antidérapage : Réglez cette molette afin de compenser la force d'appui qui se produit avec certaines cartouches lorsque la pointe de lecture s'approche du centre du disque. Pour la plupart des cas, réglez sur 0. Si la platine saute excessivement pendant la lecture inversée ou le scatch lorsque la pointe de lecture s'approche de l'axe central, essayez d'augmenter l'antidérapage par petits incréments indiqués sur la molette.
4. Contrepoids et molette de réglage du contrepoids : Le contrepoids est utilisé pour équilibrer la cartouche et l'ensemble de coquille afin que la force d'appui de la pointe de lecture soit adéquate. Veuillez consulter la section Installation > Bras de lecture pour plus d'informations sur l'équilibrage du bras de lecture.

Remarque : Si la coquille est plus lourde que prévu, il y a un contrepoids supplémentaire fourni que vous pouvez utiliser avec ce contrepoids pour équilibrer correctement le bras de lecture.

1. Réglage de la hauteur du bras de lecture et verrouillage du levier : Tournez cette grande molette afin de régler la hauteur du bras de lecture. Déplacez le petit levier de verrouillage (au-dessus de la molette antidérapage) vers la gauche ou vers la droite pour déverrouiller ou verrouiller le réglage de la hauteur. Veuillez consulter la section Installation > Bras de lecture pour plus d'informations sur le réglage de la hauteur.

Panneaux latéraux

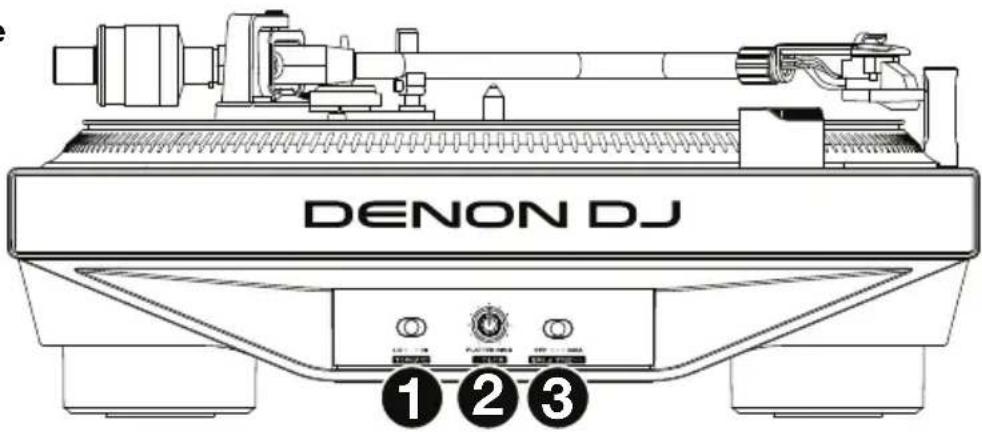

Panneau gauche

DENON DJ ① ② ③

1. Couple : Ce commutateur permet d'ajuster le niveau de couple du plateau. Un réglage plus élevé (Hi) donne l'impression que le plateau est plus lourd. Un réglage plus bas (Lo) donne l'impression que le plateau est plus léger et plus gracieux.
2. Couleur du plateau : Tournez ce bouton pour sélectionner la couleur de la lumière autour du plateau.
3. Luminosité du plateau : Ce commutateur permet d'ajuster la luminosité de la lumière autour du plateau.

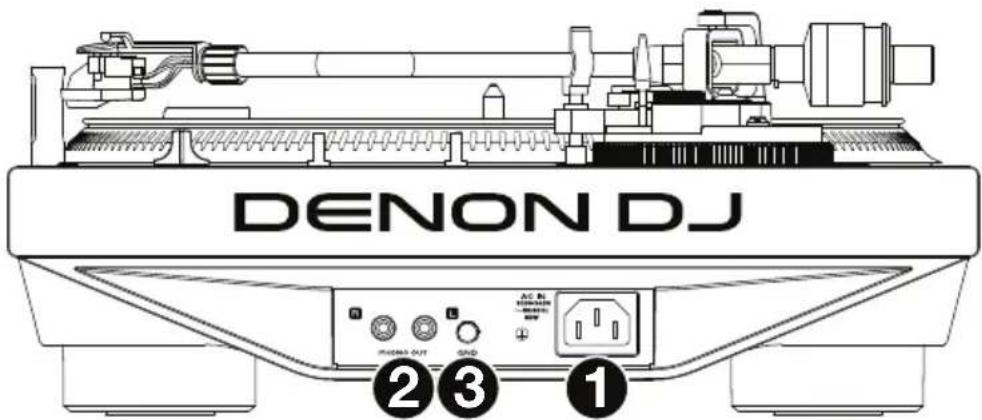

Panneau droit

DENON DJ ②③①

1. Entrée d'alimentation : Utilisez le câble d'alimentation secteur fourni pour brancher cette entrée à une prise secteur, puis mettez l'appareil sous tension.
2. Sorties phono (RCA) : Reliez ces sorties aux entrées phono d'une console de mixage.
3. Borne de mise à la terre : S'il y a un ronflement ou du bruit dans le signal audio, il se pourrait que la VL12 Prime ne soit pas mise à la terre. Si tel est le cas, utilisez un fil de terre pour relier cette borne à la borne de mise à la terre de la console de mixage.

Installation

Plateau

Placez le plateau sur le moteur en alignant les broches du fond du plateau avec les trous du moteur. Appuyez fermement. Vérifiez qu'il tourne uniformément et qu'il ne vacille pas excessivement, puis placez le tapis sur le plateau.

Important :

- Une mauvaise installation du plateau peut entraîner une piètre performance de la platine, l'instabilité du plateau, ou causer des dommages permanents au moteur.

- Assurez-vous que le tapis est toujours placé sur le plateau lors de l'utilisation de la platine vinyle. Si le tapis n'est pas utilisé, cela pourrait endommager le disque ainsi que la platine.

Important : Veuillez consulter la documentation fournie avec la cartouche afin de déterminer la pression/poids (en grammes) de la pointe de lecture et la hauteur du bras de lecture (en millimètres).

1. Assurez-vous que la cartouche est sur le bras de lecture. Tournez-la dans le sens horaire pour la desserrer ou dans le sens antihoraire pour la serrer. Ne serrez pas à fond! Retirez le couvercle de plastique de la cartouche (protège la pointe de lecture) avant d'utiliser la platine.

2. Fixez le contrepoids et la molette de réglage du contrepoids au bras de lecture et commencez à tourner le contrepoids dans le sens antihoraire (alors que vous faites face à la molette de réglage du contrepoids) jusqu'à ce qu'il soit en position avant maximale.

Remarque : Ceci est également la quantité maximale de pression pouvant être appliquée sur la cartouche.

1. Maintenant, il devrait avoir une sensation de pesanteur et de résistance lorsque la coquille est soulevée ou abaissée. Commencez à tourner le contrepoids dans le sens horaire (alors que vous faites face à la molette de réglage du contrepoids) jusqu'à ce qu'il n'y a plus de sensation de pesanteur et de résistance. Lorsque fait correctement, le bras de lecture pivotera dans les deux sens avec très peu de résistance indiquant qu'il y a exactement 0 gramme de pression sur la pointe de lecture.

2. Avec le contrepoids dans sa nouvelle position, loin du point de pivotement du bras de lecture, saisissez seulement la molette de réglage du contrepoids et tournez-la jusqu'à ce que 0 soit en position verticale.

3. Pour terminer, tournez le contrepoids et la molette de réglage du contrepoids dans le sens antihoraire jusqu'à ce que vous atteigniez le poids désiré. Une révolution complète de la molette de réglage du contrepoids correspond à 3 g, ainsi si le réglage fait 360° au-delà du point 0, ajoutez 3 à la nouvelle lecture du réglage du contrepoids.

Si vous ne parvenez pas à obtenir le poids désiré lors de cette étape, retirez entièrement le contrepoids et la molette de réglage du contrepoids, fixez le contrepoids supplémentaire (fourni) à l'extrémité du bras de lecture, et puis recommencez à partir de l'étape 2 ci-dessus. Il est possible, bien que cela soit peu fréquent, que certaines coquilles et cartouches pour DJ soient plus lourdes que les autres.

1. Déplacez le petit levier de verrouillage (Lock au-dessus de la molette antidérapage) dans le sens antihoraire pour déverrouiller le levier de réglage de la hauteur. Placez la pointe de lecture sur le disque et puis déplacez le levier du bras de lecture pour soulever ou abaisser le bras de lecture afin qu'il soit parallèle au disque. Pousser le levier de verrouillage (Lock) dans le sens horaire pour verrouiller le nouveau réglage de la hauteur.
