MANUAL DE USUARIO GALG36KDYG Gladiator

SEGURIDAD DEL ARMARIO

Herramientas y piezas

Desempaque las piezas del armario

Complete el ensamblaje

Commander la pièce n° GABK362PSS14 Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

SEGURIDAD DEL ARMARIO15

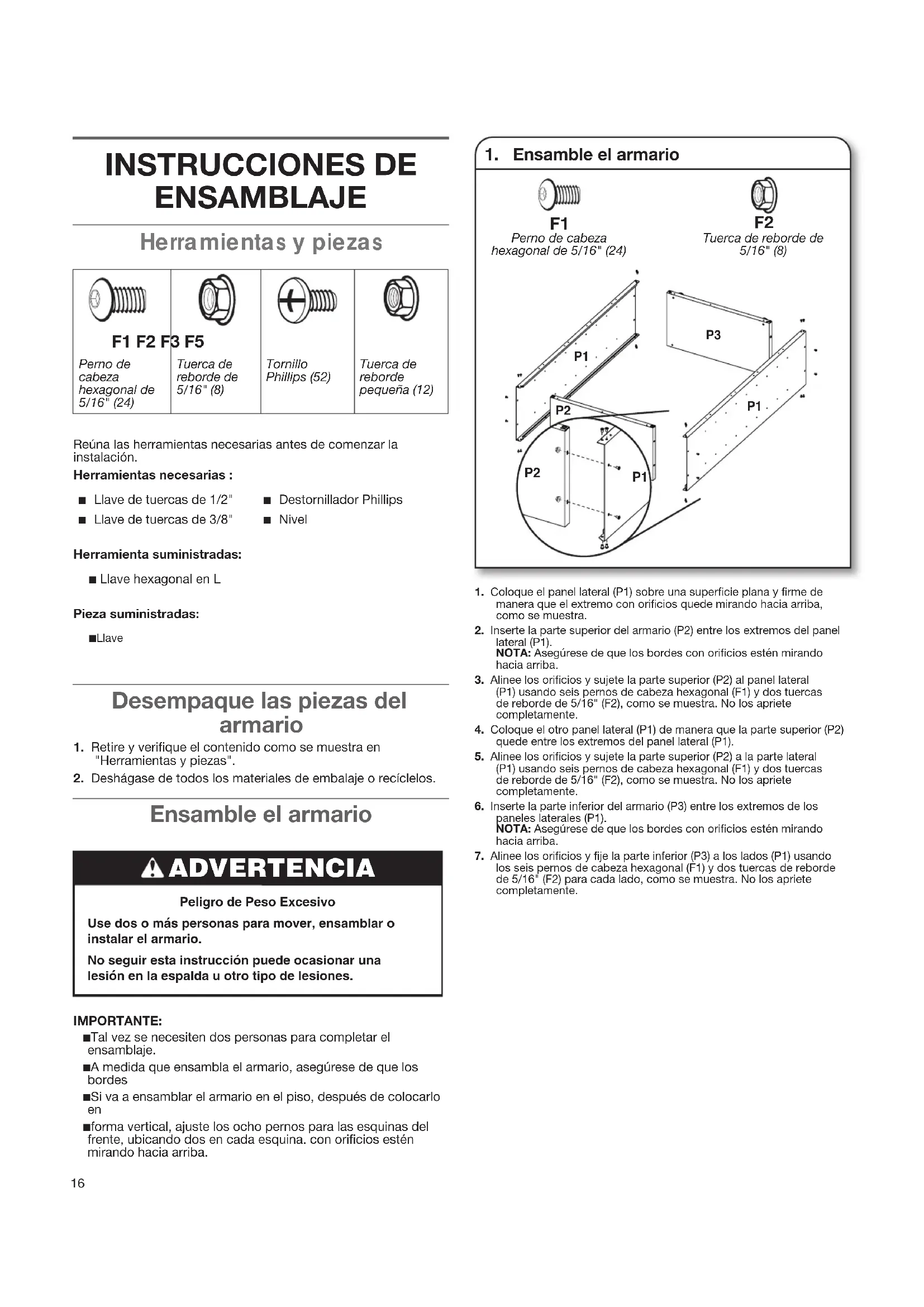

PIEZAS16 INSTRUCCIONES DE ENSAMBLAJE Herramientas y piezas F1 F2 F3 F5 Perno de cabeza hexagonal de 5/16" (24)Tuerca de reborde de 5/16" (8)Tornillo Phillips (52)Tuerca de reborde pequeña (12)Reúna las herramientas necesarias antes de comenzar la instalación.Herramientas necesarias : ■ Llave de tuercas de 1/2" ■ Destornillador Phillips ■ Llave de tuercas de 3/8" ■ Nivel Herramienta suministradas: ■ Llave hexagonal en LPieza suministradas: ■ Llave Desempaque las piezas del armario 1. Retire y verique el contenido como se muestra en "Herramientas y piezas".2. Deshágase de todos los materiales de embalaje o recíclelos.

1. Ensamble el armario

ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.1. Coloque el panel lateral (P1) sobre una supercie plana y rme de manera que el extremo con oricios quede mirando hacia arriba, como se muestra.2. Inserte la parte superior del armario (P2) entre los extremos del panel lateral (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba.3. Alinee los oricios y sujete la parte superior (P2) al panel lateral (P1) usando seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.4. Coloque el otro panel lateral (P1) de manera que la parte superior (P2) quede entre los extremos del panel lateral (P1).5. Alinee los oricios y sujete la parte superior (P2) a la parte lateral (P1) usando seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.6. Inserte la parte inferior del armario (P3) entre los extremos de los paneles laterales (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba.7. Alinee los oricios y je la parte inferior (P3) a los lados (P1) usando los seis pernos de cabeza hexagonal (F1) y dos tuercas de reborde de 5/16" (F2) para cada lado, como se muestra. No los apriete completamente. Ensamble el armario IMPORTANTE: ■ Tal vez se necesiten dos personas para completar el ensamblaje. ■ A medida que ensambla el armario, asegúrese de que los bordes ■ Si va a ensamblar el armario en el piso, después de colocarlo ■ forma vertical, ajuste los ocho pernos para las esquinas del frente, ubicando dos en cada esquina. con oricios estén mirando hacia arriba. Perno de cabeza hexagonal de 5/16" (24) Tuerca de reborde de 5/16" (8)17

2. Fije los paneles posteriores

3. Instalación de las patas niveladoras

1. Coloque el armario de costado.

2. Atornille una pata niveladora (P4) en cada una de las cuatro

tuercas con remache que están ubicadas en las esquinas del armario, como se muestra.

3. Coloque el armario en posición vertical.

4. Si no lo ha hecho todavía, ajuste los dos pernos en cada

esquina frontal del marco del armario. Ajuste rmemente todos los pernos y tuercas del armario.

EEE A. Patas niveladoras IMPORTANTE: ■ Fije los paneles posteriores, comenzando por la parte superior del armario, con el armario posterior (AAA) y trabajando hacia abajo, hacia el fondo del armario. Cada panel sobrepasará al panel que esté abajo. ■ No apriete los tornillos por completo hasta que todos los paneles posteriores estén en su lugar.

1. Alinee el panel posterior (AAA) con los oricios en la parte

superior del armario. Fije el panel posterior (AAA) a la parte superior y los lados del armario usando siete tornillos de cabeza phillips (F3).

2. Deslice la parte superior del panel posterior (BBB) debajo

de la parte inferior del panel posterior (AAA). Fije el panel posterior (BBB) a los lados del armario, usando cuatro tornillos de cabeza phillips.

3. Repita el paso 2 para los paneles posteriores restantes,

terminando con el panel posterior (EEE).

4. Fije cada panel posterior al panel que está debajo usando dos

tornillos de cabeza phillips. NOTA: Fije el panel (EEE) al fondo del armario (P3) usando tres tornillos de cabeza phillips.

5. Apriete por completo todos los tornillos del panel posterior,

comenzando por los lados y siguiendo por la parte superior, del medio e inferior.

6. Apriete por completo los 24 pernos y tuercas del armario con

la Llave hexagonal en L (provista).18

4. Instalación de los estantes

5. Instalación de las puertas

Complete el ensamblaje F3 F5 Tornillos de cabeza Phillips (12)Tuerca de reborde pequeña (12)

P5m P5m A. Par de orificios del medio en el lado del armarioIMPORTANTE: Use el par de oricios ubicados en el medio de los lados del armario para instalar un estante central (P5) sin el imán, de modo que las puertas se puedan asegurar. Los otros dos estantes con imanes pueden instalarse donde se desee (P5m).1. Coloque el estante (P5) sin imán en el armario de modo que el borde largo con dos oricios quede mirando hacia fuera.2. Alinee los oricios en los extremos del estante con el par de oricios en el medio de los lados del armario (P1).3. Con dos tornillos de cabeza Phillips (F3) y tuercas con brida (F5) por lado, je el estante (P5) a los lados (P1).4. Decida dónde desea ubicar los otros dos estantes con imanes (P5m). Alinee los oricios en los extremos del estante con los oricios en el lado del armario. NOTA: Asegúrese de que los imanes que están en los extremos largos de los estantes queden mirando hacia el frente del armario.5. Con dos tornillos de cabeza Phillips (F3) y tuercas de brida (F5) por lado, je los estantes con imán (P5m) a los lados del gabinete (P1). Apriete completamente las tuercas.

Tornillos de cabeza Phillips (6)IMPORTANTE: ■ La puerta que tiene el ensamblaje de traba (P7) deberá instalarse en el lado derecho del armario. ■ Las bisagras de la puerta se han diseñado con ranuras en forma de bocallaves en la parte superior e inferior, de modo que la puerta cuelgue en el armario mientras usted coloca los tornillos.1. Empiece colocando tornillos de cabeza phillips (F3) en los oricios de la parte superior e inferior, a cada lado del armario.2. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano.3. Inserte los cuatro phillips (F3) tornillos del medio en el armario, a través de la bisagra de la puerta, y apriételos a mano.4. Repita los pasos 2 y 3 para jar la puerta izquierda (P6).5. Alinee las puertas y apriete los tornillos por completo.1. Asegúrese de que haya un perno o un tornillo en cada oricio del marco del armario.2. Mueva el armario a su ubicación nal.3. Coloque un nivel en un estante interior y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras. Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.4. Si las puertas no están alineadas, aoje todos los tornillos que sujetan la bisagra de la puerta al armario. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.GARANTÍA Para obtener información sobre la garantía: En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.gladiatorgarageworks.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca

150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg ACCESORIOS Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza del accesorio que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator

GarageWorks. En Canadá, llame al 1-800-807-6777. Juego para el montaje del soporte - Permite montar el armario en los paneles GearWall

o los canales GearTrack
