MODE D'EMPLOI GALG36KDYG Gladiator

Déballage des composants de l'armoire

Assemblage de l'armoire

channels. Order Part # GABK362PSS WEIGHT CAPACITY 150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg WARRANTY For warranty information: In the U.S.A. call 1-866-342-4089 or visit our website at www.gladiatorgarageworks.com In Canada call 1-800-807-6777 or visit our website at www.gladiatorgarageworks.ca8 Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

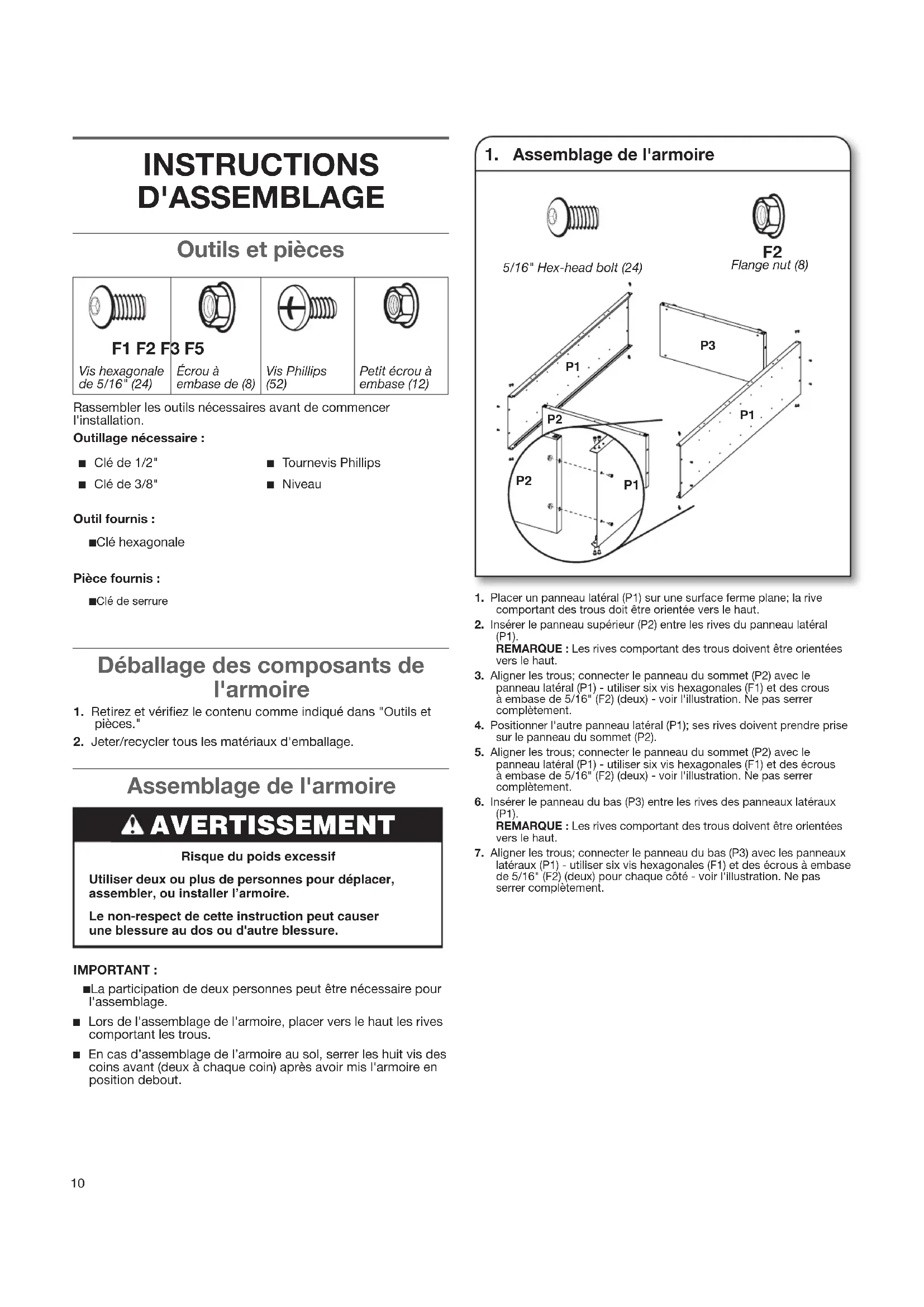

PIÉCES10 INSTRUCTIONS D'ASSEMBLAGE Outils et pièces F1 F2 F3 F5 Vis hexagonale de 5/16" (24)Écrou à embase de (8)Vis Phillips (52) Petit écrou à embase (12)Rassembler les outils nécessaires avant de commencer l'installation.Outillage nécessaire : ■ Clé de 1/2" ■ Tournevis Phillips ■ Clé de 3/8" ■ Niveau Outil fournis : ■ Clé hexagonalePièce fournis : ■ Clé de serrure Déballage des composants de l'armoire

1. Retirez et vériez le contenu comme indiqué dans "Outils et pièces."2. Jeter/recycler tous les matériaux d'emballage.

1. Assemblage de l'armoire

1. Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut.2. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1). REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.3. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six vis hexagonales (F1) et des crous à embase de 5/16" (F2) (deux) - voir l'illustration. Ne pas serrer complètement.4. Positionner l'autre panneau latéral (P1); ses rives doivent prendre prise sur le panneau du sommet (P2).5. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six vis hexagonales (F1) et des écrous à embase de 5/16" (F2) (deux) - voir l'illustration. Ne pas serrer complètement.6. Insérer le panneau du bas (P3) entre les rives des panneaux latéraux (P1). REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.7. Aligner les trous; connecter le panneau du bas (P3) avec les panneaux latéraux (P1) - utiliser six vis hexagonales (F1) et des écrous à embase de 5/16" (F2) (deux) pour chaque côté - voir l'illustration. Ne pas serrer complètement. Assemblage de l'armoire IMPORTANT : ■ La participation de deux personnes peut être nécessaire pour l'assemblage. ■ Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous. ■ En cas d’assemblage de l’armoire au sol, serrer les huit vis des coins avant (deux à chaque coin) après avoir mis l'armoire en position debout. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.5/16" Hex-head bolt (24) Flange nut (8)11

2. Fixation des panneaux arrière

3. Installation des pieds de réglage de

1. Placer l'armoire en appui sur un côté.

2. Visser un pied de réglage de l'aplomb (P4) dans chacun

des quatre écrous situés dans les angles de l'armoire - voir l'illustration.

3. Placer l'armoire à la verticale.

4. Si ce n’est pas déjà fait, serrer les deux vis des coins avant du

cadre de l’armoire. Serrer complètement toutes les vis et les écrous de l’armoire.

EEE A. Pieds de réglage de l'aplomb IMPORTANT : ■ Fixer les panneaux arrière en partant du haut de l'armoire avec le panneau arrière (AAA) et en travaillant vers le bas de l'armoire. Chaque panneau arrière chevauchera le panneau inférieur. ■ Ne pas serrer complètement les vis tant que les panneaux arrière ne sont pas en place.

1. Aligner le panneau arrière (AAA) avec les trous du sommet de

l'armoire. À l'aide de sept vis phillips (F3), xer le panneau arrière (AAA) à la partie supérieure et aux côtés de l'armoire.

2. Faire glisser la partie supérieure du panneau arrière (BBB)

sous la partie inférieure du panneau arrière (AAA). À l'aide de quatre vis phillips, xer le panneau arrière (BBB) aux côtés de l'armoire.

3. Répéter l'étape 2 pour les panneaux arrière restants en

terminant avec le panneau (EEE).

4. À l'aide de deux vis phillips, xer chaque panneau arrière au

panneau inférieur. REMARQUE : À l'aide de trois vis phillips, xer le panneau (EEE) au bas de l'armoire (P3).

5. Serrer complètement toutes les vis du panneau arrière -

commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et le fond.

6. Utiliser la clé hexagonale (fournie) pour serrer complètement

les 24 boulons et écrous de l'armoire.12

4. Installation des étagères 5. Installation des portes

F3 F5 Vis Phillips (12)Petit écrou à embase (12)

P5m P5m A. Doubles trous centraux sur le côté de l'armoireIMPORTANT : Utiliser les deux trous situés au milieu des côtés de l’armoire pour installer une étagère centrale (P5) sans l'aimant, de façon à pouvoir verrouiller les portes. Il sera possible d’installer les deux autres étagères (P5m) là où on le souhaite à l'aide de l'aimant.1. Placer l’étagère (P5) sans aimant dans l’armoire de façon à ce que la longue rive comportant les deux trous soit orientée vers l’extérieur.2. Aligner les trous des extrémités de l’étagère avec les deux trous situés au milieu des côtés de l’armoire (P1).3. À l'aide de deux vis cruciformes (F3) et d'écrous à embase (F5) de chaque côté, xez la tablette (P5) aux côtés (P1).4. Déterminer l'emplacement des deux autres étagères (P5m). Aligner les trous des extrémités de l'étagère avec les trous du côté de l'armoire. REMARQUE : Veiller à ce que les aimants situés le long des étagères soient orientés vers l’avant de l’armoire.5. À l'aide de deux vis cruciformes (F3) et d'écrous à embase (F5) de chaque côté, xez les étagères avec aimant (P5m) aux côtés de l'armoire (P1). Serrez complètement les écrous. Vis Phillips (6)IMPORTANT : ■ On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire. ■ Les charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.1. Engager les vis phillips (F3) dans les trous supérieurs et inférieurs de chaque côté de l'armoire.2. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main.3. Insérer les phillips quatre vis (F3) du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main.4. Répéter les étapes 2 et 3 pour installer la porte de gauche (P6).5. Aligner les portes et serrer complètement les vis.A. Vis Phillips Fin de l'assemblage 1. Veiller à ce qu’il y ait une vis ou un écrou dans chaque trou du cadre de l’armoire.2. Déplacer l'armoire jusqu'à son emplacement d'installation nal.3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.4. Si les portes ne sont pas alignées, desserrer les vis xant la charnière de porte sur l'armoire. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.13 GARANTIE Pour des informations concernant la garantie: Aux États-Unis, composer le 1866342-4089 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.com Au Canada, composer le 1800807-6777 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.ca

150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg ACCESSORIES Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé Gladiator

GarageWorks. Au Canada, composer le 1-800-807-6777. Ensemble de tringle de montage - Permet le montage de l'armoire sur des panneaux Gladiator
