MANUAL DE USUARIO GALS48M4JG Gladiator

SEGURIDAD DE LA ESTANTERÍA DE

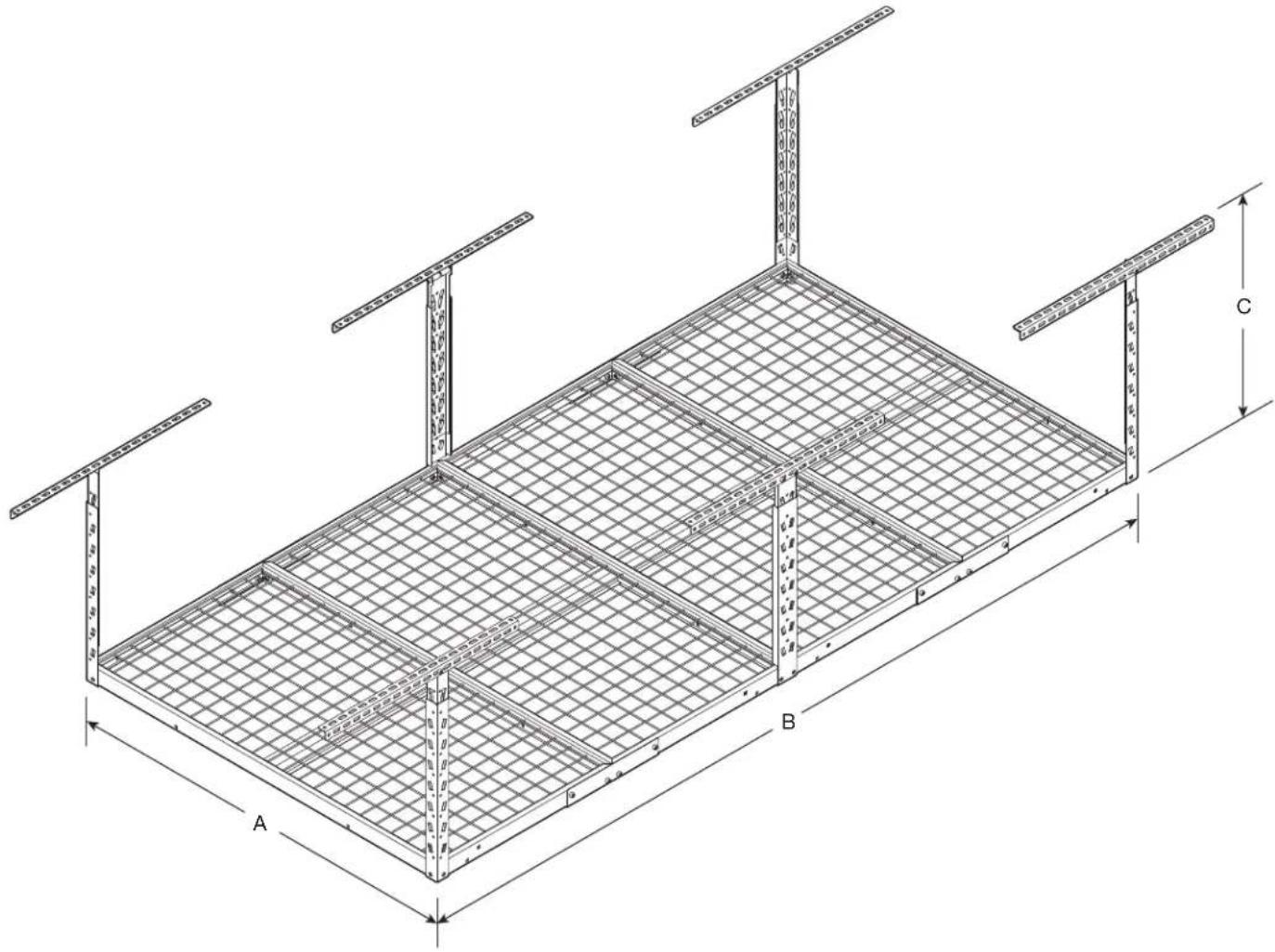

ALMACENAMIENTO GEARLOFT™ EN ALTURA .......................................22 DIMENSIONES

(INSTALACIÓN TÍPICA) ....................23

Herramientas y piezas ....................25 Requisitos de uso de la estantería de almacenamiento Gearloft™ en altura ..

Ensamblaje de la estantería ............26 Instalación de la estantería de almacenamiento Gearloft™ en altura

• Conguración opcional p. 30
• Cuidado de la estantería de almacenamiento p. 30
• Cómo registrar el producto p. 30
• GARANTÍA p. 312

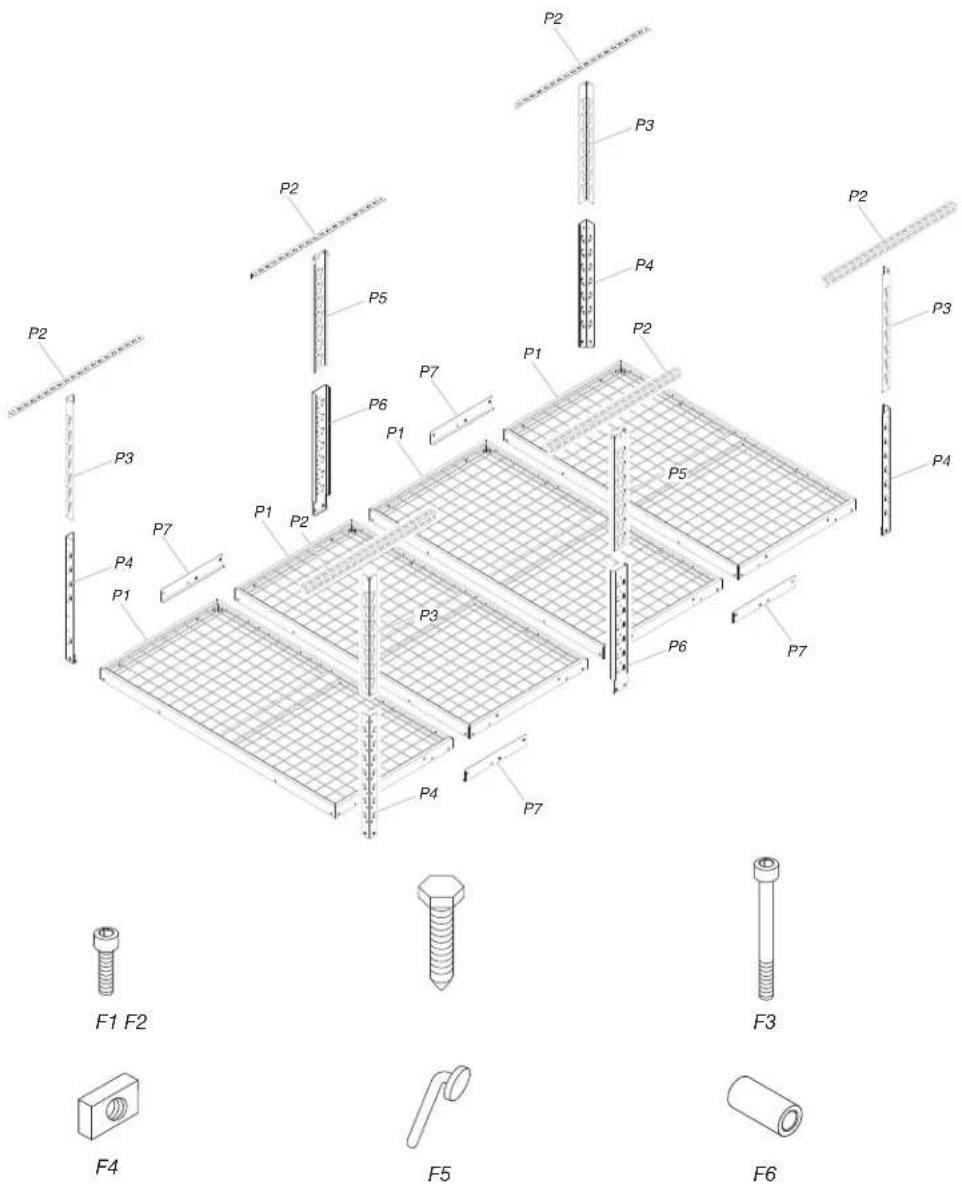

Rótulo Descripción Cantidad P1 Sección de estante de 2' x 4' 4 P2 Soporte para el techo 6 P3 Soporte de esquina vertical - superior 4 P4 Soporte de esquina vertical - inferior 4 P5 Soporte central vertical - superior 2 P6 Soporte central vertical - inferior 2 P7 Soporte de conexión de estante 4 F1 Tornillos de cabeza hueca M8 de 1,25 x 15 42 F2 Tirafondo de 5/16" x 3" 12 F3 Tornillos de cabeza hueca M8 de 1,25 x 75 2 F4 Tuerca rectangular M8 de 1,25 14 F5 Pasador de bloqueo EZ Connect 6 F6 Espaciador 425

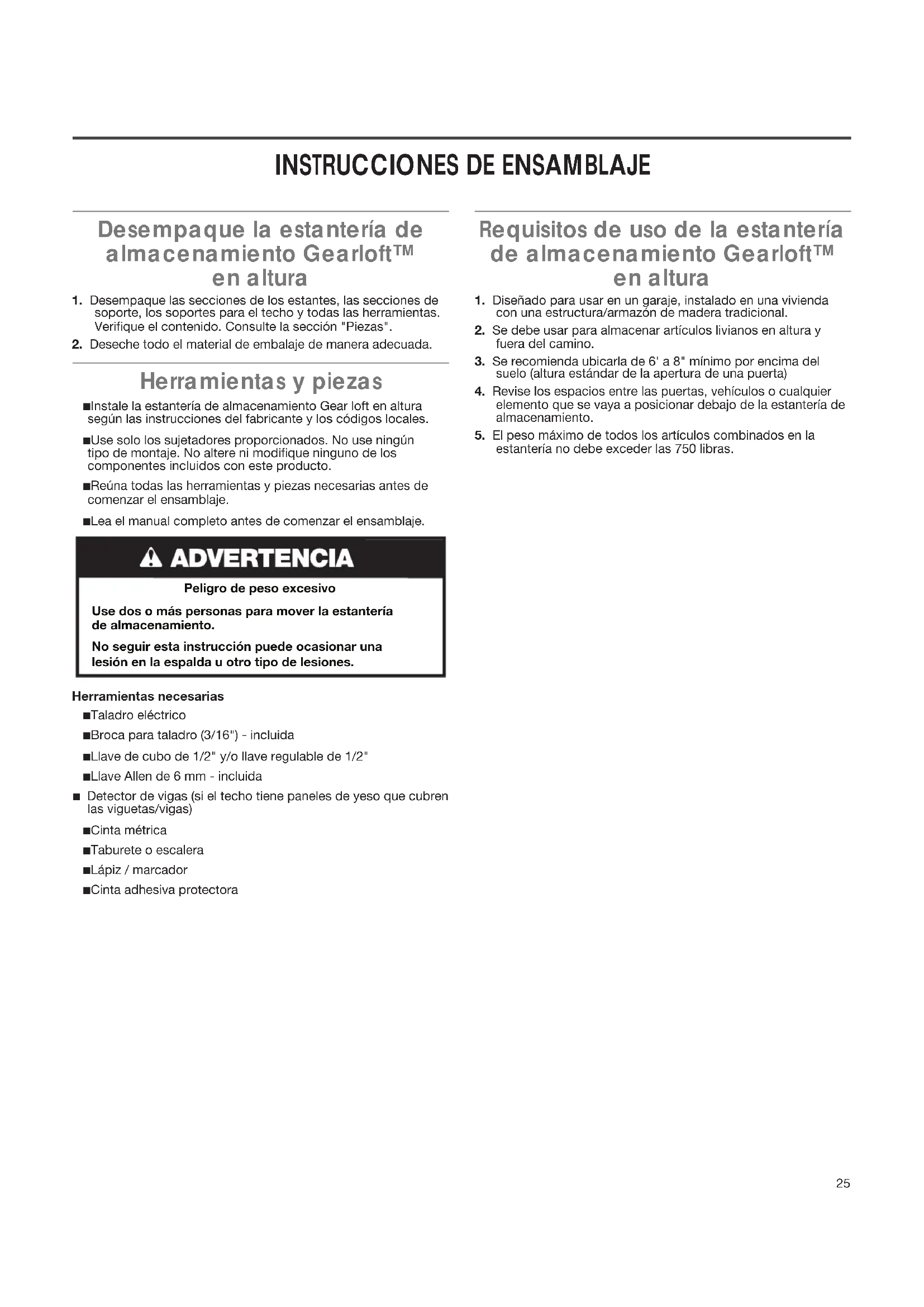

INSTRUCCIONES DE ENSAMBLAJE

Desempaque la estantería de almacenamiento Gearloft™ en altura

1. Desempaque las secciones de los estantes, las secciones de

soporte, los soportes para el techo y todas las herramientas. Verique el contenido. Consulte la sección "Piezas".

2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas ■ Instale la estantería de almacenamiento Gear loft en altura según las instrucciones del fabricante y los códigos locales. ■ Use solo los sujetadores proporcionados. No use ningún tipo de montaje. No altere ni modique ninguno de los componentes incluidos con este producto. ■ Reúna todas las herramientas y piezas necesarias antes de comenzar el ensamblaje. ■ Lea el manual completo antes de comenzar el ensamblaje. Herramientas necesarias ■ Taladro eléctrico ■ Broca para taladro (3/16") - incluida ■ Llave de cubo de 1/2" y/o llave regulable de 1/2" ■ Llave Allen de 6 mm - incluida ■ Detector de vigas (si el techo tiene paneles de yeso que cubren las viguetas/vigas) ■ Cinta métrica ■ Taburete o escalera ■ Lápiz / marcador ■ Cinta adhesiva protectora Requisitos de uso de la estantería de almacenamiento Gearloft™ en altura

1. Diseñado para usar en un garaje, instalado en una vivienda

con una estructura/armazón de madera tradicional.

2. Se debe usar para almacenar artículos livianos en altura y

3. Se recomienda ubicarla de 6' a 8" mínimo por encima del

suelo (altura estándar de la apertura de una puerta)

4. Revise los espacios entre las puertas, vehículos o cualquier

elemento que se vaya a posicionar debajo de la estantería de almacenamiento.

5. El peso máximo de todos los artículos combinados en la

estantería no debe exceder las 750 libras. Peligro de peso excesivo Use dos o más personas para mover la estantería de almacenamiento. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.26 Ensamblaje de la estantería

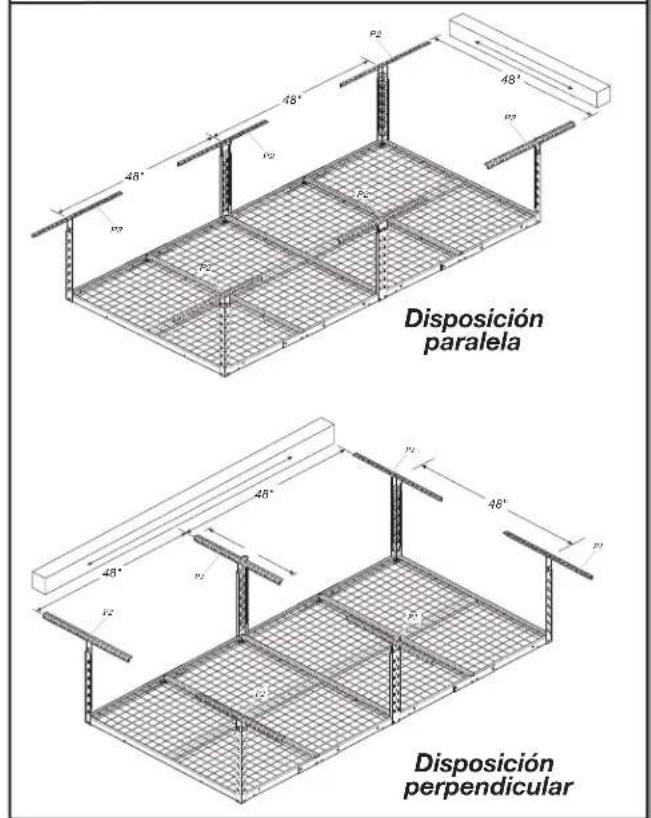

1. Determine las ubicaciones

eneltecho La estantería de almacenamiento en altura para garaje se puede colocar de forma paralela o perpendicular a las viguetas/vigas de madera del techo. Determine la aplicación requerida para la instalación que desea. Si el techo tiene paneles de yeso, use un detector de vigas para determinar dónde están ubicadas y márquelas con la cinta adhesiva protectora. Para las aplicaciones que requieren la instalación de los soportes para el techo de forma perpendicular a las viguetas/vigas, la distancia máxima entre ellos es de 24". Los soportes para el techo incluidos permiten una extensión máxima de 24". Consulte la ilustración para ver las disposiciones típicas en techos. Marque la ubicación de los soportes para el techo en las viguetas/vigas o en el yeso, asegúrese de que los soportes verticales se pueden colocar entre los tirafondos que se usan para sujetar los soportes para el techo. Ubique el centro de los soportes para el techo en una rejilla de 48" como se muestra en la ilustración.

Disposición paralela

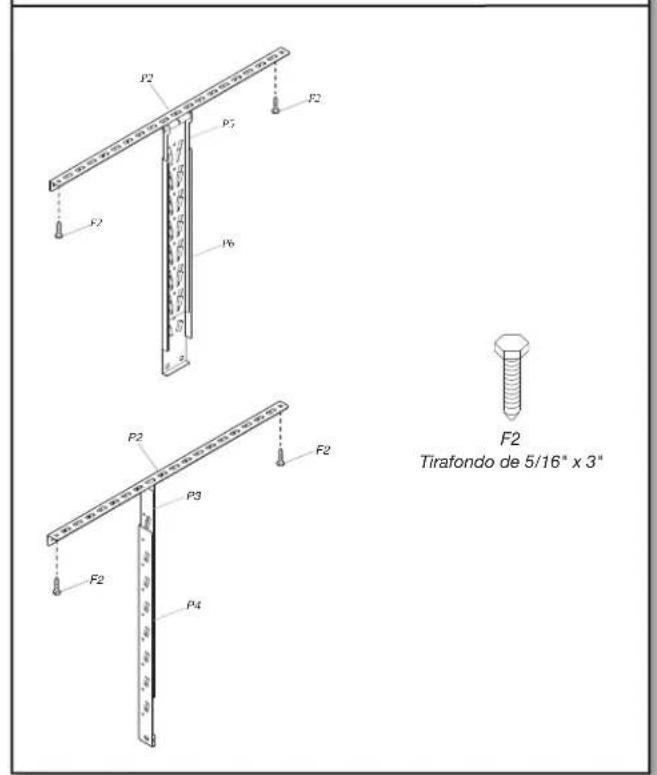

2. Coloque los soportes para el techo

Tirafondo de 5/16" x 3" Con la broca para taladro (3/16") proporcionada, perfore todos los oricios piloto en el centro de las viguetas/vigas. Se deben usar dos tirafondos en cada soporte para el techo, uno a cada lado del soporte vertical. Monte los 6 soportes para el techo (P2) con los tirafondos de 5/16" x 3" (F2) (12).

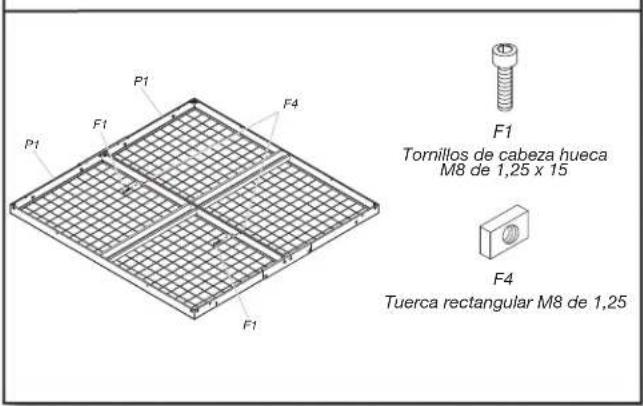

3. Conecte los estantes

Tornillos de cabeza hueca M8 de 1,25 x 15 Coloque dos secciones de estantes boca abajo en el piso. Una las secciones de estantes (P1) con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y Tuerca rectangular M8 de 1,25 (F4) (2). Repita esto con todas las otras secciones de estantes.

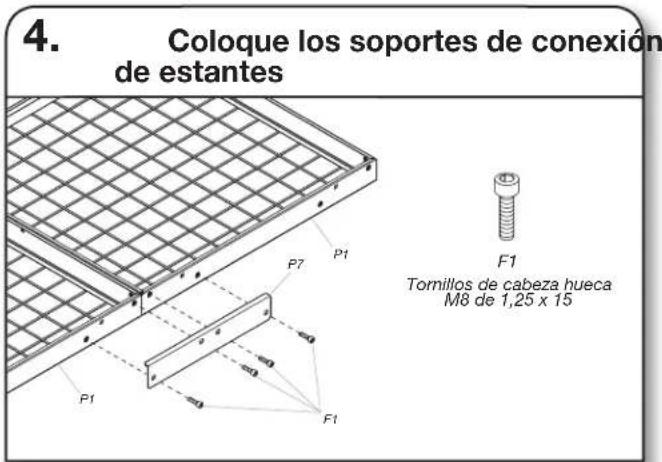

4. Coloque los soportes de conexión

Tornillos de cabeza hueca M8 de 1,25 x 15 Coloque los soportes de conexión de estantes (P7) en ambos lados de las dos secciones de estantes unidas, use los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (8). Repita esta acción en las otras dos secciones de estantes unidas.

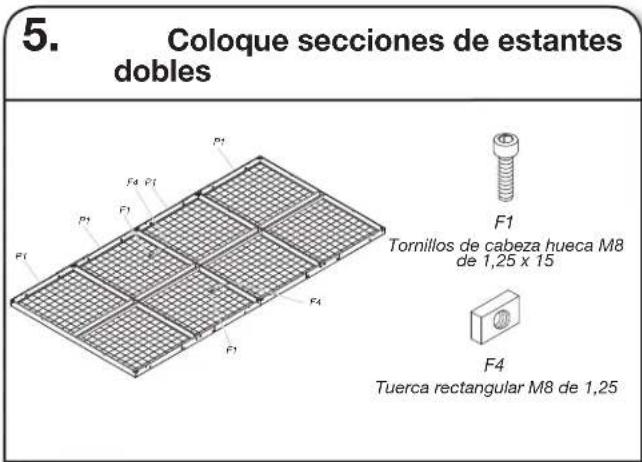

5. Coloque secciones de estantes

Una las dos secciones de estantes dobles con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y Tuerca rectangular M8 de 1,25 (F4) (2).

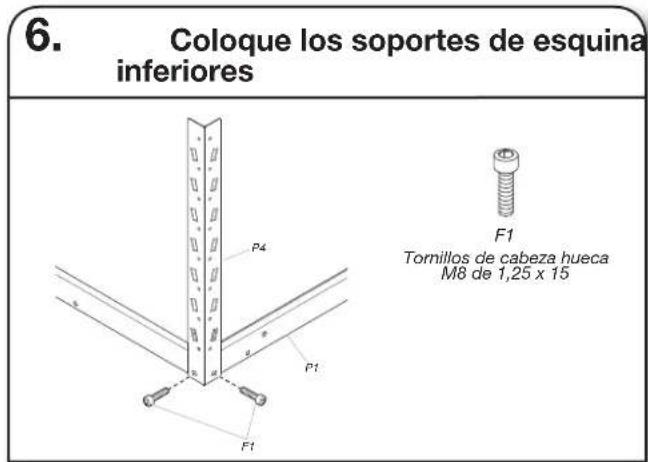

6. Coloque los soportes de esquina

Tornillos de cabeza hueca M8 de 1,25 x 15 Coloque los cuatro soportes de esquina inferiores (P4) en las esquinas de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (8).

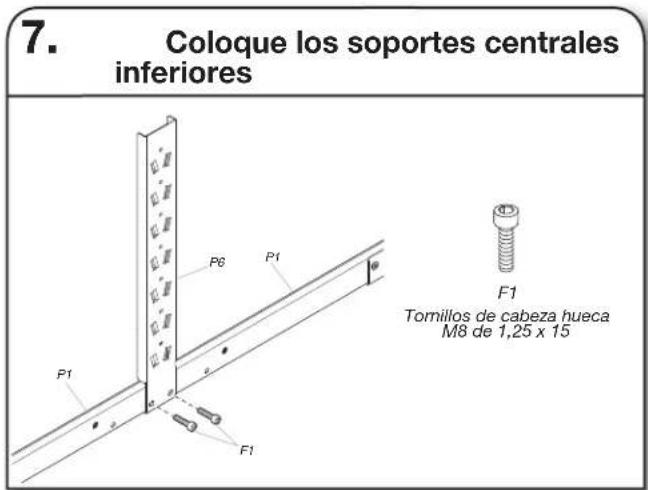

Tornillos de cabeza hueca M8 de 1,25 x 15 Una los dos soportes centrales inferiores (P6) al ensamblaje de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 15(F1) (4).

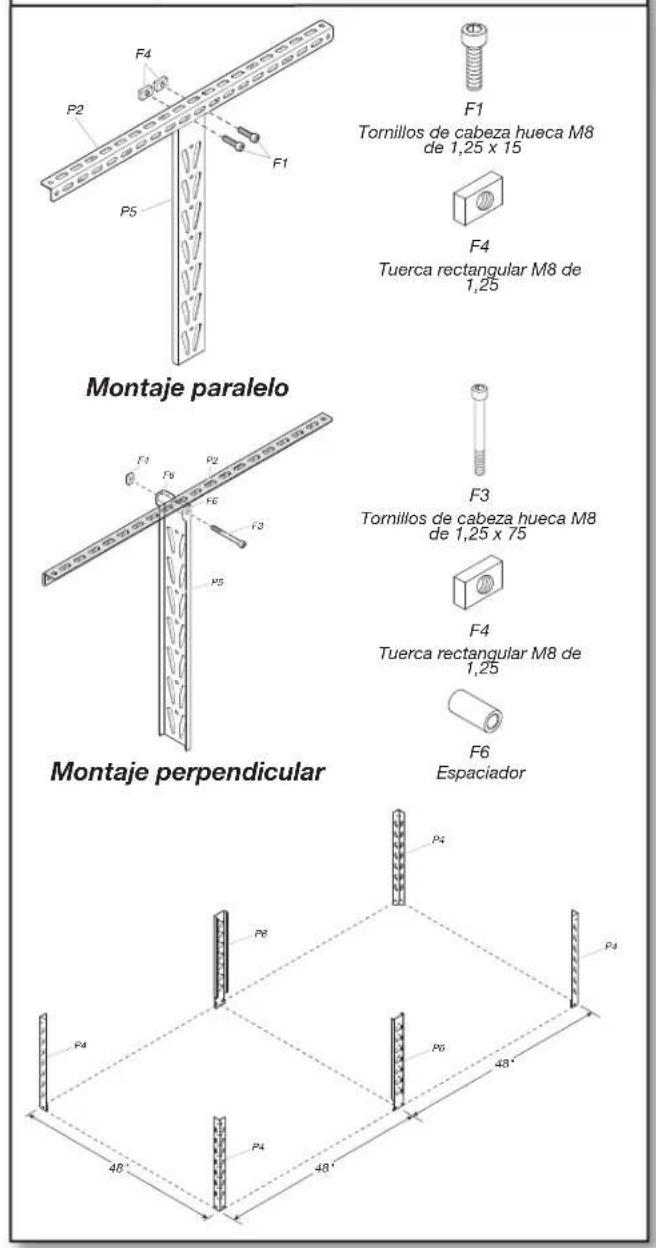

Montaje paralelo Montaje perpendicular

48"48"48" Coloque los soportes centrales superiores (P5) en los soportes para el techo con uno de los detalles que se muestran en la gura según el montaje del soporte para el techo. Montaje paralelo Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y las tuercas rectangulares M8 de 1,25 (F4) (2) en cada uno de los soportes centrales superiores. Montaje perpendicular Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 75 (F3) y las tuercas rectangulares M8 de 1,25 (F4), y el espaciador (F6) (2) en cada uno de los soportes centrales superiores. Verique que todos los soportes superiores estén espaciados de manera adecuada. Deben estar en un patrón de 48" como se muestra en la ilustración.

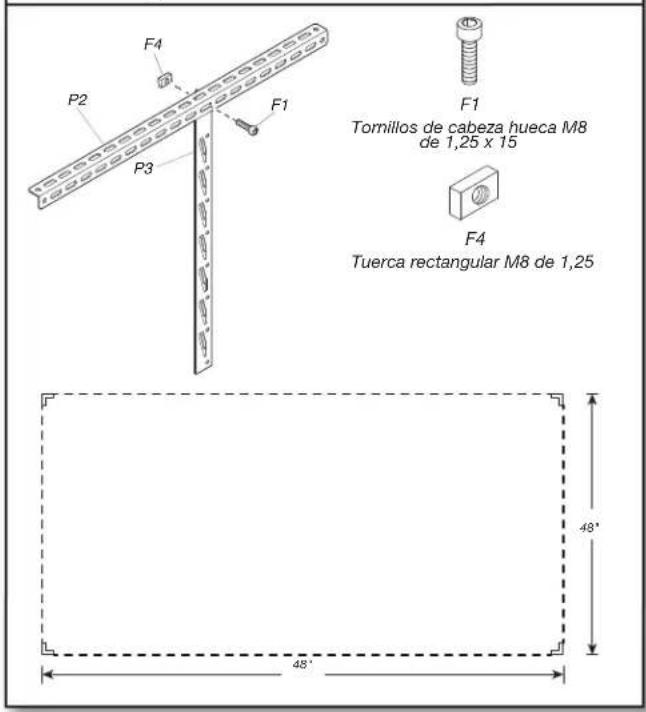

8. Coloque los soportes de esquina

Tuerca rectangular M8 de 1,25 48"48" Coloque el soporte de esquina superior (P3) en los soportes para el techo con los M8 de 1,25 x 15 (F1) (4) y las tuercas rectangulares M8 de 1,25 (F4) (4). Asegúrese de que estén ubicadas a una distancia de 48" de extremo a extremo en un lado y a 96" de extremo a extremo en el otro lado. Consulte la ilustración.29 Instalación de la estantería de almacenamiento Gearloft™ en altura Peligro de peso excesivo Use dos o más personas para mover la estantería de almacenamiento. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

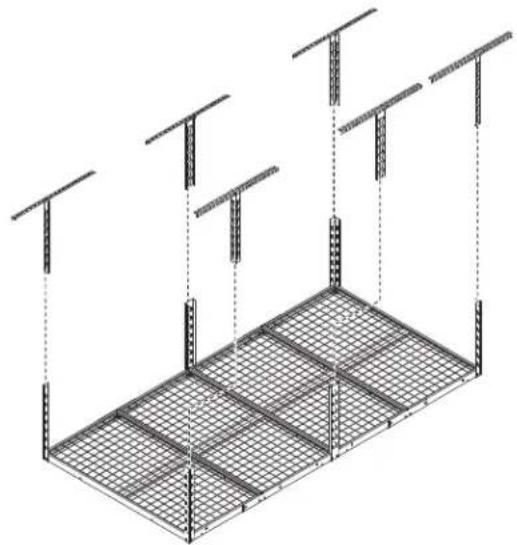

1. Coloque los soportes EZ Connect

Entre dos o más personas, el sistema de estantería se puede levantar y posicionar en altura con facilidad. La función EZ Connect permite posicionarlo de 23" a 37" del techo. Levante la estantería y ubíquela en su lugar, luego conecte los 6 soportes inferiores a los soportes superiores. Asegúrese de que los soportes de la estantería estén todos en la misma posición yqueesté nivelada.

2. Complete el ensamblaje

Asegúrese de que todos los tirafondos y tornillos estén ajustados. Una vez que la estantería esté en la ubicación deseada debajo del techo, coloque un pasador de bloqueo EZ Connect (F5) (6) en un oricio en cada uno de los soportes centrales y de esquina para mantenerlos unidos. Los pasadores van en los soportes inferiores y en los superiores. NOTA: El sistema de estantería se puede cambiar de posición hacia arriba o abajo si se quitan todos los pasadores de bloqueo y se reubica la posición EZ Connect en los soportes. Entre dos o más personas, cambien la ubicación de la estantería y reemplacen los pasadores de bloqueo EZ Connect (F5) (6).

Pasador de bloqueo EZ Connect30 Configuración opcional

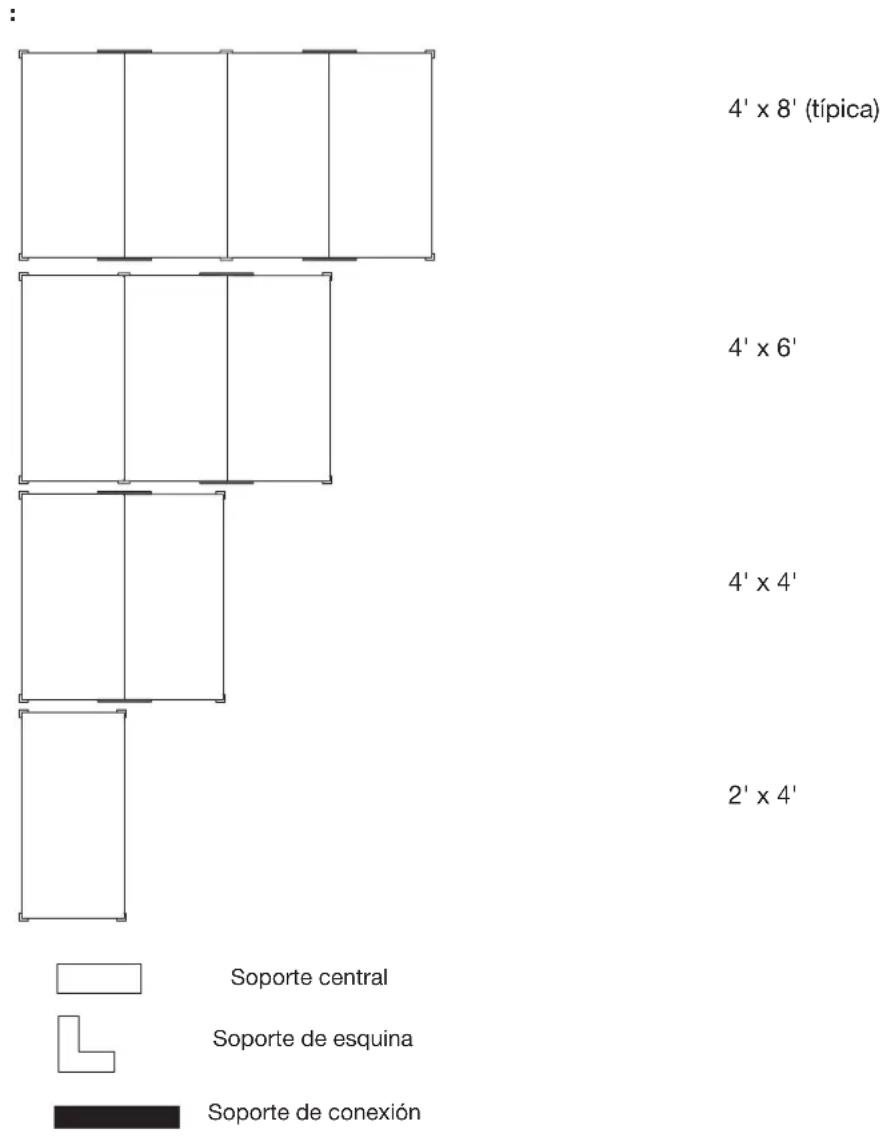

1. La estantería de almacenamiento Gearloft™ en altura de Gladiator se puede instalar de varias formas.

2. Si va a usar una conguración opcional, nunca extienda los soportes verticales más de 48" (el ancho de dos secciones de estantes). Posible conguración con este juego

Cuidado de la estantería de almacenamiento ■ Lave la estantería con un detergente líquido suave, agua tibia y un paño limpio y suave. ■ Revise anualmente que los sujetadores estén ajustados. Cómo registrar el producto Registrar el producto ofrece muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777. 4' x 8' (típica) Soporte central Soporte de esquina Soporte de conexión 4' x 6' 4' x 4' 2' x 4'31 GARANTÍA Para obtener información sobre la garantía: En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.GladiatorGW.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca Registrar el producto tiene muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.® /™ ©2020 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Usado en Canadá bajo licencia. W11369221D 04/20
