MANUAL DE USUARIO GARK485TGG Gladiator

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:18 DIMENSIONES GARK485X* YGRK485X* GARK485T* YGRK485T* GARK365T* YGRK365T*

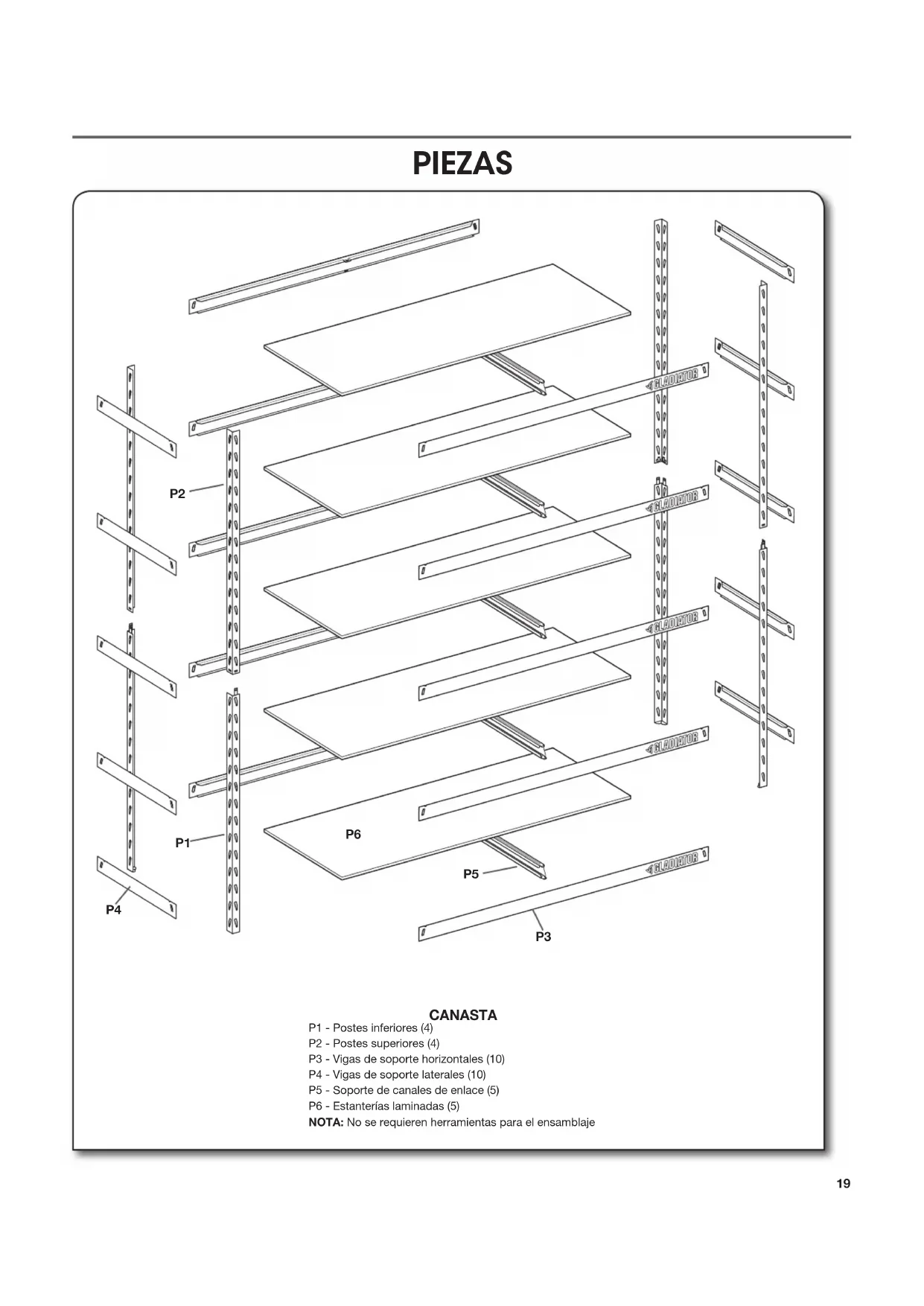

D19 PIEZAS CANASTA P1 - Postes inferiores (4) P2 - Postes superiores (4) P3 - Vigas de soporte horizontales (10) P4 - Vigas de soporte laterales (10) P5 - Soporte de canales de enlace (5) P6 - Estanterías laminadas (5) NOTA: No se requieren herramientas para el ensamblaje

P520 Requisitos de uso del estante ■ El límite de peso máximo es de 1,000 lb (454 kg) para cada estante; no exceda 5,000 lb (2,268 kg) para la unidad de estantería completa. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover la estantería. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. Desempaque NOTA: Use a 1 persona para ensamblar el estante y 2 para moverlo.

1. Desempaque y verique el contenido. Consulte la sección

"Piezas" para familiarizarse con las piezas.

2. Deseche o recicle todos los materiales de empaque.

Ensamble y complete ■ No se requieren herramientas. ■ Una sola persona puede realizar el ensamblaje. IMPORTANTE: ■ Determine el espacio disponible antes de ensamblar. NOTA: Se recomienda dejar un espacio equivalente entre los estantes desde la parte superior a la inferior y construir desde abajo hacia arriba. Vea la ilustración “Marcos/vigas de soporte”. ■ Antes del ensamblaje, consulte el autoadhesivo en la parte interna de una de las vigas de soporte laterales P4 y registre el modelo y número de serie que aparecen en la página de garantía incluida. Registrar el producto tiene muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.

INSTRUCCIONES DE ENSAMBLAJE

Orientación de las vigas de soporte NOTAS: ■ Se recomienda poner vigas en las hendiduras 1, 8, 14, 21, y 28 (contando de abajo hacia arriba). Para mantener el estante equilibrado, mantenga 3 de las estanterías en la mitad inferior del estante. ■ Todas las vigas de soporte necesarias deben estar a la misma altura o no se ensamblarán correctamente. ■ Durante el ensamblaje, presione rmemente todas las vigas de soporte laterales y horizontales (P3 y P4) para garantizar que estén instaladas adecuadamente en las ranuras de los postes superior e inferior. Marcos/vigas de soporte Canales de enlace de soporte

P621 Use el poste inferior (P1) y je la viga de soporte horizontal (P3) por el frente, y je la viga de soporte lateral (P4) en el otro lado. Inserte las vigas horizontal y lateral en la parte superior de las ranuras de los postes verticales, y empújelas hacia abajo después de encajarlas. Esto le entregará soporte mientras ja más estanterías. Ahora ensambló una esquina.

1. Fije las vigas de soporte al poste

inferior Repita el paso 1 para ensamblar las tres esquinas restantes, con lo que se completa la estantería inferior. Asegúrese de presionar rmemente todas las vigas de soporte laterales y horizontales (P3 y P4) para garantizar que estén instaladas adecuadamente en los postes superior e inferior.

2. Ensamble la parte inferior

Agregue una jación por canal de enlace (P5) en la parte inferior del marco. Gírela hasta su lugar ANTES de poner las pestañas en la ranura.

3. Agregue una fijación por canal de

enlace Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte inferior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una jación por canal de enlace y la estantería.

5. Ensamble la segunda estantería

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 14 desde la parte inferior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una jación por canal de enlace y la estantería. NOTA: Se recomienda que agregue 3 estanterías en la mitad inferior del estante para dar mayor soporte. Asegúrese de instalar las estanterías antes del siguiente paso.

6. Ensamble la tercera estantería

Agregue la estantería laminada en la parte inferior del marco. Ponga la estantería laminada cuidadosamente en las vigas y la jación por canal de enlace.

4. Agregue la primera estantería

P322 Verique que todas las vigas y los soportes de canales de enlace estén ensamblados adecuadamente y descansen rmemente en las ranuras superior e inferior del poste.

10. Revise todas las vigas y los

canales de enlace Entre dos personas, mueva el estante a su ubicación denitiva.

11. Mover las estanterías

Inserte el poste superior (P2) en el poste inferior (P1) hasta que escuche un clic. NOTA: Los postes pueden parecer sueltos hasta que complete el paso 8.

7. Agregue el poste superior

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte superior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una jación por canal de enlace y la estantería.

8. Ensamble la cuarta estantería

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la parte superior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una jación por canal de enlace y la estantería.

9. Ensamble la quinta estantería

P123 04/17 SI NECESITA SERVICIO: 1. Antes de contactarnos para organizar la visita del servicio técnico, determine si su producto requiere reparación. Algunas dudas pueden resolverse sin servicio técnico. Tómese unos minutos para revisar las instrucciones o visite www.gladiatorgarageworks.com. 2. Todo servicio técnico dentro de la garantía es provisto exclusivamente por nuestros Proveedores de Servicio Técnico autorizados de Gladiator . En EE. UU. y Canadá, dirija todas las solicitudes de servicio técnico dentro de la garantía a: Centro para la eXperiencia del cliente de Gladiator GarageWorksEn los EE. UU., llame al 1-866-342-4089. En Canadá, llame al 1-800-807-6777. Si se encuentra fuera de los 50 estados de Estados Unidos o de Canadá, póngase en contacto con su distribuidor autorizado de Gladiator

GarageWorks para determinar si corresponde otra garantía.

LIMITADA ADJUNTE SU RECIBO AQUÍ. SE REQUIERE UN COMPROBANTE DE COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA.Tenga disponible la siguiente información cuando llame al Centro de eXperiencia del cliente: ■ Nombre, dirección y número de teléfono ■ Número de modelo y de serie ■ Una descripción clara y detallada de problema ■ Comprobante de compra que incluya nombre y dirección del distribuidor o minorista GARANTÍA LIMITADA DE DIEZ AÑOS QUÉ ESTÁ CUBIERTO QUÉ NO ESTÁ CUBIERTO GARANTÍA LIMITADA DE UN AÑO Durante un año desde la fecha de compra, cuando este producto se instale, opere y mantenga de acuerdo con las instrucciones que se adjuntan o se proporcionan con el producto, la marca Gladiator GarageWorks de Whirlpool Corporation o Whirlpool Canada LP (de aquí en adelante “Gladiator”) pagará las piezas de repuesto especificadas por la fábrica y la mano de obra de reparación para corregir defectos en los materiales o la fabricación que existieran cuando este producto se compró, o bien, a su exclusivo criterio, reemplazará el producto. En caso de reemplazo del producto, su producto tendrá garantía durante el plazo restante del período de garantía de la unidad original.GARANTÍA LIMITADA DEL SEGUNDO AL DÉCIMO AÑO (ÚNICAMENTE PIEZAS METÁLICAS DE LA ESTANTERÍA; NO SE INCLUYE LA MANO DE OBRA)Del segundo al décimo año desde la fecha de compra original, cuando este producto se instale, opere y mantenga de acuerdo con las instrucciones que se adjuntan o se proporcionan con el producto, Gladiator GarageWorks pagará por secciones de estantería metálica de reemplazo especificadas por la fábrica para corregir defectos no estéticos en los materiales o la mano de obra en una pieza que impidan el funcionamiento de la estantería EZ Connect y que existieran cuando este producto fuera comprado. Esta garantía limitada de 10 años es únicamente para la estantería metálica y no incluye otras piezas ni mano de obra.SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL REEMPLAZO DEL PRODUCTO O LAS PIEZAS A NUESTRO CRITERIO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio debe ser suministrado por un proveedor de servicio autorizado por Gladiator. Esta garantía limitada es válida solo en Estados Unidos o en Canadá y se aplica únicamente cuando el producto se use en el país en el que se compró. Esta garantía limitada está en vigencia a partir de la fecha de la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.1. Las visitas de servicio técnico para corregir la instalación de cualquier producto Gladiator o para darle instrucciones sobre el modo de usarlo o instalarlo.2. Daños causados por mal manejo o envío de productos, productos dañados por accidente, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.4. Piezas de repuesto especificadas por la fábrica o el producto cuando el producto tenga un uso que no sea el normal doméstico unifamiliar, como en un entorno comercial, o se manipule de alguna manera no coherente con las instrucciones de instalación que se incluyen con el producto.5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de funcionamiento del producto.6. Piezas de repuesto o producto de reemplazo para productos Gladiator

que se usen o instalen fuera de los Estados Unidos o Canadá.7. Gastos de viaje o de transporte para clientes que residen en áreas remotas.8. Todos los costos de mano de obra durante el período de garantía limitada del primer año.9. Daños producidos por una carga indebida superior a la capacidad máxima de peso especificada descrita en las instrucciones de ensamblaje que se proveen con el producto, incluida la sobrecarga de ganchos, cestas, estantes, gabinetes y otros accesorios Gladiator

utilizados con el producto. 10. Daños en el producto debidos a una exposición prolongada a la luz solar que causara deformación, decoloración, cambio de color, agrietamiento o desprendimiento o daños en el producto debidos a una interacción química que causara corrosión de la pintura o el metal.11. Cualquier daño, separación, cuarteado, grieta o deformación de los estantes laminados después del primer año.12. Pérdida del contenido del producto debido a robo, incendio, inundación, accidente o actos fortuitos.El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente. EXCLUSIÓN DE GARANTÍAS IMPLÍCITASLAS GARANTÍAS IMPLÍCITAS, INCLUSO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE ADECUACIÓN PARA UN PROPÓSITO PARTICULAR, ESTÁN LIMITADAS A DIEZ AÑOS O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación antes indicada quizá no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA Gladiator no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este producto aparte de las declaraciones incluidas en esta garantía.LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTESSU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. GLADIATOR NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.Guarde este manual y el recibo de ventas como referencia. Debe proporcionar prueba de compra o la fecha de instalación para obtener los servicios de la garantía. Escriba la siguiente información sobre su producto Gladiator

para ayudarle de mejor manera a obtener asistencia o servicio técnico si lo necesita. Tendrá que conocer el número de modelo completo y el número de serie. Puede encontrar esta información en el modelo y la etiqueta de serie ubicada en la parte trasera del producto. Nombre del distribuidor _____________________________________ Dirección __________________________________________________ Número de teléfono _________________________________________ Número de modelo _________________________________________ Número de serie ____________________________________________ Fecha de compra ___________________________________________
