MODE D'EMPLOI GARK485TGG Gladiator

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :10 DIMENSIONS GARK485X* YGRK485X* GARK485T* YGRK485T* GARK365T* YGRK365T*

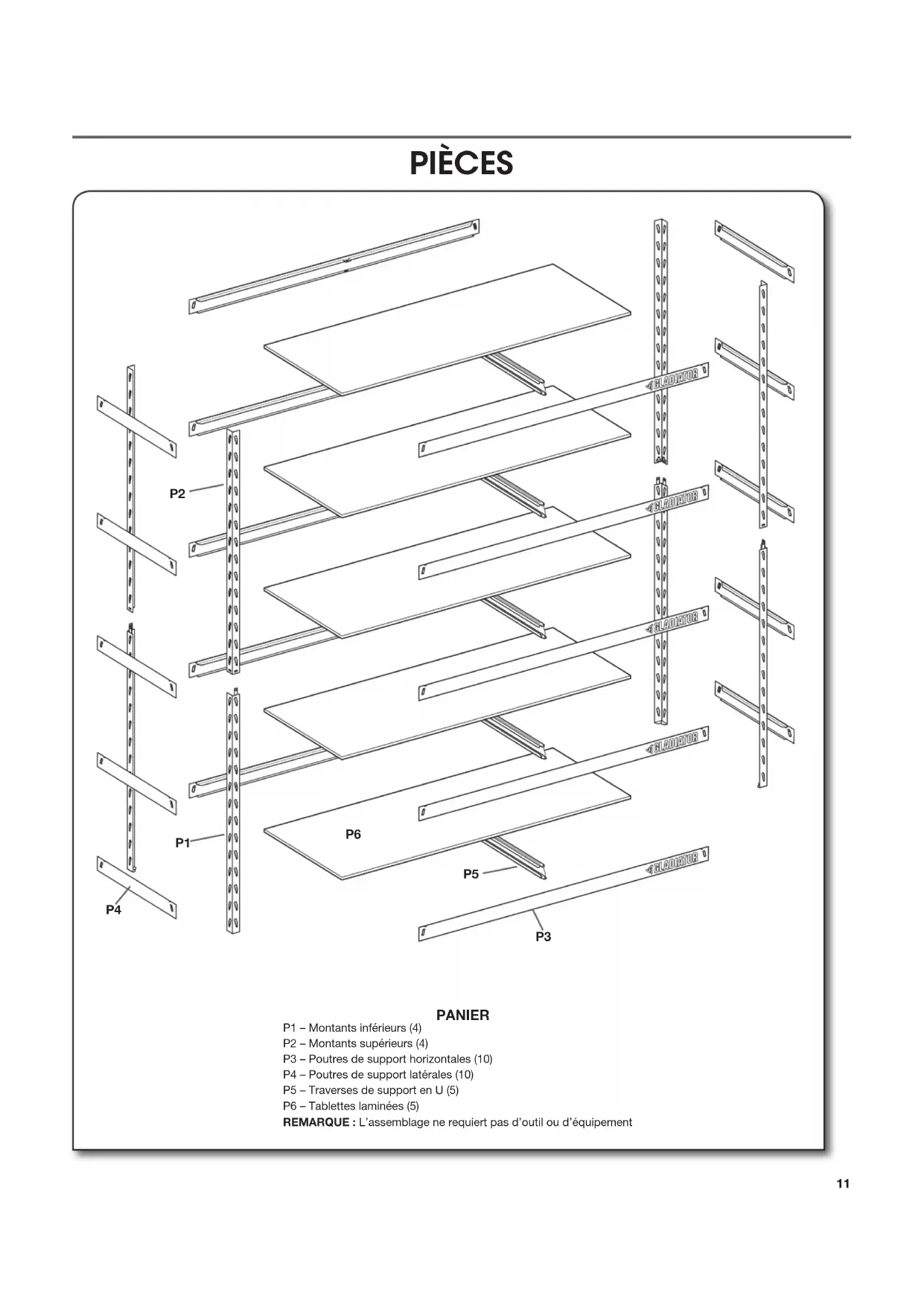

D11 PIÈCES PANIER P1 – Montants inférieurs (4) P2 – Montants supérieurs (4) P3 – Poutres de support horizontales (10) P4 – Poutres de support latérales (10) P5 – Traverses de support en U (5) P6 – Tablettes laminées (5) REMARQUE : L’assemblage ne requiert pas d’outil ou d’équipement

P512 Exigences pour l’utilisation de l’étagère ■ Charge maximale pour chaque tablette de 1000lb (454kg) et de 5000lb (2268kg) pour l’étagère en entier. AVERTISSEMENT Risque de poids excessif Au moins deux personnes sont requises pour déplacer les étagères. Le non-respect de cet avertissement pourrait entraîner une blessure au dos ou autre blessure. Déballage REMARQUE : Il ne faut qu’une personne pour assembler l’étagère, mais deux pour la déplacer.

1. Retirer le contenu; vérier la présence de tous les

composants. Consulter la section “Pièces” pour pouvoir trier les pièces.

2. Éliminer/recycler tous les matériaux d’emballage.

Assemblage ■ L’assemblage ne requiert pas d’outil ou d’équipement. ■ Peut être assemblée par une personne. IMPORTANT : ■ Décider de l’emplacement de l’étagère avant de l’assembler. REMARQUE : Il est recommandé de placer les tablettes à une distance égale les unes des autres, du haut vers le bas, et d’assembler l’étagère du bas vers le haut. Consulter l’illustration «Bouts du cadre/poutres de support». ■ Avant l’assemblage, consulter l’autocollant situé sur le côté de l’une des poutres de support latérales P4 et écrire les numéros de modèle et de série sur la page de garantie incluse. Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.

INSTRUCTION D’ASSEMBLAGE

Orientation des poutres de support REMARQUE : ■ Il est recommandé de positionner les poutres aux encoches 1, 8, 14, 21 et 28 (en comptant du bas vers le haut). Pour bien équilibrer l’ensemble, placer 3 des tablettes dans la moitié inférieure de l’étagère. ■ Il sera impossible de bien assembler l’étagère si les poutres de support ne sont pas toutes à la même hauteur. ■ Pendant l’assemblage, appuyer fermement sur chacun des côtés des poutres de support latérales et horizontales (P3 et P4) pour s’assurer qu’elles sont bien insérées dans les fentes des montants inférieurs et supérieurs. Bouts du cadre/poutres de support Traverses en U pour le support des tablettes

P613 Utiliser le montant inférieur (P1) et xer la poutre de support horizontal (P3) sur l’avant, puis xer la poutre de support latérale (P4) à l’autre côté. Insérer les poutres de support latérales et horizontales en commençant par le haut des fentes des montants debout et en poussant vers le bas une fois qu’elles sont insérées. Ceci permet d’obtenir le support nécessaire pour bâtir l’étagère. Un coin est maintenant assemblé.

1. Fixer les poutres de support aux

montants inférieurs Répéter l’étape1 pour les trois autres coins. La partie inférieure de l’étagère est terminée. S’assurer d’appuyer fermement sur tous les supports latéraux et horizontaux (P3 et P4) pour s’assurer qu’ils sont bien installés aux montants inférieurs et supérieurs.

Ajouter un travers de support en U (P5) au cadre du bas. Faire tourner en place AVANT de laisser tomber les pattes dans les rainures.

3. Ajouter un travers de support en U

Répéter les étapes1 et 2. Nous recommandons d’ajouter le niveau suivant aux encoches8 en comptant à partir du montant inférieur. Ajouter les poutres de support horizontales et latérales. Ajouter un travers de support en U et une tablette.

niveau Répéter les étapes1 et 2. Nous recommandons d’ajouter le niveau suivant aux encoches14 en comptant à partir du montant inférieur. Ajouter les poutres de support horizontales et latérales. Ajouter un travers de support en U et une tablette. REMARQUE : Nous recommandons de placer 3 tablettes dans la moitié inférieure de l’étagère pour offrir un bon support. Il est important de placer les tablettes avant de poursuivre avec l’étape suivante.

niveau Ajouter la tablette laminée au cadre du bas. Placer doucement la tablette laminée sur les poutres et le travers de support en U.

P314 Vérier que tous les montants et travers de support en U sont bien assemblés et enfoncés dans les fentes des montants supérieurs et inférieurs.

10. Vérifier toutes les poutres et

traverses en U À l’aide d’une autre personne, déplacer l’étagère à son emplacement nal.

11. Déplacer l’étagère

Insérer un montant supérieur (P2) dans un montant inférieur (P1) jusqu’à entendre un clic. REMARQUE : Les montants pourront sembler desserrés jusqu’à l’étape8.

7. Ajouter les montants supérieurs

Répéter les étapes1 et 2. Nous recommandons d’ajouter le niveau suivant aux encoches8 en comptant à partir du montant supérieur. Ajouter les poutres de support horizontales et latérales. Ajouter un travers de support en U et une tablette.

niveau Répéter les étapes1 et 2. Nous recommandons d’ajouter une section au montant supérieur. Ajouter les poutres de support horizontales et latérales. Ajouter un travers de support en U et une tablette.

P115 04/17 SI VOUS AVEZ BESOIN DE SERVICE : 1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Veuillez prendre quelques minutes pour passer en revue les instructions ou visitez www.gladiatorgarageworks.com.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Gladiator

GarageWorks. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :Gladiator GarageWorks Customer eXperience CenterAux États-Unis, composez le 1 866 342-4089. Au Canada, composez le 1 800 807-6777.Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Gladiator GarageWorks autorisé pour déterminer si une autre garantie s’applique.

GARAGEWORKS ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE.Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants : ■ Nom, adresse et numéro de téléphone ■ Numéros de modèle et de série ■ Une description claire et détaillée du problème rencontré ■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du détaillant

GARANTIE LIMITÉE DE DIX ANS

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT GARANTIE LIMITÉE DE UN AN Pendant un an à compter de la date d’achat, lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque Gladiator

GarageWorks de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Gladiator”) décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces de remplacement spécifiées par l’usine et de la main-d’œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce produit a été acheté. S’il est remplacé, votre produit restera sous garantie pour la durée restant à couvrir de la période de garantie sur le produit d’origine.GARANTIE LIMITÉE DE LA DEUXIÈME À LA DIXIÈME ANNÉE (PIÈCES EN MÉTAL DE L’ÉTAGÈRE UNIQUEMENT - MAIN-D’OEUVRE NON COMPRISE)De la deuxième à la dixième année inclusivement à compter de la date d’achat initiale, lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, Gladiator GarageWorks paiera pour des sections de l’étagère en métal spécifiées par l’usine pour corriger les défauts non esthétiques de matériau ou de fabrication de ladite pièce qui empêchent l’étagère EZ Connect de fonctionner et qui étaient déjà présents lorsque ce produit a été acheté. Cette garantie limitée de 10 ans s’applique uniquement à l’étagère en métal et ne comprend pas les autres pièces ni à la main-d’œuvre.LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LE REMPLACEMENT DU PRODUIT OU D’UNE PIÈCE TEL QUE PRÉVU PAR LA PRÉSENTE, ET CE, À NOTRE DISCRÉTION. La réparation doit être effectuée par le personnel d’un fournisseur de service autorisé Gladiator. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le produit est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.1. Les appels de service pour rectifier l’installation de tout produit Gladiator

ou pour expliquer comment l’utiliser ou l’installer.2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par : accident, mésusage, abus, incendie, inondation, installation incorrecte, catastrophes naturelles, négligence, corrosion, modification ou mauvaise manipulation.3. Les frais d’expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.4. Les pièces de rechange ou produits spécifiés par l’usine lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial, ou manipulé d’une façon non conforme aux instructions d’installation fournies avec le produit.5. Les défauts d’apparence – éraflures, traces de choc ou fissures – n’affectant pas la fonctionnalité ou la résistance structurale du produit.6. Les pièces de rechange ou un produit de remplacement pour les produits Gladiator utilisés ou installés en dehors des États-Unis ou du Canada.7. Les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.8. Tous les frais de main-d’œuvre encourus au cours de la période de garantie limitée de un an.9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d’assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires Gladiator

utilisés avec le produit. 10. Les dommages au produit causés par une exposition prolongée au rayonnement solaire, provoquant gauchissement, dégradation des couleurs, décoloration, fissure ou écaillage, ou les dommages au produit causés par une interaction chimique provoquant la corrosion de la peinture ou du métal.11. Les dommages, fentes, craquelures, fissures ou déformations des tablettes stratifiées après la première année.12. La perte du contenu du produit due au vol, incendie, inondation, accident ou catastrophes naturelles.Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client. CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITESLES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À DIX ANS OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE Gladiator décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce produit autre que les responsabilités énoncées dans la présente garantie.LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTSVOTRE SEUL ET EXCLUSIF RECOURS DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION OU LE REMPLACEMENT PRÉVU CI-DESSUS. GLADIATOR NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.16 Conservez ce manuel et le reçu de vente au même endroit pour référence ultérieure. Pour un entretien ou une réparation sous garantie, un document attestant de la date d’achat ou d’installation doit être fourni. Inscrivez les renseignements suivants au sujet de votre produit Gladiator

pour mieux vous aider à obtenir assistance ou réparation en cas de besoin. Vous devrez fournir le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l’arrière du produit. Nom du revendeur __________________________________________ Adresse ____________________________________________________ Numéro de téléphone _______________________________________ Numéro de modèle _________________________________________ Numéro de série ____________________________________________ Date d’achat _______________________________________________17
