AV2CD850BT - Sistema hi-fi Auna - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO AV2CD850BT Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 30

Vista general del dispositivo y teclas de función 32

Puesta en funcionamiento y operación. 35

Puesta en funcionamiento 38

Reparación de anomalías 39

Retirada del aparato 40

Declaración de conformidad 40

DATOS TÉCNICOS

Número de artículo 10031404,	10032758
Alimentación 220-240 V ~ 50	/60 Hz
Potencia de salida 8 x 50 W RMS
Conexiones	3 x entradas estéreo RCA AUX1 x salida de audio REC1 puerto USB1 x entrada de antena RF4 x 2 terminales de altavoz
Formatos reproducibles MP3,	WMA
Impedancia de los altavoces 4 - 80 Ohm
Frecuencia BT 2402-2480 MHz
Potencia de transmisión BT (máx.)	< 20 dBm

INDICACIONES DE SEGURIDAD

• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por una persona responsable sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.
• Tenga en cuenta todas las indicaciones del manual de instrucciones.
• No utilice el producto cerca del agua ni en entornos húmedos.
• Procure que no se vierta ningún líquido sobre el aparato ni sobre sus aperturas.
• Mueva el aparato con cuidado para no dañarlo.
• No bloquee las salidas del aparato.
• No coloque el aparato cerca de fuentes de calor (radiadores por ejemplo). No exponga el aparato a los rayos directos del sol.
• Introduzca el enchufe de alimentación del aparato en la toma de corriente de la forma indicada.
• Desenchufe el aparato cuando no vaya a utilizarlo durante un periodo de tiempo prolongado.

• No intente en ningún caso reparar o modificar la unidad usted mismo. En el caso de que lo haga, perderá la garantía.

• El enchufe sirve para desconectar el aparato de la fuente eléctrica una vez que haya sido apagado. Procure que el enchufe esté siempre accesible.

• No exponga el aparato a agua pulverizada ni le coloque recipientes con líquidos, vasos por ejemplo, encima.
• No exponga la batería a calor extremo proveniente por ejemplo de la luz solar o de un fuego.
• No bloquee la ventilación del aparato obstaculizando las aperturas de ventilación con objetos como periódicos, manteles, cortinas, etc.
• Asegúrese de que haya una distancia mínima de 5 mm entre todos los lados del aparato y demás objetos.
• No coloque ningún objeto infl amatorio con llamas abiertas, como velas encendidas, encima del aparato.
• Utilice el aparato solo con clima templado, no tropical.

ADVERTENCIA

¡Riesgo de lesiones! Para reducir el riesgo de descarga eléctica, no abra ni la cubierta del aparato ni sus laterales. El dispositivo no contiene ninguna pieza que pueda ser reparada por el cliente. Diríjase al servicio de atención al cliente o a alguien de cualifi caciones similares para el mantenimiento y la reparación del aparato.

VISTA GENERAL DEL DISPOSITIVO Y TECLAS DE FUNCIÓN

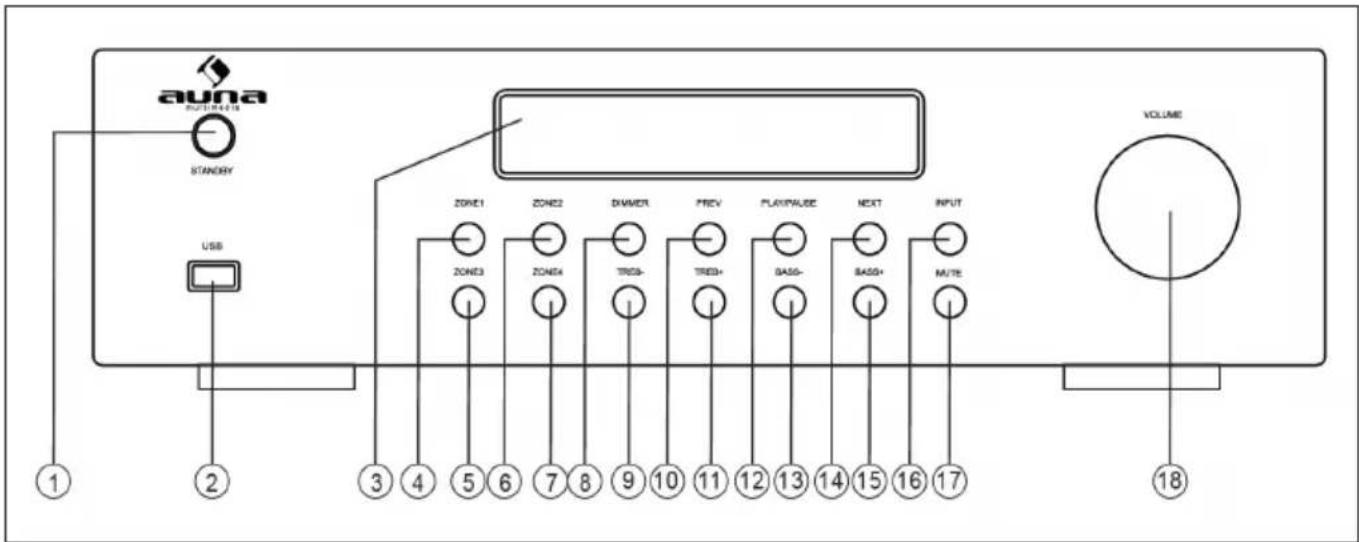

Parte frontal

auna STANDERY USB ZONE1 ZONE2 DIAMER PREV PLAYNAUSE NEXT INPUT ZONE3 ZONE4 TREG-TREG+ BASG-SASS+ VOLUME ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱

1 STANDBY		10	Pista anterior - Pulse para ir a la pista anterior en el modo USB. Si estás en modo BT, esto también funciona para algunas aplicaciones. Sin embargo, con otras aplicaciones puede ocurrir que se muestre una lista de reproducción o un género musical diferente.
2 Entrada USB
3	LED - Indica los modos para BT, USB y AUX. Apunte el mando a distancia en esta dirección para realizar los ajustes.
4	ZONA 1 - Pulse aquí para ajustar el volumen de los altavoces de la zona 1.	11 Agudos +
5	ZONA 3 - Pulse aquí para ajustar el volumen de los altavoces de la zona 3.	12	PLAY/PAUSE - Reproduce o pausa la fuente USB o BT.
6	ZONA 2 - Pulse aquí para ajustar el volumen de los altavoces de la zona 2.	14	Pista siguiente: pulsar para acceder a la siguiente pista USB
7	ZONA 4 - Pulse aquí para ajustar el volumen de los altavoces de la zona 4.	15 BASS - (bajos)
8 Atenuador 16 INPUT
9 Agudos-		17 SILENCIADO
		18 Volumen

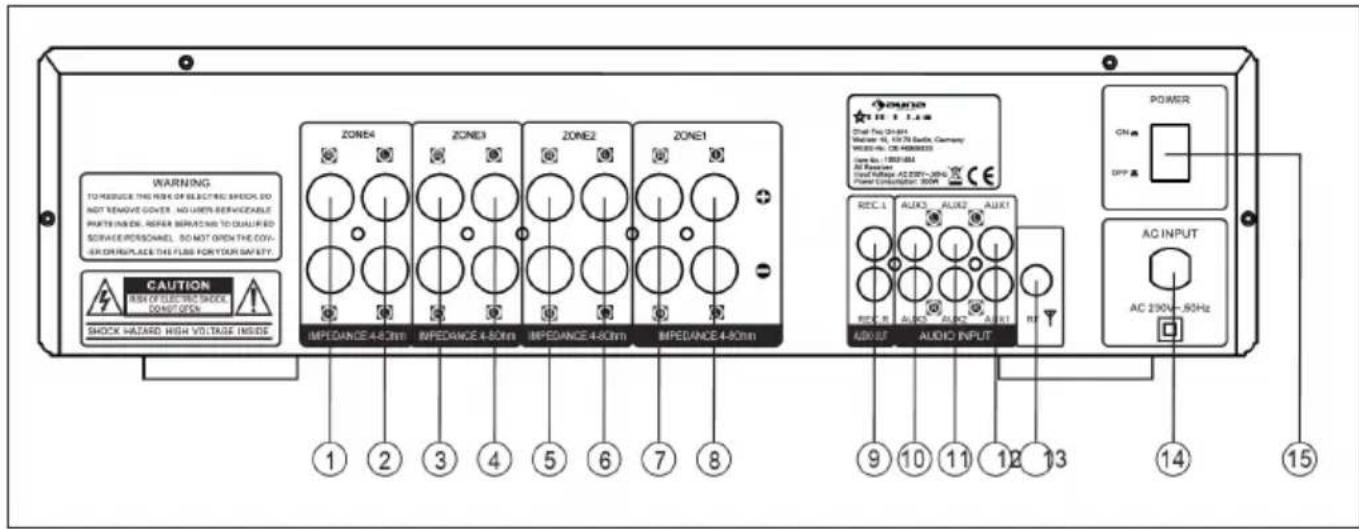

Parte trasera

WARNING TO REDUCE THE RISK OF ELECTRIC SPEED, DO NOT REMOVE COVER. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICES TO QUALIFIED SERVICE PERSONNEL. SO NOT OPEN THE COV- SHOK OR REPLACE THE FLEE FOR YOUR SAFETY. CAUTION RISK OF ELECTRIC SHOCK DJUST OPEN SHOCK HAZARD HIGH VOLTAGE INSIDE ZONE4 ZONE3 ZONE2 ZONE1 IMPEDANCE 4-80mm IMPEDANCE 4-80mm IMPEDANCE 4-80mm IMPEDANCE 4-80mm ADC 2F AUDIO INPUT POWER ON OFF REC.I. ALUX3 ALUX2 AUX1 REC.R. ALUX3 ALUX2 AUX1 9 10 11 12 13 14 AC INPUT AC 230Hz~80Hz 15

1.	ZONA 4 : Terminal de altavoz (DERECHO)	9. Salida de audio REC (grabación)
2.	ZONA 4 : Terminal de altavoz (IZQUIERDO)	10 AUX3 ENTRADA DE AUDIO
3.	ZONA 3 : Terminal de altavoz (DERECHO)	11. AUX2 ENTRADA DE AUDIO
4.	ZONA 3 : Terminal de altavoz (IZQUIERDO)	12. AUX1 ENTRADA DE AUDIO
5.	ZONA 2 : Terminal de altavoz (DERECHO)	13. ENTRADA DE ANTENA RF
6.	ZONA 2 : Terminal de altavoz (IZQUIERDO)	14. ENTRADA CA (230 V~ 50 Hz)
7.	ZONA 1 : Terminal de altavoz (DERECHO)	15. Interruptor encender/apagar
8.	ZONA 1 : Terminal de altavoz (IZQUIERDO)

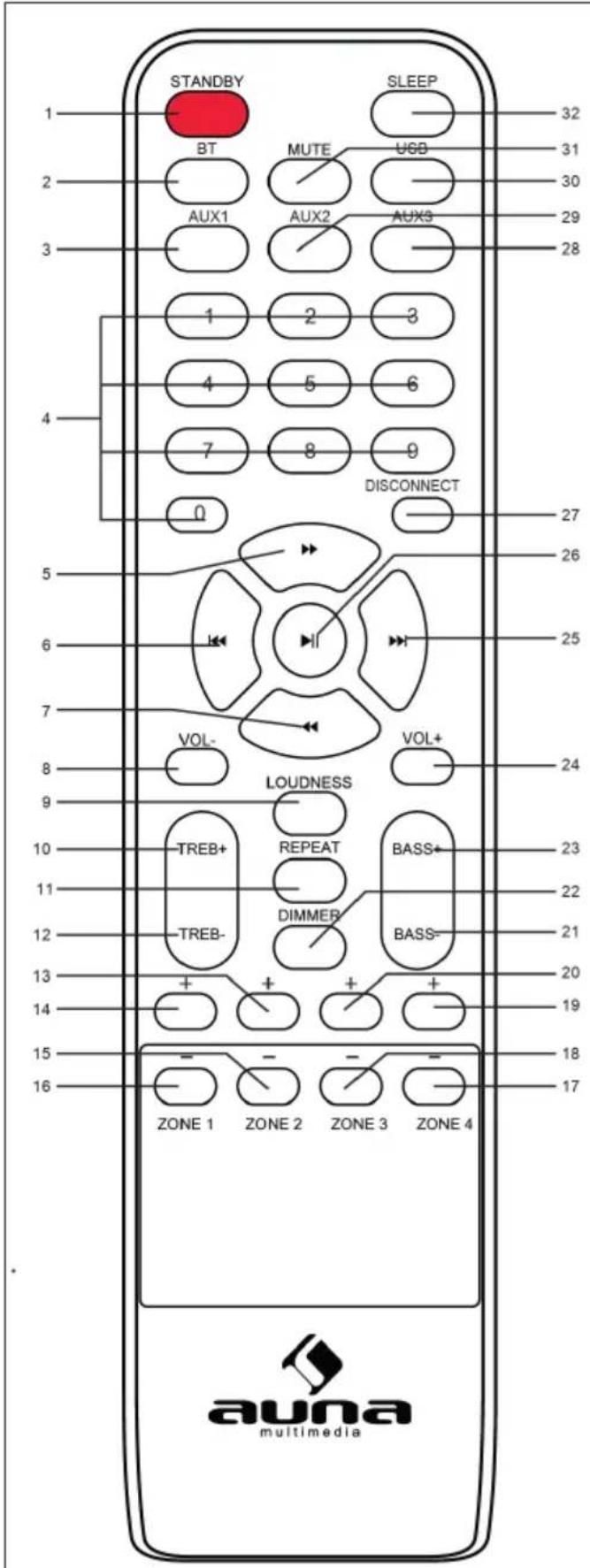

Mando a distancia

STANDBY SLEEP 1 BT MUTE UGD 32 2 AUX1 AUX2 AUX3 31 30 29 28 1 2 3 4 5 6 7 8 9 DISCONNECT 0 27 26 5 6 25 7 VOL- LOUDNESS VOL+ 24 8 9 10 TREB+ REPEAT BASS+ 23 11 TREB- DIMMER BASS- 22 12 13 + + + - 21 14 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -ZONE 1 ZONE 2 ZONE 3 ZONE 4 auna multimedia

1 STANDBY (pausa)
2 BT Modo BT
3 AUX1 AUX1 seleccionar
4 Tecla numérica Selección de título en el modo de título USB
5 Avanzar
6 Retroceder una pista
7 Retroceder
8 Disminuir el volumen
9 Nivel de volumen
10 AGUDOS+
11 Repetir (en la reproducción USB)
12 AGUDOS-
13 Volumen + para ZONA 1
14 Volumen - para ZONA 1
15 Volumen + para ZONA 2
16 VolumVolumen - para ZONA 2
17 Volumen + para ZONA 3
18 Volumen - para ZONA 3
19 Volumen + para ZONA 4
20 Volumen - para ZONA 4
21 BASS - (bajos)
22 DIMMER Ajuste del brillo de la pantalla
23 BASS + (bajos)
24 Volumen principal+
25 Saltar pista
26 PLAY/PAUSE
27 DISCONNECT (Desemparejar), pulse para desconectarse de una fuente BT.
28 Seleccione AUX3
29 Seleccione AUX2
30 Activar el funcionamiento del USB
31 Silencio
32 SLEEP Ajuste del tiempo del modo de espera
El mando a distancia por RF puede controlar la unidad desde cualquier ángulo y hasta 25 m de distancia.

PUESTA EN FUNCIONAMIENTO Y OPERACIÓN.

Sistema de altavoces

• Un sistema de 5 altavoces proporciona un buen efecto de campo sonoro. Los altavoces traseros ofrecen un sonido ampliamente disperso, mientras que los altavoces centrales crean la sensación de ser la persona a la que se dirigen durante un diálogo.
• Si sólo utilizas los altavoces principales y los traseros, se puede crear una sensación de directo a través de estos cuatro altavoces.
• Al utilizar los altavoces centrales, los diálogos y los efectos de voz se pueden localizar con precisión.
• Si quieres sentir las bajas frecuencias y las vibraciones, un subwoofer es esencial.

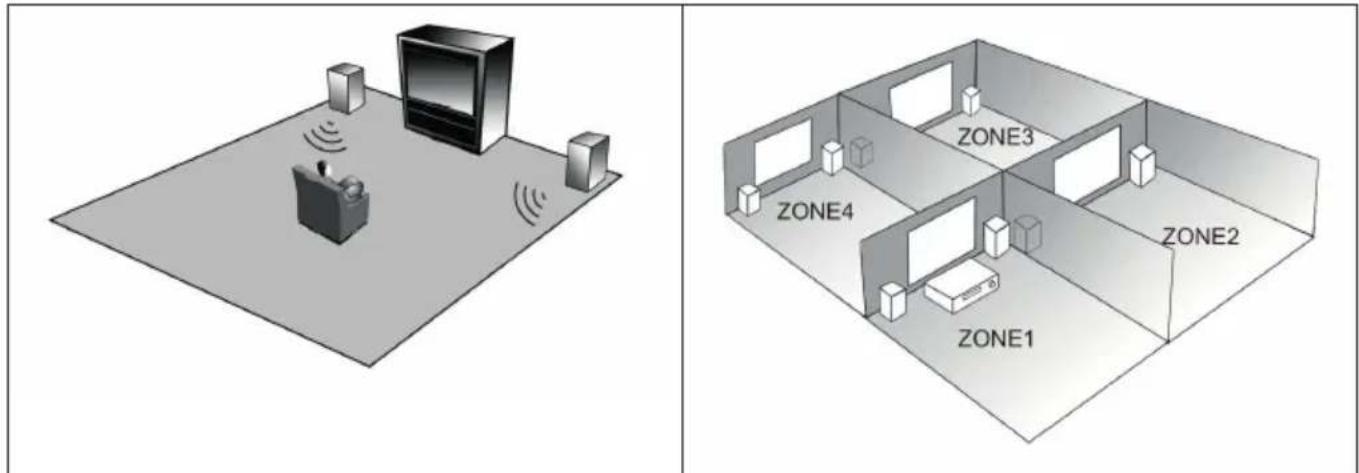

Colocación de los altavoces

El altavoz central en la posición central debe colocarse más alto o más bajo que el altavoz del televisor para evitar las interferencias del campo magnético. También puedes utilizar altavoces resistentes a los imanes.

El subwoofer puede colocarse en cualquier lugar, ya que las bajas frecuencias no son muy direcciones. Los altavoces surround traseros deben colocarse aprox. a 2 metros sobre el suelo y detrás de usted.

Selección de altavoces

Los altavoces deben contar con suficiente potencia. La impedancia del altavoz delantero debe ser 4 Ω - 8 Ω. La impedancia del altavoz delantero debe ser de 4 Ω - 8 Ω.

Establecimiento de conexión

1. Apague el aparato y desconecte el enchufe de la toma de corriente. No vuelva a encender el aparato hasta que la conexión se haya establecido correctamente.
2. Asegúrese de que todas las clavijas están correctamente insertadas en los conectores, de lo contrario los altavoces podrían producir ruido.

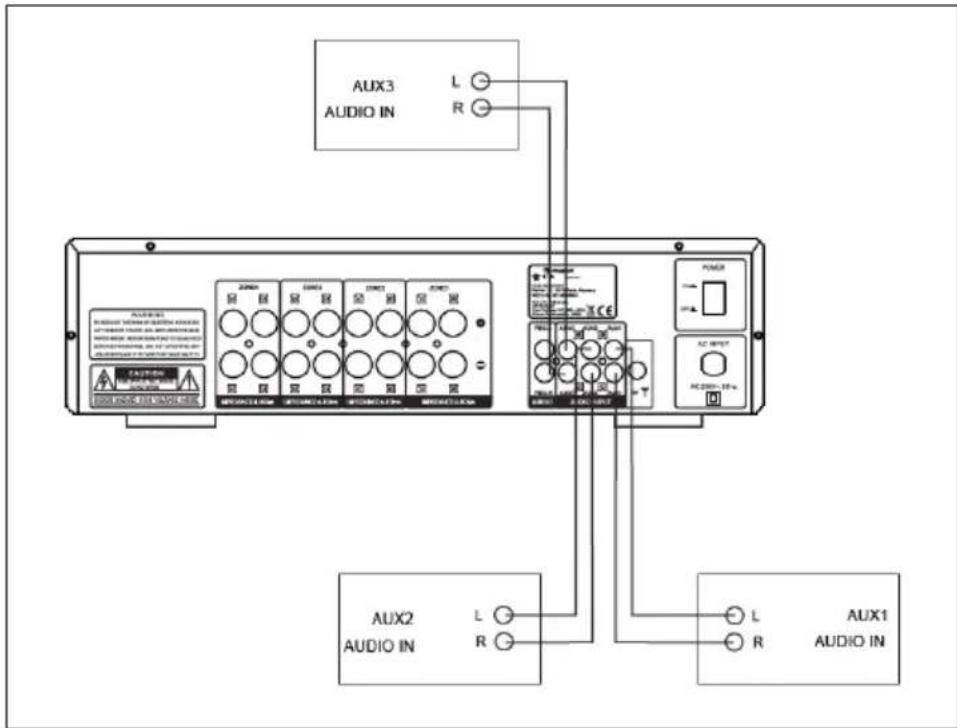

Conexión de dispositivos de audio y vídeo

1. Conecta el equipo de audio con un cable RCA.
2. La señal del altavoz derecho se conecta a la entrada del altavoz derecho, la señal del altavoz izquierdo a la entrada del altavoz izquierdo.


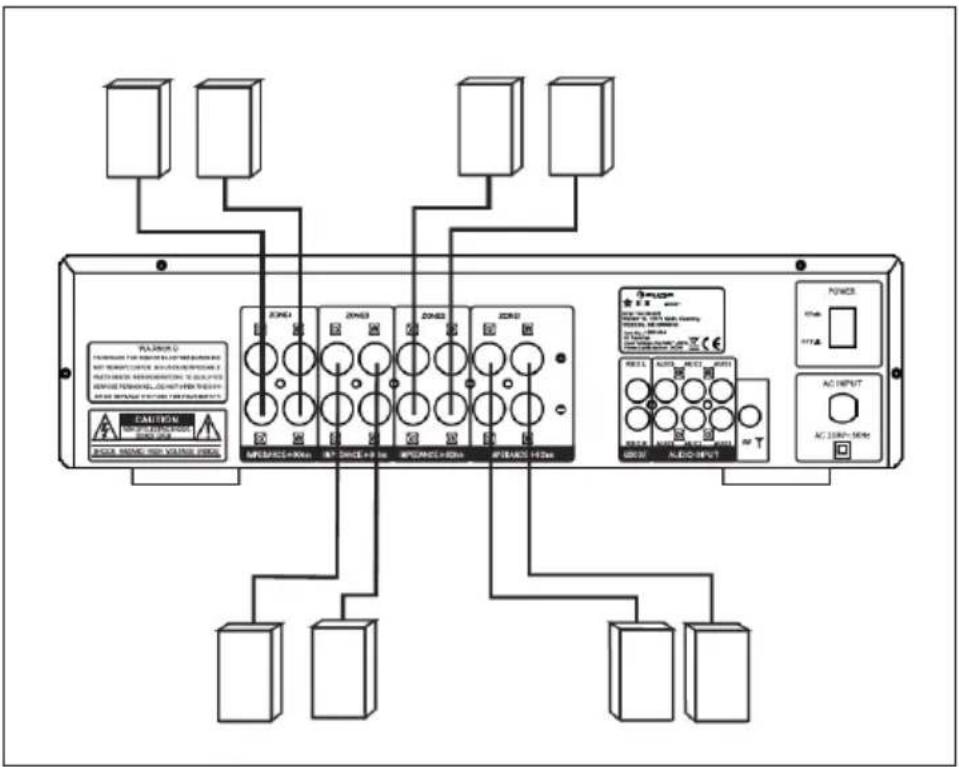

Conexión de los altavoces

• Los altavoces deben tener la impedancia correcta (lea "Elección de los altavoces"), de lo contrario pueden resultar dañados.
• Asegúrese de que los cables de altavoces sin aislar no toquen piezas metálicas, pues el aparato o los altavoces podrían sufrir daños.
• Asegúrese de que la polaridad de los cables de los altavoces es la correcta, "+" con +-" y "--" con "--". Si no se sigue este cableado, el sonido será poco natural y hueco.

Conexión al sistema de altavoces

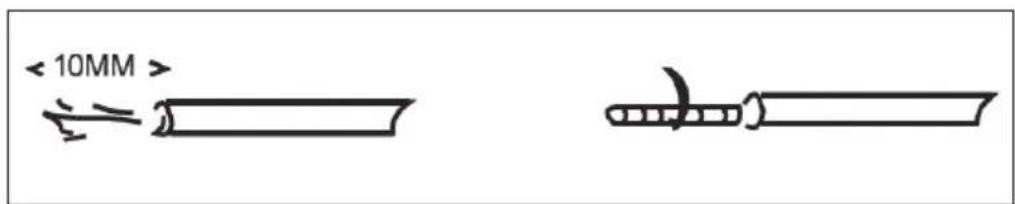

Conecte los terminales del altavoz con cables de un calibre adecuado. Sujete el aislamiento a unos 10 mm por encima del cable. Si el cable desnudo está suelto, sujételo bien.
