MANUAL DE USUARIO BTwig 12 Pro ANT

1 | Introducción 91
2 | Instalación 92
3 | Descripción 93
3.1 | Entradas y controles 93
3.2 | Conexiones 97
3.3 | Alimentación 101
3.4 | Kit B-TWIG 12CS PRO 102
4 | Ainstrucciones para montar y desmontar el sistema 103
5 | Configuraciones de uso 106
6 | Solución de problemas 108
7 | Características técnicas 109
8 | Notes 111

CONTENIDO DEL EMBALAJE

• 1 subwoofer activo B-TWIG 12S PRO que incluye:
  1 Elemento de soporte
  1 cable de alimentación (VDE)
  • 1 Kit B-TWIG 12CS PRO que contiene:
  2 difusores de columna pasivos
  • 1 Manual de uso - Sección 1
  • 1 Manual de uso - Sección 2

Respete las advertencias de este manual y los contenidos del MANUAL DE USO - SECCIÓN 2.

1 | INTRODUCCIÓN

Gracias por adquirir un producto A.N.T - Advanced Native Technologies.

El sistema lineal B-TWIG 12 PRO es resultado de la pasión y la experiencia que hemos acumulado a lo largo de los años para ofrecerle un producto que satisfaga sus exigencias y mantenga la calidad a lo largo del tiempo.

Discñado para un uso inmediato y sencillo, satisface las expectativas de quienes buscan un sistema de audio con óptimas prestaciones, versatilidad de conexión y la mejor relación calidad-precio de su categoría.

El aspecto elegante y contemporáneo de este producto se suma a unas características profesionales de altísimo nivel:

• DSP interno con 4 preajustes de eualización;
• unidad DFX integrada que ofrece 16 preajustes con envíos y retornos de efectos incluidos;
• mezclador de cuatro canales con múltiples combinaciones de I/O y conexión Bluetooth®;
• soluciones acústicas optimizadas que garantizan máxima calidad sonora en un amplio rango de frecuencias;
• mecanismo exclusivo de rotación de los difusores a 90°, que permite orientar la cobertura acústica en función de las exigencias de uso e instalación y de la ubicación del sistema.

El producto se puede equipar con una variedad de accesorios para hacer el uso aún más fácil e inmediato.

Dedique unos minutos a leer este manual de instrucciones, para que pueda aprovechar al máximo las prestaciones de este producto.

Para las instrucciones relativas a la seguridad, las precauciones, la garantía y la eliminación del aparato, consulte el anexo Sección 2. Para más información sobre todos los productos del catálogo A.N.T, consulte nuestra página web: www.ant-intomusic.com.

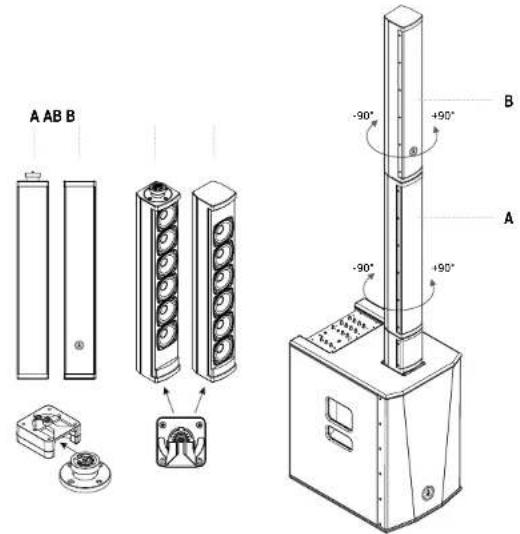

2 | INSTALACIÓN

El sistema está formado por un subwoofer activo B-TWIG 12S PRO

y por el kit B-TWIG 12CS PRO:

A | Asas laterales embutidas.
B | Conector de acoplamiento y desacoplamiento rápido de los elementos.
C | Elemento de soporte.
D | Difusores de columna pasivos con asas posteriores embutidas.
E | Pies antideslizantes de goma.

Verde: la señal está presente en el canal correspondiente. Rojo: la señal de entrada es muy fuerte y está próxima a la distorsión. Si el led se enciende repetidamente, es necesario bajar la señal de entrada o modificar la ecualización del canal reduciendo la scentuación causada por las ganancias de los tonos HIGH-LOW.

2 CH1 / CH2 - DFX LEVEL

Este envío, subordinado al control de nivel del canal correspondiente, permite regular la señal enviada a la unidad de efectos interna DFX.

B-TWIG 12 PRO | Manual de uso

3 CH1 / CH2 - EQUALIZER

Este eucalizador de dos bandas sirve para acentuar o atenuar las frecuencias altas y bajas para obtener el sonido deseado.

4 CH1 / CH2 / LINE/TAPE IN - LEVEL

Estos botones regulan el volumen del canal correspondiente, gírelos a la derecha para subir el nivel o a la izquierda para bajarlo.

5 MAIN SECTION - LED BICOLOR SIG/CLIP

Verde: la señal está presente en el canal MAIN

Rojo: la señal de entrada al MAIN es muy fuerte y está próxima a la distorsión. Si el led se enciende repetidamente, es necesario bajar el MAIN LEVEL o modificar los niveles de CH1 / CH2 / LINE/TAPE IN y AUX.

6 LED ON

Se ilumina cuando el aparato está conectado a la red eléctrica y el interruptor de encendido está situado en ON.

7 MAIN LEVEL

Este control regula el volumen de salida general del sistema. Gire el botón en sentido horario para subir el volumen o en sentido antihorario para bajarlo.

8 SUB LEVEL

Este control regula el volumen de salida del subgraves y permite balancear el nivel de las frecuencias bajas en función de la respuesta acústica del entorno. Gire el botón en sentido horario para aumentar el volumen del sub o en sentido antihorario para bajarlo.

9 BOTÓN ESTÉREO / MONO

Permite seleccionar la configuración de escucha del sistema en los dos modos de funcionamiento: ESTÉREO y MONO.

- Ponga el botón en MONO cuando utilice un solo sistema B-TWIG 12 PRO; en este caso, todas las señales estéreo presentes en entrada se suman internamente. La salida MIX OUT MONO (L/R) permite conectar una unidad adicional para duplicar el frente sonoro. - Ponga el botón en ESTÉREO cuando utilice dos sistemas B-TWIG 12 PRO; en este caso, todas las señales estéreo presentes en entrada se mezcan en LEFT/RIGHT y, al mismo tiempo, se asocian a los respectivos sistemas del siguiente modo: El canal izquierdo (L) de todas las entradas estéreo se reproduce en la unidad principal, mientras que el canal derecho (R) de todas las entradas estéreo se reproduce en la unidad adicional, conectada a la salida MIX OUT STEREO (R).

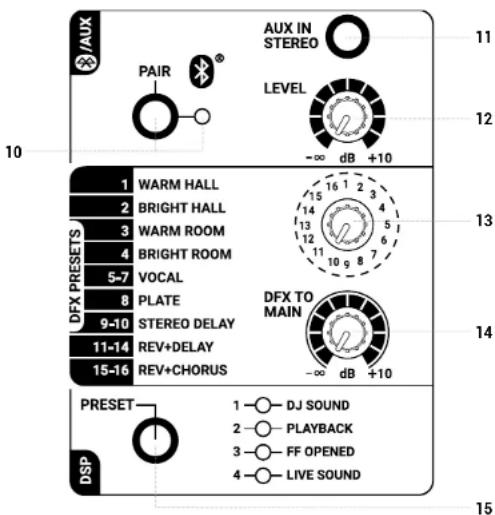

10 PAIR - BOTÓN Y LED INDICADOR

Utilice este botón para sincronizar el dispositivo Bluetooth® con el sistema, del siguiente modo:

• pulse el botón PAIR durante 3 segundos hasta que el led parpadee rítmicamente;
• para iniciar la sincronización, active el Bluetooth ^® desde la interfaz de usuario de su dispositivo móvil;

- en la lista de aparatos detectados por su teléfono o tableta, seleccione "B-TWIG 12 PRO" para sincronizar su dispositivo móvil con el sistema.

Una vez concluida la operación, el led permanece encendido con luz fija y se puede comenzar a reproducir las pistas, siempre que el dispositivo móvil se mantenga dentro de los 10 m de distancia.

La conexión Bluetooth ^4 se puede desactivar en cualquier momento, pulsando durante 3 segundos el botón PAIR o disociando la unidad B-TWIG 12 PRO del dispositivo móvil. En ambos casos, el led destella lentamente cada 5 segundos para señalar la desconexión.

11 AUX IN STEREO

Esta entrada estéreo de 3,5 mm acepta señales por cable desde dispositivos externos, como smartphones, tabletas, ordenadores o cualquier otro aparato dotado de salida minijack estéreo.

12 BLUETOOTH® / AUX - LEVEL

Este botón regula el volumen de las entradas AUX IN STEREO y BLUETOOTH®: gírelo a la derecha para subir el nivel o a la izquierda para bajarlo.

13 DFX PRESETS

Es un selector de 16 posiciones que permite elegir el tipo de efecto.

Para una guía rápida, a la izquierda del selector se encuentra la lista de los efectos. Los cuatro primeros efectos emulan distintas reverberaciones caracterizadas por reflexiones del sonido en dos entornos diferentes, los cuatro siguientes (5-8) se aconsejan para voz o percusiones en general; los delays estéreo generan el clásico efecto de retardo de la señal principal, y las combinaciones multiefecto (11-16) son ideales para la voz y para numerosos instrumentos solistas.

14 DFX TO MAIN

Este botón establece el nivel general de la señal de la unidad de efectos DFX para la salida principal. Utilícelo para aumentar o disminuir la cantidad de señales procesadas que se enviarán al MAIN LEVEL.

15 DSP - BOTÓN PRESET Y LED INDICADOR

Este botón permite seleccionar la ecalización adecuada para el uso del sistema. El led encendido indica el preajuste activado.

• DJ SOUND

Indicado para instalaciones en discotecas o en un DJ set móvil, para los cuales se requiere una timbrica de impacto con predominancia de graves muy profundos e incitantes.

- PLAYBACK

Para escuchar y utilizar música grabada (lectores de CD, MP3, etc.). Se enfatizan las frecuencias bajas y altas. Indicado para todas las situaciones en las cuales se difunde música de fondo, incluso a bajo volumen.

• FF OPENED

Este preajuste optimiza la inteligibilidad de la voz hablada con una respuesta dinámica precisa y balanceada.

Es ideal para la difusión de anuncios, avisos y mensajes vocales, así como para escuchar y utilizar música grabada, con los dos difusores orientados en sentido contrario al frente de onda principal de escucha.

NOTA: el preajuste FF OPENED no sustituye a la disposición correcta de los difusores ni actúa con retardos diferenciados de emisión de la señal en los diversos transductores.

• LIVE SOUND

Permite utilizar el sistema para actuaciones en directo. Por su respuesta lineal y fiel, está indicado para conciertos en salas, para músicos y cantantes.

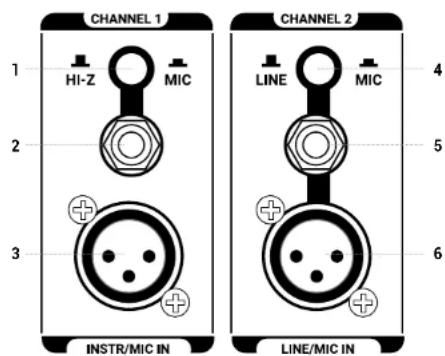

3.2 | CONEXIONES

1 BOTÓN HI-Z / MIC - CH1

Este botón permite conmutar la impedancia de la señal de entrada en el canal 1. Ponga el botón en MIC para conectar un micrófono o en HI-Z para conectar una guitarra electroacústica. El botón actúa sólo sobre la toma de entrada jack de 6,35 mm.

2 HI-Z INPUT - CH1

Entrada balanceada con toma jack de 6,35 mm. También es posible utilizar un cable no balanceado.

3 MIC INPUT - CH1

Entrada de micrófono balanceada con toma XLR-F.

4 BOTÓN LINE / MIC - CH2

Ponga el botón en LINE para utilizar una fuente a nivel de línea, o en MIC para utilizar un micrófono.

5 LINE INPUT - CH2

Entrada balanceada con toma jack de 6,35 mm. También es posible utilizar un cable no balanceado.

6 MIC INPUT - CH2

Entrada de micrófono balanceada con toma XLR-F.

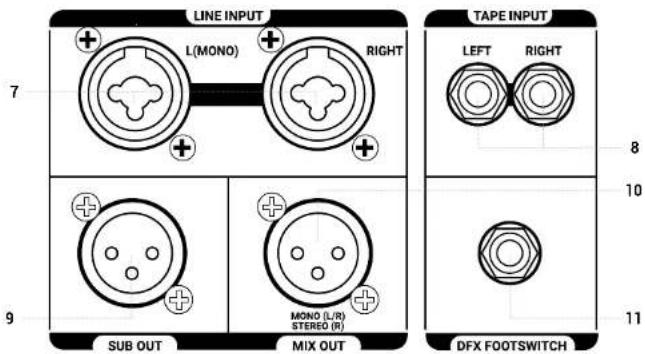

7 LINE INPUT L/R

Entradas de línea balanceadas con tomas COMBO (XLR-F + jack de 6,35 mm); si se conecta un solo cable a la toma L (MONO), la señal se procesa internamente como mono. El volumen de estas entradas se regula con el botón del canal 3.

8 TAPE INPUT L/R

Entrada de línea no balanceada con tomas RCA L/R. Conecte a estas tomas la salida de un aparato hi-fi (CD) u otro dispositivo con salidas RCA L/R. El volumen de estas entradas se regula con el botón del canal 3.

9 SUB OUT

Salida XLR-M balanceada para transmitir la señal a otro subwoofer activo. El nivel depende de la posición de los botones SUB LEVEL y MAIN.

10 MIX OUT L/R - R

Salida XLR-M balanceada para transmitir la señal MAIN MIX a otro sistema B-TWIG 12 PRO.

La salida está condicionada por la posición del botón ESTÉREO/MONO descrito en el punto 9 del capítulo 3.1.

Con el botón bajado (MONO): todas las señales presentes en los canales de entrada se suman internamente y la salida MIX OUT suministra la señal para un sistema adicional de refuerzo.

Con el botón levantado (ESTÉREO): la señal presente en el canal izquierdo (L) de todas las entradas estéreo se asocia al sistema principal y se reproduce exclusivamente en él, mientras que la señal presente en el canal derecho (R) de todas las entradas estéreo se asocia al sistema adicional y se reproduce en él.

NOTA: La señal de las entradas Mono CH1 y CH2 se reproduce del mismo modo a la izquierda (sistema principal) y a la derecha (sistema adicional).

ATENCIÓN: cuando conecte dos sistemas en configuración estéreo, ajuste los controles del sistema adicional (R) de modo idéntico para obtener un frente sonoro estéreo equilibrado y balanceado.

11 DFX FOOTSWITCH

Conecte a esta toma jack no balanceada un pedal externo para incluir o excluir los efectos internos. Presione una vez para desactivar los efectos y otra vez para reactivarlos.

12 SISTEMA DE ENSAMBLAJE RÁPIDO DE LOS ELEMENTOS

Este mecanismo permite enganchar y desenganchar los componentes del sistema asegurándoles un funcionamiento perfecto y seguro.

13 ASAS LATERALES EMBUTIDAS SUBWOOFER

Utilícelas para el transporte y el posicionamiento del subgraves. No las emplee para colgar el subwoofer ni para bloquearlo en cualquier posición.

13

Utilícelas para el transporte y el posicionamiento de los elementos. No las emplee para colgar los difusores de la pared o del techo, ni para bloquear los difusores en cualquier posición.

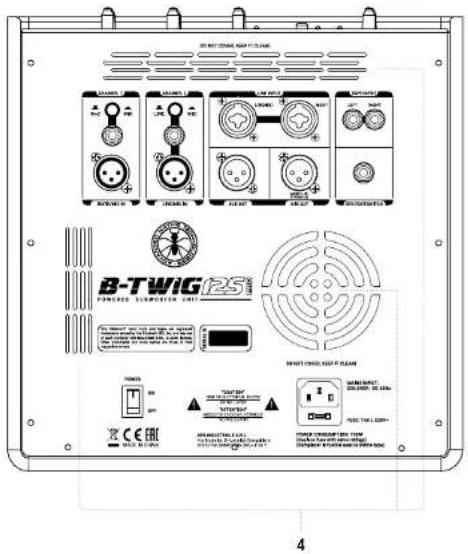

14

Toma IEC de entrada con filtro de red integrado. El dispositivo se suministra con el cable de alimentación específico para la zona. Inserte el cable de alimentación eléctrica en esta toma, pero controle que el aparato esté apagado antes de conectar el cable a la red. Por su seguridad, no desconecte nunca el polo central de tierra.

¡ATENCIÓN!

No quite nunca la rejilla frontal de protección del aparato. Para evitar el peligro de descarga eléctrica, en caso de daño accidental o sustitución de la rejilla de protección (lo cual debe realizarse en un centro de asistencia), desconecte inmediatamente la alimentación.

ATENCIÓN: Para reducir el riesgo de descarga eléctrica, no conecte nunca la alimentación de red al aparato con la rejilla extraída.

2FUSE

Fusible de protección integrado en la toma eléctrica.

ATENCIÓN: Cambie el fusible únicamente por otro del mismo tipo y con las mismas características. Si el fusible continúa quemándose, contacte con un centro de asistencia autorizado.

3POWERON/OFF

Interruptor para encender y apagar el aparato.

4 VENTILADOR DE REFRIGERACIÓN Y RANURAS DE AIREACIÓN

Para asegurar la refrigeración del amplificador y mantener la temperatura del panel en el rango de valores establecido por la ley, es indispensable que el aparato tenga una ventilación correcta. Por este motivo, se recomienda no obstruir ni cubrir de ningún modo las ranuras de ventilación situadas en el bastidor posterior del subwoofer.

3.4 | KIT B-TWIG 12CS PRO

El kit está formado por dos elementos de columna idénticos. Ambos están dotados del mecanismo de ensambleaje por encastre que permite enganchar y desenganchar rápidamente los componentes del sistema, asegurándoles un funcionamiento perfecto y seguro. También se incluye un sistema de rotación que permite orientar los difusores 90° hacia la izquierda o la derecha.

4 | INSTRUCCIONES PARA MONTAR Y DESMONTAR EL SISTEMA

Para instalar los aparatos y asegurar un funcionamiento correcto, respete estriclamente las instrucciones siguientes.

• Coloque el subwoofer en posición vertical sobre una superficie llana y estable, controlando que todos los pies de goma estén perfectamente adheridos a dicha superficie.
• No instale nunca el sistema sobre carros móviles, sillas, mesas u objetos similares que no tengan la estabilidad y la resistencia necesarias.
• Para asegurar una disipación correcta del calor del amplificador, deje una distancia suficiente entre el panel trasero del subwoofer y cualquier otro objeto, como paredes, esquinas o cortinas, y no instale nunca el aparato cerca de fuentes de calor de cualquier tipo.
• No obstruya nunca las ranuras de ventilación situadas en el bastidor trasero del subwoofer.

INSTALACIÓN:

• Coloque el subwoofer sobre una superficie llana y perfectamente horizontal. (Fig. 1)
• Coloque el elemento de soporte en el subwoofer, introduciendo las cuatro clavijas de acero y los dos jacks de audio en las cavidades correspondientes. (Fig. 2)
• Deslice la base del difusor inferior (A) sobre la parte superior del soporte hasta que se bloquee. (Fig. 3)

- Repita la operación para enganchar el difusor superior (B) sobre el difusor inferior (A). (Fig. 4 - Fig. 5)

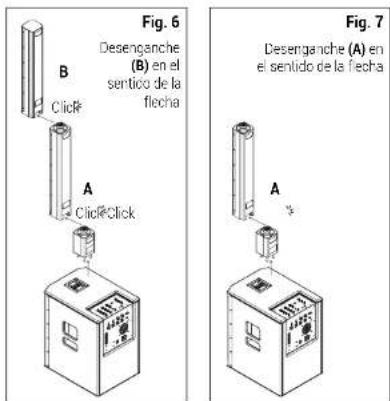

DESINSTALACIÓN:

• Empuje la parte posterior del difusor superior (B) para desengancharlo del difusor inferior (A). (Fig. 6)
• Repita esta operación para separar el difusor inferior (A) del elemento de soporte. (Fig. 7)

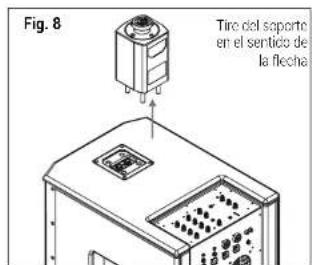

• Extraiga el soporte del subwoofer y guarde todos los elementos. (Fig. 8)

5 | CONFIGURACIONES DE USO

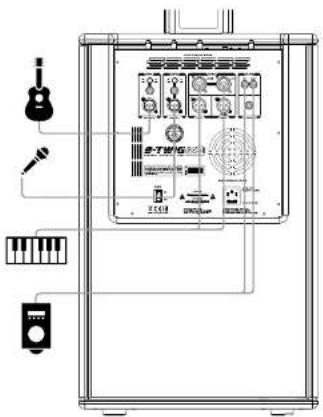

Utilice esta configuración MONO para sonorizar un local pequeño con un sistema B-TWIG12 PRO.

Todas las señales presentes en los canales de entrada (CH1, CH2, CH3 y AUX/BT) se suman internamente y se reproducen en MONC.

• Directos solo/duo
  • Pianista cantante/Dj Set
  • A/V multimedia, pequeñas salas de baile
• Monólogos y presentaciones de empresa

106 Manual de uso | B-TWIG 12 PRO

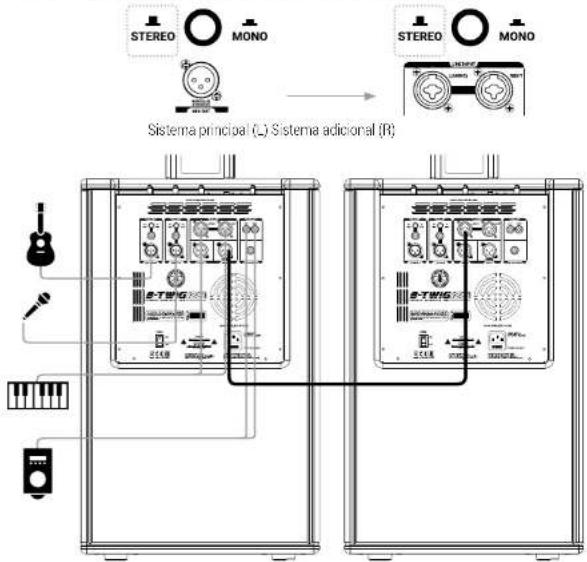

ESTÉREO - DOS B-TWIG 12 PRO

Utilice esta configuración ESTÉREO para sonorizar un local mediano con dos sistemas B-TWIG12 PRO. La señal presente en el canal izquierdo (L) de todas las entradas estéreo se asocia al sistema principal y se reproduce exclusivamente en él, mientras que la señal presente en el canal derecho (R) de todas las entradas estéreo se asocia al sistema adicional y se reproduce en él.

Ajuste de modo homogéneo el MAIN LEVEL de ambos sistemas.

NOTA: La señal de las entradas Mono CH1 y CH2 se reproduce del mismo modo a la izquierda (sistema principal) y a la derecha (sistema adicional).

APLICACIONES

• Grupos de directo/salas de ensayo
  • Pianista cantante/Dj Set
  • A/V multimedia, salas de baile
• Instalaciones fijas/aplicaciones teatrales

B-TWIG 12 PRO | Manual de uso

6 | SOLUCIÓN DE PROBLEMAS

PROBLEMA	PILOTOS LUMINOSOS	SOLUCIÓN
No hay son do o es demasiado bajo	Led Power apagadoLed Power encendido pero MAIN LEVEL bajado.	Controle que el aparato esté bien conectado a la toma de corriente.Levante el botón MAIN LEVEL.
Distorsión	Led SIG/CLIP rojoLed SIG/CLIP verde	Atende el nivel de los canales de entrada y/o del MAIN LEVEL.Controle el nivel de la fuente.Controle la conexión entre el subwoofer y los elementos A/B.
Sonido con resonancia		Atende el SUB LEVEL
Sonido estridente		Suba el SUB LEVEL.Bajo el MAIN LEVEL.
Atenuación de algunas frecuencias que resultan predominantes, serial poco fiel entorno reverberante		Elja otro preajuste en función de las características acósticas del local.

7 | CARACTERÍSTICAS TÉCNICAS

Tipo Sistema de columna amplificado
Subwoofer (B-TWIC 12S PRO)	Caja Bass Reflex1 a tavoz custom de 12" en ferrita - 2,5" VC
Kit. Difusores de columna(B-TWIC 12CS PRO)	12 a tavoces custom de neod/mio de 3,5" - 1" VC
Dispersion media 120°
Respuesta en frecuencia 45Hz - 20kHz
NPS - MÁX 125 dB
Amplificación Clase D
Potencia de pico LF + HF 2800 W
Crossover 24 dB/Oct a 200 Hz
DSP 56 bits
Conversion de audio AD/DA 24 bits/ 48 kHz
Ecualización del sistema 4 preajustes
Conectores I/O	CH1 y CH2: 2 XLR F + 2 jacks de 6,35 mm (1/4")CH3 LINE IN: 2 combo L/RTAPE IN: RCA L/RAUX IN: 1 minjack de 3,5 mmSUB OUT/MIX OUT: 2 XLR-MDFX FOOTSWITCH: 1 jack de 6,35 mm (1/4")
BLUETOOTH® V4.0
Modulación GFSK, n/4 DQPSK, BDPSK
Protocios soportados	HFP V1.6, HSP V1.2, A2DP V1.2, AVRCP V1.4, DI V1.3
Potencia de trasmisión	5dBm
Banda do frecuencia	2402 - 2480 MHz
Temperatura de functionamiento	-40°C to +80°C

Alimentación 220-240 V~ 50-50 Hz
Fusible T4A L 250 V~
Absorción máxima de potencia 700 W
Mecanismo de fijación	Conector con enganche automático y acoplamiento circular Rotación de los cifusores - 90° derecha / izquierda
Material de la caja:- Subwoofer	Multicapa de 16 mm
- Difusores de columna / elemento de soporte	MDF de alta censidad
Acabado de la caja Barniz anti-rayado de alta resistencia mecánica
Accesorios opcionales Bolsa de transporte para el kit de cifusores y el subwoofer
	B-TWIG 12S PRO B-TWIG 12CS PRO
Mediclas (L x H x A)	Subwoofer370 x 583 x 500 mmElemento de soporte105 x 230 x 107 mm	Difusor inferior A:105 x 680 x 107 mmDifusor superior B:105 x 680 x 107 mm
Peso	Subwoofer20,2 kgElemento de soporte200 g	Difusor inferior A:5,1 kgDifusor superior B:5,2 kg
