BTwig 12 Pro - Equipement DJ ANT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	12 canaux, Bluetooth intégré, compatibilité avec divers appareils DJ, sortie audio de haute qualité.
Utilisation	Conçu pour les DJ professionnels, idéal pour les événements en direct, les soirées et les festivals.
Maintenance et réparation	Nettoyage régulier des connexions, vérification des câbles et mise à jour du firmware si nécessaire.
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques, ne pas exposer à des températures extrêmes.
Informations générales	Garantie de 2 ans, support technique disponible, accessoires inclus : câbles audio et manuel d'utilisation.

FOIRE AUX QUESTIONS - BTwig 12 Pro ANT

Comment connecter l'ANT BTwig 12 Pro à mon ordinateur ?

Pour connecter l'ANT BTwig 12 Pro à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité sur le port USB de l'équipement et l'autre sur un port USB disponible de votre ordinateur.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord le niveau de volume sur l'ANT BTwig 12 Pro ainsi que sur votre source audio. Assurez-vous également que les câbles sont bien connectés et en bon état. Si le problème persiste, essayez de redémarrer l'équipement.

L'ANT BTwig 12 Pro ne s'allume pas, que faire ?

Assurez-vous que l'équipement est correctement alimenté. Vérifiez que le câble d'alimentation est bien branché et fonctionnel. Si l'équipement ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment mettre à jour le firmware de l'ANT BTwig 12 Pro ?

Pour mettre à jour le firmware, téléchargez le logiciel de mise à jour depuis le site officiel d'ANT et suivez les instructions fournies dans le manuel d'utilisation pour installer la mise à jour.

Puis-je utiliser l'ANT BTwig 12 Pro avec un smartphone ?

Oui, vous pouvez utiliser l'ANT BTwig 12 Pro avec un smartphone. Assurez-vous que l'équipement est compatible avec votre smartphone et utilisez un adaptateur si nécessaire.

Comment régler les effets sonores sur l'ANT BTwig 12 Pro ?

Pour régler les effets sonores, utilisez le panneau de contrôle de l'ANT BTwig 12 Pro. Consultez le manuel d'utilisation pour des instructions détaillées sur le réglage des effets spécifiques.

Y a-t-il une garantie pour l'ANT BTwig 12 Pro ?

Oui, l'ANT BTwig 12 Pro est couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve de respecter les conditions d'utilisation.

Comment nettoyer l'ANT BTwig 12 Pro ?

Pour nettoyer l'ANT BTwig 12 Pro, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'équipement.

L'ANT BTwig 12 Pro est-il compatible avec des logiciels DJ spécifiques ?

L'ANT BTwig 12 Pro est compatible avec la plupart des logiciels DJ populaires. Vérifiez la documentation de votre logiciel pour vous assurer de sa compatibilité.

Que faire si je rencontre un problème technique non mentionné ici ?

Si vous rencontrez un problème technique non mentionné dans cette FAQ, veuillez contacter le support technique d'ANT pour obtenir une assistance personnalisée.

MODE D'EMPLOI BTwig 12 Pro ANT

POWER CONSUMPTION: 700W (Replace fuse with same ratings) (Remplacer le fusible avec le même type)

1MAINSINPUT

POWER CONSUMPTION: 700W
(Replace fuse with same ratings) (Remplacer le fusible avec le même type)
MAINS INPUT: 220-240V\~50-60Hz

1MAINSINPUT

1	Introduction	47
2	Installation 48
3	Description	49
3.1	Entrées & contrôles 49
3.2	Connexions	53
3.3	Alimentation	57
3.4	KIT B-TWIG 12CS PRO 58
4	Instructions de montage et de démontage du système 59
5	Configurations d'utilisation 62
6	Dépannage 64
7	Spécifications techniques 65
8	Note	67

CONTENU DE L'EMBALLAGE

• 1 x Subwoofer actif B-TWIG 12S PRO comprenant : 1 élément de support 1 câble d'alimentation (VDE)
• 1 x Kit B-TWIG 12CS PRO comprenant : 2 enceintes passives en colonne
• 1 x notice d'emploi - Section 1
• 1 x notice d'emploi - Section 2

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice d'emploi ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 ».

46 Notice d'emploi | B-TWIG 12 PRO

1 | INTRODUCTION

Nous vous remercions d'avoir acheté un produit A.N.T – Advanced Native Technologies !

Le système array B-TWIG 12 PRO est le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau.

Conçu spéci quement pour une utilisation extrêmement intuitive et simple, il répond aux besoins de ceux qui veulent un système audio capable de fournir d'excellentes performances, une grande polyvalence de connexions et de contrôles et le meilleur rapport qualité-prix possible pour sa catégorie.

Caractérisé par un look élégant et contemporain, il allie de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle telles que :

• DSP interne avec 4 préréglages d'égalisation ;
- Unité DFX intégrée comprenant 16 préréglages avec envois et retours effets inclus ;
- Table de mixage 4CH avec plusieurs combinaisons d'E/S et connexion Bluetooth® ;
- Solutions acoustiques optimisées offrant une qualité de son optimale dans une gamme de fréquences très large ;
- Mécanisme exclusif de rotation et d'orientation des colonnes à 90° permettant d'orienter la couverture acoustique en fonction des besoins d'utilisation, d'installation et de positionnement du système

Divers accessoires en option sont disponibles pour une utilisation plus simple et immédiate du produit.

Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de béné cier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2.

Pour d'autres informations sur tous les produits du catalogue A.N.T, rendez-vous sur notre site : www.ant-intomusic.com

B-TWIG 12 PRO | Notice d'emploi

2 | INSTALLATION

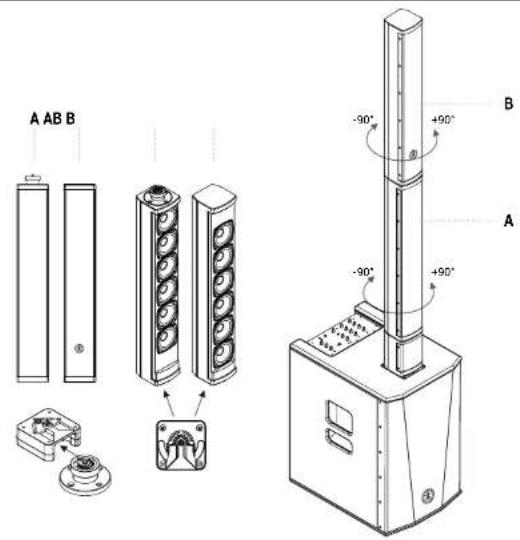

Le système se compose d'un subwoofer actif B-TWIG 12S PRO

et du kit B-TWIG 12CS PRO

A | Poignées latérales encastrées.
B | Connecteur d'accrochage et décrochage rapide des éléments.
C | Élément de support/statif.
D | Enceintes en colonne passives avec poignées arrière encastrées.
E | Pieds en caoutchouc anti-derapant.

Vert : le signal est présent dans le canal correspondant. Rouge : le signal d'entrée est très fort, proche de la distorsion. Si le voyant reste allumé en permanence, récluire le signal en entrée ou régier l'égaisseur du canal différemment en réduisant le boost introduit par les gains de tonalités HI-MID-LOW.

2 CH1 / CH2 - DFX LEVEL

Cet envoi, influencé par le contrôle de niveau du canal unique, permet d'ajuster le signal envoyé à l'unité d'effets intérieure DFX.

B-TWIG 12 PRO | Notice d'emploi

3 CH1 / CH2 - EQUALIZER

Cet égaliseur à deux bandes permet de mettre en valeur ou d'atténuer les hautes et/ou basses fréquences pour obtenir le son souhaité.

4 CH1 / CH2 / LINE/TAPE IN - LEVEL

Ce bouton ajuste le volume du canal correspondant, tournez-le vers la droite pour augmenter le volume, vers la gauche pour le diminuer.

5 MAIN SECTION - INDICATEUR BICOLORE SIG/CLIP

Vert : le signal est présent sur le canal MAIN.

Rouge : le signal en entrée du MAIN est très fort, proche de la distorsion.

Si le voyant s'allume en continu, réduire le niveau MAIN LEVEL ou régler différemment les niveaux de CH1 / CH2 / LINE/TAPE IN et AUX.

6 INDICATEUR LED ON

La led ON s'allume lorsque l'appareil est branché sur le secteur et le commutateur d'allumage est enfoncé.

7 MAIN LEVEL

Ce contrôle règle le volume global de sortie du système. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour l'abaisser.

8 SUB LEVEL

Ce contrôle permet de régler le volume de sortie du subwoofer et d'équilibrer le niveau des basses fréquences en fonction de la réponse acoustique de l'environnement. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume du sub ou dans le sens contraire pour l'abaisser.

9 BOUTON STÉRÉO / MONO

Il permet de sélectionner la configuration d'écoute du système dans les deux modes de fonctionnement : STÉRÉO OU MONO.

- Réglez le bouton sur MONÔ lorsque vous utilisez un seul système B-TWIG 12 PRO ; dans ce cas, tous les signaux stéréo présents à l'entrée sont ajoutés en interne. Vous pouvez connecter une unité supplémentaire via la sortie MIX OUT MONO (L/R) en dupliquant le front sonore.

- Réglez le bouton sur STEREO lorsque vous utilisez deux systèmes B-TWIG 12 PRO. Dans ce cas, tous les signaux stéréo présents à l'entrée sont mélangés en GAUCHE/ DROITE et associés simultanément aux systèmes respectifs comme suit : le canal gauche (L) de toutes les entrées stéréo est reproduit par l'unité principale, tandis que le canal droit (R) de toutes les entrées stéréo est reproduit par l'unité supplémentaire connectée à la sortie MIX OUT STEREO (R)

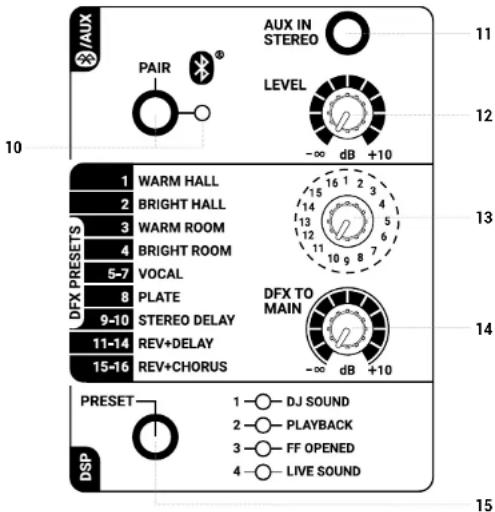

10 PAIR - BOUTON ET INDICATEUR LUMINEUX

Utilisez ce bouton pour synchroniser le périphérique Bluetooth ^® avec le système en procédant comme suit :

• appuyez sur le bouton PAIR pendant environ 3 secondes jusqu'à ce que le voyant cliqnote de manière rythmée.
  • pour lancer la synchronisation, activez Bluetooth ^8 depuis l'interface utilisateur de votre appareil mobile ;
• dans la liste des appareils détectés par votre smartphone ou votre tablette, sélectionnez « B-TWIG 12 PRO » pour synchroniser votre appareil mobile avec le système. À la fin de l'opération, le voyant reste allumé et les pistes peuvent être lues, à condition que la distance maximale entre les appareils ne dépasse pas 10 mètres. La connexion Bluetooth ^® peut être désactivée à tout moment en maintenant le bouton PAIR enfoncé pendant 3 secondes ou en dissociant l'unité B-TWIG 12 PRO de l'appareil mobile. Dans les deux cas, le voyant cignote lentement toutes les 5 secondes, indiquant que la connexion a été désactivée.

11 AUX IN STÉRÉO

Cette entrée stéréo de 3,5 mm accepte le signal par câble provenant de périphériques extérieurs, tels qu'un smartphone, une tablette, un ordinateur ou tout autre périphérique doté d'une sortie mini-jack stéréo.

B-TWIG 12 PRO | Notice d'emploi

12 BLUETOOTH® / AUX - LEVEL

Ce bouton règle le volume des entrées AUX IN STEREO et BLUETOOTH tournez-le vers la droite pour augmenter le niveau, vers la gauche pour le diminuer.

13 DFX PRESETS

Ce sélecteur à 16 positions vous permet de choisir le type d'effet. Pour une référence rapide, la liste des effets est illustrée ci-contre à gauche du sélecteur. Les 4 premiers effets émulent différentes réverbérations caractérisées par des réflexions du son dans deux environnements différents, les 4 suivants (5-8) sont proposés en particulier pour la voix ou les percussions en général, les delay stéréo génèrent l'effet retard classique du signal principal, et les combinaisons multi-effets (11-15) sont idéales pour la voix et une bonne partie des instruments solistes.

14 DFX TO MAIN

Ce bouton détermine le niveau global du signal de l'unité d'effets DFX pour la sortie principale. Sert à augmenter ou diminuer la quantité de signal traité à envoyer au MAIN LEVEL

15 DSP - BOUTON PRESET ET INDICATEUR LUMINEUX

Appuyez sur ce bouton pour sélectionner l'égalisation adaptée à l'utilisation du système. Le voyant allumé indique le préréglage sélectionné.

• DJ SOUND

Adapté aux installations dans les discothèques ou un DJ SET, pour lesquels une tonalité d'impact est requise avec une prédominance de basses très profondes et engageantes.

- PLAYBACK

Pour écouter et utiliser de la musique reproduite (lecteurs de CD, MP3, etc.). Les basses et hautes fréquences sont accentuées. Adapté à toutes les situations dans lesquelles la musique est diffusée en arrière-plan, même à des volumes réduits.

- FF OPENED

Ce préréglage optimise l'intelligibilité de la parole grâce à une réponse dynamique précise et équilibrée. Il est particulièrement adapté à la diffusion d'annonces, d'avertissements et de messages vocaux, ainsi qu'à l'écoute et à l'utilisation de musique reproduite, avec les deux colonne orientées dans des directions opposées par rapport au front d'onde principal d'écoute. REMARQUE : le préréglage FF OPENED ne remplace pas la disposition correcte des enceintes et n'intervient pas non plus avec des délais de sortie de signal différenciés sur chaque transducteur individuel.

• LIVE SOUND

Pour utiliser le système pendant des performances en direct. Caractérisé par une réponse linéaire et fidèle, il convient aux concerts dans les clubs, aux musiciens et aux chanteurs..

3.2 | CONNEXIONS

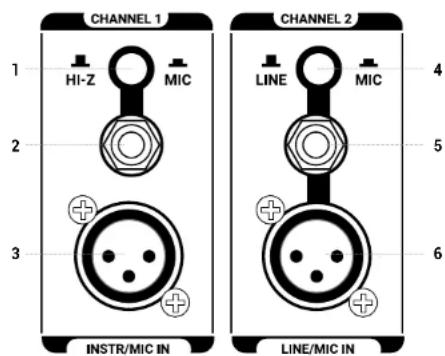

1 BOUTON HI-Z / MIC - CH1

Ce bouton permet de commuter l'impédance du signal d'entrée sur le canal 1. Réglez le bouton sur MIC pour connecter un microphone et sur HI-Z lorsque vous devez connecter une guitare électro-acoustique. Le bouton n'agit que sur la prise d'entrée jack 6,35 mm.

2 HI-Z INPUT - CH1

Entrée symétrique avec jack 6.35mm. Il est possible d'utiliser un câble non symétrique.

3 MIC INPUT - CH1

Entrée microphone symétrique avec prise XLR-F.

4 BOUTON LINE / MIC - CH2

Réglez le bouton sur LINE pour utiliser une source de niveau de ligne ou MIC pour utiliser un microphone.

5 LINE INPUT - CH2

Entrée symétrique avec jack 6.35mm. Il est possible d'utiliser un câble non symétrique.

6 MIC INPUT - CH2

Entrée microphone symétrique avec prise XLR-F.

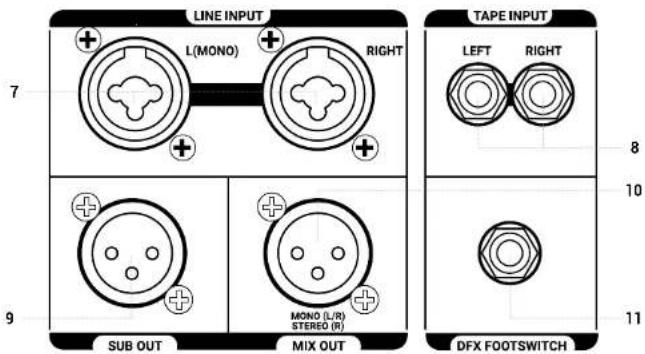

7 LINE INPUT L/R

Entrées ligne symétriques avec prises COMBO (XLR-F + Jack 6,35 mm) ; en connectant un seul câble à la prise L (MONO), le signal est traité intérieurement comme mono. Le volume de ces entrées est réglé via le bouton du canal 3.

8 TAPE INPUT L/R

Entrée ligne asymétrique avec prises RCA L/R. Connectez la sortie d'un appareil hi-fi (CD) ou d'un autre appareil avec sorties RCA L/R à ces prises. Le volume de ces entrées est réglé via le bouton du canal 3.

9 SUB OUT

Sortie XLR-M symétrique pour relayer le signal vers un autre subwoofer actif. Le niveau est influencé par le bouton SUB LEVEL et le bouton MAIN.

10 MIX OUT L/R - R

Sortie XLR-M symétrique pour relancer le signal MAIN MIX vers un autre système B-TWIG 12 PRO.

La sortie est influencée par la position du bouton STÉRÉO/MONO décrit au point 9, chap. 3.1.

Avec le bouton enfoncé (MONO) : tous les signaux présents sur les canaux d'entrée sont ajoutés intérieurement et la sortie MIX OUT fournit le signal pour un système de renforcement supplémentaire.

Avec le bouton soulevé (STERÉO) : le signal présent sur le canal gauche (L) de toutes les entrées stéréo est associé et reproduit exclusivement par le système principal, tandis que le signal présent sur le canal droit (R) de toutes les entrées stéréo est associé et reproduit par le système supplémentaire.

REMARQUE : Le signal des entrées Mono CH1 et CH2 est reproduit de façon identique à gauche (système principal) et à droite (système supplémentaire).

ATTENTION : lors de la connexion de deux systèmes en configuration stéréo, réglez les contrôles du système supplémentaire (R) de façon identique pour obtenir un front sonore équilibré et symétrique.

11 DFX FOOTSWITCH

Connectez une pédale externe à cette prise jack asymétrique pour insérer ou exclure des effets intérieurs. Appuyez une fois pour désactiver les effets, appuyez une seconde fois pour les réactiver.

12 SYSTÈME DE CONNEXION RAPIDE DES ÉLÉMENTS

Ce mécanisme permet l'accrochage et le décrochage des éléments qui composent le système, garantissant une fonctionnalité parfaite en toute sécurité.

13 POIGNÉES LATÉRALES ENCASTRÉES SUBWOOFER

Utilisez ces poignées pour transporter et positionner le subwoofer. Ne les utilisez pas pour accrocher le subwoofer ou pour le verrouiller dans une position quelconque.

13

Utilisez ces poignées pour transporter et positionner les éléments. Ne les utilisez pas pour accrocher les enceintes au mur, au plafond ou pour verrouiller les colonnes dans une position quelconque.

14

1MAINSINPUT

Prise d'entrée IEC avec filtre de ligne intégré. Chaque emballage contient le cordon d'alimentation nécessaire, spécifique de votre région. Insérez le câble d'alimentation dans cette prise, mais assurez-vous que l'appareil est éteint avant de brancher le câble au secteur. Pour votre sécurité, ne débranchez jamais la mise à la terre.

ATTENTION!

Ne pas déposer la grille frontale de protection du produit Pour éviter tout risque d'électrocution, en cas de dommage accidentel ou de remplacement de la grille de protection (à effectuer par le service d'assistance), coupez immédiatement l'alimentation électrique.

ATTENTION : Pour réduire le risque d'électrocution, ne branchez jamais l'alimentation électrique à l'appareil lorsque la grille est retiré.

2FUSE

Fusible de protection intégré à la prise électrique.

ATTENTION : Remplacez le fusible uniquement par un fusible du même type et avec les mêmes valeurs. Si le fusible continue à sauter, contactez un centre de service agréé.

3POWERON/OFF

Commutateur d'allumage et extinction de l'appareil.

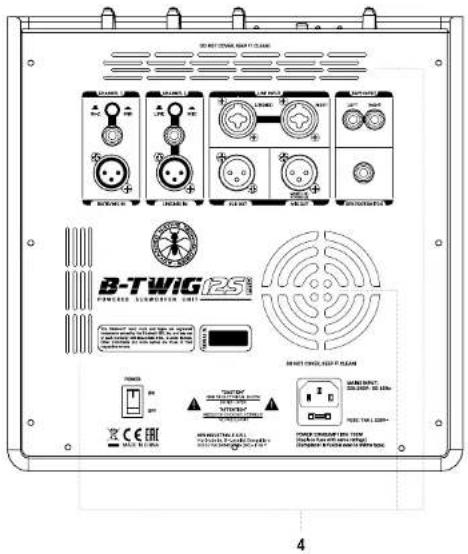

4 VENTILATEUR DE REFROIDISSEMENT ET TROUS DE VENTILATION

Le processus de refroidissement de l'amplificateur et le maintien de la température du panneau dans les limites de la loi sont garantis par une ventilation adéquate de l'appareil. Il est donc recommandé de ne pas obstruer ou recouvrir les orifices d'aération à l'amère du subwoofer.

3.4 | KIT B-TWIG 12CS PRO

Le kit comprend deux éléments en colonne identiques. Les deux sont équipés du mécanisme de fixation par encastrement qui permet l'accrochage et le décrochage rapide des éléments qui composent le système, garantissant une fonctionnalité parfaite en toute sécurité. En outre, il existe un système de rotation qui permet d'orienter les enceintes à 90° vers la droite ou la gauche.

4 | INSTRUCTIONS DE MONTAGE ET DE DÉMONTAGE DU SYSTÈME

Pour l'installation des appareils et pour garantir leur bon fonctionnement, suivez scrupuleusement les instructions ci-dessous :

• Placez le subwoofer en position verticale sur une surface plane et stable, en vous assurant que tous les pieds en caoutchouc inférieurs adhérent parfaitement au sol ou à la surface du support.
• Ne jamais installer le système sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.
• Pour permettre une dissipation correcte de la chaleur de l'amplification, laissez une distance suffisante entre le panneau arrière du subwoofer et d'autres objets tels que les murs, les coins, les rideaux et ne placez jamais l'appareil à proximité de sources de chaleur de quelque nature que ce soit.
• Ne jamais obstruer les orifices de ventilation situés sur le châssis arrière du subwoofer.

B-TWIG12PRO

INSTALLATION :

• Placez le subwoofer sur une surface plane sans aucun dénivelé. (Fig. 1)
• Fixez l'élément de support au subwoofer en insérant les quatre broches en acier et les deux prises jacks audio dans leurs prises respectives. (Fig. 2)
• Faites coulisser la partie inférieure de la première enceinte en colonne (A) dans la partie supérieure du support jusqu'à ce qu'elle soit verrouillée. (Fig. 3)
• Répétez l'opération pour fixer la deuxième enceinte en colonne (B) avec la partie supérieure de la première enceinte (A). (Fig. 4 - Fig. 5)

DÉSINSTALLATION :

• Appuyez sur l'arrière l'enceinte en colonne supérieure (B) pour la libérer de l'enceinte en colonne inférieure (A). (Fig. 6)
• Répétez la même opération entre la colonne inférieure (A) et l'élément de support. (Fig. 7)

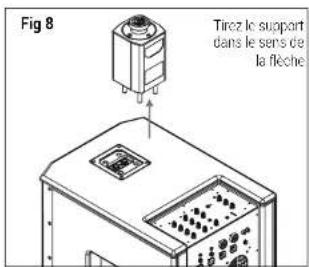

• Retirez le support du subwoofer et rangez tous les éléments. (Fig. 8)

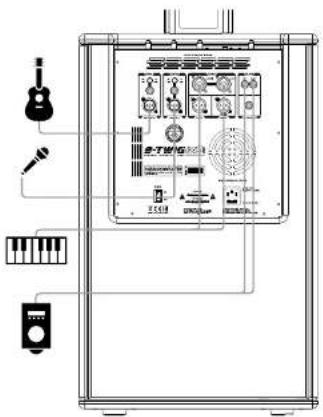

5 | CONFIGURATIONS D'UTILISATION

Utilisez cette configuration MONO pour soncriser un environnement réduit avec un système B-TWIG12 PRO

Tous les signaux présents sur les canaux d'entrée, CH1 - CH2 - CH3 - AUX/BT, sont ajoutés intérieurement et reproduits en MONO.

• Live Solo/Duo
- Piano Bar/Dj Set
• A/V Multimédia, petites salles de bal
• Cabarets et présentations d'entreprises

62 Notice d'emploi | B-TWIG 12 PRO

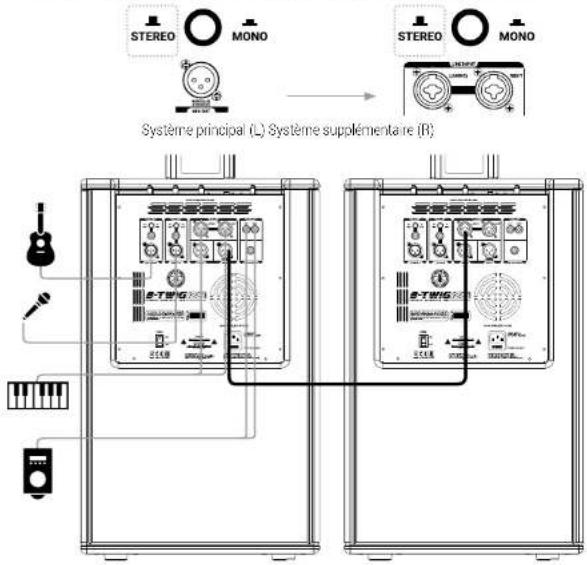

STÉRÉO - 2x B-TWIG 12 PRO

Utilisez cette configuration STÉRÉO pour sonoriser un environnement moyen avec deux systèmes B-TWIG12 PRO. Le signal présent sur le canal gauche (L) de toutes les entrées stéréo est associé et reproduit exclusivement par le système principal, tandis que le signal présent sur le canal droit (R) de toutes les entrées stéréo est associé et reproduit par le système supplémentaire.

Ajustez de manière homogène le MAIN LEVEL de chaque système.

REMARQUE : Le signal des entrées Mono CH1 et CH2 est reproduit de façon identique à gauche (système principal) et à droite (système supplémentaire).

APPLICATIONS

• Live band/Salles de répétition
- Piano Bar/Dj Set
• A/V Multimédia, salles de bal
• Installations fixes/Applications théâtrales

B-TWIG 12 PRO | Notice d'emploi

6 | DÉPANNAGE

PROBLÈME	VOYANTS LUMINEUX	SOLUTION
Aucun son ou son trop faible.	LED Power éteinte	Assurez-vous que l'appareil est branché correctement à la prise de courant.
	LED Power allumée mais MAIN LEVEL abaissée	Augmentez MAIN LEVEL
Distorsion	Led SIG/CLIP rouge	Atténuez le niveau des entrées et/ou de MAIN LEVEL.
	Led SIG/CLIP verde	Vérifiez le niveau de la source.Vérifiez la connexon parfaite entre le subwoofer et les éléments A/B.
Son résonant		Atténuez SUB LEVEL.
Son strident		Augmentez SUB LEVEL.Abaissez MAIN LEVEL.
Atténuation de certaines fréquences prédominantes, signal peu fidèle, ambiance réverbérante		Choisir un autre préréglage, en tenant compte également des caractéristiques acoustiques de l'environnement.

7 | SPÉCIFICATIONS TECHNIQUES

Type Sysième en colonne amplifié
Subwoofer (B-TWIC 12S PRO)	Caisson Bass reflex1 x enceinte custom de 12" en ferrite -2,5" VC
Kit enceintes en colonne(B-TWIC 12CS PRO)	12 x enceintes custom au néodyme de3,5" - 1" VC
Dispersion moyenne 120°
Réponse en fréquence 45Hz - 20kHz
SPL - MAX 126 dB
Amplification Classe D
Puissance de crête (LF+HF) 2600 W
Crossover 24dB/Oct @ 200Hz
DSP 568-t
Conversion audio AD/DA 24Bit / 49kHz
Égalisation système 4 Préréglages
Connecteurs I/O	CH1 & CH2 : 2 x XLR-F + 2 x jack6,35mm (1/4")CH 3 LINE IN : 2 x combo L/RTAPE IN : RCA L/RAUX IN : 1 x mini-jack 3.5mmSUB OUT/MIX OUT : 2 x XLR-MDFX FOOTWSWITCH : 1 x jack 6,35mm(1/4")
BLUETOOTH® V4.0
Modulation GFSK, n/4 DOPSK, BOPSK
Protocoles supportés	HFP V1.6, HSP V1.2, A2DP V1.2,AVRCP V1.4 DI V1.3
Puissance de transmission 5dBm
Bando de fréquence	2402 - 2480 MHz
Température de fonctionnement	-40°C to +80°C

Alimentation 220-240V~ 50-50Hz
Fusible T4A L 250V~
Max absorption de puissance 700 W
Mécanisme de fixation	Connecteur avec accrochage automatique et raccord circulaire Rotation enceintes - 90° droite/gauche
Matériau casson- Subwoofer	Multicouché15mm
- Enceintes en colonne / Élément de support	MDF haute densifié
Revêtement casson Peinture ant rayures haute résistance mécanque
Accessoires en option Housse de transport pour le kit de colonnes et le subwoofer
	B-TWIG 12S PRO B-TWIG 12CS PRO
Dimensions (L x H x P)	Subwoofer370 x 583 x 500mm.Édément de support:105 x 230 x 107mm.	Enceinte inférieure A:105 x 680 x 107mm.Enceinte supérieure B:105 x 680 x 107mm.
Poids	Subwoofer20,2KgÉlément de support:300kg	Enceinte inférieure A:5,1KgEnceinte supérieure B:5,2Kg

8 | NOTES

INHALTSVERZEICHNIS

POWER CONSUMPTION: 700W
(Replace fuse with same ratings) (Remplacer le fusible avec le même type)
MAINS INPUT: 220-240V\~50-60Hz

1MAINSINPUT

POWER CONSUMPTION: 700W
(Replace fuse with same ratings) (Remplacer le fusible avec le même type)
MAINS INPUT: 220-240V\~50-60Hz
FUSE: T4A L 250V\~

1MAINSINPUT

FRA, la informati one continues dans catten Zimbabwe et lettement envoligée contrôtes. Tout fois ne responsabilité ne saufir être engagée quant aux évenuelles infrastructures ou impérations ces informations locomains. Cette níveis ne peut plus l'oume une réponse à choon des problèmes qui peuvent évenuellement surveuant d'installation et l'utilisation de l'appareil session pour lequel et nous resta à votre trédite discaution pour tous renseignements et conséitie compématiques. A.E.B. Industriale Sir ne saufir être versu pour responsables des dominages ou incidents aux temps et aux personnes provenant par dépendant de l'installation ou du maksiva fonctionnement de l'appareil. A.F.B. Industriale Sir se réserve à faculté de modifié les spécifications et l'aspect du produit sans aucun préavis.
