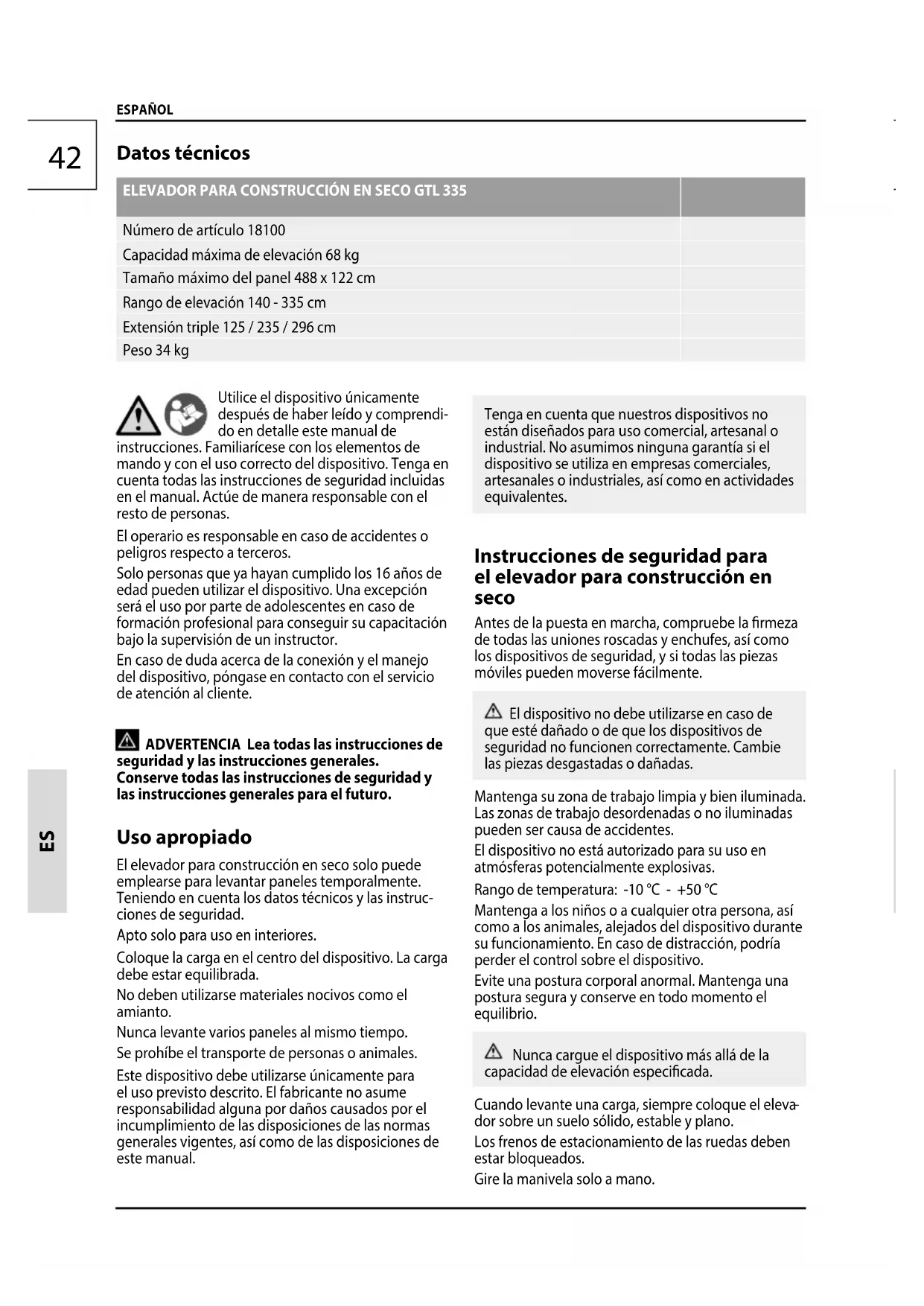

MANUAL DE USUARIO GTL 335 Güde
ESPAÑOL Por favor, lea este manual de instrucciones detenidamente antes de la puesta en marcha.
ELEVADOR PARA CONSTRUCCIÓN EN SECO GTL 335
Número de artículo 18100
Capacidad máxima de elevación 68 kg
Tamaño máximo del panel 488 x 122 cm
Rango de elevación 140 - 335 cm
Extensión triple 125 / 235 / 296 cm
Peso 34 kg
Utilice el dispositivo únicamente después de haber leído y comprendido en detalle este manual de
instrucciones. Familiarícese con los elementos de mando y con el uso correcto del dispositivo. Tenga en cuenta todas las instrucciones de seguridad incluidas en el manual. Actúe de manera responsable con el resto de personas.
El operario es responsable en caso de accidentes o peligros respecto a terceros.
Solo personas que ya hayan cumplido los 16 años de edad pueden utilizar el dispositivo. Una excepción será el uso por parte de adolescentes en caso de formación profesional para conseguir su capacitación bajo la supervisión de un instructor.
En caso de duda acerca de la conexión y el manejo del dispositivo, póngase en contacto con el servicio de atención al cliente.
ADVERTENCIA Lea todas las instrucciones de uridad y las instrucciones generales.
Conserve todas las instrucciones de seguridad y las instrucciones generales para el futuro.
Uso apropiado
El elevador para construcción en seco solo puede emplearse para levantar paneles temporalmente. Teniendo en cuenta los datos técnicos y las instrucciones de seguridad.
Apto solo para uso en interiores.
Coloque la carga en el centro del dispositivo. La carga debe estar equilibrada.
No deben utilizarse materiales nocivos como el amianto.
Nunca levante varios paneles al mismo tiempo.
Se prohíbe el transporte de personas o animales.
Este dispositivo debe utilizarse únicamente para el uso previsto descrito. El fabricante no asume responsabilidad alguna por daños causados por el incumplimiento de las disposiciones de las normas generales vigentes, así como de las disposiciones de este manual.
Tenga en cuenta que nuestros dispositivos no están diseñados para uso comercial, artesanal o industrial. No asumimos ninguna garantía si el dispositivo se utiliza en empresas comerciales, artesanales o industriales, así como en actividades equivalentes.
Instrucciones de seguridad para el elevador para construcción en seco
Antes de la puesta en marcha, compruebe la firmeza de todas las uniones roscadas y enchufes, así como los dispositivos de seguridad, y si todas las piezas móviles pueden moverse fácilmente.
El dispositivo no debe utilizarse en caso de e esté dañado o de que los dispositivos de buridad no funcionen correctamente. Cambie piezas desgastadas o dañadas.
Mantenga su zona de trabajo limpia y bien iluminada. Las zonas de trabajo desordenadas o no iluminadas pueden ser causa de accidentes.
El dispositivo no está autorizado para su uso en atmósferas potencialmente explosivas.
Rango de temperatura: -10 °C - +50 °C
Mantenga a los niños o a cualquier otra persona, así como a los animales, alejados del dispositivo durante su funcionamiento. En caso de distracción, podría perder el control sobre el dispositivo.
Evite una postura corporal anormal. Mantenga una postura segura y conserve en todo momento el equilibrio.
Nunca cargue el dispositivo más allá de la acidad de elevación especificada.
Cuando levante una carga, siempre coloque el elevador sobre un suelo sólido, estable y plano.
Los frenos de estacionamiento de las ruedas deben estar bloqueados.
Evite permanecer en la zona de peligro y asegúrese de que los demás no estén en peligro.
Observe el dispositivo de elevación y la carga durante todos los movimientos para poder reaccionar a tiempo en caso de fallo.
Haga que su dispositivo sea reparado solo por personal cualificado y solo con piezas de repuesto originales. De este modo se garantiza que la seguridad del dispositivo permanezca inalterada.
Asegúrese de que los signos de advertencia se mantengan en un estado apropiado.
Las herramientas que no se utilicen deben almacenarse en un lugar seco, lo más alto posible, fuera del alcance de los niños, o mantenerse inaccesibles.
No utilice ropa ancha o joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles, ya que estos podrían quedar atrapados en ellas. No utilice el dispositivo si está descalzo o si utiliza sandalias abiertas.
Riesgos residuales
Incluso con un uso correcto y respetando todas las disposiciones de seguridad, podrían existir riesgos residuales.
Las extremidades pueden ser aplastadas ndo se libera la carga.
Comportamiento en caso de emergencia
Lleve a cabo las medidas de primeros auxilios necesarias para la lesión correspondiente y solicite asistencia médica cualificada lo más rápido posible. Mantenga a la persona afectada protegida de otras posibles lesiones y tranquilícela. Cuando solicite ayuda, proporcione la siguiente información: 1. Lugar del accidente, 2. Tipo de accidente, 3. Número de heridos, 4. Tipo de lesión
Símbolos
ADVERTENCIA/¡Atención!
ADVERTENCIA - Leer el manual de instrucciones para reducir el riesgo de lesiones.
¡Utilizar guantes de protección!
¡Utilizar calzado de seguridad con puntas de acero!
Nunca cargue el dispositivo más allá de la capacidad de elevación especificada.
No esté de pie sobre el dispositivo ni intente conducir con él.
Proteger de la humedad. No exponer la máquina a la lluvia.
Advertencia de riesgo de tropiezo
Mantenga a las personas cercanas a una distancia segura respecto a la máquina (como mínimo, 5 m)
Advertencia de lesiones en las manos/Aplastamiento
Símbolo de conformidad CE
Mantenimiento
No lleve a cabo ningún tipo de modificación en el dispositivo. Las modificaciones se consideran inadecuadas y pueden provocar lesiones y daños.
Encargue una inspección a un experto una vez al año. Las reparaciones y trabajos no descritos en este manual deberán llevarse a cabo únicamente por especialistas cualificados.
Utilice únicamente accesorios y repuestos originales.
Solo un dispositivo con un mantenimiento regular y adecuado puede ser una herramienta satisfactoria. Un mantenimiento o cuidado insuficientes pueden ser origen de accidentes y lesiones no previsibles.
No limpie la máquina ni sus componentes con disolventes, líquidos inflamables o tóxicos. Para limpiar, utilice únicamente un paño húmedo.
Trate todas las piezas móviles con un aceite respetuoso con el medioambiente.
Si fuera necesario, encontrará una lista de repuestos en Internet en www.guede.com.
Conserve el dispositivo en un lugar seco.
Eliminación
Los dispositivos defectuosos y/o a eliminar deben entregarse en los puntos de recogida adecuados para su reciclaje.
Garantía
El periodo de garantía es de 12 meses para un uso industrial y de 24 meses para consumidores privados. Este comenzará en el momento de la compra del dispositivo.
La garantía cubre únicamente defectos causados por fallos de material o de fabricación. En caso de reclamación por un defecto a efectos de la garantía, deberá presentarse la factura original con la fecha de compra.
Queda excluido de la garantía cualquier uso no autorizado, tales como la sobrecarga del dispositivo, el uso de la violencia o daños causados por influencias externas o cuerpos extraños. El incumplimiento del manual de instrucciones y el desgaste normal quedan también excluidos de la garantía.
Información importante para el cliente
Por favor, tenga en cuenta que la devolución, tanto dentro como fuera del periodo de garantía, debe realizarse en el embalaje original. Gracias a esta medida, se evitan de forma eficaz daños de transporte innecesarios y su regulación, a menudo conflictiva. Únicamente con la caja original el dispositivo estará protegido de manera óptima, garantizando así una tramitación rápida.
Servicio
¿Tiene alguna pregunta técnica? ¿Una reclamación? ¿Necesita algún repuesto o un manual de instrucciones? En el sitio web de la empresa Güde GmbH & Co. KG (www.guede.com), en la sección de Servicio, le ayudaremos de forma rápida y lo menos burocrática posible. Por favor, ayúdenos a ayudarle. Para poder identificar su dispositivo en caso de reclamación, necesitamos el número de serie, así como el número de artículo y el año de construcción. Encontrará todos estos datos en la placa de características.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-mail: support@ts.guede.com
