| Tipo di prodotto | Sollevatore per pannelli di cartongesso (supporto motore) |
| Marca | Güde |
| Modello | GTL 335 |
| Nr. ordine | 18100 |
| Capacità di carico massima | 68 kg |
| Escursione di sollevamento | 140 - 335 cm |
| Formato pannello massimo | 488 x 122 cm |
| Estrazione telescopica | 3 livelli: 125 / 235 / 296 cm |
| Peso netto | 34 kg |
| Utilizzo | Solo interno |
| Intervallo di temperatura | da -10 °C a +50 °C |
| Azionamento | Manovella manuale |
| Freno delle ruote | Sì, blocco integrato |
| Manutenzione | Pulire con un panno umido; oliare le parti mobili con un olio ecologico |
| Sicurezza | Verificare i collegamenti prima dell'uso; non superare il carico; mantenere una distanza di 5 m |
| Ricambi | Disponibili su www.guede.com |
| Garanzia | 12 mesi uso professionale, 24 mesi consumatore |
| Riparazioni | Controllo annuale da parte di un esperto; riparazioni da personale qualificato autorizzato |
Domande frequenti - GTL 335 Güde
Domande degli utenti su GTL 335 Güde
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Supporto motore in formato PDF gratuitamente! Trova il tuo manuale GTL 335 - Güde e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTL 335 del marchio Güde.
MANUALE UTENTE GTL 335 Güde
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA \_\_\_\_ 24
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE 27
Cesky TECHNICKÉ ÚDAJE | POUŽITÍV SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY | ÚDRŽBA | ZÁRUKA \_\_\_\_ 30
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODLA PREDPISOV | BEZPEČNOTNÉ POKYNY | ÚDRZBA | ZÁRUKA 33
Magyar MÜSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS 36
Polski DANETECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM || WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA | KONSERWACJA || GWARANCJA \_\_\_\_ 39
Español DATOS TÉCNICOS | USO PREVISTO | INSTRUCCIONES DE SEGURIDAD | MANTENIMIENTO | GARANTÍA \_\_\_\_ 42

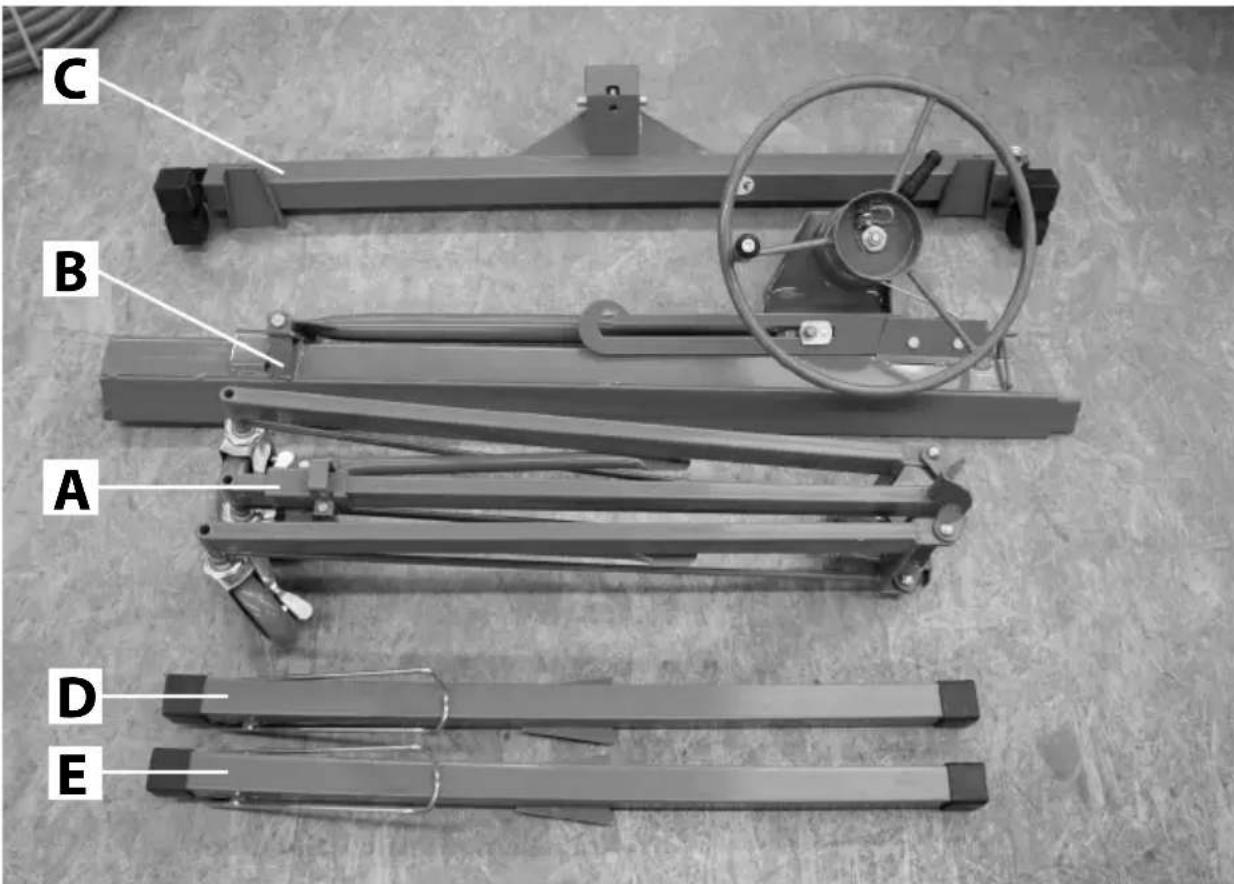

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM | ZAKRES DOSTAWY | VOLUMEN DE SUMINISTRO


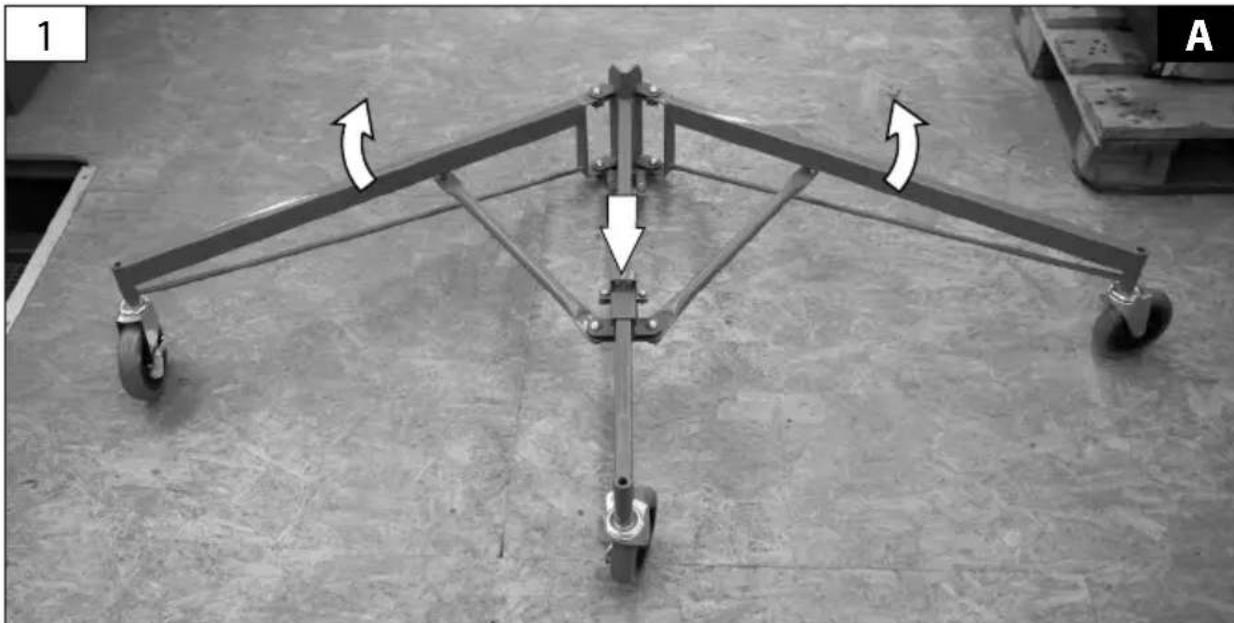

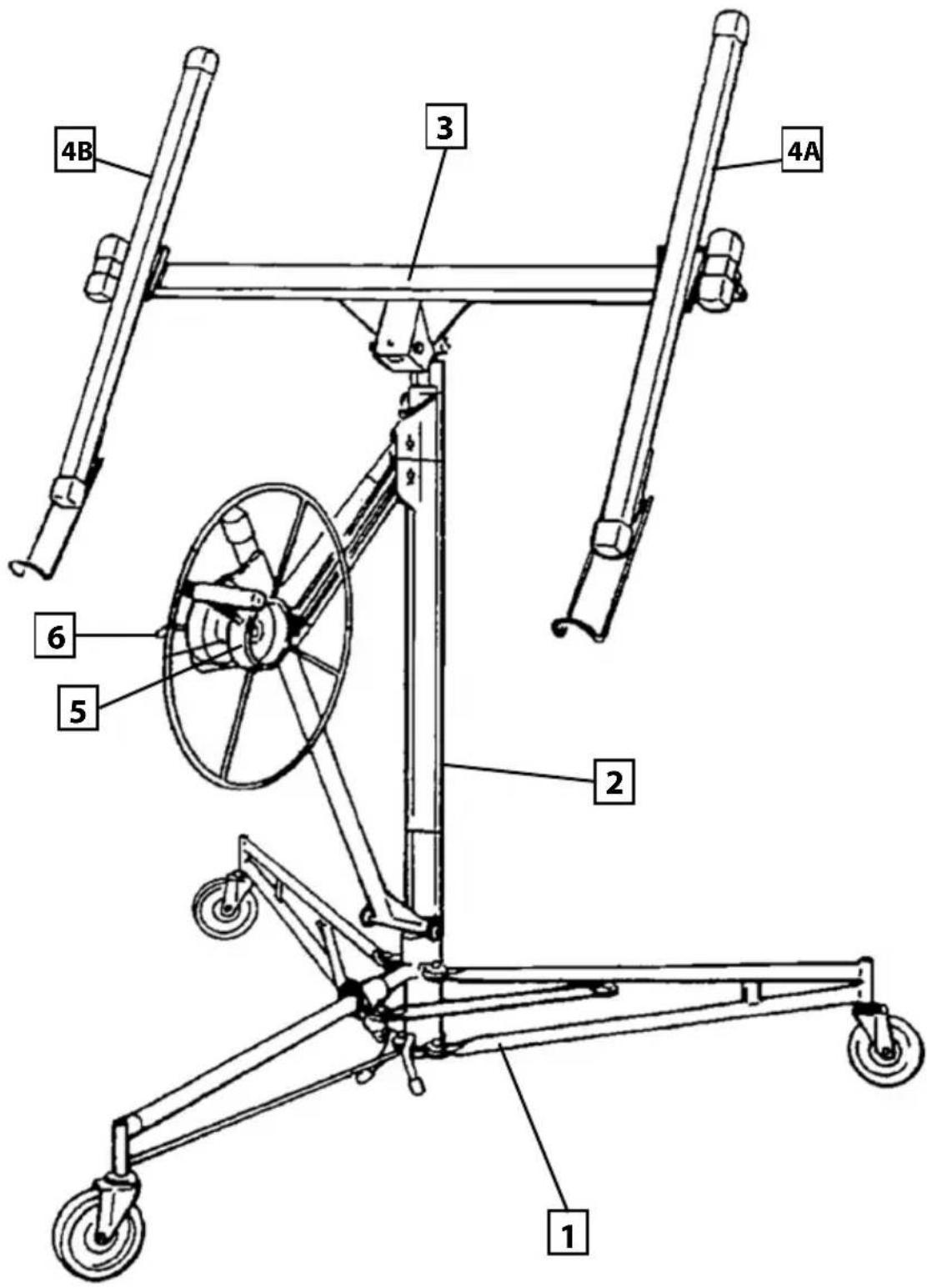

4B 3 4A 2 6 5 1| 1 | DE Montage | ES Montaje |
| EN Assembly | ||
| FR Montage | ||
| IT Montaggio | ||
| NL Montage | ||
| CZ Montáž | ||
| SK Montáž | ||
| HU Szerelés |
| 2 | DE | Betrieb | ES | Funcionamiento |
| EN | Operation | |||
| FR | Fonctionnement | |||
| IT | Esercizio | |||
| NL | Gebruik | |||
| CZ | Provoz | |||
| SK | Prevádzka | |||
| HU | Üzemeltetés |
| N.° de articulo 18100 | |
| Portata massima 68 kg | |
| Dimensioni delle lastre max. | 488 x 122 cm |
| Area di sollevamento 140 - 335 cm | |
| Tripla estrazione 125 / 235 / 296 cm | |
| Peso 34 kg |
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in
conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.
L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.
Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni. L'eccezione rappre senta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.
Avvertenza Leggere tutte le istruzioni ed ertimenti di sicurezza.
Conservare tutte le indicazioni e istruzioni di sicurezza per il loro futuro uso.
Uso in conformità alla destinazione
L'alzalastre per cartongesso deve essere utilizzato solo per il rapido sollevamento di pannelli per sistema a secco. Con riferimento ai dati tecnici ed alle istruzioni di sicurezza
E' adatto solo per gli spazi chiusi.
Posizionare il carico centralmente sull'apparecchio. Il carico deve essere equilibrato.
Non è consentito utilizzare materiali nocivi, come l'amianto.
Non sollevare mai più lastre contemporaneamente.
È vietato il trasporto di persone o animali.
Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.
Facciamo presente che i nostri dispositivi, visto il loro scopo previsto, non sono costruiti per l'uso professionale, artigianale o industriale. Qualora il dispositivo dovesse essere utilizzato presso gli esercizi artigianali, professionali o industriali, oppure per le attività analoghe, non possiamo assumerci alcuna garanzia.
NORME DI SICUREZZA Elevatore per cartongesso
Prima di ogni messa in funzione controllare tutti i raccordi a vite e ad inserimento, anche i dispositivi di protezione, riguardando la rigidità e serraggio giusto e la funzione non disturbata di tutte le parti mobili.
⚠ L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.
Tenere la postazione di lavoro pulita e ben illuminata. Il disordine oppure la postazione di lavoro non illuminata possono essere causa di incidenti.
L'apparecchio non è destinato all'uso in zone a rischio di esplosione.
Variazione temperatura: -10 °C - +50 °C
Durante l'uso dell'apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura. Ogni eventuale distrazione può comportare la perdita del controllo sull'elettroutensile.
Evitare una posizione anomala del corpo. Mettersi in posizione sicura e mantenere l'equilibrio in ogni situazione.
⚠️ Non caricare l'apparecchio oltre la capacità di sollevamento specificata.
Durante il sollevamento del carico sempre posizionare il cric su una superficie ferma, solida e piana.
I freni di stazionamento sulle ruote devono essere chiusi.
Girare la manovella solo a mano.
Pericolo di lesioni!
Evitare di sostare nella zona di pericolo e assicurarsi che non vi sia rischio per altre persone.
Tenere sotto osservazione l'alzalastre e il carico durante tutti i suoi movimenti per poter reagire tempestivamente in caso di malfunzionamento.
Far riparare il proprio dispositivo solo dal personale specializzato e qualificato utilizzando solo i ricambi originalin tal modo potrà essere salvaguardata la sicurezza dell'elettroutensile.
Assicurarsi che i cartelli di indicazione restino in buone condizioni.
Gli utensili che non vengono utilizzati devono essere conservati in luogo asciutto, possibilmente in alto, al di fuori della portata di bambini oppure in un luogo non accessibile.
Non portare vestito lungo o gioielli. I cappelli, vestiti e guanti devono trovarsi fuori dalla portata delle parti mobili, in quanto potrebbero essere intrappolati dalle parti in movimento. Non utilizzate l'apparecchio se avete piedi nudi o sandali aperti.
Pericoli residuali
Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.
Durante l'abbassamento dei carichi può ificarsi schiacciamento degli arti.
Comportamento in caso d'emergenza
Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni: 1. Luogo dell'incidente, 2. Tipo dell'incidente, 3. Numero dei feriti, 4. Tipo della ferita
Simboli
AVVERTENZA / Attenzione!
AVVERTENZA - Per ridurre il rischio di una lesione, leggere il manuale operativo.
Indossare guanti protettivi!
Indossare le scarpe antifortunistiche con puntali in acciaio!
Non caricare l'apparecchio oltre la capacità di sollevamento specificata.
Non stare sopra il dispositivo e non provare a guidarlo.
Proteggerli dalla umidità. Non esporre la macchina alle intemperie.
Pericolo di inciampo
Tenere le persone circostanti in distanza sicura dall'apparecchio (min. 5 m)
Pericolo di lesioni alle mani / contusioni
Simbolo CE
Manutenzione
Non apportare alcuna modifica al dispositivo. Ogni eventuale modifica è considerata non conforme e può causare gravi lesioni e danni materiali.
Far eseguire un controllo annuale da parte di un tecnico esperto.
Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.
Utilizzare solo gli accessori e ricambi originali.
Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.
Tutte le parti mobili trattare con olio ecologico.
In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.
Conservare l'apparecchio in un luogo asciutto.
Smaltimento
Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.
La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.
Informazioni importanti per il cliente
Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.
Servizio
Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Technische Gegevens
LIFT VOOR DROGE MONTAGEBOUW GTL 335
Artikel-Nr. 18100
Max. hefvermogen 68 kg
Gire la manivela solo a mano.
Riesgo de lesiones
Traduzione della dichiarazione di conformità CE
Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.
Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
