MANUAL DE USUARIO 870 Extreme3 R2.0 ASROCK

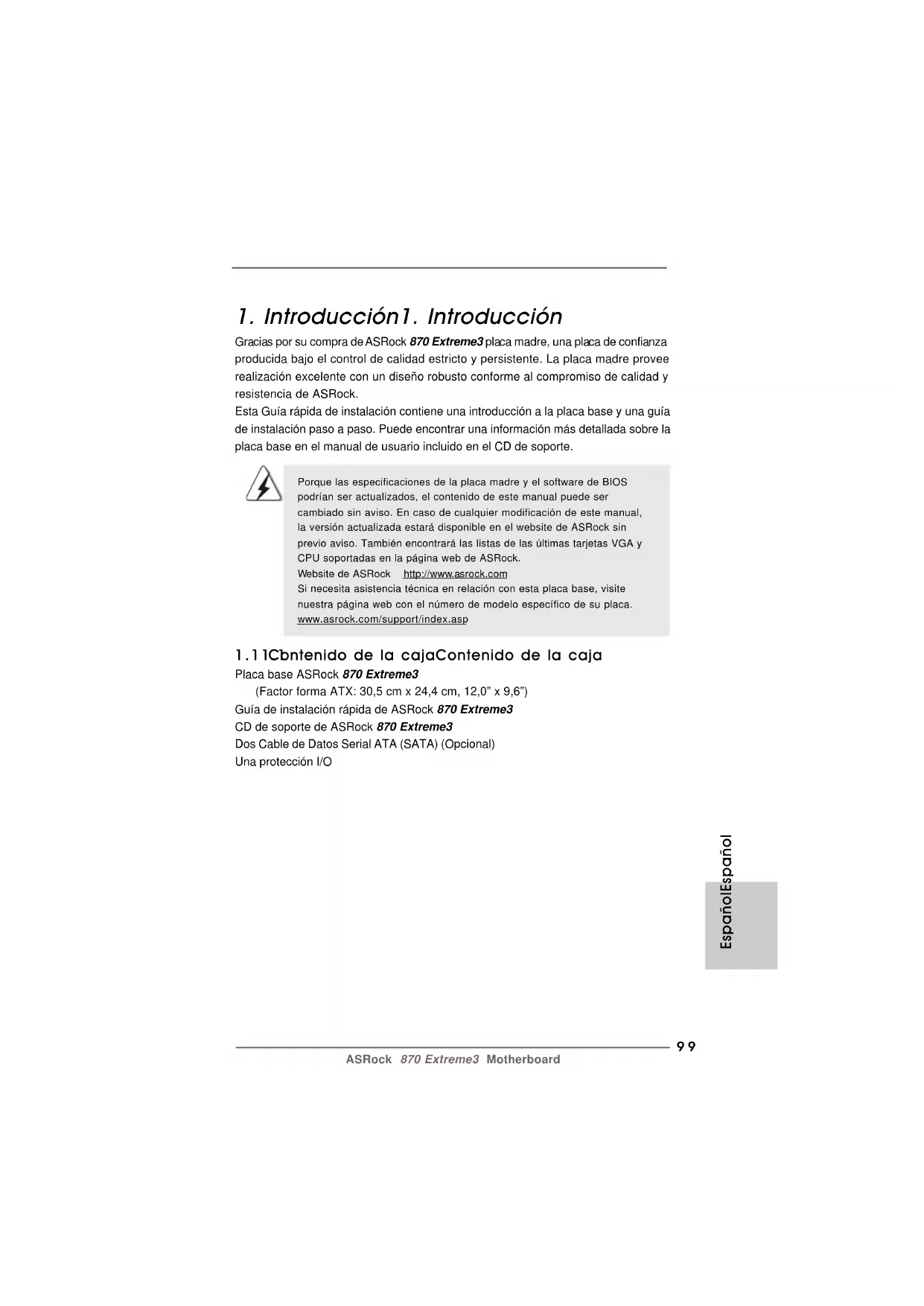

1. Introducción1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock 870 Extreme3 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte. Porque las especificaciones de la placa madre y el software de BIOSpodrían ser actualizados, el contenido de este manual puede sercambiado sin aviso. En caso de cualquier modificación de este manual,la versión actualizada estará disponible en el website de ASRock sinprevio aviso. También encontrará las listas de las últimas tarjetas VGA yCPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visitenuestra página web con el número de modelo específico de su placa.www.asrock.com/support/index.asp

Contenido de la cajaContenido de la caja Contenido de la cajaContenido de la caja Contenido de la caja Placa base ASRock 870 Extreme3 (Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”) Guía de instalación rápida de ASRock 870 Extreme3 CD de soporte de ASRock 870 Extreme3 Dos Cable de Datos Serial ATA (SATA) (Opcional) Una protección I/O EspañolEspañol EspañolEspañol Español100100

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

EspecificaciónEspecificación EspecificaciónEspecificación Especificación Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6” - Todo diseño de Capacitor Sólido Procesador - Compatibilidad con procesadores con conector AM3+ - Compatibilidad con procesadores con conector AM3: procesador AMD Phenom

- Compatible con CPU de ocho núcleo - Con soporte UCC (Unlock CPU Core) (vea ATENCIÓN 1) - Diseño de fases de potencia V4 + 1 - Compatible con CPU de hasta 140W - Con soporte para tecnología Cool ‘n’ Quiet

de AMD - FSB 2600 MHz (5.2 GT/s) - Admite tecnología de aumento de velocidad liberada (vea ATENCIÓN 2) - Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0) Chipset - North Bridge: AMD 870 - South Bridge: AMD SB850 Memoria - Soporte de Tecnología de Memoria de Doble Canal (ver ATENCIÓN 3) - 4 x DDR3 DIMM slots - Apoya DDR3 1866(OC)/1800(OC)/1600(OC)/1333/1066/800 non-ECC, memoria de un-buffered (vea ATENCIÓN 4) - Máxima capacidad de la memoria del sistema: 32GB (vea ATENCIÓN 5) Ranuras de - 2 x ranuras PCI Express 2.0 x16 Expansión (modo sencillo a x16 o dual a x8/x8) - 2 x ranura PCI Express 2.0 x1 - 2 x ranuras PCI - Soporta ATI

Audio - 7.1 CH HD Audio con Protección de Contenido (Realtek ALC892 Audio Codec) - Compatible con audio Blu-ray de alta calidad LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Atheros

ASRock 870 Extreme3 Motherboard Entrada/Salida I/O Panel de Panel - 1 x puerto de teclado PS/2 Trasero - 1 x puerto de salida coaxial SPDIF - 1 x puerto de salida óptica SPDIF - 6 x puertos USB 2.0 predeterminados - 1 x Conector eSATA3 - 2 x puertos USB 3.0 predeterminados - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD) - 1 x puerto IEEE 1394 - 1 x conmutador de borrado de memoria CMOS - Conexión de audio: Altavoz lateral / Altavoz trasero / Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 6) SATA3 - 5 x conectores SATA 3 de 6,0 Gb/s compatibles con funciones RAID (RAID 0, RAID1, RAI 0+1 y RAID 5), NCQ, AHCI y de “Hot Plug” (conexión en caliente) USB 3.0 - 2 x puertos USB 3.0 con chip Etron EJ168A compatibles con USB 1.0/2.0/3.0, hasta 5 Gb/s Conectores - 5 x conexiones SATA3, admiten una velocidad de transferencia de datos de hasta 6,0Gb/s - 1 x Cabezal de Módulo Infrarrojos - 1x En-tête de port COM - 1 x cabecera IEEE 1394 - 1 x cabecera HDMI_SPDIF - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentacion - 24-pin cabezal de alimentación ATX - 8-pin conector de ATX 12V power - Conector de audio de panel frontal - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) - 1 x Dr. Debug (indicador LED de avería de 7 segmentos) Conmutador - 1 x conmutador de borrado de memoria CMOS con indicador rápido LED - 1 x conmutador de encendido con indicador LED - 1 x conmutador de reinicio con indicador LED EspañolEspañol EspañolEspañol Español102102

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español BIOS - 32Mb AMI BIOS legal UEFI AMI compatible con GUI - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free setup” - Soporta SMBIOS 2.3.1 - Múltiple ajuste de CPU VID, VCCM, NB, SB Voltage CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión de prueba), Utilidad AMD OverDrive

, AMD Fusion, AMD Fusion Media Explorer, conjunto de aplicaciones ASRock (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 7) Única - Instant Boot - ASRock Instant Flash (vea ATENCIÓN 8) - ASRock AIWI (vea ATENCIÓN 9) - ASRock APP Charger (vea ATENCIÓN 10) - SmartView (vea ATENCIÓN 11) - ASRock XFast USB (vea ATENCIÓN 12) - Amplificador Híbrido: - Stepless control de frecuencia de CPU (vea ATENCIÓN 13) - ASRock U-COP (vea ATENCIÓN 14) - Protección de Falla de Inicio (B.F.G..) Monitor Hardware - Sensibilidad a la temperatura del procesador - Sensibilidad a la temperatura de la placa madre - Taquimetros de los ventiladores del procesador y del CPU / chasis / alimentacion - Ventilador silencioso para procesador - Control de ajuste de la velocidad del ventilador de la CPU y el chasis - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore OS - En conformidad con Microsoft

64 bits / XP / XP Media Center / XP 64 bits Certificaciones - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) (vea ATENCIÓN 15)

• Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com103103

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ATENCIÓN!

1. La función ASRock UCC (Unlock CPU Core, desbloquear núcleo la CPU)

simplifica la activación de una CPU AMD. Con sólo activar la opción “Unlock CPU Core” (desbloquear núcleo la CPU) en el UEFI, es posible desbloquear el núcleo de CPU adicional y disfrutar de un aumento de rendimiento instantáneo. La activación de la función UCC permite elevar la potencia de una CPU de doble o triple núcleo a un nivel equivalente al de una CPU de cuádruple núcleo y, en el caso de algunas CPUs, entre ellas las CPUs de cuádruple núcleo, aumentar el tamaño de la memoria caché L3 hasta 6 MB, lo cual le permitirá disfrutar de una CPU de mayor rendimiento a un precio más económico. Recuerde que la función UCC sólo es compatible con CPUs AM3/AM3+ y que, además, no todas las CPUs AM3/AM3+ admiten esta función debido a que el núcleo oculto de algunas CPUs puede provocar errores de funcionamiento.

2. Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacionado” en la página 33 para obtener detalles.

3. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes de

implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 108 para su correcta instalación.

4. Que la velocidad de memoria de 1866/1800/1600 MHz se admita o no se

admita, depende de la configuración AM3/AM3+ Procesador que adopte. Si desea adoptar el módulo de memoria DDR3 1866/1800/1600 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com

5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe dicha limitación.

6. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.104104

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

7. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, con- trol de ventiladores, función de aumento de la velocidad del reloj, DNA OC y IES. La función de supervisión de hardware, muestra las principales lecturas del sistema. La función de control de los ventiladores, muestra la velocidad y la temperatura de los ventiladores y permite ajustarlas. La función de aumento de la velocidad del reloj, permite aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo del sistema. La función DNA OC permite guardar la confi guración OC como un perfi l y compartirla con sus amigos. Después, sus amistados pueden cargar el perfi l OC en sus propios sistemas para obtener la misma confi guración OC. En el protector de energía inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede reducir el número de fases de salida para mejorar la efi ciencia cuando los núcleos de la CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite nuestro sitio Web para obtener los procedimientos de funcionamiento de ASRock Extreme Tuning Utility (AXTU). Sitio Web de ASRock: http://www.asrock.com

8. ASRock Instant Flash es una utilidad de programación del BIOS que se

encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de configuración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad flash USB, unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco flexible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad flash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

9. Disfrutar de juegos controlados por movimientos intuitivos ya no solo es

posible con Wii. La utilidad ASRock AIWI presenta una nueva forma de interactuar con los juegos para PC. ASRock AIWI es la primera utilidad del mundo en convertir su iPhone o iPod touch en un mando que le permitirá controlar sus juegos para PC. Tan solo tiene que instalar la utilidad ASRock AIWI desde el sitio web oficial de ASRock AIWI, o bien mediante el CD de soporte de software de ASRock en su placa base, y también descargarse gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch. Conecte su PC y dispositivos de Apple por Bluetooth o a través de redes WiFi y, a continuación, podrá comenzar a disfrutar de emocionantes juegos controlados por movimientos. Además, no deje de visitar con frecuencia el sitio web oficial de ASRock, puesto que pondremos a su disposición continuamente los juegos compatibles más actuales. Sitio web de ASRock: http://www.asrock.com/Feature/Aiwi/index.asp105105

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

10. Si desea una forma más rápida y menos limitada de cargar sus dispositivos

de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspendido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/ AppCharger/index.asp

11. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows

64 bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de

almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

13. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

14. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

15. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la alimentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cumpla con la directiva EuP debe satisfacer el estándar, es decir, la eficiencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles.106106

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

2. Instalación2. Instalación

2. Instalación2. Instalación

Esta placa base tiene un factor de forma ATX (12,0 pulgadas x 9,6 pulgadas, 30,5 cm. x 24,4 cm). Antes de instalar la placa base, estudie la configuración de su chasis para asegurarse de que la placa base cabe en él. Precaución de Pre-instalaciónPrecaución de Pre-instalación Precaución de Pre-instalaciónPrecaución de Pre-instalación Precaución de Pre-instalación Tenga en cuenta las precauciones siguientes antes de instalar los componentes de la placa base o cambiar cualquier configuración de la placa base.

1. Desconecte el cable de electricidad antes de tocar

cualquier componente.

2. Para prevenir daño del componente de la placa madre por

electricidad estástica, NUNCA ponga su placa madre directamente sobre la alfombra y otros por el estilo. Póngase la pulsera anti-estástica o toquelo a cualquier objecto de tierra, por ejémplo como el cabinete de su computador, para liberar cualquiera carga estástica.

3. Tome componentes por la margen y no toque los ICs.

4. Ponga cualquier componente deslocalizado sobre la bolsa

anti-estástica que viene con la placa madre.

5. Al colocar los tornillos en sus agujeros para fijar la placa

madre en el chasis, no los apriete demasiado. Eso podría dañar la placa madre. Antes de instalar o extraer cualquier componente, asegúrese de que laalimentación está desactivada o de que el cable de alimentación estádesconectado de la fuente de alimentación. Si no lo hace podría provocarserios daños en la placa base, los periféricos y/o componentes.107107

2.1 Instalación de Procesador2.1 Instalación de Procesador

2.1 Instalación de Procesador2.1 Instalación de Procesador

2.1 Instalación de Procesador

Paso 1. Desbloquee el zócalo arrastrando la palanca hacia afuera y hacia arriba en un ángulo de 90

Paso 2. Coloque la CPU directamente arriba del conector de manera que la esquina de la CPU con el triángulo dorado corresponda con la esquina del conector que tiene un triángulo pequeño. Paso 3. Coloque cuidosamente el CPU en el zócalo. El CPU se encaja al zócalo a una sola orientación. No esfuerce el CPU en el zócalo para prevenir encorvados de los pins del CPU. Si no puede encajar el CPU, examine su orientación o examine si los pins están ya encorvados. Paso 4. Encierre el zócalo bajando la palanca.

Instalación del VInstalación del V Instalación del VInstalación del V Instalación del V entilador y el Rentilador y el R entilador y el Rentilador y el R entilador y el R adiador de la CPUadiador de la CPU adiador de la CPUadiador de la CPU adiador de la CPU Después de instalar la CPU en esta placa base, es necesario instalar un radiador y un ventilador más grandes para disipar el calor. También necesitará pulverizar grasa pasta térmica entre la CPU y el radiador para mejorar la disipación de calor. Asegúrese de que la CPU y el radiador se encuentran colocados con seguridad y hacen buen contacto entre sí. Conecte entonces el ventilador de la CPU al conector CPU FAN (CPU_FAN1, consulte Página 2, N. 6). Para realizar la instalación correctamente, consulte el manual de instrucciones del ventilador de la CPU y el radiador. PASO 1:Levante la Palanca delZócaloPASO 2 / PASO 3:Encaje el Triángulo Dorado de laCPU Con el Triángulo Pequeñode la Esquina del ZócaloPASO 4:Apriete Hacia Abajo y BloqueeLa Palanca del Zócalo EspañolEspañol EspañolEspañol Español Palancalevantada 90°Triángulo Doradode la CPUTriángulo Pequeñoen la Esquina delZócalo108108

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

2.3 Instalación de Memoria2.3 Instalación de Memoria

2.3 Instalación de Memoria2.3 Instalación de Memoria

2.3 Instalación de Memoria

La placa 870 Extreme3 ofrece cuatro ranuras DIMM DDR3 de 240 pines, y soporta Tecnología de Memoria de Doble Canal. Para la configuración de doble canal, necesitará instalar siempre pares DIMM DDR3 idénticos (de la misma marca, velocidad, tamaño y tipo) en las ranuras del mismo color. En otras palabras, tendrá que instalar pares DDR3 DIMM de Doble Canal A (DDR3_A1 y DDR3_B1; Ranuras Azul; consulte la p. 2 N. 7) o pares idénticos DDR3 DIMM en el Doble Canal B (DDR3_A2 y DDR3_B2; Ranuras Blanco; consulte p.2 N.8), de modo que pueda activarse la Tecnología de Memoria de Doble Canal. Esta placa base también le permite instalar cuatro DIMMs DDR3 para configuración de doble canal. Esta placa base también permite instalar cuatro módulos DDR3 DIMM para configuraciones de doble canal, siempre que instale módulos DDR3 DIMM idénticos en las cuatro ranuras. Puede consultar la tabla de configuración de memoria de doble canal que se muestra a continuación. Configuraciones de Memoria de Doble Canal DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Ranura (Ranura (Ranura (Ranura Azul) Blanco) Azul) Blanco) (1) Populada - Populada - (2) - Populada - Populada (3) Populada Populada Populada Populada

• Para la configuración (3), instale DIMM DDR3 idénticas en las cuatro ranuras.

1. Por favor, instale el módulo de memoria en la ranura blanca (DDR3_A2

o DDR3_B2) para que se le asigne la máxima prioridad.

2. Si quiere instalar dos módulos de memoria, para una compatibilidad

y fiabilidad óptimas, se recomienda que los instale en las ranuras del mismo color. En otras palabras, instálelas en las ranuras azul (DDR3_A1 y DDR3_B1), o en las ranuras blanco (DDR3_A2 y DDR3_B2).

3. Si se instalan sólo un módulo de memoria o tres módulos de memoria

en las ranuras DIMM DDR3 de esta placa base, no será posible activar la Tecnología de Memoria de Doble Canal.

4. Si un par de módulos de memoria NO está instalado en el mismo

“Canal Doble”, por ejemplo, al instalar un par de módulos de memoria en DDR3_A1 y DDR3_A2, no será posible activar la Tecnología de Memoria de Doble Canal.

5. No se permite instalar módulos DDR o DDR2 en la ranura DDR3; si

lo hace, esta placa base y los módulos DIMM pueden resultar dañados.109109

ASRock 870 Extreme3 Motherboard Instalación de una DIMMInstalación de una DIMM Instalación de una DIMMInstalación de una DIMM Instalación de una DIMM Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema. Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la ranura de memoria. Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura. DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la ranura con una orientación incorrecta, provocará daños permanentes en la placa base y en la DIMM. Paso 3. Inserte la DIMM con firmeza dentro de la ranura hasta que los clips de sujeción de ambos lados queden completamente introducidos en su sitio y la DIMM se haya asentado apropiadamente. EspañolEspañol EspañolEspañol Español

6. Si adopta los módulos de memoria DDR3 1866/1800/1600 en esta

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

Instalación de TInstalación de T Instalación de TInstalación de T Instalación de T arjetas de Expansiónarjetas de Expansión arjetas de Expansiónarjetas de Expansión arjetas de Expansión Paso 1. Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o el cable de alimentación desconectado. Lea la documentación que acompaña a la tarjeta de expansión y realice las configuraciones de hardware necesarias para la tarjeta antes de iniciar la instalación. Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar. Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje firmemente la tarjeta en la ranura. Paso 4. Asegure la tarjeta con tornillos.

1. Si desea instalar sólo una tarjeta PCI Express VGA en esta placa base,

instálela en la ranura PCIE2.

2. Si desea hacer uso del modo CrossFireX

, instale dos tarjetas gráficas PCI Express x16 en las ranuras PCIE2 y PCIE4. De este modo, ambas ranuras funcionarán con un ancho de banda de x8.

3. Conecte un ventilador de chasis al conector de ventilador de chasis de la

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

Manual de uso de CrossFireXManual de uso de CrossFireX Manual de uso de CrossFireXManual de uso de CrossFireX Manual de uso de CrossFireX TMTM TMTM

Esta placa base es compatible con las tecnologías CrossFireX

. La tecnología CrossFireX

ofrece los medios más avanzados disponibles destinados a combinar varias unidades de procesado gráfico (GPU) de alto rendimiento en un único PC. Combinando una amplia gama de modos de funcionamiento diferentes con un diseño de software inteligente y un innovador mecanismo de interconexión, CrossFireX

le permitirá disfrutar del nivel de rendimiento más alto posible y las imágenes de mayor calidad en cualquier aplicación 3D. Actualmente, CrossFireX

es compatible con los sistemas operativos Windows

es compatible únicamente con el sistema operativo Windows

/ 7. Consulte el sitio web de AMD si desea obtener más información acerca de las actualizaciones de los controladores de ATI

. Por favor, siga los procedimientos de instalación de la página 17 para conocer las instrucciones detalladas.

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”. Jumper Setting Limpiar CMOS (CLRCMOS1, jumper de 3 pins)(ver p.2, No. 26) Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en CMOS incluyen informaciones de la configuración del sistema, tales como la contraseña del sistema, fecha, tiempo, y parámetros de la configuración del sistema. Para limpiar y reconfigurar los parametros del sistema a la configuración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, utilice una cubierta de jumper para aislar las agujas pin2 y pin3 en CLRCMOS1 durante 5 segundos. Por favor acuérdase de quitar el jumper cap después de limpiar el COMS. Por favor acuérdase de quitar el jumper cap después de limpiar el COMS. Si necesita borrar la CMOS cuando acabe de finalizar la actualización de la BIOS, debe arrancar primero el sistema y, a continuación, apagarlo antes de realizar la acción de borrado de CMOS. Short Open Valor predeterminado Restablecimiento dela CMOS112112

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

Los conectores no son jumpers. Por favor no ponga jumper caps sobre los conectores. El colocar cubiertas de puentes sobre los conectores provocará un daño permanente en la placa base. Conector Figure Descripción Conexiones de serie ATA3 Estas cinco conexiones de (SATA3_1: vea p.2, N. 18) serie ATA3 (SATA3) admiten(SATA3_2_3: vea p.2, N. 17) cables SATA para dispositivos(SATA3_4_5: vea p.2, N. 16) de almacenamiento internos. La interfaz SATAII / SATA3 actual permite una velocidad de transferencia de 6.0 Gb/s. Cabezal USB 2.0 Además de seises puertos (9-pin USB6_7) USB 2.0 predeterminados en el(ver p.2, No. 29) panel de E/S, hay tres bases de conexiones USB 2.0 en esta placa base. Cada una de (9-pin USB8_9) estas bases de conexiones(ver p.2, No. 28) admite dos puertos USB 2.0.(9-pin USB10_11)(ver p.2, No. 27) Cabezal de Módulo Infrarrojos Este cabezal soporta un (5-pin IR1) módulo infrarrojos de(vea p.2, N. 32) transmisión y recepción wireless opcional.

SATA3_1SATA3_2SATA3_3SATA3_4SATA3_5

Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser (Opcional) conectado con el disco duro de SATA3 o el conectador de SATA3 en esta placa base.113113

ASRock 870 Extreme3 Motherboard Conector del Panel del Este conector acomoda varias systema funciones de panel frontal del (9-pin PANEL1) systema. (vea p.2, No. 22) Cabecera de indicador LED de encendido Conecte el indicador LED de (3-pin PLED1) encendido del chasis a esta (vea p.2, N. 20) cabecera para conocer el estado de encendido del sistema. El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1. El indicador LED se apagará en los estados S3/S4 o S5 (apagado). Conector de audio de panel Este es una interface para frontal cable de audio de panel frontal (9-pin HD_AUDIO1) que permite conexión y control (vea p.2, No. 39) conveniente de apparatos de Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable

de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del

panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. En sistemas operativos Windows

XP / XP 64-bit: Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora). A continuación, haga clic en “FrontMic” (Micrófono frontal). En sistemas operativos Windows

64-bit: Acceda a la ficha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). EspañolEspañol EspañolEspañol Español114114

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español Conectores de ventilador de chasis y alimentación (4-pin CHA_FAN1) (vea p.2, N. 9) (3-pin CHA_FAN2) (vea p.2, N. 11) (3-pin CHA_FAN3) (vea p.2, N. 12) (3-pin PWR_FAN1) (vea p.2, N. 4) Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa. Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y (4-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, No. 6) con el conector de tierra. Cabezal de alimentación ATX Conecte la fuente de (24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.2, No. 10)

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos Cabezal del altavoz del chasis Conecte el altavoz del chasis a (4-pin SPEAKER1) su cabezal. (vea p.2, No. 21) (3-pin CPU_FAN2) (vea p.2, N. 5)115115

ASRock 870 Extreme3 Motherboard Cabezal del puerto COM Este cabezal del puerto COM (9-pin COM1) se utiliza para admitir un (vea p.2, No. 30) módulo de puerto COM. Jefe de IEEE 1394 Además de un puerto de IEEE (9-pin FRONT_1394) 1394 del defecto en el panel de (ver p.2, N. 25) I/O, hay un jefe de IEEE 1394 (FRONT_1394) en esta placa base. Este jefe de IEEE 1394 puede apoyar un puerto de IEEE 1394. Conector de ATX 12V power Tenga en cuenta que es (8-pin ATX12V1) necesario conectar este (vea p.2, No. 1) conector a una toma de corriente con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender. Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte su fuente de energía junto con Pin 1 y Pin 5. Instalación de Fuente de Energía de 4-Pin ATX 12V EspañolEspañol EspañolEspañol Español Instalación de una Fuente de Alimentación ATX de 20 Pins A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español No podrá utilizar la función del conmutador Clear CMOS (Borrado dememoria CMOS) si configura la contraseña del sistema. Si desea borrar losvalores almacenados en la memoria CMOS, elimine primero la contraseñadel sistema o consulte la descripción del puente “Clear CMOS Jumper”(Puente de borrado de memoria CMOS) en la página 111.

Conmutadores rápidosConmutadores rápidos Conmutadores rápidosConmutadores rápidos Conmutadores rápidos Esta placa base dispone de tres conmutadores rápidos: conmutador de encendido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien borrar el contenido de la memoria CMOS. Conmutador de encendido (PWRBTN)(vea p.2, N. 24) Conmutador de reinicio (RSTBTN)(vea p.2, N. 23) El conmutador de encendido es un conmutador rápido que permite al usuario encender / apagar rápidamente el sistema. El conmutador de borrado de memoria CMOS es un conmutador rápido que permite al usuario borrar rápidamente el contenido de la memoria CMOS. Conmutador de borrado de memoria CMOS (CLRCBTN)(vea p.3, N. 14) El conmutador de reinicio es un conmutador rápido que permite al usuario reiniciar rápidamente el sistema. RESET clr CMOS

Indicador LED de depuraciónIndicador LED de depuración Indicador LED de depuraciónIndicador LED de depuración Indicador LED de depuración El indicador LED de depuración instalado en la placa se utiliza para presentar información en forma de códigos que facilitan la resolución de problemas. Consulte los diagramas de las páginas 27, 28, 29 y 30 si desea obtener más información acerca de la lectura de los códigos del indicador LED de depuración. Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece (HDMI_SPDIF1 de 2 pin) una salida SPDIF la tarjeta VGA(ver p.2, No. 33) HDMI, permite al sistema conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera.117117

Guía de instalación del controladorGuía de instalación del controlador Guía de instalación del controladorGuía de instalación del controlador Guía de instalación del controlador Para instalar los controladores en el sistema, inserte en primer lugar el CD de soporte en la unidad óptica. A continuación, se detectarán automáticamente los controladores compatibles con el sistema y se mostrarán en la página de controladores de CD compatibles. Siga el orden de arriba a abajo para instalar los controladores requeridos. Los controladores que instale pueden funcionar correctamente.

Instalación de WindowsInstalación de Windows Instalación de WindowsInstalación de Windows Instalación de Windows

64 bits / XP / XP 64 bits con Funciones RAID 64 bits / XP / XP 64 bits con Funciones RAID 64 bits / XP / XP 64 bits con Funciones RAID 64 bits / XP / XP 64 bits con Funciones RAID 64 bits / XP / XP 64 bits con Funciones RAID Si desea instalar Windows

64-bit / XP / XP 64-bit OS en su disco duro SATA3 con funciones RAID, consulte la documentación de la ruta siguiente del CD de soporte para conocer el procedimiento detallado: ..\ RAID Installation Guide

Instalación de WindowsInstalación de Windows Instalación de WindowsInstalación de Windows Instalación de Windows

64-bit / XP / XP 64-bit en sus HDDs SATA3 sin funciones RAID, siga los procedimientos que se indican a continuación en función del sistema operativo que tenga instalado.

XP / XP 64 bits en sus HDDs SATA3 sin funciones RAID, por favor siga los pasos siguientes. PASO 1: Configure UEFI. A. Entre a la Utilidad de configuración de UEFI pantalla de Avanzada Configuración Storage. B. Establezca la opción “SATA Mode”(Modo de SATA) en [IDE]. PASO 2: Instale el sistema operativo Windows

XP / XP 64 bits en su sistema. Uso de dispositivos SATA3 sin funciones NCQ y de Conexión en Caliente EspañolEspañol EspañolEspañol Español118118

ASRock 870 Extreme3 Motherboard EspañolEspañol EspañolEspañol Español

64 bits en sus HDDs SATA3 sin funciones RAID, por favor siga los pasos siguientes. PASO 1: Configure UEFI. A. Entre a la Utilidad de configuración de UEFI pantalla de Avanzada Configuración Storage. B. Establezca la opción “SATA Mode”(Modo de SATA) en [AHCI]. PASO 2: Instale el sistema operativo Windows

64 bits en su sistema. Uso de dispositivos SATA3 con funciones NCQ y de Conexión en Caliente PASO 1: Configure UEFI. A. Entre a la Utilidad de configuración de UEFI pantalla de Avanzada Configuración Storage. B. Establezca la opción “SATA Mode”(Modo de SATA) en [IDE]. PASO 2: Instale el sistema operativo Windows

64 bits en su sistema. Uso de dispositivos SATA3 sin funciones NCQ y de Conexión en Caliente119119

3. BIOS Información3. BIOS Información

3. BIOS Información3. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apretando el botón Reset en el panel del ordenador. El programa SETUP esta diseñado a ser lo mas fácil posible. Es un programa guiado al menu, es decir, puede enrollarse a sus varios sub-menues y elegir las opciones predeterminadas. Para información detallada sobre como configurar la BIOS, por favor refiérase al Manual del Usuario (archivo PDF) contenido en el CD. 4.Información de Sof4.Información de Sof 4.Información de Sof4.Información de Sof 4.Información de Sof tware Supportware Suppor tware Supportware Suppor tware Suppor t CDt CD t CDt CD t CD Esta placa-base soporta diversos tipos de sistema operativo Windows

64 bits / XP / XP Media Center / XP 64 bits El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y configurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble- pulse en el archivo ASSETUP.EXE para iniciar la instalación. EspañolEspañol EspañolEspañol Español120120
