BEDIENUNGSANLEITUNG 870 Extreme3 R2.0 ASROCK

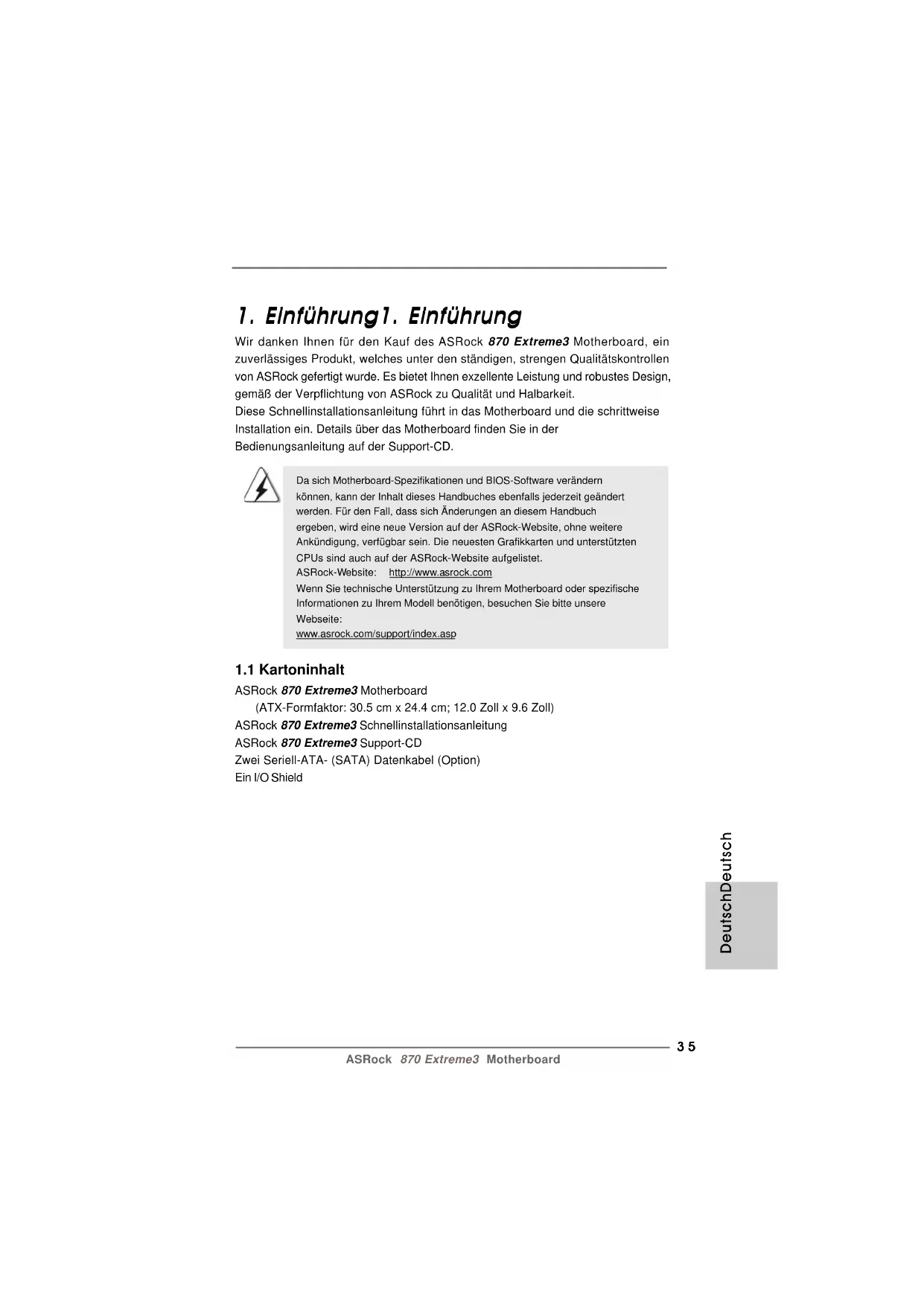

1. Einführung1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock 870 Extreme3 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändernkönnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändertwerden. Für den Fall, dass sich Änderungen an diesem Handbuchergeben, wird eine neue Version auf der ASRock-Website, ohne weitereAnkündigung, verfügbar sein. Die neuesten Grafikkarten und unterstütztenCPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifischeInformationen zu Ihrem Modell benötigen, besuchen Sie bitte unsereWebseite:www.asrock.com/support/index.asp

SpezifikationenSpezifikationen SpezifikationenSpezifikationen Spezifikationen Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll - Alle Feste Kondensatordesign CPU - Unterstützung von Socket AM3+-Prozessoren - Unterstützung von Socket AM3-Prozessoren: AMD Phenom

II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 / Sempron-Prozessor - Acht-Kern-CPU-bereit - Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 1) - V4 + 1-Stromphasendesign - Unterstützt CPU bis 140W - Unterstützt Cool ‘n’ Quiet

-Technologie von AMD - FSB 2600 MHz (5.2 GT/s) - Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2) - Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0) Chipsatz - Northbridge: AMD 870 - Southbridge: AMD 850 Speicher - Unterstützung von Dual-Kanal-Speichertechnologie (siehe VORSICHT 3) - 4 x Steckplätze für DDR3 - Unterstützt DDR3 1866(OC)/1800(OC)/1600(OC)/1333/1066/ 800 non-ECC, ungepufferter Speicher (siehe VORSICHT 4) - Max. Kapazität des Systemspeichers: 32GB (siehe VORSICHT 5) Erweiterungs- - 2 x PCI Express 2.0 x16-Steckplatz steckplätze (Einzel bei x16- oder dual bei x8/x8-Modus) - 2 x PCI Express 2.0 x1-Steckplatz - 2 x PCI -Steckplätze - Unterstützt ATI

Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec) - Premium Blu-ray-Audio-Unterstützung LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Atheros

AR8151 - Unterstützt Wake-On-LAN3737

ASRock 870 Extreme3 Motherboard E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Tastaturanschluss Rückseite - 1 x Koaxial-SPDIF-Ausgang - 1 x optischer SPDIF-Ausgang - 6 x Standard-USB 2.0-Anschlüsse - 1 x eSATA3-Anschluss - 2 x Standard-USB 3.0-Anschlüsse - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - 1 x IEEE 1394 Port - 1 x CMOS löschen-Schalter - HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 6) SATA3 - 5 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID (RAID 0, RAID 1, RAID 0+1 und RAID 5), NCQ-, AHCI- und „Hot Plug“ (Hot-Plugging)-Funktionen USB 3.0 - 2 x USB 3.0-Ports durch Etron EJ168A; unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x COM-Anschluss-Header - 1 x IEEE 1394-Anschluss - 1 x HDMI_SPDIF-Anschluss - 1 x Betriebs-LED-Header - CPU/Gehäuse/Stromlüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse) - 1 x Dr. Debug (Debug-LED mit 7 Segmenten) Schnellschalter - 1 x CMOS löschen-Schalter mit LED - 1 x Netzschalter mit LED - 1 x Rücksetzschalter (Reset) mit LED BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - CPU VID, VCCM, NB, SB Stromspannung Multianpassung DeutschDeutsch DeutschDeutsch Deutsch3838

ASRock 870 Extreme3 Motherboard WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. DeutschDeutsch DeutschDeutsch Deutsch Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), AMD OverDrive

-Dienstprogramm, AMD Fusion, AMD Fusion Media Explorer, ASRock-Software- Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 7) - Sofortstart - ASRock Instant Flash (siehe VORSICHT 8) - ASRock AIWI (siehe VORSICHT 9) - ASRock APP Charger (siehe VORSICHT 10) - SmartView (siehe VORSICHT 11) - ASRock XFast USB (siehe VORSICHT 12) - Hybrid Booster: - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 13) - ASRock U-COP (siehe VORSICHT 14) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Hardware Monitor - CPU-Temperatursensor - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - CPU-Lüftergeräuschdämpfung - Mehrstufige Geschwindigkeitsteuerung für CPU-/ Gehäuselüfter - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP Media Center / XP 64-Bit Zertifizierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 15)

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com3939

1. Die ASRock UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern

freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPU-Kerns müssen Sie lediglich die UEFI-Option „Unlock CPU Core“ (zu Deutsch: CPU-Kern freigeben) umschalten – schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine Quad- Core-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3- Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPU- Leistung zu einem geringeren Preis. Bitte beachten Sie, dass die UCC- Funktion nur bei AM3/AM3+-CPUs einsetzbar ist; die Unterstützung besteht jedoch aufgrund möglicher Fehlfunktionen des verborgenen Kerns einiger CPUs auch nicht zwangsläufig bei jeder AM3/AM3+-CPU.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 33 finden Sie detaillierte Informationen.

3. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 44 zwecks richtiger Installation gelesen haben.

4. Ob die Speichergeschwindigkeit 1866/1800/1600 MHz unterstützt wird, hängt

von der von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sie bitte auf unseren Internetseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR3 1866/1800/1600-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche

Speichergröße weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4- Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an einer benutzerfreundlichen Schnittstelle; diese beinhaltet HardwareÜberwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-Überwachung können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung Ihrer OC- Einstellungen als Profi l, welches Sie mit Freunden teilen können. Ihre Freunde können das OC-Profi l dann in ihrem System laden und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl DeutschDeutsch DeutschDeutsch Deutsch4040

ASRock 870 Extreme3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch an Ausgangsphasen zur Steigerung der Effi zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) fi nden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9. Das Erlebnis intuitiver, bewegungsgesteuerter Spiele ist nicht mehr nur

noch an der Wii möglich. Das ASRock AIWI-Dienstprogramm führt eine neue Möglichkeit der PC-Spielsteuerung ein. ASRock AIWI ist das weltweit erste Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in einen Joystick zur Steuerung Ihrer PC-Spiele verwandeln können. Sie müssen lediglich das ASRock AIWI-Dienstprogramm – entweder von der offiziellen ASRock-Webseite oder der ASRock-Software-CD Ihres Motherboards – installieren sowie das kostenlose AIWI Lite vom App Store auf Ihr iPhone/iPod touch herunterladen. Verbinden Sie Ihren PC und das Apple-Gerät via Bluetooth oder Wi-Fi-Netzwerk – schon können Sie die bewegungsgesteuerten Spiele genießen. Bitte denken Sie außerdem daran, regelmäßig einen Blick auf die offizielle ASRock- Webseite zu werfen; wir bieten stets topaktuelle Informationen über die unterstützten Spiele! ASRock-Webseite: http://www.asrock.com/Feature/Aiwi/index.asp

10. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglichkeit

zur Aufladung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple- Geräte gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http:// www.asrock.com/Feature/AppCharger/index.asp4141

11. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf, Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufre- gender macht. ASRock-Motherboards werden exklusiv mit der Smart- View-Software geliefert, die auch dafur sorgt, dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen konnen Sie mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

Bit und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerätes variieren.

13. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird

Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

14. Wird eine Überhitzung der CPU registriert, führt das System einen

automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

15. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-

Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffizienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.4242

Dies ist ein Motherboard mit einem ATX-Formfaktor (12,0 Zoll x 9,6 Zoll, 30,5 cm x 24,4 cm). Vor Installation des Motherboards müssen Sie die Konfiguration Ihres Gehäuses dahingehend überprüfen, ob das Motherboard dort hineinpasst. Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage Sicherheitshinweise vor der Montage Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen. Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen,dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdoseabgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten schwer beschädigt werden.1. Trennen Sie das System vom Stromnetz, bevor Sie eineSystemkomponente berühren, da es sonst zu schweren Schäden amMotherboard oder den sonstigen internen, bzw. externen Komponentenkommen kann.2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, dasMotherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außeremdaran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objektaus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.3. Halten Sie Komponenten immer an den Rändern und vermeiden SieBerührungen mit den ICs.4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eineantistatische Unterlage, oder zurück in die Tüte, mit der die Komponentegeliefert wurde.5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäusebefestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kannsonst beschädigt werden.4343

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und dann nach oben ziehen, auf einen Winkel von 90°. Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des Sockels befindet, die mit einem kleinen Dreieck gekennzeichnet ist. Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel. Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollte die CPU nicht in den Sockel passen. Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er hörbar einrastet.

Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU auf diesem Motherboard installiert haben, müssen Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den CPU- Lüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 2, Nr. 6). Beziehen Sie sich für eine richtige Installation auf die Handbücher des CPU- Lüfters und des Kühlkörpers. DeutschDeutsch DeutschDeutsch Deutsch SCHRITT 1:Ziehen Sie denSockelhebel hochSCHRITT 2 / SCHRITT 3:Richten Sie das goldeneDreieck der CPU mit demkleinen Dreieck derSockelecke ausSCHRITT 4:Drücken Sie den Sockelhebelnach unten und rasten Sieihn einHebel 90°nach obenGoldenes Dreieck der CPU Kleines Dreieck derSockelecke4444

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

Die Motherboards 870 Extreme3 bieten vier 240-pol. DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-Speichertechnologie. Für die Dual-Kanalkonfiguration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Blau Steckplätze, siehe Seite 2 Nr. 7) oder ein identisches DDR3 DIMM-Paar im Dual- Kanal B (DDR3_A2 und DDR3_B2; Weiß Steckplätze, siehe Seite 2 Nr. 8) installieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem Motherboard können Sie auch vier DDR3 DIMMs für eine Dual- Kanalkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für eine Dual-Kanalkonfiguration installieren, wobei Sie bitte in allen vier Steckplätzen identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nachstehende Konfigurationstabelle für Dual-Kanalspeicher.

1. Installieren Sie das Speichermodul für die erste Priorität im weißen

Steckplatz (DDR3_A2 oder DDR3_B2).

2. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den blau Steckplätzen (DDR3_A1 und DDR3_B1) oder den Weiß Steckplätzen (DDR3_A2 und DDR3_B2).

3. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

5. Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden. Dual-Kanal-Speicherkonfigurationen DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Blau) (Weiß) (Blau) (Weiß) (1) Bestückt - Bestückt - (2) - Bestückt - Bestückt (3) Bestückt Bestückt Bestückt Bestückt

• Für Konfiguration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier Steckplätzen.4545

ASRock 870 Extreme3 Motherboard Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls Einsetzen eines DIMM-Moduls Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen. Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt. Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul. Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt. DeutschDeutsch DeutschDeutsch Deutsch

6. Wenn Sie DDR3 1866/1800/1600-Speichermodule für dieses

Motherboard übernehmen, wird empfohlen, sie in den DDR3_A2- und DDR3_B2-Steckplätzen zu installieren.4646

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 2 PCI- und 4 PCI Express-Slot auf dem 870 Extreme3 Motherboard zur Verfügung. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt. PCI Express-Slots: PCIE1 / PCIE3 (PCIE x1-Steckplatz; weiß) wird für PCI Express x1 Lane-Breite-Karten verwendet, z.B. Gigabit LAN-Karte, SATA2-Karte. PCIE2 / PCIE4 (PCIE x16-Steckplatz; blau) wird für PCI Express x16 Lane-Breite-Grafikkarten oder für die Installation von PCI Express-Grafikkarten verwendet, um die CrossFireX

Funktion zu unterstützen.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express

x16-Grafikkarte im PCIE2-Steckplatz zu installieren.

-Modus installieren Sie PCI Express x16- Grafikkarten in den PCIE2- und PCIE4-Steckplätzen. Daher funktionieren diese zwei Steckplätze mit x8-Bandbreite.

3. Verbinden Sie einen Gehäuselüfter mit dem Motherboard-

Gehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder CHA_FAN3), wenn Sie mehrere Grafikkarten für eine bessere Wärmeumgebung verwenden. Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte Einbau einer Erweiterungskarte Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich, dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen. Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.4747

- und Quad CrossFireX- und Quad CrossFireX - und Quad CrossFireX- und Quad CrossFireX - und Quad CrossFireX TMTM TMTM

BedienungsanleitungBedienungsanleitung BedienungsanleitungBedienungsanleitung Bedienungsanleitung Dieses Motherboard unterstützt die CrossFireX

- und Quad CrossFireX

-Technologie bietet die am vorteilhaftesten zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker Grafikprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem innovativen Schaltmechanismus ermöglicht CrossFireX

die optimalste Leistung und Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX

-Funktion von den Betriebssystemen Windows

XP mit Service Pack 2 / Vista

/ 7 unterstützt. Die Quad CrossFireX

-Funktion wird nur vom Betriebssystem Windows

7 unterstützt. Schauen Sie auf der AMD-Website nach, ob es ATI

Treiber-Updates gibt. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 17. DeutschDeutsch DeutschDeutsch Deutsch

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun CMOS löschen (CLRCMOS1, 3-Pin jumper)(siehe S.2, No. 26)Gebrückt Offen CMOS löschen Default- Einstellung Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS- Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.4848

ASRock 870 Extreme3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3- (SATA3_1: siehe S.2 - No. 18) (SATA3-)Verbínder(SATA3_2_3: siehe S.2 - No. 17) unterstützten SATA-Datenkabel(SATA3_4_5: siehe S.2 - No. 16) für interne Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung USB 2.0-Header Zusätzlich zu den sechs (9-pol. USB6_7) üblichen USB 2.0-Ports an den(siehe S.2 - No. 29) I/O-Anschlüssen befinden sich drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- (9-pol. USB8_9) Anschlussleiste werden zwei(siehe S.2 - No. 28) USB 2.0-Ports unterstützt.(9-pol. USB10_11)(siehe S.2 - No. 27)SATA3_1SATA3_2SATA3_3SATA3_4SATA3_5 Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die (Option) SATA3 Festplatte oder das SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden.4949

ASRock 870 Extreme3 Motherboard Infrarot-Modul-Header Dieser Header unterstützt ein (5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 32) und Empfangs-Infrarotmodul. Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite (9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2, No. 39) Ihnen eine bequeme Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

XP / XP 64 Bit: Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf „FrontMic“ (Vorderes Mikrofon). Bei den Betriebssystemen Windows

64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. DeutschDeutsch DeutschDeutsch Deutsch System Panel Anschluss Dieser Anschluss ist für die (9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2, No. 22) Gehäusefront.5050

ASRock 870 Extreme3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, No. 21) diesen Header an. Betriebs-LED-Header Bitte schließen Sie die (3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.2 - No. 20) zur Anzeige des Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1- Zustand. Im S3-/S4- oder S5- Zustand (ausgeschaltet) leuchtet die LED nicht. Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel (4-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 9) wobei der schwarze Draht an den Schutzleiterstift (3-pin CHA_FAN2) angeschlossenwird. (siehe S.2, No. 11) (3-pin CHA_FAN3) (siehe S.2, No. 12) (3-pin PWR_FAN1) (siehe S.2, No. 4) CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2, No. 6) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren5151

ASRock 870 Extreme3 Motherboard Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein. ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2, No. 10) Header.

Installation eines 20-pol. ATX-Netzteils Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit ATX 12- (8-pin ATX12V1) Volt-Stecker mit diesem (siehe S.2, No. 1) Anschluss verbinden müssen, damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten. Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. DeutschDeutsch DeutschDeutsch Deutsch (3-pin CPU_FAN2) (siehe S.2, No. 5) IEEE-1394 Header Außer einem vorgegebenem (9-pin FRONT_1394) IEEE-1394 Port auf dem Ein-/ (siehe S.2 - No. 25) Ausgabe Paneel, gibt es einen IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394 Header kann einen IEEE-1394 Port unterstützen.5252

ASRock 870 Extreme3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 30) ein COM-Anschlussmodul zu unterstützen. HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss (2-pin HDMI_SPDIF1) stellt einen SPDIF- (siehe S.2 - No. 33) Audioausgang für eine HDMI- VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System.5353

SchnellschalterSchnellschalter SchnellschalterSchnellschalter Schnellschalter Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/ ausschalten oder zurücksetzen oder die CMOS-Werte löschen können. Netzschalter Der Netzschalter ist ein (PWRBTN) Schnellschalter, mit dem(siehe S.2 - No. 24) Benutzer das System schnell ein-/ausschalten können. Rücksetzschalter (Reset) Der Rücksetzschalter (Reset) ist (RSTBTN) ein Schnellschalter, mit dem(siehe S.2 - No. 23) Benutzer das System schnell zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist (CLRCBTN) ein Schnellschalter, mit dem(siehe S.3 - No. 14) Benutzer die CMOS-Werte schnell löschen können. RESET clr CMOS Es ist Ihnen bei Einrichtung des Systemkennworts nicht gestattet, die Schalterfunktion Clear CMOS (CMOS löschen) zu verwenden. Wenn Sie die CMOS-Werte entfernen möchten, müssen Sie zuerst Ihr Systemkennwort entfernen, oder Sie können sich stattdessen auch auf die Beschreibung “Clear CMOS jumper” (CMOS löschen-Jumper) auf Seite 47 beziehen.

Debug-LEDDebug-LED Debug-LEDDebug-LED Debug-LED Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung erleichtern. Siehe die Abbildungen auf den Seiten 27, 28, 29 und 30 zum Ablesen der Debug-LED-Codes. DeutschDeutsch DeutschDeutsch Deutsch5454

2.12.1 Installation von Windows2.12.1 Installation von Windows

2.12.1 Installation von Windows2.12.1 Installation von Windows

2.12.1 Installation von Windows

XP / XP 64-Bit ohne RAID- XP / XP 64-Bit ohne RAID- XP / XP 64-Bit ohne RAID- XP / XP 64-Bit ohne RAID- XP / XP 64-Bit ohne RAID- Funktionen Funktionen Funktionen Funktionen Funktionen Wenn Sie Windows

XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA3- Festplatten installieren, gehen Sie bitte wie folgt vor.

Installation von WindowsInstallation von Windows Installation von WindowsInstallation von Windows Installation von Windows

64-Bit / XP / XP 64-Bit ohne RAID-Funktionen 64-Bit / XP / XP 64-Bit ohne RAID-Funktionen 64-Bit / XP / XP 64-Bit ohne RAID-Funktionen 64-Bit / XP / XP 64-Bit ohne RAID-Funktionen 64-Bit / XP / XP 64-Bit ohne RAID-Funktionen Wenn Sie Windows

64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA3-Festplatten Geräten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten. SCHRITT 1: Konfigurieren Sie UEFI. A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm „Erweitert“ und „Storage-Konfiguration“ auf. B. Setzen Sie die Option “SATA Mode” (SATA-modus) auf [IDE]. SCHRITT 2: Installieren Sie Windows

XP / XP 64-Bit in Ihrem System. Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

reiberinstallationreiberinstallation reiberinstallationreiberinstallation reiberinstallation Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren Wenn Sie die Betriebssysteme Windows

64-bit / XP / XP 64-bit auf Ihren SATA3-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden: ..\ RAID Installation Guide5555

ASRock 870 Extreme3 Motherboard SCHRITT 1: Konfigurieren Sie UEFI. A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm „Erweitert“ und „Storage-Konfiguration“ auf. B. Setzen Sie die Option “SATA Mode” (SATA-modus) auf [AHCI]. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System. Verwendung von SATA3-Festplatten mit NCQ und Hot-Plug-Funktionen SCHRITT 1: Konfigurieren Sie UEFI. A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm „Erweitert“ und „Storage-Konfiguration“ auf. B. Setzen Sie die Option “SATA Mode” (SATA-modus) auf [IDE]. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System. Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

2.12.2 Installation von Windows2.12.2 Installation von Windows

2.12.2 Installation von Windows2.12.2 Installation von Windows

2.12.2 Installation von Windows

64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen Wenn Sie Windows

64-Bit ohne RAID-Funktionalität auf Ihren SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor. DeutschDeutsch DeutschDeutsch Deutsch5656

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssystemen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP Media Center / XP 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. DeutschDeutsch DeutschDeutsch Deutsch5757
