MODE D'EMPLOI 870 Extreme3 R2.0 ASROCK

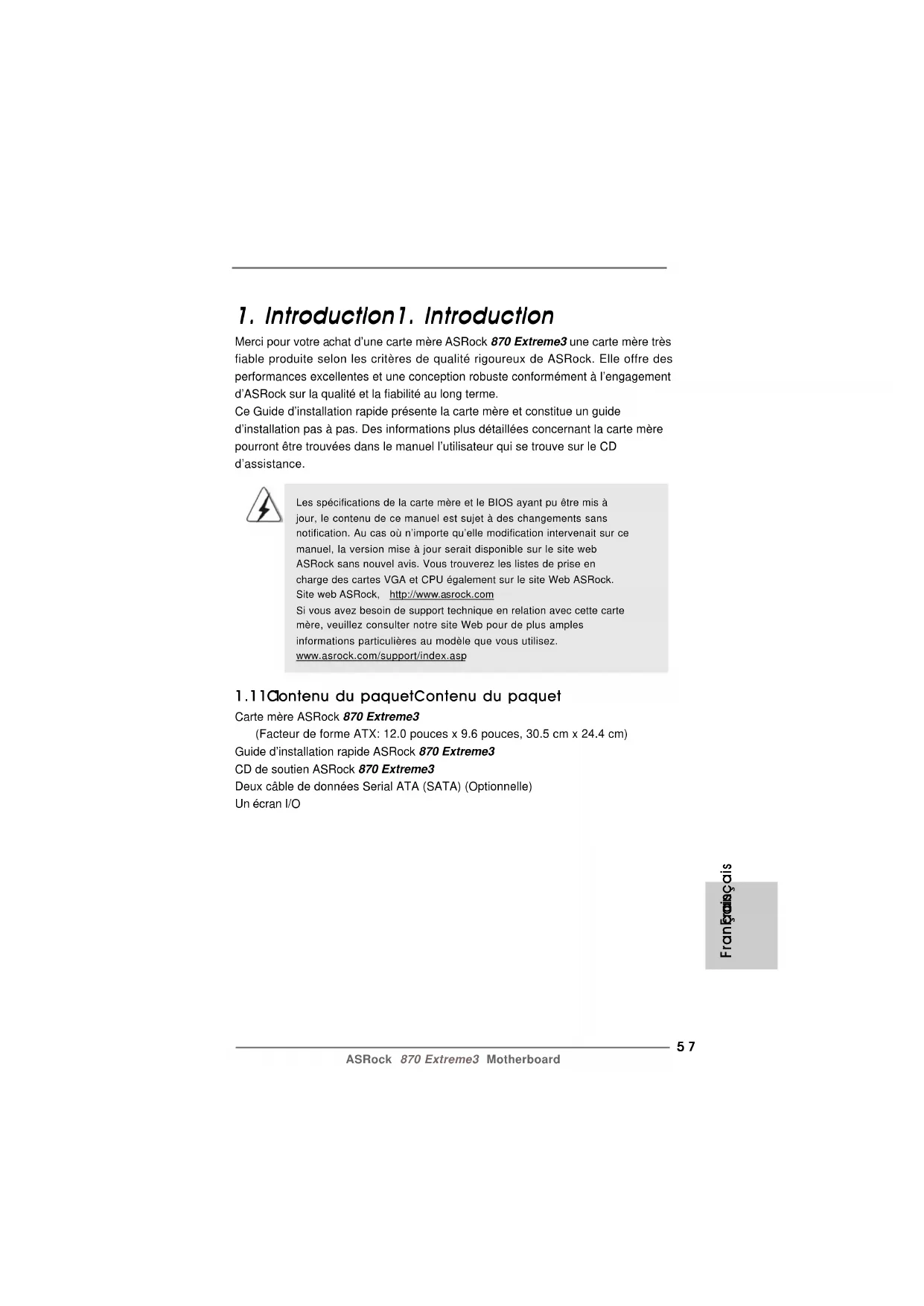

Merci pour votre achat d’une carte mère ASRock 870 Extreme3 une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. Les spécifications de la carte mère et le BIOS ayant pu être mis àjour, le contenu de ce manuel est sujet à des changements sansnotification. Au cas où n’importe qu’elle modification intervenait sur cemanuel, la version mise à jour serait disponible sur le site webASRock sans nouvel avis. Vous trouverez les listes de prise encharge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette cartemère, veuillez consulter notre site Web pour de plus amplesinformations particulières au modèle que vous utilisez.www.asrock.com/support/index.asp

Contenu du paquetContenu du paquet Contenu du paquetContenu du paquet Contenu du paquet Carte mère ASRock 870 Extreme3 (Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm) Guide d’installation rapide ASRock 870 Extreme3 CD de soutien ASRock 870 Extreme3 Deux câble de données Serial ATA (SATA) (Optionnelle) Un écran I/O FranFran FranFran Fran çaisçais çaisçais çais5858

SpécificationsSpécifications SpécificationsSpécifications Spécifications Format - Facteur de forme ATX:

12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Accessoires de Carte mère CPU - Prise en charge des processeurs sur socket AM3+ - Prise en charge des processeurs sur socket AM3: Processeur Phenom

ASRock 870 Extreme3 Motherboard Panneau arrière I/O Panel - 1 x port clavier PS/2 - 1 x Port de sortie coaxial SPDIF - 1 x Port de sortie optique SPDIF - 6 x ports USB 2.0 par défaut - 1 x Connecteur eSATA3 - 2 x ports USB 3.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - 1 x port IEEE 1394 - 1 x interrupteur d’effacement du CMOS - Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 6) SATA3 - 5 x connecteurs SATA3 6,0 Gb/s, prennent en charge les fonctions RAID matériel (RAID 0, RAID 1, RAID 0+1 et RAID5), NCQ, AHCI et « Hot Plug » (Branchement à chaud) USB 3.0 - 2 x ports USB3.0 par Etron EJ168A, prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s Connecteurs - 5 x connecteurs SATA3, prennent en charge un taux de transfert de données pouvant aller jusqu’à 6.0Go/s - 1 x En-tête du module infrarouge - 1 x En-tête de port COM - 1 x Connecteur IEEE 1394 - 1 x Connecteur HDMI_SPDIF - 1 x LED di accensione - Connecteur pour ventilateur de CPU/Châssis/Ventilateur - br. 24 connecteur d’alimentation ATX - br. 8 connecteur d’alimentation 12V ATX - Connecteur audio panneau avant - 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires) - 1 x Dr. Debug (LED de débogage à 7 segments) Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED rapide - 1 x interrupteur d’alimentation avec LED - 1 x interrupteur de réinitialisation avec LED BIOS - 32Mb AMI UEFI Legal BIOS avec support GUI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless FranFran FranFran Fran çaisçais çaisçais çais6060

, AMD Fusion, AMD Fusion Media Explorer, Suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU) Caractéristique (voir ATTENTION 7) unique - l'Instant Boot - ASRock Instant Flash (voir ATTENTION 8) - ASRock AIWI (voir ATTENTION 9) - Chargeur ASRock APP (voir ATTENTION 10) - SmartView (voir ATTENTION 11) - ASRock XFast USB (voir ATTENTION 12) - L’accélérateur hybride: - Contrôle direct de la fréquence CPU (voir ATTENTION 13) - ASRock U-COP (voir ATTENTION 14) - Garde d’échec au démarrage (B.F.G.) Surveillance - Détection de la température de l’UC système - Mesure de température de la carte mère - Tachéomètre ventilateur CPU/Châssis/Ventilateur - Ventilateur silencieux d’unité centrale - Commande de ventilateur CPU/boîtier à plusieurs vitesses - Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft

64-bit / XP / XP Media Center / XP 64-bit Certifications - FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) (voir ATTENTION 15)

• Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com ATTENTION Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.6161

1. La fonction ASRock UCC (Unlock CPU Core : Déverrouillage du coeur

du processeur) permet de simplifier l’activation des processeurs AMD. Il vous suffit de sélectionner dans le UEFI l’option « Unlock CPU Core » (Déverrouillage du coeur du processeur), et vous pouvez déverrouiller le coeur du processeur pour profiter instantanément de performances renforcées. Lorsque la fonction UCC est activée, le processeur à double ou à triple coeur sera renforcée de façon à fonctionner comme processeur à quatre coeurs, et pour certains processeurs, notamment les processeurs quad-core, la taille du cache L3 sera aussi augmentée pour passer à 6 Mo, ce qui signifie que vous pourrez améliorer les performances du processeur à plus faible coût. Veuillez noter que la fonction UCC est prise en charge uniquement avec les processeurs AM3/AM3+, et en outre, tous les processeurs AM3/AM3+ ne prennent pas cette fonction en charge car certains coeurs cachés de processeurs risquent de dysfonctionner.

2. Cette carte mère prend en charge la technologie Untied Overclocking.

Veuillez lire “La technologie de surcadençage à la volée” à la page 33 pour plus d’informations.

3. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez- vous de bien lire le guide d’installation des modules mémoire en page 66 pour réaliser une installation correcte.

4. La prise en charge de fréquences de mémoire de 1866/1800/1600MHz

dépend du CPU AM3/AM3+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR3 1866/1800/1600 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com

5. Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

OS avec CPU 64 bits, il n’y a pas ce genre de limitation.

6. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

7. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il affi che les valeurs principales de votre système. Dans Contrôle du ventilateur, il affi che la vitesse du ventilateur et la température, que vous pouvez ajuster. Dans Overclocking, vous6262

ASRock 870 Extreme3 Motherboard FrançaisFrançais FrançaisFrançais Français pouvez overclocker la fréquence du CPU pour améliorer les performances du système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un profi l et les partager avec vos amis. Vos amis pourront alors installer le profi l OC sur leur système pour utiliser les mêmes réglages OC. Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie d’énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans diminuer les performances de l’ordinateur. Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com

9. Le plaisir des jeux contrôlés par mouvement intuitif n’est plus réservé à

la Wii. L’utilitaire ASRock AIWI présente une nouvelle forme de contrôle des jeux sur PC. ASRock AIWI est le premier utilitaire du monde à transformer votre iPhone/iPod en manette de jeu qui vous permet de contrôler vos jeux sur PC. Il vous suffit simplement d’installer l’utilitaire ASRock AIWI à partir du site web officiel ASRock ou du CD logiciels ASRock sur votre carte-mère, et de télécharger également l’utilitaire gratuit AIWI Lite à partir de App store sur votre iPhone/iPod touch. Il vous faut aussi connecter votre PC et vos appareils Apple via Bluetooth ou WiFi, et vous pouvez commencer à profiter du plaisir des jeux contrôlés par mouvement. N’oubliez pas non plus de visiter régulièrement le site web officiel d’ASRock, nous fournissons en permanence les derniers jeux compatibles ! Site web ASRock : http://www.asrock.com/Feature/Aiwi/index.asp

10. Si vous désirez un moyen plus rapide et moins contraignant de

recharger vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffit d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le chargeur ASRock APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille6363

ASRock 870 Extreme3 Motherboard FranFran FranFran Fran çaisçais çaisçais çais (S1), Suspension à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit. Site web ASRock : http://www.asrock.com/Feature/AppCharger/index. asp

11. SmartView, nouvelle fonction pour les navigateurs Internet, est une page

de démarrage intelligente pour IE qui combine vos sites web les plus visités, votre historique, vos amis Facebook et vos fils d’actualité en temps réel, le tout sous forme d’affichage évolué, pour une expérience Internet plus personnelle. Les cartes mères ASRock sont équipées de l’utilitaire SmartView qui vous aide à garder le contact avec vos proches à tout moment. Pour utiliser la fonction SmartView, veuillez vous assurer que votre système d’exploitation est Windows

64 bits, et que la version de votre navigateur est IE8. Site web ASRock : http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.

13. Même si cette carte mère offre un contrôle sans souci, il n’est pas

recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le système ou d’endommager l’UC.

14. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

15. EuP, qui signifie Energy Using Product (Produit Utilisant de l’Energie), est

une disposition établie par l’Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.6464

Il s’agit d’une carte mère à facteur de forme ATX (12,0 po x 9,6 po, 30,5 cm x 24,4 cm). Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère s’y insère. Précautions à observer avant l’installationPrécautions à observer avant l’installation Précautions à observer avant l’installationPrécautions à observer avant l’installation Précautions à observer avant l’installation Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant

de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère

du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les

4. A chaque désinstallation de composant, placez-le sur un

support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour

fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère. Avant d’installer ou de retirer un composant, assurez-vous que l’alimentationest mise hors tension ou que la fiche électrique est débranchée del’alimentation électrique. Dans le cas contraire, la carte mère, des périphériqueset/ou des composants risquent d’être gravement endommagés.6565

Etape 1. Déverrouillez le support en relevant le levier selon un angle de 90

Etape 2. Placer l’UC directement au-dessus de la prise pour que le coin de l’UC avec son triangle jaune coïncide avec le petit triangle dans le coin de la prise. Etape 3. Insérez avec précaution le CPU dans le support jusqu’à ce qu’il soit bien en place. Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS forcer le CPU dans le support pour éviter de tordre ses broches. Etape 4. Quand le CPU est en place, appuyez fermement dessus tout en abaissant le levier du support pour bloquer le CPU. Le verrouillage du levier dans son encoche latérale est annoncé par un clic.

Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur Installation du ventilateur et du dissipateur Une fois que vous avez installé le CPU dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre le CPU et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que le CPU et le dissipateur sont fermement fixés et en bon contact l’un avec l’autre. Ensuite, connectez le ventilateur du CPU à la prise du VENTILATEUR DU CPU (CPU_FAN1, reportez-vous en page 2, No. 6). Pour une bonne installation, veuillez vous référer aux manuels d’instruction sur le ventilateur du CPU et le dissipateur. FranFran FranFran Fran çaisçais çaisçais çais ETAPE 1 :Levez le levier de priseETAPE 2 / ETAPE 3 :Mettez le triangle doré duprocesseursur le petit triangle du côté de lapriseETAPE 4 :Appuyez et verrouillezle levier de la priseLevier 90° Haut Triangle doré duprocesseurPetit triangle ducôté de la prise6666

La carte mère 870 Extreme3 dispose de quatre emplacements DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une configuration à canal double, vous devez toujours installer des paires de DIMM DDR3 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR3 identiques dans le Canal Double A (DDR3_A1 et DDR3_B1; slots bleu; voir p.2 No.

7) ou une paire de DIMM DDR3 identiques dans le Canal Double B (DDR3_A2 et

DDR3_B2; slots blanc; voir p.2 No. 8), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR3 pour la configuration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DDR3 pour une configuration double canal; veuillez installer les mêmes modules DIMM DDR3 dans les quatre emplacements. Vous pouvez vous reporter au Tableau de configuration mémoire double canal ci-dessous. Configurations de Mémoire à Canal Double DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Slot Bleu) (Slot Blanc) (Slot Bleu) (Slot Blanc) (1) Occupé - Occupé - (2) - Occupé - Occupé (3) Occupé Occupé Occupé Occupé

• Pour la configuration (3), veuillez installer des DIMM DDR3 identiques dans les quatre emplacements.

1. Veuillez tout d’abord installer le module de mémoire dans la fente

blanche (DDR3_A2 ou DDR3_B2).

2. Si vous voulez installer deux modules de mémoire, pour une

compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d’autres termes, installez-les soit dans les emplacements bleu (DDR3_A1 et DDR3_B1), soit dans les emplacements blanc (DDR3_A2 et DDR3_B2).

3. Si un seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDR3 sur cette carte mère, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

4. Si une paire de modules mémoire N’est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de modules mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible d’activer la Technologie de Mémoire à Canal Double.6767

ASRock 870 Extreme3 Motherboard Installation d’un module DIMMInstallation d’un module DIMM Installation d’un module DIMMInstallation d’un module DIMM Installation d’un module DIMM Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système. Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien vers l’extérieur. Etape 2. Alignez le module DIMM sur son emplacement en faisant correspondre les encoches du module DIMM aux trous du connecteur. Le module DIMM s’insère uniquement dans un seul sens. Si vous forcez le module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM. Etape 3. Insérez fermement le module DIMM dans son emplacement jusqu’à ce que les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement. FranFran FranFran Fran çaisçais çaisçais çais

5. Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot

DDR3; la carte mère et les DIMM pourraient être endommagés.

6. Si vous adoptez des modules de mémoire DDR3 1866/1800/1600

sur cette carte mère, il est recommandé de les installer dans les fentes DDR3_A2 et DDR3_B2.6868

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express) Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express) Slot d’extension (Slots PCI et Slots PCI Express) Il y a 2 ports PCI et 4 ports PCI Express sur la carte mère 870 Extreme3. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées d’une interface PCI 32 bits. Slots PCIE: Le PCIE1 / PCIE3 (slot PCIE x1; blanc) sert aux cartes PCI Express avec les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte SATA2. Le PCIE2 / PCIE4 (slot PCIE x16; bleu) sert aux cartes graphiques PCI Express de largeur x16 voies, ou sert à installer des cartes graphiques PCI Express pour prendre en charge la fonction CrossFireX

Installation d’une carte d’extensionInstallation d’une carte d’extension Installation d’une carte d’extensionInstallation d’une carte d’extension Installation d’une carte d’extension Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation. Veuillez lire la documentation des cartes d’extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l’installation. Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser. Gardez la vis pour un usage ultérieur. Etape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion complète de la carte dans son emplacement. Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

1. En mode de carte VGA unique, il est recommandé d’installer une

carte graphique PCI Express x16 dans la fente PCIE2.

, installez une carte graphique PCI Express x16 dans les fentes PCIE2 et PCIE4. Par conséquent, ces deux fentes fonctionneront avec une largeur de bande x8.

3. Reliez un ventilateur de châssis au connecteur pour ventilateur

de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques afin d’obtenir un meilleur environnement thermique.6969

Mode d’emploi pour CrossFireXMode d’emploi pour CrossFireX Mode d’emploi pour CrossFireXMode d’emploi pour CrossFireX Mode d’emploi pour CrossFireX TMTM TMTM

et Quad et Quad et Quad et Quad et Quad CrossFireXCrossFireX CrossFireXCrossFireX CrossFireX TMTM TMTM

Cette carte mère prend en charge CrossFireX

offre le moyen le plus avantageux de combiner divers dispositifs de traitement graphique performants (GPU) dans un seul PC. Combinez une gamme de modes d’exploitation différents avec des logiciels intelligents et des mécanismes d’interconnexion innovants. CrossFireX

permet d’obtenir le niveau de performance le plus haut possible et une haute qualité d’image pour les applications 3D. En général, CrossFireX

est pris en charge par Windows

avec le Pack de service 2 / Vista

est pris en charge par Windows

/ 7 uniquement. Veuillez consulter le site d’AMD pour les mises à jour de driver ATI

. Veuillez suivre les instructions d’installation de la page 17 pour plus de détails. FranFran FranFran Fran çaisçais çaisçais çais

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

2.6 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cava- lier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches. Le cavalier Description Effacer la CMOS (CLRCMOS1)(voir p.2 fig. 26) Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la CMOS. Les données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l’heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’effacer la CMOS lorsque vous avez fini Ferme Ouvert Effacer la CMOS Paramètres par défaut7070

ASRock 870 Extreme3 Motherboard FrançaisFrançais FrançaisFrançais Français En-tête USB 2.0 A côté des six ports USB (USB6_7 br.9) 2.0 par défaut sur le panneau(voir p.2 No. 29) E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut (USB8_9 br.9) prendre en charge 2 ports USB(voir p.2 No. 28) 2.0.(USB10_11 br.9)(voir p.2 No. 27)

2.7 Connecteurs2.7 Connecteurs

2.7 Connecteurs2.7 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN capuchon sur ces connecteurs. Poser les bouchons pour cavaliers audessus des connecteurs provoquera des dommages irrémédiables à la carte mère! Les connecteurs Description Connecteurs Série ATA3 Ces cinq connecteurs Série (SATA3_1: voir p.2 No. 18) ATA3 (SATA3) prennent en(SATA3_2_3: voir p.2 No. 17) charge les câbles SATA pour(SATA3_4_5: voir p.2 No. 16) les périphériques de stockage internes. L’interface SATA3 actuelle permet des taux transferts de données pouvant aller jusqu’à 6,0 Gb/s. de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effacement de la CMOS.

SATA3_1SATA3_2SATA3_3SATA3_4SATA3_5

Câble de données Toute cote du cable de data SATA Série ATA (SATA) peut etre connecte au disque dur (en option) SATA3 ou au connecteur SATA3 sur la carte mere.7171

ASRock 870 Extreme3 Motherboard FranFran FranFran Fran çaisçais çaisçais çais En-tête du module infrarouge Cet en-tête supporte un module (IR1 br.5) infrarouge optionnel de (voir p.2 No. 32) transfert et de réception sans fil. Connecteur audio panneau C’est une interface pour un câble avant audio en façade qui permet le (HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 fig. 39) commodes de périphériques audio.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais

le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du

panneau avant conformément à la procédure ci-dessous: A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. Pour les systèmes d’exploitation Windows

XP / XP 64 bits : Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez sur “FrontMic” (Micro avant). Pour les systèmes d’exploitation Windows

64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). Connecteur pour panneau Ce connecteur offre plusieurs (PANEL1 br. 9) fonctions système en façade. (voir p.2 fig. 22)7272

ASRock 870 Extreme3 Motherboard FrançaisFrançais FrançaisFrançais Français ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées Connecteur du haut-parleur Veuillez connecter le haut- du châssis parleur de châssis sur ce (SPEAKER1 br. 4) connecteur. (voir p.2 fig. 21) LED di accensione Collegare il LED di accensione (3-pin PLED1) chassi per indicare lo stato di (vedi p.2 Nr. 20) alimentazione del sistema. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). Connecteur pour châssis et ventilateur (CHA_FAN1 br. 4) (voir p.2 No. 9) (CHA_FAN2 br. 3) (voir p.2 No. 11) (CHA_FAN3 br. 3) (voir p.2 No. 12) (PWR_FAN1 br. 3) (voir p.2 No. 4) Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre. Connecteur pour ventilateur Veuillez connecter un câble de CPU ventilateur d’UC sur ce (CPU_FAN1 br. 4) connecteur et brancher le fil noir (voir p.2 fig. 6) sur la broche de terre. (CPU_FAN2 br. 3) (voir p.2 No. 5)7373

ASRock 870 Extreme3 Motherboard FranFran FranFran Fran çaisçais çaisçais çais Connecteur d’alimentation ATX Veuillez connecter une unité (ATXPWR1 br. 24) d’alimentation ATX sur ce (voir p.2 fig. 10) connecteur. 20-Installation de l’alimentation électrique ATX Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

Connecteur d’alimentation Veuillez noter qu’il est nécessaire 12V ATX de connecter une unité (ATX12V1 br. 8) d’alimentation électrique avec (voir p.2 fig. 1) prise ATX 12V sur ce connecteur afin d’avoir une alimentation suffisante. Faute de quoi, il ne sera pas possible de mettre sous tension. Bien que cette carte mère possède 8 broches connecteur d’alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V Header de IEEE 1394 Sauf un port de default IEEE (FRONT_1394 br. 9) 1394 sur le panel I/O, il y a un (voir p.2 No. 25) header de IEEE1394 (FRONT_1394) sur cette carte mere. Le header de IEEE 1394 peut supporter un port de IEEE

En-tête de port COM Cette en-tête de port COM est (COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 30) un module de port COM.7474

ASRock 870 Extreme3 Motherboard FrançaisFrançais FrançaisFrançais Français Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF, (HDMI_SPDIF1 2-pin) fournissant une sortie audio (voir p.2 No. 33) SPDIF vers la carte VGA HDMI, et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur.7575

LED de débogageLED de débogage LED de débogageLED de débogage LED de débogage La LED de débogage intégrée sert à fournir des informations de code, ce qui rend le dépannage encore plus facile. Veuillez consulter les diagrammes des pages 27, 28, 29 et 30 pour la lecture des codes LED de débogage.

2.8 Interrupteur rapides2.8 Interrupteur rapides

2.8 Interrupteur rapides2.8 Interrupteur rapides

2.8 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimentation, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, permettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système, ainsi que d’effacer les valeurs du CMOS. Interrupteur d’alimentation (PWRBTN)(voir p.2 No. 24) RESET clr CMOS L’interrupteur d’effacement de CMOS est un interrupteur rapide qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS. Interrupteur de réinitialisation (RSTBTN)(voir p.2 No. 23) Interrupteur d’effacement de CMOS (CLRCBTN)(voir p.3 No. 14) L’interrupteur d’alimentation est un interrupteur rapide, qui permet à l’utilisateur d’allumer/éteindre rapidement le système. L’interrupteur de réinitialisation est un interrupteur rapide, qui permet à l’utilisateur de réinitialiser rapidement le système. Vous n’êtes pas autorisé à utiliser la fonction de l’interrupteur Clear CMOS(Effacement du CMOS) si vous configurez un mot de passe pour lesystème. Si vous voulez effacer les valeurs du CMOS, veuillez d’abordeffacer le mot de passe de votre système ou vous référer plutôt à ladescription “Clear CMOS jumper (Cavalier d’effacement du CMOS)” de lapage 69. FranFran FranFran Fran çaisçais çaisçais çais7676

ASRock 870 Extreme3 Motherboard FrançaisFrançais FrançaisFrançais Français ETAP 1: Configurez le UEFI. A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI écran Avancé Configuration Storage. B. Réglez l’option “SATA Mode”« Mode de SATA » sur [IDE]. ETAPE 2: Installer le système d’exploitation Windows

XP / XP 64-bit sur votre système. Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à chaud

XP / XP 64-bit sans XP / XP 64-bit sans XP / XP 64-bit sans XP / XP 64-bit sans XP / XP 64-bit sans fonctions RAIDfonctions RAID fonctions RAIDfonctions RAID fonctions RAID Si vous voulez installer Windows

XP / XP 64-bit sur vos disques durs SATA3 sans fonctions RAID, veuillez suivre la procédure ci-dessous.

Guide d’installation des pilotesGuide d’installation des pilotes Guide d’installation des pilotesGuide d’installation des pilotes Guide d’installation des pilotes Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID 64-bit / XP / XP 64-bit avec fonctions RAID Si vous souhaitez installer Windows

64-bit / XP / XP 64-bit OS sur votre lecteur de disque dur SATA3 avec les fonctions RAID, veuillez vous référer au document de l’étape suivante sur le CD de support pour connaître la procédure détaillée: ..\ RAID Installation Guide (Guide d’installation RAID)

64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID 64-bit / XP / XP 64-bit sans fonctions RAID Si vous voulez installer Windows

64-bits / XP / XP 64-bit sur vos disques durs SATA3 sans les fonctions RAID, veuillez suivre les procédures ci-dessous, en fonction de l’OS que vous installez.7777

ASRock 870 Extreme3 Motherboard ETAP 1: Configurez le UEFI. A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI écran Avancé Configuration Storage. B. Réglez l’option “SATA Mode”« Mode de SATA » sur [AHCI]. ETAPE 2: Installer le système d’exploitation Windows

64-bit sur votre système. Utilisation des disques durs SATA3 avec NCQ et les fonctions de connexion à chaud ETAP 1: Configurez le UEFI. A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI écran Avancé Configuration Storage. B. Réglez l’option “SATA Mode”« Mode de SATA » sur [IDE]. ETAPE 2: Installer le système d’exploitation Windows

64-bit sur votre système. Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à chaud

64-bit sans fonctions RAID 64-bit sans fonctions RAID 64-bit sans fonctions RAID 64-bit sans fonctions RAID 64-bit sans fonctions RAID Si vous voulez installer Windows

64-bit sur vos disques durs SATA3 sans les fonctions RAID, veuillez suivre la procédure ci- dessous. FranFran FranFran Fran çaisçais çaisçais çais7878

3. Informations sur le BIOS3. Informations sur le BIOS

3. Informations sur le BIOS3. Informations sur le BIOS

3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-Self- Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de support4. Informations sur le CD de support

4. Informations sur le CD de support4. Informations sur le CD de support

4. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft

64 bits / XP / XP Media Center / XP 64-bit. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. FrançaisFrançais FrançaisFrançais Français7979
