MANUAL DE USUARIO DAP2662 D-LINK

Guide d'installation

Guía de instalación

Guide d'installation rapide du DAP-2660

Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès sans fil DAP-2660 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance de D-Link.

Configuration système requise

Configuration minimale requise :

• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 ou des versions ultérieures de ces navigateurs

1. Contenu de la boîte

• Point d'accès DAP-2660 802.11ac PoE (alimentation électrique par cable Ethernet)
  Supports de fixation
  Cable Ethernet
  CD-ROM

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

REMARQUE: aucune unité d'alimentation fournie. Pour alimenter les apparèils, utilisez un commutateur PoE de D-Link ou l'injecteur PoE DPE-101GI de D-Link.

2. Description du matériel

Voyant lumineux

Voyant d'alimentation/état - bicolore (rouge/vert)

. Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement
. Reste allumé en vert lorsque le périphérique est prét/fonctionne
1. Reste allumé en rouge en cas d'échéc du démarrage
1. Clignote en vert lors du passage du traffic.

Interfaces

• Le kit PoE (injecteur et adaptateur) n'est PAS inclus dans la boîte. Il porte le nom de modèle « DPE-101GI » et peut être acheté séparément.

3. Installation

Mise sous tension du point d'accès

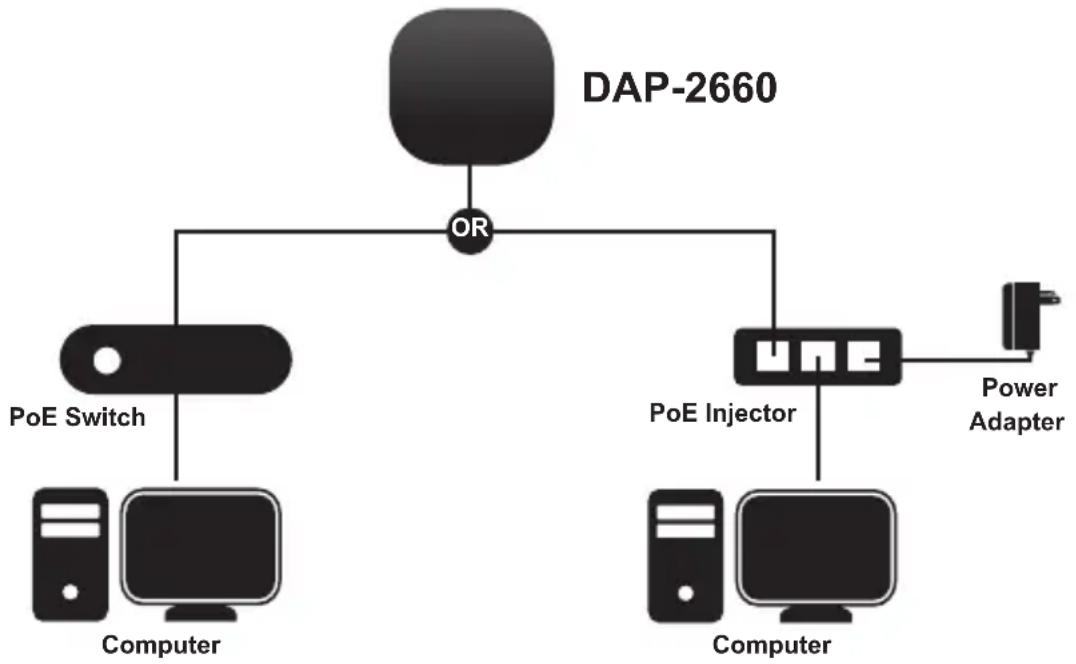

Pour alimenter le DAP-2660, vous pouvez proceder de l'UNE des facons suivantes :

1. Connectez l'adaptateur d'alimentation fourni, OU
2. Branchez une extrémité du cable Ethernet au port LAN du DAP-2660 et l'autre extrémité au port d'un commutateur PoE.

Configuration du point d'accès

Pour configurer et gerer le DAP-2660, you pouze proceder de l'une des facons suivantes :

1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un cable Ethernet droit. Gérez le point d'accès à partir de l'ordinateur.

Assurez-vous que votre ordinateur est configuré avec une adresse IP statique dans le sous-réseau 192.168.0.0/24.

Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès (http://192.168.0.50), puis appuyez sur Entrée.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passer : (Laissez le champ du mot de passer vide)

1. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le point d'accès à partir de l'ordinateur.

Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ d'adresse de votre navigateur.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passer : (Laissez le champ du mot de passer vide)

Paroi solide ou plafond

Installation

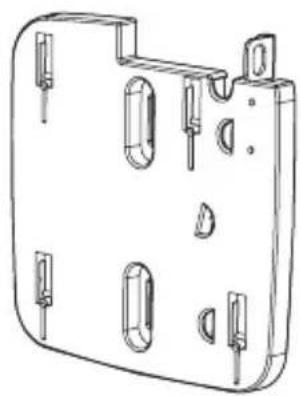

1. Placez le support de montage sur un mur ou au plafond.

1. Utilisez les vis fournies pour fixer le support de montage au mur.

1. Marquez les points où vous allez insérer les vis. Enlevez le support de montage.

2. Branchez le cable Ethernet au port LAN du point d'accès..

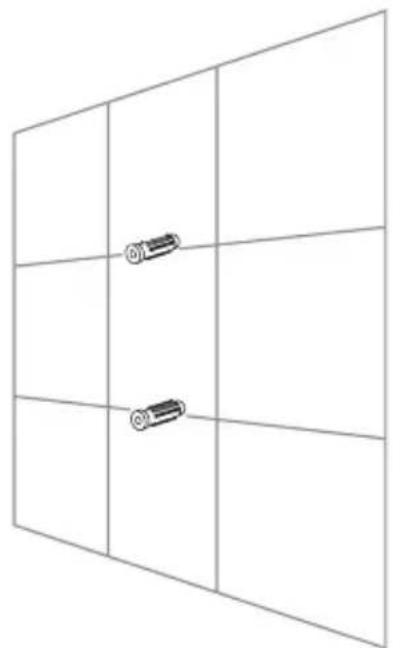

3. Percez des troughs dans les points marqués et insérez les chevilles en plastique.

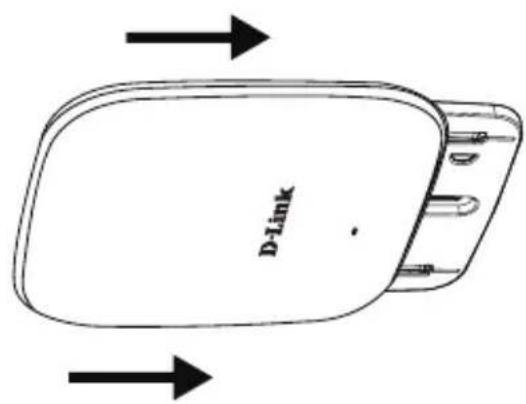

4. Pour fixer le point d'accès au support de montage.

Montage avec un support de fixation au plafond

Installation

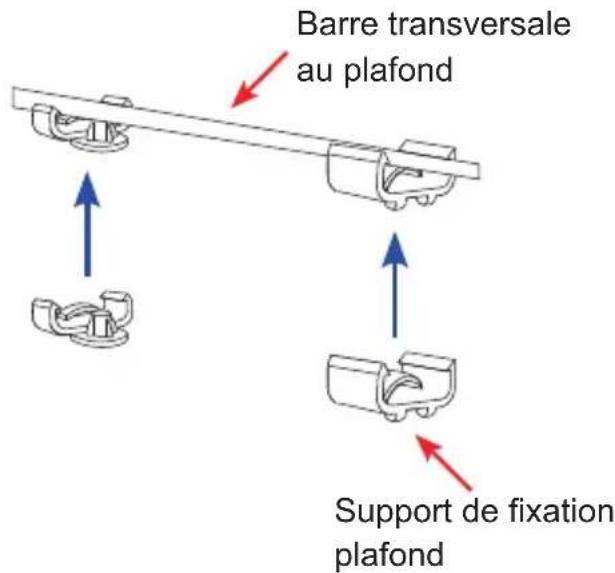

1. Accrochez deux supports de fixation au panneau du plafond. Assurez-vous que les deux supports sont alignés l'un par rapport à l'autre.

1. Branchez le cable Ethernet au port LAN du point d'accès..

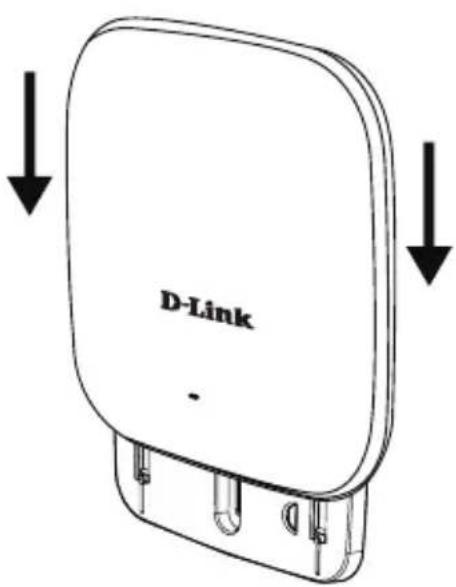

2. Insérez le support male du DAP-2660 dans le support ferrelle du support de montage. Appuyez sur le DAP-2660 et le support de montage jusqu'à ce qu'ils s'enclenchent en place.

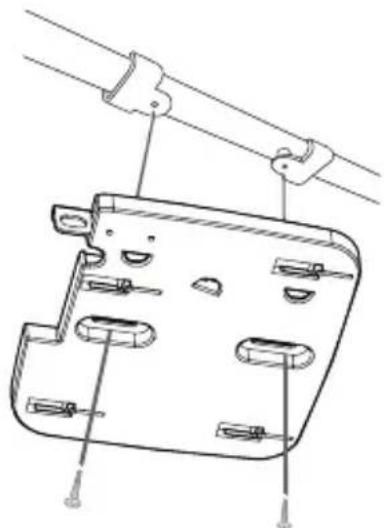

1. Utilisez les vis fournies pour fixer le support de montage au support de fixation du plafond.

ASSISTANCE TECHNIQUE

dlink.com/support

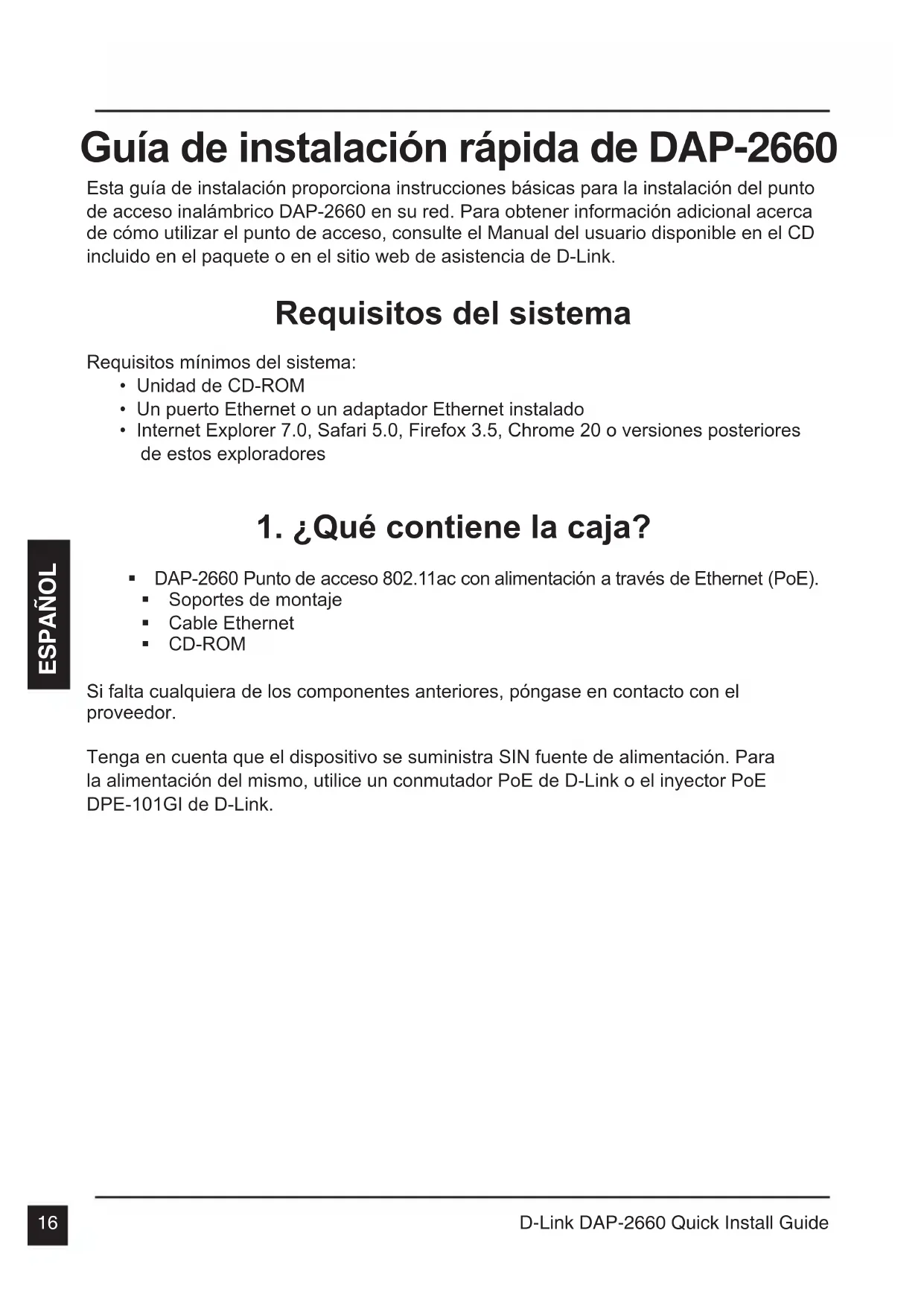

Guía de instalación Esta guía de instalación proportora instrucciones BASicas para la instalación del punto de acceso inalámbrico DAP-2660 en su red. Para Obtener información adicional acerca de como utiliser el punto de acceso, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el situ web de asistencia de D-Link.

Requisitos del sistema

Requisitos minimos del sistema: - Unidad de CD-ROM - Un puerto Ethernet o un adaptor Ethernet instalado - Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versiones posteriores de这些 exploradores

1. ¿Qué contiene la caja?

DAP-2660 Punto de acceso 802.11ac con alimentacion a trovés de Ethernet (PoE). Soportes de montaje Cable Ethernet CD-ROM Si falta在哪quiera de los componentes anteriores,pongase en contacto con el proveedor. Tenga en cuenta que el dispositivo se suministra SIN fuente de alimentacion. Para la alimentacion delismo, utilise un commutador PoE de D-Link o el inyector PoEDPE-101GI de D-Link.

2. Descripción general del hardware

LED  LED de alimentacion/Estado: dos colores (rojo/verde) . Parpadeo en rojo durante el arranque o cuando funciona mal . Verde fijo@m间隙amento . Rojo continuo cuando falla el arranque 1. Parpadeo en verde@m间隙s el trafico está pasando.

Interfaces

 * El kit PoE (injector y adaptor) NO se incluye en el paquete, pero se pueda adquirir por分开. La referencia del本身就是 "DPE-101GI".

3. Instalación

Encendido del punto de acceso

Para alimentar el DAP-2660, puede usar UNO de los métodos siguientes: 1. Conectar el adaptor de alimentacion suministrado, O BIEN, 2. Enchufar un extremo del cable Ethernet al puerto de LAN del DAP-2660 y el除外 extremo a un puerto en un conmutador PoE.

Configuración del punto de acceso

 Para configurar y gestionar el DAP-2660, utilise uno de los métodos siguientes: 1. Conectar el punto de acceso y el ordinador directamente a trovés de un cable Ethernet directo. Gestione el punto de acceso desde el ordinador. Asegürese de que el ordinador se ha configurado con una direccion IP esta en la subred 192.168.0.0/24. Inicie un explorador de web,onga la direccion IP predeterminada del punto de acceso (http://192.168.0.50) y, a continuacion, pulse Intro. Inicie sesión en las páginas web de administración. La información predeterminada de inicio de sesión es: Nombre de usuario: admin Contrasena: (deje en blanco el Campo de la contrasena) 2. Conectar el punto de acceso y el ordinador al mesmo interruptor. Gestione el punto de acceso desde el ordinador. En el Campo de direccion del explorador,cribe 192.168.0.50,que es la direccion IP predeterminada del punto de acceso. Inicia sesión en las páginas web de administración. La información predeterminada de inicio de sesión es: Nombre de usuario: admin Contrasena: (deje en blanco el Campo de la contrasena)

Pared sola o techo

Instalación

1. Coloque el soporte de montaje en una pared o en el techo.  2. Marque los+puntos enlos que introducirá los tornillos.Saque el aro de montaje. 3. Taladre los orificios en los+puntos marcados e introduzca los anclajes de pared de plastico.  4. Utilice los tornillos suministrados para acoplar el aro de montaje a la pared.  5. Enchufe el cable Ethernet en el puerto LAN en el punto de acceso. 6. Acoplar el punto de acceso al soporte de montaje.

Montaje con un soporte para techo

Instalación

1. Ajuste dos soportes para techo en los paneles del techo. Asegúrese de que también soportes estar alineados entre si.  2. Utilice los tornillos suministrados para acoplar el aro de montaje al soporte para techo.  3. Enchufe el cable Ethernet en el puerto LAN en el punto de acceso. 4. Coloque el soporte macho del DAP-2660 en el soporte hembra del soporte de montaje. Hagablick en el DAP-2660 y en el soporte de montaje para bloquearlo en su posicion.  ASISTENCIA TECNICA dlink.com/support

Guida di installmente rapida di DAP-2660

In esta guida di installation sono riportate le istruzioni di base per installare il punto di accesso wireless DAP-2660 in rete. Per ulteriori informazioni sull'utilizzo del punto di accesso, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal site Web di supporto di D-Link.

Requisiti di sistema

Requisiti minimi di problema: Unità CD-ROM - Porta Ethernet o scheda Ethernet installata - Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versioni successive di questi browser

1. Contenuto della confezione

DAP-2660 802.11ac Punto di accesso Power over Ethernet (PoE) - Staffe per il montaggio Cavo Ethernet CD-ROM Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore. NOTA nessuna PSU fornita. Per alimentare le unità utilizzare uno switch PoE D-Link o l'inietlore PoE D-Link DPE-101GI.

2. Panoramaica hardware

LED

 LED Power/Status - A due colori (rosso/verde) . Lampeggia in rosso durante l'avvio o in caso di guasto . É verde fisso quando il disposativo è pronto/funzionante. . É rosso fisso in caso di mancato avvio . É verte lampeggiante durante la trasmissione dei dati.

Interface

  * Kit PoE (iniettore e adattatore) NON incluso nel pacchetto; cui quere acquistato con il nome del modello "DPE-101GI".

3. Installazione

Accensione del punto di accesso

Per accendere il dispositivo DAP-2660, è possible utilizzato UNO dei seguenti metodi: 1. Collegare l'alimentatore fornito OPPURE 2. Collegare un'estremità del cavo Ethernet alla porta LAN del dispositivo DAP-2660 e l'altra estremità a una porta di uno switch PoE.

Configurazione del punto di accesso

 Per configurare e gestire il disposativo DAP-2660, è possibile utilizzato uno dei seguenti metodi: 1. Collegare il punto di accesso al computer direttamente tramite un cavo Ethernet diritto. Gestire il punto di accesso dal computer. Verificare che il computer sia configurato con un indirizzo IP statico nella subnet 192.168.0.0/24. Avviare un browser Internet, digitare l'indirizzo IP predefinito del punto di accesso (http://192.168.0.50) e quando premere Invio. Accedere alle pagine Web di amministrazione. Le informazioni di default per l'accesso sono le seguenti: Nome utente: admin Password: (lasciare vuoto il campo Password) 2. Collegare il punto di accesso e il computer allo stesso switch. Gestire il punto di accesso dal computer. Nel Campo relativo all'indirizzo del browser immettere 192.168.0.50, che corrisponde all'indirizzo IP di default del punto di accesso. Accedere alle pagine Web di amministrazione. Le informazioni di default per l'accesso sono le seguenti: Nome utente: admin Password: (lasciare vuoto il Campo Password)

Su parete solida o a soffitto

Installazione

1. Installare la staffa per il montaggio su una parete o a soffitto.  2. Contrassegnare i puncti in cui verranno inserte le viti. Estrarre l'anello di montaggio. 3. Praticare con il trapano dei punti in corrispondenza dei punti contrassegnati e inserirvi i tasselli in plastica.  4. Utilizzare le viti fornite per fissare l'anello di montaggio alla parete.  5. Collegare il cavo Ethernet alla porta LAN del punto di accesso. 6. Fissare il punto di accesso alla staffa di montaggio.

Montaggio con un staffa a soffitto

Installazione

1. Agganciare le due staffe sui pannelli a soffitto, assicurandosi che siano allineate.  2. Utilizzare le viti fornite per fissare l'anello di montaggio alla staffa a soffitto.  3. Collegare il cavo Ethernet alla porta LAN del punto di accesso. 4. Inserire la staffa maschio del dispositivo DAP-2660 nella parte femmina della staffa di montaggio. Inserire bene il dispositivo DAP-2660 nella staffa di montaggio per bloccarlo in posizione.  SUPPORTO TECHNICO dlink.com/support
