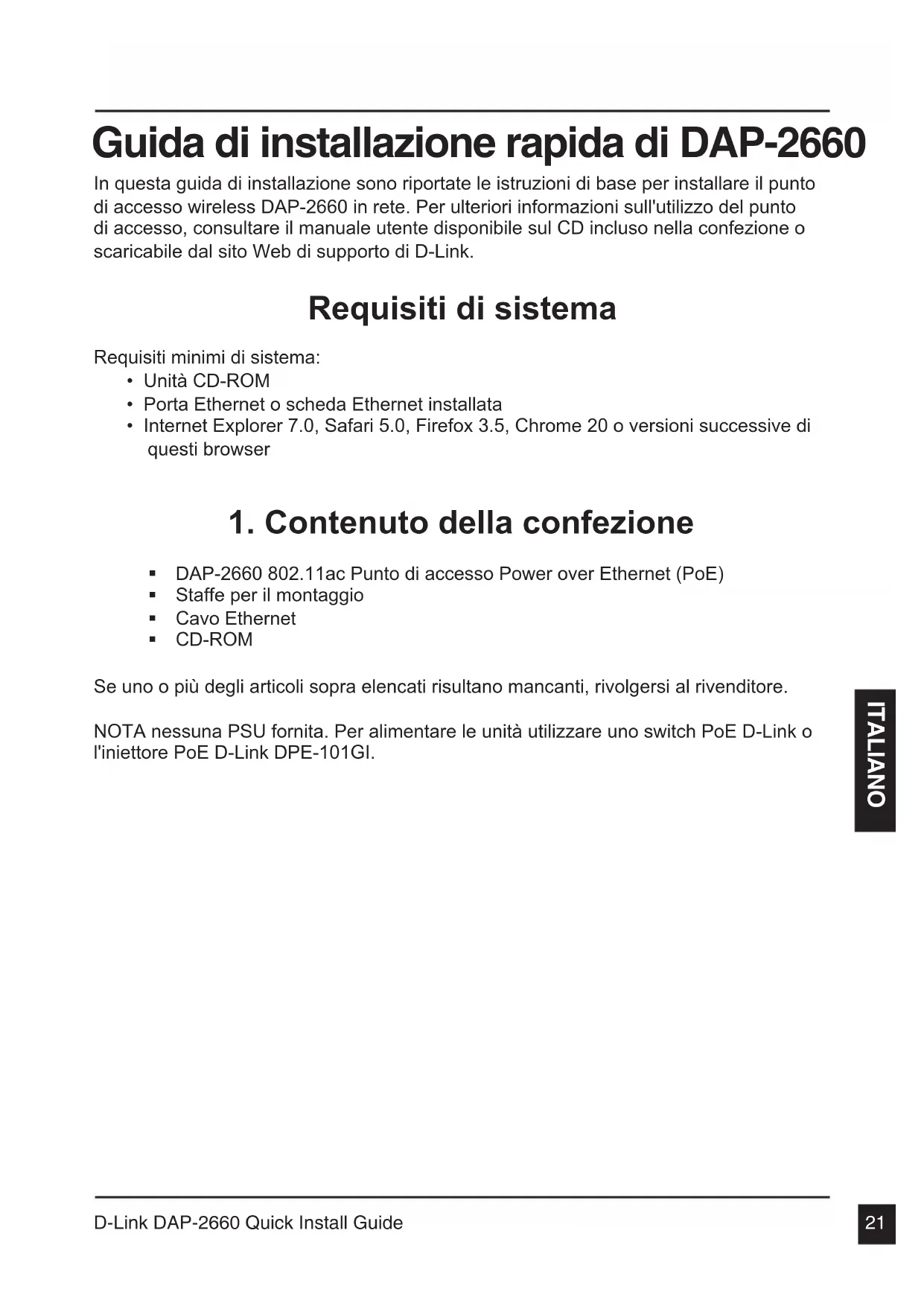

ESPAÑOLGuida di installazione rapida di DAP-2660 In questa guida di installazione sono riportate le istruzioni di base per installare il punto di accesso wireless DAP-2660 in rete. Per ulteriori informazioni sull'utilizzo del punto di accesso, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link. Requisiti di sistema Requisiti minimi di sistema:

• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versioni successive di questi browser

1. Contenuto della confezione

DAP-2660 802.11ac Punto di accesso Power over Ethernet (PoE) Staffe per il montaggio Cavo Ethernet CD-ROM Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore. NOTA nessuna PSU fornita. Per alimentare le unità utilizzare uno switch PoE D-Link o l'iniettore PoE D-Link DPE-101GI. D-Link DAP-2660 Quick Install Guide

ITALIANO2. Panoramica hardware LED LED Power/Status - A due colori (rosso/verde) . Lampeggia in rosso durante l'avvio o in caso di guasto . È verde fisso quando il dispositivo è pronto/funzionante . È rosso fisso in caso di mancato avvio . È verde lampeggiante durante la trasmissione dei dati. Interfacce Porta LAN (PoE)

• Kit PoE (iniettore e adattatore) NON incluso nel pacchetto; può essere acquistato con il nome del modello "DPE-101GI". Presa per cavo di alimentazione (*Notare che non è più utilizzato, sostituito da PoE) D-Link DAP-2660 Quick Install Guide

ITALIANO2. Collegare il punto di accesso e il computer allo stesso switch. Gestire il punto di accesso dal computer. Nel campo relativo all'indirizzo del browser immettere 192.168.0.50, che corrisponde all'indirizzo IP di default del punto di accesso. Accedere alle pagine Web di amministrazione. Le informazioni di default per l'accesso sono le seguenti: Nome utente: admin Password: (lasciare vuoto il campo Password) Accensione del punto di accesso Per accendere il dispositivo DAP-2660, è possibile utilizzare UNO dei seguenti metodi:

1. Collegare l'alimentatore fornito OPPURE

2. Collegare un'estremità del cavo Ethernet alla porta LAN del dispositivo DAP-2660

e l'altra estremità a una porta di uno switch PoE. Congurazione del punto di accesso Per congurare e gestire il dispositivo DAP-2660, è possibile utilizzare uno dei seguenti metodi:

1. Collegare il punto di accesso al computer direttamente tramite un cavo Ethernet

diritto. Gestire il punto di accesso dal computer. Vericare che il computer sia congurato con un indirizzo IP statico nella subnet

Avviare un browser Internet, digitare l'indirizzo IP predenito del punto di accesso (http://192.168.0.50) e quindi premere Invio. Accedere alle pagine Web di amministrazione. Le informazioni di default per l'accesso sono le seguenti: Nome utente: admin Password: (lasciare vuoto il campo Password)

ITALIANOSu parete solida o a softto Installazione

1. Installare la staffa per il montaggio su

una parete o a softto.

5. Collegare il cavo Ethernet alla porta

LAN del punto di accesso.

6. Fissare il punto di accesso alla staffa

2. Contrassegnare i punti in cui verranno

inserite le viti. Estrarre l'anello di montaggio.

3. Praticare con il trapano dei punti in

corrispondenza dei punti contrassegnati e inserirvi i tasselli in plastica.

4. Utilizzare le viti fornite per ssare l'anello

di montaggio alla parete. D-Link DAP-2660 Quick Install Guide

ITALIANO1. Agganciare le due staffe sui pannelli a softto, assicurandosi che siano allineate.

2. Utilizzare le viti fornite per ssare l'anello

di montaggio alla staffa a softto.

3. Collegare il cavo Ethernet alla porta

LAN del punto di accesso.

4. Inserire la staffa maschio del

dispositivo DAP-2660 nella parte femmina della staffa di montaggio. Inserire bene il dispositivo DAP-2660 nella staffa di montaggio per bloccarlo in posizione. Staffa a softto Traversa a softto Montaggio con un staffa a softto Installazione SUPPORTO TECNICO dlink.com/support D-Link DAP-2660 Quick Install Guide
