Installationsanleitung

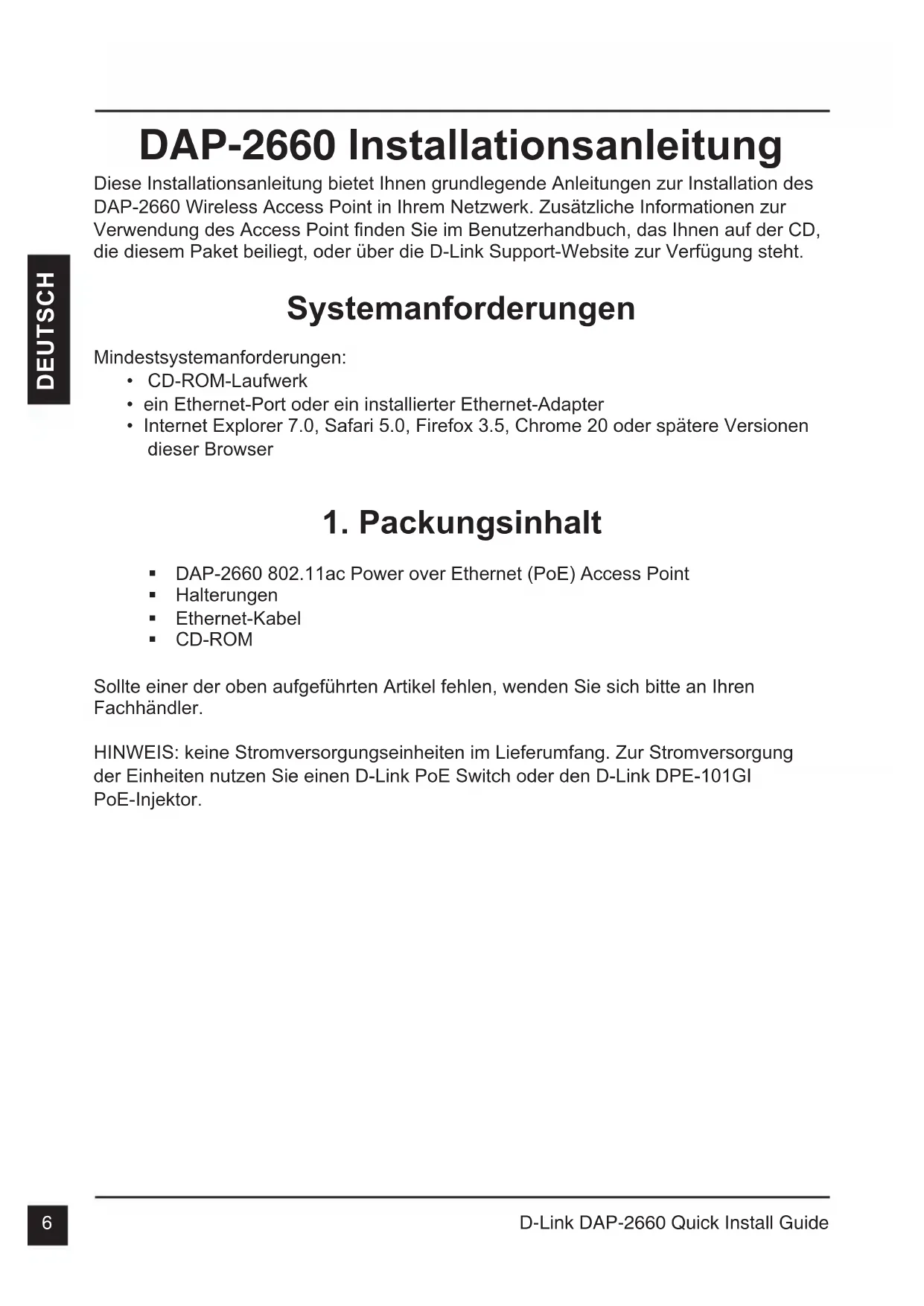

DAP-2660 Installationsanleitung

These Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DAP-2660 Wireless Access Point in Ihrm Netzwerk. Zusätzliche Informationen zur Verwendung des Access Point finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die thisem Paket beiliegt, oder über die D-Link Support-Website zur Verfugung steht.

Systemanforderungen

Mindestsystemanforderungen:

• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder später Versionen dieser Browser

1. Packungsinhalt

DAP-2660 802.11ac Power over Ethernet (PoE) Access Point
- Halterungen
Ethernet-Kabel
CD-ROM

Sollte einer der oben aufgeführten Antikel fehlen, wenden Sie sichitte an ihren Fachhändler.

HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der Einheiten nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI PoE-Injektor.

2. Hardware-Überblick

LED

Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)

Blinkt rot während Kaltstart oder Störung

. Durchgehend grün bei Betriebsbereitschaft/Betrieb
. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grun bei durchlaufendem Datenverkehr.

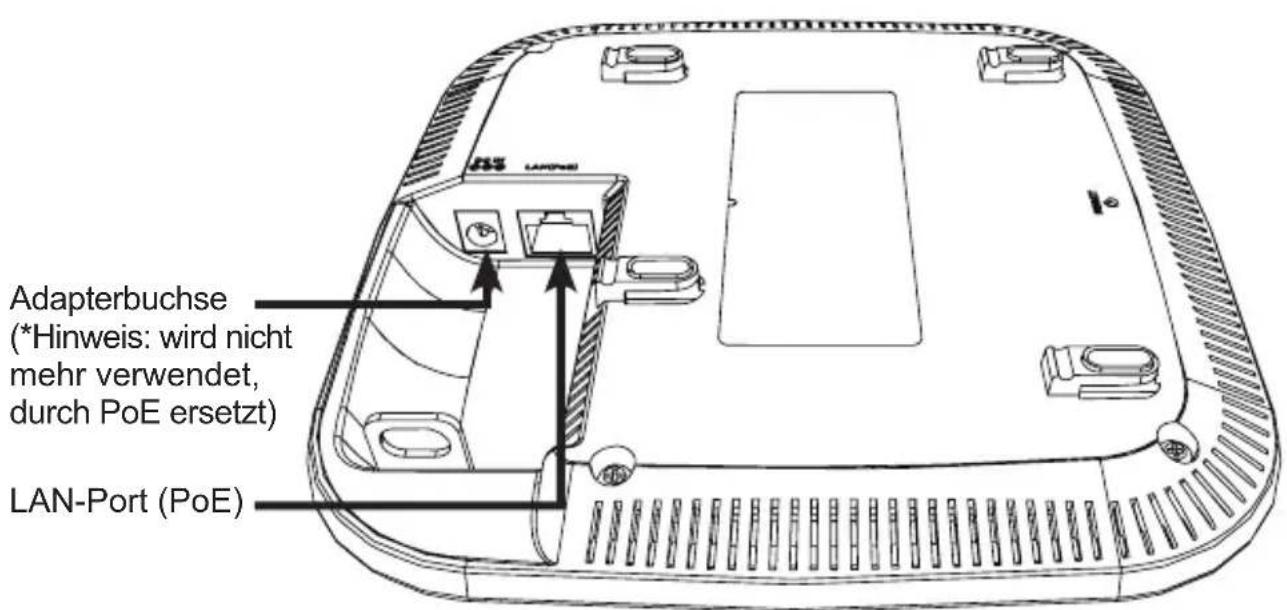

Schnittstellen

• PoE-Kit (Injektor und Adapter) ist NICHT im Lieferumfang enthalten und kann unter der Modellbezeichnung DPE-101GI gesondert erworben werden.

3. Installation

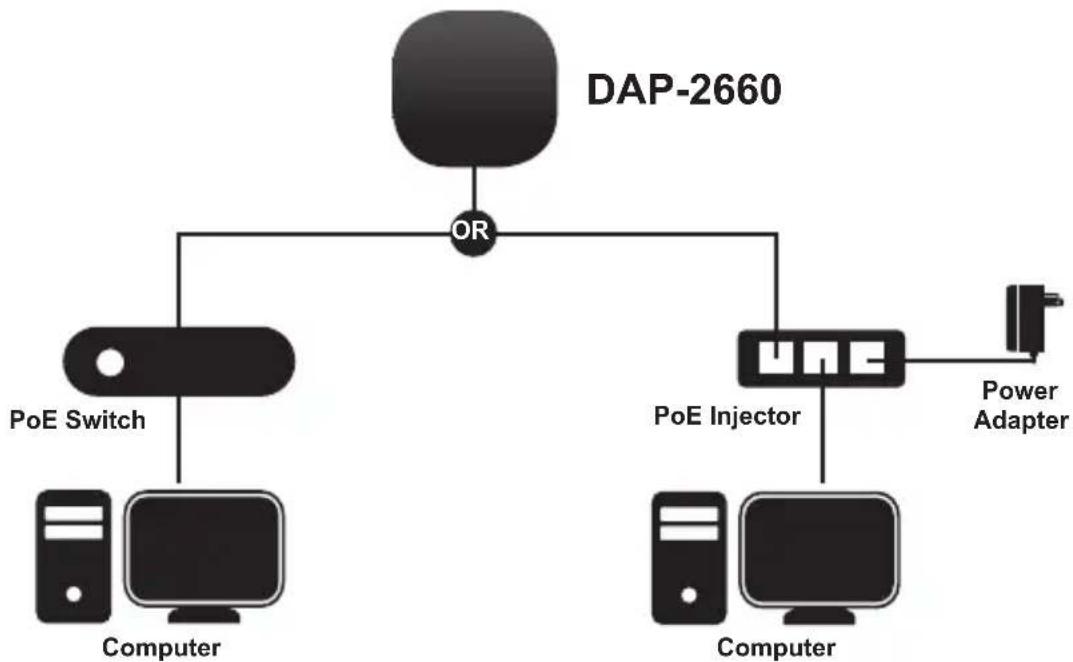

Access Point - Stromzufuhr

Zur Stromversorgung des DAP-2660 wahlen Sie EINE der folgenden Optionen:

1. Schlieben Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und das andere Ende in einen Port an einem PoE-Switch.

Access Point - Konfiguration

Um ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der folgenden Methoden:

1. Verbinden Sie den Access Point und ihren Computer direkt über ein Straight-Through-Kabel (1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access Point über ihren Computer.

Stellen Sie sicher, dass Ihr Computer mit einer staatlichen IP-Adresse im Subnetz 192.168.0.0/24 konfiguriert ist.

Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access Point (http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen Anmeldeinformationen lauten:

Password (Kennwort): (Lassen Sie das Feld leer)

1. Schließen Sie den Access Point und ihren Computer an den gleichen Switch an. Führten Sie die Verwaltungsaufgaben für den Access Point von ihrem Computer aus durch.

Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die Standard-IP-Adresse des Access Point.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen Anmeldeinformationen lauten:

Password (Kennwort): (Lassen Sie das Feld leer)

Massive Wand oder Decke

Installation

1. Bestimmen Sie einen Platz für die Montagehalterung an einer Wand oder Decke.

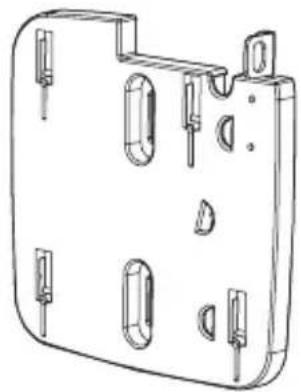

1. Markieren Sie die Punkte, an denen die Schrauben angebracht werden sollen. Entnehmen Sie den Befestigungsring der Verpackung.

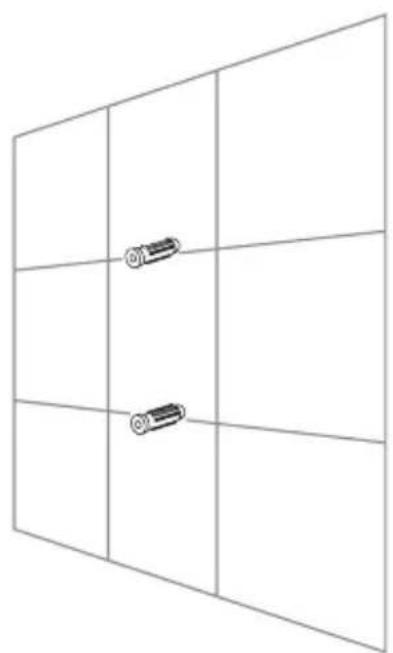

2. Bohren Sie LÖcher an den von Ihnengekennzeichneten Stellen und setzen Siedie Plastikdüb in die Bohrlocher ein.

1. Bringen Sie den Befestigungsring mithilfe der mitgelieferten Schrauben an der Wand an.

1. Stecken Sie das Ethernet-Kabel in den LAN-Port am Access Point.

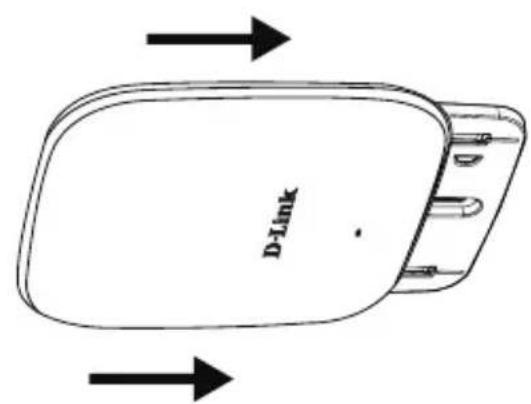

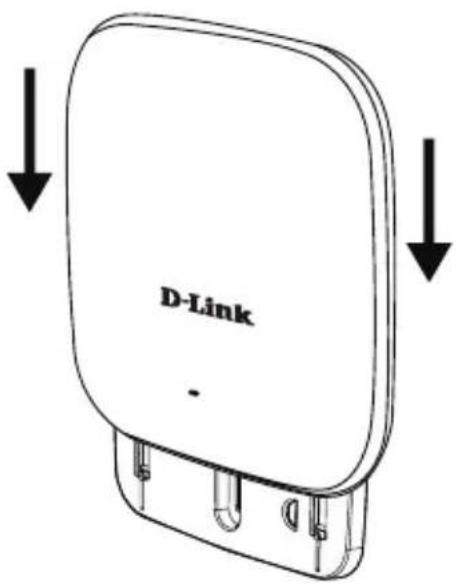

2. Bringen Sie den Access Point auf der Halterung an.

Montage mithilfe einer Deckenhalterung

Installation

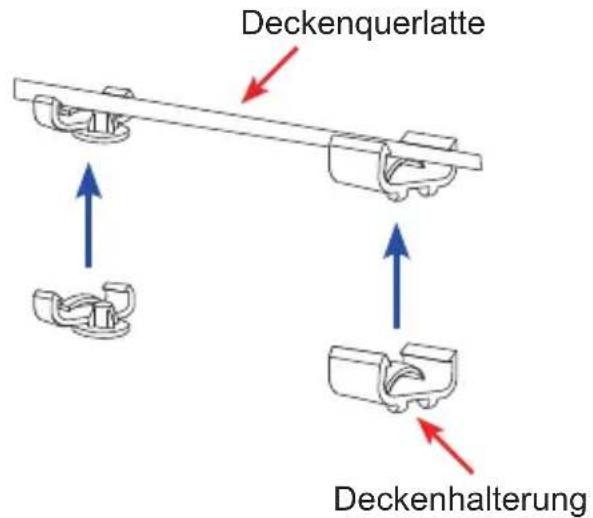

1. Bringen Sie zwei Deckenbürgerhalterungen an den Deckenpaneelen bzw. Querlatten an. Stellen Sie sicher, dass die beiden Bürgerhalterungen entsprechend ausgerichtet sind.

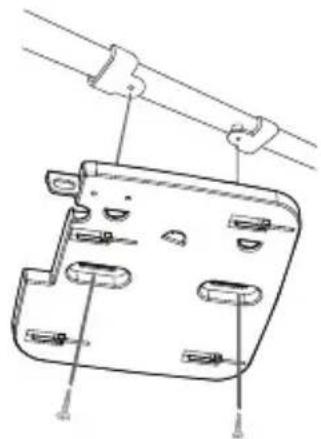

1. Bringen Sie den Befestigungsring mithilfe der mitgelieferten Schrauben an der Deckenhalterung an.

1. Stecken Sie das Ethernet-Kabel in den LAN-Port am Access Point.
2. Setzen Sie die Steckhalterungselemente des DAP-2660 auf die Einstecklöcher der Montagehalterung. Schieben und klichen Sie den DAP-2660 und die Montagehalterung zum Einrasten in der vorgesehen Position zusammen.

TECHNISCHE UTERSTÜTZUNG

dlink.com/support
