MANUAL DE USUARIO EBL 20311 V HOTPOINT

Español Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

Portuges Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

• Si, no obstante todos los controles, el aparato no funciona y elinconveniente por Ud detectado continúa, llame al Centro deAsistencia Técnico más cercano.Comunique:• el tipo de anomalía• el modelo de la máquina (Mod.)• el número de serie (S/N)Esta información se encuentra en la placa de característicasubicada en el compartimento frigorífico abajo a la izquierda.No recurra nunca a técnicos no autorizados y rechace siemprela instalación de repuestos que no sean originales.La siguiente información es válida solo para España.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan deampliación de garantía hasta 5 años.Consiga una cobertura total adicional de• Piezas y componentes• Mano de obra de los técnicos• Desplazamiento a su domicilio de los técnicosY NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidezy eficacia, devolviendo el electrodoméstico a sus condicionesóptimas de funcionamiento.En el SAT encontrará recambios, accesorios y productosespecíficos para la limpieza y mantenimiento de suelectrodoméstico a precios competitivos.ESTAMOS A SU SERVICIO - modello - model - modèle - modell - model - modelo - modelo

169eps Descripción del aparato Panel de control 1 Perilla FUNCIONAMIENTO DEL REFRIGERADOR para regular la temperatura del compartimiento refrigerador. es la temperatura óptima con bajo consumo. es la función holiday (ver Mantenimiento y cuidados). OFF apaga el refrigerador. 2 Botón SUPER COOL (enfriamiento rápido) para disminuir velozmente la temperatura del compartimiento refrigerador. Cuando se presiona se enciende la luz testigo SUPER COOL (ver Puesta en funcionamiento y uso). 3 Luz testigo amarilla SUPER COOL (enfriamiento rápido): se enciende cuando se presiona el botón SUPER COOL. 4 Luz testigo verde ALIMENTACIÓN: se enciende cuando el aparato está conectado a la red de alimentación eléctrica. 5 Botón

SUPER FREEZE (congelamiento rápido) para congelar alimentos frescos. Cuando se presiona se enciende la luz testigo

Descripción del aparato Vista en conjunto Las instrucciones sobre el uso son válidas para distintos modelosy por lo tanto es posible que la figura presente detalles diferentes alos del aparato que Ud. ha adquirido. La descripción de las piezasmás complejas se encuentra en las páginas sucesivas.1 PATAS de regulación2 Compartimiento CONSERVACIÓN

3 Compartimiento CONGELAMIENTO y CONSERVACIÓN* 4 Recipiente FRUTA y VERDURA 5 BANDEJAS

• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.

• Se encuentra solo en algunos modelos Reversibilidade da abertura das portas

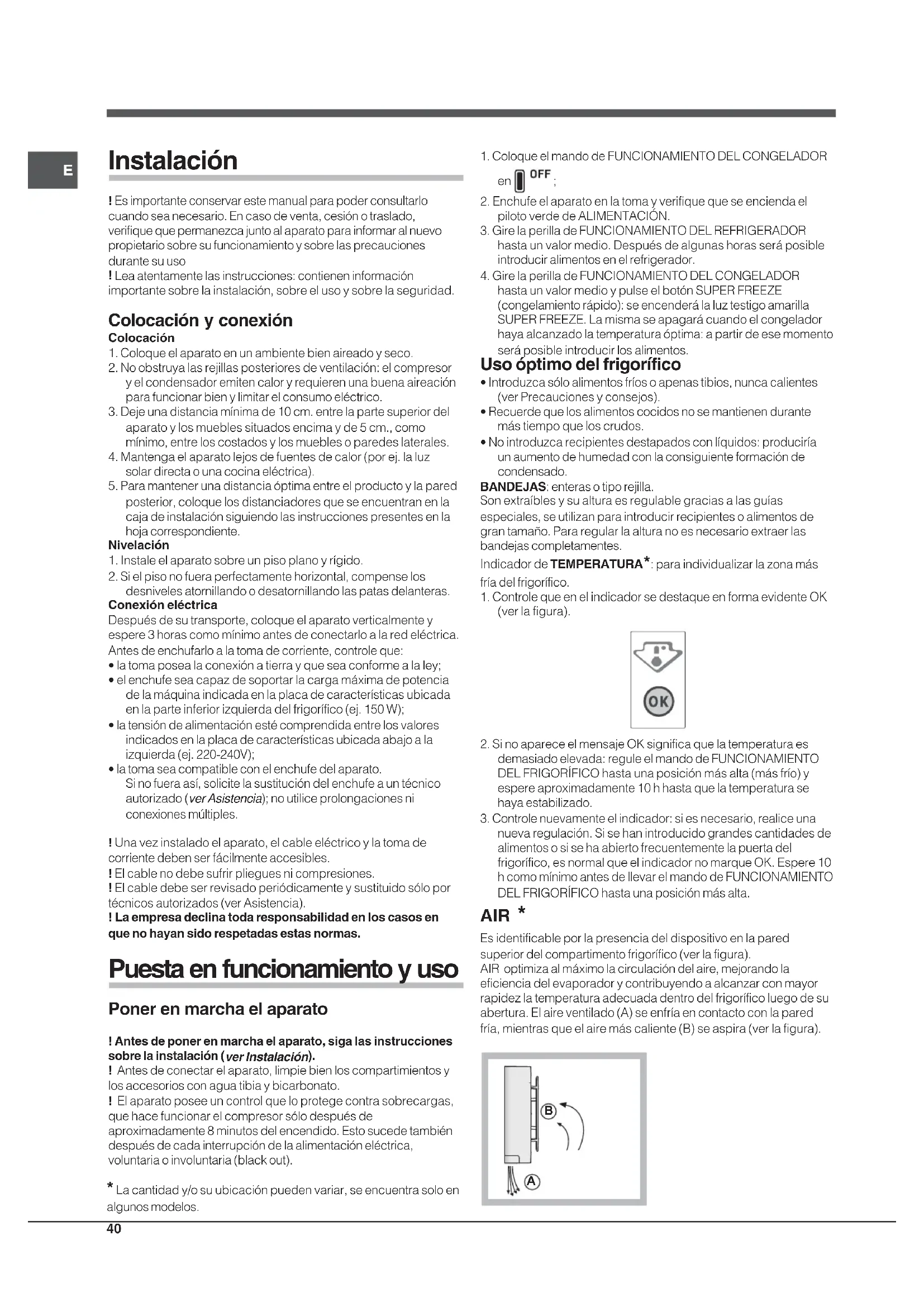

• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos. Instalación ! Es importante conservar este manual para poder consultarlocuando sea necesario. En caso de venta, cesión o traslado,verifique que permanezca junto al aparato para informar al nuevopropietario sobre su funcionamiento y sobre las precaucionesdurante su uso

Lea atentamente las instrucciones: contienen informaciónimportante sobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Colocación1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: el compresory el condensador emiten calor y requieren una buena aireaciónpara funcionar bien y limitar el consumo eléctrico.3. Deje una distancia mínima de 10 cm. entre la parte superior delaparato y los muebles situados encima y de 5 cm., comomínimo, entre los costados y los muebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej. la luzsolar directa o una cocina eléctrica).5. Para mantener una distancia óptima entre el producto y la paredposterior, coloque los distanciadores que se encuentran en lacaja de instalación siguiendo las instrucciones presentes en lahoja correspondiente.Nivelación1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patas delanteras.Conexión eléctricaDespués de su transporte, coloque el aparato verticalmente yespere 3 horas como mínimo antes de conectarlo a la red eléctrica.Antes de enchufarlo a la toma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme a la ley;• el enchufe sea capaz de soportar la carga máxima de potenciade la máquina indicada en la placa de características ubicadaen la parte inferior izquierda del frigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre los valoresindicados en la placa de características ubicada abajo a laizquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato.Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.! Una vez instalado el aparato, el cable eléctrico y la toma decorriente deben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituido sólo portécnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos enque no hayan sido respetadas estas normas. Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instruccionessobre la instalación (ver Instalación ! Antes de conectar el aparato, limpie bien los compartimientos ylos accesorios con agua tibia y bicarbonato.! El aparato posee un control que lo protege contra sobrecargas,que hace funcionar el compresor sólo después deaproximadamente 8 minutos del encendido. Esto sucede tambiéndespués de cada interrupción de la alimentación eléctrica,voluntaria o involuntaria (black out).1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR

2. Enchufe el aparato en la toma y verifique que se encienda elpiloto verde de ALIMENTACIÓN.3. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADORhasta un valor medio. Después de algunas horas será posibleintroducir alimentos en el refrigerador.4. Gire la perilla de FUNCIONAMIENTO DEL CONGELADORhasta un valor medio y pulse el botón SUPER FREEZE(congelamiento rápido): se encenderá la luz testigo amarillaSUPER FREEZE. La misma se apagará cuando el congeladorhaya alcanzado la temperatura óptima: a partir de ese momentoserá posible introducir los alimentos. Uso óptimo del frigorífico

• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes(ver Precauciones y consejos).• Recuerde que los alimentos cocidos no se mantienen durantemás tiempo que los crudos.• No introduzca recipientes destapados con líquidos: produciríaun aumento de humedad con la consiguiente formación decondensado.BANDEJAS: enteras o tipo rejilla.Son extraíbles y su altura es regulable gracias a las guíasespeciales, se utilizan para introducir recipientes o alimentos degran tamaño. Para regular la altura no es necesario extraer lasbandejas completamentes.Indicador de TEMPERATURA *: para individualizar la zona más fría del frigorífico.1. Controle que en el indicador se destaque en forma evidente OK(ver la figura).2. Si no aparece el mensaje OK significa que la temperatura esdemasiado elevada: regule el mando de FUNCIONAMIENTODEL FRIGORÍFICO hasta una posición más alta (más frío) yespere aproximadamente 10 h hasta que la temperatura sehaya estabilizado.3. Controle nuevamente el indicador: si es necesario, realice unanueva regulación. Si se han introducido grandes cantidades dealimentos o si se ha abierto frecuentemente la puerta delfrigorífico, es normal que el indicador no marque OK. Espere 10h como mínimo antes de llevar el mando de FUNCIONAMIENTODEL FRIGORÍFICO hasta una posición más alta. AIR * Es identificable por la presencia del dispositivo en la paredsuperior del compartimento frigorífico (ver la figura).AIR optimiza al máximo la circulación del aire, mejorando laeficiencia del evaporador y contribuyendo a alcanzar con mayorrapidez la temperatura adecuada dentro del frigorífico luego de suabertura. El aire ventilado (A) se enfría en contacto con la paredfría, mientras que el aire más caliente (B) se aspira (ver la figura).

Uso óptimo del congelador

• Para regular la temperatura utilice la perilla deFUNCIONAMIENTO DEL CONGELADOR (ver Descripción).• No vuelva a congelar alimentos que se están por descongelar odescongelados; dichos alimentos deben ser previamentecocinados para ser consumidos (dentro de las 24 horas).• Los alimentos frescos por congelar no se deben colocar encontacto con los ya congelados; se deben colocar en elcompartimiento superior CONGELAMIENTO yCONSERVACIÓN donde la temperatura desciende por debajode los –18ºC y garantiza una mayor velocidad de congelación.• Para congelar los alimentos de una manera correcta y seguraes necesario activar la función SUPER FREEZE 24 horas antesde introducir los alimentos. Una vez que se introducen losalimentos, es necesario activar nuevamente la función SUPERFREEZE que se desactivará automáticamente pasadas 24horas;• No coloque en el congelador botellas de vidrio que contenganlíquidos, tapadas o cerradas herméticamente porque podríanromperse.• La cantidad máxima diaria de alimentos por congelar estáindicada en la placa de características ubicada en elcompartimiento refrigerador abajo a la izquierda (por ejemplo: 4Kg/24h).• Para obtener un mayor espacio en el compartimentocongelador, podrá quitar los recipientes (excepto el inferior y elrecipiente COOL CARE ZONE de temperatura variable) ycolocar los alimentos directamente en las placas evaporadoras.! Si durante un largo período de tiempo la temperatura ambientepermanece por debajo de los 14ºC, no se alcanzan lastemperaturas necesarias para una larga conservación en elcompartimento congelador y, por lo tanto, el período deconservación resultará menor.! Evite abrir la puerta durante la congelación.! Cuando se produzca una interrupción de corriente o una avería,no abra la puerta del congelador: de este modo, los alimentoscongelados se conservarán sin alteración duranteaproximadamente 9-14 horas.Easy Ice La doble cubeta ha sido diseñada para optimizar el espacio en elcompartimento congelador y permitir el acceso al hielo de modorápido y simple. Las cubetas se pueden apilar o llenar y utilizar porseparado.Además, el adecuado enganche de la Easy Ice la convierte en unasolución sumamente flexible, ya que se puede colocar tanto en laparte derecha como en la izquierda de los primeros cajones. Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesarioaislar el aparato de la red de alimentación eléctrica:1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR

2. desenchufe el aparato.

• Las partes externas, las partes internas y las juntas de goma sepueden limpiar con una esponja empapada en agua tibia ybicarbonato sódico o jabón neutro. No utilice disolventes,productos abrasivos, lejía o amoníaco.• Los accesorios extraíbles se pueden colocar en remojo en aguacaliente y jabón o detergente para platos. Enjuáguelos yséquelos con cuidado.• La parte posterior del aparato tiende a cubrirse de polvo que sepuede eliminar, después de haber apagado y desenchufado elaparato, utilizando con delicadeza la boca de la aspiradora ytrabajando con una potencia media. Evitar la formación de moho y malos olores
• El aparato está fabricado con materiales higiénicos que notransmiten olores. Para mantener esta característica esnecesario que los alimentos estén siempre protegidos y biencerrados. Esto evitará también la formación de manchas.• Si se debe apagar el aparato por un largo período, limpie suinterior y deje las puertas abiertas. Descongelar el aparato ! Respete las instrucciones que se dan a continuación.No acelere el proceso con dispositivos o utensilios diferentes de larasqueta que se suministra con el aparato porque se podría dañarel circuito refrigerante.Descongelar el compartimento frigoríficoEl frigorífico posee descongelación automático: el agua se envíahacia la parte posterior por un orificio de descarga ( ver la figura

donde el calor producido por el compresor la hace evaporar. Laúnica intervención que se debe realizar periódicamente consiste enlimpiar el orificio de descarga para que el agua pueda fluirlibremente.Descongelar el compartimento congeladorSi la capa de escarcha es superior a los 5 mm es necesariorealizar una descongelación manual:1. Coloque el mando de REGULACIÓN DE LA TEMPERATURA enla posición OFF

2. Envuelva los alimentos congelados en papel de periódico ycolóquelos en otro congelador o en un lugar fresco.3. Deje la puerta abierta hasta que la escarcha se haya derretidocompletamente; facilite la operación colocando en elcompartimento congelador recipientes con agua tibia.42

• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.4. Limpie y seque con cuidado el compartimento congelador antesde volver a encender el aparato.5. Algunos aparatos poseen el SISTEMA DRAIN para enviar elagua hacia el exterior: deje que el agua fluya recogiéndola en unrecipiente (ver la figura 6. Antes de introducir los alimentos en el compartimentocongelador, espere aproximadamente 2 horas para restablecerlas condiciones ideales de conservación. Función holiday Si se parte por un período de vacaciones, no es necesario apagar elaparato debido a que posee una función que permite, con bajoconsumo eléctrico, mantener la temperatura del compartimientorefrigerador alrededor de los 12ºC (para proteger del calor maquillajey cosméticos); la temperatura del congelador se debe fijar en elmínimo (1) indispensable para la conservación de los alimentos.Para activar la función: coloque la perilla de FUNCIONAMIENTODEL REFRIGERADOR en Una doble señal sonora confirmará su activación; la desactivaciónse indica con una sola señal sonora. Sustituir la bombilla * Para sustituir la bombilla de iluminación del compartimentofrigorífico, desenchufe el aparato. Siga las instrucciones que sedan a continuación. Acceda a la lámpara quitando la proteccióncomo se indica en la figura. Sustitúyala con otra bombilla con unapotencia igual a la indicada en la protección.

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con lasnormas internacionales sobre seguridad. Estas advertencias sesuministran por razones de seguridad y deben ser leídasatentamente.Este equipamiento es conforme con las siguientes DirectivasComunitarias:- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivasmodificaciones;-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) ysucesivas modificaciones;- 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesionalen el interior de una vivienda.• El aparato debe ser utilizado para conservar y congelaralimentos sólo por personas adultas y según las indicacionescontenidas en este manual.• El aparato no se debe instalar al aire libre ni siquiera si el lugarestá protegido debido a que es muy peligroso dejarlo expuestoa la lluvia y tormentas.• No toque el aparato estando descalzo o con las manos o piesmojados o húmedos.• No toque las piezas refrigerantes internas: podría quemarse oherirse.• No desenchufe el aparato tirando del cable sino sujetando elenchufe.• Es necesario desenchufar el aparato antes de realizaroperaciones de limpieza y de mantenimiento. No es suficientellevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición OFF (aparato apagado) para eliminar todo contacto eléctrico.• En caso de avería, nunca acceda a los mecanismos internospara intentar una reparación.• En el interior de los compartimientos donde se conservanalimentos congelados, no utilice utensilios cortantes o con puntani aparatos eléctricos, que no sean los recomendados por elfabricante.• No introduzca en su boca cubitos apenas extraídos delcongelador.• Este aparato no puede ser utilizado por personas (incluidos losniños) con capacidades físicas, sensoriales o mentalesdisminuidas o sin experiencia, salvo que estén supervisadas oinstruidas sobre el uso del aparato por una personaresponsable de su seguridad. Los niños deberían sercontrolados para garantizar que no jueguen con el aparato.• Los embalajes no son juguetes para los niños. Eliminación
• Eliminación del material de embalaje: respete las normas locales,de esta manera los embalajes podrán ser reutilizados.• En base a la Norma europea 2002/96/CE de Residuos deaparatos Eléctricos y Electrónicos (RAEE), los electrodomésticosviejos no pueden ser arrojados en los contenedores municipaleshabituales; tienen que ser recogidos selectivamente para optimizarla recuperación y reciclado de los componentes y materiales quelos constituyen, y reducir el impacto en la salud humana y elmedioambiente. El símbolo del cubo de basura tachado se marcasobre todos los productos para recordar al consumidor laobligación de separarlos para la recogida selectiva. El consumidordebe contactar con la autoridad local o con el vendedor parainformarse en relación a la correcta eleminación de suelectrodoméstico viejo. Ahorrar y respetar el medio ambiente
• Instale el aparato en una ambiente fresco y bien aireado,protéjalo de la exposición directa a los rayos solares y no locoloque cerca de fuentes de calor.• Para introducir o extraer los alimentos, abra las puertas delaparato el menor tiempo posible. Cada apertura de las puertasproduce un notable gasto de energía.• No llene con demasiados alimentos el aparato: para una buenaconservación, el frío debe poder circular libremente. Si seimpide la circulación, el compresor trabajará continuamente.E

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía. Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. La luz testigo verde de ALIMENTACIÓN no se enciende.

• El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente. El motor no arranca.

• El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funcionamiento y uso). Las luces testigo están débilmente encendidas.

• Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después de haberlo girado sobre sí mismo. a) Suena la alarma. a) La puerta del refrigerador ha quedado abierta durante más de dos minutos. El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto procedimiento de apagado (ver Mantenimiento). b) Suena la alarma y centellean las dos luces testigo amarillas. b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el estado de los alimentos: podría ser necesario desecharlos. + señal sonora = Calentamiento excesivo c) Suena la alarma y centellean las dos luces testigo amarillas y la verde. c) El aparato señala un calentamiento peligroso del congelador: los alimentos deben ser desechados. + señal sonora = Calentamiento peligroso b/c)

En ambos casos el congelador se mantendrá a una temperatura de alrededor de 0ºC para no recongelar los alimentos. Para apagar la señal sonora: abra y cierre la puerta del refrigerador. Para restablecer el funcionamiento normal: lleve la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta la posición (apagado) y vuelva a encender el aparato. El piloto verde de ALIMENTACIÓN centellea.

• El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica. El refrigerador y el congelador enfrían poco.

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• Las perillas de FUNCIONAMIENTO no están en la posición correcta (ver Descripción).

• El refrigerador o el congelador se han llenado excesivamente. En el refrigerador los alimentos se congelan.

• La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición correcta (ver Descripción).

• Los alimentos están en contacto con la pared posterior. El motor funciona continuamente.

• Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo amarilla SUPER FREEZE está encendida o centelleante (ver Desc.).

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta. El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano (ver Instalación).

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. La temperatura de algunas partes externas del frigorífico es elevada.

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.44
