MANUAL DE UTILIZADOR EBL 20311 V HOTPOINT

Índice Instruções para a utilização, 2 Assistência, 5 Descrição do aparelho, 10 Descrição do aparelho, 16 Reversibilidade da abertura das portas, 19 Instalação,44 Acessórios, 45 Início e utilização, 45 Manutenção e cuidados, 46 Precauções e conselhos, 46 Anomalias e soluções, 47 Sumario Manual de instrucciones, 2 Asistencia,4 Descripción del aparato, 9 Descripción del aparato, 15 Reversibilidad de la apertura de las puertas, 19 Instalación,40 Accesorios, 40 Puesta en funcionamiento y uso, 41 Mantenimiento y cuidados, 41 Precauciones y consejos, 42 Anomalías y soluciones,43

Portuges Instruções para a utilização

Assistência Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia ( veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo. Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

169eps Descrição do aparelho Painel de comandos 1 Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico. é a temperatura ideal com consumos baixos. é a função Holiday (veja a Manutenção e cuidados). OFF desliga o copartimento frigorífico. 2 Tecla de SUPER COOL

(refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização). 3 Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL. 4 Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica. 5 Tecla de SUPER FREEZE

(congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização). 6 Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE . 7 Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador. é a temperatura ideal para consumos baixos. desliga o aparelho, inclusive o frigorífico. ! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. 1 PEZINHO de regulação 2 Compartimento para CONSERVAÇÃO*. 3 Compartimento para CONGELAÇÃO e CONSERVAÇÃO*. 4 Gaveta para FRUTAS e HORTALIÇAS 5 PRATELEIRA*. 6 WINE RACK*. 7 AIR* 8 LÂMPADA (veja a Manutenção) 9 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS*. 10 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

• Presente somente em alguns modelos.

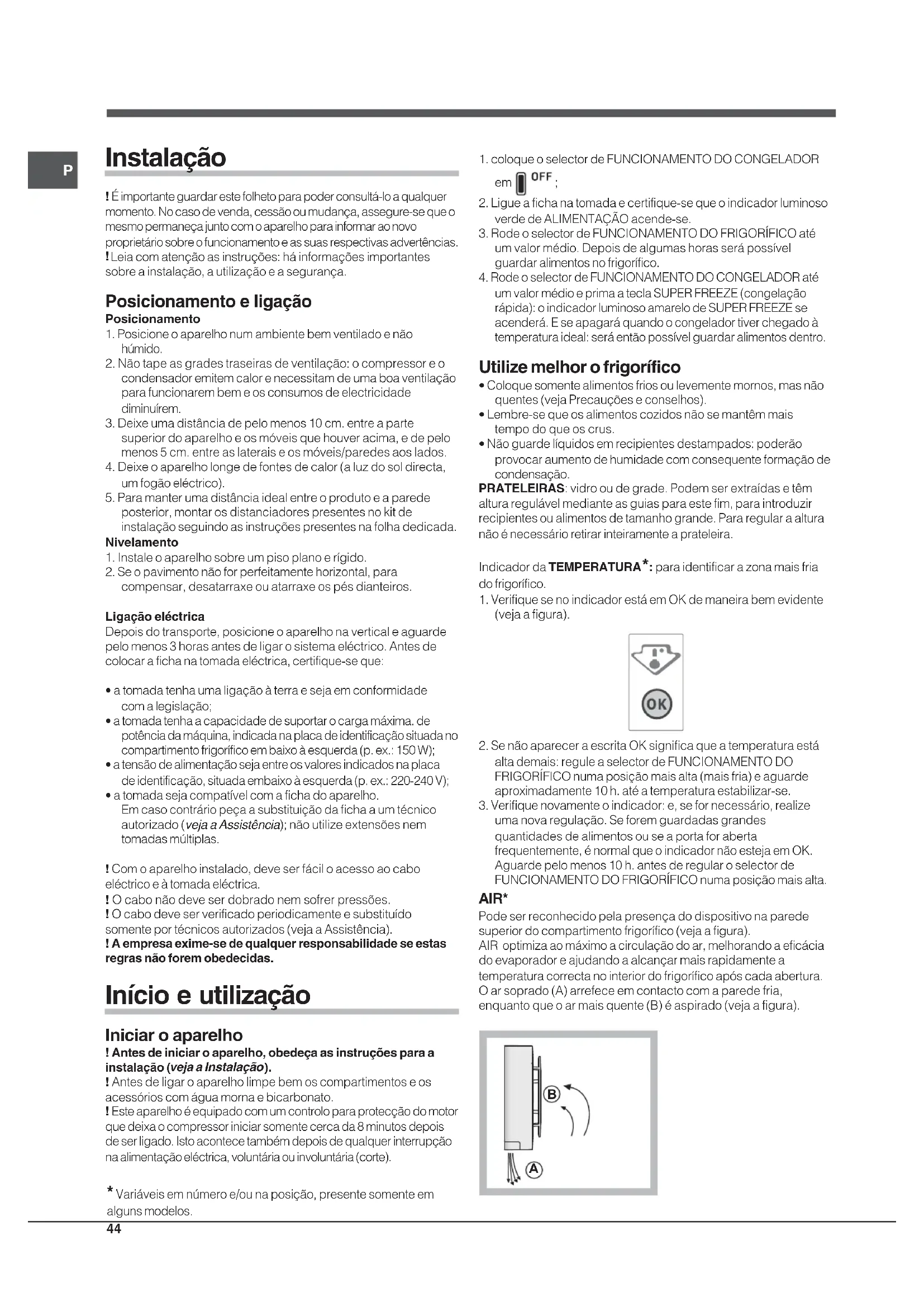

• Variáveis em número e/ou na posição, presente somente em alguns modelos. Instalação ! É importante guardar este folheto para poder consultá-lo a qualquermomento. No caso de venda, cessão ou mudança, assegure-se que omesmo permaneça junto com o aparelho para informar ao novoproprietário sobre o funcionamento e as suas respectivas advertências.

Leia com atenção as instruções: há informações importantessobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e nãohúmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidadediminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a partesuperior do aparelho e os móveis que houver acima, e de pelomenos 5 cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa,um fogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit deinstalação seguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, paracompensar, desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidadecom a legislação;• a tomada tenha a capacidade de suportar o carga máxima. depotência da máquina, indicada na placa de identificação situada nocompartimento frigorífico em baixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicados na placade identificação, situada embaixo à esquerda (p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao caboeléctrico e à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituídosomente por técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Início e utilização Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para ainstalação (veja a Instalação ! Antes de ligar o aparelho limpe bem os compartimentos e osacessórios com água morna e bicarbonato.! Este aparelho é equipado com um controlo para protecção do motorque deixa o compressor iniciar somente cerca da 8 minutos depoisde ser ligado. Isto acontece também depois de qualquer interrupçãona alimentação eléctrica, voluntária ou involuntária (corte).1. coloque o selector de FUNCIONAMENTO DO CONGELADOR

2. Ligue a ficha na tomada e certifique-se que o indicador luminosoverde de ALIMENTAÇÃO acende-se.3. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO atéum valor médio. Depois de algumas horas será possívelguardar alimentos no frigorífico.4. Rode o selector de FUNCIONAMENTO DO CONGELADOR atéum valor médio e prima a tecla SUPER FREEZE (congelaçãorápida): o indicador luminoso amarelo de SUPER FREEZE seacenderá. E se apagará quando o congelador tiver chegado àtemperatura ideal: será então possível guardar alimentos dentro. Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas nãoquentes (veja Precauções e conselhos).• Lembre-se que os alimentos cozidos não se mantêm maistempo do que os crus.• Não guarde líquidos em recipientes destampados: poderãoprovocar aumento de humidade com consequente formação decondensação.PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têmaltura regulável mediante as guias para este fim, para introduzirrecipientes ou alimentos de tamanho grande. Para regular a alturanão é necessário retirar inteiramente a prateleira.Indicador da TEMPERATURA *: para identificar a zona mais fria do frigorífico.1. Verifique se no indicador está em OK de maneira bem evidente(veja a figura).2. Se não aparecer a escrita OK significa que a temperatura estáalta demais: regule a selector de FUNCIONAMENTO DOFRIGORÍFICO numa posição mais alta (mais fria) e aguardeaproximadamente 10 h. até a temperatura estabilizar-se.3. Verifique novamente o indicador: e, se for necessário, realizeuma nova regulação. Se forem guardadas grandesquantidades de alimentos ou se a porta for abertafrequentemente, é normal que o indicador não esteja em OK.Aguarde pelo menos 10 h. antes de regular o selector deFUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta. AIR* Pode ser reconhecido pela presença do dispositivo na paredesuperior do compartimento frigorífico (veja a figura).AIR optimiza ao máximo a circulação do ar, melhorando a eficáciado evaporador e ajudando a alcançar mais rapidamente atemperatura correcta no interior do frigorífico após cada abertura.O ar soprado (A) arrefece em contacto com a parede fria,enquanto que o ar mais quente (B) é aspirado (veja a figura).

Utilize melhor o congelador

• Para regular a temperatura utilize o selector deFUNCIONAMENTO DO CONGELADOR ( veja a Descrição

• Não congele novamente alimentos que estiverem adescongelar-se ou descongelados; estes alimentos devem sercozidos para ser consumados (dentro de 24 horas).• Os alimentos frescos a serem congelados não devem sercolocados encostados nos já congelados; mas devem serguardados no compartimento superior de CONGELAÇÃO eCONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.• Para congelar os alimentos do modo mais correcto e seguro,activar a função SUPER FREEZE 24 oras antes da introduçãodos alimentos. Após ter introduzido os alimentos, é necessárioactivar novamente a função SUPER FREEZE que irá desactivar-se automaticamente após 24 horas;• Não coloque no congelador garrafas de vidro contendo líquidos,tampadas ou fechadas hermeticamente, porque poderão partir- se.
• A quantidade máxima diária de alimentos a ser congelada éindicada na placa de identificação, situada no compartimentofrigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).• Para obtener un mayor espacio en el compartimentocongelador, podrá quitar los recipientes (excepto el inferior y elrecipiente COOL CARE ZONE de temperatura variable) ycolocar los alimentos directamente en las placas evaporadoras.! Se durante muito tempo, a temperatura ambiente permanecerinferior a 14° C, não se chegará plenamente às temperaturasnecessárias para uma longa conservação no compartimentocongelador e, portanto, o período de conservação será reduzido.! Durante a congelação evite abrir a porta.! Em caso de interrupção de corrente ou de avaria, não abra a porta docongelador: desta maneira os alimentos congelados em casa ouindustriais não sofrerão alterações durante aproximadamente 9 ~ 14horas.Easy Ice O duplo recipiente foi projectado para optimizar o espaço nagaveta do congelador e disponibilizar o gelo de forma mais rápidae simples. Os recipientes podem ser colocados um em cima dooutro ou enchidos e utilizados separadamente.Além disto, o engate específico torna o Easy Ice uma soluçãoextremamente flexível pois é possível posicioná-la na parte direitaou esquerda das primeiras gavetas. Manutenção e cuidados Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessárioisolar o aparelho da rede eléctrica:1. coloque o selector de FUNCIONAMENTO DO CONGELADOR

• As partes externas, as partes internas e as guarnições deborracha podem ser limpadas com uma esponja molhada deágua morna e bicarbonato de sódio ou sabão neutro. Nãoempregue solventes, abrasivos, água de javel nem amoníaco.• Os acessórios removíveis podem ser colocados de molho emágua quente e sabão ou detergente para pratos. Enxagúe-os eenxugue-os com cuidado.• Na parte de trás do aparelho tende a acumular-se poeira, quepode ser eliminada, depois de ter desligado o aparelho eretirado a ficha da tomada eléctrica, utilizando delicadamente obocal comprido de um aspirador de pó, regulado numapotência média. Evite bolor e maus cheiros
• Este aparelho foi fabricado com materiais higiénicos que nãotransmitem odores. Para manter esta característica énecessário os alimentos serem sempre protegidos e bemfechados. Isto também evitará a formação de manchas.• Se for deixar o aparelho muito tempo desligado, limpe-o pordentro e deixe as portas abertas.Descongelar o aparelho! Obedeça as seguintes instruções.Não acelere o processo com meios ou utensílios diferentes daespátula fornecida, porque poderá danificar o circuito refrigerante.Descongelar o compartimento frigoríficoEste frigorífico é equipado com degelo automático: a águaderretida é conduzida para a parte traseira através de um furo dedescarga (veja a figura) desta maneira o calor produzido pelocompressor evapora-se. A única intervenção a ser realizadaperiodicamente consiste na limpeza do furo de descarga para aágua poder defluir desimpedida.Descongelar o compartimento congeladorSe a camada de gelo for superior a 5 mm. será necessáriodescongelar manualmente:1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA naposição OFF 2. Envolva os alimentos congelados industrialmente ou em casacom folhas de papel e guarde-os num sítio fresco.3. Deixe a porta aberta até o gelo ter-se derretido inteiramente;para facilitar a operação coloque recipientes com água mornadentro do compartimento congelador.4. Limpe e enxugue o compartimento congelador com cuidadoantes ligar novamente o aparelho.
• Variáveis em número e/ou na posição, presente somente em alguns modelos.46

• Variáveis em número e/ou na posição, presente somente em alguns modelos.5. Alguns aparelhos são equipados com um SISTEMA DE DRAINpara conduzir a água para fora: deixe a água defluir para umrecipiente (veja a figura).6. Antes de introduzir os alimentos no compartimento docongelador, aguardar aproximadamente duas horas para orestabelecimento das condições ideais de conservação. Função Holiday Se for partir para férias longas, não é necessário desligar oaparelho, porque o mesmo é equipado com uma função quepossibilita, com um pequeno consumo de electricidade, manter atemperatura do compartimento frigorífico ao redor de 12°C (paraproteger produtos de maquilhagem e cosméticos contra o calor);enquanto que a temperatura do congelador deve ser configuradano mínimo indispensável para a conservação dos alimentos.Para activar esta função: configure o selector deFUNCIONAMENTO DO FRIGORÍFICO em . Tocará um avisoacústico duplo breve para confirmar a activação; por outro lado adesactivação é indicada por um único aviso acústico. Substituição da lâmpada * Para substituir a lâmpada de iluminação do compartimentofrigorífico, desligue a ficha da tomada de corrente. Obedeça asseguintes instruções. Para obter acesso à lâmpada, retire aprotecção da maneira indicada na figura. Substitua-a por uma depotência análoga à indicada na protecção.

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade comas regras internacionais de segurança. Estas advertências sãofornecidas para razões de segurança e devem ser lidas comatenção.Esta aparelhagem é em conformidade com a seguintes Directivasda Comunidade Europeia:- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) esucessivas modificações. Segurança geral

• Este aparelho foi concebido para uma utilização de tipo nãoprofissional, no âmbito de uma morada.• Este aparelho deve ser utilizado somente por pessoas adultas,para conservar e congelar alimentos, segundo as instruçõesapresentadas neste folheto.• Este aparelho não deve ser instalado ao ar livre mesmo se numsítio abrigado, porque é muito perigoso deixá-lo exposto àchuva e temporais.• Não toque neste aparelho com os pés descalços nem com asmãos ou os pés molhados ou húmidos.• Não toque nas partes de refrigeração internas: há perigo dequeimaduras e feridas.• Não puxe o cabo eléctrico para desligar a ficha da tomada,mas pegue pela ficha.• É necessário desligar a ficha da tomada antes de realizaroperações de limpeza e manutenção. Não é suficiente colocaros selectores de regulação da temperatura na posição OFF(aparelho desligado) para eliminar todos os contactoseléctricos.• No caso de avaria, nunca mexa nos mecanismos internos paratentar reparar.• Não utilize, no interior dos compartimentos para guardaralimentos congelados, utensílios cortantes e pontiagudos oudispositivos eléctricos se não forem do tipo recomendado peloconstrutor.• Não coloque na boca cubos de gelo assim que os retirar docongelador.• Não é previsto que este aparelho seja utilizado por pessoas(incluso crianças) com reduzidas capacidades físicas, sensoriaisou mentais, por pessoas inexperientes ou sem conhecimento, anão ser que sejam vigiadas ou que tenham recebido instruçõespreliminares sobre o uso do aparelho por parte de uma pessoaresponsável pela sua segurança. As crianças deveriam servigiadas para evitar que brinquem com o aparelho.• Os embalagens não são brinquedos para as crianças. Eliminação
• Eliminação do material de embalagem: obedeça as regraslocais, ou reutilize as embalagens.• A directiva Europeia 2002/96/CE referente à gestão de resíduos deaparelhos eléctricos e electrónicos (RAEE), prevê que oselectrodomésticos não devem ser escoados no fluxo normal dosresíduos sólidos urbanos. Os aparelhos desactualizados devemser recolhidos separadamente para optimizar a taxa derecuperação e reciclagem dos materiais que os compõem eimpedir potenciais danos para a saúde humana e para oambiente. O símbolo constituído por um contentor de lixo barradocom uma cruz deve ser colocado em todos os produtos por formaa recordar a obrigatoriedade de recolha separada. Osconsumidores devem contactar as autoridades locais ou ospontos de venda para solicitar informação referente ao localapropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente
• Instale este aparelho num ambiente fresco e bem ventilado,proteja-o contra a exposição directa aos raios do sol, não ocoloque perto de fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelhoo mais rapidamente possível. Cada vez que abrir as portascausa um notável gasto de energia.• Não encha este aparelho com alimentos demais: para uma boaconservação, o frio deve poder circular livremente. Se impedir-se acirculação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão atemperatura interna forçando o compressor a funcionar muito,P

• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista. O indicador luminoso verde de ALIMENTAÇÃO não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O motor não inicia.

• Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização). Os indicadores luminosos estão acesos fracos.

• Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos. a) O alarme está a tocar. a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção). b) O alarme está a tocar e os dois indicadores luminosos amarelos a piscar. b) Este aparelho avisa se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora. + aviso acústico = Aquecimento excessivo c) O alarme está a tocar e os dois indicadores luminosos amarelos e o verde estão a piscar. c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os alimentos devem ser deitados fora. + aviso acústico = Aquecimento perigoso b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor de 0°C para não congelar novamente os alimentos. Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de FUNCIONAMENTO DO CONGELADOR na posição de (desligado) e ligue novamente o aparelho. O indicador luminoso verde ALIMENTAÇÃO é intermitente.

• O aparelho não funciona correctamente. Contacte a Assistência Técnica. O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.

• As portas são abertas com frequência excessiva.

• Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição).

• O frigorífico ou o congelador foram enchidos demais. Os alimentos congelam-se no frigorífico.

• O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição).

• Os alimentos estão encostados na parede traseira. O motor está a funcionar continuamente.

• A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso ou a piscar (veja a Descrição).

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta. O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).

• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada.

• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.48
