GEBRUIKSAANWIJZING EBL 20311 V HOTPOINT

Nederlands Gebruiksaanwijzingen KOEL/DIEPVRIESCOMBINATIE Inhoud Gebruiksaanwijzingen, 1 Service, 3 Beschrijving van het apparaat, 9 Beschrijving van het apparaat, 15 Draairichting deuren verwisselbaar, 19 Installatie, 36 Toebehoren, 36 Starten en gebruik, 37 Onderhoud en verzorging, 38 Voorzorgsmaatregelen en advies, 38 Storingen en oplossingen, 39

• Indien, ondanks alle controles, het apparaat niet goed werkt ende storing blijft bestaan, kunt u zich tot de dichtstbijzijndeTechnische Dienst wenden.U moet doorgeven:• het type storing• het model apparaat (Mod.)• het serienummer (S/N)Deze informatie bevindt zich op het typeplaatje links onderin hetkoelgedeelte.Wendt u zich nooit tot onbevoegde installateurs en weigeraltijd de installatie van niet originele onderdelen. Asistencia Antes de llamar al Servicio de Asistencia Técnica:• Verifique si la anomalía puede ser resuelta por Ud. mismo ( ver Anomalías y Soluciones

SUPER COOL (snelle afkoeling) om snel de temperatuur in het koelgedeelte te verlagen. Als u deze knop indrukt, gaat het controlelampje SUPER COOL aan (zie Starten en gebruik). 3 Geel controlelampje SUPER COOL (snelle afkoeling): gaat aan wanneer u op de toets SUPER COOL drukt. 4 Groen controlelampje ELEKTRISCHE VOEDING: als dit aan is, betekent het dat de stroom is aangesloten. 5 Toets SUPER FREEZE (snel invriezen) om verse etenswaren in te vriezen. Als u deze knop indrukt, gaat het controlelampje SUPER FREEZE aan (zie Starten en gebruik). 6 Geel controlelampje SUPER FREEZE (snel invriezen): gaat aan wanneer u op de toets SUPER FREEZE drukt. 7 Knop WERKING DIEPVRIESKAST om de temperatuur in het diepvriesgedeelte te regelen. is de optimale temperatuur voor een laag energieverbruik. met schakelt u het hele apparaat uit (inclusief de koelkast). ! De controlelampjes geven ook een eventuele abnormale temperatuursverhoging aan in het diepvriesgedeelte (zie Storingen en oplossingen).10

6 WINE RACK*7 AIR*8 BOMBILLA

(ver Mantenimiento) 9 Balconcito extraíble PORTAOBJETOS*. 10 Balconcito BOTELLAS Beschrijving van het apparaat Algemeen aanzicht Deze gebruiksaanwijzingen gelden voor verscheidene modellen enhet is daarom mogelijk dat de figuur andere details afbeeldt danhet door u aangeschafte apparaat. De beschrijving van de meestcomplexe elementen vind u terug in de volgende pagina’s.1 Verstelbare POOTJES.2 BEWAARGEDEELTE*.3 INVRIES- en BEWAARGEDEELTE 4 GROENTE- en FRUITLADE5 DRAAGPLATEAU 6 WINE RACK*7 AIR*8 LAMPJE (zie Onderhoud). 9 Uitneembaar vak voor VARIA*. 10 Vak voor FLESSEN.

• Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig.
• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.

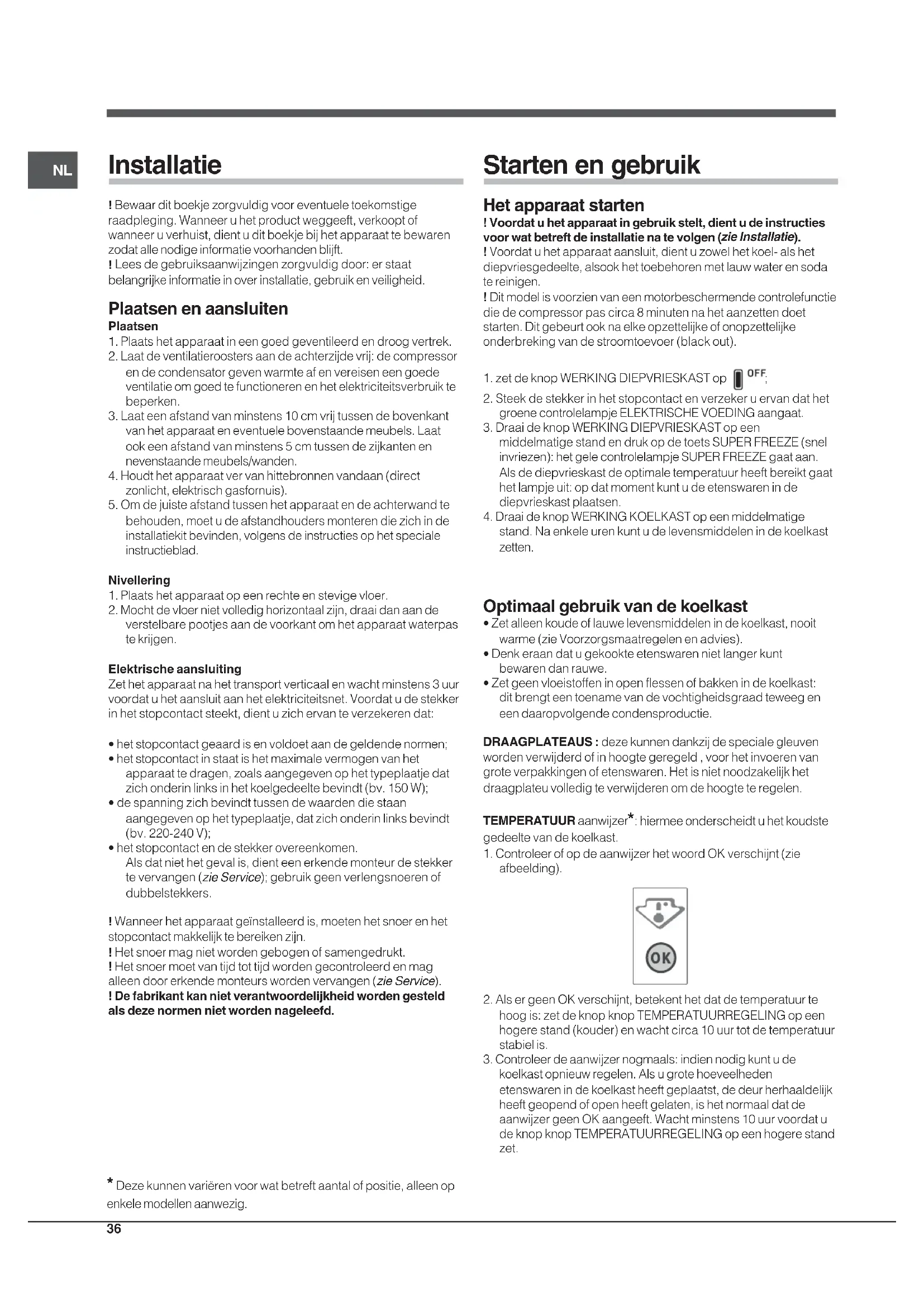

• Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig. Installatie ! Bewaar dit boekje zorgvuldig voor eventuele toekomstigeraadpleging. Wanneer u het product weggeeft, verkoopt ofwanneer u verhuist, dient u dit boekje bij het apparaat te bewarenzodat alle nodige informatie voorhanden blijft.

Lees de gebruiksaanwijzingen zorgvuldig door: er staatbelangrijke informatie in over installatie, gebruik en veiligheid. Plaatsen en aansluiten Plaatsen1. Plaats het apparaat in een goed geventileerd en droog vertrek.2. Laat de ventilatieroosters aan de achterzijde vrij: de compressoren de condensator geven warmte af en vereisen een goedeventilatie om goed te functioneren en het elektriciteitsverbruik tebeperken.3. Laat een afstand van minstens 10 cm vrij tussen de bovenkantvan het apparaat en eventuele bovenstaande meubels. Laatook een afstand van minstens 5 cm tussen de zijkanten ennevenstaande meubels/wanden.4. Houdt het apparaat ver van hittebronnen vandaan (directzonlicht, elektrisch gasfornuis).5. Om de juiste afstand tussen het apparaat en de achterwand tebehouden, moet u de afstandhouders monteren die zich in deinstallatiekit bevinden, volgens de instructies op het specialeinstructieblad.Nivellering1. Plaats het apparaat op een rechte en stevige vloer.2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan deverstelbare pootjes aan de voorkant om het apparaat waterpaste krijgen.Elektrische aansluitingZet het apparaat na het transport verticaal en wacht minstens 3 uurvoordat u het aansluit aan het elektriciteitsnet. Voordat u de stekkerin het stopcontact steekt, dient u zich ervan te verzekeren dat:• het stopcontact geaard is en voldoet aan de geldende normen;• het stopcontact in staat is het maximale vermogen van hetapparaat te dragen, zoals aangegeven op het typeplaatje datzich onderin links in het koelgedeelte bevindt (bv. 150 W);• de spanning zich bevindt tussen de waarden die staanaangegeven op het typeplaatje, dat zich onderin links bevindt(bv. 220-240 V);• het stopcontact en de stekker overeenkomen.Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.! Wanneer het apparaat geïnstalleerd is, moeten het snoer en hetstopcontact makkelijk te bereiken zijn.! Het snoer mag niet worden gebogen of samengedrukt.! Het snoer moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan niet verantwoordelijkheid worden gesteldals deze normen niet worden nageleefd. Starten en gebruik Het apparaat starten ! Voordat u het apparaat in gebruik stelt, dient u de instructiesvoor wat betreft de installatie na te volgen ( zie Installatie

! Voordat u het apparaat aansluit, dient u zowel het koel- als hetdiepvriesgedeelte, alsook het toebehoren met lauw water en sodate reinigen.! Dit model is voorzien van een motorbeschermende controlefunctiedie de compressor pas circa 8 minuten na het aanzetten doetstarten. Dit gebeurt ook na elke opzettelijke of onopzettelijkeonderbreking van de stroomtoevoer (black out).1. zet de knop WERKING DIEPVRIESKAST op 2. Steek de stekker in het stopcontact en verzeker u ervan dat hetgroene controlelampje ELEKTRISCHE VOEDING aangaat.3. Draai de knop WERKING DIEPVRIESKAST op eenmiddelmatige stand en druk op de toets SUPER FREEZE (snelinvriezen): het gele controlelampje SUPER FREEZE gaat aan.Als de diepvrieskast de optimale temperatuur heeft bereikt gaathet lampje uit: op dat moment kunt u de etenswaren in dediepvrieskast plaatsen.4. Draai de knop WERKING KOELKAST op een middelmatigestand. Na enkele uren kunt u de levensmiddelen in de koelkastzetten. Optimaal gebruik van de koelkast

• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooitwarme (zie Voorzorgsmaatregelen en advies).• Denk eraan dat u gekookte etenswaren niet langer kuntbewaren dan rauwe.• Zet geen vloeistoffen in open flessen of bakken in de koelkast:dit brengt een toename van de vochtigheidsgraad teweeg eneen daaropvolgende condensproductie.DRAAGPLATEAUS : deze kunnen dankzij de speciale gleuvenworden verwijderd of in hoogte geregeld , voor het invoeren vangrote verpakkingen of etenswaren. Het is niet noodzakelijk hetdraagplateu volledig te verwijderen om de hoogte te regelen.TEMPERATUUR aanwijzer *: hiermee onderscheidt u het koudste gedeelte van de koelkast.1. Controleer of op de aanwijzer het woord OK verschijnt (zieafbeelding).2. Als er geen OK verschijnt, betekent het dat de temperatuur tehoog is: zet de knop knop TEMPERATUURREGELING op eenhogere stand (kouder) en wacht circa 10 uur tot de temperatuurstabiel is.3. Controleer de aanwijzer nogmaals: indien nodig kunt u dekoelkast opnieuw regelen. Als u grote hoeveelhedenetenswaren in de koelkast heeft geplaatst, de deur herhaaldelijkheeft geopend of open heeft gelaten, is het normaal dat deaanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat ude knop knop TEMPERATUURREGELING op een hogere stand zet.NL

Dit herkent u aan het mechanisme aan de bovenkant van hetkoelgedeelte ( zie afbeelding

Door middel van het AIRAIRAIRAIRAIR kunt u levensmiddelen optimaal bewaren.Het systeem zorgt ervoor dat, nadat de deur open is geweest, detemperatuur binnen het apparaat weer snel op hetzelfde niveauwordt teruggebracht en overal goed wordt verspreid: de geblazenlucht (A) wordt afgekoeld als hij in contact komt met de koele wand,terwijl de warmere lucht (B) wordt weggezogen ( zie afbeelding

Optimaal gebruik van de diepvrieskast

• Gebruik voor het regelen van de temperatuur de knopWERKING DIEPVRIESKAST (zie Beschrijving).• Vries nooit etenswaar in die op het punt staat te ontdooien of alis ontdooid; dergelijke etenswaar moet gelijk worden gekookt engegeten (binnen 24 uur).• Verse etenswaren die moeten worden ingevroren mogen nooitin contact raken met etenswaren die al bevroren zijn; verseetenswaren moeten in het bovenste INVRIES- enBEWAARGEDEELTE worden gezet, waar de temperatuur de -18°C of lager bereikt en waar ze snel worden ingevroren.• Om levensmiddelen op de beste en veiligste manier in tevriezen moet u de functie SUPERVRIEZEN activeren, 24 uurvoor u het voedsel invoert. Nadat u de levensmiddelen in devriezer heeft geplaatst dient u de functie SUPERVRIEZENnogmaals te activeren. De functie wordt na 24 uur automatischuitgeschakeld;• Plaats nooit glazen flessen met vloeistof in de diepvrieskast,vooral niet als er een dop op zit of als ze hermetisch zijnafgesloten, ze zouden kunnen barsten.• De maximum hoeveelheid die men dagelijks kan invriezen isaangegeven op het typeplaatje links onderin de koelkast(voorbeeld: Kg/24h 4).• Als u de laden van de freezer van hun plaats haalt (behalve dieonderin en de eventuele COOL CARE ZONE lade met variabiletemperatuur) krijgt u meer ruimte in dat vak en kunt u deetenswaren rechtstreeks op de evaporatievlakken plaatsen.! Als de kamertemperatuur zich voor langere tijd onder de 14°Cbevindt, bereikt het diepvriesgedeelte niet de temperatuur dienodig is voor het langdurig bewaren van de levensmiddelen en zalde bewaartijd van de etenswaren als gevolg korter zijn.! Open de deur van de diepvrieskast niet tijdens het invriezen.! Wanneer de stroom wegvalt of wanneer er een storing optreedt,dient u de deur van de diepvrieskast niet te openen: delevensmiddelen blijven op deze manier nog ongeveer 9 à 14 uurgoed bewaard.Easy Ice De dubbele bak is ontworpen om de ruimte in de vriesbak teoptimaliseren en het ijs snel en eenvoudig tot uw beschikking testellen. De bakjes kunnen worden gestapeld op afzonderlijkworden gevuld en gebruikt.De speciale haak maakt de Easy Ice bijzonder flexibel. Hiermeekunt u hem aan de linker- of rechterzijde van de eerste ladenbevestigen. Onderhoud en verzorging De elektrische stroom afsluiten Tijdens schoonmaak of onderhoud moet u het apparaat afsluitenvan de elektrische stroom:1. zet de knop WERKING DIEPVRIESKAST op

2. haal de stekker uit het stopcontact.

Het apparaat reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingenkunnen worden schoongemaakt met een lauwe spons en sodaof een neutraal schoonmaakmiddel. Gebruik geenoplosmiddelen, schuurmiddelen, chloor of ammonia.• Het uitneembare toebehoren kan worden afgewassen met warmwater en schoonmaak- of afwasmiddelen. Spoel en droog allesgoed af.• De achterkant van het apparaat vangt veel stof op. Na hetapparaat te hebben uitgezet en de stroom te hebben afgeslotenkunt u dit opzuigen met de lange buis van de stofzuiger, opmiddelmatig vermogen. Het vermijden van schimmel en vervelende luchtjes
• Het apparaat is vervaardigd uit hygiënisch materiaal dat geenluchtjes absorbeert. Teneinde deze eigenschappen tebehouden moet u levensmiddelen altijd goed bewaren enafsluiten. Hierdoor vermijdt u ook het vormen van vlekken.• Als u het apparaat voor langere tijd uitzet moet u de binnenkantreinigen en de deuren openlaten. Het apparaat ontdooien ! Houdt u aan onderstaande instructies.Probeer het proces niet te versnellen door middel van apparaten ofgereedschap anders dan bijgeleverd schrapertje. U zou hetkoelcircuit kunnen beschadigen.38

• Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig.Het ontdooien van het koelgedeelte.De koelkast is voorzien van een automatische ontdooifunctie: hetwater wordt door een speciale afvoeropening (zie afbeelding) naarde achterkant geleid waar de warmte van de compressor het doetverdampen. Het enige wat u af en toe moet doen is de openingreinigen en controleren of het water vrijuit kan afvloeien.Het ontdooien van het diepvriesgedeelteAls de ijslaag dikker is dan 5 mm moet u een handmatigeontdooiing uitvoeren:1. Draai de knop van de TEMPERATUURREGELING op stand OFF 2. Omwikkel de etenswaren uit de diepvries met papier en leg zeop een koele plaats.3. Laat de deur van de diepvrieskast open totdat het ijs compleetgesmolten is; dit proces kunt u versnellen door er bakken metlauw water in neer te zetten.4. Maak de diepvrieskast goed schoon en droog hem grondig afvoordat u hem weer aanzet.5. Enkele apparaten zijn voorzien van een DRAINAGE SYSTEEMom het water naar buiten af te voeren: laat het water in een baklopen (zie afbeelding 6. Nadat u de etenswaren in de diepvrieskast heeft geplaatst moetu circa 2 uur wachten totdat het apparaat weer op normale wijzefunctioneert. Vakantiefunctie Als u op vakantie gaat is het niet nodig het apparaat uit te zetten,aangezien het is voorzien van een functie die de temperatuur in hetkoelgedeelte rond de 12°C behoudt (u kunt hierin bijvoorbeeldmake-up en cosmetica tegen de hitte beschermen). Deze functieheeft een bijzonder laag energieverbruik. De temperatuur van devrieskast moet op de laagste stand worden gezet, hetgeen nodig isvoor het bewaren van de levensmiddelen.Om deze functie te activeren:zet de knop WERKING KOELKAST op Een kort, dubbel geluidssignaal geeft aan dat de functie isgeactiveerd; het uitschakelen wordt aangegeven door een enkelgeluidssignaal. Het lampje vervangen * Om het lampje van het koelgedeelte te vervangen, dient u eerst destekker uit het stopcontact te halen.Volg de instructies die hieronder zijn aangegeven. Pak het lampjebeet door eerst het beschermingskapje te verwijderen zoalsaangegeven in de afbeelding.Vervang het met een lampje dat eenzelfde vermogen heeft als staataangegeven op het kapje.

Voorzorgsmaatregelen en advies ! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijngeschreven voor uw veiligheid en u dient ze derhalve goed door tenemen.Dit apparaat voldoet aan de volgende EU Richtlijnen:- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgendewijzigingen;- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) endaaropvolgende wijzigingen;- 2002/96/CE. Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruikbinnenshuis.• Het apparaat dient te worden gebruikt voor het bewaren en hetinvriezen van levensmiddelen. Het dient uitsluitend doorvolwassenen te worden bediend, volgens de aanwijzingen dieaangegeven zijn in dit instructieboekje.• Het apparaat dient niet buitenshuis te worden geplaatst, ook nietin overdekte toestand. Het is erg gevaarlijk als het in aanrakingkomt met regen of als het onweert.• Raak het apparaat niet blootsvoets of met natte handen ofvoeten aan.• Raak nooit de koelelementen aan de binnenkant aan: u zou zichkunnen verbranden of verwonden.• Haal de stekker nooit uit het stopcontact door aan het snoer tetrekken.• Maak de koelkast niet schoon of voer geen onderhoud uit als destekker nog in het stopcontact zit.Het is niet voldoende langer dan twee seconden de toets OFFop de display ingedrukt te houden om elke elektrischeverbinding te verbreken.• Als het apparaat defect is, mag u nooit aan het interne systeemsleutelen om een reparatie uit te voeren.• Gebruik in de vakken waar ingevroren levensmiddelen wordenbewaard geen scherpe of puntige voorwerpen of elektrischeapparaten die niet door de fabrikant worden aanbevolen.NL

• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.

• Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of mentale beperkingen, of die geen ervaring of kennis hebben, tenzij ze door een persoon die verantwoordelijk is voor hun veiligheid begeleid worden bij of geïnstrueerd zijn over het gebruik van het apparaat. Kinderen moeten gecontroleerd worden om te zorgen dat ze niet met het apparaat spelen.

• Het verpakkingsmateriaal is geen speelgoed voor kinderen. Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.

• Laat de deur, wanneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan. Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

• Vul het apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

• Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

• Ontdooi het apparaat als er ijsvorming plaatsvindt (zie Onderhoud); een dikke laag ijs vertraagt de koudeoverdracht naar de levensmiddelen en verhoogt het energieverbruik. Storingen en oplossingen Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst. Het groene controlelampje ELEKTRISCHE VOEDING gaat niet aan.

• De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom. De motor start niet.

• Het apparaat is voorzien van een motorbeschermende controle (zie Starten en gebruik). De controlelampjes geven een zwak licht.

• Haal de stekker uit het stopcontact en doe hem er weer in nadat u hem 180° heeft gedraaid. a) Het alarm gaat af a) De koelkastdeur is langer dan twee minuten open geweest. Het geluidssignaal houdt op als u de deur dichtdoet. Misschien heeft u niet de juiste afsluitprocedure gevolgd (zie Onderhoud). b) Het alarm gaat af en de twee gele controlelampjes knipperen. b) Het apparaat geeft een overmatige verhitting van de diepvrieskast aan. We raden u aan de staat van de etenswaren te controleren: het zou kunnen dat u ze moet weggooien. + geluidssignaal = Overmatige verwarming c) Het alarm gaat af en het groene en de twee gele controlelampjes knipperen. c) Het apparaat geeft een gevaarlijke verhitting van de diepvrieskast aan: u moet de etenswaren weggooien. + geluidssignaal = Gevaarlijke verwarming b/c) In beide gevallen zal de diepvrieskast een temperatuur van ongeveer 0°C aanhouden om de levensmiddelen niet weer in te laten vriezen. Om het geluidssignaal uit te zetten: open en sluit de koelkastdeur. Om de normale werking te herstellen: zet de knop WERKING DIEPVRIESKAST op stand (uit) en zet het apparaat weer aan. Het groene controlelampje VOEDING knippert.

• Het apparaat functioneert niet goed. Roep er de Installateur bij. De koelkast en de diepvrieskast zijn niet koud genoeg.

• De deuren sluiten niet goed of de afdichtingen zijn versleten.

• De deuren worden vaak geopend.

• De knoppen WERKING staan niet op de goede stand (zie Beschrijving).

• De koelkast of de diepvrieskast zijn overmatig gevuld. In de koelkast bevriezen de etenswaren.

• De knop WERKING KOELKAST staat niet op de goede stand (zie Beschrijving).

• De levensmiddelen staan in contact met de achterwand. De motor blijft doorlopend draaien

• U heeft per ongeluk op de toets SUPER FREEZE gedrukt (snel invriezen): het gele controlelampje SUPER FREEZE staat aan of knippert (zie Beschrijving).

• De deur is niet goed dicht of wordt constant geopend.

• De buitentemperatuur is erg hoog. Het apparaat maakt veel lawaai.

• Het apparaat staat niet waterpas (zie Installatie).

• Het apparaat staat tussen meubels of objecten die trillen of geluid maken.

• Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing. Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

• De hoge temperaturen zijn noodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product.40
