MODE D'EMPLOI EBL 20311 V HOTPOINT

Français Mode d’emploi

Vérifiez si vous pouvez résoudre l’anomalie vous-même ( voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et si l’inconvénient persiste, appelez le service après-vente le plus proche. Signalez-lui :

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N) Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche. Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’installation de pièces détachées originales. - modello - model - modèle - modell - model - modelo - modelo

169eps Description de l’appareil Tableau de bord 1 Bouton FONCTIONNEMENT REFRIGERATEUR pour régler la température à l’intérieur du compartiment réfrigérateur. est la température optimale avec une faible consommation d’électricité. est la fonction holiday (voir Entretien et soins). OFF éteint le réfrigérateur. 2 Touche SUPER COOL

• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.

• N’existe que sur certains modèles. Wechsel des Türanschlags

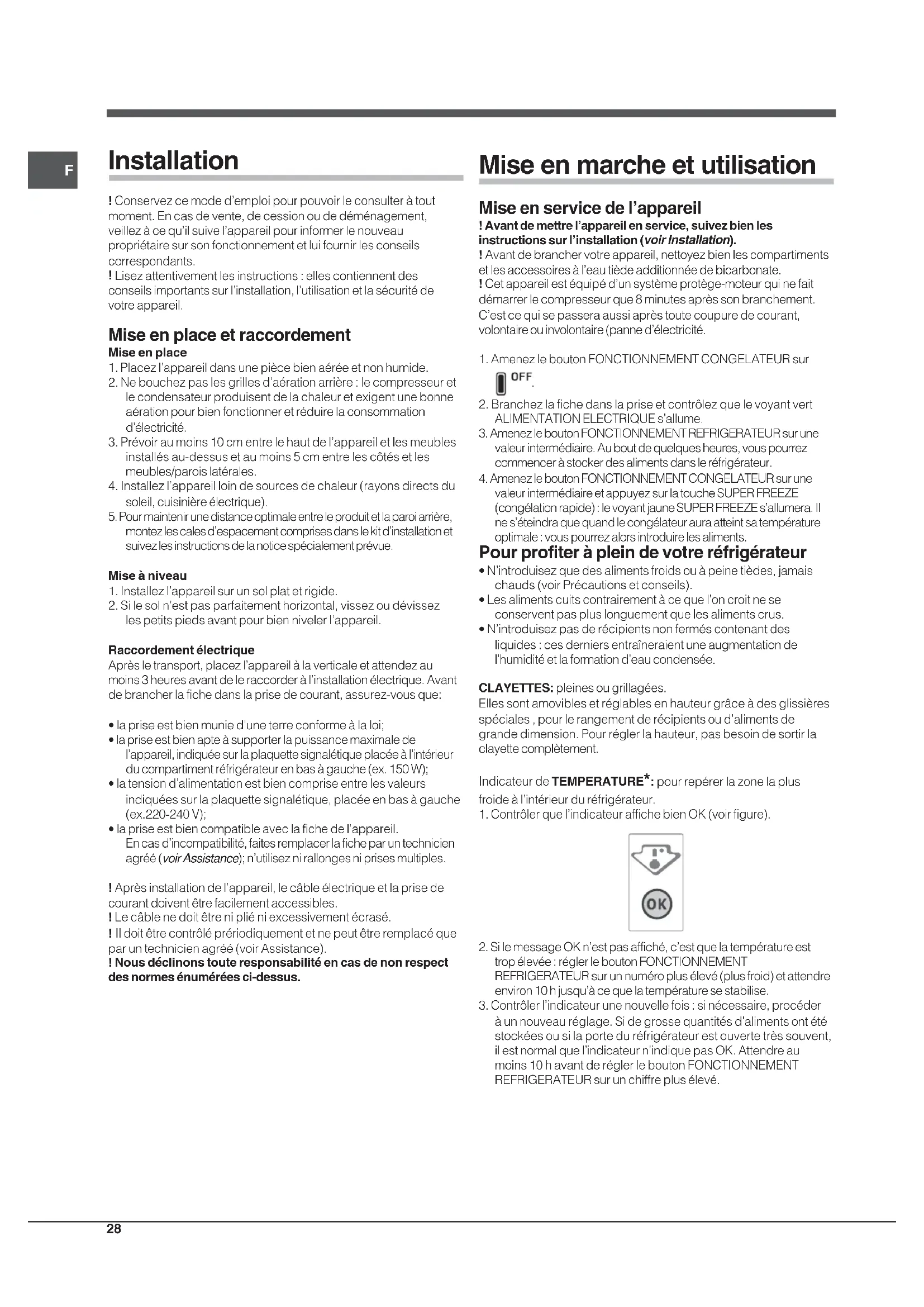

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à toutmoment. En cas de vente, de cession ou de déménagement,veillez à ce qu’il suive l’appareil pour informer le nouveaupropriétaire sur son fonctionnement et lui fournir les conseilscorrespondants.

Lisez attentivement les instructions : elles contiennent desconseils importants sur l’installation, l’utilisation et la sécurité devotre appareil. Mise en place et raccordement Mise en place1. Placez l’appareil dans une pièce bien aérée et non humide.2. Ne bouchez pas les grilles d’aération arrière : le compresseur etle condensateur produisent de la chaleur et exigent une bonneaération pour bien fonctionner et réduire la consommationd’électricité.3. Prévoir au moins 10 cm entre le haut de l’appareil et les meublesinstallés au-dessus et au moins 5 cm entre les côtés et lesmeubles/parois latérales.4. Installez l’appareil loin de sources de chaleur (rayons directs dusoleil, cuisinière électrique).5. Pour maintenir une distance optimale entre le produit et la paroi arrière,montez les cales d’espacement comprises dans le kit d’installation etsuivez les instructions de la notice spécialement prévue.Mise à niveau1. Installez l’appareil sur un sol plat et rigide.2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissezles petits pieds avant pour bien niveler l’appareil.Raccordement électriqueAprès le transport, placez l’appareil à la verticale et attendez aumoins 3 heures avant de le raccorder à l’installation électrique. Avantde brancher la fiche dans la prise de courant, assurez-vous que:• la prise est bien munie d’une terre conforme à la loi;• la prise est bien apte à supporter la puissance maximale del’appareil, indiquée sur la plaquette signalétique placée à l’intérieurdu compartiment réfrigérateur en bas à gauche (ex. 150 W);• la tension d’alimentation est bien comprise entre les valeursindiquées sur la plaquette signalétique, placée en bas à gauche(ex.220-240 V);• la prise est bien compatible avec la fiche de l’appareil.En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise decourant doivent être facilement accessibles.! Le câble ne doit être ni plié ni excessivement écrasé.! Il doit être contrôlé prériodiquement et ne peut être remplacé quepar un technicien agréé (voir Assistance).! Nous déclinons toute responsabilité en cas de non respectdes normes énumérées ci-dessus. Mise en marche et utilisation Mise en service de l’appareil ! Avant de mettre l’appareil en service, suivez bien lesinstructions sur l’installation ( voir Installation

! Avant de brancher votre appareil, nettoyez bien les compartimentset les accessoires à l’eau tiède additionnée de bicarbonate.! Cet appareil est équipé d’un système protège-moteur qui ne faitdémarrer le compresseur que 8 minutes après son branchement.C’est ce qui se passera aussi après toute coupure de courant,volontaire ou involontaire (panne d’électricité.1. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur 2. Branchez la fiche dans la prise et contrôlez que le voyant vertALIMENTATION ELECTRIQUE s’allume.3. Amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur unevaleur intermédiaire. Au bout de quelques heures, vous pourrezcommencer à stocker des aliments dans le réfrigérateur.4. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur unevaleur intermédiaire et appuyez sur la touche SUPER FREEZE(congélation rapide) : le voyant jaune SUPER FREEZE s’allumera. Ilne s’éteindra que quand le congélateur aura atteint sa températureoptimale : vous pourrez alors introduire les aliments. Pour profiter à plein de votre réfrigérateur

• N’introduisez que des aliments froids ou à peine tièdes, jamaischauds (voir Précautions et conseils).• Les aliments cuits contrairement à ce que l’on croit ne seconservent pas plus longuement que les aliments crus.• N’introduisez pas de récipients non fermés contenant desliquides : ces derniers entraîneraient une augmentation del’humidité et la formation d’eau condensée.CLAYETTES: pleines ou grillagées.Elles sont amovibles et réglables en hauteur grâce à des glissièresspéciales , pour le rangement de récipients ou d’aliments degrande dimension. Pour régler la hauteur, pas besoin de sortir laclayette complètement.Indicateur de TEMPERATURE *: pour repérer la zone la plus froide à l’intérieur du réfrigérateur.1. Contrôler que l’indicateur affiche bien OK (voir figure).2. Si le message OK n’est pas affiché, c’est que la température esttrop élevée : régler le bouton FONCTIONNEMENTREFRIGERATEUR sur un numéro plus élevé (plus froid) et attendreenviron 10 h jusqu’à ce que la température se stabilise.3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéderà un nouveau réglage. Si de grosse quantités d’aliments ont étéstockées ou si la porte du réfrigérateur est ouverte très souvent,il est normal que l’indicateur n’indique pas OK. Attendre aumoins 10 h avant de régler le bouton FONCTIONNEMENTREFRIGERATEUR sur un chiffre plus élevé.F

AIR* On le reconnaît à la présence d’un dispositif appliqué à la paroidans le haut du compartiment réfrigérateur ( voir figure

AIR qui optimise au maximum la circulation de l’air, améliorel’efficacité de l’évaporateur et contribue à rétablir très rapidement latempérature à l’intérieur du réfrigérateur après chaque ouverture.L’air soufflé (A) refroidit au contact de la paroi froide, tandis que l’airplus chaud (B) est aspiré ( voir figure

Pour profiter à plein de votre congélateur

• Pour régler la température, utilisez le boutonFONCTIONNEMENT CONGELATEUR ( voir Description

• Ne recongelez pas des aliments décongelés ou en cours dedécongélation; il faut les faire cuire et les consommer (dans les24 heures).• Les aliments frais à congeler ne doivent pas être placés aucontact d’aliments déjà congelés; il faut les stocker dans lecompartiment supérieur CONGELATION et CONSERVATIONoù la température qui descend au-dessous de -18°C garantitune vitesse de congélation adéquate.• Pour congeler les aliments correctement et en toute sécurité, ilfaut activer la fonction SUPER FREEZE 24 heures avantd'introduire les aliments. Après avoir introduit les aliments, ilfaudra activer à nouveau la fonction SUPER FREEZE qui sedéclenchera automatiquement après les 24 heures;• Ne stockez pas dans votre congélateur des bouteilles en verrecontenant des liquides, bouchées ou fermées hermétiquement,elles pourraient se briser.• La quantité journalière maximale d’aliments pouvant être congeléeest indiquée sur l’étiquette des caractéristiques, placée dans lecompartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).• Pour gagner de la place à l’intérieur du compartimentcongélation, vous pouvez enlever les tiroirs (sauf le tiroir du baset celui de la COOL CARE ZONE à température variable si votreappareil en est équipé) et stocker vos aliments directement surles plaques évaporantes.! Si la température ambiante se maintient longuement au-dessous de14°C, le compartiment freezer n’arrive pas à atteindre lestempératures indispensables à une longue conservation et lapériode de conservation sera par conséquent réduite.! Evitez d’ouvrir la porte pendant la phase de congélation.! En cas de coupure de courant ou de panne, n’ouvrez pas laporte du congélateur : les produits surgelés et congelés seconserveront ainsi sans problème pendant 9 - 14 heures environ.Easy Ice Le double bac a été conçu dans le but d'optimiser l'espace dans letiroir congélateur et de rendre disponibles les glaçons de manièrerapide et simple. Les bacs peuvent être empilés ou remplis etutilisés séparément.De plus, le système d'accrochage spécialement prévu transformeEasy Ice en une solution extrêmement flexible, permettant del'installer sur le côté droit ou gauche des premiers tiroirs. Entretien et soin Mise hors tension Pendant les opérations de nettoyage et d’entretien, débranchezl’appareil du réseau d’alimentation :1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur

2. débranchez la fiche de la prise de courant.

Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aided’une éponge imbibée d’eau tiède additionnée de bicarbonatede soude ou de savon neutre. N’utilisez pas de solvants, deproduits abrasifs, d’eau de Javel ou d’ammoniaque.• mettez tremper les accessoires amovibles dans de l’eauchaude additionnée de savon ou de liquide vaisselle. Rincez-leset essuyez-les soigneusement.• Le dos de l’appareil a tendance à s’empoussiérer, pour éliminerla poussière avec délicatesse, après avoir éteint l’appareil etdébranché la fiche, servez-vous d’un aspirateur montant unaccessoire adéquat et réglé sur une puissance intermédiaire. Contre la formation de moisissures et de mauvaises odeurs
• Cet appareil est fabriqué dans des matériaux hygiéniques quine transmettent pas d’odeur. Pour sauvegarder cettecaractéristique, veillez à bien emballer et couvrir vos aliments.Vous éviterez par la même occasion la formation de taches.• Si vous devez laisser votre appareil éteint pendant une périodede temps prolongée, nettoyez-le bien l’intérieur et laissez lesportes ouvertes. Dégivrage de l’appareil ! Conformez-vous aux instructions suivantes.Ne pas utiliser d’objets pointus et coupants pour dégivrerl’appareil, ils risqueraient d’endommager irréparablement le circuitréfrigérant.Dégivrage du compartiment réfrigérateurLe réfrigérateur est muni d’un système de dégivrage automatique :l’eau est acheminée vers la paroi arrière par un trou d’évacuation

voir figure ) où la chaleur produite par le compresseur la fait

• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.30

couvercle de protection comme illustré (voir figure). Remplacez-lapar une ampoule semblable dont la puissance doit correspondre àcelle indiquée sur le couvercle de protection.

Précautions et conseils ! L’appareil a été conçu et fabriqué conformément aux normesinternationales de sécurité. Ces conseils sont fournis pour desraisons de sécurité et doivent être lus attentivement.Cet appareil est conforme aux Directives Communautairessuivantes:- 73/23/CEE du 19/02/73 (Basse Tensione) et modificationssuivantes;-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) etmodifications suivantes;- 2002/96/CE. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type nonprofessionnel.• Cet appareil qui sert à conserver et à congeler des aliments nedoit être utilisé que par des adultes conformément auxinstructions du mode d’emploi.• Cet appareil ne doit pas être installé en extérieur, même dans unendroit à l’abri, il est en effet très dangereux de le laisserexposé à la pluie et aux orages.• Ne touchez pas à l’appareil pieds nus ou si vos mains ou piedssont mouillés ou humides.• Ne touchez pas aux parties refroidissantes: vous pourriez vousbrûler ou vous blesser.• Pour débrancher la fiche de la prise de courant, sortez la fiche,ne tirez surtout pas sur le câble.• Avant d’effectuer toute opération de nettoyage ou d’entretien,débranchez la fiche de la prise de courant. Il ne suffit pas deplacer le bouton de REGLAGE DE LA TEMPERATURE sur OFF(appareil éteint) pour éliminer tout contact électrique.• En cas de panne, n’essayez en aucun cas d’accéder auxmécanismes internes pour tenter de réparer l’appareil.• Ne pas utiliser, à l'intérieur des compartiments de conservationpour aliments congelés, d'ustensiles pointus et coupants oud'appareils électriques d'un type autre que celui recommandépar le fabricant.• Ne pas porter à la bouche des glaçons à peine sortis ducongélateur.• Cet appareil n’est pas prévu pour être utilisé par des personnes(y compris les enfants) dont les capacités physiques,sensorielles ou mentales sont réduites, ou des personnesdénuées d’expérience ou de connaissance, sauf si elles ont pubénéficier, par l’intermédiaire d’une personne responsable deleur sécurité, d’une surveillance ou d’instructions préalablesconcernant l’utilisation de l’appareil. Il convient de surveiller lesenfants afin qu’ils ne jouent pas avec l’appareil.• Les emballages ne sont pas des jouets pour enfants.
• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles.Dégivrage du compartiment congélateurSi la couche de givre dépasse 5 mm, procédez à un dégivragemanuel :1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur OFF 2. Enveloppez vos produits surgelés ou congelés dans du papieret placez-les dans un endroit frais.3. Laissez la porte ouverte jusqu’à ce que le givre fondecomplètement; pour accélérer cette opération placez dans lecompartiment congélateur des récipients d’eau tiède.4. Nettoyez et séchez soigneusement le compartiment congélateuravant de rallumer l’appareil.5. Certains de nos appareils sont équipés du SYSTEME DRAINpour acheminer l’eau vers l’extérieur: laissez l’eau s’écoulerdans un récipient (voir figure 6. Avant da ranger vos aliments dans le compartiment congélateur,attendez environ 2 heures pour le rétablissement des conditionsidéales de conservation des aliments. Fonction holiday Si vous partez en vacances, pas besoin d’éteindre votre appareilcar il est équipé d’une fonction spéciale qui permet, avec une faibleconsommation d’électricité, de maintenir une température d’environ12°C dans le compartiment réfrigérateur (pour protéger de lachaleur vos produits de beauté et de maquillage); réglez dans cecas la température du congélateur sur une valeur minimale,indispensable à la conservation des aliments.Pour activer la fonction :amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur Deux bips confirment son activation; sa désactivation est signaléepar un seul bip. Remplacement de l’ampoule d’éclairage * Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur,débranchez la fiche de la prise de courant. Suivez les indicationsfournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez leévaporer. Il vous suffit de nettoyer périodiquement le troud’évacuation pour permettre à l’eau de s’écouler normalement.F

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie.

• Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

• N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité. Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante. Le voyant vert ALIMENTATION ne s’allume pas.

• La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant. Le moteur ne démarre pas.

• L’appareil est équipé d’un système protège-moteur (voir Mise en marche et utilisation). Les voyants sont faiblement éclairés.

• Débranchez la fiche et rebranchez-la dans la prise de courant après l’avoir retournée sens dessus dessous. a) L’alarme sonne. a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes. Le signal sonore cesse dès fermeture de la porte. Ou bien vous ne l’avez peut-être pas éteint correctement (voir Entretien). b) L’alarme sonne et les deux voyants jaunes clignotent. b) L’appareil signale un réchauffement excessif du congélateur. Nous vous conseillons de vérifier l’état des aliments : il se pourrait qu’il faille les jeter. + signal acoustique = Réchauffement excessif c) L’alarme sonne et les deux voyants jaunes et le voyant vert clignotent. c) L’appareil signale un réchauffement dangereux du congélateur. il faut jeter les aliments. + signal acoustique = Réchauffement dangereux b/c) Dans le premier cas, le congélateur maintient une température d’environ 0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton FONCTIONNEMENT CONGELATEUR sur (éteint) et rallumez l’appareil. Le voyant vert ALIMENTATION clignote.

• L’appareil ne fonctionne pas correctement. Faites appel au service d’assistance technique. Le réfrigérateur et le congélateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes.

• La position des boutons FONCTIONNEMENT n’est pas correcte (voir Description).

• Le réfrigérateur et le congélateur sont excessivement remplis. Les aliments gèlent à l’intérieur du réfrigérateur.

• La position du bouton FONCTIONNEMENT REFRIGERATEUR n’est pas correcte (voir Description).

• Les aliments touchent à la paroi arrière. Le moteur est branché en permanence.

• Quelqu’un a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.).

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée. L’appareil est très bruyant.

• L’appareil n’a pas été installé bien à plat (voir Installation).

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal. La température est élevée à certains endroits de l’extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit.32
