MANUAL DE UTILIZADOR EBLH 18221 F HOTPOINT

Índice Instruções para a utilização, 2 Assistência, 5 Descrição do aparelho, 9 Descrição do aparelho, 14 Reversibilidade da abertura das portas, 16 Instalação, 41 Início e utilização, 41 Manutenção e cuidados, 42 Precauções e conselhos, 43 Anomalias e soluções, 44

Assistência Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia ( veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo. Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

169eps Descrição do aparelho Painel de comandos 1 Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico. é a temperatura ideal com consumos baixos. é a função Holiday (veja a Manutenção e cuidados). OFF desliga o copartimento frigorífico. 2 Tecla de SUPER COOL

(refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização). 3 Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL. 4 Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica. 5 Tecla de SUPER FREEZE

(congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização). 6 Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE . 7 Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador. é a temperatura ideal para consumos baixos. desliga o aparelho, inclusive o frigorífico. ! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. 1 PEZINHO de regulação 2 Compartimento para CONSERVAÇÃO 3 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 4 Gaveta para FRUTAS e HORTALIÇAS * 5 Caixa FOOD CARE ZONE para CARNE e QUAIJO * 6 WINE RACK *. 7 PRATELEIRA *. 8 LÂMPADA (veja a Manutenção) 9 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS * 10 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

• Presente somente em alguns modelos.

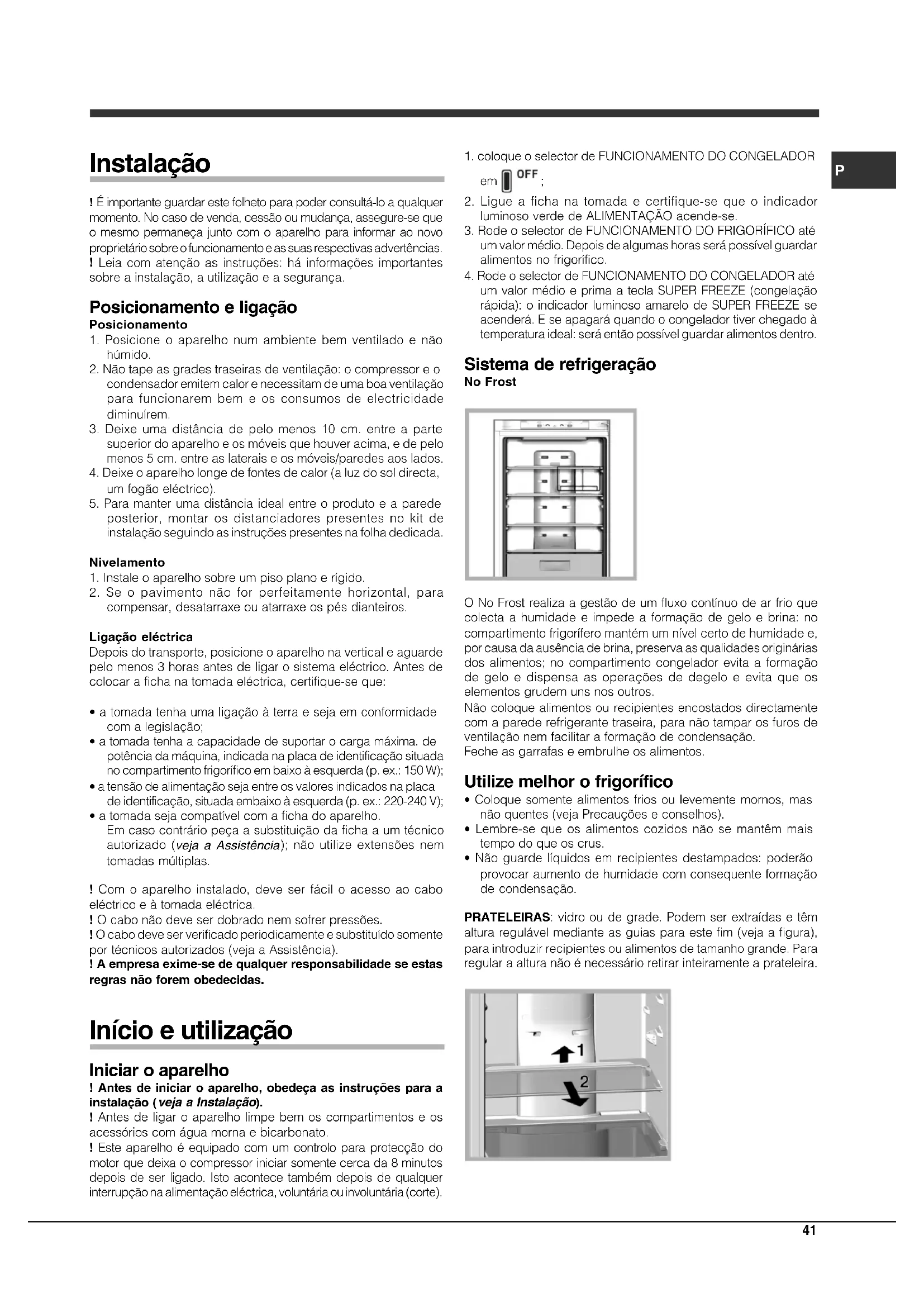

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquermomento. No caso de venda, cessão ou mudança, assegure-se queo mesmo permaneça junto com o aparelho para informar ao novoproprietário sobre o funcionamento e as suas respectivas advertências.

Leia com atenção as instruções: há informações importantessobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e nãohúmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidadediminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a partesuperior do aparelho e os móveis que houver acima, e de pelomenos 5 cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa,um fogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit deinstalação seguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, paracompensar, desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidadecom a legislação;• a tomada tenha a capacidade de suportar o carga máxima. depotência da máquina, indicada na placa de identificação situadano compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicados na placade identificação, situada embaixo à esquerda (p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnicoautorizado ( veja a Assistência ); não utilize extensões nemtomadas múltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao caboeléctrico e à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituído somentepor técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Início e utilização Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para ainstalação (veja a Instalação ! Antes de ligar o aparelho limpe bem os compartimentos e osacessórios com água morna e bicarbonato.! Este aparelho é equipado com um controlo para protecção domotor que deixa o compressor iniciar somente cerca da 8 minutosdepois de ser ligado. Isto acontece também depois de qualquerinterrupção na alimentação eléctrica, voluntária ou involuntária (corte).1. coloque o selector de FUNCIONAMENTO DO CONGELADOR

2. Ligue a ficha na tomada e certifique-se que o indicadorluminoso verde de ALIMENTAÇÃO acende-se.3. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO atéum valor médio. Depois de algumas horas será possível guardaralimentos no frigorífico.4. Rode o selector de FUNCIONAMENTO DO CONGELADOR atéum valor médio e prima a tecla SUPER FREEZE (congelaçãorápida): o indicador luminoso amarelo de SUPER FREEZE seacenderá. E se apagará quando o congelador tiver chegado àtemperatura ideal: será então possível guardar alimentos dentro. Sistema de refrigeração No FrostO No Frost realiza a gestão de um fluxo contínuo de ar frio quecolecta a humidade e impede a formação de gelo e brina: nocompartimento frigorífero mantém um nível certo de humidade e,por causa da ausência de brina, preserva as qualidades origináriasdos alimentos; no compartimento congelador evita a formaçãode gelo e dispensa as operações de degelo e evita que oselementos grudem uns nos outros.Não coloque alimentos ou recipientes encostados directamentecom a parede refrigerante traseira, para não tampar os furos deventilação nem facilitar a formação de condensação.Feche as garrafas e embrulhe os alimentos. Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, masnão quentes (veja Precauções e conselhos).• Lembre-se que os alimentos cozidos não se mantêm maistempo do que os crus.• Não guarde líquidos em recipientes destampados: poderãoprovocar aumento de humidade com consequente formaçãode condensação.PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têmaltura regulável mediante as guias para este fim (veja a figura),para introduzir recipientes ou alimentos de tamanho grande. Pararegular a altura não é necessário retirar inteiramente a prateleira.42

1. Verifique se no indicador está em OK de maneira bem evidente

2. Se não aparecer a escrita OK significa que a temperatura está

alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário, realize

uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta. Food Care Zone

Zona dedicada à conservação de alimentos frescos como carne e peixe. Graças à baixa temperatura no interior do compartimento, a Food Care Zone permite prolongar os tempos de conservação por até uma semana a mais. Dual led

A nova iluminação com duplo led, graças à sua intensa luz difusa, permite uma clara visão de cada alimento, sem zonas de sombra. Caso seja necessário substituir os leds, contacte o Serviço de Assistência Técnica. Utilize melhor o congelador

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).

• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.

• Para congelar os alimentos do modo mais correcto e seguro, activar a função SUPER FREEZE 24 oras antes da introdução dos alimentos. Após ter introduzido os alimentos, é necessário activar novamente a função SUPER FREEZE que irá desactivar- se automaticamente após 24 horas;

• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir- se.

• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4). ! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas. Easy Ice

O duplo recipiente foi projectado para optimizar o espaço na gaveta do congelador e disponibilizar o gelo de forma mais rápida e simples. Os recipientes podem ser colocados um em cima do outro ou enchidos e utilizados separadamente. Além disto, o engate específico torna o Easy Ice uma solução extremamente flexível pois é possível posicioná-la na parte direita ou esquerda das primeiras gavetas. Manutenção e cuidados Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

• Variáveis em número e/ou na posição, presente somente em alguns modelos.P

Função Holiday Se for partir para férias longas, não é necessário desligar oaparelho, porque o mesmo é equipado com uma função quepossibilita, com um pequeno consumo de electricidade, mantera temperatura do compartimento frigorífico ao redor de 15°C (paraproteger produtos de maquilhagem e cosméticos contra o calor);enquanto que a temperatura do congelador deve ser configuradano mínimo indispensável para a conservação dos alimentos.Para activar esta função: configure o selector deFUNCIONAMENTO DO FRIGORÍFICO em . Tocará um avisoacústico duplo breve para confirmar a activação; por outro lado adesactivação é indicada por um único aviso acústico. Substituição da lâmpada * Para substituir a lâmpada de iluminação do compartimentofrigorífico, desligue a ficha da tomada de corrente. Obedeça asseguintes instruções. Para obter acesso à lâmpada, retire aprotecção da maneira indicada na figura. Substitua-a por uma depotência análoga à indicada na protecção.

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade comas regras internacionais de segurança. Estas advertências sãofornecidas para razões de segurança e devem ser lidas comatenção.Esta aparelhagem é em conformidade com a seguintes Directivasda Comunidade Europeia:- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) esucessivas modificações. Segurança geral

• Este aparelho foi concebido para uma utilização de tipo nãoprofissional, no âmbito de uma morada.• Este aparelho deve ser utilizado somente por pessoas adultas,para conservar e congelar alimentos, segundo as instruçõesapresentadas neste folheto.• Este aparelho não deve ser instalado ao ar livre mesmo senum sítio abrigado, porque é muito perigoso deixá-lo expostoà chuva e temporais.• Não toque neste aparelho com os pés descalços nem com asmãos ou os pés molhados ou húmidos.• Não toque nas partes de refrigeração internas: há perigo dequeimaduras e feridas.• Não puxe o cabo eléctrico para desligar a ficha da tomada,mas pegue pela ficha.• É necessário desligar a ficha da tomada antes de realizaroperações de limpeza e manutenção. Não é suficiente colocaros selectores de regulação da temperatura na posição OFF(aparelho desligado) para eliminar todos os contactoseléctricos.• No caso de avaria, nunca mexa nos mecanismos internos paratentar reparar.• Não utilize, no interior dos compartimentos para guardaralimentos congelados, utensílios cortantes e pontiagudos oudispositivos eléctricos se não forem do tipo recomendado peloconstrutor.• Não coloque na boca cubos de gelo assim que os retirar docongelador.• Não é previsto que este aparelho seja utilizado por pessoas(incluso crianças) com reduzidas capacidades físicas, sensoriaisou mentais, por pessoas inexperientes ou sem conhecimento, anão ser que sejam vigiadas ou que tenham recebido instruçõespreliminares sobre o uso do aparelho por parte de uma pessoaresponsável pela sua segurança. As crianças deveriam servigiadas para evitar que brinquem com o aparelho.• Os embalagens não são brinquedos para as crianças. Eliminação
• Eliminação do material de embalagem: obedeça as regraslocais, ou reutilize as embalagens.• A directiva Europeia 2002/96/CE referente à gestão de resíduosde aparelhos eléctricos e electrónicos (RAEE), prevê que oselectrodomésticos não devem ser escoados no fluxo normal dosresíduos sólidos urbanos. Os aparelhos desactualizados devemser recolhidos separadamente para optimizar a taxa derecuperação e reciclagem dos materiais que os compõem eimpedir potenciais danos para a saúde humana e para o ambiente.O símbolo constituído por um contentor de lixo barrado com umacruz deve ser colocado em todos os produtos por forma a recordara obrigatoriedade de recolha separada. Os consumidores devemcontactar as autoridades locais ou os pontos de venda parasolicitar informação referente ao local apropriado onde devemdepositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente
• Instale este aparelho num ambiente fresco e bem ventilado,proteja-o contra a exposição directa aos raios do sol, não ocoloque perto de fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelhoo mais rapidamente possível. Cada vez que abrir as portascausa um notável gasto de energia.• Não encha este aparelho com alimentos demais: para umaboa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão atemperatura interna forçando o compressor a funcionar muito,com grande desperdício de energia eléctrica.• Descongele este aparelho quando se formar gelo (veja aManutenção); uma camada grossa de gelo torna mais difícil atransmissão do frio aos alimentos e aumenta o consumo de energia.
• Variáveis em número e/ou na posição, presente somente em alguns modelos.44

Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista. O indicador luminoso verde de ALIMENTAÇÃO não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O motor não inicia.

• Este aparelho é equipado com um controlo de protecção para o motor ( veja Início e utilização

Os indicadores luminosos estão acesos fracos.

• Desligue a ficha e ligue-a novamente na tomada, depois da tê- la rodada para inverter os pinos. a) O alarme está a tocar. a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar ( veja a Manutenção

b) O alarme está a tocar e os dois indicadores luminosos amarelos a piscar. b) Este aparelho avisa se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora. + aviso acústico = Aquecimento excessivo c) O alarme está a tocar e os dois indicadores luminosos amarelos e o verde estão a piscar. c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os alimentos devem ser deitados fora. + aviso acústico = Aquecimento perigoso b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor de 0°C para não congelar novamente os alimentos. Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de FUNCIONAMENTO DO CONGELADOR na posição

(desligado) e ligue novamente o aparelho. O indicador luminoso verde ALIMENTAÇÃO é intermitente.

• O aparelho não funciona correctamente. Contacte a Assistência Técnica. O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.

• As portas são abertas com frequência excessiva.

• Os selectores de FUNCIONAMENTO não estão na posição certa ( veja a Descrição

• O frigorífico ou o congelador foram enchidos demais. Os alimentos congelam-se no frigorífico.

• O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição)

• Os alimentos estão encostados na parede traseira. O motor está a funcionar continuamente.

• A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso ou a piscar ( veja a Descrição

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta. O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano ( veja a Instalação

• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada.

• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.PL
