MANUALE UTENTE EBLH 18221 F HOTPOINT

Sommario Istruzioni per l’uso, 1 Assistenza, 3 Descrizione dell’apparecchio, 6 Descrizione dell’apparecchio, 11 Reversibilità apertura porte, 16 Installazione, 17 Avvio e utilizzo, 17 Manutenzione e cura, 18 Precauzioni e consigli, 19 Anomalie e rimedi, 20Español Español Español Español Español Manual de instrucciones

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistance Before calling for Assistance:

169eps Descrizione dell’apparecchio Pannello di controllo 1 Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero. è la temperatura ottimale a bassi consumi. è la funzione holiday (vedi Manutenzione e cura). OFF spegne il frigorifero. 2 Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo). 3 Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL. 4 Spia verde ALIMENTAZIONE: si accende quando l’apparecchio è collegato alla rete di alimentazione. 5 Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo). 6 Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE 7 Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. è la temperatura ottimale a bassi consumi. spegne l’apparecchio, frigorifero compreso. ! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi). Description of the appliance Control panel 1 REFRIGERATOR OPERATION Knob to regulate the temperature of the refrigerator compartment. is the optimal temperature for energy saving levels. is the holiday function (see Maintenance and care). OFF switches the refrigerator off. 2 SUPER COOL

Descrizione dell’apparecchio Vista d’insieme Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. 1 PIEDINO di regolazione 2 Vano CONSERVAZIONE 3 Vano CONGELAMENTO e CONSERVAZIONE 4 Cassetto FRUTTA e VERDURA * 5 Contenitore FOOD CARE ZONE per CARNI e PESCI * 6 WINE RACK* 7 RIPIANO * 8 LAMPADINA (vedi Manutenzione) 9 Balconcino estraibile PORTAOGGETTI * 10 Balconcino BOTTIGLIE

Reversibilità apertura porte

• Presente solo in alcuni modelli. Reversible doors

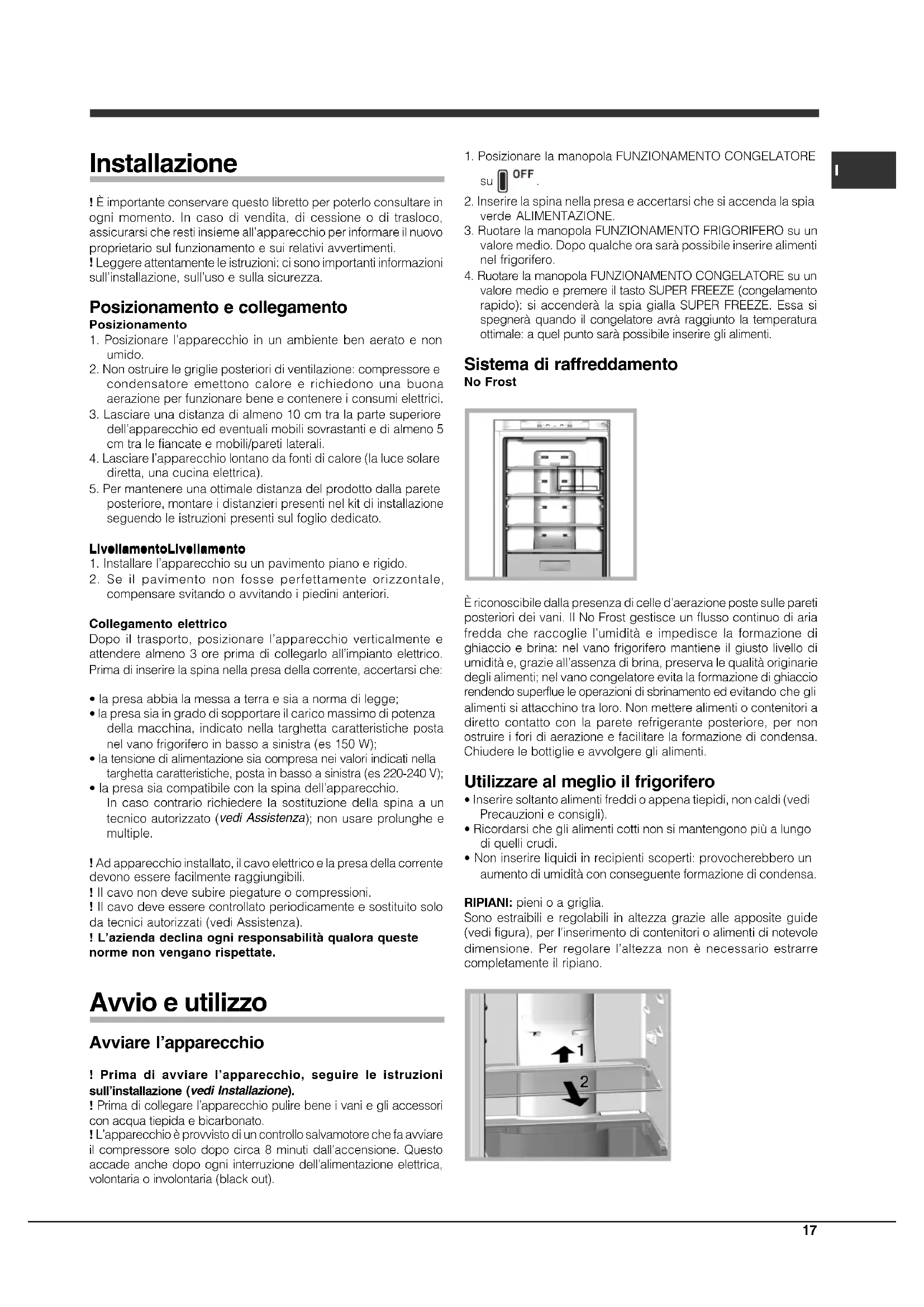

Installazione ! È importante conservare questo libretto per poterlo consultare inogni momento. In caso di vendita, di cessione o di trasloco,assicurarsi che resti insieme all’apparecchio per informare il nuovoproprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazionisull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento1. Posizionare l’apparecchio in un ambiente ben aerato e nonumido.2. Non ostruire le griglie posteriori di ventilazione: compressore econdensatore emettono calore e richiedono una buonaaerazione per funzionare bene e contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la parte superioredell’apparecchio ed eventuali mobili sovrastanti e di almeno 5cm tra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore (la luce solarediretta, una cucina elettrica).5. Per mantenere una ottimale distanza del prodotto dalla pareteposteriore, montare i distanzieri presenti nel kit di installazioneseguendo le istruzioni presenti sul foglio dedicato.LivellamentoLivellamentoLivellamentoLivellamentoLivellamento1. Installare l’apparecchio su un pavimento piano e rigido.2. Se il pavimento non fosse perfettamente orizzontale,compensare svitando o avvitando i piedini anteriori.Collegamento elettricoDopo il trasporto, posizionare l’apparecchio verticalmente eattendere almeno 3 ore prima di collegarlo all’impianto elettrico.Prima di inserire la spina nella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenzadella macchina, indicato nella targhetta caratteristiche postanel vano frigorifero in basso a sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valori indicati nellatarghetta caratteristiche, posta in basso a sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spina a untecnico autorizzato ( vedi Assistenza ); non usare prolunghe emultiple.! Ad apparecchio installato, il cavo elettrico e la presa della correntedevono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamente e sostituito soloda tecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Avvio e utilizzo Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzionisull’installazione (vedi Installazione ! Prima di collegare l’apparecchio pulire bene i vani e gli accessoricon acqua tiepida e bicarbonato.! L’apparecchio è provvisto di un controllo salvamotore che fa avviareil compressore solo dopo circa 8 minuti dall’accensione. Questoaccade anche dopo ogni interruzione dell’alimentazione elettrica,volontaria o involontaria (black out).1. Posizionare la manopola FUNZIONAMENTO CONGELATORE

2. Inserire la spina nella presa e accertarsi che si accenda la spiaverde ALIMENTAZIONE.3. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su unvalore medio. Dopo qualche ora sarà possibile inserire alimentinel frigorifero.4. Ruotare la manopola FUNZIONAMENTO CONGELATORE su unvalore medio e premere il tasto SUPER FREEZE (congelamentorapido): si accenderà la spia gialla SUPER FREEZE. Essa sispegnerà quando il congelatore avrà raggiunto la temperaturaottimale: a quel punto sarà possibile inserire gli alimenti. Sistema di raffreddamento No FrostÈ riconoscibile dalla presenza di celle d’aerazione poste sulle paretiposteriori dei vani. Il No Frost gestisce un flusso continuo di ariafredda che raccoglie l’umidità e impedisce la formazione dighiaccio e brina: nel vano frigorifero mantiene il giusto livello diumidità e, grazie all’assenza di brina, preserva le qualità originariedegli alimenti; nel vano congelatore evita la formazione di ghiacciorendendo superflue le operazioni di sbrinamento ed evitando che glialimenti si attacchino tra loro. Non mettere alimenti o contenitori adiretto contatto con la parete refrigerante posteriore, per nonostruire i fori di aerazione e facilitare la formazione di condensa.Chiudere le bottiglie e avvolgere gli alimenti. Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vediPrecauzioni e consigli).• Ricordarsi che gli alimenti cotti non si mantengono più a lungodi quelli crudi.• Non inserire liquidi in recipienti scoperti: provocherebbero unaumento di umidità con conseguente formazione di condensa.RIPIANI: pieni o a griglia.Sono estraibili e regolabili in altezza grazie alle apposite guide(vedi figura), per l’inserimento di contenitori o alimenti di notevoledimensione. Per regolare l’altezza non è necessario estrarrecompletamente il ripiano.18

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK (vedi

2. Se non compare la scritta OK significa che la temperatura è

troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario, procedere

con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta. Food Care Zone

Zona dedicata alla conservazione di alimenti freschi quali carne e pesce. Grazie alla bassa temperatura all'interno dello scomparto, la Food Care Zone consente di allungare i tempi di conservazione fino ad una settimana. Dual led

La nuova illuminazione a doppio led, grazie alla potente luce diffusa, permette una chiara visione di ogni alimento senza alcuna zona d'ombra. Nel caso sia necessario sostituire i led, rivolgersi al servizio di Assistenza Tecnica. Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

• Per congelare i cibi nel modo più corretto e sicuro occorre attivare la funzione SUPER FREEZE 24 ore prima dell'inserimento del cibo. Dopo aver introdotto il cibo è necessario attivare nuovamente la funzione SUPER FREEZE che si disattiverà automaticamente trascorse 24 ore.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4). ! Per evitare di ostacolare la circolazione dell’aria all’interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. Easy Ice

La doppia bacinella è stata progettata per ottimizzare lo spazio nel cassetto freezer e rendere disponibile il ghiaccio in modo rapido e semplice. Le bacinelle possono essere impilate o riempite ed utilizzate separatamente. Inoltre l'apposito aggancio rende l'Easy Ice una soluzione estremamente flessibile, in quanto è possibile posizionarla nella parte destra o sinistra dei primi cassetti. Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE

2. staccare la spina dalla presa.

Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.I

Funzione holiday Se si parte per un periodo di vacanza non è necessario spegnerel’apparecchio perché è dotato di una funzione che permette, conbassi consumi elettrici, di mantenere la temperatura del vanofrigorifero intorno ai 15°C (per proteggere dal caldo trucchi ecosmetici); la temperatura del congelatore va impostata sul minimo(1), indispensabile per la conservazione degli alimenti.Per attivare la funzione:impostare la manopola FUNZIONAMENTO FRIGORIFERO su Un doppio breve segnale acustico ne conferma l’attivazione; ladisattivazione è indicata da un segnale acustico singolo. Sostituire la lampadina * Per sostituire la lampadina di illuminazione del vano frigorifero,staccare la spina dalla presa di corrente. Seguire le istruzioniriportate qui sotto. Accedere alla lampada togliendo la protezionecome indicato in figura. Sostituirla con una di potenza analoga aquella indicata sulla protezione.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità allenorme internazionali di sicurezza.Queste avvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente.Questa apparecchiatura è conforme alle seguenti DirettiveComunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successivemodificazioni;- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) esuccessive modificazioni.- 2002/96/CE. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per conservare e congelarecibi, solo da persone adulte e secondo le istruzioni riportate inquesto libretto.• L’apparecchio non va installato all’aperto, nemmeno se lo spazioè riparato, perché è molto pericoloso lasciarlo esposto a pioggiae temporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedibagnati o umidi.• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsio ferirsi.• Non staccare la spina dalla presa della corrente tirando il cavo,bensì afferrando la spina.• È necessario staccare la spina dalla presa prima di effettuareoperazioni di pulizia e manutenzione. Non è sufficiente portare lamanopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non utilizzare, all'interno degli scomparti conservatori di cibicongelati, utensili taglienti ed appuntiti o apparecchi elettricise non sono del tipo raccomandato dal costruttore.• Non mettere in bocca cubetti appena estratti dal congelatore.• Questo apparecchio non è da intendersi adatto all’uso da partedi persone (incluso bambini) con ridotte capacità fisiche,sensoriali o mentali, o prive di esperienza e conoscenza, a menoche siano state supervisionate o istruite riguardo all’usodell’apparecchio da una persona responsabile della lorosicurezza. I bambini dovrebbero essere supervisionati perassicurarsi che non giochino con l’apparecchio.• Gli imballaggi non sono giocattoli per bambini. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che gli elettrodomesticinon debbano essere smaltiti nel normale flusso dei rifiuti solidiurbani. Gli apparecchi dismessi devono essere raccoltiseparatamente per ottimizzare il tasso di recupero e riciclaggiodei materiali che li compongono ed impedire potenziali danniper la salute e l’ambiente. Il simbolo del cestino barrato è riportatosu tutti i prodotti per ricordare gli obblighi di raccolta separata.Per ulteriori informazioni, sulla corretta dismissione deglielettrodomestici, i detentori potranno rivolgersi al servizio pubblicopreposto o ai rivenditori. Risparmiare e rispettare l’ambiente
• Installare l’apparecchio in un ambiente fresco e ben aerato,proteggerlo dall’esposizione diretta ai raggi solari, non disporlovicino a fonti di calore.• Per introdurre o estrarre gli alimenti, aprire le portedell’apparecchio il più brevemente possibile.Ogni apertura delle porte causa un notevole dispendio dienergia.• Non riempire con troppi alimenti l’apparecchio:per una buona conservazione, il freddo deve poter circolareliberamente. Se si impedisce la circolazione, il compressorelavorerà continuamente.• Non introdurre alimenti caldi: alzerebbero la temperatura internacostringendo il compressore a un grosso lavoro, con grandespreco di energia elettrica.• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( vedi Manutenzione); uno spesso strato di ghiaccio rende più difficilela cessione di freddo agli alimenti e fa aumentare il consumo dienergia.
• Variabili per numero e/o per posizione, presente solo in alcuni modelli.20

Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. La spia verde ALIMENTAZIONE non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. Il motore non parte.

• L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo). Le spie sono debolmente accese.

• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa. a) Suona l’allarme. a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione). b) Suona l’allarme e lampeggiano le due spie gialle. b) L’apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli. + segnale acustico = Riscaldamento eccessivo c) Suona l’allarme e lampeggiano le due spie gialle e quella verde. c) L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati. + segnale acustico = Riscaldamento pericoloso b/c)In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere l’apparecchio. La spia verde ALIMENTAZIONE lampeggia

• L’apparecchio non funzione correttamente. Chiamare l’Assistenta Tecnica Il frigorifero e il congelatore raffreddano poco.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione).

• Il frigorifero o il congelatore sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano.

• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione).

• Gli alimenti sono a contatto con la parete posteriore. Il motore funziona di continuo.

• È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.).

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta. L’apparecchio emette molto rumore.

• L’apparecchio non è stato installato ben in piano (vedi Installazione).

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.GB
