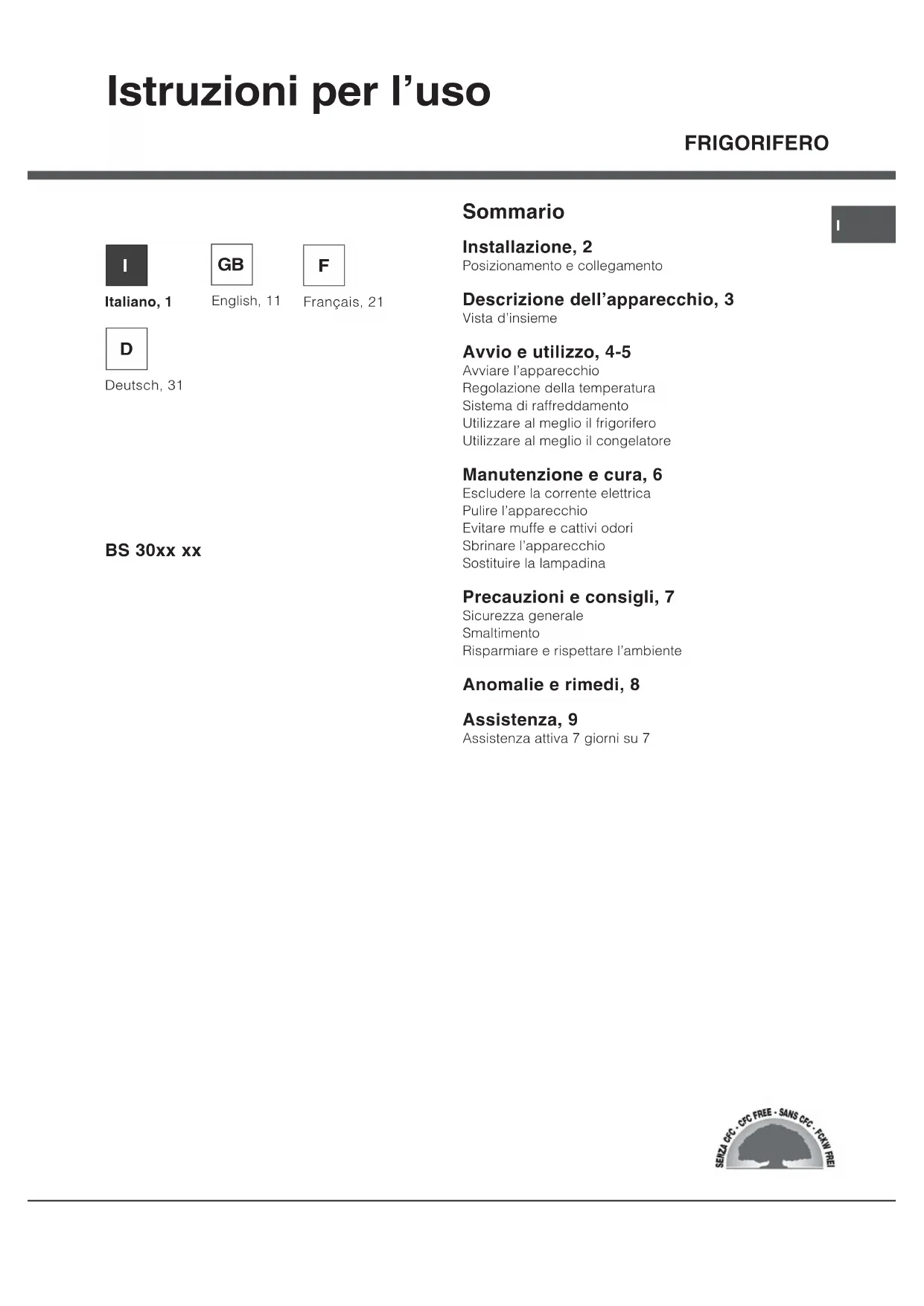

FRIGORIFERO Istruzioni per l’uso Sommario Installazione, 2 Posizionamento e collegamento Descrizione dell’apparecchio, 3 Vista d’insieme Avvio e utilizzo, 4-5 Avviare l’apparecchio Regolazione della temperatura Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 6 Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina Precauzioni e consigli, 7 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Anomalie e rimedi, 8 Assistenza, 9 Assistenza attiva 7 giorni su 7 BS 30xx xx English, 11

Installazione ! È importante conservare questo libretto per poterloconsultare in ogni momento. In caso di vendita,di cessione o di trasloco, assicurarsi che resti insiemeall’apparecchio per informare il nuovo proprietariosul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importantiinformazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento 1. Posizionare l’apparecchio in un ambiente ben aeratoe non umido.2. Non ostruire le griglie posteriori di ventilazione:compressore e condensatore emettono calore erichiedono una buona aerazione per funzionare benee contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la partesuperiore dell’apparecchio ed eventuali mobili sovrastantie di almeno 5 cm tra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore(la luce solare diretta, una cucina elettrica). Collegamento elettrico Dopo il trasporto, posizionare l’apparecchioverticalmente e attendere almeno 3 ore prima dicollegarlo all’impianto elettrico. Prima di inserire la spinanella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimodi potenza della macchina, indicato nella targhettacaratteristiche posta nel vano frigorifero in bassoa sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valoriindicati nella targhetta caratteristiche, posta in bassoa sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spinaa un tecnico autorizzato ( vedi Assistenza ); non usareprolunghe e multiple.! Ad apparecchio installato, il cavo elettrico e la presadella corrente devono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamentee sostituito solo da tecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualoraqueste norme non vengano rispettate.I

Descrizione dell’apparecchio Vista d’insieme Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Balconcino estraibilePORTAOGGETTI BalconcinoBOTTIGLIE RIPIANO Contenitore inferiore perFRUTTA e VERDURA

• Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.Vano perBOTTIGLIA da 2LITRIContenitori superiori perFRUTTA e VERDURADELECATAManopolaREGOLAZIONE DELLATEMPERATURABalconcino estraibilecon coperchio ePORTAUOVA

Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguirele istruzioni sull’installazione ( vedi Installazione

! Prima di collegare l’apparecchio pulire bene i vanie gli accessori con acqua tiepida e bicarbonato.1. Inserire la spina nella presa e accertarsi che siaccenda la lampada di illuminazione interna.2. Ruotare la manopola per LA REGOLAZIONE DELLATEMPERATURA su un valore medio. Dopo qualcheora sarà possibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero siregola automaticamente in base alla posizione dellamanopola del termostato.1 = meno freddo 5 = più freddoSi consiglia, comunque, una posizione media.Per aumentare lo spazio e disposizione e migliorarel'aspetto estetico, questo apparecchio ha la "parteraffreddante" posizionata all'interno della pareteposteriore del reparto frigo. Tale parete, durante ilfunzionamento, si presenterà coperta di brina, oppuredi goccioline di acqua a secondo se il compressore èin funzione o in pausa. Non preoccupatevi di questo!Il frigorifero sta lavorando in modo normale. Sistema di raffreddamento L’apparecchio è dotato di uno dei sistemi diraffreddamento descritti di seguito: è importantericonoscerlo e tenerne conto per le modalitàdi conservazione degli alimenti.PURE WIND /PURE WIND PLUS*È riconoscibile dalla presenza del dispositivo sullaparete superiore del vano frigorifero ( vedi figura

Wind Pure/PURE WIND PLUS System ottimizza almassimo la circolazione dell’aria, migliorandol’efficacia dell’evaporatore e contribuendo araggiungere più rapidamente la giusta temperaturaall’interno del frigo dopo ogni apertura. L’aria soffiata(A) si raffredda a contatto della parete fredda,mentre l’aria più calda (B) viene aspirata ( vedi figura

StaticoI modelli senza PURE WIND. System hanno la parteraffreddante nella parete interna posteriore dei vani;essa si presenterà coperta di brina o di gocciolined’acqua a seconda che il compressore sia infunzione o in pausa: ognuno dei due casi è normale.Se si imposta la manopola per LA REGOLAZIONEDELLA TEMPERATURA su valori alti, con grossiquantitativi di alimenti e con una temperaturaambiente elevata, l’apparecchio può funzionare dicontinuo, favorendo un’eccessiva formazione dibrina ed eccessivi consumi elettrici: ovviarespostando la manopola verso i valori più bassi(verrà effettuato uno sbrinamento automatico).Negli apparecchi statici l’aria circola in modonaturale: quella più fredda tende a scendere perchépiù pesante. Ecco come sistemare gli alimenti:Cibo Disposizione nel frigoriferoCarne e pesce pulito Sopra i cassetti frutta e verduraFormaggi freschi Sopra i cassetti frutta e verduraCibi cotti Su qualsiasi ripianoSalami, pane incassetta, cioccolataSu qualsiasi ripianoFrutta e verdura Nei cassetti frutta e verduraUova Nell'apposito balconcinoBurro e margarina Nell'apposito balconcinoBottiglie, bibite, latte Negli appositi balconciniRIPIANI: pieni o a griglia.Sono estraibili e regolabili inaltezza grazie alle appositeguide ( vedi figura ), perl’inserimento di contenitorio alimenti di notevoledimensione. Per regolarel’altezza non è necessarioestrarre completamente ilripiano.Indicatore TEMPERATURA*: per individuare la zonapiù fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola REGOLAZIONE DELLA TEMPERATURA su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola REGOLAZIONE DELLA TEMPERATURA su una posizione più alta. Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi ( vedi Precauzioni e consigli

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

• Le verduriere superiori, più fredde di quella inferiore, sono più adatte per la conservazione di frutta e verdura delicate come: uva, fragole, fichi, ciliege, frutti di bosco, funghi, asparagi, pomodori rossi, carciofi ecc.; mentre quella inferiore per ananas, avocado, cedri, limoni ecc. L’igiene alimentare

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi

tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli

facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa

circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo

attenzione a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la

durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente

deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura

Manutenzione dei filtri Sganciare i filtri sulla parte sx del guscio inserendo nelle fessure la punta di un piccolo cacciavite a taglio (vedi immagini allegate). Lavare periodicamente (ogni 12-18 mesi) i filtri sotto acqua corrente con un detergente neutro per rimuovere gli eventuali residui depositativi. Lasciare asciugare bene prima di rimontare i filtri nella loro sede. Nei casi in cui i filtri non siano estraibili, od in caso di difficoltà nella loro rimozione, contattare l’assistenza tecnica.6

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico. Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte. Sbrinare l’apparecchio ! Attenersi alle istruzioni sottostanti. Per sbrinare l’apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.. Sbrinare il vano frigorifero Il frigorifero è dotato di sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore da un apposito foro di scarico ( vedi figura

dove il calore prodotto dal compressore la fa evaporare. L’unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (10 W o 15 W).I

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; - 2002/96/CE.. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

• Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

• Gli imballaggi non sono giocattoli per bambini. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( vedi Manutenzione ); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.8

Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( vedi Assistenza ), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• La porta non chiude bene o le guarnizioni sono rovinate.

• La porta viene aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o è stato riempito eccessivamente.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Gli alimenti sono a contatto con la parete posteriore.

• I sistema PURE WIND/PURE WIND PLUS si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all’interno del vano frigorifero.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm ( vedi Manutenzione

• L’apparecchio non è stato installato ben in piano ( vedi Installazione

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell’acqua è otturato ( vedi Manutenzione

Anomalie: La lampada di illuminazione interna non si accende. Il frigorifero raffredda poco. Nel frigorifero gli alimenti si gelano. La ventola PURE WIND/PURE WIND PLUS* non gira. Il motore funziona di continuo. L’apparecchio emette molto rumore. La temperatura di alcune parti esterne del frigorifero è elevata. La parete in fondo alla cella frigo presenta brina o goccioline di acqua. Sul fondo del frigo c’è dell’acqua.I

Prima di contattare l’Assistenza: Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.Comunicare:• il tipo di anomalia• il modello della macchina (Mod.)• il numero di serie (S/N)Queste informazioni si trovanosulla targhetta caratteristiche postanel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*.Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del CentroAssistenza Autrorizzato più vicino a casa tua.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Mod. RG 2330
