BS 3022 V - Réfrigérateur HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI BS 3022 V HOTPOINT

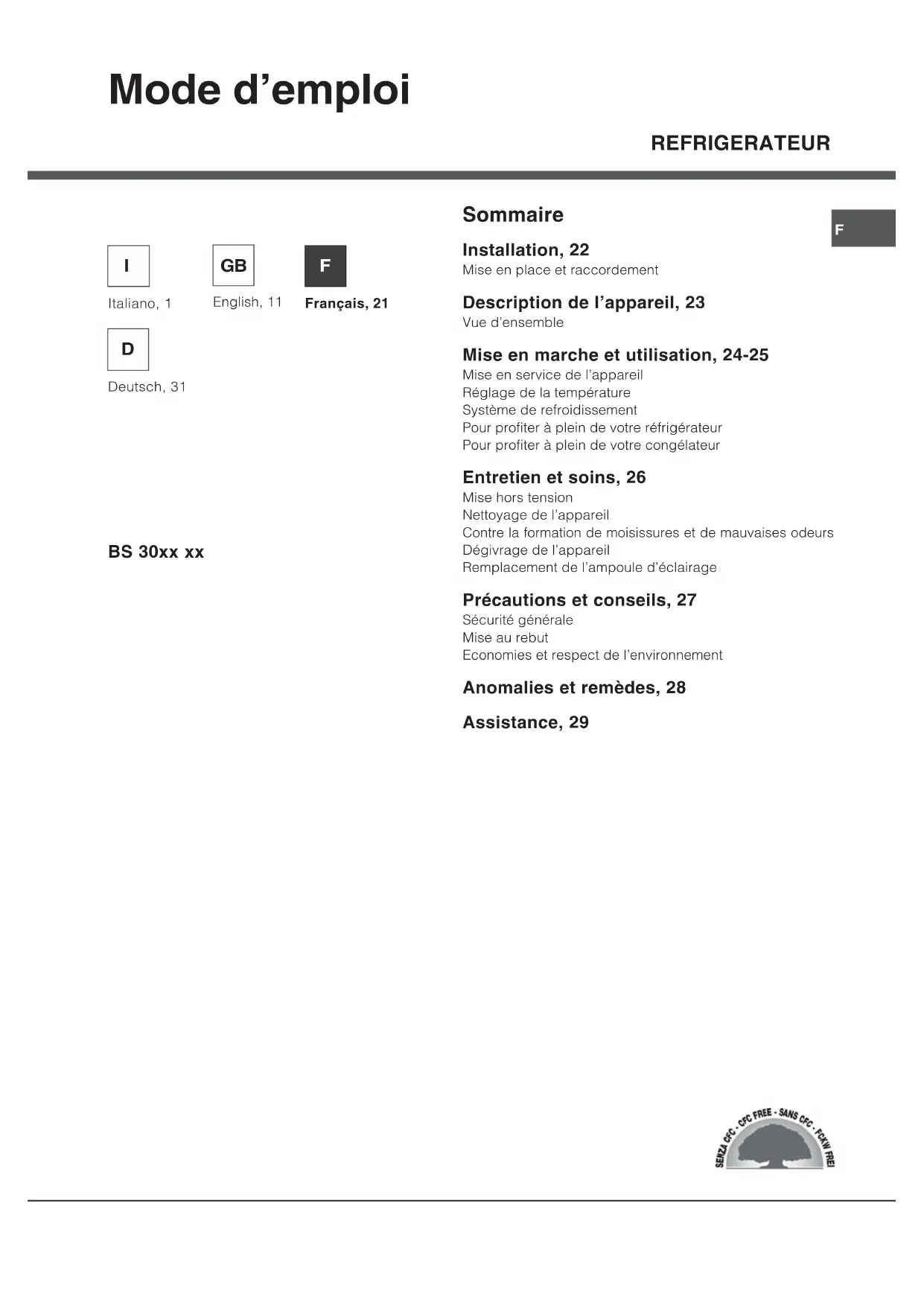

11/2011 - Xerox Business ServicesREFRIGERATEUR Mode d’emploi Sommaire Installation, 22 Mise en place et raccordement Description de l’appareil, 23 Vue d’ensemble Mise en marche et utilisation, 24-25 Mise en service de l’appareil Réglage de la température Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur Entretien et soins, 26 Mise hors tension Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage Précautions et conseils, 27 Sécurité générale Mise au rebut Economies et respect de l’environnement Anomalies et remèdes, 28 Assistance, 29

Installation ! Conservez ce mode d’emploi pour pouvoir le consulterà tout moment. En cas de vente, de cession ou dedéménagement, veillez à ce qu’il suive l’appareil pourinformer le nouveau propriétaire sur son fonctionnementet lui fournir les conseils correspondants.

Lisez attentivement les instructions : elles contiennentdes conseils importants sur l’installation, l’utilisation et lasécurité de votre appareil. Mise en place et raccordement Mise en place 1. Placez l’appareil dans une pièce bien aérée et nonhumide.2. Ne bouchez pas les grilles d’aération arrière : lecompresseur et le condensateur produisent de lachaleur et exigent une bonne aération pour bienfonctionner et réduire la consommation d’électricité.3. Installez l’appareil loin de sources de chaleur (rayonsdirects du soleil, cuisinière électrique). Raccordement électrique Après le transport, placez l’appareil à la verticale etattendez au moins 3 heures avant de le raccorder àl’installation électrique. Avant de brancher la fiche dansla prise de courant, assurez-vous que :• la prise est bien munie d’une terre conforme à la loi;• la prise est bien apte à supporter la puissancemaximale de l’appareil, indiquée sur la plaquettesignalétique placée à l’intérieur du compartimentréfrigérateur en bas à gauche (ex. 150 W);• la tension d’alimentation est bien comprise entre lesvaleurs indiquées sur la plaquette signalétique,placée en bas à gauche (ex.220-240 V);• la prise est bien compatible avec la fiche de l’appareil.En cas d’incompatibilité, faites remplacer la fiche parun technicien agréé ( voir Assistance ); n’utilisez nirallonges ni prises multiples.! Après installation de l’appareil, le câble électrique et laprise de courant doivent être facilement accessibles.! Le câble ne doit être ni plié ni excessivement écrasé.! Il doit être contrôlé prériodiquement et ne peut êtreremplacé que par un technicien agréé (voir Assistance).! Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.F

Description de l’appareil Vue d’ensemble Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrésprésentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pagessuivantes la description des objets plus complexes.

• Leur nombre et/ou leur emplacement peut varier.

N’existe que sur certains modèles.Balconnet amoviblePORTE-OBJETS•BalconnetBOUTEILLESCommande pourRÉGLER LATEMPÉRATURE CLAYETTE Bac inférieur pourFRUITS et LEGUMESCompartimant pourBOUTEILLE 2LITRESBacs supérieurs pourFRUITS et LEGUMESFACILEMENTPERISSABLESBalconnet amovibleà abattant,contenant unSUPPORT AOEUFS

Mise en marche et utilisation

Mise en service de l’appareil ! Avant de mettre l’appareil en service, suivez bienles instructions sur l’installation ( voir Installation

! Avant de brancher votre appareil, nettoyez bien lescompartiments et les accessoires à l’eau tièdeadditionnée de bicarbonate.1. Branchez la fiche dans la prise de courant etassurez-vous que l’éclairage intérieur s’allume.2. Amenez le bouton de REGLAGE DE LATEMPERATURE sur une valeur intermédiaire. Aubout de quelques heures, vous pourrez commencerà stocker des aliments dans le réfrigérateur. Réglage de la température Le réglage de la température à l’intérieur ducompartiment réfrigérateur est automatique enfonction de la position du bouton du thermostat.1 = moins froid 5 = plus froidNous conseillons toutefois une positionintermédiaire.Pour augmenter la place disponible, simplifier lerangement et améliorer l’aspect esthétique, cetappareil loge sa “partie refroidissante” à l’intérieurde la paroi arrière du compartiment réfrigérateur.Pendant le fonctionnement de l’appareil, cette paroiest tour à tour couverte de givre ou de gouttelettesd’eau selon que le compresseur est en marche ou àl’arrêt. Ne vous inquiétez pas ! Votre réfrigérateurfonctionne normalement. Système de refroidissement Cet appareil monte un des systèmes derefroidissement décrits ci après : il est doncimportant de savoir lequel et en tenir compte pourrespecter le mode de conservation des aliments.PURE WIND/PURE WIND PLUS*On le reconnaît à la présence d’un dispositif appliquéà la paroi dans le haut du compartiment réfrigérateur

Wind Pure/PURE WIND PLUS qui optimise aumaximum la circulation de l’air, améliore l’efficacitéde l’évaporateur et contribue à rétablir trèsrapidement la température à l’intérieur duréfrigérateur après chaque ouverture. L’air soufflé (A)refroidit au contact de la paroi froide, tandis que l’airplus chaud (B) est aspiré ( voir figure

StatiqueSur les modèles dépourvus PURE WIND . System,la partie refroidissante est logée dans la paroiintérieure arrière des compartiments; elle est tour àtour couverte de givre ou de gouttelettes d’eau selonque le compresseur est en marche ou à l’arrêt : toutcela est tout à fait normal. Si vous amenez le boutonde REGLAGE DE LA TEMPERATURE sur desvaleurs plus élevées, que vous stockez de grandesquantités d’aliments et que la température ambianteest élevée, votre appareil peut fonctionner de façoncontinue, ce qui entraîne une formation abondantede givre et une consommation d’électricitéexcessive : amenez alors le bouton sur des valeursplus basses (un dégivrage automatique sera lancé).A l’intérieur des appareils statiques l’air circule defaçon naturelle : l’air plus froid a tendance àdescendre car il est plus lourd. Quelques exemplesde rangement des aliments:CLAYETTES: pleines ou grillagées.Elles sont amovibles et réglables en hauteur grâce àdes glissières spéciales ( voir figure), pour le rangement derécipients ou d’aliments degrande dimension. Pour réglerla hauteur, pas besoin desortir la clayettecomplètement.Aliments Rangement à l’intérieur du réfrigérateur Viande et poisson évidé Au-dessus des bacs à fruits et légumes Fromages frais Au-dessus des bacs à fruits et légumes Aliments cuits Sur n’importe quelle clayette Saucissons, pain de mie, chocolat Sur n’importe quelle clayette Fruits et légumes Dans les bacs à fruits et à légumes Œufs Dans le balconnet prévu Beurre et margarine Dans le balconnet prévu Bouteilles, boissons, lait Dans le balconnet prévuF

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l’intérieur du réfrigérateur.

1. Contrôler que l’indicateur affiche bien OK (

2. Si le message OK n’est pas affiché, c’est que la

température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si

nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé. Pour profiter à plein de votre réfrigérateur

• N’introduisez que des aliments froids ou à peine tièdes, jamais chauds ( voir Précautions et conseils

• Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus.

• N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée.

Les bacs à légumes supérieurs, plus froids que les inférieurs, sont plus adaptés pour la conservation de fruits et légumes délicats comme: raisin, fraises, figues, cerises, fruits sauvages, champignons, asperges, tomates rouges, artichauts, etc. Tandis que ceux inférieurs sont adaptés pour les ananas, les avocats, les cédrats, les citrons, etc. L'hygiène alimentaire

1. Après achat, les aliments doivent être

débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se

détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air

puisse circuler librement entre eux.

4. Veillez à ce que l’intérieur du réfrigérateur soit

toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils

dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments

facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

Entretien des filtres Introduire la pointe d’un petit tournevis à tête plate dans les fentes de la partie gauche de l’enveloppe des filtres (voir illustrations) pour les décrocher. Laver à intervalles réguliers (tous les 12-18 mois) les filtres à l’eau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser sécher soigneusement avant de remettre les filtres en place. Si les filtres ne sont pas extractibles, ou s’il est particulièrement difficile de les démonter, contacter le service d’assistance technique.26

Entretien et soin Mise hors tension Pendant les opérations de nettoyage et d’entretien, mettez l’appareil hors tension en débranchant la fiche de l’appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique. Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque.

• mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes. Dégivrage de l’appareil ! Conformez-vous aux instructions suivantes. Ne pas utiliser d’objets pointus et coupants pour dégivrer l’appareil, ils risqueraient d’endommager irréparablement le circuit réfrigérant. Dégivrage du compartiment réfrigérateur Le réfrigérateur est muni d’un système de dégivrage automatique : l’eau est acheminée vers la paroi arrière par un trou d’évacuation

voir figure ) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d’évacuation pour permettre à l’eau de s’écouler normalement. Remplacement de l’ampoule d’éclairage Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W ou 15 W).F

Précautions et conseils ! L’appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes; - 2002/96/CE. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.

• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.

• Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil.

• Ne pas utiliser, à l’intérieur des compartiments de conservation pour aliments congelés, d’ustensiles pointus et coupants ou d’appareils électriques d’un type autre que celui recommandé par le fabricant.

• Ne permettez pas aux enfants de jouer avec l’appareil. Il ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou qu’ils s’accrochent à la porte.

• Les emballages ne sont pas des jouets pour enfants. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez- vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

• Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie.

• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

• N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose

voir Entretien ); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité.

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper ( voir Entretien ).28

Anomalies et remèdes Anomalies: L’éclairage intérieur ne s’allume pas. Le réfrigérateur refroidissent peu. Les aliments gèlent à l’intérieur du réfrigérateur. Le ventilateur PURE WIND/PURE WIND PLUS ne tourne pas. Le moteur est branché en permanence. L’appareil est très bruyant. La température est élevée à certains endroits de l’extérieur du réfrigérateur. Formation de givre ou de gouttelettes d’eau sur la paroi arrière du compartiment réfrigérateur . Il y a de l’eau dans le fond du réfrigérateur. Causes / Solution possibles:

• La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.

• La portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente de porte.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Le réfrigérateur ne soit pas trop rempli.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

• Le système PURE WIND/PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée.

• L’épaisseur du givre dépasse 2-3 mm ( voir Entretien

• L’appareil n’a pas été installé bien à plat ( voir Installation

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt: il ne s’agit pas d’un défaut, c’est tout à fait normal.

• Les températures élevées sont nécessaires pour éviter la formation d’eau condensée dans des zones particulières du produit

• Il s’agit du fonctionnement normal du produit.

• Le trou d’évacuation de l’eau est bouché ( voir Entretien

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage ( voir Assistance

contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.F

Assistance Avant de contacter le centre d’Assistance :

Vérifiez si vous pouvez résoudre l’anomalie vous-même ( voir Anomalies et Remèdes

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous. Signalez :

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N) Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche. Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales. Mod. RG 2330
