BEDIENUNGSANLEITUNG BS 3022 V HOTPOINT

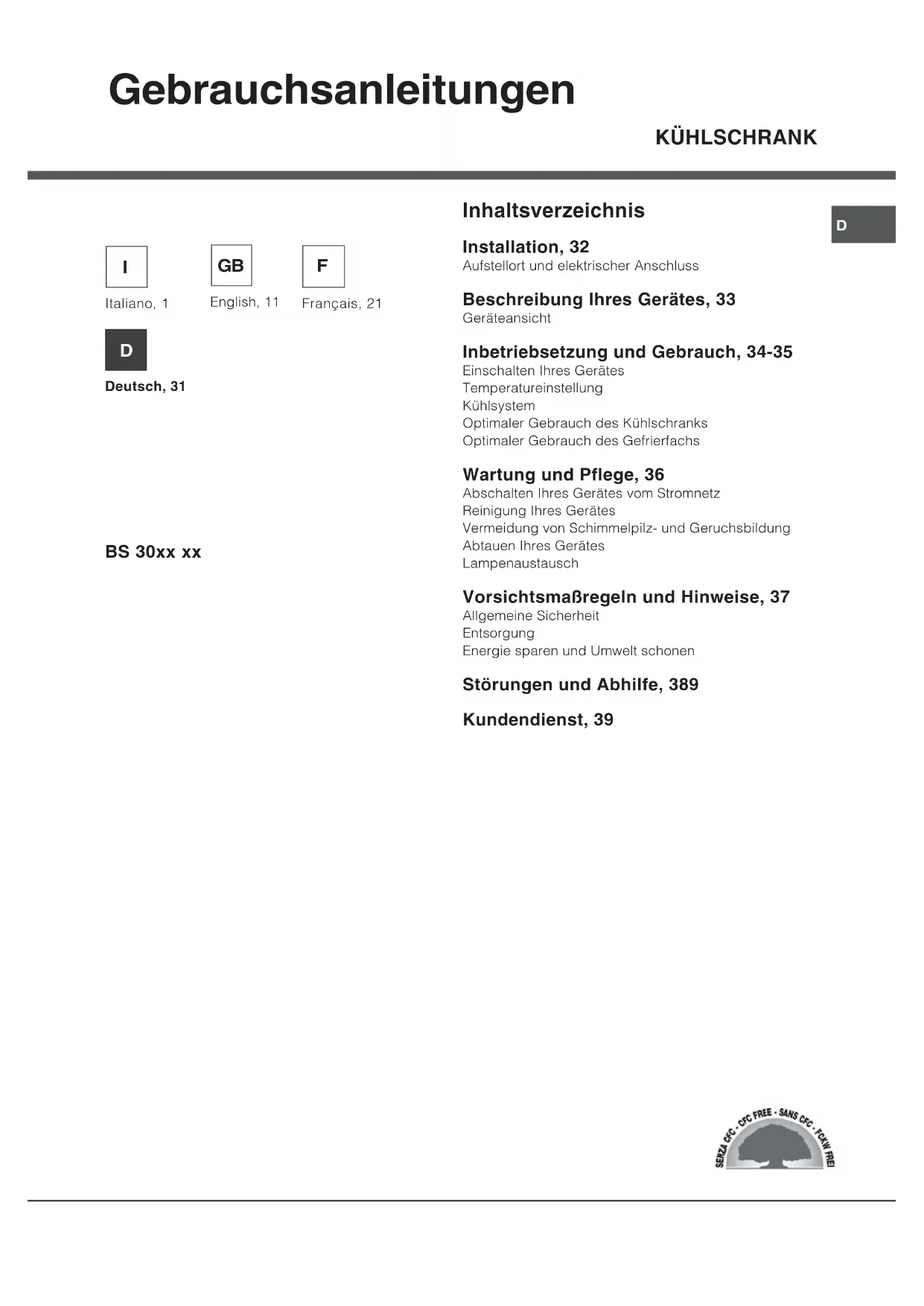

11/2011 - Xerox Business ServicesD KÜHLSCHRANK Inhaltsverzeichnis Installation, 32 Aufstellort und elektrischer Anschluss Beschreibung Ihres Gerätes, 33 Geräteansicht Inbetriebsetzung und Gebrauch, 34-35 Einschalten Ihres Gerätes Temperatureinstellung Kühlsystem Optimaler Gebrauch des Kühlschranks Optimaler Gebrauch des Gefrierfachs Wartung und Pflege, 36 Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch Vorsichtsmaßregeln und Hinweise, 37 Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen Störungen und Abhilfe, 389 Kundendienst, 39 Gebrauchsanleitungen BS 30xx xx English, 11

Installation ! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältigaufzubewahren, um sie jederzeit zu Rate ziehen zu können.Sorgen Sie dafür, dass sie im Falle eines Umzugs oderÜbergabe an einen anderen Benutzer das Gerät stetsbegleitet, damit auch der Nachbesitzer die Möglichkeit hat,diese zu Rate zu ziehen.! Lesen Sie bitte folgende Hinweise aufmerksam durch, sieliefern wichtige Informationen hinsichtlich der Installation,dem Gebrauch und der Sicherheit. Aufstellort und elektrischer Anschluss Aufstellort 1. Stellen Sie das Gerät in einem gut belüfteten undtrockenen Raum auf.2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw.abgedeckt werden: Kompressor und Kondensator gebenWärme ab und benötigen eine gute Belüftung um optimal zuarbeiten und den Stromverbrauch nicht unnötig zu erhöhen3. Stellen Sie das Gerät fern von Wärmequellen auf(Sonnenlicht, Elektroherd). Elektrischer Anschluss Warten Sie nach dem Transport etwa 3 Stunden, bevor Siedas Gerät an das Elektronetz anschließen. Vor Einfügen desSteckers in die Steckdose ist sicherzustellen, dass• die Steckdose über eine normgerechte Erdung verfügt;• die Steckdose die auf dem Typenschild (befindlich imKühlschrank unten links) angegebene max.Leistungsaufnahme des Gerätes trägt (z.B. 150 W);• die Netzspannung den auf dem Typenschild (befindlich inder Kühlzone unten links) angegebenen Werten entsprichtz.B. 220-240 V);• die Steckdose mit dem Netzstecker übereinstimmt.Sollte dies nicht der Fall sein, dann lassen Sie denStecker durch autorisiertes Fachpersonal (sieheKundendienst) austauschen; verwenden Sie auf keinenFall Verlängerungen oder Vielfachsteckdosen.! Netzkabel und Stecker müssen bei installiertem Gerät leichtzugänglich sein.! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.! Das Kabel muss regelmäßig kontrolliert werden und darfnur durch autorisiertes Fachpersonal ausgetauscht werden(siehe Kundendienst).! Der Hersteller lehnt jede Verantwortung ab, falls dieseVorschriften nicht eingehalten werden sollten.D

Beschreibung Ihres Gerätes Geräteansicht Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Detailsenthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

• Unterschiedliche Anzahl und Platzierung.

Nicht bei allen Modellen.Abnehmbare Ablagefür TUBEN UNDDOSEN•Ablage fürFLASCHENTEMPERATURREGLER ABLAGE Schale für OBST undGEMÜSEFach für eine 2-LITER-FLASCHESchale für OBST undGEMÜSESCHALENAbnehmbareAblagen mit Deckel,mit EIERFACH

Inbetriebsetzung und Gebrauch Einschalten Ihres Gerätes ! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Siebitte aufmerksam die Installationshinweise ( siehe Installation

! Bevor Sie das Gerät anschließen, müssen die Fächerund das Zubehör gründlich mit lauwarmem Wasser undBikarbonat gereinigt werden.1. Stecken Sie den Netzstecker in die Steckdose undstellen Sie sicher, dass sich die Innenbeleuchtungeinschaltet.2. Drehen Sie den TEMPERATURSCHALTER auf einenmittleren Wert. Nach einigen Stunden können dieLebensmittel in den Kühlschrank eingeräumt werden. Temperatureinstellung Die Innentemperatur des Kühlschranks wirdautomatisch geregelt, je nach Einstellung desThermostatenschalters.1 = höchste Temperatur5 = kälteste TemperaturEs empfiehlt sich, einen mittleren Wert einzustellen.Zur Verbesserung der Ästhetik sowie zur Erhöhung desNutzvolumens, ist in der Rückwand des Kühlteils einRückwandverdampfer integriert. Dieser ist daherabwechselnd mit Reif oder Wassertropfen bedeckt, jenach dem ob der Kompressor in Funktion ist oder nicht.Keine Sorge! Der Kühlschrank arbeitet völlig normal. Kühlsystem Das Gerät ist mit einem der nachstehend beschriebenenKühlsysteme ausgestattet: Es ist wichtig zu wissen, überwelches System Ihr Gerät verfügt, um eine korrekteLagerungsweise Ihrer Lebensmittel zu gewährleisten.PURE WIND/PURE WIND PLUS* SYSTEMIst Ihr Gerät mit diesem System ausgestattet, befindetsich an der Rückwand im Inneren des Kühlteils dieentsprechende Vorrichtung ( siehe Abbildung

Das PURE WIND/PURE WIND PLUS Systemgewährleistet eine optimale Konservierung derLebensmittel, da dank dieses Systems nach einemÖffnen der Tür die korrekte Temperatur äußerstschnell wieder hergestellt und gleichmäßig verteiltwird: Die durch das Gebläse ausgestoßene Luft (A)erkaltet durch den Kontakt mit der kaltenGeräterückwand, die Warmluft (B) dagegen wirdaufgenommen ( siehe Abbildung

StatischAuch bei den Modellen ohne PURE WIND. Systembefindet sich der Rückwandverdampfer im Innerendes Kühlteils. Dieser ist daher abwechselnd mit Reifoder Wassertropfen bedeckt, je nach dem, ob derKompressor in Funktion ist oder nicht. Beides ist ganznormal. Wird der TEMPERATURSCHALTER auf hoheWerte eingestellt, und werden bei hohenUmgebungstemperaturen große Lebensmittelmengengelagert, ist es möglich, dass der Kompressor laufendarbeitet und demnach die Reifbildung und derEnergieverbrauch ansteigt. Um dies zu vermeiden,drehen Sie den Schalter auf niedrigere Werte (es wirdautomatisch abgetaut).Bei den statischen Geräten zirkuliert die Luft aufnatürliche Weise: Die Kaltluft sinkt nach unten, da sieschwerer ist. So werden die Lebensmittel korrektgelagert:ABLAGEN: glattflächig oder inGitterform.Sie können herausgezogen unddank entsprechenderFührungen (siehe Abbildung höhenverstellt werden, um auchgroße Behältnisse unterbringenzu können. ZurHöhenverstellung ist es nichterforderlich, die Ablage ganzherauszuziehen.

Lebensmittel Lagerplatz im Kühlschrank Fleisch und gesäuberter Fisch Im Fach oberhalb der Obst- und Gemüseschale Frischkäse Im Fach oberhalb der Obst- und Gemüseschale Gekochte Speisen In jedem beliebigen Fach Salami, Toastbrot, Schokolade In jedem beliebigen Fach Obst und Gemüse In der Obst- und Gemüseschale Eier Im entsprechenden Türbord Butter und Margarine Im entsprechenden Türbord Flaschen, Getränke, Milch Im entsprechenden Türbord

Käsethermometer: zur Ermittlung des kältestenBereichs des Kühlschrankes speziell für Weichkäse(Symbol OK bei ca. +5 °C ersichtlich).1. Vergewissern Sie sich, dass auf der Anzeige dieAufschrift OK klar und deutlich zu sehen ist ( siehe Abbildung

2. Erscheint die Anzeige OK nicht, ist die Temperatur

zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt. 3. Kontrollieren Sie den Käsethermometer erneut, undregulieren Sie ggf. die Temperatur noch einmal nach.Wurden zu große Lebensmittelmengen gelagert, oderdie Gerätetür zu oft geöffnet, dann ist es ganz normal,dass das Käsethermometer kein OK anzeigt. WartenSie mindestens 10 Std., bevor die den SchalterKÜHLSCHRANK auf eine höhere Stufe drehen. Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein ( siehe Beschreibung

• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein ( siehe Vorsichtsmaßregeln und Hinweise

• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.

• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen. Lebensmittelhygiene

1. Entfernen Sie nach dem Erwerb der Nahrungsmittel

jedwede äußere Verpackung aus Papier/Karton oder andere äußere Umhüllungen, durch die Bakterien oder Schmutz in den Kühlschrank gelangen könnten.

2. Sorgen Sie dafür, dass die Nahrungsmittel

(insbesondere die leicht verderblichen und diejenigen mit starkem Eigengeruch/ Eigengeschmack) nicht direkt untereinander in Kontakt kommen. Auf diese Weise verringert sich das Risiko der Verbreitung von Keimen/Bakterien oder der Verbreitung von starkem Eigengeruch bzw. Eigengeschmack im Inneren des Kühlschranks.

3. Ordnen Sie die Nahrungsmittel nicht zu dicht

aneinander an, sodass die Luft im Inneren des Geräts frei zirkulieren kann.

4. Reinigen Sie das Innere des Kühlschranks

regelmäßig. Verwenden Sie dazu keine Oxidations- oder Scheuermittel.

5. Nehmen Sie die Nahrungsmittel, deren max.

Haltbarkeitsdatum verstrichen ist, aus dem Kühlschrank.

6. Bewahren Sie leicht verderbliche Nahrungsmittel

(Weichkäse, roher Fisch, Fleisch etc.) im kühlsten Bereich des Kühlschranks auf, das heißt also über den Gemüseschalen, wo sich die Temperaturanzeige befindet.

Wartung der Filter Haken Sie die Filter an der linken Seite der Schale aus. Fügen Sie hierzu die Spitze eines kleinen Flachschraubenziehers in den Schlitz ein (siehe beiliegende Abbildungen). Reinigen Sie die Filter in regelmäßigen Abständen (alle 12-18 Monate) unter fließendem Wasser mit einem milden Spülmittel, um eventuelle Ablagerungen auszuspülen. Lassen Sie die Filter gut trocknen, bevor Sie sie wieder einsetzen. Sollte es nicht möglich sein, die Filter abzunehmen, oder sollten Sie hierbei Schwierigkeiten haben, fordern Sie bitte den Kundendienst an.36

Wartung und Pflege Abschalten Ihres Gerätes vom Stromnetz Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen. Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

• Das Zubehör kann herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben. Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen. Abtauen Ihres Gerätes ! Verfahren Sie hierzu wie nachstehend beschrieben. Verwenden Sie zum Abtauen des Gerätes bitte keine scharfen oder spitzen Gegenstände, die den Kühlkreis hoffungslos beschädigen könnten. Abtauen des Kühlschranks Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung ( siehe Abbildung ) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann. Lampenaustausch Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).D

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EG- Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen. - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE.. Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.

• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.

• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.

• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genügt nicht, den TEMPERATURSCHALTER auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.

• Verwenden Sie im Innern der Gefriergutlagerfächer bitte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.

• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf keinen Fall dürfen sie sich auf die Gefrierzonenschalen setzen, oder sich an die Tür hängen.

• Verpackungsmaterial ist kein Spielzeug für Kinder. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

• Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

• Stellen Sie keine warmen Speisen in das Gerät, sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen ( siehe Wartung ).38

Störungen und Abhilfe Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden ( siehe Kundendienst ), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest,so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.• Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.• Die Tür wird sehr oft geöffnet.• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.• Der Kühlschrank wurde zu sehr beladen.• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.• Das Kühlgut kommt mit der Rückwand in Berührung.• Das PURE WIND/PURE WIND PLUS-System setzt sich nur dannautomatisch in Betrieb, wenn eine Wiederherstellung der optimalenBetriebsbedingungen in der Kühlzone erforderlich ist.• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.• Die Umgebungstemperatur ist sehr hoch.• Die Reifschicht ist stärker als 2-3 mm ( siehe Wartung

• Das Gerät wurde nicht eben aufgestellt ( siehe Installation

• Das Gerät wurde zwischen Möbelteilen oder Gegenständenaufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätesbeitragen.• Das Kühlmittel verursacht ein leises Geräusch auch wenn derKompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.• Die hohen Temperaturen sind erforderlich, um eineKondenswasserbildung in einigen Kühlschrank-Bereichen zuvermeiden.• Es handelt es sich um die normale Funktionsweise des Produkts.• Die Tauwasserablauföffnung ist verstopft ( siehe Wartung

Störungen: Die Innenbeleuchtung schaltet nicht ein. Die Kühlleistung ist zu gering.Der Kühlschrank kühlt zu stark, dasKühlgut gefriert.Das PURE WIND/PURE WIND PLUS-Lüfterrad dreht sich nicht.Der Motor läuft ununterbrochen.Das Betriebsgeräusch ist zu stark.Die Temperatur einigerKühlschrank-Außenteile ist sehrhoch.An der Kühlzonen-Rückwand bildetsich Reif oder Wassertropfen.Auf dem Boden des Kühlschrankssteht Wasser.D

Kundendienst Bevor Sie sich an den Kundendienst wenden:

Prüfen Sie bitte, ob die Störung nicht selbst behoben werden kann ( siehe Störungen und Abhilfe

• Sollte trotz aller Kontrollen das Gerät nicht funktionieren, bzw. die Störung weiter bestehen bleiben, kontaktieren Sie bitte die nächstgelegene technische Kundendienststelle. Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich in der Kühlzone unten links). Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und lassen Sie ausschließlich Original- Ersatzteile einbauen. Mod. RG 2330
