MANUAL DE USUARIO TESW 18610 Li EINHELL

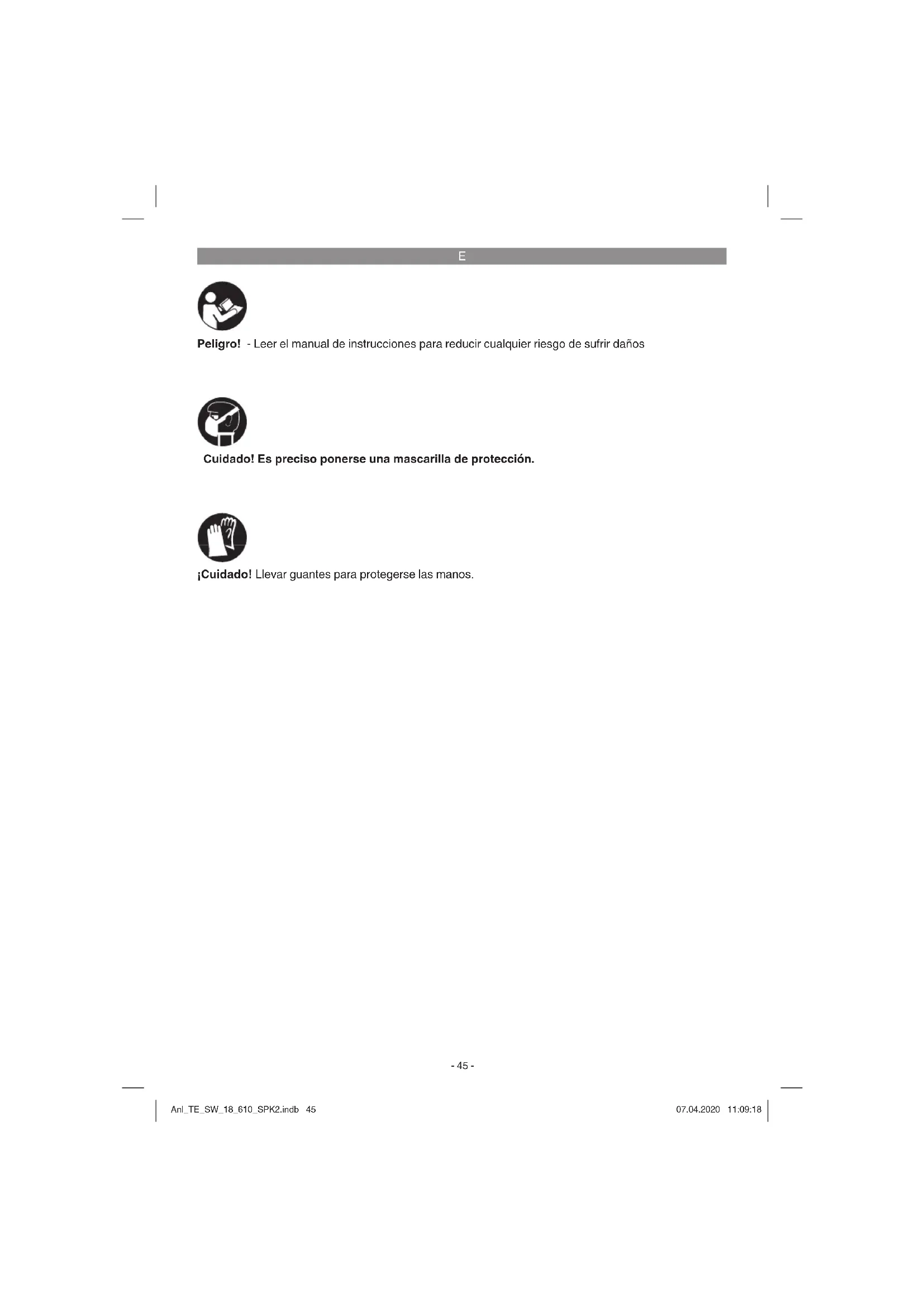

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Es preciso ponerse una mascarilla de protección. ¡Cuidado! Llevar guantes para protegerse las manos. Anl_TE_SW_18_610_SPK2.indb 45Anl_TE_SW_18_610_SPK2.indb 45 07.04.2020 11:09:1807.04.2020 11:09:18E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

Atención: Es preciso leer detenidamente las instrucciones de uso antes del montaje y la puesta en servicio.

No limpiar nunca el aparato con disolventes.

No dejar nunca el aparato sin vigilancia cuan- do esté en funcionamiento.

Mantenerlo fuera del alcance de los niños.

Guardar el aparato en un recinto seco.

No poner en funcionamiento un aparato que presente daños.

Sólo el servicio de asistencia autorizado po- drá efectuar reparaciones en el aparato.

Utilizar el aparato exclusivamente para los fines para los que ha sido diseñado.

Utilizar exclusivamente piezas de repuesto y accesorios originales. Este aparato no ha sido concebido para ser utiliz- ado por personas (incluyendo niños) cuyas capa- cidades estén limitadas física, sensorial o psíqui- camente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1-3, 13)

1. Arco de posicionamiento

2. Arco superior de empuje

3. Arco inferior de empuje

4. Cepillo alimentador izquierda

5. Cepillo alimentador derecha

6. Portacepillos alimentadores

7. Asa de transporte

8. Recipiente de recogida de suciedad

11. Tuerca con función de sujeción rápida

12. Tornillo de fi jación

15. Tapa de la batería

(no se incluye en el volumen de entrega)

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Anl_TE_SW_18_610_SPK2.indb 46Anl_TE_SW_18_610_SPK2.indb 46 07.04.2020 11:09:1807.04.2020 11:09:18E

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Cepillo alimentador izquierda

Cepillo alimentador derecha

Tuercas con función de sujeción rápida (2 uds.)

Tornillos de fijación (2 uds.)

Instrucciones de seguridad

La barredora mecánica inalámbrica ha sido con- cebida para barrer superfi cies planas y secas. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Alimentación de tensión de motor ........... 18 V CC Volumen del recipiente de recogida de suciedad: ..................................................20 l Ancho de trabajo: .......................................61 cm Peso (sin batería): .......................... aprox. 9,7 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 62841. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 62841. Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni- vel de emisión de ruidos indicado se han calcula- do conforme a un método de ensayo normalizado y se pueden utilizar para comparar una herrami- enta eléctrica con otra. Dichos valores se pueden utilizar también para valorar provisionalmente la carga. Aviso: Las emisiones de vibraciones y ruidos pueden diferir de los valores indicados durante el uso real de la herramienta eléctrica en función del modo en el que se utiliza la misma, especialmente del tipo de pieza que se mecaniza. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada. Anl_TE_SW_18_610_SPK2.indb 47Anl_TE_SW_18_610_SPK2.indb 47 07.04.2020 11:09:1807.04.2020 11:09:18E

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Limitar el tiempo de trabajo. Al hacerlo deben tenerse en cuenta todas las partes del ciclo de servicio (por ejemplo los tiempos en los que la herramienta eléctrica está desconectada y los tiempos en los que está conectada pero funciona sin carga).

5. Antes de la puesta en marcha

5.1 Montaje de los cepillos alimentadores

(fi g. 3-5) Montar los cepillos alimentadores (4, 5) como se muestra en las fi guras 3-5. Prestar atención a las marcas de los cepillos y de los portacepillos.

5.2 Montaje del arco de empuje (fi g. 6-9)

Montar el arco de empuje superior y el inferior (2,

3) como se muestra en las fi guras 6-8. Durante el

montaje, asegurarse de que los salientes de am- bos lados (fi g. 6, pos. A) se encajen correctamen- te. La altura del arco de empuje se puede ajustar ligeramente seleccionando el orifi cio de montaje (fi g. 7, pos. C, B). A continuación, utilizar los su- jetacables (10) para fi jar el cable de conexión al arco de empuje (fi g. 9).

5.3 Cómo cargar la batería (fi g. 10)

1. Sacar la batería del aparato. Para ello, pulsar

el dispositivo de retención lateral.

2. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi ca- ción del aparato. Conectar el enchufe del car- gador (d) a la toma de corriente. El LED verde empieza a parpadear.

3. Introducir la batería (16) en el cargador (d).

4. El apartado „Indicación cargador“ incluye una

tabla con los signifi cados de las indicaciones LED del cargador. Es posible que la batería se caliente durante el proceso de carga. Esto es normal. En caso que no sea posible cargar la batería, comprobar que

exista tensión de red en el enchufe

exista buen contacto entre los contactos de carga. En caso de que todavía no fuera posible cargar la batería, rogamos enviar

y la batería a nuestro servicio de asistencia técnica. Para realizar un envío adecuado, ponerse en contacto con nuestro servicio de asistencia técnica o con el punto de venta en el que se compró el aparato. Para el envío o la eliminación de baterías o del aparato, estos deben embalarse por separado en bolsas de plástico para evitar cortocircuitos e incendios. Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Ha- cerlo es imprescindible también en cuanto se detecta que disminuye el rendimiento del aparato. No descargar jamás la batería por completo. Esto podría provocar un defecto en la batería. Montaje de la batería (fi g. 11) Abrir la tapa de la batería (15). Para ello, plegar hacia arriba la tapa como se muestra en la fi g. 13. A continuación, introducir la batería (16) en el alo- jamiento y desplazarla hacia delante hasta que se escuche que se enclava. Indicador de capacidad de batería (fi g. 12) Pulsar el interruptor para acceder al indicador de capacidad de la batería (a). El indicador de capa- cidad de batería (b) muestra a través de 3 LED el estado de carga de la batería. Si los 3 LED están iluminados: La batería está completamente cargada. Si están iluminados 1 o 2 LED La batería dispone de sufi ciente carga residual. Si 1 LED parpadea: La batería está vacía, es preciso cargarla. Si todos los LED parpadean: La batería está totalmente descargada y defec- tuosa. Está prohibido emplear y cargar una ba- tería defectuosa. Anl_TE_SW_18_610_SPK2.indb 48Anl_TE_SW_18_610_SPK2.indb 48 07.04.2020 11:09:1807.04.2020 11:09:18E

Encendido: Activar el arco de posicionamiento (1). Apagado: Soltar el arco de posicionamiento (1). ¡Advertencia! Activar la barredora manual solo cuando esté en el suelo; de lo contrario, los cepil- los de alimentación pueden resultar dañados.

Los resultados del barrido son mejores si se mon- ta el labio. Si las superfi cies de barrido son muy desiguales, se puede retirar el labio (17) para evitar que se bloquee. Para ello, afl ojar los dos tornillos (A) como se muestra en la fi gura 13 y retirar el labio.

6.3 Vaciado del recipiente de recogida de su-

ciedad (fi g. 14) ¡Aviso! El polvo puede ser nocivo para la salud. Es preciso ponerse una mascarilla de protección. ¡Aviso! Usar guantes resistentes para evitar le- siones, por ejemplo, por vidrios rotos. Retirar el recipiente de recogida de suciedad (8) del aparato como se muestra en la fi gura 14. Vaciar el recipiente de recogida de suciedad y volver a introducirlo en el aparato.

6.4 Posición de estacionamiento (fi g. 15)

El aparato se puede plegar para ahorrar espacio de almacenamiento. Para ello, afl ojar las tuercas inferiores con la función de sujeción rápida (11) hasta que los salientes (fi g. 6, pos. A) salgan de la fi jación y desplegar el arco de empuje. A conti- nuación, el aparato se puede poner en la posici- ón de estacionamiento (fi g. 15).

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Quitar la batería antes de realizar cualquier traba- jo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

7.2 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TE_SW_18_610_SPK2.indb 49Anl_TE_SW_18_610_SPK2.indb 49 07.04.2020 11:09:1807.04.2020 11:09:18E

10. Indicación cargador

Estado de indicación Signifi cado y medida LED rojo LED verde Apagado Parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la ba- tería no está en el cargador Encendido Apagado Carga El cargador carga la batería en modo rápido. Consultar el tiempo de carga necesario en el cargador. ¡Advertencia! En función de lo cargada que esté la batería, los tiempos de carga reales pueden diferir de los indicados. Apagado Encendido La batería está cargada y está lista para utilizar. Después se cambia a carga lenta hasta que la batería esté completamen- te cargada. Para ello, dejar la batería en el cargador unos 15 minutos más. Medida: Sacar la batería del cargador. Desconectar el cargador de la red. Parpadea Apagado Carga adaptada El cargador se encuentra en el modo de carga lenta. Por motivos de seguridad, en este modo la batería se carga con mayor lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas: - Hace mucho tiempo que no se ha cargado la batería. - La temperatura de la batería no se encuentra dentro del rango óptimo. Medida: Esperar hasta que el proceso de carga haya fi nalizado, la batería puede seguir cargándose. Parpadea Parpadea Fallo El proceso de carga ya no es posible. La batería está defectuosa. Medida: Está prohibido cargar una batería defectuosa. Sacar la batería del cargador. Encendido Encendido Avería por temperatura La batería está demasiado caliente (p. ej. por radiación solar directa) o demasiado fría (por debajo de 0° C) Medida: Sacar la batería y guardarla durante 1 día a temperatura ambiente (aprox. 20° C). Anl_TE_SW_18_610_SPK2.indb 50Anl_TE_SW_18_610_SPK2.indb 50 07.04.2020 11:09:1907.04.2020 11:09:19E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TE_SW_18_610_SPK2.indb 51Anl_TE_SW_18_610_SPK2.indb 51 07.04.2020 11:09:1907.04.2020 11:09:19E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Batería, Cepillo alimentador Material de consumo/Piezas de consumo* Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_SW_18_610_SPK2.indb 52Anl_TE_SW_18_610_SPK2.indb 52 07.04.2020 11:09:1907.04.2020 11:09:19E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_SW_18_610_SPK2.indb 53Anl_TE_SW_18_610_SPK2.indb 53 07.04.2020 11:09:1907.04.2020 11:09:19P
