MANUALE UTENTE TESW 18610 Li EINHELL

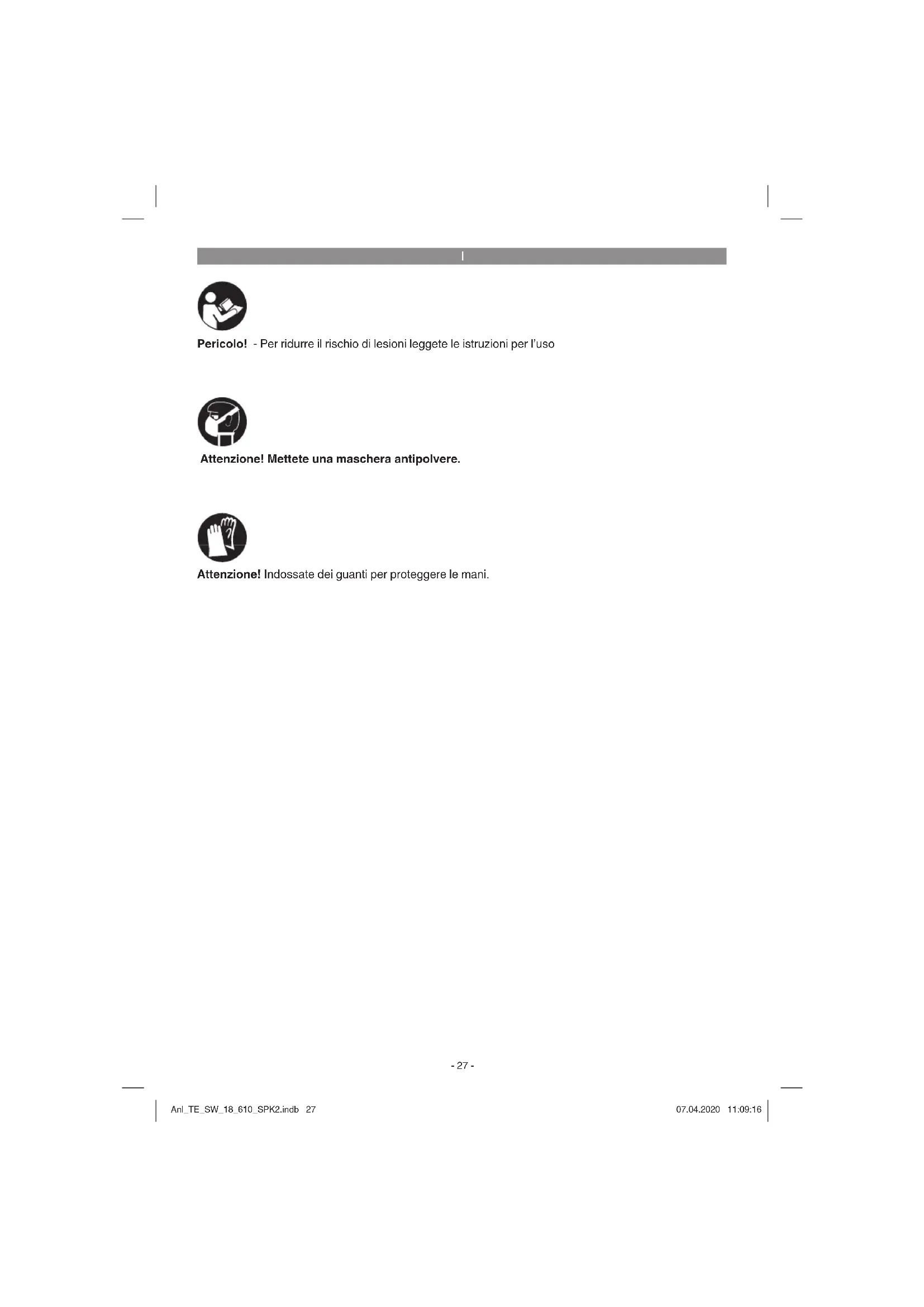

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Mettete una maschera antipolvere. Attenzione! Indossate dei guanti per proteggere le mani. Anl_TE_SW_18_610_SPK2.indb 27Anl_TE_SW_18_610_SPK2.indb 27 07.04.2020 11:09:1607.04.2020 11:09:16I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Attenzione: prima del montaggio e della mes- sa in esercizio osservate assolutamente le istruzioni per l’uso.

Non pulite mai l’apparecchio con solventi.

Non lasciate l’apparecchio incustodito.

Tenete lontani i bambini.

Conservate l’apparecchio in luoghi asciutti.

Non mettete in funzione l’apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l’apparecchio solo per i lavori per i quali è stato costruito.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da questa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurar- si che non giochino con l’apparecchio.

2.1 Descrizione dell‘apparecchio (Fig. 1-3,13)

1. Staff a di comando

2. Impugnatura di spinta superiore

3. Impugnatura di spinta inferiore

4. Spazzola di raccolta sinistra

5. Spazzola di raccolta destra

6. Sede delle spazzole di raccolta

7. Maniglia di trasporto

8. Recipiente di raccolta dello sporco

11. Dado con funzione di serraggio rapido

12. Vite di fi ssaggio

15. Coperchio della batteria

16. Batteria (non compresa tra gli elementi forniti)

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Spazzola di raccolta sinistra

Dado con funzione di serraggio rapido (2 pz.)

Vite di fissaggio (2 pz.)

Istruzioni per l‘uso originali

Avvertenze di sicurezza

La spazzatrice a batteria è adatta per pulire su- perfi ci piane e asciutte. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore ..... 18 V DC Volume contenitore di raccolta sporco: ..........20 l Larghezza di lavoro: ...................................61 cm Peso (senza batteria): ......................... ca. 9,7 kg Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841. Livello di pressione acustica L

..............................................3 dB Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 62841. Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un metodo di prova normalizzato e pos- sono essere usati per il confronto tra elettrouten- sili di marchi diversi. I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati possono essere usati anche per una valutazione preliminare delle sollecitazioni. Avvertimento: Le emissioni di vibrazioni e di rumori durante l‘utilizzo eff ettivo dell‘elettroutensile possono va- riare dai valori indicati a seconda del modo in cui l‘elettroutensile viene utilizzato, in particolare a seconda del tipo di pezzo lavorato. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Limitate il tempo di lavoro. Al riguardo si devono prendere in considerazione tutte le fasi del ciclo di esercizio (ad esempio i periodi in cui l’elettroutensile è disinserito e quelli in cui è inserito, ma funziona a vuoto). Anl_TE_SW_18_610_SPK2.indb 29Anl_TE_SW_18_610_SPK2.indb 29 07.04.2020 11:09:1607.04.2020 11:09:16I

5. Prima della messa in esercizio

5.1 Montaggio delle spazzole di raccolta

(Fig. 3-5) Montate le spazzole di raccolta (4,5) come mostrato nelle Fig. 3-5. Fate attenzione alle mar- cature sulle spazzole e sulle relative sedi.

5.2 Montaggio dell‘impugnatura di spinta

(Fig. 6-9) Montate l‘impugnatura di spinta superiore e infe- riore (2,3) come indicato nelle Fig. 6-8. Durante il montaggio fate attenzione che le punte sui due lati (Fig. 6, Pos. A) siano scattate correttamente in posizione. L’altezza dell’impugnatura di spinta può essere facilmente adeguata scegliendo il foro di fi ssaggio (Fig. 7, Pos. C, B). Fissate poi con i por- tacavi (10) i cavi di collegamento all’impugnatura di spinta (Fig. 9).

5.3 Ricarica della batteria (Fig. 10)

1. Estraete la batteria dall‘apparecchio. Per fare

ciò premete il tasto di arresto laterale.

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di ali- mentazione del caricabatterie (d) nella presa di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (16) sul caricabatterie (d).

4. Al punto „Indicatori caricabatterie“ trovate una

tabella con i signifi cati degli indicatori LED sul caricabatterie. Durante la ricarica la batteria si può riscaldare un po‘. Ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate

che sia presente tensione di rete sulla presa di corrente;

che ci sia un perfetto contatto dei contatti di ricarica. Se continuasse a non essere possibile ricaricare la batteria, inviate

e la batteria al nostro servizio di assistenza clienti. Per un invio corretto contattate il nostro ser- vizio di assistenza clienti o il punto vendita dove avete acquistato l’apparecchio. Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cor- tocircuiti e incendi! Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘apparecchio. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla! Montaggio della batteria (Fig. 11) Aprite il coperchio della batteria (15). A tale scopo ribaltate il coperchio come mostrato nella Fig. 13. Poi inserite la batteria nella sede (16) e spinge- tela in avanti fi no a quando scatta in posizione in modo chiaramente udibile. Indicazione di carica della batteria (Fig. 12) Premete l’interruttore per l’indicazione di carica della batteria (a). L‘indicazione di carica della batteria (b) segnala lo stato di carica per mezzo di 3 LED. Tutte e 3 le spie LED sono illuminate: La batteria è completamente carica. 1 LED o 2 LED sono illuminati: La batteria dispone di una suffi ciente carica re- sidua. 1 LED lampeggia: La batteria è scarica, ricaricatela. Tutte le spie LED lampeggiano: La batteria si è scaricata completamente ed è di- fettosa. Una batteria difettosa non deve più venire usata e ricaricata!

6.1 Staff a di comando (Fig.1)

Accensione: Azionate la staff a di comando (1). Spegnimento: Lasciate andare la staff a di comando (1). Avvertenza! Attivate la spazzatrice solo se è appoggiata al suolo, altrimenti le spazzole di rac- colta possono subire danni. Anl_TE_SW_18_610_SPK2.indb 30Anl_TE_SW_18_610_SPK2.indb 30 07.04.2020 11:09:1707.04.2020 11:09:17I

Di regola la spazzatrice pulisce meglio con il lab- bro montato. Nel caso di superfi ci molto irregolari si può smon- tare il labbro (17) per evitare che l’apparecchio si blocchi. A questo fi ne allentate le due viti (A) come indicato nella Fig. 13, poi si può togliere il labbro.

6.3 Svuotamento del contenitore di raccolta

dello sporco (Fig. 14) Avvertimento! Le polveri possono essere nocive per la salute. Indossate una maschera antipol- vere! Avvertimento! Indossate guanti robusti per evi- tare lesioni per es. a causa di schegge di vetro. Estraete il contenitore di raccolta dello sporco (8) dall’apparecchio come indicato nella Fig. 14. Svu- otate il contenitore di raccolta dello sporco e poi inseritelo di nuovo nell’apparecchio.

6.4 Posizione di parcheggio (Fig. 15)

L’apparecchio può essere ripiegato e quindi ripos- to con poco ingombro. Per farlo allentate i dadi in- feriori con funzione di serraggio rapido (11) fi no a che le punte (Fig. 6, Pos. A) escano dal fi ssaggio e ribaltate verso l‘alto l’impugnatura di spinta. Poi l’apparecchio può essere portato in posizione di parcheggio (Fig. 15).

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Togliete la batteria prima di qualsiasi lavoro di pulizia.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TE_SW_18_610_SPK2.indb 31Anl_TE_SW_18_610_SPK2.indb 31 07.04.2020 11:09:1707.04.2020 11:09:17I

Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela- tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef- fettivi possono variare leggermente da quelli indicati. Spento Acceso La batteria è ricaricata e pronta per l’uso. Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. Lampeggia Spento Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di si- curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trova nel range ideale. Intervento: Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la batteria. Lampeggia Lampeggia Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. Acceso Acceso Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Anl_TE_SW_18_610_SPK2.indb 32Anl_TE_SW_18_610_SPK2.indb 32 07.04.2020 11:09:1707.04.2020 11:09:17I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TE_SW_18_610_SPK2.indb 33Anl_TE_SW_18_610_SPK2.indb 33 07.04.2020 11:09:1707.04.2020 11:09:17I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Batteria, Spazzola di raccolta Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TE_SW_18_610_SPK2.indb 34Anl_TE_SW_18_610_SPK2.indb 34 07.04.2020 11:09:1707.04.2020 11:09:17I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TE_SW_18_610_SPK2.indb 35Anl_TE_SW_18_610_SPK2.indb 35 07.04.2020 11:09:1707.04.2020 11:09:17NL
