U3361GSFP - Adaptador de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador de red USB a fibra óptica
Modelos disponibles	U336-1G-SFP (USB-A), U436-1G-SFP (USB-C), U436-SMF-1G-LC (USB-C con transceptor integrado)
Conector de entrada	USB-A macho (U336-1G-SFP) o USB-C macho (U436-1G-SFP y U436-SMF-1G-LC)
Conector de salida	Puerto SFP abierto (U336-1G-SFP, U436-1G-SFP) o módulo SFP LC integrado (U436-SMF-1G-LC)
Ancho de banda	1000 Mbps (1 Gbps)
Distancia máxima	5 km (monomodo) ; 500-550 m (multimodo)
Longitud de onda	1310 nm
Tipo de fibra	Monomodo o multimodo según el transceptor SFP (excepto U436-SMF-1G-LC: monomodo integrado)
Versión USB	USB 3.0 (5 Gbps) para U336-1G-SFP; USB Tipo-C (5 Gbps) para U436-1G-SFP y U436-SMF-1G-LC
Compatibilidad de red	IEEE 802.3z y ANSI Fiber Channel
Alimentación	Alimentado por bus USB, no requiere alimentación externa
Temperatura de funcionamiento	0 a 55 °C (32 a 131 °F)
Temperatura de almacenamiento	0 a 60 °C (32 a 140 °F)
Humedad relativa	5 a 90 % HR (sin condensación)
Garantía	3 años, limitada (defectos de materiales y fabricación)
Contenido del paquete	Adaptador, CD de controlador, guía de inicio rápido

Preguntas frecuentes - U3361GSFP Tripp Lite

¿Cómo instalar el adaptador U3361GSFP?

Antes de conectar el adaptador, instale el controlador desde el CD proporcionado o descárguelo desde el sitio web de Tripp Lite. Luego conecte el adaptador a un puerto USB libre (USB-A para U336-1G-SFP, USB-C para U436). Se enciende un indicador azul para confirmar la conexión Ethernet.

¿Qué tipo de transceptor SFP usar con este dispositivo?

Los modelos U336-1G-SFP y U436-1G-SFP requieren un transceptor SFP LC proporcionado por el usuario. El U436-SMF-1G-LC tiene un transceptor monomodo integrado. Asegúrese de que la longitud de onda (1310 nm) y el tipo de fibra (monomodo o multimodo) coincidan con su red.

¿Cuál es la distancia máxima compatible?

En monomodo, hasta 5 km; en multimodo, hasta 500-550 m. La distancia depende del tipo de fibra y del transceptor utilizado.

¿El adaptador necesita una fuente de alimentación externa?

No, se alimenta por bus USB a través del puerto de la computadora. No se necesita ningún enchufe de corriente.

¿Cuál es la tasa de datos máxima?

El ancho de banda Ethernet es de 1000 Mbps (1 Gbps). El puerto USB admite hasta 5 Gbps (USB 3.0/Tipo-C), pero la conexión de fibra está limitada a 1 Gbps.

¿El indicador luminoso no se enciende, qué hacer?

Verifique que el controlador esté correctamente instalado. Asegúrese de que el transceptor SFP (si corresponde) esté bien insertado y que el cable de fibra esté conectado a una red activa. Si el indicador azul no se enciende, pruebe con otro puerto USB.

¿Es compatible con Windows y macOS?

El producto es compatible con los sistemas operativos comunes. El controlador se proporciona en CD o para descargar. Consulte la página de soporte de Tripp Lite para obtener la lista completa de SO compatibles.

¿Puedo usar un cable de fibra multimodo con el modelo U436-SMF-1G-LC?

No, el U436-SMF-1G-LC está diseñado para fibra monomodo únicamente. El transceptor integrado es monomodo. Para multimodo, use los modelos U336-1G-SFP o U436-1G-SFP con un transceptor multimodo.

¿Cómo limpiar el adaptador?

Desconecte el dispositivo y límpielo con un paño suave y seco. Evite líquidos y solventes. Limpie los conectores de fibra con un kit de limpieza adecuado.

¿Qué hacer si el adaptador no es reconocido?

Vuelva a instalar el controlador. Pruebe con otro puerto USB u otra computadora. Verifique que el transceptor SFP sea compatible (1310 nm, 1 Gbps). Consulte la sección de solución de problemas en el sitio web de Tripp Lite.

MANUAL DE USUARIO U3361GSFP Tripp Lite

Guía de Inicio Rápido

Adaptadores Ethernet Transceptor de USB a Fibra Óptica

Modelos: U336-1G-SFP (USB-A), U436-1G-SFP, U436-SMF-1G-LC (USB-C)

English 1 • Français 9 • Русский 13 • Deutsch 17

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

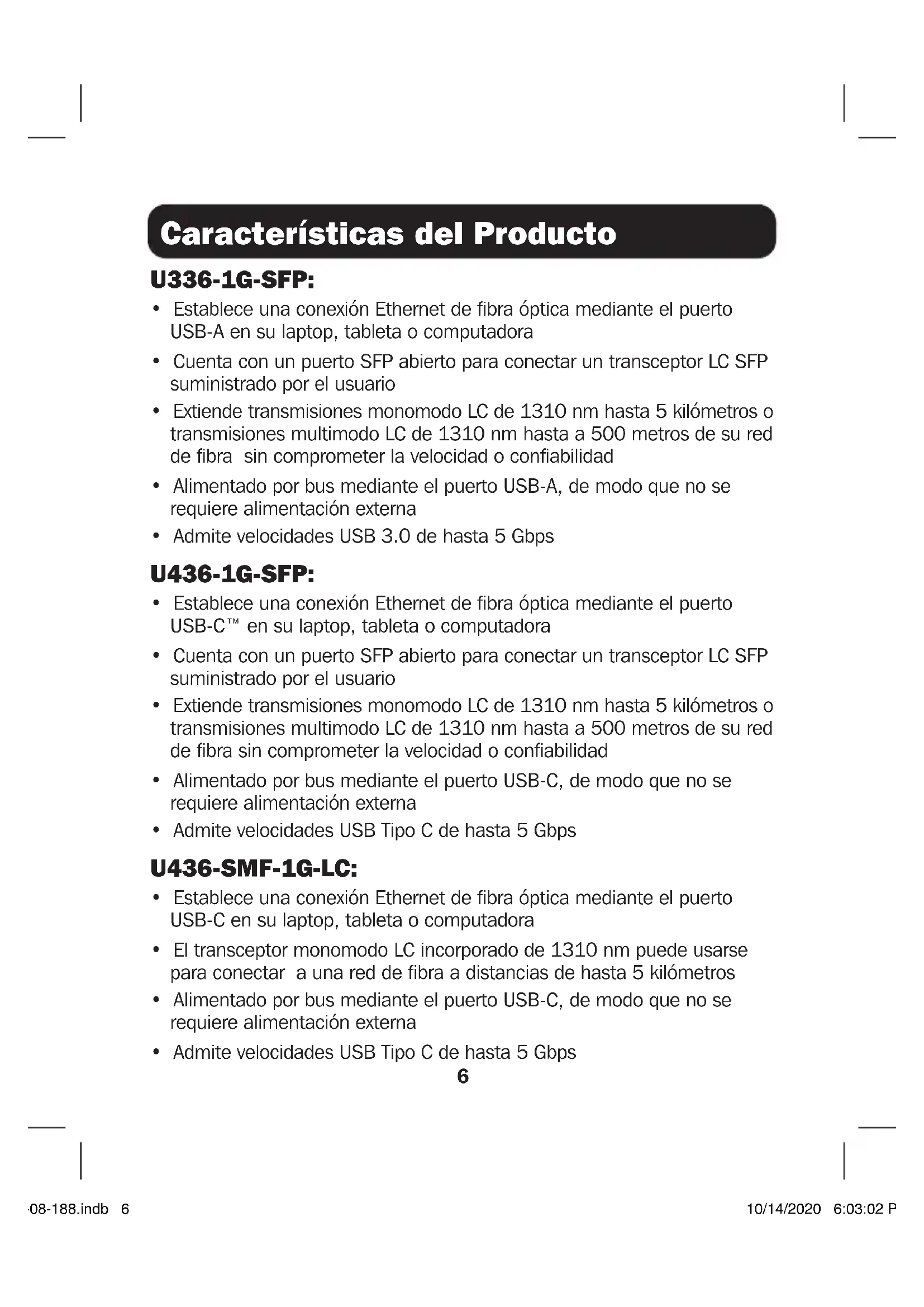

Características del Producto

U336-1G-SFP:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-A en su laptop, tableta o computadora
• Cuenta con un puerto SFP abierto para conectar un transceptor LC SFP suministrado por el usuario
• Extiende transmisiones monomodo LC de 1310 nm hasta 5 kilómetros o transmisiones multimodo LC de 1310 nm hasta a 500 metros de su red de fibra sin comprometer la velocidad o confiabilidad
• Alimentado por bus mediante el puerto USB-A, de modo que no se requiere alimentación externa
• Admite velocidades USB 3.0 de hasta 5 Gbps

U436-1G-SFP:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-C™ en su laptop, tableta o computadora
• Cuenta con un puerto SFP abierto para conectar un transceptor LC SFP suministrado por el usuario
• Extiende transmisiones monomodo LC de 1310 nm hasta 5 kilómetros o transmisiones multimodo LC de 1310 nm hasta a 500 metros de su red de fibra sin comprometer la velocidad o confiabilidad
• Alimentado por bus mediante el puerto USB-C, de modo que no se requiere alimentación externa
• Admite velocidades USB Tipo C de hasta 5 Gbps

U436-SMF-1G-LC:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-C en su laptop, tableta o computadora
• El transceptor monomodo LC incorporado de 1310 nm puede usarse para conectar a una red de fibra a distancias de hasta 5 kilómetros
• Alimentado por bus mediante el puerto USB-C, de modo que no se requiere alimentación externa
• Admite velocidades USB Tipo C de hasta 5 Gbps

El Paquete Incluye

• Adaptador Ethernet USB a Fibra Óptica U336-1G-LC, U436-1G-LC o U436-SMF-1G-LC
• CD de Controladores
• Guía de Inicio Rápido

Requisitos del Sistema

Nota: Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (1310 nm) y el tipo de modo (sencillo o múltiple) coincida con las especificaciones del Adaptador del Transceptor de Fibra USB.

1. Instale el controlador aplicable en su computadora o laptop antes de conectar el adaptador del transceptor de fibra USB. El controlador puede instalarse usando el CD incluido o descargándolo desde la página de soporte técnico del modelo en triplite.com.
2. Una vez que el controlador apropiado haya sido instalado correctamente, conecte un transceptor LC suministrado por el usuario que está conectado a una red de fibra al puerto SFP abierto en el adaptador. Si se usa el U436-SMF-1G-LC, el transceptor ya está integrado en la unidad y no se necesita un transceptor por separado.
3. Si usa el U336-1G-SFP, inserte el conector USB-A macho a un puerto USB-A en su computadora.

0

Si usa el U436-1G-SFP o U436-SMF-1G-LC, inserte el conector USB-C macho al puerto USB-C en su computadora.

1. Un LED azul se iluminará para indicar una conexión exitosa de Ethernet. El LED destellará durante la transferencia de datos.

Especificaciones

	U336-1G-SFP U436	-1G-SFP U436-SMF	-1G-LC
Conector de Entrada	USB-A (Macho) USB-C	(Macho) USB-C (Macho)
Conector de Salida	Puerto Transceptor SFP Abierto (Hembra)	Puerto Transceptor SFP Abierto (Hembra)	Módulo Transceptor LC SFP SM
Ancho de banda 1000 Mbps 1000 Mbps 1000 Mbps
Máximo Distancia 5 km (Monomodo); 550 m (Multimodo)		5 km (Monomodo); 550 m (Multimodo)	5 km (Monomodo)
Longitud de Onda 1310 nm 1310 nm 1310 nm
Tipo de Fibra ABIERTO ABIERTO Monomodo (SM)
Versión USB USB 3.0 (5 Gbps) USB Tipo C (5 Gbps) USB Tipo C (5 Gbps)
Compatibilidad de Red	Canal de Fibra ANSI e IEEE 302.3z	Canal de Fibra ANSI e IEEE 302.3z	Canal de Fibra ANSI e IEEE 302.3z
Rango de Temperatura de Operación	0 °C a 55 °C [32 °F a 131 °F]	0 °C a 55 °C [32 °F a 131 °F]	0 °C a 55 °C [32 °F a 131 °F]
Rango de Temperatura de Almacenamiento	0 °C a 60 °C [32 °F a 140 °F]	0 °C a 60 °C [32 °F a 140 °F]	0 °C a 60 °C [32 °F a 140 °F]
Humedad Relativa De 5% a 90% de HR De 5% a 90% de HR De 5% a 90% de HR

Garantía Limitada de 3 años

TRIPP LITE garantiza durante un período de tres (3) años desde la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
