U3361GSFP - Netzwerkadapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-zu-Glasfaser-Netzwerkadapter
Verfügbare Modelle	U336-1G-SFP (USB-A), U436-1G-SFP (USB-C), U436-SMF-1G-LC (USB-C mit integriertem Sender/Empfänger)
Eingangsanschluss	USB-A Stecker (U336-1G-SFP) oder USB-C Stecker (U436-1G-SFP und U436-SMF-1G-LC)
Ausgangsanschluss	Offener SFP-Port (U336-1G-SFP, U436-1G-SFP) oder integriertes SFP LC-Modul (U436-SMF-1G-LC)
Bandbreite	1.000 Mbps (1 Gbps)
Maximale Entfernung	5 km (Singlemode); 500-550 m (Multimode)
Wellenlänge	1.310 nm
Fasertyp	Singlemode oder Multimode je nach SFP-Sender/Empfänger (außer U436-SMF-1G-LC: integrierter Singlemode)
USB-Version	USB 3.0 (5 Gbps) für U336-1G-SFP; USB Type-C (5 Gbps) für U436-1G-SFP und U436-SMF-1G-LC
Netzwerkkompatibilität	IEEE 802.3z und ANSI Fiber Channel
Stromversorgung	Über USB-Bus gespeist, keine externe Stromversorgung erforderlich
Betriebstemperatur	0 bis 55 °C (32 bis 131 °F)
Lagertemperatur	0 bis 60 °C (32 bis 140 °F)
Relative Luftfeuchtigkeit	5 bis 90 % rF (nicht kondensierend)
Garantie	3 Jahre, eingeschränkt (Material- und Verarbeitungsfehler)
Packungsinhalt	Adapter, Treiber-CD, Schnellstartanleitung

Häufig gestellte Fragen - U3361GSFP Tripp Lite

Wie installiere ich den Adapter U3361GSFP?

Installieren Sie vor dem Anschließen des Adapters den Treiber von der mitgelieferten CD oder laden Sie ihn von der Tripp Lite-Website herunter. Schließen Sie dann den Adapter an einen freien USB-Anschluss an (USB-A für U336-1G-SFP, USB-C für U436). Eine blaue Anzeige leuchtet auf, um die Ethernet-Verbindung zu bestätigen.

Welchen SFP-Sender/Empfänger soll ich mit diesem Gehäuse verwenden?

Die Modelle U336-1G-SFP und U436-1G-SFP benötigen einen SFP LC-Sender/Empfänger, der vom Benutzer bereitgestellt wird. Der U436-SMF-1G-LC verfügt über einen integrierten Singlemode-Sender/Empfänger. Stellen Sie sicher, dass die Wellenlänge (1.310 nm) und der Fasertyp (Singlemode oder Multimode) zu Ihrem Netzwerk passen.

Was ist die maximale unterstützte Entfernung?

Im Singlemode bis zu 5 km; im Multimode bis zu 500-550 m. Die Entfernung hängt vom Fasertyp und dem verwendeten Sender/Empfänger ab.

Benötigt der Adapter eine externe Stromversorgung?

Nein, er wird über den USB-Bus vom Computer mit Strom versorgt. Es ist keine Steckdose erforderlich.

Wie hoch ist die maximale Datenübertragungsrate?

Die Ethernet-Bandbreite beträgt 1.000 Mbps (1 Gbps). Der USB-Anschluss unterstützt bis zu 5 Gbps (USB 3.0/Type-C), aber die Glasfaserverbindung ist auf 1 Gbps begrenzt.

Die Anzeige leuchtet nicht, was tun?

Überprüfen Sie, ob der Treiber korrekt installiert ist. Stellen Sie sicher, dass der SFP-Sender/Empfänger (falls vorhanden) richtig eingesteckt ist und das Glasfaserkabel mit einem aktiven Netzwerk verbunden ist. Wenn die blaue Anzeige nicht leuchtet, versuchen Sie einen anderen USB-Anschluss.

Ist dies mit Windows und macOS kompatibel?

Das Produkt ist mit gängigen Betriebssystemen kompatibel. Der Treiber wird auf CD oder zum Download bereitgestellt. Überprüfen Sie die Tripp Lite-Supportseite für die vollständige Liste der unterstützten Betriebssysteme.

Kann ich ein Multimode-Glasfaserkabel mit dem Modell U436-SMF-1G-LC verwenden?

Nein, der U436-SMF-1G-LC ist nur für Singlemode-Faser ausgelegt. Der integrierte Sender/Empfänger ist Singlemode. Für Multimode verwenden Sie die Modelle U336-1G-SFP oder U436-1G-SFP mit einem Multimode-Sender/Empfänger.

Wie reinige ich den Adapter?

Trennen Sie das Gerät und reinigen Sie es mit einem weichen, trockenen Tuch. Vermeiden Sie Flüssigkeiten und Lösungsmittel. Reinigen Sie die Glasfaseranschlüsse mit einem geeigneten Reinigungsset.

Was tun, wenn der Adapter nicht erkannt wird?

Installieren Sie den Treiber neu. Versuchen Sie einen anderen USB-Anschluss oder einen anderen Computer. Überprüfen Sie, ob der SFP-Sender/Empfänger kompatibel ist (1.310 nm, 1 Gbps). Konsultieren Sie den Fehlerbehebungsbereich auf der Tripp Lite-Website.

BEDIENUNGSANLEITUNG U3361GSFP Tripp Lite

Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

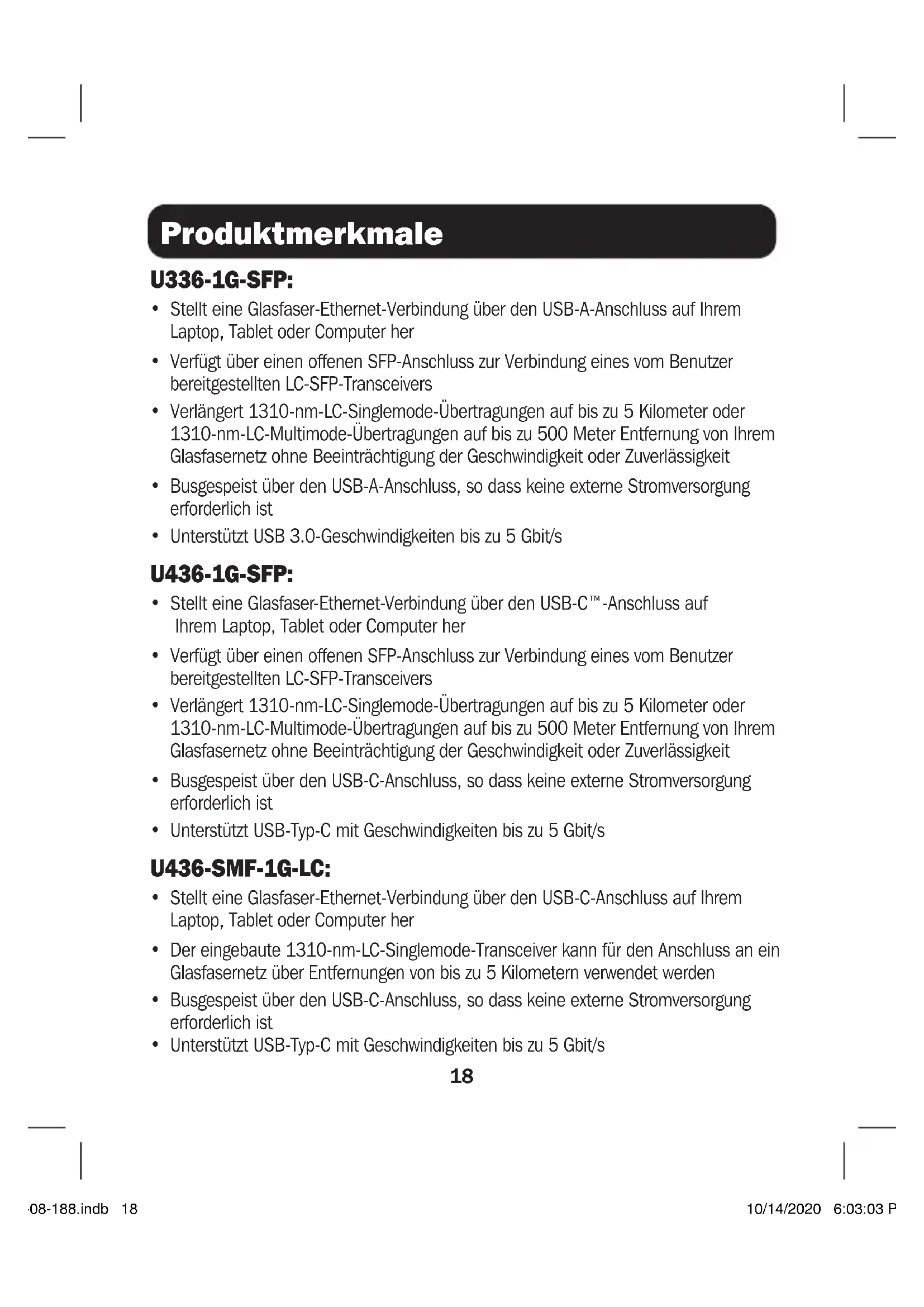

Produktmerkmale

U336-1G-SFP:

• Stellt eine Glasfaser-Ethernet-Verbindung über den USB-A-Anschluss auf Ihrem Laptop, Tablet oder Computer her
• Verfügt über einen offenen SFP-Anschluss zur Verbindung eines vom Benutzer bereitgestellten LC-SFP-Transceivers
• Verlängert 1310-nm-LC-Singlemode-Übertragungen auf bis zu 5 Kilometer oder 1310-nm-LC-Multimode-Übertragungen auf bis zu 500 Meter Entfernung von Ihrem Glasfasernetz ohne Beeinträchtigung der Geschwindigkeit oder Zuverlässigkeit
• Busgespeist über den USB-A-Anschluss, so dass keine externe Stromversorgung erforderlich ist
• Unterstützt USB 3.0-Geschwindigkeiten bis zu 5 Gbit/s

U436-1G-SFP:

• Stellt eine Glasfaser-Ethernet-Verbindung über den USB-C™-Anschluss auf Ihrem Laptop, Tablet oder Computer her
• Verfügt über einen offenen SFP-Anschluss zur Verbindung eines vom Benutzer bereitgestellten LC-SFP-Transceivers
• Verlängert 1310-nm-LC-Singlemode-Übertragungen auf bis zu 5 Kilometer oder 1310-nm-LC-Multimode-Übertragungen auf bis zu 500 Meter Entfernung von Ihrem Glasfasernetz ohne Beeinträchtigung der Geschwindigkeit oder Zuverlässigkeit
• Busgespeist über den USB-C-Anschluss, so dass keine externe Stromversorgung erforderlich ist
• Unterstützt USB-Typ-C mit Geschwindigkeiten bis zu 5 Gbit/s

U436-SMF-1G-LC:

• Stellt eine Glasfaser-Ethernet-Verbindung über den USB-C-Anschluss auf Ihrem Laptop, Tablet oder Computer her
• Der eingebaute 1310-nm-LC-Singlemode-Transceiver kann für den Anschluss an ein Glasfasernetz über Entfernungen von bis zu 5 Kilometern verwendet werden
• Busgespeist über den USB-C-Anschluss, so dass keine externe Stromversorgung erforderlich ist
• Unterstützt USB-Typ-C mit Geschwindigkeiten bis zu 5 Gbit/s

Im Paket enthalten

• U336-1G-LC, U436-1G-LC oder U436-SMF-1G-LC USB-auf-Glasfaser Ethernet-Adapter
• CD mit Treibern
• Kurzanleitung

Systemanforderungen

- USB-A-Anschluss (U336-1G-SFP) oder USB-C-Anschluss (U436-1G-SFP und U436-SMF-1G-LC)

Installation

Hinweis: Vergewissern Sie sich vor der Installation, dass die Wellenlänge (1310 nm), der Modustyp (einfach oder mehrfach) und die Entfernung (in Metern) Ihrer Faserausrüstung mit den Spezifikationen des USB-Faser-Transceiver-Adapters übereinstimmen.

1. Installieren Sie den entsprechenden Treiber auf Ihrem Computer oder Laptop, bevor Sie den USB-Glasfaser-Transceiver-Adapter anschließen. Der Treiber kann mit der beiliegenden CD installiert werden oder auf der technischen Support-Seite des Modells auf tripplite.com heruntergeladen werden.
2. Wenn der entsprechende Treiber erfolgreich installiert ist, schließen Sie einen vom Benutzer bereitgestellten LC-Transceiver, der an ein Glasfasernetzwerk angeschlossen ist, an den offenen SFP-Anschluss des Adapters an. Bei Verwendung des U436-SMF-1G-LC ist der Transceiver bereits in das Gerät eingebaut und ein separater Transceiver ist nicht erforderlich.
3. Wenn Sie das U336-1G-SFP verwenden, schließen Sie den USB-A-Stecker an einen USB-A-Anschluss Ihres Computers an.

ODER

Wenn Sie den U436-1G-SFP oder U436-SMF-1G-LC verwenden, stecken Sie den USB-C-Stecker in den USB-C-Anschluss Ihres Computers.

1. Eine blaue LED leuchtet auf, um eine erfolgreiche Ethernet-Verbindung anzuzeigen. Die LED blinkt, wenn Daten übertragen werden.

Technische Daten

	U336-1G-SFP U43	6-1G-SFP U436-SMF-1G-LC
Eingangssteckverbinder USB	B-A (Stecker) USB-C (Stecker) USB-C (Stecker)
Ausgangssteckverbinder Offener SFP-Transceiver-Anschluss (Buchse)	Offener SFP-Transceiver-Anschluss (Buchse)	LC-SFP-SM-Transceiver-Modul
Bandbreite 1000 Mbit/s 1000 Mbit/s max. Entfernung 5 km (Singlemode);550 m (Multimode)	5 km (Singlemode);550 m (Multimode)	5 km (Singlemode)
Wellenlänge 1310 nm 1310 nm 1310 nm	Singlemode (SM)
Fasertyp Offener Offener	Singlemode (SM)
USB-Version	USB 3.0 (5 Gbit/s)	USB-Typ-C (5 Gbit/s)	USB-Typ-C (5 Gbit/s)
Netzwerkkompatibilität	IEEE 302.3z und ANSI Fibre Channel (FC)	IEEE 302.3z und ANSI Fibre Channel (FC)	IEEE 302.3z und ANSI Fibre Channel (FC)
Betriebstemperaturbereich	0 bis 55 °C	0 bis 55 °C	0 bis 55 °C
Lagertemperaturbereich	0 bis 60 °C	0 bis 60 °C	0 bis 60 °C
Relative Feuchtigkeit	5 % bis 90 % rF	5 % bis 90 % rF	5 % bis 90 % rF

3 Jahre eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlem sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.
