| Marca | Tripp Lite |
| Modelo | DWM3770PLX |
| Tipo de producto | Soporte mural fijo para pantalla plana con rotación vertical/horizontal |
| Compatibilidad VESA | 200x200, 300x300, 400x200, 400x400, 600x400 mm |
| Capacidad de carga máxima | 56,7 kg (125 lb) |
| Material | Acero |
| Color | Negro |
| Rotación | 0°, 90°, 180°, 270° |
| Inclinación | Fija (sin inclinación hacia adelante/atrás) |
| Profundidad | Cerca de la pared (montaje fijo) |
| Tipos de montaje | Sobre montantes de madera en la pared o sobre hormigón/ladrillo macizo |
| Uso | Solo interior |
| Garantía | Garantía limitada de 5 años |
| Contenido del embalaje | Placa mural, placa universal, soportes adaptadores izquierdo/derecho, ferretería (tornillos, arandelas, espaciadores), llave hexagonal de 4 mm, anclajes para hormigón |
| Seguridad | No exceder la capacidad de carga; usar un asistente; verificar la superficie de apoyo; anclar los tornillos al centro de los montantes |
| Mantenimiento | Verificar la fijación cada 3 meses |
| Reparabilidad | Reparación o reemplazo por el vendedor bajo garantía |
| Dimensiones del soporte (aprox.) | 42 x 31 x 5 cm |
| Peso del soporte | Aproximadamente 3 kg |
Preguntas frecuentes - DWM3770PLX Tripp Lite
Preguntas de los usuarios sobre DWM3770PLX Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Mueble de televisión en formato PDF gratis! Encuentra tus instrucciones DWM3770PLX - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DWM3770PLX de la marca Tripp Lite.
MANUAL DE USUARIO DWM3770PLX Tripp Lite
Manual del Propietario

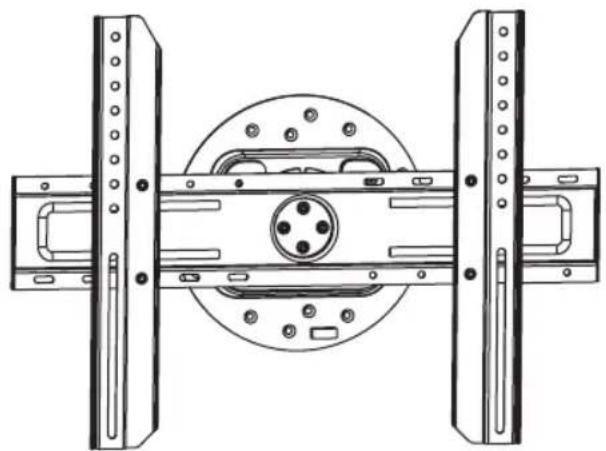

Soporte de Pared para Pantalla Plana Fija Vertical / Horizontal
Modelo: DWM3770PLX
English 1 • Français 23 • Pycckn 34 • Deutsch 45
PRECAUCION: NO EXCEDA LA CAPACIDAD MAXIMA DE CARGA INDICADA. iPUEDE OCURRIR UNA LESION SEVERA O DANO A LA PROPIEDAD!
200 × 200
300 × 300
400× 200
400 × 400
600× 400
Copyright © 2016 Tripp Lite. Todos los derechos reservados.
ADVERTENCIA
-
No inicia la instalación hasta que haya leido y entendido las instruciones y advertencias contentsadas en este manual. Si tiene的一些 preguntas con el respecto a una de las instructaciones o advertencias, visite por favor www.triplite.com/support.
-
El soporte de instalación fue Diseño para instalarse y usarse SOLAMENTE como se referencia en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
-
Este produit debe ser instalado unicamente por agli en conuna buena habilidad mecaica, experiencia basia de construccion y un entendimiento completo de este manual de instrucciones.
-
Cercórese que la superficie de instalación pueda soportar con seguridad la energia combinada de todo el hardware y componentes instalados.
-
Si se instalala en paredes con entramados de madera, cerciorese que los tornillos de instalacion estén anclados en el centro de los montantes. Es muy recomendable el uso de un detector de montantes.
-
Utilice siempre un ayudante o equipo de elevacion mecancico para levantar y colocar el equipo con seguridad.
-
Apriete los tornillos firmamente pero no en excesso. Apretar excessivamente los tornillos puede dararlos componentes, reduciendograndamente su capacité de soporte.
-
Este produit está Diseñado para usarse sólo en interiores. El utilizes este producto en exteriores podra conducir a fallas del producto y lesiones personales.
Garantía
Garantía Limitada por 5 Años
El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 anos a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obr bajo el periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion.
ESTA GARANTIA NO APLICA AL DESGASTE NORMAL O A DANOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA, EL VENDEDOR NO OTORGARGARANTIAS EXPRESAS DISTINLAS DE LA ESTIPULADA AQUI. EXCEPTO A LA EXTENSION PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDOTDAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODODEARGARNTIA ESTABLECIDO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTEOS LOS DANOS INCIDENTALES Y CONSECUENCES.ALEs. (Algunos Estados no permiten limitaciones en cuando al periodo de duracion de una garantia y algunos Estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted. esta garantia le otorga direchos legales espécificos yusted pueda tener otheros direchos que pueda variar de una jurisidiccion a otra).
ADVERTENCIA: Antes de uso, cada 用户 debe debe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de these dispositos para una aplicacion espeficia.
Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.
Accesorios y Partes Incluidas En El Empaque
IMPORTANTE: Antes de instalar, cerciorese de haber recibido todas las partes de acuerdo a la lista de comprobacion de componentes. Sirialquier parte esta faltante o danada,visite www.triplite.com/support para solicitar serviceo.
Placa de Pared
Placa Universal
Soporte Adaptador Izquierdo
Llave Hexagonal de 4 mm
M6X10 (x4)
Sopporte Adaptador Derecho
D6 Arandela (x4)
Paquete M
M5X14 (x4)
M6X1.4 (x4)
M8X20 (x4)
M6X30 (x4)
M8X30 (x4)
Arandela (x4)
Espaciador Pequeño (x8)
Espaciador Grande (x4)
Paquete W
Tornillo de Anclaje (x4) Taquete (x4)

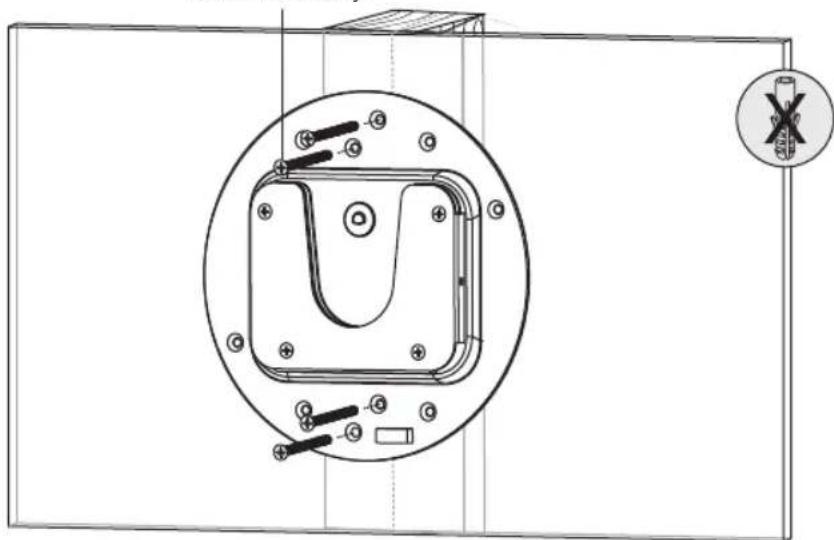

1a. Instalación en Pared con Entramado de Madera
Localice una posicion del travesano de madera para la instalacion del soporte de pared.

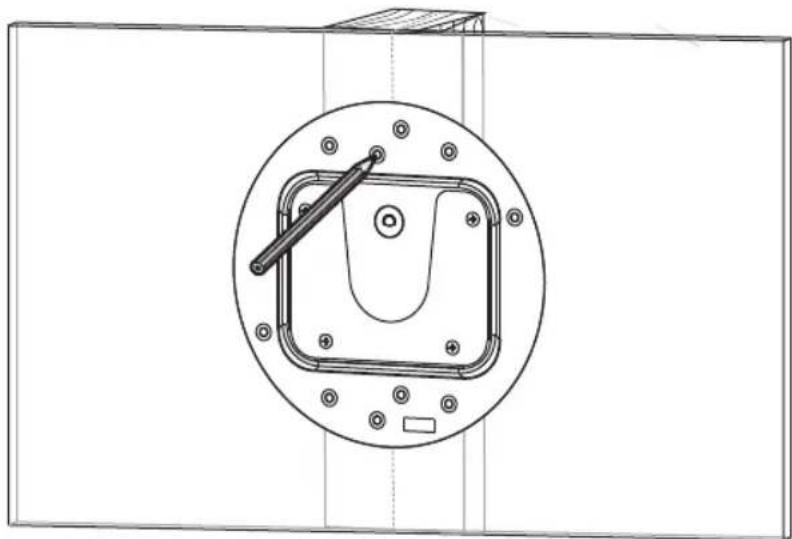

Encuentre y marque la posicion exacta de los orificios de instalacion

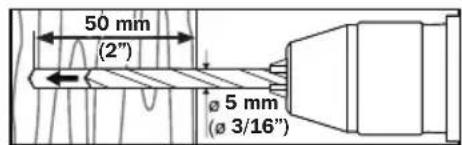

Barrene los orificios piloto
Atornille el soporte de pared en la pared
Tornillo de Anclaje
ADVERTENCIA
- Cercórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recommendable usar un detector de montantes.
- Los instaladores son responsables de proportionsar los accesos paraOthers tips de solutiones de instalacion.
- Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes(agregados).
1b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

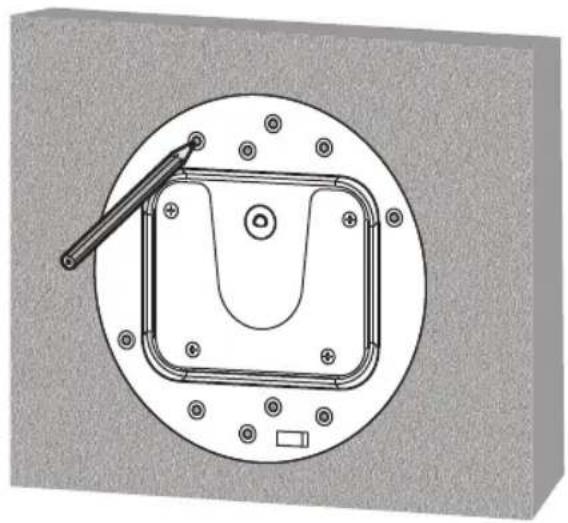

Marque la posicion exacta de los orificos de instalacion

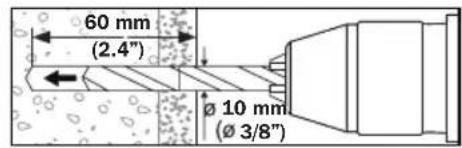

Barrene los orificios piloto

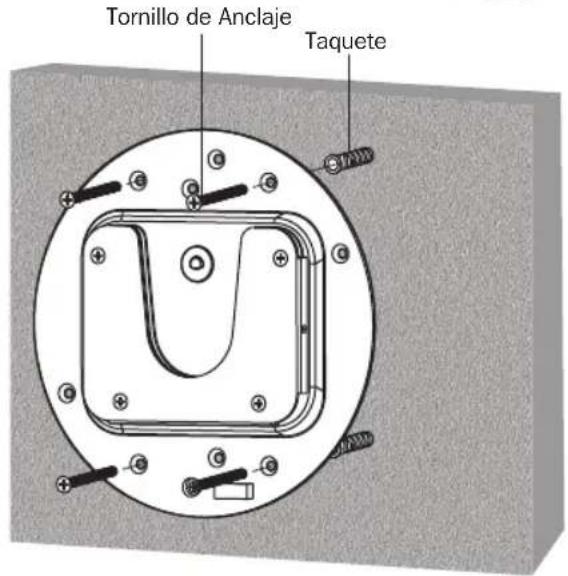

Atornille el soporte de pared en la pared
ADVERTENCIA
- Al instalar soportes de pared en unaunidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35~mm (1-3/8 pulg.) a fin de sutar los dos anclajes para concreto. iNO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placadepared con los taquetes para concreto y tornillos de anclaje incluidos, en una seccionsolida delbloque.Las secciones solidasuen��en encontrarse generalmente a 25~mm (1 pulg.) hacela centro delbloque en cada extremo.Se sugiereutilizar un taladro electrico a bajo velocidad para barrenar el orificio en vez de un rotomartillo para evacitar rotura de la parte posterior del orificio alentar en una seccion hueca.
- Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la entrega combinada del equipo y los accesorios y componentesaggedados.

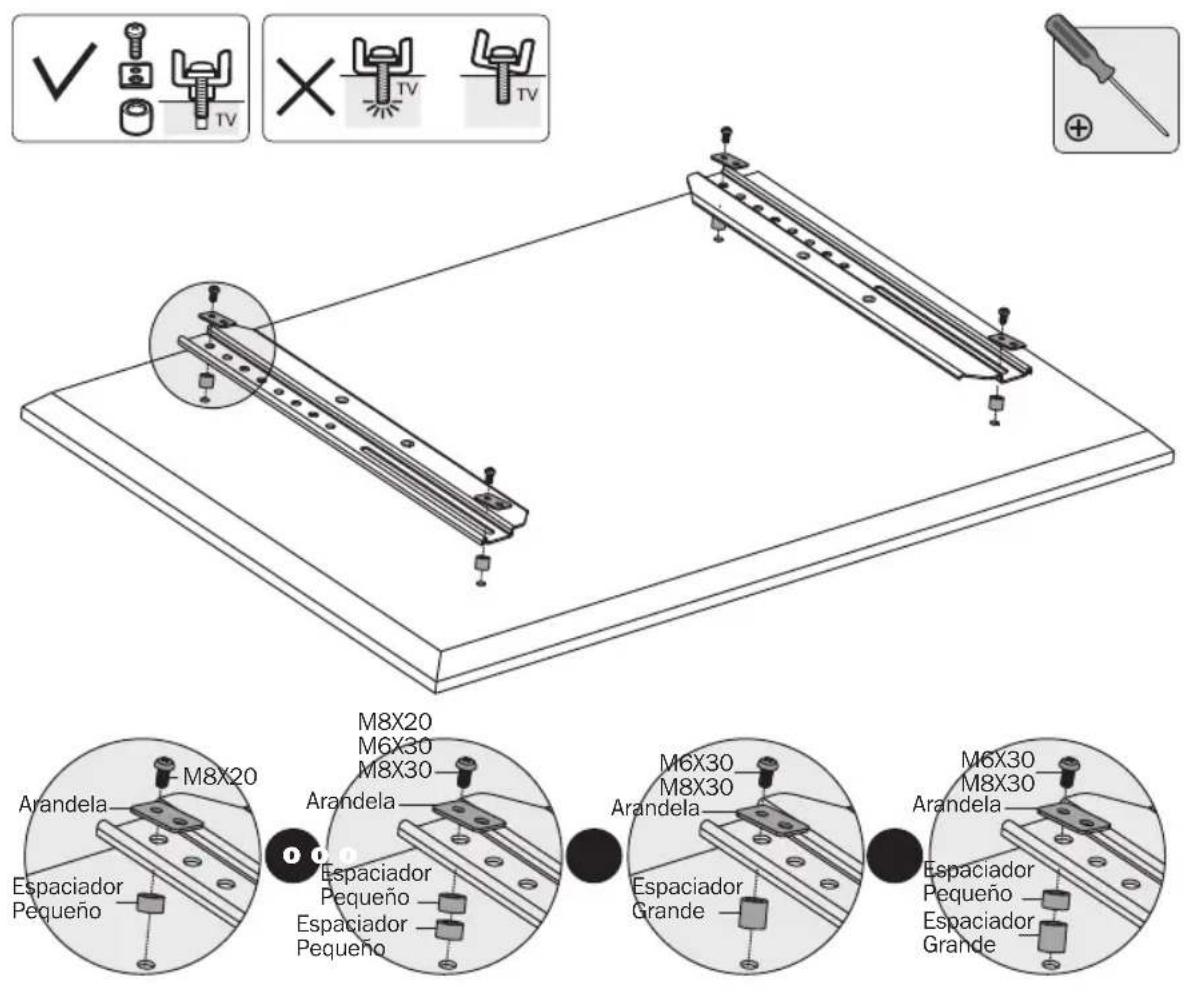

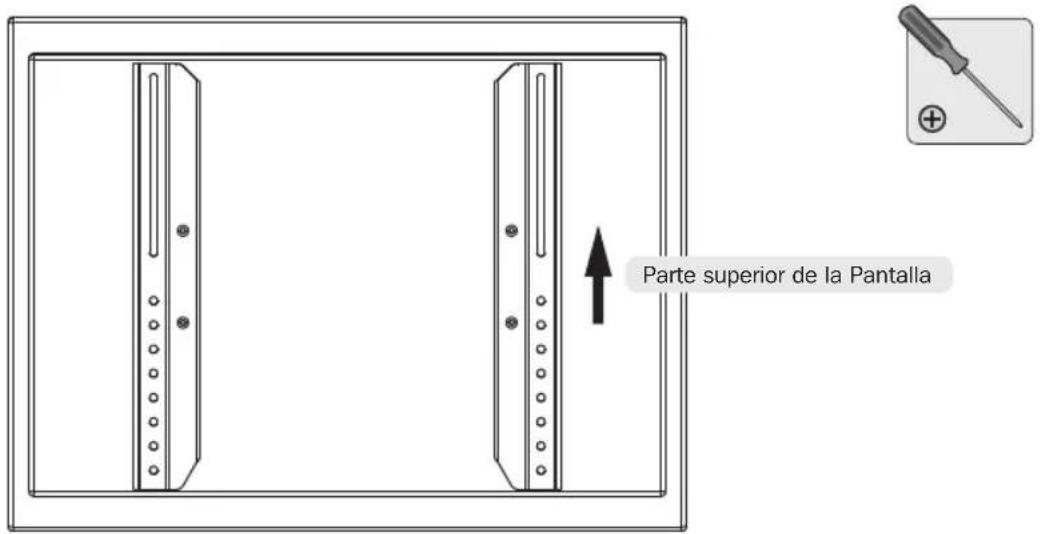

2. Instale los Soportes del Adaptador

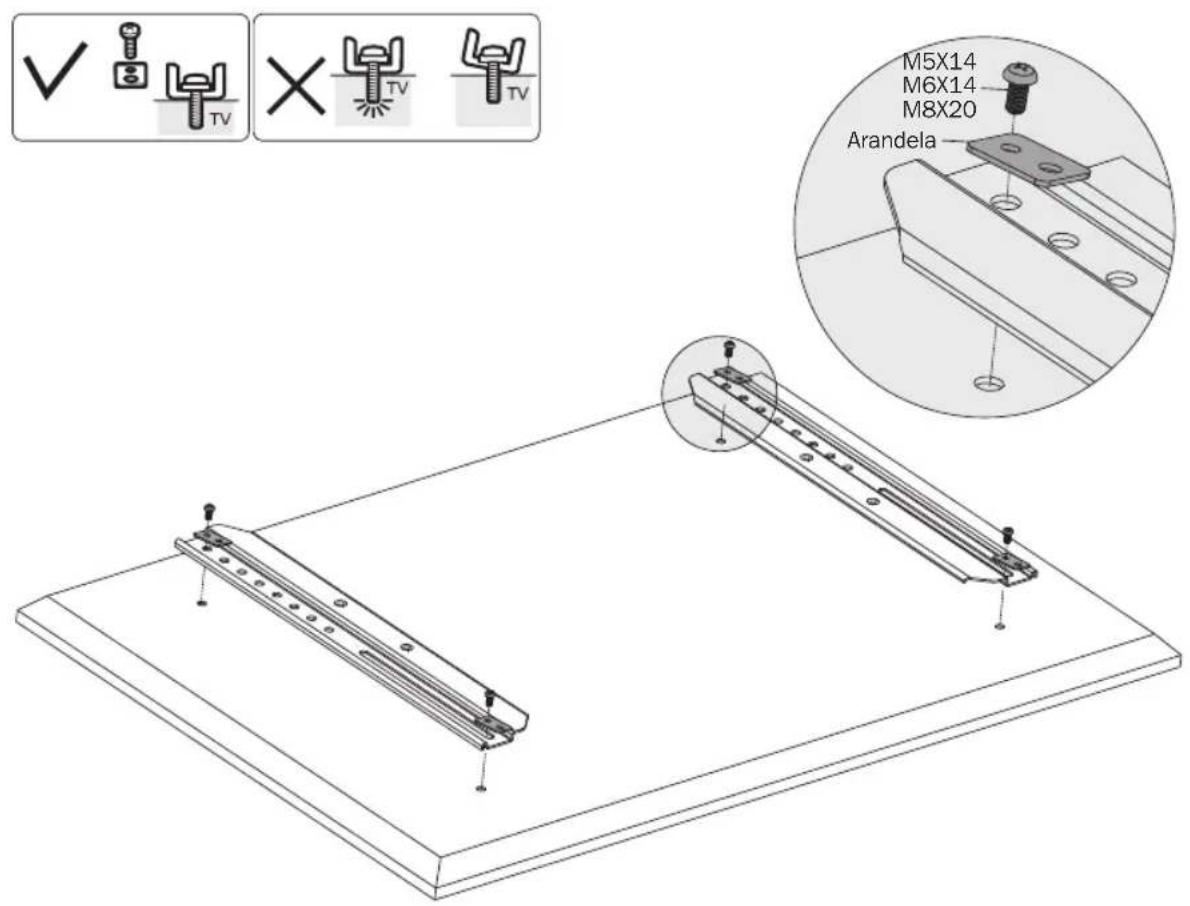

2a. Para Pantalla con Respaldo Plano
2b. Para Pantalla con Respaldo con insertos empotrados o para Acceder a Entradas de A/V
Note: Elija los tornillos, arandelas y espaciadores (si fueran necessarios) apropriados de acuerdo al tipo de pantalla.
- Coloque los soportes del adaptorador tanerca como sea posible al centro de la pantalla.
- Atornille los soportes del adaptor a la pantalla.

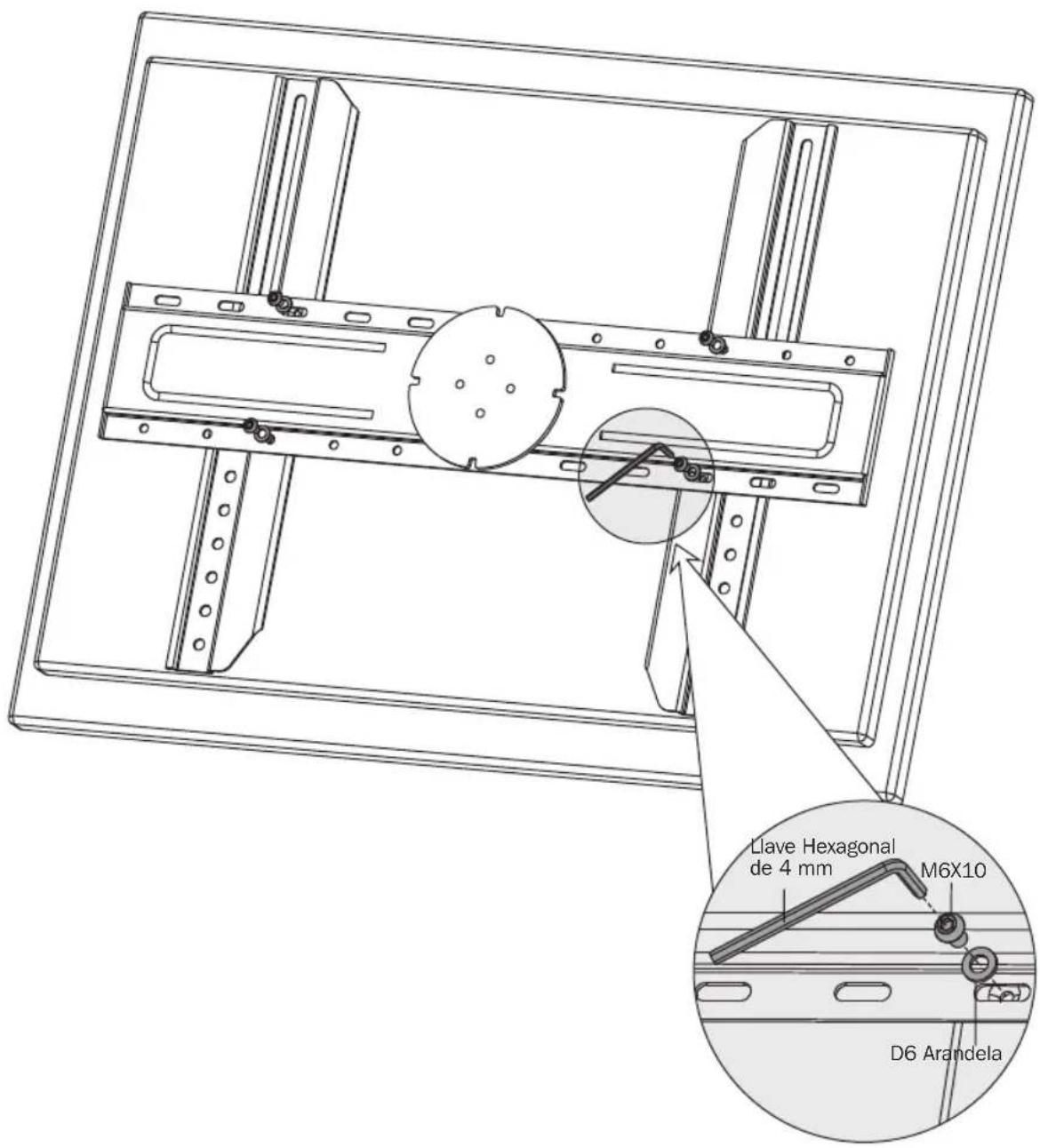

3. Instalación de la Placa Universal
Usando tornillos M6X10 screws, Arandelas D6 y la Llave Hexagonal de 4 mm, fije la Placa Universal a los soportes adaptadores.

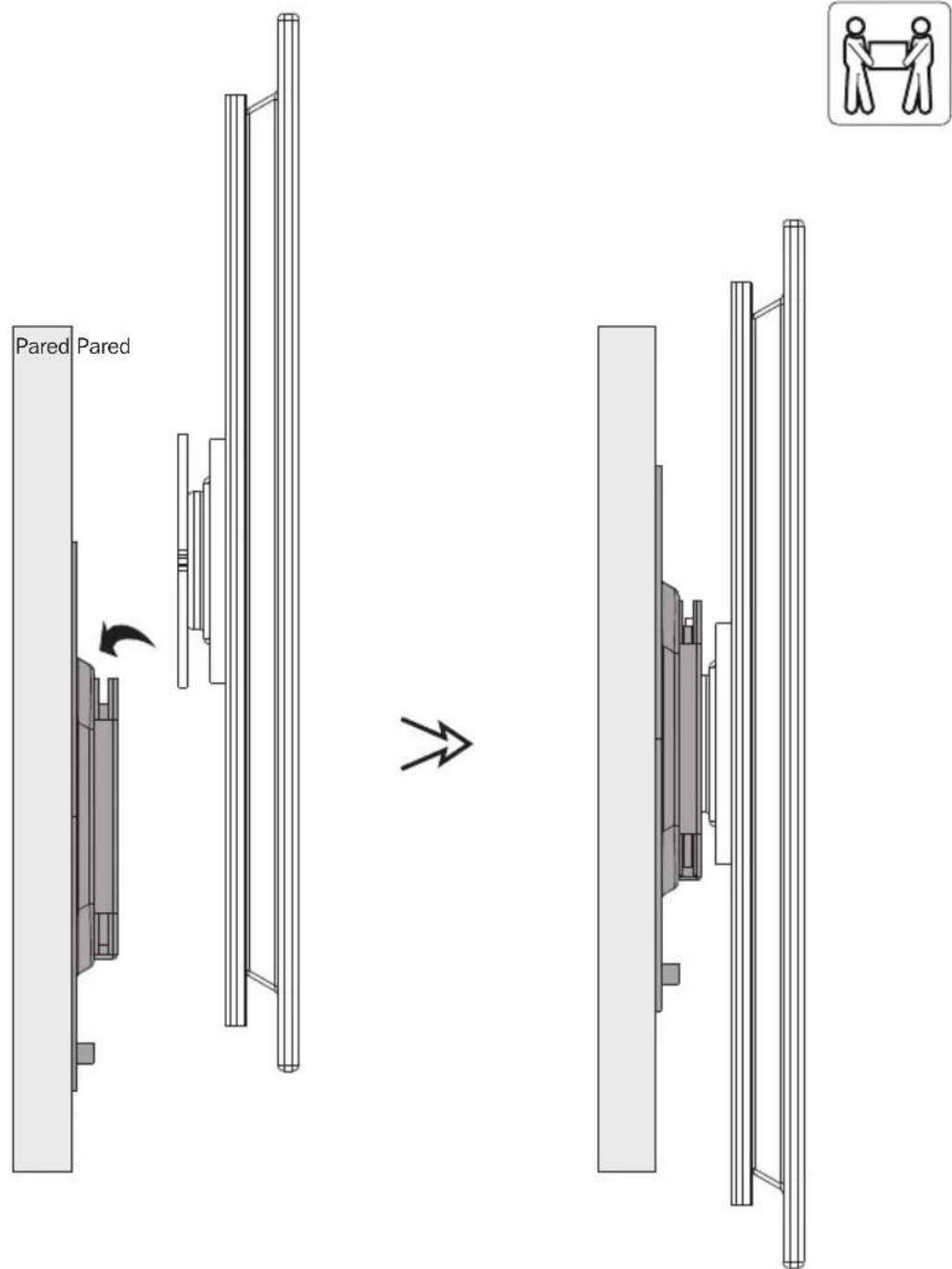

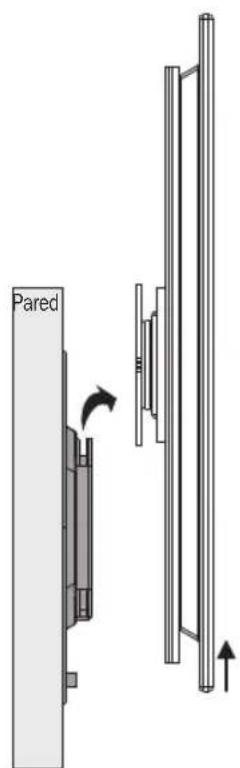

4. Cuelgue la Pantalla en la Placa de Pared
Usando un ayudante o equipo de elevacion mecancico, levante la pantalla con la Placa Universal instalada y deslice la Placa Universal en el riel instalado de la Placa de Pared.
Note: Para fácilar la instalacion, incline ligeramente la pantalla horizontalmente con la Placa Universal viendo hacia arriba.
Asegürese de que la pantalla esté firmamente instalada en la Placa de Pared antes de soltarla.

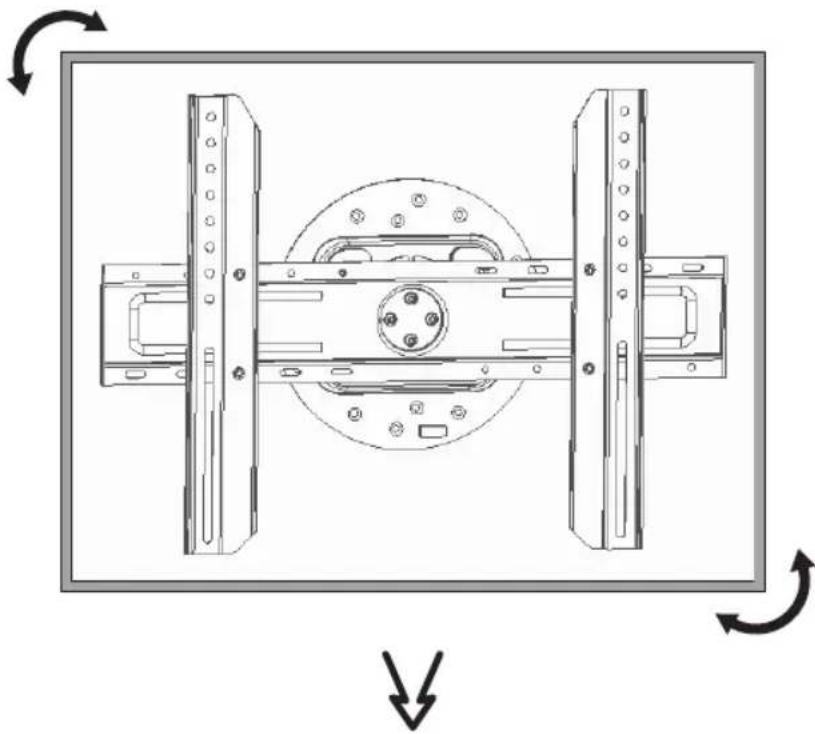

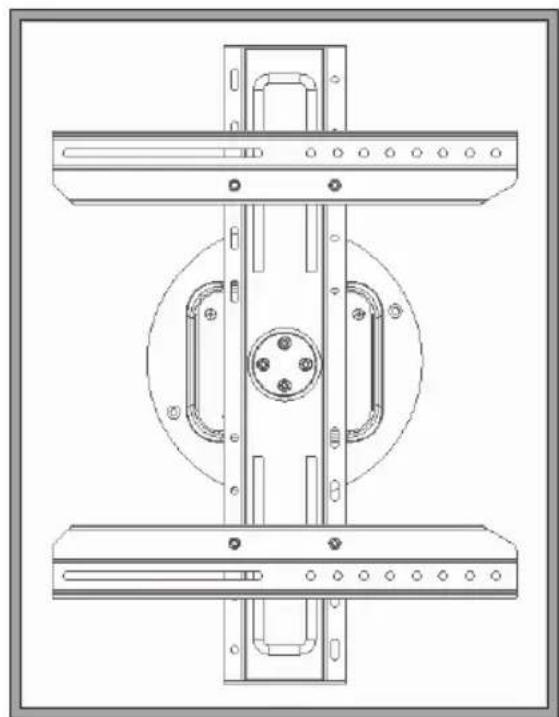

5. Ajuste
Sujete firmamente el borde superior de la pantalla y el borde inferior opuesto y gire la pantalla en la direccion deseada. El ángulo se pueda ajustar en posiciones de 0^ , 90^ , 180^ y 270^ .

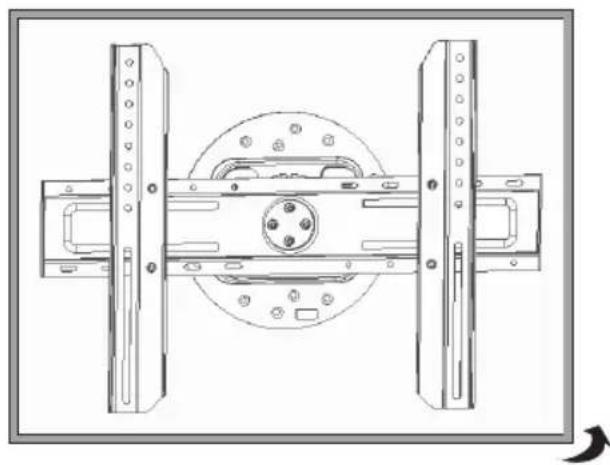

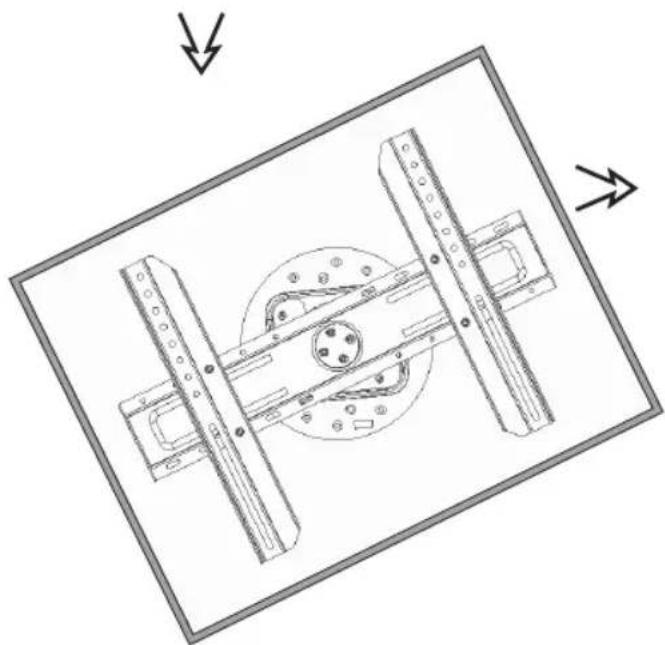

6. Desinstalación de la Pantalla
Paraunarplata de la Placa de Pared, gire la pantalla a una posicin inclina y levante hacia arriba y hacia adento.
Note: Asegürese de que el ángulo de rotación de la pantalla está en una posición inclinada, no en una posición horizontal o vertical.
Mantenimiento
- Comprue a intervalos regulares (al menos cada tres vezes) que la Placa de Pared y soportes estén seguros para usarse.
- Si tiene una pregunta, visite por favor a www.triplite.com/support.
