DWM3770PLX - TV-Möbel Tripp Lite - Kostenlose Bedienungsanleitung

Marke	Tripp Lite
Modell	DWM3770PLX
Produkttyp	Feste Wandhalterung für Flachbildschirme mit vertikaler/horizontaler Drehung
VESA-Kompatibilität	200x200, 300x300, 400x200, 400x400, 600x400 mm
Maximale Tragfähigkeit	56,7 kg (125 lb)
Material	Stahl
Farbe	Schwarz
Drehung	0°, 90°, 180°, 270°
Neigung	Fest (keine Vor-/Rückneigung)
Tiefe	Nah an der Wand (feste Montage)
Montagearten	Auf Holzständern oder Vollbeton/Vollziegel
Verwendung	Nur innen
Garantie	Begrenzte 5-Jahres-Garantie
Packungsinhalt	Wandplatte, Universalplatte, linke/rechte Adapterhalterungen, Beschläge (Schrauben, Unterlegscheiben, Abstandshalter), 4 mm Inbusschlüssel, Betondübel
Sicherheit	Die Tragfähigkeit nicht überschreiten; eine Hilfsperson hinzuziehen; die Auflagefläche prüfen; Schrauben in der Mitte der Ständer verankern
Wartung	Befestigung alle 3 Monate überprüfen
Reparierbarkeit	Reparatur oder Austausch durch den Verkäufer unter Garantie
Halterungsmaße (ca.)	42 x 31 x 5 cm
Gewicht der Halterung	ca. 3 kg

Häufig gestellte Fragen - DWM3770PLX Tripp Lite

Welche Bildschirme sind mit dieser Halterung kompatibel?

Diese Halterung ist kompatibel mit Flachbildschirmen, die die VESA-Normen 200x200, 300x300, 400x200, 400x400 und 600x400 mm verwenden. Sie kann bis zu 56,7 kg tragen.

Ermöglicht die Halterung das Drehen des Bildschirms in den Hochformatmodus?

Ja, der Bildschirm kann um 0°, 90°, 180° oder 270° gedreht werden, um vom Querformat in das Hochformat zu wechseln.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage, einen Ständerfinder und den mitgelieferten 4 mm Inbusschlüssel. Schrauben und Dübel sind im Lieferumfang enthalten.

Kann ich diese Halterung an einer Gipskartonwand montieren?

Nein, diese Halterung ist für die Montage an Holzständern oder Vollziegel/-beton ausgelegt. Sie sollte nicht direkt auf Gips ohne Verstärkung installiert werden.

Wie erkenne ich, ob meine Ständer an den richtigen Stellen sind?

Verwenden Sie einen Ständerfinder, um die Mitte der Ständer zu orten. Die Montageschrauben müssen in der Mitte der Ständer verankert werden, um eine sichere Befestigung zu gewährleisten.

Was tun, wenn ein Teil im Paket fehlt?

Überprüfen Sie die Komponentenliste in der Anleitung. Falls Teile fehlen, wenden Sie sich an den Tripp Lite Support unter www.triplite.com/support.

Ist diese Halterung für einen gebogenen Fernseher geeignet?

Ja, solange der Fernseher die VESA-Normen und die maximale Tragfähigkeit einhält und mit den mitgelieferten Adapterhalterungen befestigt werden kann.

Wie richte ich den Bildschirm nach der Installation waagerecht aus?

Stellen Sie vor dem endgültigen Anziehen die Position der Universalplatte auf den Trägern ein. Nach dem Aufhängen überprüfen Sie die Ausrichtung und justieren Sie gegebenenfalls leicht, indem Sie die Schrauben etwas lösen.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für den Innenbereich bestimmt. Die Verwendung im Freien kann zu Defekten und Schäden führen.

Welche Garantie hat diese Halterung?

Tripp Lite gewährt eine begrenzte 5-Jahres-Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

BEDIENUNGSANLEITUNG DWM3770PLX Tripp Lite

200×200
300×300
400×200
400×400
600×400

PROTECT YOUR INVESTMENT!

Feste Hochformat-/Querformat-Wandhalterung für Flachbildschirme

MODELL: DWM3770PLX

English 1 • Espanol 12 • Français 23 • Yüsckyn 34

ACHTUNG: DAS ANGEGBENE MAXIMAL Gewicht DARF NICTUBERSCHRITTEN WERDEN. ES KONNEN SCHWERE KORPERVERLETZUNGEN ODER ERHEBILCHE SACHSCHADEN EINTRETEN!

200 × 200

300 × 300

400 × 200

400x400

600× 400

TRIPP·LITE

Copyright © 2016 Tripp Lite. Alle Rechte vorbehalten.

!WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in thisen Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.
• Die Halterung sollte nur wie in dieser Handbuch angegeben installiert und verwendet werden. Die unsachgemäß Installation theses Produkts kann zu Sachschäden oder schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und ähnlicher zugehöriger Komponenten sicheren tragen kann.
• Stellen Sie bei der Montage an einer Holzwand sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sich anzuheiten und zu positionieren.
• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESLLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie entsprechensagen, sind die oben genannten Beschränkungen fur Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Komponentenliste

WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten Teile vorhanden sind. Wenn Teile beschädigt oder nichtvorhanden sind, besuchen Sie www.triplite.com/support.

Wandplatte

Universalplatte

Linke Adapterhalterung

4 mm Inbusschlüssel

M6X10 (x4)

Rechte Adapterhalterung

D6 Beilagscheibe (x4)

Paket M

M5X14 (x4)

M6X14 (x4)

M8X20 (x4)

M6X30 (x4)

M8X30 (x4)

Beilagscheibe (x4)

Kleiner Abstandhalter (x8)

GroBer Abstandhalter (x4)

Paket W

Ankerschraube (x4) Betonanker (x4)

1a. Montage an einer Holzwand

Machen Sie einen Holzbalken zur Montage der Wandbefestigung ausfindig

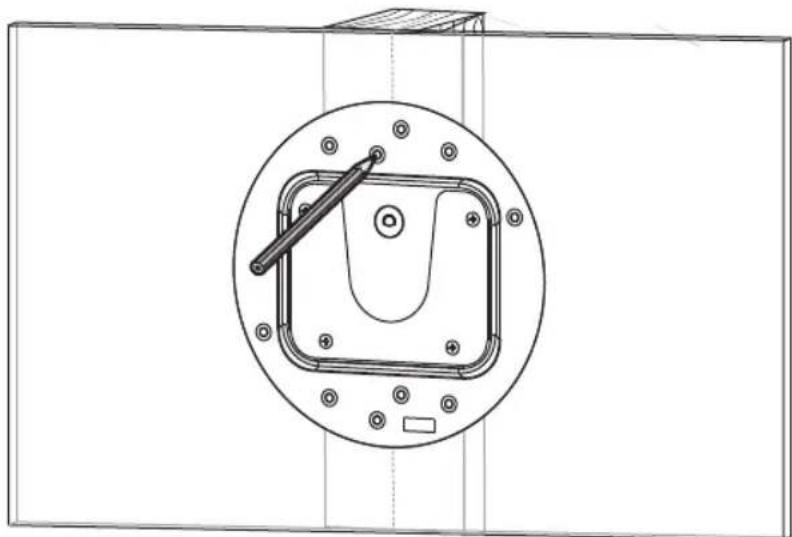

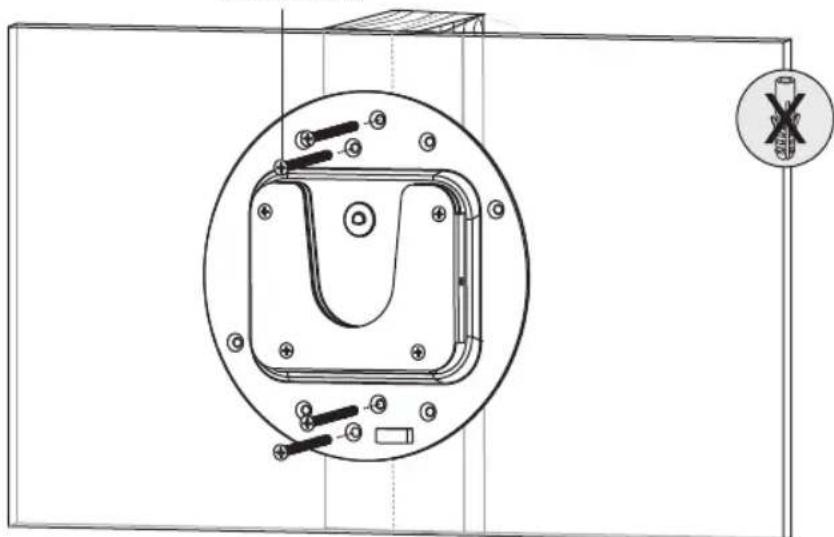

Markieren Sie die exakte Position der Befestigungslöcher

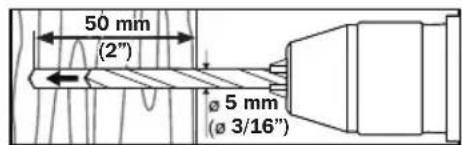

Bohren Sie die Führungslocher

Schauben Sie die Wandhalterung an die Wand

Ankerschraube

WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten/TRagen kann.

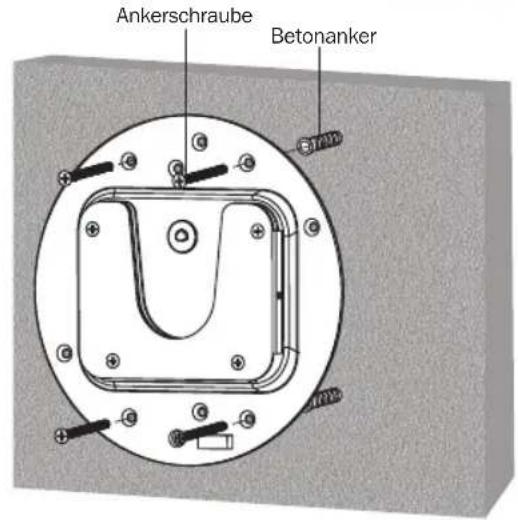

1b. Montage an Backstein oder Beton

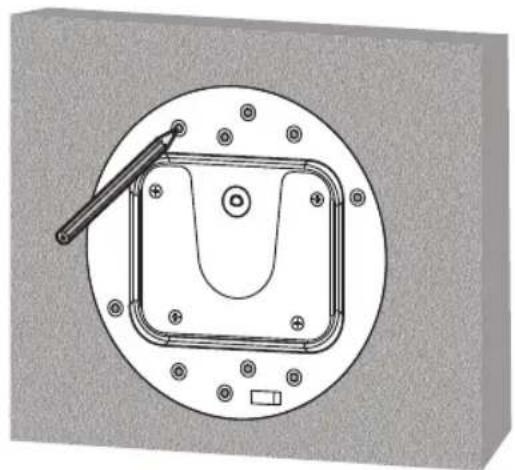

Markieren Sie die exakte Position der Befestigungslöcher

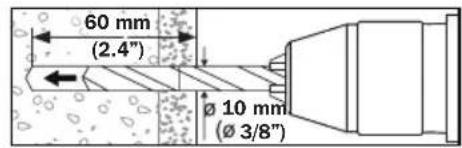

Bohren Sie die Führungslocher

Schauben Sie die Wandhalterung an die Wand

WARNING

• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannot) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die beiden Betonanker sichere gehalten werden. Keine Bohrlocher in die Mörtelfugen bohren! Vergewissem Sie sich, dass Sie die Wandmontageplatte mit den mitgelieferten Betondübeln und Ankerbolzen an einem starken Abschnitt des Betonsteines montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohren des Bohrloches eine elektrische Bohrmschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohlraum beginnnt.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten/TRagen kann.

2. Installieren der Adapterhalterungen

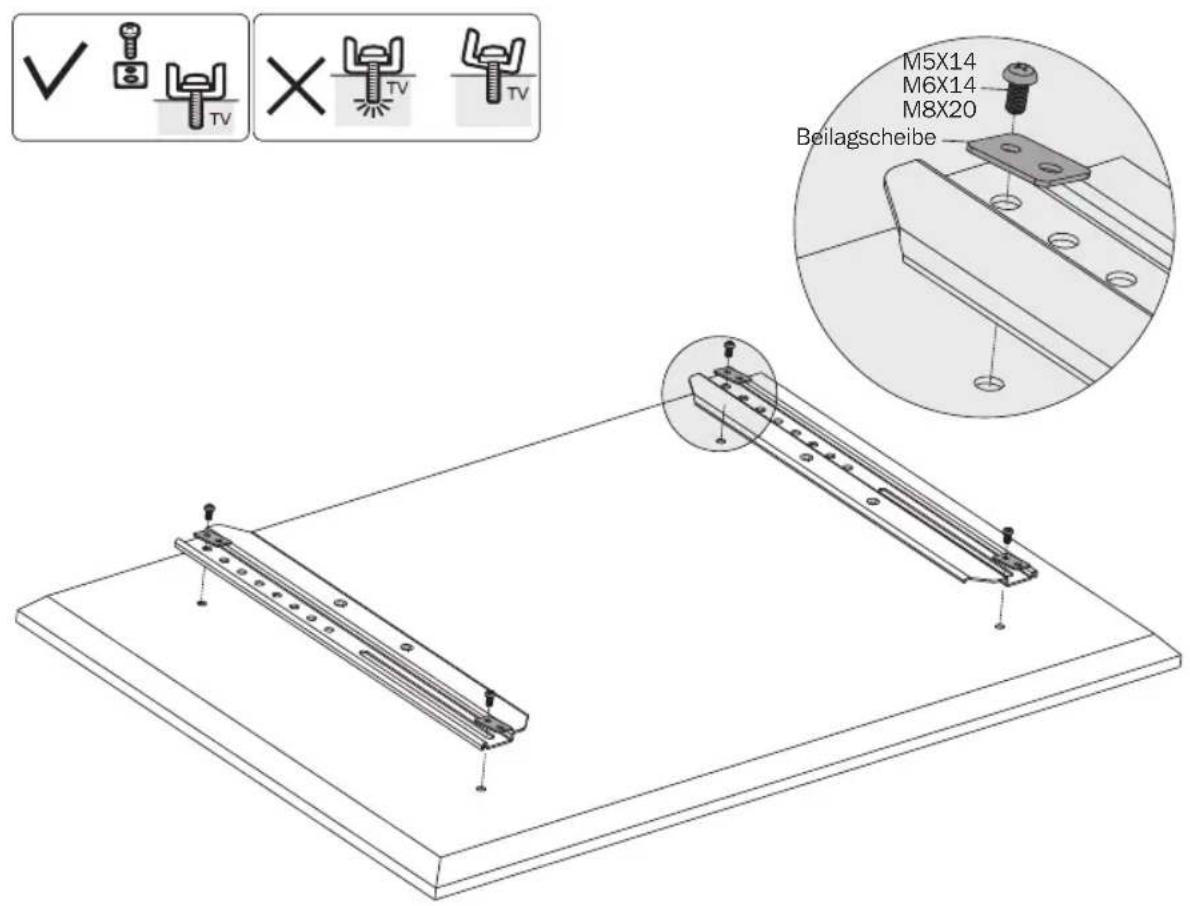

2a. Für flache Hinterfolie

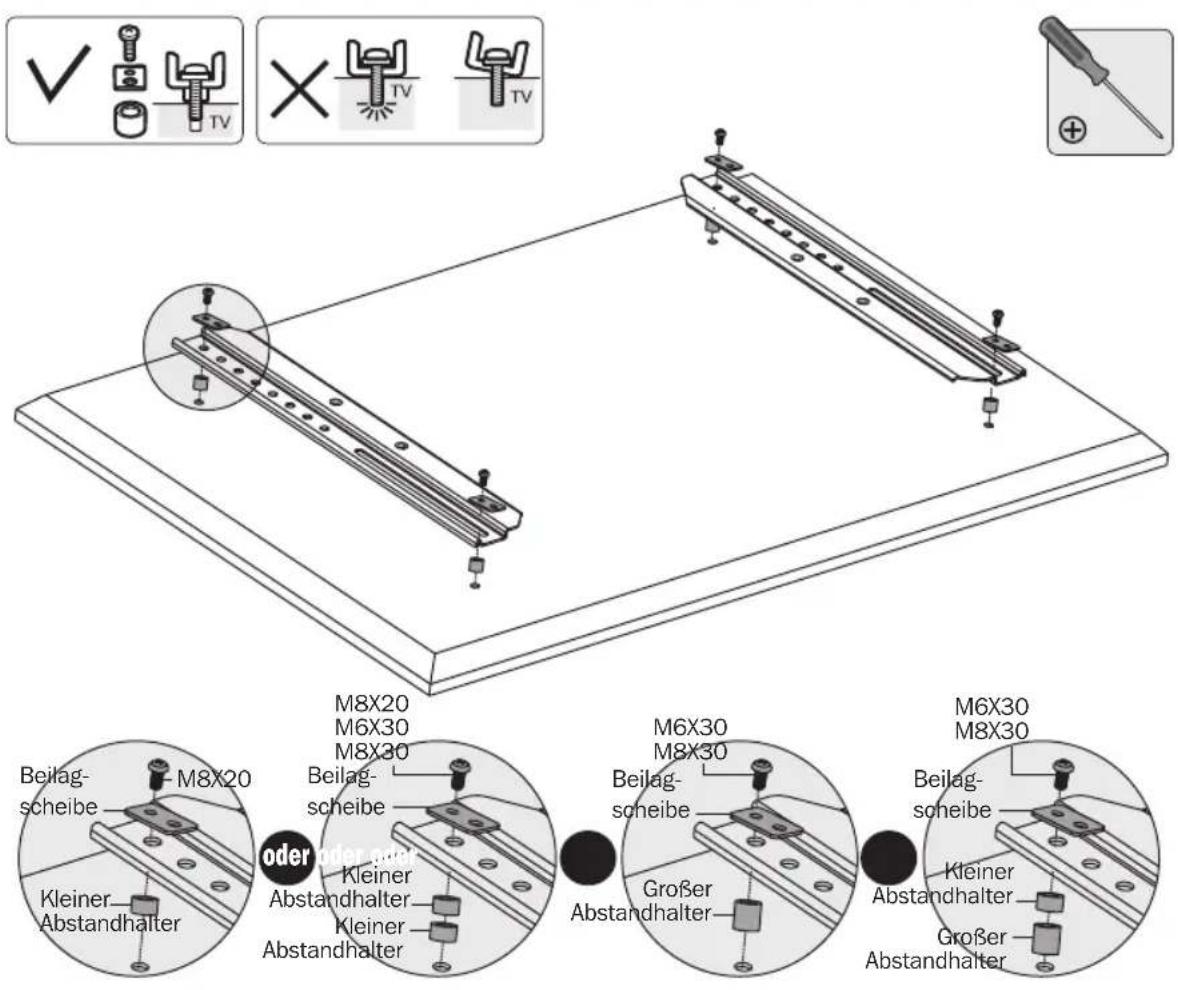

2b. Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie die für den Bildschirmtyp geeigneten Schrauben, Beilagscheiben und Abstandhalter.

• Positionieren Sie die Adapterhalterungen so nah wie möglich in der Mitte des Bildschirms.

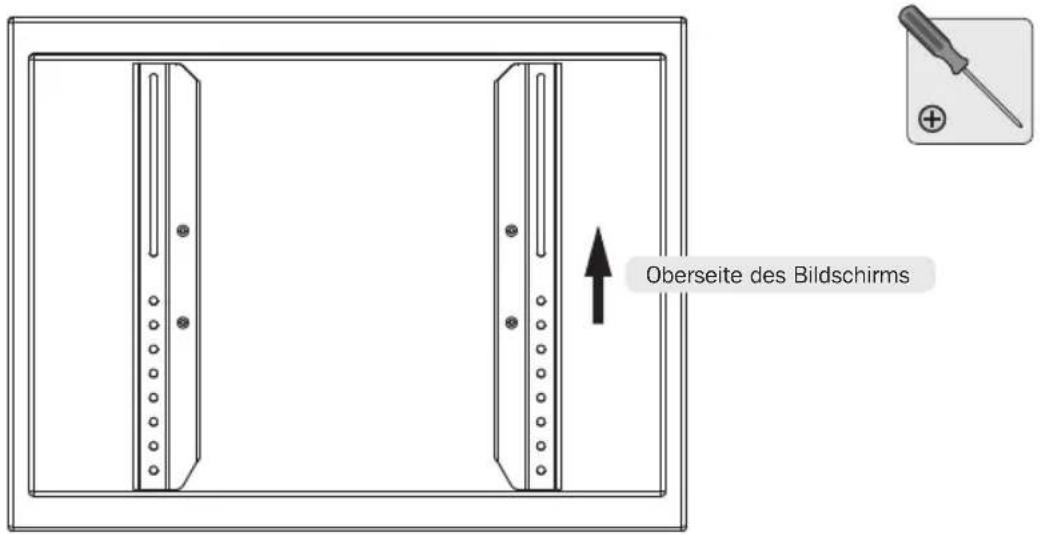

• Schrauben Sie die Adapterhalterungen an den Bildschim.

Die Schrauben nicht überdrehen.

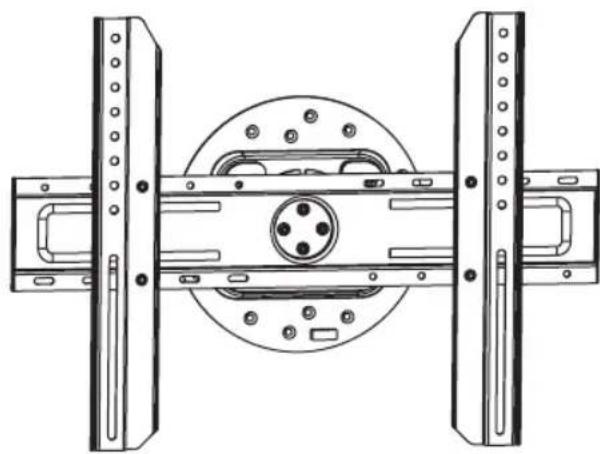

3. Installation der Universalplatte

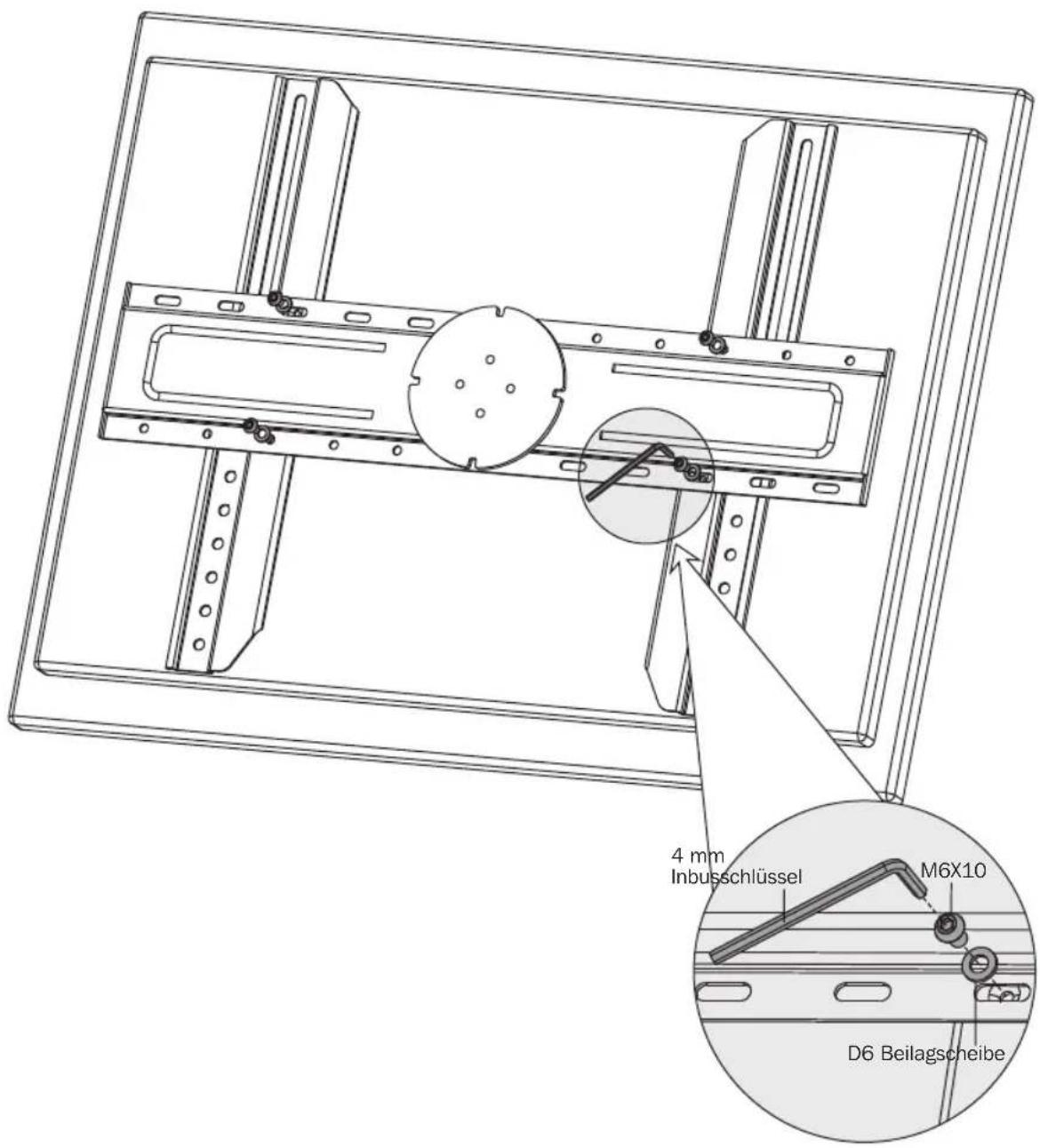

Befestigen Sie die Universalplatte unter Verwendung von M6X10-Schrauben, D6-Beilagscheiben und mithilfe des 4-mm-Inbusschlüssels an den Adapterhalterungen.

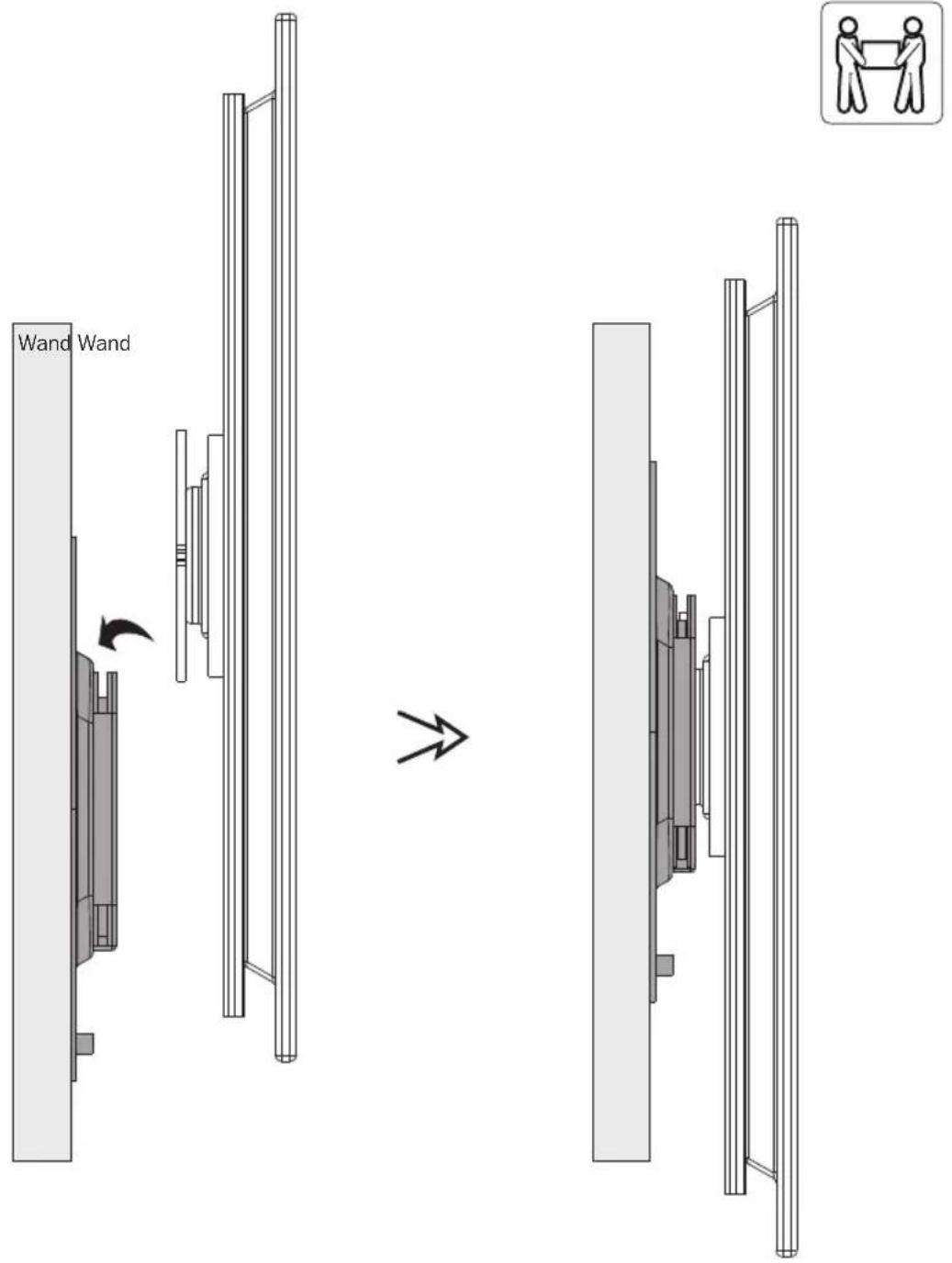

4. Einhängen des Bildschirms in die Wandplatte

Heben Sie den Bildschirm mitsamt der davon befestigten Universalplatte mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung an und schieren Sie die Universalplatte in die Schiene der Wandplatte ein.

Hinweis: Zur Erleichterung der Montage den Bildschirm mit nach oben zeigender Universalplatte leicht horizontal ankippen.

Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm sicher an der Wandplatte befestigt ist.

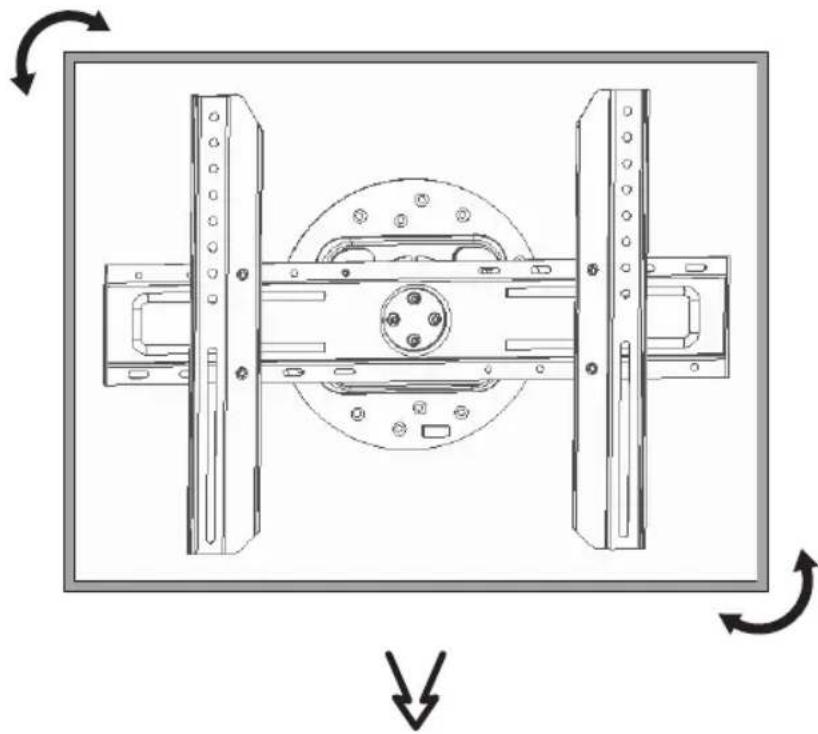

5. Justierung

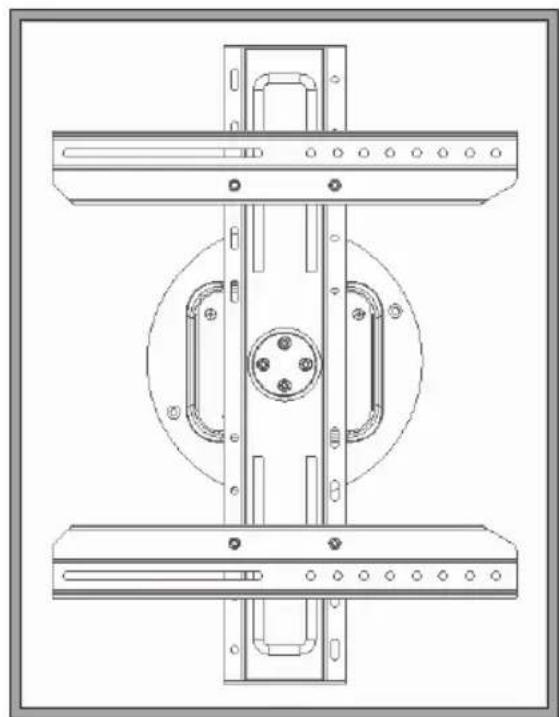

Ergreifen Sie fest die Oberkante und die gegenüber liegende Unterkante des Bildschirms und drehen Sie den Bildschirm in die gewünschteichtigung. Der Betrachtungswinkel lasst sich für die Positionen 0^ , 90^ , 180^ und 270^ einstehen.

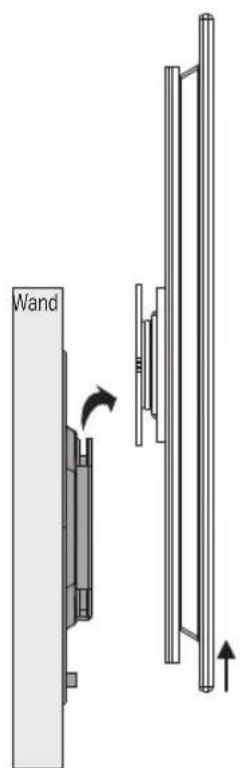

6. Abnehmen des Bildschirms

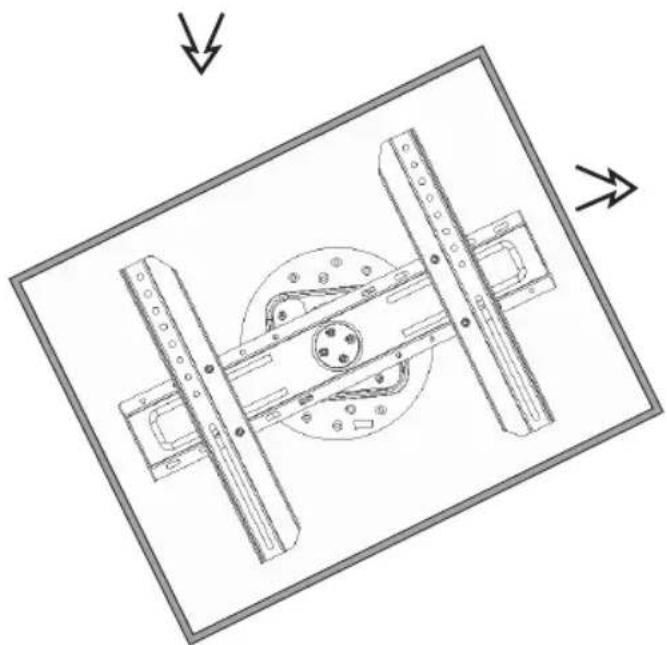

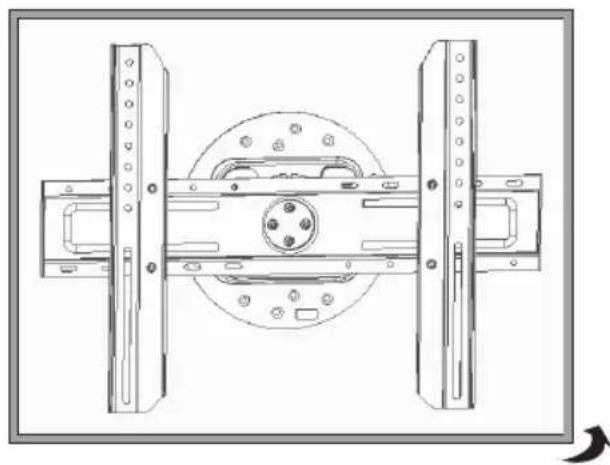

Drehen Sie den Bildschirm in eine Schraglage und haben sieihn hoch und nach vorn, um den Bildschirm von der Wandplatte abzunehmen.

Hinweis: Vergewissern Sie sich, dass sich der Bildschirm besteht in einer Schraglage und nicht in einer horizontalen oder vertikalen Position befindet.

Wartung

• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), dass die Wandplatte und die Halterungen sichere angebracht sind.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
