MANUAL DE USUARIO LVX XM 12 DB Technologies

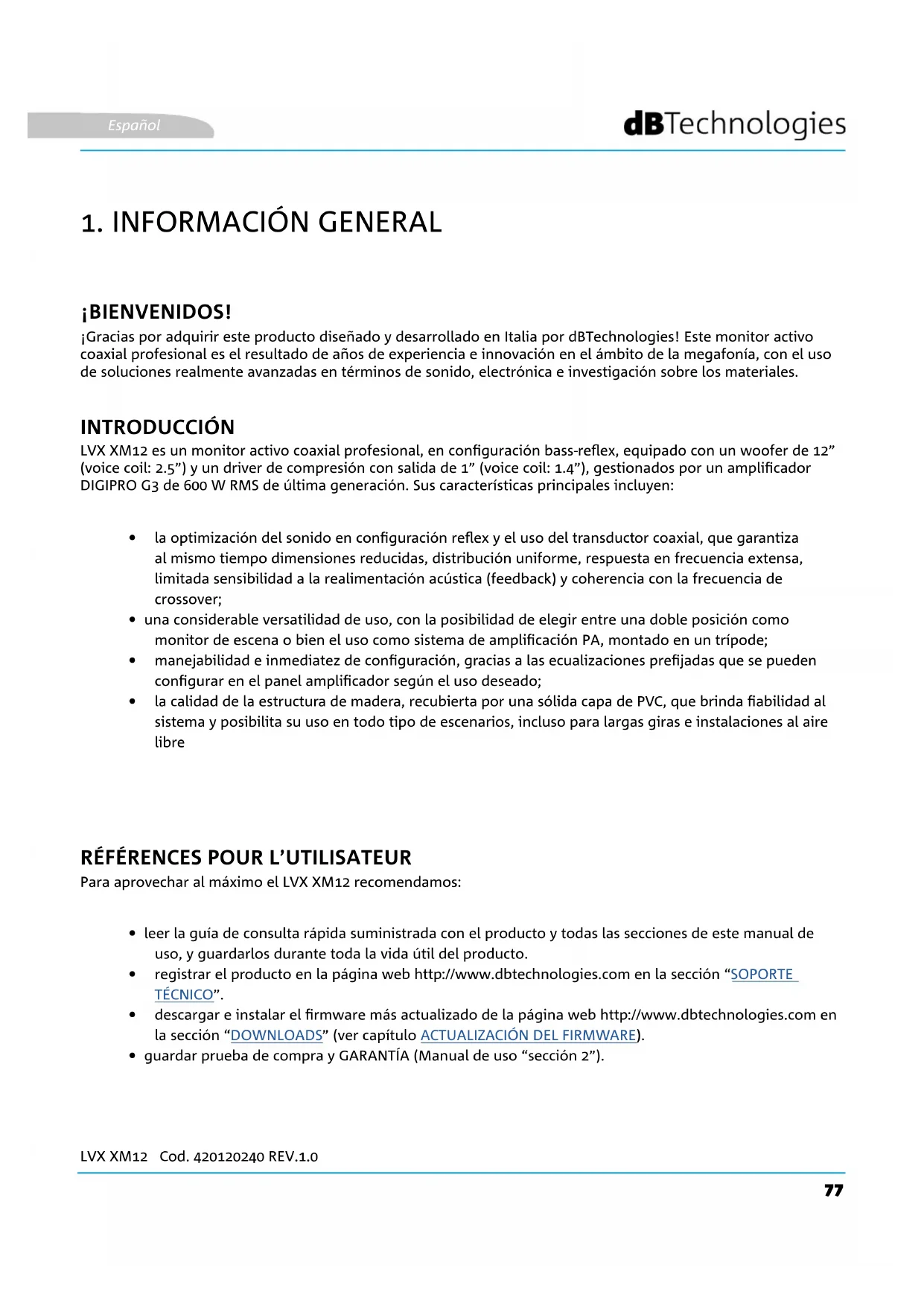

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

RÉFÉRENCES POUR L’UTILISATEUR

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este monitor activo coaxial profesional es el resultado de años de experiencia e innovación en el ámbito de la megafonía, con el uso de soluciones realmente avanzadas en términos de sonido, electrónica e investigación sobre los materiales. LVX XM12 es un monitor activo coaxial profesional, en conguración bass-reex, equipado con un woofer de 12” (voice coil: 2.5”) y un driver de compresión con salida de 1” (voice coil: 1.4”), gestionados por un amplicador DIGIPRO G3 de 600 W RMS de última generación. Sus características principales incluyen: Para aprovechar al máximo el LVX XM12 recomendamos:

• la optimización del sonido en conguración reex y el uso del transductor coaxial, que garantiza al mismo tiempo dimensiones reducidas, distribución uniforme, respuesta en frecuencia extensa, limitada sensibilidad a la realimentación acústica (feedback) y coherencia con la frecuencia de crossover;

• una considerable versatilidad de uso, con la posibilidad de elegir entre una doble posición como monitor de escena o bien el uso como sistema de amplicación PA, montado en un trípode;

• manejabilidad e inmediatez de conguración, gracias a las ecualizaciones prejadas que se pueden congurar en el panel amplicador según el uso deseado;

• la calidad de la estructura de madera, recubierta por una sólida capa de PVC, que brinda abilidad al sistema y posibilita su uso en todo tipo de escenarios, incluso para largas giras e instalaciones al aire libre

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarlos durante toda la vida útil del producto.

• registrar el producto en la página web http://www.dbtechnologies.com en la sección “SOPORTE TÉCNICO”.

• descargar e instalar el rmware más actualizado de la página web http://www.dbtechnologies.com en la sección “DOWNLOADS” (ver capítulo ACTUALIZACIÓN DEL FIRMWARE).

• guardar prueba de compra y GARANTÍA (Manual de uso “sección 2”). Español78 LVX XM12 Cod. 420120240 REV.1.0 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES

DISTRIBUCIÓN DEL SONIDO

En su estructura de madera protegida por un recubrimiento de PVC, con un peso de 20,1 kg, LVX XM12 incluye un woofer de 12” (voice coil: 2.5”) y un driver de compresión de 1” (voice coil:1.4”) con un diseño coaxial. Las dimensiones de cada difusor son: 515 x 460 x 370 mm. Gracias a sus asas laterales, el transporte y el desplazamiento del monitor resultan fáciles incluso para una sola persona. Además de la doble conguración de monitor, el soporte para un poste estándar de 35 mm de diámetro permite utilizarlo como refuerzo de sonido PA. La especial apertura del monitor, esquematizada en la gura, garantiza un área de cobertura de 90 x 70°. Esto permite obtener buenas prestaciones de dispersión en todas las conguraciones de uso, incluso cuando el monitor se utiliza en posición vertical. Además de garantizar resultados de primera calidad en caso de escucha a distancia mínima, el diseño coaxial brinda una distribución excelente del sonido incluso fuera del eje. Español79 LVX XM12 Cod. 420120240 REV.1.0 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplicador digital de última generación DIGIPRO G3, clase D, es el corazón de LVX XM12. Totalmente silencioso, porque su enfriamiento ocurre sin la ayuda de ventiladores, asegura una potencia de amplicación de 600 W RMS. Todas las entradas y los controles se concentran en el panel amplicador. Muy útiles las ecualizaciones prejadas, congurables con el mando giratorio o rotary, que gracias al DSP interior adaptan el monitor a las varias exigencias de uso. El panel del DIGIPRO G3 cuenta con: ¡ATENCIÓN!

• Proteger el módulo de la humedad.

• No intentar abrir el amplicador de ninguna manera.

• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado.

• Sección de Entradas y Control

• Sección de Alimentación Español80 LVX XM12 Cod. 420120240 REV.1.0 ¡ATENCIÓN! No utilizar el difusor durante mucho tiempo si el LED Limiter está encendido o parpadea, porque éste indica un funcionamiento en condiciones de distorsión con tensión excesiva.

SECCIÓN DE ENTRADAS Y CONTROL

A través de este puerto estándar mini-USB de tipo B es posible, utilizando ordenador y USB BURNER MANAGER, actualizar el rmware del producto. Para más información, consultar la página web http://www.dbtechnologies.com en la sección “DOWNLOADS” y el capítulo ACTUALIZACIÓN DEL FIRMWARE.

3. AUDIO INPUT SENSITIVITY CON SELECTOR LINE/MIC

El AUDIO INPUT SENSITIVITY permite ajustar el nivel de la entrada. Además, con el selector correspondiente, es posible seleccionar el tipo de entrada entre MIC (entrada micrófono) y LINE (entrada de línea/desde el mixer).

Mediante el conector Neutrik ® combinado es posible introducir tanto un conector jack TRS desbalanceado como un XLR balanceado.

Salida XLR balanceada que permite enviar la señal de audio a otro difusor amplicado.

6. DSP PRESET ROTARY

Mando rotary de 8 posiciones, para congurar una de las ecualizaciones prejadas del monitor

Los LED “Limiter” y “Signal / ON” son útiles para conocer el estado del sistema. El LED “Limiter” señaliza la intervención de la protección interior antes de alcanzar una condición de distorsión del sonido. En cambio, el LED “Signal / ON” indica el estado de encendido inicial y la presencia de la señal de audio. ¡ATENCIÓN! La conexión USB SERVICE DATA se debe utilizar exclusivamente para actualizar el rmware del producto, no conectar ningún dispositivo USB al equipo para evitar daños y funcionamientos incorrectos. Español81 LVX XM12 Cod. 420120240 REV.1.0 ¡ATENCIÓN! El difusor se suministra con un fusible ya montado para operar en el rango de voltaje de 220-240 V. Si fuera necesario operar en el rango de 100-120 V:

7. FUSIBLE DE PROTECCIÓN “MAINS FUSE”

8. ENTRADA DE ALIMENTACIÓN “AUTO-RANGE MAINS INPUT”

Entrada para conector POWERCON.

9. SALIDA DE TRANSMISIÓN DE LA ALIMENTACIÓN “MAINS LINK”

Gracias a esta conexión, es posible transmitir la alimentación a un segundo módulo.

SECCIÓN DE ALIMENTACIÓN

1. Desconectar todas las conexiones, incluida la alimentación.

2. Esperar 5 minutos.

3. Sustituir el fusible con el suministrado para el rango de 100-120 V.

4. Utilizar solo el cable de alimentación suministrado con el sistema.

CONEXIÓN DE LAS ENTRADAS

Una vez abierto el embalaje, comprobar la presencia de todos los componentes del difusor LVX XM12. El embalaje contiene:

• cable de alimentación con conector POWERCON

• guía de consulta rápida y documentación de garantía

• fusible para el funcionamiento en el rango de voltaje de 100-120 V ¡ATENCIÓN! El difusor se suministra con un fusible ya montado para operar en el rango de voltaje de 220-240 V. Si fuera necesario operar en el rango de 100-120 V:

1. Desconectar todas las conexiones, incluida la alimentación.

2. Esperar 5 minutos.

3. Sustituir el fusible con el suministrado para el rango de 100-120 V.

4. Utilizar solo el cable de alimentación suministrado con el sistema.

CONEXIÓN DE LA ALIMENTACIÓN

• Conectar la entrada de audio (4) correctamente, seleccionando la fuente con el selector “Input sensitivity” (3). Si la señal procede de una entrada de línea o de una salida mixer, colocar el selector en “LINE”, en caso de entrada microfónica (utilizar un micrófono dinámico), colocarlo en “MIC”. Para una visión global y rápida de los cables de audio, consultar la tabla siguiente.

• Alimentar el equipo conectando el cable con conector POWERCON a “MAINS INPUT” (8)

• Al encenderse, el LED Signal/ON (2) parpadea brevemente

• Girar el codicador de Audio Input Sensitivity (3) para seleccionar el nivel adecuado de ganancia del sistema.

• Comprobar que el difusor, una vez conectada correctamente y encendida la fuente de audio, emita el sonido, aumentando el volumen de manera progresiva ALIMENTACIÓN

• Congurar el DSP preset con el valor deseado:

1. FLAT - Congura una ecualización sin énfasis en ninguna banda de frecuencia especíca

2. WEDGE - Congura una ecualización enfatizada para el uso de live monitoring

W1 - VOCAL, especialmente útil para las partes cantadas y habladas W2 - HF PASS (80 Hz), para el uso con ltrado de la banda de frecuencias a partir de 80 Hz W3 - HF PASS (120 Hz), para el uso con ltrado de la banda de frecuencias a partir de 120

3. SERVICE - Permite la actualización del rmware (ver la sección sobre la ACTUALIZACIÓN DEL

4. ON STAND - Congura una ecualización enfatizada para el uso con el poste (trípode)

S1 - LOUDNESS es una ayuda en caso de ruido de fondo S2 - HF BOOST destaca las bajas frecuencias S3 - HF REDUCTION realiza una reducción de las altas frecuencias Español84 LVX XM12 Cod. 420120240 REV.1.0 CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la alimentación) ALIMENTACIÓN TRANSMISIÓN Español85 LVX XM12 Cod. 420120240 REV.1.0 Con el LVX XM12 es posible transmitir la alimentación del primer monitor a un segundo monitor, hasta alcanzar una corriente máxima de 14 A (3200 W) en los países con tensión de alimentación de 220-240 Vac y de 11 A (1200 W) en los países con tensión de alimentación de 100-120 Vac. Para realizar este tipo de conexión, es suciente conectar el cable de alimentación suministrado con el sistema a la entrada MAINS INPUT (8) del primer LVX XM12, y luego conectar un segundo cable con los conectores adecuados (opcional) entre la salida MAINS LINK (9) y la entrada MAINS INPUT (8) del segundo LVX XM12. Este tipo de conexión se puede repetir más veces hasta alcanzar la corriente máxima admisible, indicada por el conector MAINS LINK (9) del primer monitor. Para conectar 2 o más difusores a la misma fuente de audio, puede resultar útil, en varios tipos de instalación, trasmitir la señal del primer difusor al segundo y así en adelante. Primero, conectar una fuente de audio cualquiera a la entrada “INPUT” (4) del primer difusor (para congurar la conexión “LINE” o “MIC” consultar la sección CONEXIÓN DE LAS ENTRADAS). Después, conectar con un cable balanceado XLR la salida “LINK” (5) del primer difusor a la entrada “INPUT” (4) del segundo. Esta segunda operación se puede repetir conectando varios difusores entre ellos hasta obtener la instalación más adecuada para el contexto. ¡ATENCIÓN! El valor de la corriente máxima admisible, indicado en la placa de datos del LVX XM12 (MAINS LINK), se ha calculado a partir del dato de corriente máxima del conector PowerCON; este valor no es absoluto, sino que depende del tipo de cable utilizado para la conexión a la red de alimentación del primer LVX XM12 (sección y tipo de enchufe utilizado) y de los cables de LINK sucesivos (sección y tipo de cable). Durante el diseño y dimensionamiento del sistema, y de todas formas antes de conectar los productos en secuencia, controlar siempre las corrientes (y las potencias) máximas admisibles y la dimensión exacta de las secciones de los conductores de los cables utilizados. CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la se- ñal de audio) Español ENTRADA DE AUDIO TRANSMISIÓN86 LVX XM12 Cod. 420120240 REV.1.0

• En conguración monitor, planear la instalación de manera que la distribución acústica resulte adecuada, la cantidad de obstáculos sea mínima y se evite el efecto Larsen (realimentación acústica). USO EN EL SUELO COMO MONITOR DE ESCENA

INSTALACIÓN EN TRÍPODE

USO COMO MONITOR PARA DISTANCIAS MAYORES

El uso como monitor audio de escena es fácil y rápido. Comprobar que el suelo no tenga una inclinación excesiva, que pueda causar el deslizamiento del monitor. Prestar especial atención a la presencia de obstáculos delante del altavoz. Recordar el patrón de dispersión presentado en la sección DISTRIBUCIÓN DEL SONIDO. Gracias al adaptador para poste diámetro 35 mm, es posible montar el monitor en un trípode. Comprobar que este soporte tenga el pie central hacia adelante, para garantizar su estabilidad. La altura máxima permitida entre el suelo y la base del monitor es de 1,4 m. ¡ATENCIÓN!

• En contextos de uso al aire libre, si fuera necesario, asegurar el difusor para evitar que oscile debido a agentes atmosféricos o viento.

• Utilizar un soporte de dimensiones idóneas, con el pie central hacia adelante para garantizar una estabilidad adecuada.

• No utilizar nunca las asas para colgar el difusor.

• Las únicas conguraciones admisibles son las ilustradas en este manual Mediante los pies del equipo, es posible apoyar el monitor en el lado del disipador del amplicador como ilustra la gura. Así será posible utilizar el altavoz como monitor con una cobertura frontal mayor en el escenario. Durante este uso especíco, el disipador puede alcanzar temperaturas elevadas (supercie caliente). ¡ATENCIÓN!

• el disipador del difusor LVX XM puede alcanzar altas temperaturas. Antes de utilizar el difusor en este tipo de instalación, comprobar que el material de la supercie de apoyo sea resistente a las altas temperaturas e impida la propagación del fuego. Español87 LVX XM12 Cod. 420120240 REV.1.0

4. ACTUALIZACIÓN DEL FIRMWARE

ES muy importante mantener actualizado el rmware del producto, para garantizar su funcionalidad completa. Controlar periódicamente la página web http://www.dbtechnologies.com en la sección “DOWNLOADS”.

1. Descargar USB BURNER MANAGER en la sección “SOFTWARE & CONTROLLER” del sitio web dBTechnologies.

2. Descargar el archivo .zip del último rmware en la sección “DOWNLOADS” relativa al propio producto

3. Conectar el producto al PC mediante un cable USB (no proporcionado) con el conector del tipo correcto (ver

este detalle en el capítulo CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL)

4. En la pantalla del USB BURNER MANAGER, en la parte superior derecha, seleccionar “File Opening”.

5. Seleccionar el archivo del rmware descargado anteriormente (comprobando que sea la versión correcta para

el sistema operativo).

6. Efectuar las operaciones ilustradas en la pantalla.

7. Hacer clic en UPDATE.

Español88 LVX XM12 Cod. 420120240 REV.1.0 Para un montaje rápido como sistema PA, está disponible como accesorio:

• SSB2, par de trípodes diámetro 35 mm, útiles para el montaje de 2 LVX XM12 en caso de empleo como sistema de refuerzo de sonido PA. En el lado del monitor, integrado en su bastidor, está presente un adaptador pole mount especíco para este uso. Para más información, consultar el manual del producto.

1. Comprobar que el posicionamiento en el escenario sea correcto, de acuerdo con el patrón de dispersión

acústica indicado y con los tipos de posiciones ilustradas en la sección EJEMPLOS DE INSTALACIÓN.

2. Comprobar que no haya obstáculos directos entre el artista y su monitor.

3. Asegurarse de que el número de LVX XM12 utilizados sea suciente.

El monitoring en la escena no es suciente

6. RESOLUCIÓN DE PROBLEMAS

1. Comprobar la presencia correcta de la alimentación general del sistema.

2. Comprobar que el cable de alimentación con conector POWERCON esté conectado correctamente.

3. Si el problema persiste, contactar con la asistencia.

1. Comprobar que las conexiones de entrada de la señal de audio sean correctas, preferentemente con

cables con conectores Neutrik®.

2. Comprobar que los cables utilizados no estén dañados.

3. Comprobar que el mixer o la fuente de audio esté encendido y muestre claramente la presencia de una

4. Comprobar que el nivel de Audio Input Sensitivity (3) en el panel de control del amplicador sea

1. Con el sistema encendido, ajustar primero el volumen de la fuente, luego congurar el valor más

adecuado con el mando rotary Audio Input Sensitivity. Controlar si el LED de LIMITER está encendido, porque indica que el sistema funciona en condiciones de distorsión.

2. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado

puede causar una pérdida o alteración de la señal).

3. Comprobar que el control LINE-MIC corresponda al tipo de entrada conectada.

4. Controlar los parámetros del mando rotary DSP preset que inuyen en la respuesta en frecuencia de

salida. A tal efecto, consultar la sección PRIMER ENCENDIDO. El difusor no se enciende: El difusor se enciende pero no emite sonidos: El difusor emite un sonido distorsionado: Español90 LVX XM12 Cod. 420120240 REV.1.0

AMPLIFICADOR Tipo: Tipo: HF Voice Coil: Cobertura (HxV): Max SPL (@ 1m): Conguración acústica: LF Voice coil: Respuesta en frecuencia [-6dB]: Clase de amplicación: LF: HF compression driver (salida): Frecuencia de crossover: Monitor coaxial activo de 2 vías para uso profesional Digipro® G3 1.4” 90° x 70° 127 dB Reex 2.5” 69 – 17800 Hz Clase D 12”

1700 Hz Potencia de amplicación RMS: Potencia de pico: 600 W 1200 W Español91 LVX XM12 Cod. 420120240 REV.1.0 PROCESADOR I/O Regulador interior: Limitador: USB: Convertidor A/D D/A: Salidas: DSP 56 bit Mini USB de tipo B 28/56 bit/48 kHz 1x XLR link OUT Peak, RMS, Térmico Entradas: COMBO XLR, JACK 6,3 mm ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN)

• NOTAS PARA EL INSTALADOR: Valores referidos a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping escaso o ausente). Se recomienda para cualquier clase de conguración que se les considere los valores mínimos de dimensionamiento. ** NOTAS PARA EL INSTALADOR: Valores referidos a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con clipping frecuente e intervención del limitador). Se aconseja el dimensionamiento según sean estos valores en caso de instalaciones e tour profesionales. Español Absorción a 1/8 de la potencia en condiciones medias de utilización (*): 1,01 A / 110 W (230 V) - 1,71 A / 113 W (115 V) Absorción a 1/3 de la potencia en condiciones máximas de utilización

1,89 A / 230 W (230 V) - 3,2 A / 230 W (115 V) Absorción con altavoz encendido faltando la señal (idle): 19 W Corriente inicial de arranque (inrush current):

Corriente y potencia totales admisibles en un sistema con alimentación transmitida: 14 A - 3200 W max / 11 A - 1200 W max92 LVX XM12 Cod. 420120240 REV.1.0 DIMENSIONES Material: Madera con recubrimiento de PVC Rejilla: Posibilidad para y-bar: Pintada / procesado CNC

Ancho: Profundidad: Altura: Peso: 515 mm 370 mm 460 mm 20,1 kg Español Asas: Montaje en poste: Sì, 36 mm Integradas93 LVX XM12 Cod. 420120240 REV.1.0 Características, especicaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modicar o mejorar el diseño o la fabricación sin asumir la obligación de modicar o mejorar también los productos realizados anteriormente. Español A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail]
