MANUALE UTENTE LVX XM 12 DB Technologies

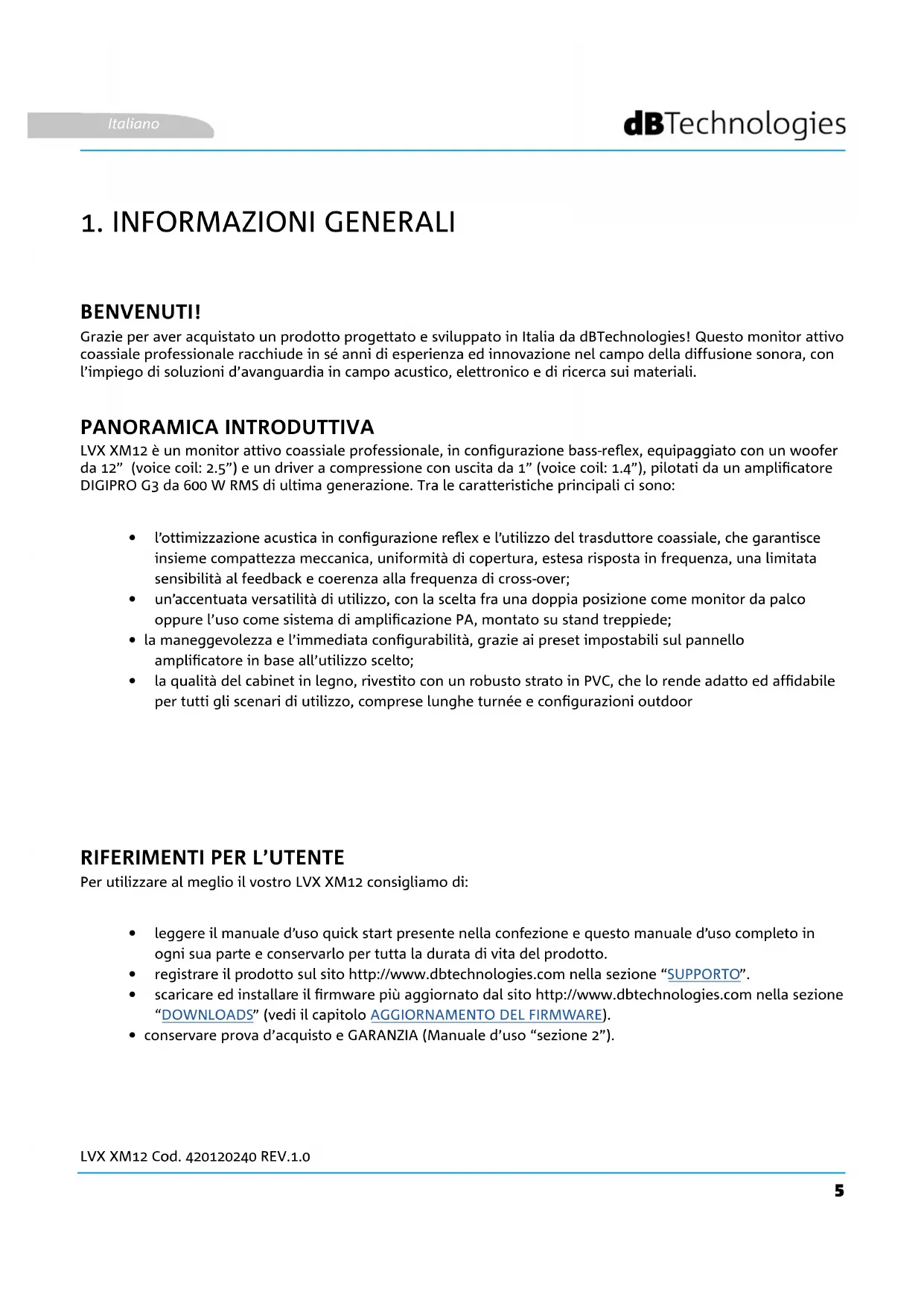

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo monitor attivo coassiale professionale racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali. LVX XM12 è un monitor attivo coassiale professionale, in congurazione bass-reex, equipaggiato con un woofer da 12” (voice coil: 2.5”) e un driver a compressione con uscita da 1” (voice coil: 1.4”), pilotati da un amplicatore DIGIPRO G3 da 600 W RMS di ultima generazione. Tra le caratteristiche principali ci sono: Per utilizzare al meglio il vostro LVX XM12 consigliamo di:

• l’ottimizzazione acustica in congurazione reex e l’utilizzo del trasduttore coassiale, che garantisce insieme compattezza meccanica, uniformità di copertura, estesa risposta in frequenza, una limitata sensibilità al feedback e coerenza alla frequenza di cross-over;

• un’accentuata versatilità di utilizzo, con la scelta fra una doppia posizione come monitor da palco oppure l’uso come sistema di amplicazione PA, montato su stand treppiede;

• la maneggevolezza e l’immediata congurabilità, grazie ai preset impostabili sul pannello amplicatore in base all’utilizzo scelto;

• la qualità del cabinet in legno, rivestito con un robusto strato in PVC, che lo rende adatto ed afdabile per tutti gli scenari di utilizzo, comprese lunghe turnée e congurazioni outdoor

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

• scaricare ed installare il rmware più aggiornato dal sito http://www.dbtechnologies.com nella sezione “DOWNLOADS” (vedi il capitolo AGGIORNAMENTO DEL FIRMWARE).

DIMENSIONI COPERTURA ACUSTICA LVX XM12 integra, in un cabinet di legno, protetto da un rivestimento in PVC, del peso di 20,1 kg, un woofer da 12” (voice coil:”2.5”) e un driver a compressione da 1” (voice coil:1.4”) in congurazione coassiale. Gli ingombri di un singolo diffusore sono: 515 x 460 x 370 mm. Le maniglie laterali consentono un facile trasporto e lo spostamento del monitor anche da parte di una sola persona. Il supporto per palo standard di diametro 35 mm consente inoltre un utilizzo in installazione come rinforzo sonoro PA, oltre alla doppia congurazione monitor. La particolare apertura del monitor, schematizzata in gura, garantisce una copertura di 90 x 70°. Questo permette in tutte le congurazioni di utilizzo, di ottenere buone prestazioni di dispersione, anche quando il monitor è utilizzato in posizione verticale. La congurazione coassiale, inoltre, permette un’ottima copertura anche fuori asse, oltre a garantire eccellenti risultati all’ascolto a minima distanza. Italiano7 LVX XM12 Cod. 420120240 REV.1.0 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore digitale di ultima generazione DIGIPRO G3, in classe D, è il cuore di LVX XM12. Totalmente silenzioso, il raffreddamento avviene senza l’ausilio di ventole, e assicura una potenza di amplicazione di 600 W RMS. Tutti gli ingressi e i controlli sono concentrati nel pannello amplicatore. Utilissimi i preset preimpostabili tramite rotary che, grazie al DSP interno, adattano il monitor alle varie esigenze di utilizzo. Il pannello del DIGIPRO G3 è caratterizzato da: ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

• Sezione di Ingrresso, Uscita e Controllo

• Sezione di Alimentazione Italiano8 LVX XM12 Cod. 420120240 REV.1.0

Tramite questa porta standard mini-USB di tipo B è possibile, tramite PC e USB BURNER MANAGER, aggiornare il rmware del prodotto. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione “DOWNLOADS” ed il capitolo AGGIORNAMENTO DEL FIRMWARE.

3. AUDIO INPUT SENSITIVITY CON SELETTORE LINE/MIC

L’AUDIO INPUT SENSITIVITY permette di regolare il livello dell’ingresso. Tramite il selettore collegato è poi possibile selezionarne la tipologia, scegliendo fra MIC (ingresso microfonico) e LINE (ingresso di linea/dal mixer).

Tramite il connettore Neutrik ® combinato è possibile inserire sia un connettore jack TRS sbilanciato che un XLR bilanciato.

Uscita XLR bilanciata che permette di inviare il segnale audio ad un altro diffusore amplicato.

6. DSP PRESET ROTARY

Controllo rotary a 8 posizioni , per la congurazione con preset preimpostati dell’equalizzazione del monitor

2. LED DI SEGNALAZIONE

I LED “Limiter” e “Signal / ON“ sono utili indicatori dello stato del sistema. Il led “Limiter” segnala l’intervento della protezione interna prima del raggiungimento di una condizione di distorsione audio. Il led “Signal / ON” segnala invece lo stato di accensione iniziale e lo stato di presenza di segnale audio. Italiano9 LVX XM12 Cod. 420120240 REV.1.0

• Non utilizzare il diffusore per un lungo periodo con il led limiter acceso o lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione.

• La connessione USB SERVICE DATA deve essere utilizzata esclusivamente per aggiornamento rmware del prodotto, non connettere nessun dispositivo USB all’apparecchio, per evitare danneggiamenti o malfunzionamenti. ATTENZIONE!

• Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

Ingresso per connettore POWERCON®.

9. USCITA DI RILANCIO DELL’ALIMENTAZIONE “MAINS LINK”

Grazie a questa connessione, è possibile rilanciare l’alimentazione a un secondo modulo.

SEZIONE DI ALIMENTAZIONE

1. Disconnettere ogni connessione, compresa l’alimentazione.

2. Attendere 5 minuti.

3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.

4. Utilizzare solo il cavo di alimentazione in dotazione.

CONTENUTO DELLA CONFEZIONE

Vericate, aprendo la confezione, che il contenuto dell’imballo del diffusore LVX XM12 sia completo. L’imballo contiene:

• cavo di alimentazione con connettore POWERCON®

• quick start e documentazione relativa alla garanzia

• fusibile per il funzionamento nel range di tensione 100-120V ATTENZIONE! Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa l’alimentazione.

2. Attendere 5 minuti.

3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.

4. Utilizzare solo il cavo di alimentazione in dotazione.

COLLEGAMENTO DELL’ ALIMENTAZIONE

• Collegare l’ingresso audio (4) correttamente, selezionando la sorgente attraverso il selettore “Input sensitivity” (3). In caso di ingresso di segnale proveniente da ingresso di linea o da un’uscita mixer impostare il selettore su “LINE”, in caso di ingresso microfonico (utilizzare un microfono dinamico), impostare il selettore su “MIC”. Per una veloce panoramica sui cavi audio confrontare la tabella seguente.

• Collegare l’alimentazione connettendo il cavo con connettore POWERCON® a “MAINS INPUT” (8)

• All’accensione il led Signal/ON (2) lampeggia brevemente

• Ruotare l’encoder di Audio Input Sensitivity (3) per regolare il guadagno del sistema ad un livello adeguato.

• Vericare che il diffusore, una volta connessa correttamente ed accesa la sorgente sonora, emetta il suono, alzando il volume in maniera progressiva ALIMENTAZIONE

• Impostare il DSP preset al valore desiderato:

1. FLAT - Imposta un’equalizzazione priva di enfasi sulla banda delle frequenze

2. WEDGE - Imposta un’equalizzazione enfatizzata per l’utilizzo di live monitoring

W1 - VOCAL, utile nell’utilizzo in particolare con cantato e parlato W2 - HF PASS (80 Hz), per l’utilizzo con ltraggio della banda di frequenze da 80 Hz in su W3 - HF PASS (120 Hz), per l’utilizzo con ltraggio della banda di frequenze da 120 Hz in su

3. SERVICE - Abilita l’aggiornamento del rmware (vedi la sezione relativa AGGIORNAMENTO DEL

4. ON STAND - Imposta un’equalizzazione enfatizzata per l’utilizzo su palo (stand treppiede)

S1 - LOUDNESS ,che fornisce un aiuto in caso di rumore di fondo S2 - HF BOOST, che esalta le basse frequenze S3 - HF REDUCTION, che effettua una riduzione delle alte frequenze Italiano12 LVX XM12 Cod. 420120240 REV.1.0 COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio dell’alimentazione) RILANCIO ALIMENTAZIONE Italiano13 LVX XM12 Cod. 420120240 REV.1.0 COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio) Su LVX XM12, è possibile rilanciare l’alimentazione dal primo monitor ad uno successivo, no ad una corrente massima di 14 A (3200 W) nei paesi con tensione di alimentazione 220-240Vac e di 11 A (1200 W) nei paesi con tensione di alimentazione 100-120Vac. Per effettuare questo tipo di connessione è sufciente collegare il cavo di alimentazione fornito a corredo sull’ingresso MAINS INPUT (8) del primo LVX XM12 e connettere un secondo cavo con connettori adatti (opzionale) tra l’uscita MAINS LINK (9) e l’ingresso MAINS INPUT (8) di LVX XM12 successivo. E’ possibile ripetere questo tipo di collegamento no al raggiungimento della massima corrente ammessa e indicata dal connettore MAINS LINK (9) del primo monitor. Per collegare 2 o più diffusori alla stessa sorgente audio, può essere utile, in diversi tipi di installazione, rilanciarne il segnale da un primo a un secondo monitor e così via. Connettere innanzitutto una qualsiasi sorgente sonora nell’ingresso “INPUT” (4) del primo diffusore (per il differente collegamento “LINE” o “MIC” confrontare la sezione COLLEGAMENTO DEGLI INGRESSI). Collegare poi con un cavo bilanciato XLR l’uscita “LINK” (5) del primo diffusore all’ingresso “INPUT” (4) del secondo. Questa seconda operazione può essere poi ripetuta con più diffusori RILANCIO ATTENZIONE! Il valore totale rilanciabile in potenza e corrente può essere differente a quello nominale di targa. Questo dipende dal tipo di di cavo di alimentazione e di connettore del primo modulo e dal collegamento successivo dei monitor in cascata. Tenerne conto in fase di progettazione e installazione del sistema.. INGRESSO AUDIO Italiano14 LVX XM12 Cod. 420120240 REV.1.0

3. ESEMPI DI UTILIZZO

• In congurazione monitor, pianicare l’installazione in modo da consentire un’adeguata copertura acustica, il più possibile priva di ostacoli e tale da scongiurare l’effetto Larsen (feedback). UTILIZZO A TERRA COME MONITOR DA PALCO

L’utilizzo a terra come monitor da palco è facile e veloce. Vericare che l’eventuale inclinazione del pavimento non sia tale da produrre uno scivolamento del monitor. Porre particolare attenzione alla presenza di ostacoli davanti allo speaker. Ricordare il pattern di dispersione presentato nella sezione COPERTURA ACUSTICA. E’ possibile, grazie all’adattatore per palo diametro 35 mm, montare il monitor su stand treppiede (SSB2). Vericare che lo stand abbia il piede centrale posizionato in avanti per motivi di stabilità. La massima altezza consentita fra il pavimento e la base del monitor è di 1,4 m. ATTENZIONE!

• In contesti di utilizzo all’aperto, ancorare eventualmente il diffusore per evitare oscillazioni dovute agli agenti atmosferici e al vento.

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata.

• Non utilizzare mai le maniglie per appendere il diffusore.

• Le uniche congurazioni ammesse sono quelle illustrate nel presente manuale Tramite gli appositi piedini è possibile poggiare il monitor sul lato del dissipatore dell’amplicatore come mostrato in gura. Questo permette di utilizzare lo speaker come monitor con una copertura frontale per distanze maggiori sul palco. In questo particolare tipo di utilizzo, il dissipatore può raggiungere temperature elevate (supercie calda). ATTENZIONE!

• il dissipatore del diffusore LVX XM può raggiungere alte temperature. Prima di posizionare il diffusore in questa congurazione, vericare che la supercie di appoggio sia realizzata in materiale resistente alle alte temperature e comunque non propagante la amma. Italiano15 LVX XM12 Cod. 420120240 REV.1.0

4. AGGIORNAMENTO DEL FIRMWARE

1. Scaricare ed installare USB BURNER MANAGER nella sezione “SOFTWARE & CONTROLLER” sul proprio

2. Scaricare il le .zip dell’ultimo rmware nella sezione “DOWNLOADS” relativa al proprio prodotto.

3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo

dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).

4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”.

5. Selezionare il le del rmware precedentemente scaricato.

6. Seguire le operazioni mostrate a video.

7. Cliccare “AGGIORNA”.

È molto importante mantenere aggiornato il rmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”. Italiano16 LVX XM12 Cod. 420120240 REV.1.0 Per un rapido montaggio come sistema PA, è previsto come accessorio:

• SSB2, coppia di treppiedi diametro 35 mm, utile al montaggio di 2 LVX XM12 per l’utilizzo come sistema di amplicazione PA. A lato del monitor, integrato nello chassis, si trova l’adattatore pole mount adatto a questo scopo. Per ogni ulteriore informazione si prega di consultare il manuale relativo.

2. Vericare che il cavo di alimentazione con connettore POWERCON® sia correttamente inserito.

3. In caso il problema persista, contattare l’assistenza.

1. Vericare che i collegamenti in ingresso del segnale audio siano correttamente effettuati,

preferibilmente con cavi con con connettori Neutrik®.

2. Vericare che i cavi utilizzati non siano danneggiati.

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

4. Vericare che il livello di Audio Input Sensitivity (3) sul pannello di controllo dell’amplicatore sia

1. A impianto acceso, regolare per primo il volume della sorgente, poi portare il rotary Audio Input

Sensitivity al valore più adeguato. Notare se il led di LIMITER è acceso, in questo caso indica un funzionamento in condizioni di distorsione.

2. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può

portare a perdita o alterazione del segnale).

3. Vericare che lo switch LINE-MIC rispecchi l’effettivo collegamento dell’ingresso.

4. Vericare le impostazioni del rotary DSP preset che inuiscono sulla risposta in frequenza in uscita. A tal

proposito consultare la sezione PRIMA ACCENSIONE. Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono distorto:

1. Vericare che il posizionamento sul palco sia corretto, in base al pattern di dispersione acustica indicato

e alle tipologie di posizioni illustrate nella sezione ESEMPI DI INSTALLAZIONE.

2. Vericare che non vi siano ostacoli diretti tra l’artista e il monitor a lui destinato.

3. Assicurarsi di aver impiegato il numero sufciente di LVX XM12.

Il monitoring sul palco non è sufciente Italiano18 LVX XM12 Cod. 420120240 REV.1.0

7. SPECIFICHE TECNICHE

GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Tipologia: HF Voice Coil: Copertura (HxV): Max SPL (@ 1m): Congurazione acustica: LF Voice coil: Risposta in frequenza [-6dB]: Classe di amplicazione: LF: HF compression diver (uscita): Frequenza di crossover: Monitor coassiale attivo a 2 vie per l’uso professionale Digipro® G3 1.4” 90° x 70° 127 dB Reex 2.5” 69 – 17800 Hz Classe D 12”

Assorbimento con speaker acceso in assenza di segnale (idle): 19 W SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) Corrente di inrush: 0,72 A / 76 W (230 V) - 1,22 A / 70 W (110 V) Corrente e potenze totali ammesse in un sistema rilanciato : 1,89 A / 230 W (230 V) - 3,2 A / 230 W (115 V) Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):

• NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento. ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali. 1,01 A / 110 W (230 V) - 1,71 A / 113 W (115 V) Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*): INTERFACCIA UTENTE20 LVX XM12 Cod. 420120240 REV.1.0 Maniglie: Montaggio su palo: Sì, 36 mm Integrate Larghezza: Profondità: Altezza: Peso: 515 mm 370 mm 460 mm 20,1 kg Predisposizione per y-bar:

DIMENSIONI Materiale: Multistrato di legno con copertura di pvc Griglia: Verniciata / lavorazione CNC Italiano21 LVX XM12 Cod. 420120240 REV.1.0 Caratteristiche, speciche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Italiano22 LVX XM12 Cod. 420120240 REV.1.0
