MANUAL DE USUARIO HGPM12EOG8 Festo

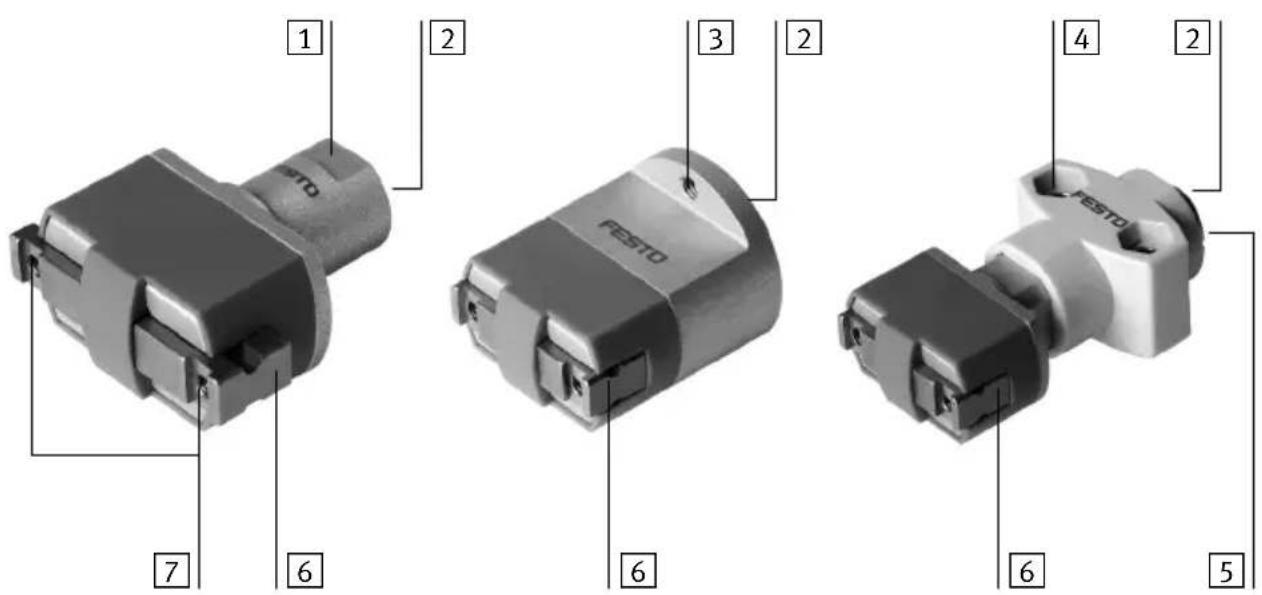

Micro pinza paralela tipo HGPM-...-G.. Español 1 Elementos funcionales y conexiones

Saliente con superficie de apoyo para fijar la pinza (sólo con HGPM-...-G8) 2 Agujero roscado para la conexión de aire comprimido 3 Brida roscada y agujero de centraje para fijar la pinza (sólo con HGPM-...-G9) 4 Compensación de carrera con agujeros pasantes para fijar la pinza (sólo con HGPM-...-G6) 5 Anillo de bloqueo para limitar la compensación de la carrera (sólo con HGPM-...-G6); no debe aflojarse 6 Mandíbulas de pinzado con ranura con tolerancia para montar dedos (dedos no incluidos) 7 Agujeros roscados en ranura con tolerancia para montaje de dedos de sujeción Fig. 1HGPM-...-G.. Festo HGPM-...-G.. 0103NH Español

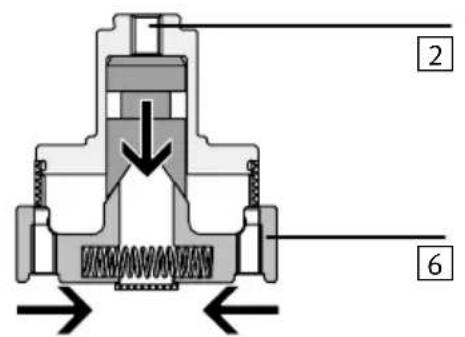

2 Funcionamiento y utilización Cuandoseaplicaairecomprimidoalacone- xión 2,elémbolodelamicropinzaparalela HGPM-... es presionada contra un mecanismo. Un mecanismo transfiere el movimiento longi- tudinal del émbolo a las mandíbulas de la pinza 6. Los dedos de la pinzas se fijan a las mandíbulas de la pinza. Cuando las mandíbu- las abren, pueden sujetarse piezas por su contorno interior; cuando cierran, pueden sujetar la pieza por su contorno exterior. La micro pinza paralela HGPM-... es de simple efecto y según del mecanismo puede utili- zarse para sujetar desde el exterior o desde el interior. Cuando la pinza se descarga, un muelle de reposición devuelve las mandíbulas de la pinza a su posición original. – dedos de pinzado abiertos: en HGPM-...- EO-... – dedos de pinzado cerrados: en HGPM-...- EZ-... La HGPM-... está diseñada para sujetar y sos- tener cargas en procesos de manipulación. Fig. 2

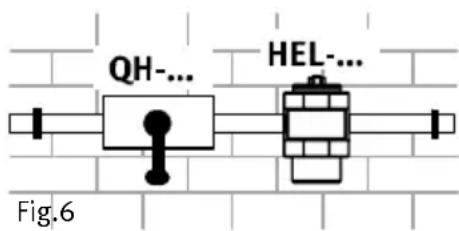

3 Condiciones de uso Por favor, obser var Un manejo incorrecto puede producir un mal funcionamiento. S Observe las siguientes instrucciones para asegurar un uso correcto y seguro del producto. S Compare los valores máximo especificados p. ej. para presiones, fuerzas, temperaturas, con su aplicación. S Asegurarse de que el aire de alimentación se halle convenientemente preparado. S Por favor , observar las correspondientes normas técnicas nacionales y locales. S Retirar todos los elementos auxiliares de transporte tales como ceras protectoras, láminas, caperuzas. Los componentes reciclables deben depo- sitarse en contenedores adecuados. S Tener en cuenta las condiciones ambien- tales imperantes. S Aplicar presión lentamente a todo el sis- tema (p. ej. con una válvula de arranque progresivo tipo HEL-...). S Observar las advertencias a inst rucciones en el producto y en estas instrucciones de funcionamiento. S Use el producto en su condición original, sin cambios ni modificaciones. Fig. 4 LF-... LR-... Fig. 5 Fig. 6HGPM-...-G.. Festo HGPM-...-G.. 0103NH Español

4Montaje Componentes mecánicos Fijación de los dedos de la pinza S Utilice dedos lo más cortos y ligeros posible. S Monte dos tornillos en los agujeros roscados de cada mandíbula. No debe sobrepasarse la máxima profun- didad de roscado. De lo contrario, la fun- ción puede verse afectada. Las diferentes mandíbulas tienen las siguientes roscas de conexión: HGPM-08 HGPM-12 Ancho de la mandíbula (con tolerancia) 3 +0,05 mm 4 +0,05

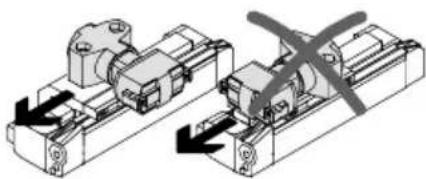

Tamaño de la rosca M2,5 M3 Máx. profundidad de atornillado (sólo con HGPM-...-EO-...) 4mm 4mm Pare de aprie te máx. (corto plazo) 0,4 Nm 0,8 Nm Fig. 8 Montaje del HGPM-... Por favor, observar Las elevadas fuerzas de aceleración en sen- tido longitudinal d e la pinza (p. ej. cuando se montan en piezas móviles como el DGP-...) reducen la fuerza de sujeción. S Asegurarse de que las fuerzas resultan- tes queden dentro del margen de fuer- zas de sujeción. Fig. 7 Fig. 9HGPM-...-G.. Festo HGPM-...-G.. 0103NH Español

• S Fijar el HGPM-
• , dependiendo del tamaño nominal, según la tabla inferior. Tipo HGPM- p. 8
• - - G8 G6 G9 Tipo de fijación en la superficie de sujeción de la parte saliente 1 por medio de aguj- eros pasantes en la compensación de la carrera p. 12

con las tuercas de fijación suministra- das 3 Rosca M3 M3 M3 M4 M3 M3 Par de apriete máx. permitido

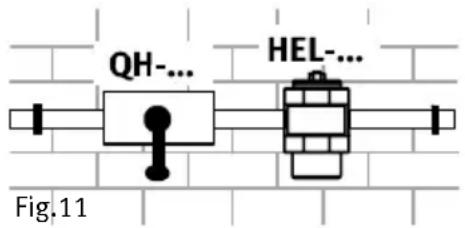

5 Puesta a punto Sistema completo S Aplicar presión lentamente al sistema. Esto evitará movimientos incontrolados. Puede utilizarse la válvula de arranque progresivo tipo HEL-... o H EM-... para aplicar lentamente la presión en la fase de arranque. Unidad individual S Observar los valores permitidos para lo siguiente (véase el catálogo): – la fuerza de sujeción máxima en función del brazo de palanca y de la excentricidad. – los tiempos máximos permitidos de sujeción. – lafuerzamáximadelosdedosdebidaalpeso. Atención Las piezas en movimiento pueden herir manos y dedos. S Por ello hay que asegurarse de que: – nadie pueda poner su mano entre los dedos de las pinzas – no haya objetos en la zona de acción de los dedos de las pinzas. S Iniciar un ciclo de prueba. – Primero con movimientos lentos. – Luego en las condiciones de la aplicación. El HGPM-... debe sostener la carga con seguridad. S Finalizar el ciclo de prueba. Lapinzadebeahoradescargarse. Fig. 11 Fig. 12HGPM-...-G.. Festo HGPM-...-G.. 0103NH Español

6 Cuidados y mantenimiento S Si es necesario, limpiar la parte exterior del HGPM-.. con un paño suave. Los medios de limpieza permitidos son jabones calientes hasta máx. 60 °C. 7 Desmontaje y reparaciones Atención Sihayunacaídadepresión,lacargase deslizará bruscamente. S Asegúrese de que la pinza no está sosteniendo una carga de trabajo cuando se descargue. 8 Accesorios Designación Tipo Válvula de arranque progresivo HEL-.../HEM-... Placa de adaptación AM-.../HAPG-... Fig. 14 Fig. 13HGPM-...-G.. Festo HGPM-...-G.. 0103NH Español

9 Eliminación de fallos Fallo Causa posible Solución La pinza no puede sujetar la masa Masa demasiado grande Seleccionar una masa más pequeña Sujeción sólo con la fuerza del muelle en sentido de sujeción eróneo Utilizar el sentido correcto de pinzado Presión demasiado baja Aumentar la presión hasta el máx. de 8 bar Punto de sujeción de la pinza demasiado alejado del punto de giro (ver sección “Curvas características”) Desplazar el punto de sujeción en el sentido del punto de giro La pinza no abre/ cierra Aire comprimido no aplicado Verificar la conexión de aire comprimido Pinza defectuosa Devolver la pinza a Festo Fig. 15HGPM-...-G.. Festo HGPM-...-G.. 0103NH Français
