Produkttyp	Mikrotång med parallell gripfunktion
Märke	Festo
Modell	HGPM12EOG8
Huvudfunktion	Greppa och hålla nyttolaster vid hantering
Greppriktning	Utifrån (EO)
Matning	Tryckluft
Maximalt arbetstryck	8 bar
Gänga på backarna	M3
Maximalt inskruvningsdjup	4 mm
Max. greppmoment (tillfälligt)	0,8 Nm
Manövreringstyp	Enkelverkande med fjäderretur
Underhåll och rengöring	Mjuk trasa och såpvatten (max 60 °C)
Reparation	Skicka till Festo
Säkerhet	Använd en ventil för tryckuppbyggnad (typ HEL-...)
Överensstämmelse	Följ lastgränser och användningsanvisningar

Vanliga frågor - HGPM12EOG8 Festo

Vilken typ av produkt är detta?

Det är en mikrotång med parallell gripfunktion från märket Festo.

Vad är det maximala arbetstrycket?

Maximalt tryck är 8 bar.

Hur rengör man tången?

Rengör utsidan med en mjuk trasa och såpvatten (max temperatur 60 °C).

Vad gör man vid ett fel?

Kontrollera först tryckluftstillförseln och trycket. Om problemet kvarstår, skicka tången till Festo för reparation.

Hur monterar man gripfinger?

Använd M3 fästskruvar med ett maximalt inskruvningsdjup på 4 mm och ett greppmoment på 0,8 Nm.

Vilken ventil ska användas för tryckuppbyggnad?

Använd en ventil för progressiv tryckuppbyggnad av typ HEL-... eller HEM-...

Är produkten reparerbar?

Ja, vid fel måste tången skickas till Festo för reparation.

Vad är produktens huvudfunktion?

Den är avsedd för att greppa och hålla nyttolaster vid hanteringsoperationer.

Vad är skillnaden mellan versionerna EO och EZ?

Version EO griper utifrån, medan version EZ griper inifrån.

Vilka säkerhetsåtgärder ska iakttas?

Ingrip aldrig mellan tångens gripfinger i rörelse, och använd alltid progressiv tryckuppbyggnad för att undvika okontrollerade rörelser.

BRUKSANVISNING HGPM12EOG8 Festo

Monteringochidrifttagningfårendastutförasavauktoriseradfackkunnigpersonali enlighetmeddennabruksanvisning.

Deutsch 3

English 11

Español 19

Français 27

Italiano 35

Svenska 43

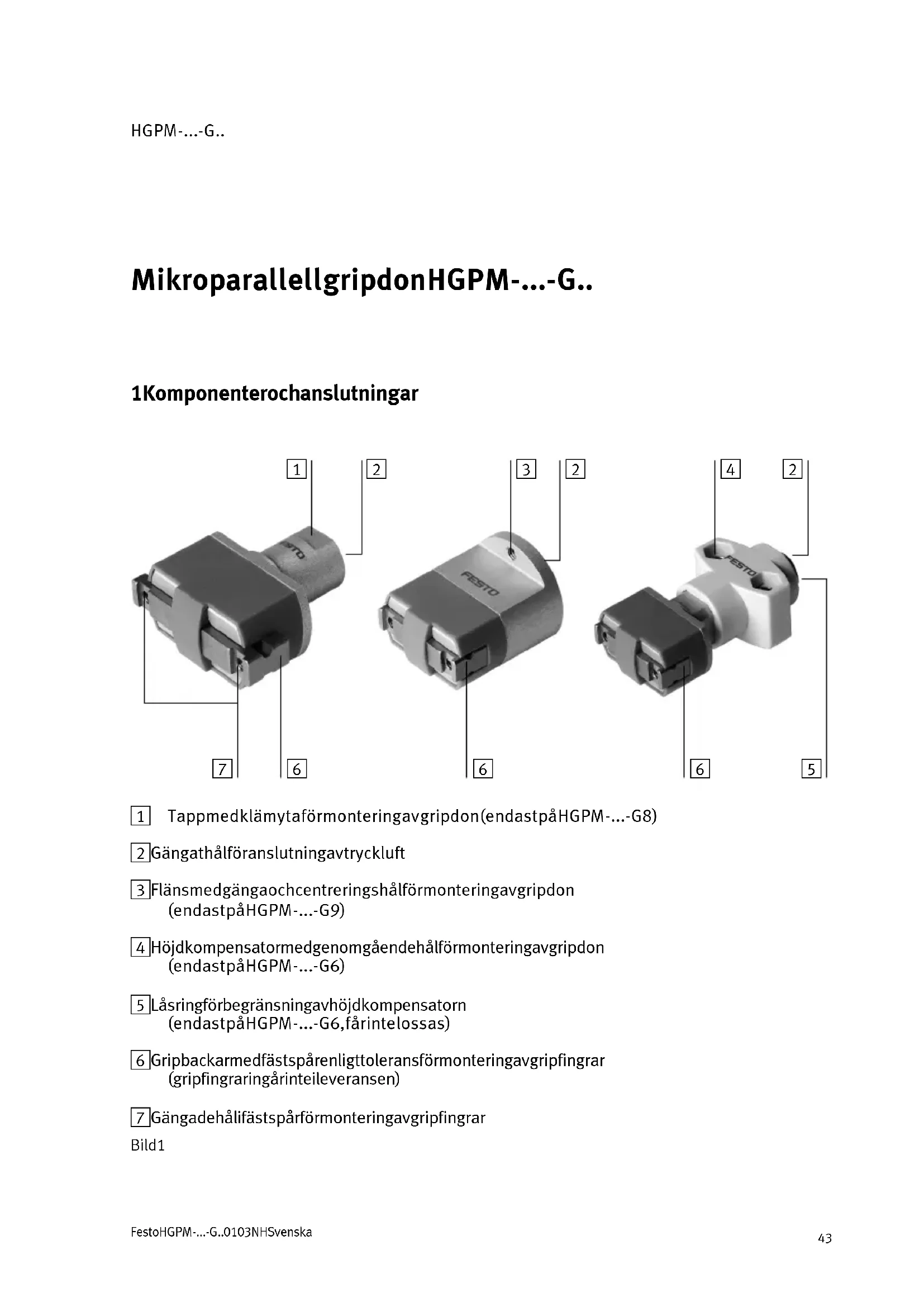

HGPM-...-G..

Micro-ParallelgreiferTypHGPM-...-G..

1 Tappmedklämytaförmonteringavgripdon(endastpåHGPM-...-G8)
2 Gängathålföranslutningavtryckluft
3 Flänsmedgångaochcentreringshålförmonteringavgripdon (endastpåHGPM-...-G9)
4 Höjdkompensatormedgenomgåendehålförmonteringavgripdon (endastpåHGPM-...-G6)
5 Låsringförbegränsningavhöjdkompensatorn (endastpåHGPM-...-G6,fårintelossas)
6 Gripbackarmedfästspårenligttoleransförmonteringavgripfingrar (gripfingraringårinteileveransen)
7 Gängadehålifästspårförmonteringavgripfingrar Bild1

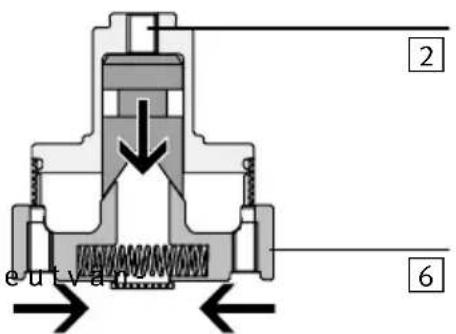

Genompåluftningavtryckluftsanslutningen 2 tryckskolvenpåparallelgripdonHGPM-... motenmekanik.

Dennamekaniköverförkolvensrörelsetill gripbackarna ^6 . Pågripbackarnamonteras gripfingrar. Genomattöppnaochstängagrip- fingrarnagreppasarbetslastenut-ochinvän- digt.

MikroparallellgripdonHGPM-...ärenkelverkandeochharberoendepåutförand diggripning(vidHGPM-...EO...)ellerinvändiggripning(vidHGPM-...EZ...).

Vidavluftningavgripdonetförsgripbackar ochkolvtillbakatillutgångspositionenmed hjälpavenreturfjäder.

-Öppnagripfingrar:vidHGPM-...-EO-...

-Stängdagripfingrar:HGPM-...-EZ-...

HGPM-...äravseddförattgripaochhållafast arbetsobjektvidhantering.

2 e u t v a n 6

3Förutsättningarförkorrektanvändningavprodukten

Notera

Genomfelaktighanteringkanfelfunktioneruppstå.

- Säkerställattpunkternaidettakapitelalltidföljs. Dettagörattproduktenfungerarkorrektochsäkert.

- Jämför gränsvärdena i denna bruksanvisning med din aktuella applikation (t ex tryck, krafter, moment, temperaturer). Endastnärgränsernabeaktaskanproduktenanvändaspåsäkertsätt.

• Setillatttryckluftenförbehandlaskorrekt.
• Följgällandelagarochförordningarpådin plats, texfrånbranschorganisationerna ellernationellainstitutioner.
• Avlägsnaförpackningarnamedundantag avetiketternapåtryckluftsanslutningarna (riskförinträngandesmuts).

Förpackningarnakanåtervinnas(undan- tag:oljepapper=restavfall).

- Tahänsyntillrådandeomgivandeförhållanden.

LF-...LR-...


[°C][%][mbar]

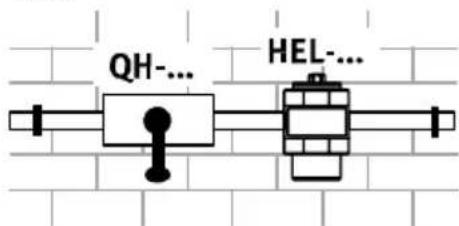

• Påluftahelaanläggningenlångsamt. MjukstartventilHEL-...ärkonstrueradför detta.
  -Beaktavarningarochanvisningar -påproduktenoch -idennabruksanvisning.
• Användproduktenioriginalskickutan egnamodifieringar.

QH-... HEL-...


4 M o n t e r i n g

Mekaniskmontering

Förmonteringavgripfingrarna:

• Användsåkortaochlättagripfingrarsom möjligt.
• Skruvafastenfästskruvivarjegängade hålpågripbackarna.

Beaktamaximaltskruvdjupförfästskruvarna.Annarskanfunktionenpåverkas.

Deolikagripbackarnaharföljandefästgängor:

	HGPM-08HGPM-12
Spårbreddpågripback(medtolerans)3	+0,05 mm	4+0,05mm
DimensionpågängaM2,5M3
Maxtillåtetskruvdjup(endastvidHGPM-...-EO...)4 m m	4 m m
Max tillåtet åtdragningsmoment (kortvarigt)	0,4 Nm	0,8 Nm


FörmonteringavHGPM-...:

Notera

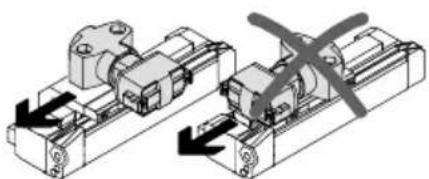

Storaaccelerationskrafterigripdonets längdriktning(texvidmonteringavrörliga delarsomDGP-...)reducerargripkraften.

- Säkerställattderesulterandearbetslastkrafternaliggerinomdet reducerade gripkraftsområdet.

- MonteraHGPM-...beroendepåstorlekenligtföljandetabell:

Typ	HGPM-...
	08-...12-...	08-...12-...	08-...12-...
	G8G6G9
MonteringPåtappensklämyta 1			Idegenomgående-hålenihöjdkompensatorn*) 4		Medskruvarochcentringsstiftflänsen 3
GängaM3M3M3M4M3M3
Maxåtdrag-ningsmoment	1,2Nm1,2N	Nm1,2Nm2,9	Nm1,2Nm1,2Nm
*)Säkramedlim


5Idrifttagning

Helaanläggningen

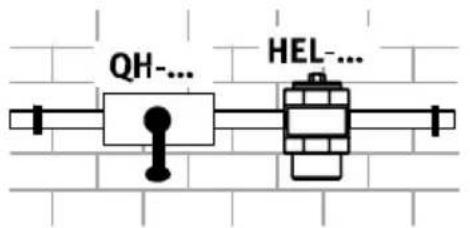

- Påluftahelaanläggningenlångsamt. Dåuppträderingaokontrolleraderörelser. MjukstartventilHEL-...ellerHEM-...ger långsampåluftning.

QH-... HEL-...


Förgripdonet

- Följtillåtnavärdenför(sekatalog): -maxgripkraftberoendeavhävarmenochexcentricitet -maxtillåtnagriptider -maxtillåtentröghetskrafterfrångripfingrar.

Vaming

Klämriskföreliggergenomrörligakomponenter.

- Säkerställatt: -ingenberörområdetmellangripfing-rarna -ingafrämmandeföremålförekom-merinomgripområdet.

•Görenprovkörning: -förstmedlångsamförflyttning, -sedanenligtvillkorförönskadapplikation. DärvidmåsteHGPM-...säkerthållafastobjektet.

- Avslutaprovkörningen. Däreftermåstegripdonetvaraavluftat.

HGPM-...-G..

6Underhällochskötsel

- RengörvidbehovutsidanavHGPM--medettmjukttygstycke. Tillåtetrengöringsmedelärtvällösning, max+60°C.

7Demonteringochreparation

Vaming

Vidtryckfallkanarbetsobjektetglida nerellertappas.

- Säkerställattgripdonetintehåller fastnågotobjektvidavluftning.

BenämningTyp
VentilförlångsampåluftningHEL-.../HEM-...
AdapterplattaAM-.../HAPG-...


9Felsökning

FelMöjlikorsakÅtgård
Gripdonetkan intehålla fast massan	FörstormassaVäljenmindremassa
	Gripningenbartgenomreturfjäderkraftvidfelgripriktning	Användavseddgripriktning
	TrycketärförlågtHöjtryckettillmax8bar
	Gripfingrarnashållpunktligger utanförtillåtetområde	Förskjuthållpunktentilltillåtet område(se”Diagram”)
Gripdonet öppnar/ stängerinte	TryckluftejanslutenKontrolleratrycklufts	anslutningen
	DefektgripdonSkickagripdonettillFesto
