RVF 10051 - Bodega TEKA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bodega de vinos
Marca	Teka
Modelo	RVF 10051
Capacidad de almacenamiento	30 botellas (estándar)
Rango de temperatura	5°C a 18°C
Ajuste de temperatura	En incrementos de 1°C
Pantalla	Conmutable °C/°F
Iluminación interior	Sí, control manual
Filtración de aire	Filtro de carbón activo, reemplazo anual
Tipo de refrigerante	R600a (inflamable)
Alimentación eléctrica	220-240V ~ 50Hz, 13A
Enchufe	3 clavijas con tierra
Compresor	Sí
Ventilador	Sí, ciclo de semivelocidad
Puerta	Acristalada con manija de acero inoxidable
Estantes	De madera, ajustables
Patas	Ajustables (delanteras)
Limpieza interior	Agua tibia y bicarbonato de sodio
Instalación	Instalación independiente o empotrada

Preguntas frecuentes - RVF 10051 TEKA

¿Qué hacer si mi enfriador de vinos no funciona?

Verifique que el aparato esté enchufado, que el botón de encendido esté encendido y que el disyuntor o fusible no haya saltado.

¿Por qué la temperatura interior no es lo suficientemente fría?

Asegúrese de que la temperatura ambiente esté en el rango recomendado (19-24°C), que la puerta no se abra con demasiada frecuencia y que el sello de la puerta esté bien sellado.

El compresor se detiene y reinicia con frecuencia, ¿es normal?

Esto puede deberse a una temperatura ambiente alta, una gran cantidad de botellas añadidas o una apertura frecuente de la puerta. Verifique también que la puerta se cierre correctamente.

¿Cómo limpiar el interior de la bodega de vinos?

Desenchufe el aparato, retire las botellas y estantes. Limpie con una solución de agua caliente y bicarbonato de sodio (2 cucharadas por taza de agua). Enjuague y seque.

La luz interior no se enciende, ¿qué hacer?

Verifique que el aparato esté enchufado, que el disyuntor no haya saltado y que el botón de iluminación esté en la posición 'ON'.

¿Cómo cambiar el filtro de carbón?

Retire las botellas de los dos estantes frente al filtro, retire los estantes. Gire el filtro 45° en sentido antihorario para retirarlo, reemplácelo, luego gírelo 45° en sentido horario para bloquearlo.

¿Por qué hay vibraciones o ruido?

Verifique que el aparato esté nivelado. Asegúrese de que las botellas no se toquen. Los ruidos de gorgoteo son normales (flujo de refrigerante).

La puerta no se cierra correctamente, ¿qué hacer?

Verifique que el aparato esté nivelado, que el sello de la puerta esté limpio y que los estantes estén bien colocados. Si se invirtió la puerta, verifique la instalación.

¿Qué tipo de gas refrigerante se utiliza?

El refrigerante es inflamable (R600a). Las reparaciones deben ser realizadas por personal autorizado. No perfore el tubo de refrigeración.

¿Qué significa el código de error E1, E2, E3, E4, E7 o E8?

Estos códigos indican una falla del sensor. Comuníquese con un servicio autorizado para una reparación.

MANUAL DE USUARIO RVF 10051 TEKA

MANUAL DE INSTRUCCIONES

RVF 10051 GBK

RVF 10032 GBK

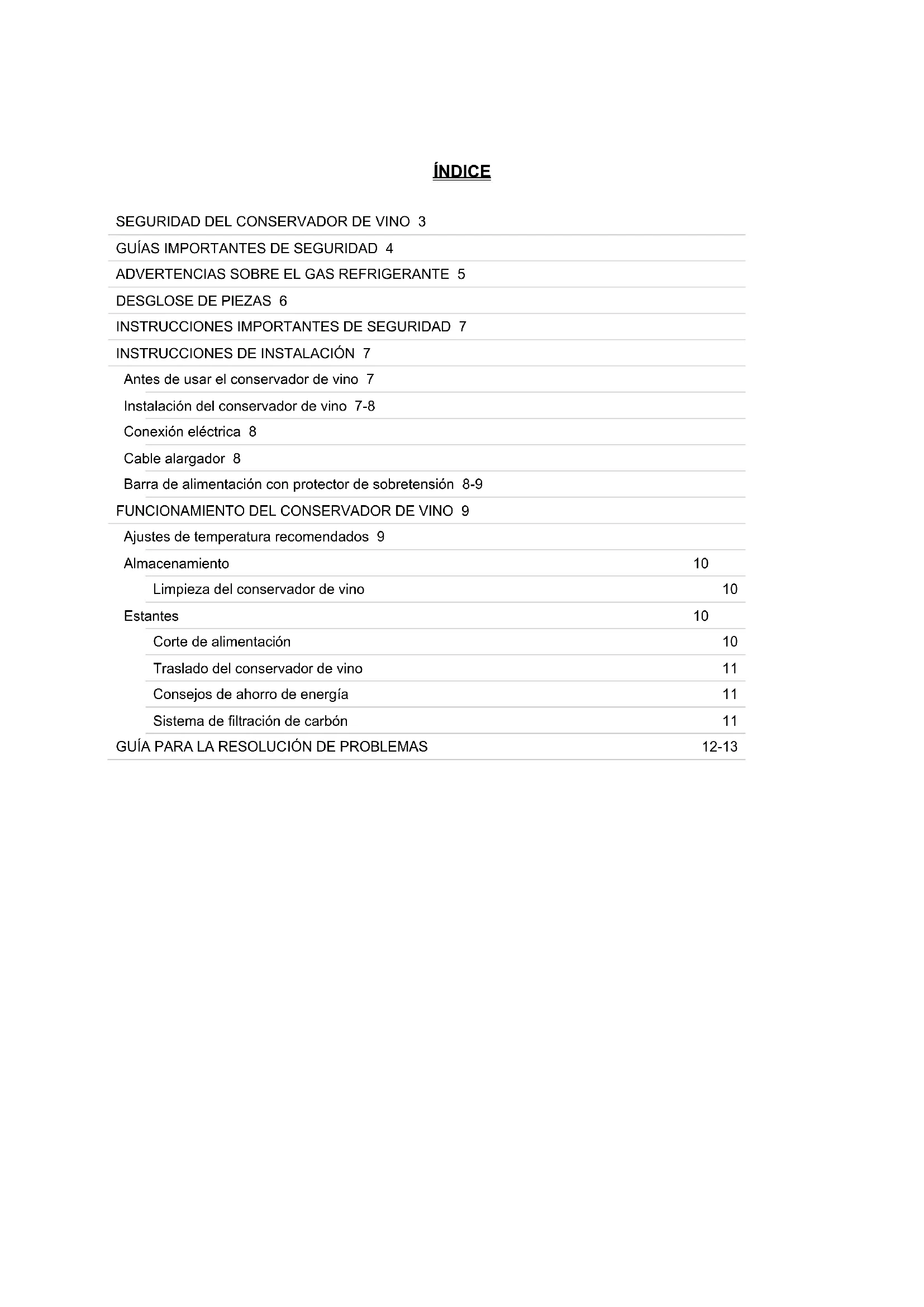

ÍNDICE

SEGURIDAD DEL CONSERVADOR DE VINO 3

GUÍAS IMPORTANTES DE SEGURIDAD 4

ADVERTENCIAS SOBRE EL GAS REFRIGERANTE 5

DESGLOSE DE PIEZAS 6

INSTRUCCIONES IMPORTANTES DE SEGURIDAD 7

INSTRUCCIONES DE INSTALACIÓN 7

Antes de usar el conservador de vino 7

Instalación del conservador de vino 7-8

Barra de alimentación con protector de sobretensión 8-9

Ajustes de temperatura recomendados 9

Almacenamiento 10

Limpieza del conservador de vino 10

Estantes 10

Corte de alimentación 10

Traslado del conservador de vino 11

Consejos de ahorro de energía 11

11

GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS 12-13

SEGURIDAD DEL CONSERVADOR DE VINO

Su seguridad y la de los demás son muy importantes.

En este manual, como en el aparato, hemos incluido importantes mensajes de seguridad. Léalos atentamente y siga todas las indicaciones de seguridad.

Este es el símbolo de alerta de seguridad. Este símbolo le advierte de los posibles peligros que puedan provocarle graves lesiones, como la muerte, o herirle a usted y a los demás. Todos los mensajes irán seguidos del símbolo de alerta de seguridad y de las palabras «PELIGRO»,

«ADVERTENCIA» o «PRECAUCIÓN».

PELIGRO

Peligro significa que el incumplimiento de esta declaración de seguridad podría provocar graves lesiones personales o incluso la muerte.

ADVERTENCIA

Advertencia significa que el incumplimiento de esta declaración de seguridad pueda provocar grandes daños en el producto, lesiones personales graves o la muerte.

PRECAUCIÓN

Precaución significa que el incumplimiento de esta declaración de seguridad pueda provocar lesiones personales leves o moderadas, o daños a la propiedad o al equipo.

Todos los mensajes de seguridad le avisarán de cuál es el posible peligro, le indicarán cómo reducir la posibilidad de que se produzcan lesiones y le harán saber lo que pueda ocurrir si no se siguen las instrucciones.

GUÍAS IMPORTANTES DE SEGURIDAD

Antes de utilizar el aparato, es necesario colocarlo e instalarlo correctamente tal y como se describe en este manual, por lo que debe leerlo detenidamente. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar el aparato, siga las precauciones básicas,

incluyendo las siguientes:

PELIGRO

• Enchufe el aparato a una toma de corriente de 3 clavijas con conexión a tierra, no retire la clavija de conexión a tierra, no utilice ningún adaptador ni tampoco ningún cable alargador.
• Vuelva a colocar todos los paneles antes de poner en marcha el aparato.
• Se recomienda disponer de un circuito separado que sirva solo a su aparato. Utilice receptáculos que no puedan apagarse mediante un interruptor o interruptor de seguridad.
• No limpie nunca las piezas del aparato con líquidos inflamables. Estos pueden crear peligro de incendio o explosión. Y no almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro aparato. Los vapores pueden crear peligro de incendio o explosión.
• Antes de proceder a las operaciones de limpieza y mantenimiento, asegúrese de que la línea eléctrica de la unidad está desconectada.
• No conecte o desconecte el enchufe eléctrico cuando tenga las manos mojadas.
• Desenchufe el aparato o desconecte la corriente antes de limpiarlo o realizar cualquier mantenimiento. No hacerlo puede provocar una descarga eléctrica o la muerte.
• No intente reparar o sustituir ninguna pieza de su aparato a menos que se recomiende específicamente en este material. Cualquier otro tipo de mantenimiento debe ser remitido a un técnico cualificado.

ADVERTENCIA

• Mueva e instale el aparato con al menos dos o más personas. No hacerlo puede provocar lesiones en la espalda o de otro tipo.
• Para garantizar la correcta ventilación de su aparato, la parte frontal del mismo debe estar completamente libre de obstáculos. Elija una zona bien ventilada con temperaturas superiores a 16°C (60°F) e inferiores a 32°C (90°F). Esta unidad debe instalarse en una zona protegida de los elementos, como el viento, la lluvia, las salpicaduras de agua o las goteras.
• El aparato no debe situarse junto a hornos, parrillas u otras fuentes de calor elevado.
• El aparato debe instalarse con todas las conexiones eléctricas, de agua y de desagüe de acuerdo con los códigos estatales y locales. Se requiere un suministro eléctrico estándar (220V/50Hz), debidamente conectado a tierra de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas locales.
• No retuerza ni pellizque el cable de alimentación del aparato.
• El tamaño del fusible (o disyuntor) debe ser de 13 amperios.
• Es importante que el aparato esté nivelado para que funcione correctamente. Es posible que tenga que hacer varios ajustes para nivelarlo.
• Nunca permita que los niños operen, jueguen o gateen hasta dentro del aparato.
• No utilice productos de limpieza a base de disolventes o abrasivos para limpiar el interior del aparato. Estos limpiadores pueden dañar o decolorar el interior.
• No utilice este aparato para otro fin que no sea el previsto.

GAS REFRIGERANTE INFLAMABLE

PELIGRO: Riesgo de incendio o explosión. Refrigerante inflamable utilizado.

NO utilice dispositivos mecánicos para descongelar el conservador de vino. NO perfore la tubería de refrigerante.

PELIGRO: Riesgo de incendio o explosión. Refrigerante inflamable utilizado. Solo personal de servicio capacitado puede reparar el aparato. NO perfore la tubería de refrigerante.

PRECAUCIÓN: Riesgo de incendio o explosión. Refrigerante inflamable utilizado. Consulte el manual de reparación/manual del usuario antes de intentar reparar este producto. Deben seguirse todas las precauciones de seguridad.

PRECAUCIÓN: Riesgo de incendio o explosión. Elimine los productos de acuerdo con la normativa federal o local. Refrigerante inflamable utilizado.

PRECAUCIÓN: Riesgo de incendio o explosión debido a la perforación de la tubería de refrigerante. Siga cuidadosamente las instrucciones de manipulación. Refrigerante inflamable utilizado.

PRECAUCIÓN: Para evitar que un niño quede atrapado, mantenga el aparato fuera del alcance de los niños.

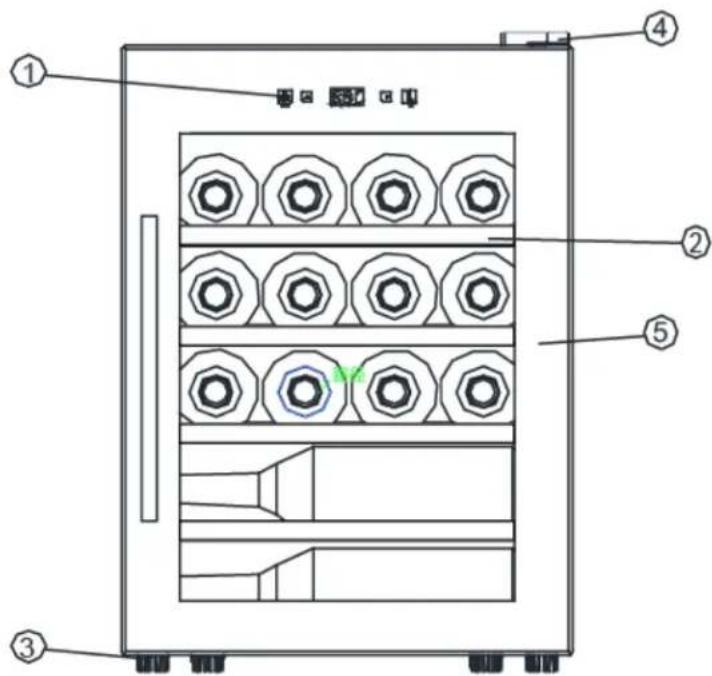

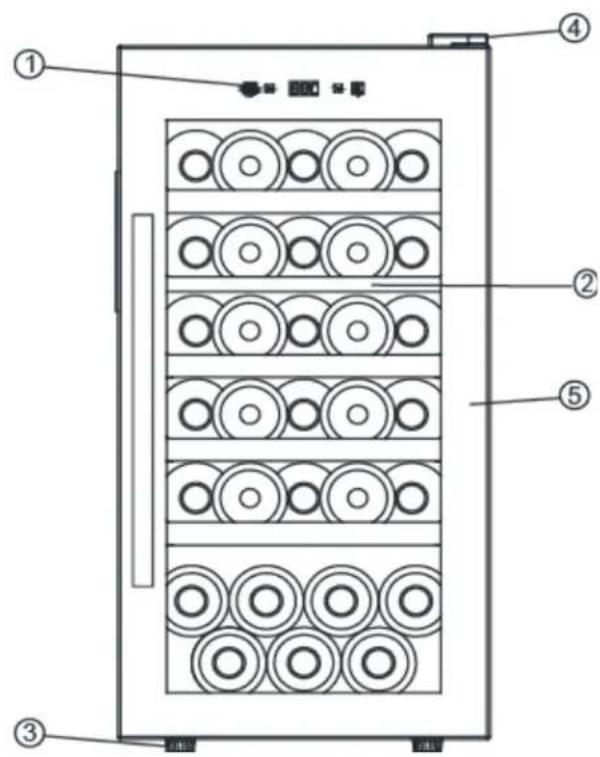

DESGLOSE DE PIEZAS

1 Panel de control 4 Bisagra superior 2 Estantes de madera 5 Puerta de cristal 3 Patas de nivelación

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

/ADVERTENCIA/

Para reducir el riesgo de incendio, descarga electrica o lesiones al utilizing el aparato, siga estas precauaciones Basics:

· Lea todas las instrucciones antes de utiliser el conservador de vino.· PELIGRO o ADVERTENCIA: Riesgo de atraparlode niños. El atraparlo y la asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados纷纷表示企业和 los niños no pueda trepar fácilmente al interior.· Nunca permitted que los niños operen, juguen o gateen hasta技术和 del aparato.· No limpie nunca las piezas del aparato con liquidos inflamables. Los gasesuten crear peligro de incendio o explosión.· No almacene ni utilizes gasolina u othervapes y liquidos inflamables cerca de este o cualquier(other aparato. Los gasesuten crear peligro de incendio o explosión.-Garde estas instrucciones-

INSTRUCCIONES DE INSTALACIÓN

Antes de usar el conservador de vino

• Retire el embalaje exterior e interior.
• Compruebe que tiene todas las piezas siguientes:

Estantes Asa de acero inoxidable Manual de instrucciones

• Antes de conectar el conservador de vino a la fuente de alimentación, déjelo en posición vertical durante aproximadamente 2 horas. Esto reducirá la posibilidad de un mal funcionamiento del sistema de refrigeración por la manipulación durante el transporte.
• Limpie la superficie interior con agua tibia utilizando un paño suave.
• Instale el asa en el lado izquierdo de la puerta.

Instalación del conservador de vino

• Este aparato está diseñado para su instalación libre o empotrada.
• Coloque el conservador de vino en un suelo que sea lo suficientemente fuerte como para soportarlo cuando está completamente cargado. Para nivelar su conservador de vino, ajuste la pata de nivelación delantera en la parte inferior del conservador de vino.
• Coloque el conservador de vino lejos de la luz solar directa y de fuentes de calor (estufa, calentador, radiador, etc.). La luz solar directa puede afectar al revestimiento acrílico y las fuentes de calor pueden aumentar el consumo eléctrico. Las temperaturas ambientales extremadamente frías también pueden hacer que la unidad no funcione correctamente.
• Evite situar la unidad en zonas húmedas.
• Enchufe el conservador de vino en un enchufe de pared de uso exclusivo para el mismo. Asegúrese de que está correctamente instalado y con conexión a tierra. En ningún caso corte o retire la tercera clavija (de tierra) del cable de alimentación. Cualquier pregunta relacionada con la alimentación y/o la conexión a tierra debe dirigirse a un electricista certificado o a un centro de servicios de productos autorizado.

Conexión eléctrica

Advertencia: El uso inadecuado del enchufe con toma de tierra puede suponer un riesgo de descarga eléctrica. Si el cable de alimentación está dañado, solicite que un centro de servicios autorizado lo repare.

Este aparato debe estar correctamente conectado a tierra para su seguridad. El cable de alimentación de este aparato está equipado con un enchufe de tres clavijas que se acopla a las tomas de corriente estándar de tres clavijas para minimizar la posibilidad de descargas eléctricas.

En ningún caso corte o retire la tercera clavija de tierra del cable de alimentación suministrado. Para la seguridad de las personas, este aparato debe estar correctamente conectado a tierra.

Este aparato requiere una toma de corriente estándar de 220 V / 50 Hz con tres clavijas. Solicite que un electricista cualificado revise la toma de corriente y el circuito para asegurarse de que la toma de corriente está correctamente conectada a tierra. Cuando se requiera una toma de corriente de pared estándar de 2 clavijas, es su responsabilidad y obligación reemplazarla por una toma de corriente con conexión a tierra.

Enchufe de pared de 3 clavijas. El cable debe asegurarse detrás del aparato y no dejarlo expuesto o colgando para evitar lesiones accidentales.

El aparato debe conectarse siempre a su propia toma de corriente individual que suministre una tensión nominal que coincida con la etiqueta de clasificación del aparato. Esto proporcionará el mayor rendimiento y también evitará la sobrecarga de los circuitos de cableado de la casa, que podría causar un peligro de incendio por sobrecalentamiento. No desenchufe nunca el aparato tirando del cable de alimentación. Agarre siempre el enchufe con firmeza y sáquelo directamente del receptáculo. Repare o sustituya inmediatamente todos los cables de alimentación que se hayan deshilachado o dañado de alguna manera. No utilice un cable que presente grietas o daños por abrasión a lo largo de su longitud o en cualquiera de sus extremos. Al mover el aparato, tenga cuidado de no dañar el cable de alimentación.

Cable alargador

Debido a los riesgos potenciales de seguridad bajo ciertas condiciones, se recomienda encarecidamente no utilizar un cable alargador con este aparato. Sin embargo, si tiene que usar un cable alargador, es absolutamente necesario que sea un cable alargador de 3 hilos con conexión a tierra que tenga un enchufe y una toma de corriente con conexión a tierra y que la calidad eléctrica del cable sea de 220 voltios y al menos 13 amperios.

Barra de alimentación con protección contra sobretensiones

La mayoría de los aparatos eléctricos utilizan una serie de cuadros eléctricos para funcionar. Estas placas son muy susceptibles a las subidas de tensión y podrían dañarse o destruirse.

Si el aparato se va a utilizar en una zona o si su ciudad/país es propenso a las subidas de tensión/cortes, se sugiere que utilice un protector contra sobretensiones para todos los dispositivos/aparatos eléctricos que utilice. El protector de sobretensión que elija debe tener un bloqueo de sobretensión lo suficientemente alto como para proteger el aparato al que está conectado. Si tiene alguna duda sobre el tipo y el tiempo del protector de sobretensión necesario, póngase en contacto con un electricista autorizado de su zona.

Los daños debidos a subidas de tensión no se consideran un defecto cubierto por el fabricante y anulan la garantía del producto.

Se recomienda instalar el conservador de vino en un lugar donde la temperatura ambiente esté entre 19°C - 24°C (66°F - 75°F), y la humedad sea inferior al 60%. Si la temperatura ambiente es superior o inferior a la recomendada, el rendimiento de la unidad puede verse afectado. Por ejemplo, colocar su unidad en condiciones de frío o calor extremos puede hacer que la temperatura interior fluctúe. Es posible que no se alcance el rango de 5°C - 18°C (41°F - 65°F).

Ajustes de temperatura recomendados

Conservación del vino: 12°C - 14°C (53 °F-57 °F)

Vinos rosados y espumosos: 5°C - 8°C (41°F-46°F)

Vinos secos/blancos: 9°C - 12°C (48°F-53°F)

Vinos tintos: 14 °C - 18 °C (59 °F - 65 °F)

*La temperatura en °C podría variar entre ± 2 °C

Rango de ajuste de temperatura: 5-18 °C (41-65 °F)

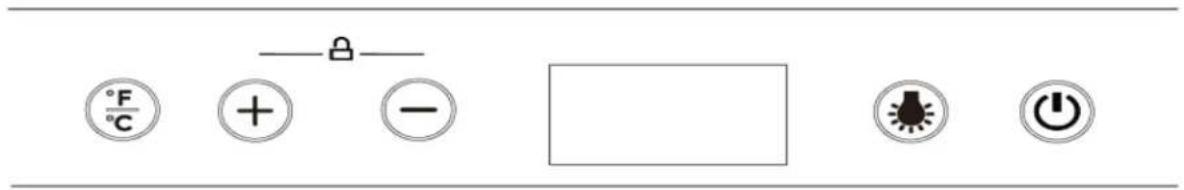

	Enciende o apaga la luz interior
+ -	Ajusta la temperatura en incrementos de 1 grado Ajusta la temperatura en decrementos de 1 grado
°F/C	Cambia la visualización de la temperatura entre Celsius y Fahrenheit
	Pulse durante 3segundos para encender/apagar el aparato

Almacenamiento

Muchas botellas pueden diferir en tamaño y dimensiones. Por ello, el número real de botellas que pueda almacenar puede variar. Puede colocar 32 botellas estándar en RVF 10032 y 51 botellas en RVF 10051.

Limpieza del conservador de vino

Apague el aparato, desenchúfelo y retire todos los objetos, incluidos los estantes. Lave las superficies interiores con una solución de agua tibia y bicarbonato de sodio. La solución debe ser de unas 2 cucharadas de bicarbonato por cada taza de agua.

Lave los estantes con una solución de detergente suave. Escurra el exceso de agua de la esponja o del paño cuando limpie la zona de los mandos, o cualquier parte eléctrica.

Lave el armario por la parte exterior con agua tibia y detergente líquido suave. Aclarar bien y secar con un paño limpio y suave. No utilice lana de acero o cepillo de acero en el acero inoxidable. Estos contaminarán el acero inoxidable con partículas de acero y puede producirse oxidación.

Estantes

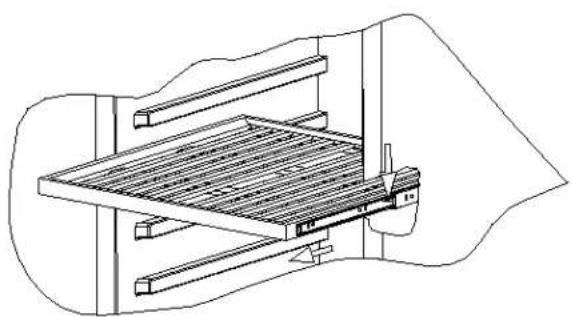

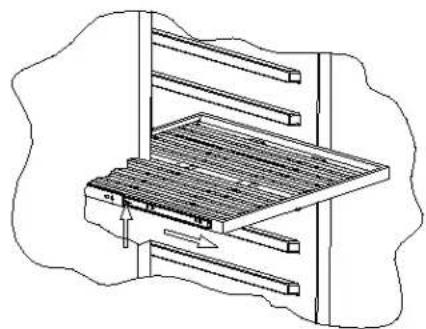

Para ajustar los estantes de la guía, tire de cada estante hacia el poste del estante, como se muestra en la figura A. Levántelo de nuevo y baje tirando lentamente del estante hacia afuera, como se muestra en la figura B.

Figura A

Figura B

Corte de alimentación

La mayoría de los cortes de luz se corrigen en pocas horas y no deben afectar a la temperatura del aparato si minimiza el número de veces que se abre la puerta. Si la electricidad va a estar cortada durante un periodo de tiempo prolongado, debe tomar las medidas adecuadas para proteger su contenido.

Traslado del conservador de vino

Retire todos los elementos (botellas). Fije con cinta adhesiva todos los objetos sueltos (estantes) dentro de su aparato. Gire la pata ajustable hasta la base para evitar daños. Cierre la puerta con cinta adhesiva. Asegúrese de que el aparato se mantiene en posición vertical durante el transporte. Si es absolutamente necesario transportar el conservador de vino horizontalmente, transpórtelo de espaldas (con la puerta hacia arriba). Proteja también el exterior del aparato con una manta o elemento similar.

Consejos de ahorro de energía

El conservador de vino debe situarse en la zona más fresca de la habitación, lejos de los electrodomésticos que producen calor y fuera de la luz solar directa.

Sistema de filtración de carbón

Su vino es un objeto vivo que respira a través de su botella. Para preservar la calidad y el sabor de sus vinos finos, deben almacenarse a la temperatura y en las condiciones ambientales ideales. Su bodega está equipada con un sistema de filtración de carbón activo para garantizar la pureza del aire, la eficacia de la refrigeración y mantener un armario libre de olores para el almacenamiento de sus vinos finos. El conjunto del filtro se encuentra en el panel trasero del interior de su bodega.

1 Retire las botellas de vino almacenadas en los dos (2) estantes frente al filtro.

2 Retire los estantes y aparcelos para volver a colocarlos una vez que hayaimbledon el filtro.

3 Sujete el filtro y gírelo 45 Grades en el sentido contrario a las agujas del reloj y bajo sáquelo.

4 Retire el filtro existente y sustitúyalo por uno nuevo.

5 Coloque el nuevo filtró en el orificio y bajo gire el filtró a 45 Grades en el sentido de las agujas del reloj.

Gire a la izquierda para quitar el filtro.

GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS

Puede solucionar fácilmente muchos de los problemas habituales de los conservadores de vino, ahorrando el coste de una posible llamada al servicio técnico. Pruebe las siguientes sugerencias para ver si puede solucionar el problema antes de llamar al servicio técnico.

PROBLEMA POSIBLE CAUSA SOLUCION
El conservador de vino no funciona.	No está enchufado. El aparato está apagado. El disyuntor se ha disparado o se ha fundido un Fuseble.	Enchufe launidad. Pulse para encenderlaunidad. Compruebe el disyuntor y/o los fusibles.
El conservador de vino no está lo suficientemente frío.	El entorno externouedequireir un ajuste mayor. La puerta se abremuyamenso. La puerta no está cerrada completeness. La junta de la puerta no sellsa correctamente.	Compruebe el ajustede control del control de temperatura. Cierre bien la puerta. Compruebe la junta de la puerta.
El compresor se enciende y se apaga con Frequencia.	La energia ambiente es más alta de lo normal. Se ha;añado una gran*cantidad de contenido al conservador de vino. La puerta se abre muy a bajo. La puerta no está cerrada completeness. El control de la energia no está ajustado correctamente. La junta de la puerta no sellsa correctness.	Cierre bien la puerta. Compruebe la junta de la puerta.
Los ventiladores se encienden y se apagan con Frequencia.	Para hacer circular el aire y mantener la energia fijada en el interior del armario, los ventiladores deben encenderse y apagarse incluso cuando el compresor está apagado. Los ventiladores se encenderán y apagarán cuando el compresor está apagado aproximamente cada 10segundos, este se llama «Estado de semivocidad». Este ciclo es normal y está destinado tanto a hacer circular el aire como a garantizar el funciona continuo de los ventiladores. Si el ventilador se detiene completeness y no completes este ciclo, el ventilador no está operativo.
La luz no funciona.	No está enchufado. El disyuntor se ha disparado o se ha fundido un fusible. El botón de la luz está en «OFF».	Enchufe launidad. Compruebe el disyuntor y/o los fusibles.

Vibraciones.	El conservador de vino no está nivelado Las botellas vibran. Hay un objeto debajo del conservador de vino.	Compruebe que el conservador de vino está nivelado. Asegúrese de que las botellas no se tocan entre sí. Retire el objeto.
El conservador de vino parece hacer蟆ido ruido.	El conservador de vino no está nivelado.	Nivele el conservador de vino. El ruido occasionado por la vibración puede provenir del flujo del refrigerante, lo cual es normal. Al finalizar cada ciclo, es posible que escuche sonidos de gorgoteo causados por el flujo de refrigerante en el conservador de vino. La contracción y la expansión de las paredes interiores peuvent provocar ruidos de estallidos y crujidos.
La puerta no se cierra correctamente.	El conservador de vino no está;nivelado.La puerta está invertida y no está bien instalada.La junta está sucia.Los estantes están fuera de posición.	Nivele el conservador de vino.Cierre bien la puerta.Limpie la junta de la puerta.Coloque los estantes correctamente.
Código de error:E1-E2-E3-E4-E7-E8	Ha fallado un sensor.	Póngase en contacto con nosotros para una comida de servicios.
