Tipo de produto	Adega de vinho
Marca	Teka
Modelo	RVF 10051
Capacidade de armazenamento	30 garrafas (padrão)
Faixa de temperatura	5°C a 18°C
Ajuste de temperatura	Em incrementos de 1°C
Exibição	Comutável °C/°F
Iluminação interna	Sim, controle manual
Filtragem de ar	Filtro de carvão ativado, substituição anual
Tipo de refrigerante	R600a (inflamável)
Alimentação elétrica	220-240V ~ 50Hz, 13A
Tomada	3 pinos com terra
Compressor	Sim
Ventilador	Sim, ciclo semi-velocidade
Porta	Envidraçada com puxador inox
Prateleiras	Em madeira, ajustáveis
Pés	Ajustáveis (dianteiros)
Limpeza interna	Água morna e bicarbonato de sódio
Instalação	Livre ou embutido

Perguntas frequentes - RVF 10051 TEKA

O que fazer se minha adega de vinho não funcionar?

Verifique se o aparelho está ligado, se o botão de alimentação está aceso e se o disjuntor ou fusível não desarmou.

Por que a temperatura interna não está fria o suficiente?

Certifique-se de que a temperatura ambiente está na faixa recomendada (19-24°C), que a porta não é aberta com frequência e que a vedação da porta está bem selada.

O compressor para e reinicia com frequência, isso é normal?

Isso pode ser devido a uma temperatura ambiente elevada, uma grande quantidade de garrafas adicionadas ou abertura frequente da porta. Verifique também se a porta fecha corretamente.

Como limpar o interior da adega de vinho?

Desligue o aparelho, remova as garrafas e prateleiras. Limpe com uma solução de água quente e bicarbonato de sódio (2 colheres de sopa por xícara de água). Enxágue e seque.

A luz interna não acende, o que fazer?

Verifique se o aparelho está ligado, se o disjuntor não desarmou e se o botão de iluminação está na posição 'ON'.

Como trocar o filtro de carvão?

Remova as garrafas nas duas prateleiras na frente do filtro, remova as prateleiras. Gire o filtro 45° no sentido anti-horário para retirá-lo, substitua-o e gire 45° no sentido horário para travá-lo.

Por que há vibrações ou ruído?

Verifique se o aparelho está nivelado. Certifique-se de que as garrafas não se tocam. Ruídos de gorgolejo são normais (fluxo de refrigerante).

A porta não fecha corretamente, o que fazer?

Verifique se o aparelho está nivelado, se a vedação da porta está limpa e se as prateleiras estão bem colocadas. Se a porta foi invertida, verifique a instalação.

Que tipo de gás refrigerante é usado?

O refrigerante é inflamável (R600a). Os reparos devem ser feitos por pessoal autorizado. Não perfure o tubo de refrigeração.

O que significa o código de erro E1, E2, E3, E4, E7 ou E8?

Esses códigos indicam uma falha no sensor. Entre em contato com um serviço autorizado para reparo.

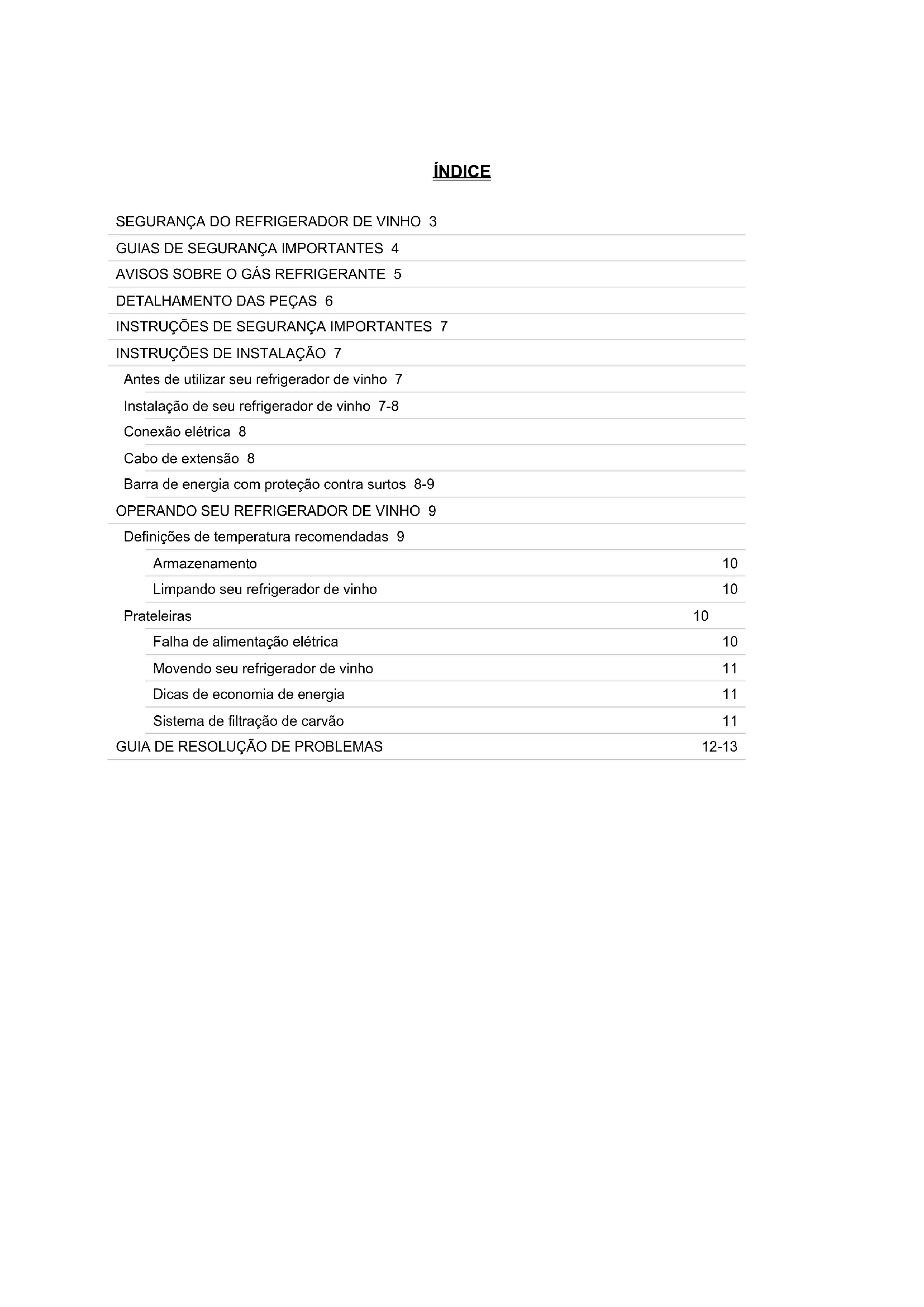

MANUAL DE UTILIZADOR RVF 10051 TEKA

FUNCIONAMENTO DO CONSERVADOR DE VINHO 9

FUNCIONAMENTO DO CONSERVADOR DE VINHO

DETALHAMENTO DAS PEÇAS 6

INSTRUÇÕES DE SEGURANÇA IMPORTANTES 7

INSTRUÇÕES DE INSTALAÇÃO 7

Antes de utilizar seu Refrigerador de vinho 7

Instalação de seu refrigerador de vinho 7-8

Conexão elétrica 8

Cabo de extensão 8

Barra de energia com proteção contra surtos 8-9

Definições de temperatura recomendadas 9

Armazenamento 10

Limpando seu refrigerador de vinho 10

Prateleiras 10

Falha de alimentação elétrica 10

Movendo seu refrigerador de vinho 11

Dicas de economia de energia 11

Sistema de filtração de carvão 11

GUIA DE RESOLUÇÃO DE PROBLEMAS 12-13

Sua segurança e a segurança de outros é muito importante.

Fornecemos muitas mensagens de segurança importantes neste manual e no seu aparelho. Sempre leia e obedeça todas as mensagens de segurança.

Este é o Símbolo de Alerta de Segurança. Este símbolo alerta você sobre riscos potenciais que podem matar ou lesionar você e outros. Todas as mensagens de segurança seguirão o Símbolo de Alerta de Segurança e qualquer uma das palavras "PERIGO", "AVISO" ou "ATENÇÃO".

PERIGO

Perigo significa que falha em cumprir com esta declaração de segurança pode resultar em lesão pessoal séria ou morte.

AVISO

Aviso significa que falha em cumprir com esta declaração de segurança pode resultar em danos extensivos no produto, lesão pessoal grave ou morte.

ATENÇÃO

Atenção significa que falha em cumprir com esta declaração de segurança pode resultar em lesão pessoal menor ou moderada, ou danos à propriedade ou no equipamento.

Todas as mensagens de segurança alertarão você sobre qual é o risco potencial, dirão a você como reduzir a chance de lesão e deixarão saber o que pode acontecer se as instruções não forem seguidas.

GUIAS DE SEGURANÇA IMPORTANTES

Antes de o aparelho ser utilizado, deve ser adequadamente posicionado e instalado conforme descrito neste manual. Sendo assim, leia cautelosamente o manual. Para reduzir o risco de incêndios, choque elétrico ou lesão ao utilizar o seu aparelho, siga estas precauções básicas, incluindo as seguintes:

PERIGO

• Conecte em uma tomada de três pinos aterrada, não remova o pino de aterramento, não utilize um adaptador e não utilize um cabo de extensão.
• Substitua todos os painéis antes da operação.
• Recomenda-se que um circuito separado sirva apenas o seu aparelho. Utilize tomadas que não possam ser desligadas por meio de um interruptor ou de uma corrente de acionamento.
• Nunca limpe as peças do aparelho com líquidos inflamáveis. Os fumos podem causar um risco de incêndio ou explosão. Não armazene nem utilize gasolina ou outros vapores e líquidos inflamáveis nas proximidades deste ou de qualquer outro aparelho. Os fumos podem causar um risco de incêndio ou explosão.
• Antes de proceder com as operações de limpeza e manutenção, assegure que a linha de alimentação da unidade seja desconectada.
• Não conecte nem desconecte a ficha elétrica quando suas mãos estiverem molhadas.
• Desconecte o aparelho ou desconecte a alimentação antes de limpar ou realizar manutenção. Falha em fazer isso pode resultar em choque elétrico ou morte.
• Não tente reparar ou substituir nenhuma parte do seu aparelho, a menos que seja recomendado especificamente neste material. Todos os outros reparos devem ser encaminhados a um técnico qualificado.

AVISO

• Utilize duas ou mais pessoas para movimentar e instalar o aparelho. Falha em fazer isso pode resultar em lesão nas costas ou outras lesões.
• Para assegurar uma ventilação apropriada para seu aparelho, a frente da unidade deve estar completamente desobstruída. Escolha uma área bem ventilada com temperaturas acima de 16°C (60°F) e abaixo de 32°C (90°F). Esta unidade deve ser instalada em uma área protegida de elementos como vento, chuva, sprays ou gotejamentos de água.
• O aparelho não deve estar localizado próximo a fornos, grelhas ou outras fontes de alto calor.
• O aparelho deve ser instalado com todas as conexões elétricas, água e dreno de acordo com os códigos estaduais e locais. Uma fonte elétrica padrão (220V/50Hz) adequadamente aterrada de acordo com o Código Elétrico Nacional e códigos e ordenanças locais é necessária.
• Não dobre ou esmague a fonte de alimentação do aparelho.
• O tamanho do fusível (ou disjuntor) deve ser de 13 amperes.
• É importante que o aparelho esteja nivelado para funcionar adequadamente. Você pode precisar fazer vários ajustes para nivelá-lo.
• Nunca permita que as crianças usem, brinquem ou entrem no aparelho.
• Não utilize agentes de limpeza à base de solventes ou abrasivos no interior. Esses limpadores podem danificar ou causar a descoloração do interior.
• Não utilize este aparelho para um propósito diferente do que o de seu propósito destinado.

GÁS REFRIGERANTE INFLAMÁVEL

PERIGO - Risco de incêndio ou explosão. Refrigerante inflamável utilizado.

Não utilize dispositivos mecânicos para acelerar o descongelamento do refrigerador. Não faça furos na tubulação refrigerante.

PERIGO - Risco de incêndio ou explosão. Refrigerante inflamável utilizado. Deve ser reparado apenas por pessoal de manutenção treinado. Não faça furos na tubulação refrigerante.

ATENÇÃO - Risco de incêndio ou explosão. Refrigerante inflamável utilizado. Consulte o manual de reparo/guia do proprietário antes de tentar fazer manutenção neste produto. Todas as precauções de segurança devem ser seguidas. ATENÇÃO - Risco de incêndio ou explosão. Descarte de propriedade de acordo com os regulamentos federais ou locais. Refrigerante inflamável utilizado.

ATENÇÃO - Risco de incêndio ou explosão devido a furos na tubulação refrigerante. Siga cautelosamente as instruções de manuseio. Refrigerante inflamável utilizado.

ATENÇÃO - Para prevenir que uma criança seja encurralada, mantenha fora do alcance das crianças e não nas proximidades do refrigerador.

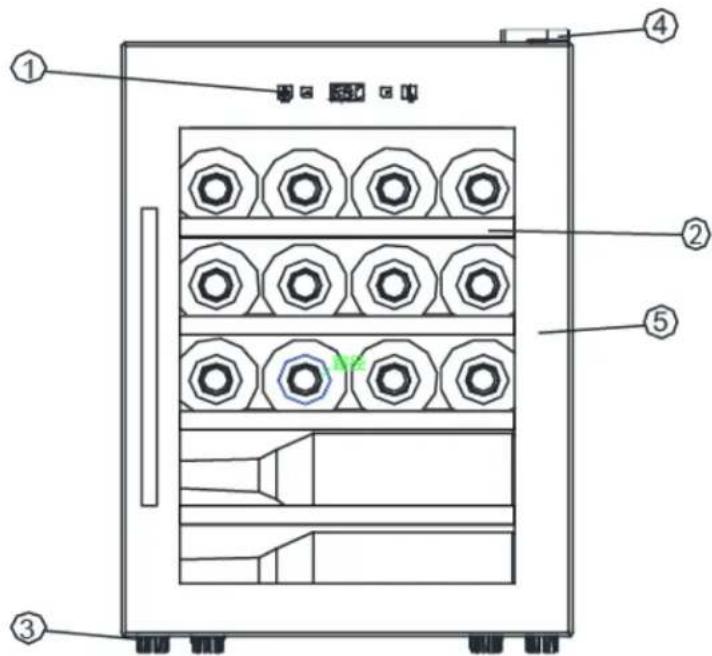

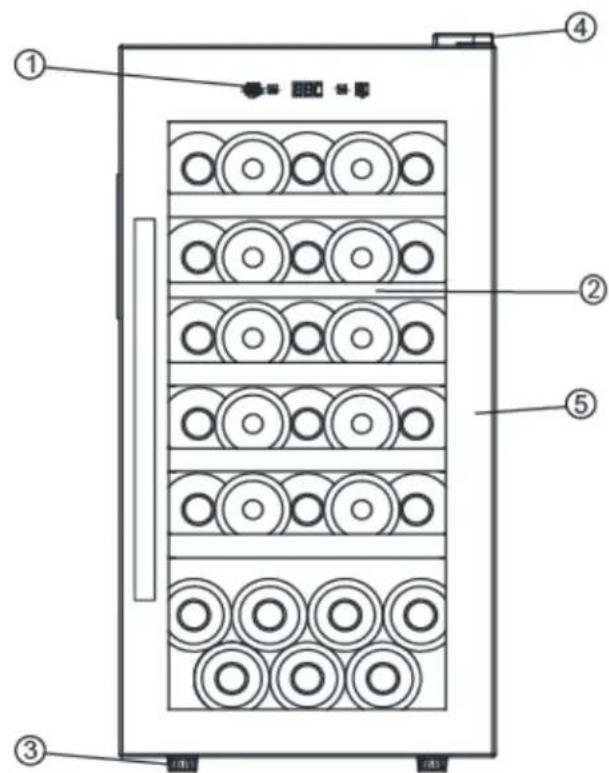

DETALHAMENTO DAS PEÇAS

1 Painel de comandos 4 Dobradiça superior 2 Prateleiras de madeira 5 Porta de vidro 3 Pernas de nivelamento

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

NAVISO

Para reduzir o risco de incêndios,CHOques eletricos ou ferimentos aoutilizar o seu aparecido, siga estas precauções tíbasicas:

Leia todas as instruções antes de utilizes o refrigerador de vinho.PERIGO ou AVISO: Risco de entalamento de crianças.O entalamento e asfixia de crianças não são problemas do passado. Aparelhos descartados ou abandonadosainda são perigosos.Antes de você jogar fora seu refrigerador de vinho antigo, remova a porta mas deixe as prateleiras no local de modo que as crianças não possam entraçar fácilmente.Nunca permita que as crianças usem, brinquem ou entrem para dentro do aparecido.Nunca limpe as peças do aparecido com láquidos inflâveis. Os fumos podem会影响 um risco de incêndioou explosão.Não armazene nem utilize gasolina ou outros vapeores e láquidos inflâveis nas proximidades deste ou dequalquer及其他 aparecido. Os fumos podem会影响 um risco de incêndio ou explosão.-Garde estas instruções-

INSTRUÇÕES DE INSTALAÇÃO

Antes de utilizar o refrigerador de vinho

• Remova a embalagem externa e interna.
• Verifique se você tem todas as seguintes peças:

Prateleiras, puxador de aço inoxidável, manual de instruções

• Antes de ligar o refrigerador de vinho à fonte de energia, deixe-o na posição vertical por aproximadamente 24 horas. Isso reduz a possibilidade de avarias no sistema de refrigeração causadas pelo manuseio durante o transporte.
• Limpe a superfície interna com um pano macio e água morna.
• Instale o puxador no lado esquerdo da porta.

Instalação do seu refrigerador de vinho

• Este aparelho é projetado para ser instalado em pé ou embutido.
• Coloque o seu refrigerador de vinho em um piso suficientemente forte para suportá-lo quando estiver cheio. Para nivelar o refrigerador de vinho, ajuste as pernas de nivelamento frontal na parte inferior do refrigerador.
• Coloque o refrigerador de vinho longe da luz solar direta e de fontes de calor (fogão, aquecedor, radiador etc.). A luz solar direta pode afetar o revestimento acrílico e as fontes de calor podem aumentar o consumo elétrico. As temperaturas ambientes extremamente frias também podem causar mau funcionamento do aparelho.
• Evite colocar o aparelho em áreas úmidas.
• Conecte o refrigerador de vinho a uma tomada de parede aterrada exclusiva e instalada adequadamente. Não corte nem remova, em circunstância alguma, o terminal de aterramento do cabo de alimentação. Quaisquer perguntas relativas à alimentação e/ou ligação à terra devem ser dirigidas a um eletricista certificado ou a um Centro de Serviço de Produtos Autorizado.

Conexão elétrica

Aviso: Uma utilização inadequada da ficha aterrada pode resultar no risco de choque elétrico. Se o cabo de alimentação estiver danificado, substitua-o em um centro de serviços autorizado.

Este aparelho deve ser aterrado adequadamente para sua segurança. O cabo de alimentação deste aparelho é equipado com uma ficha de três pinos que é compatível com tomadas de parede de três pinos padrão para minimizar a possibilidade de choque elétrico.

Não corte nem remova, em circunstância alguma, o terminal de terra do cabo de alimentação fornecido. Para segurança pessoal, este aparelho deve ser aterrado adequadamente.

Este aparelho requer uma tomada de aterramento elétrico padrão de 220V/50Hz com três pinos. Verifique a tomada e o circuito com um eletricista qualificado para assegurar que a tomada esteja aterrada adequadamente. Quando uma tomada de parede de três pinos padrão for encontrada, é sua responsabilidade e obrigação substituí-la com uma tomada de parede

de três pinos aterrada adequadamente. O cabo deve ser protegido atrás do aparelho e não deixado exposto ou suspenso para prevenir lesão acidental.

O aparelho deve sempre ser conectado em sua tomada elétrica individual com uma classificação de tensão que combina com o rótulo de classificação no aparelho. Isto fornece a melhor performance e previne o sobrecarregamento de circuitos de fiação da casa, o que poderia causar um risco de incêndio por superaquecimento. Nunca desconecte o aparelho ao puxar o cabo de alimentação. Sempre segure a ficha firmemente e puxe diretamente a partir do receptáculo. Repare ou substitua imediatamente todos os cabos de alimentação que foram desgastados ou de outra forma danificados. Não utilize um cabo que mostre ruturas ou danos de abrasão ao longo de seu comprimento ou em qualquer uma das extremidades. Ao mover o aparelho, tome cuidado para não danificar o cabo de alimentação.

Cabo de extensão

Devido aos riscos de segurança potenciais sob determinadas condições, recomenda-se expressamente que você não utilize um cabo de extensão com este aparelho. Todavia, se você precisar utilizar um cabo de extensão, é absolutamente necessário que seja um cabo de extensão de aparelho do tipo aterramento de 3 fios com uma conexão e tomada do tipo aterramento e que a classificação elétrica do cabo seja 220 volts e no mínimo 13 amperes.

Barra de energia com proteção contra surtos

A maioria dos aparelhos elétricos utiliza uma série de placas de comandos elétricas para operação. Essas placas são muito suscetíveis a surtos de energia e poderiam ser danificadas ou destruídas.

Se o aparelho estiver em uso normal em uma área ou se a sua cidade/país é suscetível a surtos de energia/blecautes, é sugerido que você utilize um protetor contra surtos de energia para todos os dispositivos/aparelhos eletrônicos que você utiliza. O protetor contra surtos que você selecionar deve ter um bloqueio contra surtos alto o suficiente para proteger o aparelho em que ele está conectado. Se você tiver alguma pergunta sobre o tipo e tamanho do protetor contra surtos necessário, entre em contato com um eletricista licenciado na sua área.

Danos devido a surtos de energia não são considerados um defeito com cobertura pelo fabricante e anularão a garantia do seu produto.

Recomenda-se que você instale o refrigerador de vinho em um local onde a temperatura ambiente esteja entre 19°C e 24°C (66°F e 75°F) e a umidade abaixo de 60%. Se a temperatura ambiente está acima ou abaixo das temperaturas recomendadas, a performance da unidade pode ser afetada. Por exemplo, colocar sua unidade em condições frias ou quentes extremas pode fazer com que as temperaturas flutuem. A faixa de 5°C a 18°C (41°F a 65°F) pode não ser alcançada.

Definições de temperatura recomendadas

Conservação de vinho: 12°C a 14°C (53°F a 57°F)

Vinhos rosados e espumantes: 5°C a 8°C (41°F a 46°F)

Vinhos secos/brancos: 9°C a 12°C (48°F a 53°F)

Vinhos vermelhos: 14°C a 18°C (59°F a 65°F)

*A temperatura pode variar entre ≤ ±2°C

Faixa de definição de temperatura: 5 a 18°C (41 a 65°F)

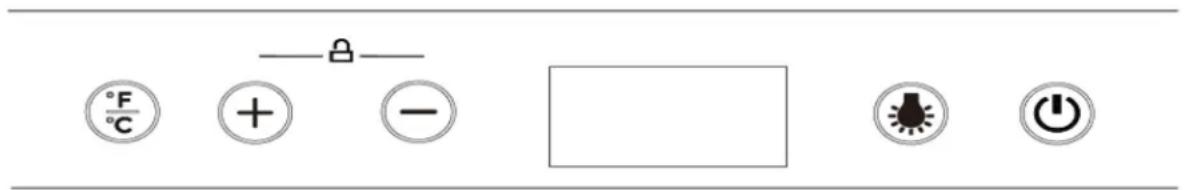

	Acende ou apaga a luz interna
+ -	Ajusta a temperatura em incrementos de um (1) grau Ajusta a temperatura em decrécimos de um (1) grau
°F/C	Alternha o visor de temperatura entre Celsius e Fahrenheit
	Prime por tão segundos para ligar/desligar o aparelho

Armazenamento

Muitas garrafas podem se diferenciar em tamanho e dimensões. Sendo assim, o número real de garrafas que você pode armazenar pode variar. Você pode colocar 32 garrafas padrão em RVF 10032 e 51 garrafas em RVF 10051.

Limpando seu refrigerador de vinho

Desligue a energia, desconecte o aparelho e remova todos os itens, incluindo as prateleiras. Lave as superfícies no interior com uma solução de água morna e bicarbonato de sódio. A solução deve ser cerca de duas colheres de sopa de bicarbonato de sódio para um copo de água.

Lave as prateleiras com uma solução de detergente neutro. Ao limpar a área dos controles ou outras peças elétricas, torça bem a esponja ou pano para que não tenha excesso de água.

Lave o exterior do armário com água morna e um detergente neutro líquido. Enxágue bem e limpe a seco com um pano macio. Não utilize palha de aço ou escova de aço no aço inox. Isso contaminará o aço inox com partículas de aço, podendo ocorrer ferrugem.

Prateleiras

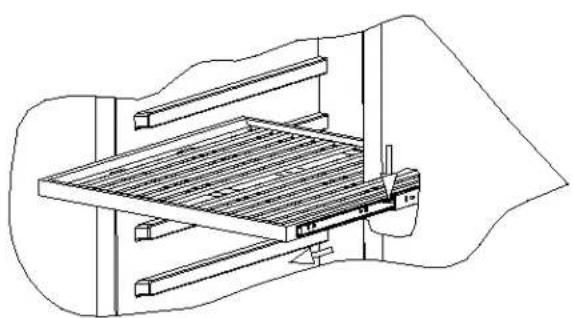

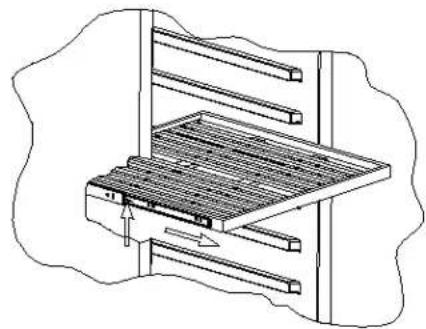

Para remover as prateleiras do trilho, puxe cada prateleira para fora até o poste da prateleira, conforme mostrado na figura A. Levante novamente, em seguida puxe lentamente a prateleira para fora, conforme mostrado na figura B.

Figura A

Figura B

Falha de alimentação elétrica

A maioria das falhas da alimentação elétrica é corrigida no espaço de algumas horas e não deve afetar a temperatura do seu aparelho, desde que reduza o número de vezes que a porta é aberta. Se a energia ficar desligada durante um período de tempo maior, é necessário fazer as medidas adequadas para proteger o seu conteúdo.

Movendo seu Refrigerador de vinho

• Remova todos os itens (garrafas)
• Prenda firmemente todos os itens soltos (prateleiras) dentro do seu aparelho. Vire a perna ajustável até a base para evitar danos.
• Prenda a porta de forma que se mantenha fechada.
• Certifique-se que o aparelho fica seguro e na posição vertical durante o transporte. Se vocês absolutamente precisarem transportar o refrigerador horizontalmente, transporte o refrigerador apoiando a parte de trás (porta para cima). Para além disso, proteja o exterior do aparelho com um cobertor ou algo semelhante.

Dicas de economia de energia

O refrigerador de vinho deve ser colocado na zona mais fresca do ambiente, afastado de aparelhos que geram calor e da luz solar direta.

Sistema de filtração de carvão

Seu vinho é um produto vivo que respira através da rolha da garrafa. Para preservar a qualidade e fazer de seus vinhos finos, eles devem ser armazenados nas condições de temperatura e ambiente ideais. Sua adega é equipada com um sistema de filtro de carvão ativo para assegurar pureza do ar, eficiência de refrigeração e para manter uma cabine livre de odor para o armazenamento de seus vinhos finos. A montagem do filtro está localizada no painel dentro de sua adega.

Mantenha em mente que este filtro deve ser alterado a cada 12 meses.

1 Remova as garrafas de vinho armazenadas nas\ duas (2) prateleiras na fronte do filtro.

2 Remova as prateleiras e coloque de lado para\ serem substituidas antes você ter trocado o filtro.

3 Secure o filtro e gire-o em 45 graus no sentido anti- horário e em seguida puxe para fora.

4 Remova o filtro existente e substitua com um novo.

5 Coloque um novo filtrlo no orifácio e em seguida, gire o filtrlo em 45 graus no sentido horário.

GUIA DE RESOLUÇÃO DE PROBLEMAS

Muitos problemas do Refrigerador de Vinho são facilmente resolvidos, o que pode poupar o custo de uma possível chamada para apoio ao cliente. Antes de fazer a chamada, tente as soluções abaixo para resolver o problema.

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
o refrigerador não opera.	Não está ligado à tomada.O aparecido está desligado.O disjuntor disparou ou existe um fusível queimado.	Conecte a unidade.Prime para ligar a unidade.Verifique o disjuntor e/ou fusíveis.
o refrigerador não está suficientemente frio.	O ambiente externo pode exigir uma definição superior.A porta é aberta demasiadas vezes.A porta não está completely fechada.A vedação da porta não veda corretoamente.	Verifique a definição do controlo da temperatura.Felese a porta adequadamente.Verifique o anel de vedação.
O compressor liga-se eDSLiga-sefreqamente.	A temperatura ambiente é superior ao habitual.Uma grande quantidade de conteúdo foi adiconda ao refrigerador.A porta é aberta demasiadas vezes.A porta não está completely fechada.O controlo da temperatura não está definido corretoamente.A vedação da porta não veda corretoamente.	Felese a porta adequadamente.Verifique o anel de vedação.
Os ventiladores ligam-se eDSLigam-sefreqamente.	Para circular o ar e fazer a temperatura interna da cabina, os ventiladores devem ser ligados e desligados mesmo quando o compressor está desligado.Os ventiladores são LIGADOS e DESLIGADOS quando o compressor estiver desligado aproximamente a cadadez segundos,也是如此 chamado "Estado de semi-velocidade". Este ciclo é normal e com o propósito de circular o ar e assegurar o estado operacional continuado dos ventiladores. Se o ventilador é parado Completely e não conclusu este ciclo, o ventilador não está operacional.
A luz não funciona.	Não está ligado à tomada.O disjuntor disparou ou existe um fusível queimado.O botão da luz está "OFF" (desligado).	Conecte a unidade.Verifique o disjuntor e/ou fusíveis.
Vibrações.	O refrigerador não está nivelado As garrafas está vibrando. Há um objeto sob o refrigerador.	Verifique para assegurar que o refrigerador está nivelado. Certificque-se que as garrafas não tosem uma à另一边. Remova o objeto.
O refrigerador parece fazer muito barulho.	O refrigerador não está nivelado.	Nivele o refrigerador. O ruído pode ser causado pelo fluxo do refrigerante, ou que é normal. À medida que cada ciclo termina, é possível que ouça algo a borbulhar; isto é causado pelo fluxo do refrigerante no seu refrigerador. A contração e expansão das paredes interiores podem会影响ar estalidos e crepitização.
A porta não fecha completeness.	O refrigerador não está nivelado. A porta foi invertida e não foi devidamente instalada. AVEDAZão está suja. As prateleiras não está na posicao correta.	Nivele o refrigerador. Feche a porta adequadamente. Limpe o anel de vestação. Coloque as prateleiras adequadamente.
Cóppo de erró: E1-E2-E3- E4-E7-E8	Um sensor falhou.	Entre em contacto para uma chamada para apoio a cliente.
