MANUAL DE USUARIO RVI 30097 GBK TEKA

EL CONSERVADOR DE VINO

MODELO: RVI 30097 GBK

ANTES DE UTILIZARLO, POR FAVOR LEA Y SIGA TODAS LAS NORMAS DE SEGURIDAD Y LAS INSTRUCCIONES DE USO.

¡ADVERTENCIA!

• Para evitar que se dañe la junta de la puerta, asegúrese de tener la puerta completamente abierta cuando saque los estantes del compartimento de las guías.
• El aparato se debe colocar de forma que se pueda acceder al enchufe. Suelte el cable eléctrico. Mueva el armario a su ubicación final. No mueva el armario mientras esté cargado de vino. Podría deformarse. La bodega se debe colocar en un lugar adecuado para evitar tocar el compresor con la mano.
  Los niños deben ser vigilados para que no jueguen con el aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona con cualificación similar para evitar riesgos.
  Este aparato puede utilizarse por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, siempre que se encuentren bajo supervisión y no jueguen con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.
  Para evitar la contaminación del vino, por favor respete las siguientes instrucciones:
• Dejar la puerta abierta durante mucho tiempo puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.
• Limpie regularmente las superficies que puedan entrar en contacto con las botellas y los sistemas de drenaje accesibles.
• Si el aparato de refrigeración se deja vacío durante mucho tiempo, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se forme moho dentro del mismo.
• ADVERTENCIA: Mantenga las aberturas de ventilación, en la carcasa del aparato o en la estructura incorporada, libres de obstáculos.
• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, distintos de los recomendados por el fabricante.
• ADVERTENCIA: No dañe el circuito de refrigeración.
• ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de vino del electrodoméstico, a menos que sean del tipo recomendado por el fabricante.
  No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.
  Este aparato está destinado a utilizarse en aplicaciones domésticas y similares como
• zonas de cocina del personal en tiendas, oficinas y otros entornos de trabajo;
• granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos tipo bed and breakfast;
• restauración y otras aplicaciones similares no relacionadas con la venta al por menor.
• ADVERTENCIA: Para evitar cualquier tipo de peligro debido a la inestabilidad del aparato, este se debe montar siguiendo las instrucciones.

POR FAVOR, NO INTENTE ENCHUFAR O ALARGAR EL CABLE BAJO NINGÚN CONCEPTO.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

√ADVERTENCIA√

Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar el aparato, siga estas precauciones básicas:

Lea todas las instrucciones antes de utilizar el Conservador de vino.PELIGRO o ADVERTENCIA: Riesgo de atrapamiento de niños.El atrapamiento y la asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos, aunque «solo estén en el garaje unos días».Antes de tirar su antiguo conservador de vino: Quite la puerta. Deje los estantes en su lugar para que los niños no se suban fácilmente al interior.Nunca permita que los niños operen, jueguen o gateen hasta dentro del aparato.No limpie nunca las piezas del aparato con líquidos inflamables. Los gases pueden crear peligro de incendio o explosión.No almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro aparato. Los gases pueden crear peligro de incendio o explosión.Si el refrigerante de estos aparatos es R600a , no deben colocarse artículos inflamables y explosivos en el armario o cerca de él, para evitar que se produzca un incendio o una explosión.-Guarde estas instrucciones-

Este aparato de refrigeración no es adecuado para congelar alimentos.

INSTRUCCIONES DE INSTALACIÓN

Antes de usar el conservador de vino

• Retire el embalaje exterior e interior.
• Antes de conectar el conservador de vino a la fuente de alimentación, déjelo en posición vertical durante aproximadamente 2 horas. Esto reducirá la posibilidad de un mal funcionamiento del sistema de refrigeración por la manipulación durante el transporte.
• Limpie la superficie interior con agua tibia utilizando un paño suave.
• Este aparato está destinado a utilizarse en aplicaciones domésticas y similares como
• zonas de cocina del personal en tiendas, oficinas y otros entornos de trabajo;
• granjas y por clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos tipo bed and breakfast;
• restauración y otras aplicaciones similares no relacionadas con la venta al por menor.

- Cuando vaya a desechar el aparato, por favor elija un lugar autorizado.

Instalación del conservador de vino

• Este aparato está diseñado para instalarse de manera integrada (totalmente empotrado) (Consulte la ubicación del adhesivo en la parte posterior de este aparato).
• Este aparato está destinado exclusivamente al almacenamiento de vino.
• Coloque el conservador de vino en un suelo que sea lo suficientemente fuerte como para soportarlo cuando esté completamente cargado. Para nivelar su conservador de vino, ajuste la pata de nivelación delantera en la parte inferior del conservador de vino.
• Este aparato utiliza un refrigerante inflamable. Por tanto, no dañe nunca la tubería de refrigeración durante el transporte. Coloque el conservador de vino lejos de la luz solar directa y de fuentes de calor (estufa, calentador, radiador, etc.). La luz solar directa puede afectar al revestimiento acrílico y las fuentes de calor pueden aumentar el consumo eléctrico. Las temperaturas ambientales extremadamente frías también pueden hacer que la unidad no funcione correctamente.
• Evite situar la unidad en zonas húmedas.
• Enchufe el conservador de vino en un enchufe de pared de uso exclusivo para el mismo. Asegúrese de que está correctamente instalado y con conexión a tierra. En ningún caso corte o retire la tercera clavija (de tierra) del cable de alimentación. Cualquier pregunta relacionada con la alimentación y/o la conexión a tierra debe dirigirse a un electricista certificado o a un centro de servicio de productos autorizado.

Atención

• Guarde el vino en botellas cerradas;
• No sobrecargue el armario;
• No abra la puerta a menos que sea necesario;
• No cubra los estantes con papel de aluminio o cualquier otro material que pueda impedir la circulación del aire;
• En caso de que el conservador de vino se almacene sin utilizar durante largos períodos, se sugiere, después de una cuidadosa limpieza, dejar la puerta entreabierta para permitir que el aire circule en el interior del armario con el fin de evitar posibles formaciones de condensación, moho u olores.

Límites de la temperatura ambiente

Este aparato está diseñado para funcionar a las temperaturas ambiente especificadas por su clase de temperatura marcada en la placa de características.

Clase	Símbolo	Rango de temperaturas ambientales (°C)
Temperatura extendida	SN	+ 10 a + 32
Templada	N + 16 a	+ 32
Subtropical	ST + 16 a	+ 38
Tropical	T + 16 a	+ 43

FUNCIONAMIENTO DEL CONSERVADOR DE VINO

Los mandos de su conservador de vino (la zona superior y la zona central)

TEKA

1) Botón « 3s Para controlar la alimentación de esta unidad, ON/OFF (mantenga pulsado este botón durante aproximadamente 3 segundos).

2) Botón «»+ Para ajustar la temperatura de la cámara superior. (Pulse una vez el botón, la temperatura aumentará 1 °C)

3) Botón «» Para ajustar la temperatura de la cámara central. (Pulse una vez el botón, la temperatura disminuirá 1 °C)

4) Ventana de visualización LED Muestra la temperatura de la zona superior.

5) Ventana de visualización LED Muestra la temperatura de la zona central.

6) Botón «Sirve para controlar la luz interior, para encenderla y apagarla. (Si se pulsa este botón, la luz interior no se controlará a través del interruptor de láminas, y seguirá encendiéndose).

7) Luz indicadora Pantalla de compresor en funcionamiento.

Ajuste de los controles de temperatura

Cada compartimento de refrigeración del conservador de vino (superior y central) se controla de forma independiente. Para ajustar la temperatura:

Conecte el cable de alimentación a una toma de corriente con conexión a tierra. En caso de interrupción del suministro eléctrico.

- Al pulsar el botón (+) o (-), el sistema entrará automáticamente en el modo de configuración en el compartimiento superior o central. El LED parpadeará y mostrará la temperatura ajustada. Pulse una vez el botón, la temperatura disminuirá o aumentará 1 °C. Después de dejar de pulsar el botón durante 5 segundos, la figura del LED dejará de parpadear, entonces saldrá del modelo de ajuste.

Compartimento superior: La temperatura se puede ajustar entre 5 °C y 18 °C. Compartimento central: La temperatura se puede ajustar entre 5 °C y 10 °C.

- Si desea revelar la temperatura real, mantenga pulsado el botón « » (ARRIBA) o « —» (ABAJO) durante 3 segundos, el LED parpadará y mostrará la temperatura real. Tras dejar de pulsar el botón durante 5 segundos, la figura del LED dejará de

parpadear y volverá a mostrar la temperatura ajustada.

Los mandos de su conservador de vino (la zona inferior)

1) Luz indicadora Pantalla de compresor en funcionamiento.
2) Ventana de visualización LED Muestra la temperatura de la zona inferior.
3) Botón « »(derecha) Para ajustar la temperatura de la cámara inferior. (Pulse una vez el botón, la temperatura aumentará 1 °C)
4) Botón «»(derecha) Para ajustar la temperatura de la cámara inferior. (Pulse una vez el botón, la temperatura disminuirá 1 °C)

Ajuste de los controles de temperatura

- Para ajustar la temperatura: Conecte el cable de alimentación a una toma de corriente con conexión a tierra. En caso de interrupción del suministro eléctrico.

- Al pulsar el botón (+) o (−), el sistema entrará automáticamente en el modo de configuración del compartimento inferior. El LED parpadeará y mostrará la temperatura ajustada.

Pulse una vez el botón, la temperatura disminuirá o aumentará 1°C. Después de dejar de pulsar el botón durante 5 segundos, la figura del LED dejará de parpadear, entonces saldrá del modelo de ajuste.

• La temperatura se puede ajustar entre 10 °C y 18 °C.
• Este aparato memoriza y guarda la temperatura ajustada. En caso de apagón, la unidad vuelve al ajuste de temperatura anterior al corte de luz.

La fuente de luz solo puede reemplazarla (solo LED) un profesional.

Este producto contiene una fuente de luz de clase de eficiencia energética G.

Luz interior

• Para reducir el consumo de energía, este conservador de vino apagará automáticamente las luces LED tras de 10 minutos.
• También es posible que la luz LED permanezca encendida continuamente. Para ello, mantenga pulsado el botón «LIGHT» (LUZ) durante 5 segundos, la pantalla mostrará «LP». Después de 4 segundos, la pantalla volverá a la normalidad y la luz permanecerá encendida hasta que se apague manualmente.
• Si quiere volver atrás y ahorrar energía (recomendado), mantenga pulsado el botón «LIGHT» (LUZ) durante 5 segundos, la pantalla mostrará «LF». Después de 4 segundos la pantalla volverá a la normalidad, y la luz se apagará automáticamente después de 10 minutos.

Funciones

- Función de recogida de temperatura

En el caso de una interrupción de la energía, el conservador de vino puede recordar los ajustes de temperatura anteriores, y cuando se restablezca la energía, la temperatura del conservador de vino volverá a la misma temperatura de ajuste que cuando estaba

apagado.

- Alarma de temperatura

Si la temperatura interior es superior a 23 °C, se mostrará «HI» en el panel de la pantalla, y sonará una señal acústica de manera continua tras una hora. Esta señal informa de que la temperatura interior es demasiado alta, por favor, compruebe el motivo.

Si la temperatura interior es inferior a 0 °C, se mostrará «LO» en el panel de la pantalla, sonará la señal acústica y el indicador de averías se encenderá al mismo tiempo.

Nota

- Si la unidad se desenchufa, se va la luz o se apaga, debe esperar de 3 a 5 minutos antes de reiniciar la unidad. Si intenta reiniciar el conservador de vino antes de este tiempo, no se pondrá en marcha.

- Cuando utilice el conservador de vino por primera vez o reinicie el mismo después de haber estado apagado durante mucho tiempo, podría haber una variación de algunos grados entre la temperatura que seleccione y la indicada en el indicador LED. Esto es normal y se debe a la duración del tiempo de activación. Una vez que el conservador de vino esté funcionando durante unas horas, todo volverá a la normalidad.

Estantes

- Para evitar que se dañe la junta de la puerta, asegúrese de tener la puerta completamente abierta cuando saque los estantes del compartimento de las guías.

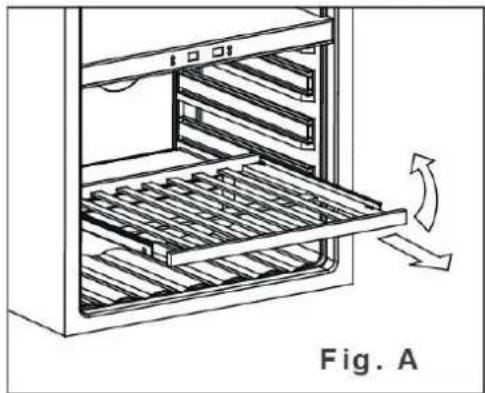

- Para retirar los estantes:

1. Extienda completamente el estante que desea retirar (Fig. A).

2. Levante la parte delantera del estante (Fig. A).

3. Sujetando el riel del estante, empuje el estante hacia adentro y luego hacia arriba para liberarlo de los amortiguadores traseros. (Fig. B)

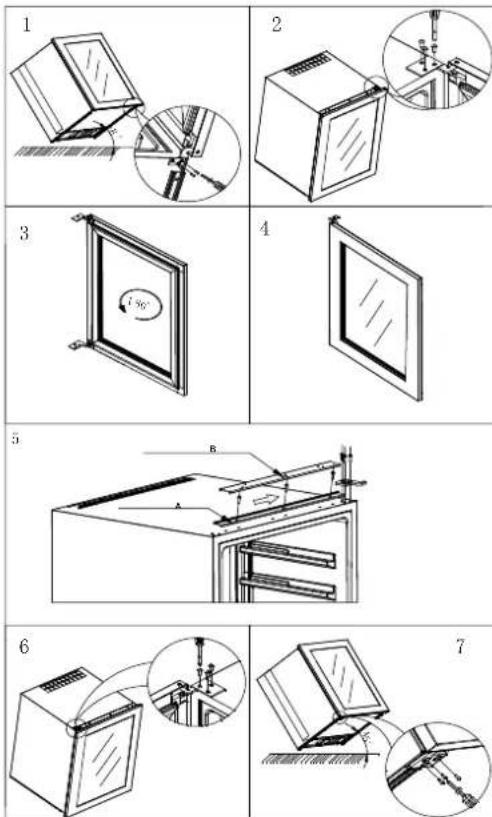

Cómo cambiar la apertura de la puerta

La puerta se puede cambiar del lado izquierdo y derecho. No hay ningún requisito especial, la puerta se abre completamente desde el lado izquierdo. Si necesita abrir desde el lado derecho, consulte la siguiente indicación:

1. Incline el conservador de vino 45 grados, saque los tornillos de la bisagra inferior derecha con un destornillador (Fig.1).
2. Nivele el conservador de vino. Sostenga la puerta y saque los tornillos de la bisagra superior derecha con un destornillador, luego retire la puerta, ponga el seguro de la puerta, gire la puerta 180 grados (Fig.2, Fig.3 y Fig.4).
3. Quite el bloque limitado B según las flechas del cuadro, después suelte todos los tornillos en el bloque limitado A, y quite el bloque limitado A. Instale el bloque limitado A en el lado derecho con los tornillos, después instale el bloque limitado B y ajuste la puerta con los tornillos (véase Fig.5, Fig.6 y Fig.7).

Nota: Esta operación debe realizarse entre dos personas.

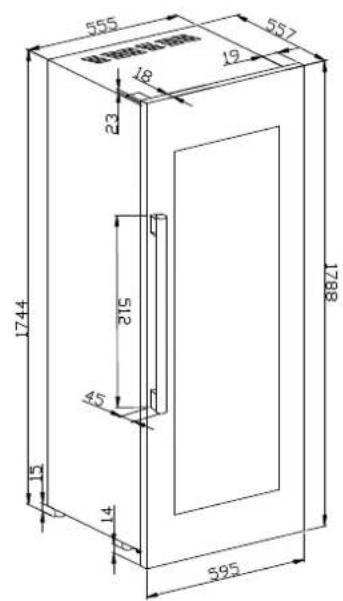

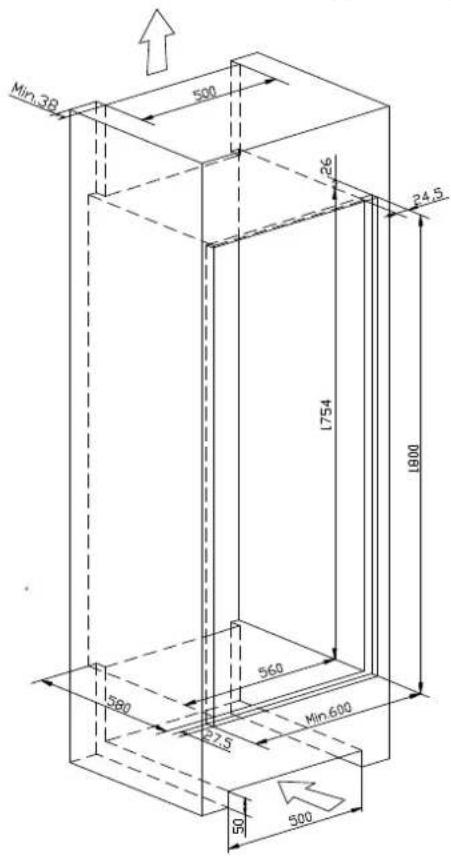

Especificaciones de instalación para empotrar el armario

Min.38 500 26 24.5 1754 1900 560 580 22.5 Min.600 50 500

555 18 23 1744 15 14 595 557 19 215 45 1788

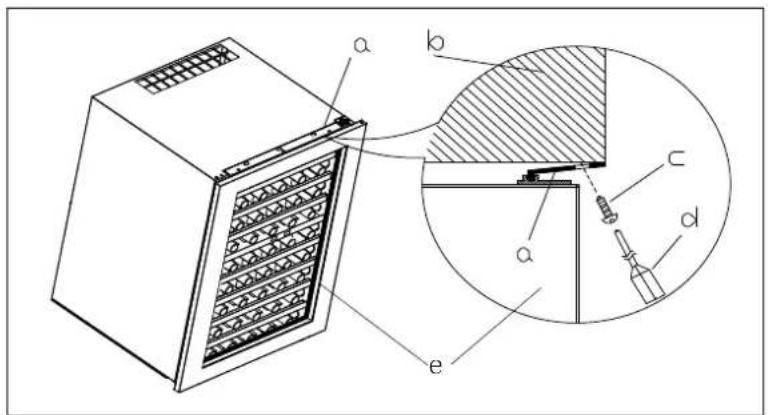

1. Después de instalar el conservador de vino en el armario de la cocina, ajuste el bloque limitado (a) cerca del armario de la cocina (b).

2. Fije los 3 tornillos a través del bloque limitado (a) en el armario de la cocina (b). Por favor, consulte la imagen de abajo para su referencia.

a. Bloque limitado Conservador de vi

b. Armario de la cocina

c. Tornillo

d. Destornillador e.

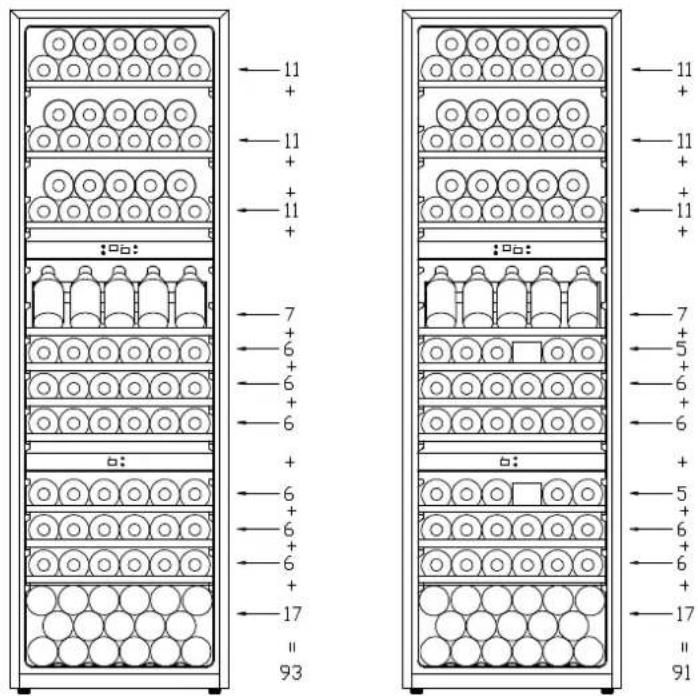

> Diagrama de almacenamiento

(para botellas de Burdeos de 750 ml)

Sin caja húmeda Con caja húmeda

11 + 11 + 11 + 7 + 6 + 6 + 6 + 6 + 6 + 6 + 17 11 + 11 + 11 + 7 + 5 + 6 + 6 + 5 + 6 + 6 + 17 11 93 91

La configuración de mayor ahorro de energía requiere que no se coloque ninguna caja de alimentos en el producto.

Limpieza del conservador de vino

• Apague el aparato, desenchúfelo y retire todos los elementos, incluidos los estantes y la rejilla.
• Lave las superficies interiores con una solución de agua tibia y bicarbonato de sodio. La solución debe ser de unas 2 cucharadas de bicarbonato de sodio por cada litro de agua.
• Lave los estantes con una solución de detergente suave.
• Escurra el exceso de agua de la esponja o del paño cuando limpie la zona de los mandos, o cualquier parte eléctrica.
• Lave el armario por la parte exterior con agua tibia y detergente líquido suave. Aclarar bien y secar con un paño limpio y suave.

Corte de alimentación

- La mayoría de los fallos de alimentación se corrigen en pocas horas y no deberían afectar a la

temperatura de su aparato si minimiza el número de veces que se abre la puerta. Si la electricidad va a estar cortada durante un período de tiempo prolongado, debe tomar las medidas adecuadas para proteger su contenido.

Período de vacaciones

• Vacaciones cortas: Deje el conservador de vino en funcionamiento durante las vacaciones de menos de tres semanas.
• Vacaciones largas: Si el aparato no se va a utilizar durante varios meses, retire todos los objetos y apague el aparato. Limpie y seque bien el interior. Para evitar los olores y la aparición de moho, deje la puerta ligeramente abierta: bloquéela si es necesario.

Cómo trasladar el conservador de vino

• Retire todos los elementos.
• Fije con cinta adhesiva todos los objetos sueltos (estantes) dentro del aparato.
• Gire la pata ajustable hasta la base para evitar daños.
  • Cierre la puerta con cinta adhesiva.
• Asegúrese de que el aparato se mantiene en posición vertical durante el transporte. Proteja también el exterior del aparato con una manta o elemento similar.

Consejos de ahorro de energía

- El conservador de vino debe situarse en la zona más fresca de la habitación, lejos de los electrodomésticos que producen calor y fuera de la luz solar directa.

Se recomiendan las siguientes temperaturas (aproximadas) para el consumo de vino:

• Para almacenar TODO TIPO DE VINOS 12 – 14 °C
  ○ Champán NV, espumoso 6 °C
  ○ Champán Vintage 10 °C
  ○ Vino blanco seco Semillón, Sauvignon Blanc 8 °C
  ○ Vino blanco seco Gewürztraminer, Riesling 10 °C
  ○ Chardonnay blanco seco 10 °C
  ○ Vintage Chardonnay 14 °C
  o Sauternes vino blanco dulce Monbazillac, vino de 10 °C cosecha tardía
  ○ Vinos blancos dulces Sauternes de crianza 14 °C
• Beaujolais 13 °C
  ○ Vino tinto Pinot Noir 16 °C
  ○ Vino tinto Pinot Noir de crianza 18 °C
  ○ Garnacha roja, Syrah 16 °C
  ○ Tinto Cabernet, Merlot, francés, australiano, neozelandés, 18 °C chileno, argentino, italiano, español, californiano

¿TIENE PROBLEMAS CON EL CONSERVADOR DE VINO?

Puede solucionar fácilmente muchos de los problemas habituales de los conservadores de vino, ahorrando el coste de una posible llamada al servicio técnico. Pruebe las siguientes sugerencias para ver si puede solucionar el problema antes de llamar al servicio técnico.

GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS

PROBLEMA	POSIBLE CAUSA
El conservador de vino no funciona.	No está enchufado.El aparato está apagado.El disyuntor se ha disparado o se ha fundido un fusible.
El conservador de vino no está lo suficientemente frío.	Compruebe el ajuste del control de temperatura.El entorno externo puede requerir un ajuste mayor.La puerta se abre muy a menudo.La puerta no está cerrada completamente.La junta de la puerta no sella correctamente.
Se enciende y apaga con frecuencia. La temperatura ambiente es más alta de lo normal.Se ha añadido una gran cantidad de contenido al conservador de vino.La puerta se abre muy a menudo.La puerta no está cerrada completamente.El control de la temperatura no está ajustado correctamente.La junta de la puerta no sella correctamente.
La luz no funciona.	No está enchufado.El disyuntor se ha disparado o se ha fundido un fusible.La bombilla se ha fundido.El botón de la luz está en «OFF».
Vibraciones. Compruebe que el conservador de vino está nivelado.
El conservador de vino parece hacer demasiado ruido.	El ruido ocasionado por la vibración puede provenir del flujo del refrigerante, lo cual es normal.Al finalizar cada ciclo, es posible que escuche sonidos de gorgoteo causados por el flujo de refrigerante en el conservador de vino.La contracción y la expansión de las paredes interiores pueden provocar ruidos de estallidos y crujidos.El conservador de vino no está nivelado.
La puerta no se cierra correctamente.	El conservador de vino no está nivelado.La puerta estaba invertida y no estaba bien instalada.La junta está sucia.Los estantes están fuera de posición.

Los termostatos, los sensores de temperatura, las placas de circuito impreso y las fuentes

de luz están disponibles durante un periodo mínimo de siete años tras la comercialización de la última unidad del modelo.

Los tiradores de las puertas, las bisagras de las puertas, las bandejas y las cestas durante un período mínimo de siete años y las juntas de las puertas durante un período mínimo de 10 años, tras la comercialización de la última unidad del modelo.

Antes de desechar el aparato.

1. Desconecte el enchufe principal de la toma de corriente.
2. Corte el cable principal y deséchelo.

Eliminación correcta de este electrodomé stico

Este sí mbolo en el producto, o en su embalaje, indica que este producto no puede tratarse como residuo domé stico. Debe llevarse al punto de recogida de residuos adecuado para el reciclaje de aparatos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de los residuos de este electrodomé stico. Para obtener información más detallada sobre el reciclaje de este electrodomé stico, por favor póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos domé sticos o con la tienda donde compró el electrodomé stico.
