MANUAL DE USUARIO VPC12WPO VIEWSONIC

Módulo de PC de entrada de ranura

Guía de inicio rápido

Interfaz

Salida de línea IR USB2.0RJ45 on de

3,5 Almacenamiento

Entrada HDMI USB3.0 de micrófono

LED de unidad de disco duro
Indicador LED PWR

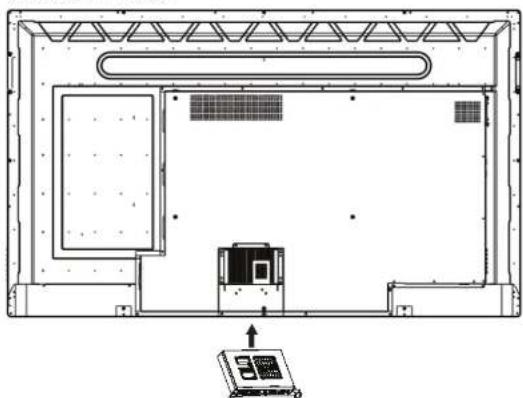

Instalación

CDE7500 / IFP7500

PC con entrada de ranura opcional

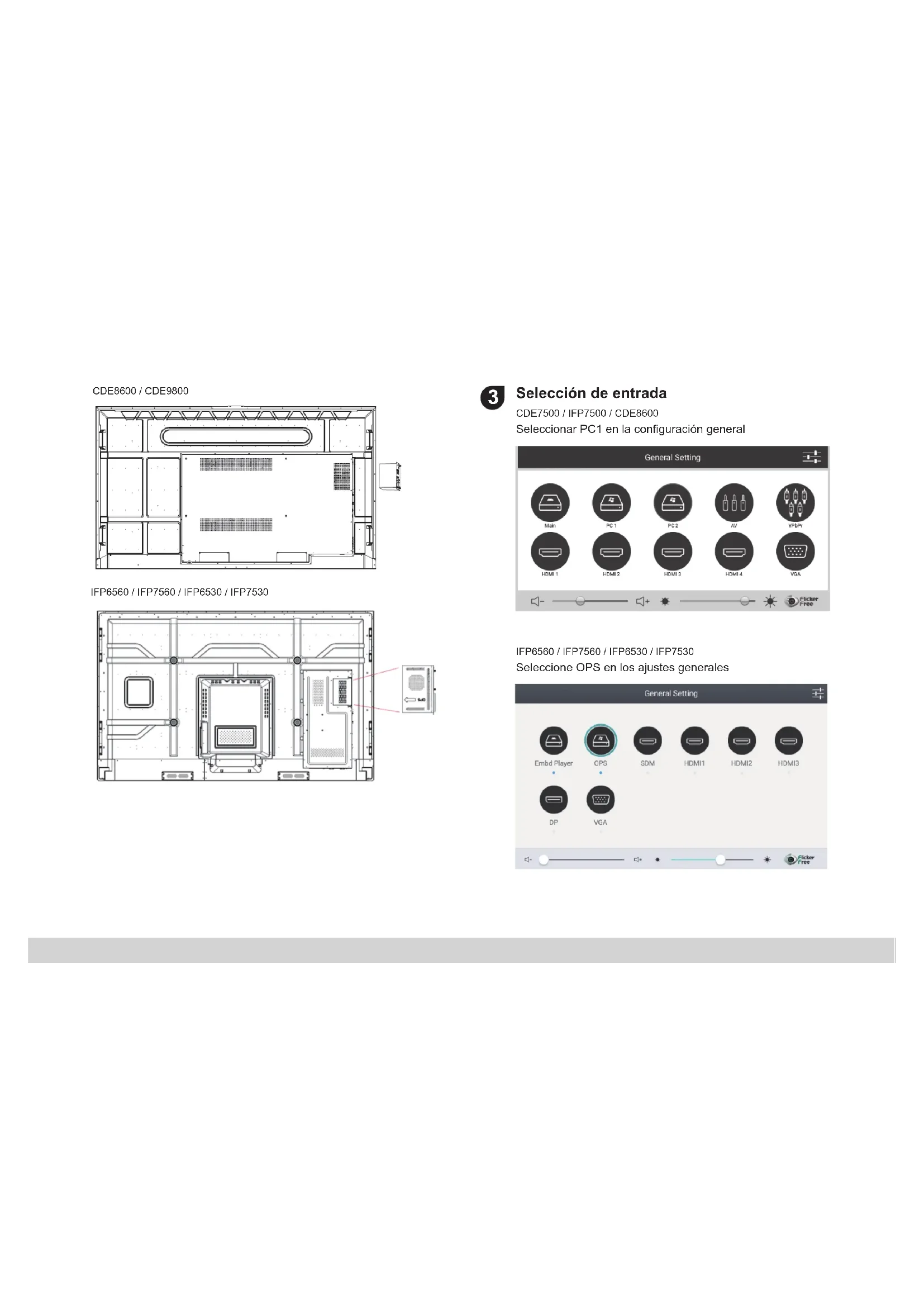

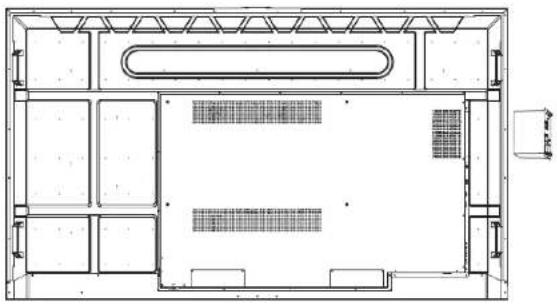

CDE8600 / CDE9800

3 Selección de entrada

CDE7500 / IFP7500 / CDE8600

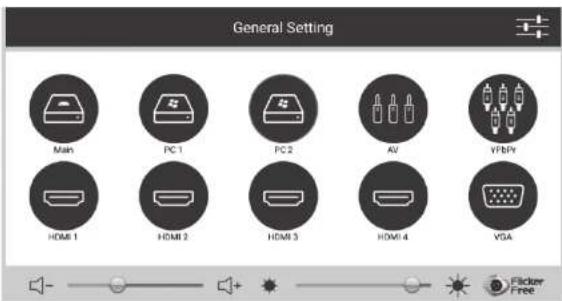

Seleccionar PC1 en la configuración general

General Setting Main PC 1 PC 2 AV VFPV HDMI 1 HDMI 2 HDMI 3 HDMI 4 VGA

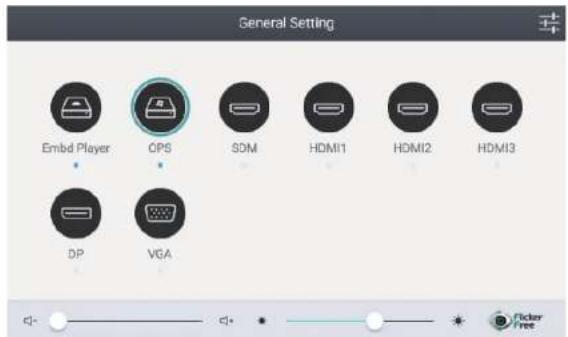

IFP6560 / IFP7560 / IFP6530 / IFP7530

Seleccione OPS en los ajustes generales

4 Información de conformidad

NOTA: En esta sección se tratan todos los requisitos correspondientes y las declaraciones relacionadas con las normativas. Las aplicaciones correspondientes confirmadas se referirán a las etiquetas de la placa de identificación y al marcado correspondiente de la unidad.

Declaración de cumplimiento de las normas FCC

Este dispositivo cumple el Apartado 15 de las normas FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no deberá causar interferencias perjudiciales y (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluidas interferencias que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y se ha determinado que cumple los límites de un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites se establecieron con el fin de proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. Si este equipo no causa interferencia dañina en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, se exhorta al usuario a que intente corregir la interferencia por medio de una o más de las siguientes medidas:

• Reorientar o recolocar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia.

Advertencia: Se advierte que los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento anularán la autorización para utilizar el equipo.

Cumplimiento del estándar Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B)

Contiene Identificador FCC: PD98260NG Identificador IC: 1000M-8260NG

Certificación CE para países europeos

CE Este dispositivo cumple con la Directiva EMC (Compatibilidad Electromagnética) 2014/30/EU, la Directiva de Baja Tensión 2014/35/EU y Directiva de equipos de radio 2014/53/EU.

La información siguiente es sólo para los estados miembros de la UE:

El símbolo mostrado a la derecha indica conformidad con la directriz de residuos de aparatos eléctricos y electrónicos (WEEE) 2012/19/EU. Los productos marcados con este símbolo no podrán tirarse en la basura municipal, sino que tendrán que entregarse a los sistemas de devolución y recol país o área de acuerdo con lo que dispongan las leyes local

Declaración de Cumplimiento de RoHS2

Este producto ha sido diseñado y fabricado cumpliendo la Directiva 2011/65/EU del Parlamento Europeo y el Consejo para la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (Directiva RoHS2) y se considera que cumple con los valores de concentración máximos publicados por el European Technical Adaptation Committee (Comité Europeo de Adaptaciones Técnicas) (TAC) tal y como se muestra a continuación:

Sustancia	Concentración Máxima Propuesta	Concentración Real
Plomo (Pb)	0.1% < 0.1%
Mercurio (Hg)	0.1% < 0.1%
Cadmio (Cd)	0.01% < 0.01%
Cromo Hexavalente ( Cr^6+ )	0.1% < 0.1%
Bifenilo Polibromado (PBB)	0.1% < 0.1%
Éteres de Difenilo Polibromado (PBDE)	0.1% < 0.1%

**Ciertos componentes de los productos indicados más arriba están exentos bajo el Apéndice III de las Directivas RoHS2 tal y como se indica a continuación:

Ejemplos de los componentes exentos:

1. Plomo en el vidrio de los tubos de rayos catódicos.
2. Plomo en el vidrio de los tubos fluorescentes sin sobrepasar el 0,2 % en peso.
3. Plomo como elemento de aleación en aluminio que contenga hasta un 0,4 % de su peso en plomo.
4. Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
5. Plomo en pastas de soldadura de alta temperatura de fusión (es decir, aleaciones de plomo que contengan en peso un 85 % de plomo o más).

6. Componentes eléctricos y electrónicos que contengan plomo en un vidrio o cerámica de un tipo distinto de la cerámica dieléctrica de condensadores, por ejemplo, dispositivos piezoelectrónicos, o en un compuesto de matrices de vidrio o cerámica..

7. El plomo como elemento de aleación en acero para el mecanizado y en acero galvanizado que contiene hasta 0,35% de plomo en peso.

8. Plomo en cerámica dieléctrica en condensadores para una tensión nominal de 125 V CA o 250 V CC o superior.

9. Cadmio y sus compuestos en contactos eléctricos.

Cumplimiento de la regulación UE (EC) N° 1907/2006 (REACH):

Las sustancias enumeradas a continuación pueden estar contenidas en los productos por encima del nivel de umbral de 0,1 % (peso por peso) por peso del artículo numerado.

Sustancia	N° CAS	Dónde se usa en el artículo
1,2-dimetoxietano, éter dimetílico de etilenglicol (EGDME)	110-71-4 Celda

5 Especificaciones

Puertos de E/S		1 x HDMI1 x LAN2 x USB 3.0, 2 x USB 2.01 x Line out1 x Microphone1 x IR
Clasificación 12V 5,0A		==
Condiciones de funcionamiento	Temperatura Humedad Altitud	23°F a 113°F (-5°C a 45°C)10% ~ 90% sin condensación0 meter to +2000 metros por encima del nivel del mar
Condiciones de almacenamiento	Temperatura Humedad Altitud	-4°F a 158°F (-20°C a 70°C)10% ~ 90% sin condensación0 meter to +2000 metros por encima del nivel del mar
Dimensiones Físicas (mm) 180 x 119 x 30
Peso Físico (kg) 0,84
Consumo de energía		60W
Intervalo de frecuencia y potencia de salida (máxima)		2402 a 2480 MHz (BT) 2,0 dBm2402 a 2480 MHz(LE) 3,73 dBm2412 a 2472 MHz 17,41 dBm5150 a 5250 MHz 18,94 dBm5250 a 5350 MHz 18,94 dBm5470 a 5725 MHz 18,94 dBm

Guía de inicio rápido de la solución Intel Unite®

para VPC12-WPO-2/3/4/5/6

Utilizar la solución Intel Unite®

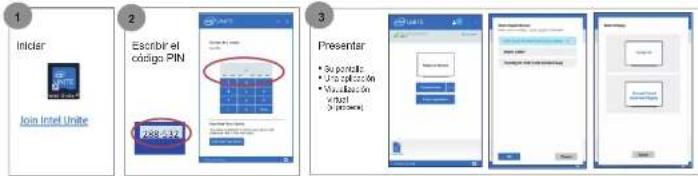

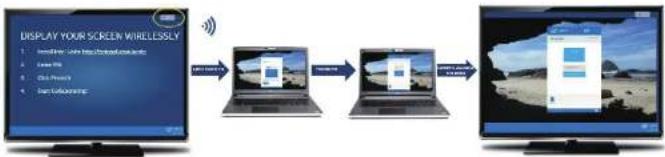

Iniciar, conectar y presentar con la solución Intel Unite en tres pasos

1 Iniciar Join Intel Uniote 2 Escribe el código PIN 3 Presenter • Su portilla • Unión de lacción • Viviación • Unión de lacción • Presentar • Supervisión • Unión de lacción • Presentar

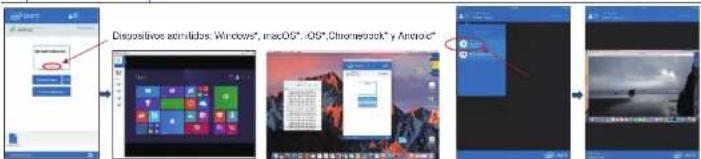

Ver presentación en el dispositivo

No todos los dispositivos de admiten en a versión Gmail Business de la aplicación Irie Unbe

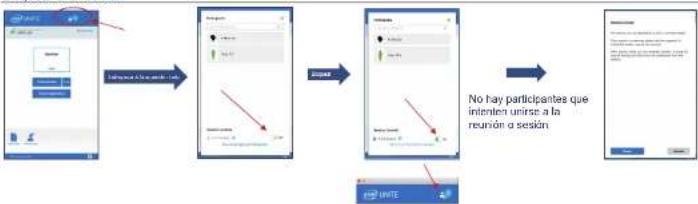

Bloquear una reunión

Copyright © Intel Corporation, 2017. Todos los derechos reservados.
*Otros nombres y mercas pueden ser reclamados como propiedad de otros

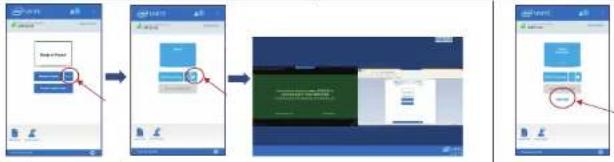

Reproducir un vídeo con soporte de audio Mostrar una presentación

Anctar en presentaciones

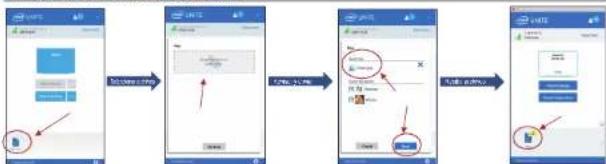

Compartir archivos con otros participantes


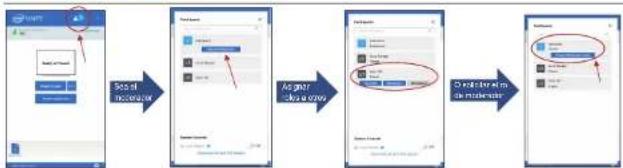

Presentaciones moderadas

El administrador del sistema debe habiliar la función de sesiones moderadas. El "modo Autograníover" se muestra anteriormente,

Desconectar a otros participantes

Desconelarse de una reunión o sesión
